Linux设备树怎么来的？Linus暴怒催生DTS/DTB硬件解耦

2011年3月17日，Linus Torvalds 在 ARM 架构维护者的邮件列表里，留下了一句让整个社区炸锅的话。

原话是：

This whole ARM thing is a f*cking pain in the ass.

— Linus Torvalds, 2011年3月

翻译过来很直接：这东西就是个“该死的麻烦”。

Linux 之父为什么会发这么大火？这得从当时 ARM 内核代码的真实状态说起。

01 ARM内核代码，乱成了一锅粥

在设备树出现之前，Linux内核怎么描述硬件？

答案简单粗暴：硬编码。

每出一块新的开发板，就在内核源码里写一个 mach-xxx.c 文件，把板子上有什么设备、寄存器地址多少、中断号多少，全部写死在 C 代码里。

不同厂商、不同型号的板子各写各的。哪怕用的是同一颗 SoC，只要板子设计不同，就得重新写一套。

结果就是：

• 3000+ 个 mach-* 板级文件
• 1000+ 个 plat-* 平台文件
• 50万+ 行代码，大部分只是描述硬件

这是 Linux 3.0 之前 arch/arm 目录下的真实情况。五十万行代码里，大部分不是驱动逻辑，只是硬件配置信息——地址、中断号、时钟、电源参数。

换块板子，改内核源码，重新编译。同一个 SoC 的不同板子之间，代码几乎无法复用。

Linus 看不下去了。

02 蠢在哪？硬件信息焊死在内核里

传统方式用 platform_device 结构体，在内核代码里逐个注册硬件设备。设备名、物理地址、中断号、时钟——全部写死在 C 文件里。

问题出在哪？

驱动代码和硬件信息混在一起，焊死了。

打个比方：你住进一栋公寓，物业本来只需要给你一份入住手册，告诉你房间号在哪、水电开关在哪。但传统方式的思路，相当于物业把每栋楼的管线图、承重墙位置、施工记录全部写进物业管理制度里。改一栋楼，就得重印一整本制度。

内核镜像（zImage）本来应该只装驱动逻辑，现在却塞满了板级配置。每换一块板子，改的是内核源码，编的是整个内核。

效率低到什么程度？内核越来越胖，维护越来越难，ARM 分支一度是内核社区最头疼的角落。

传统方式 vs 设备树：

维度	传统硬编码	设备树
硬件信息	写在内核源码里	独立 DTB 文件
换板子	改内核源码、重编译	换 DTB 文件即可
同 SoC 不同板子	几乎无法复用	dtsi 共享，dts 覆盖
内核镜像	每块板子一个镜像	一个镜像通吃

03 设备树——一块板子的“硬件简历”

Linus 发火之后，ARM 社区意识到：硬编码的硬件描述方式不能再继续了。必须设计一套通用、可移植、可复用的硬件描述标准。

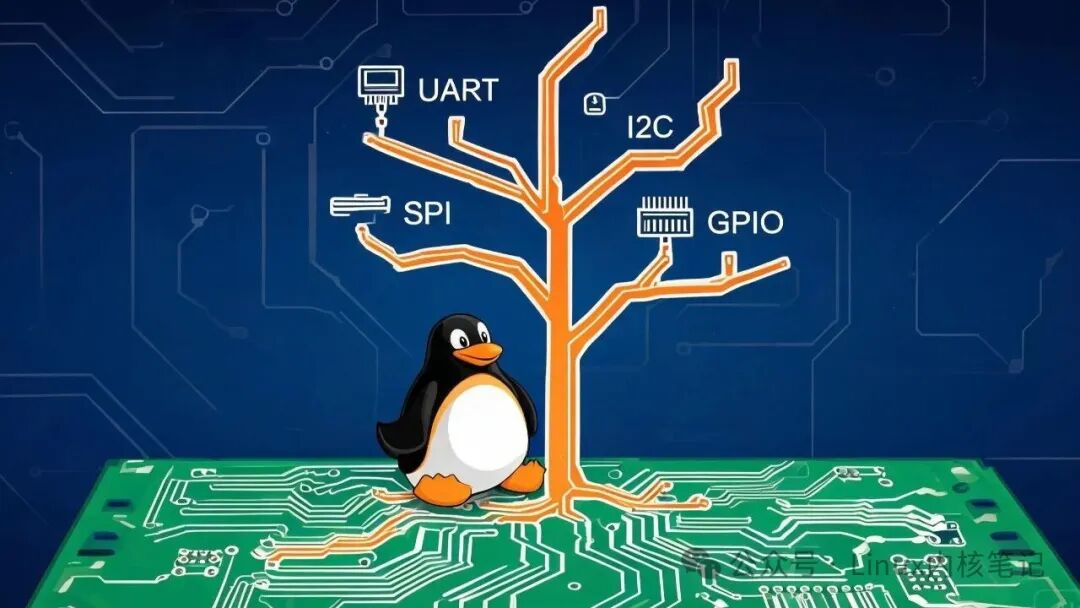

设备树（Device Tree）就是这么来的。

本质很简单：把硬件信息从内核代码里拎出来，写成一个独立的文本文件。内核启动时读取这个文件，就知道板子上有什么硬件、该怎么配置。

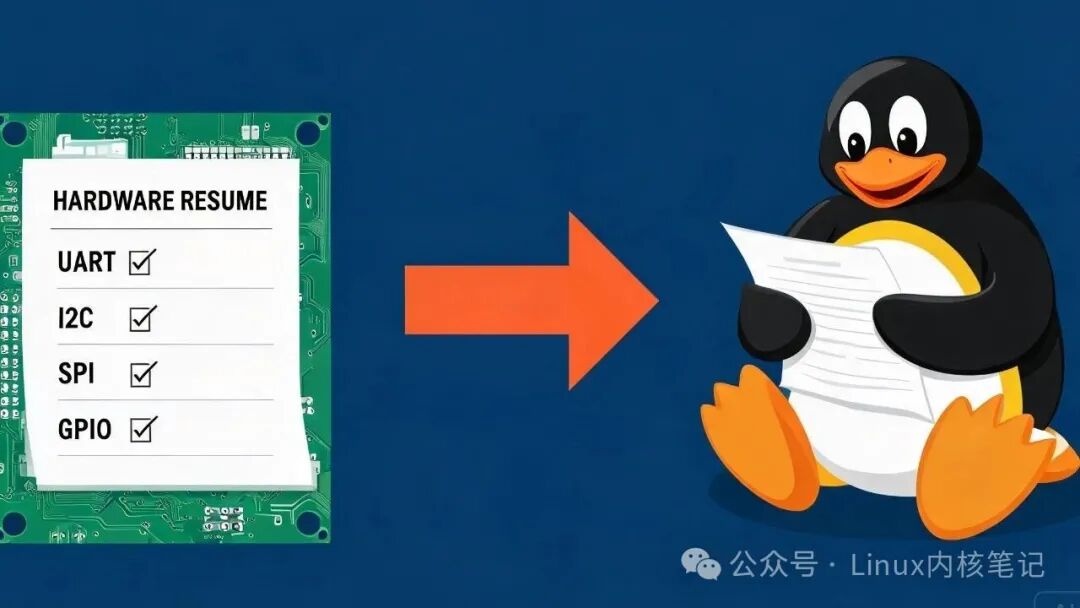

你可以把它理解成一块板子的“硬件简历”。

板子出厂时带着这份简历，上面写着：我叫什么名字（compatible）、我住在哪里（reg 地址）、中断号是多少（interrupts）、当前是否启用（status）。

内核不需要提前认识每块板子。它只需要看简历，按图索骥。

同一个内核镜像，换不同的 DTB 文件，就能适配不同的硬件。驱动代码和硬件信息彻底解耦。

设备树的语法是统一的标准格式：

device@address {     compatible = "vendor,model";     reg = ;     interrupts = ;     status = "okay"; };

所有平台用同一套语法，同一个工具链。不同板子之间可以通过引用公共文件复用配置。比如同一颗 SoC 的通用配置写一份 .dtsi 文件，每块板子只写自己的差异部分：

// rk3506.dtsi — SoC通用定义（所有板子共用） &uart0 {     compatible = "rockchip,rk3506-uart";     status = "disabled";  // 默认禁用 };  // board1.dts — 板子1启用UART0 &uart0 { status = "okay"; };  // board2.dts — 板子2禁用UART0 &uart0 { status = "disabled"; };

SoC 层面的配置写一次，所有板子共用。板子层面只写“我跟默认配置不一样的地方”。代码量直接砍掉一大截。

04 四个零件，各司其职

设备树整套体系由四部分组成，分工明确：

• DTS：板级源文件（.dts），描述当前开发板的独有硬件配置，是设备树的入口。
• DTSI：公共头文件（.dtsi），SoC 级通用配置，类似 C 语言的 .h 文件，可被多个 DTS 引用。
• DTC：设备树编译器，把文本设备树编译成二进制，类似 C 语言的 GCC。
• DTB：二进制文件（.dtb），编译产物，内核启动时实际解析的就是它。

如果你写过 C 程序，这个分工很好理解：DTS 是 .c 源码，DTSI 是 .h 头文件，DTC 是编译器，DTB 是编译出来的可执行文件。

完整流程如下：

DTS（板级配置） + DTSI（公共配置） → DTC（编译器） → DTB（二进制产物）

更直白一点：DTS + DTSI → DTC 编译 → DTB → 内核解析。

开发者写 DTS 描述自己的板子，引用 DTSI 复用 SoC 通用配置，用 DTC 编译出 DTB 二进制文件。设备上电后，U-Boot 加载 DTB，内核解析它，完成硬件适配。

05 开机的时候发生了什么

设备树最终被内核读取，是在开机启动阶段。整个过程可以拆成四步：

1. U-Boot 加载 DTB：上电启动，U-Boot 把 DTB 文件加载到内存，把 DTB 地址存入 r2 寄存器，传给内核。
2. 内核展开设备树：内核调用 unflatten_device_tree()，把紧凑的二进制 DTB 展开成一棵 device_node 树，在内存里形成硬件拓扑结构。
3. 匹配创建设备：内核根据每个节点的 compatible 属性，找到对应驱动，创建 platform_device 等设备实例。
4. 驱动 probe：驱动从 device_node 读取具体配置参数（地址、中断、时钟），完成硬件初始化，板子就跑起来了。

注意第 3 步——内核并不认识硬件，它只是读 DTB 里的 compatible 属性，拿着这个字符串去驱动列表里匹配。compatible 就是设备树和驱动之间的“接头暗号”。

驱动说“我认识 rockchip,rk3506-uart”，设备树里某个节点的 compatible 也是这个值，两边对上了，probe 触发，硬件就活了。

06 一句话记住设备树

从 2011 年 Linus 的一句暴怒，到设备树成为 ARM 架构的硬件描述标准，核心思路其实就一个：

设备树就是一块板子的“硬件简历”——内核看简历就知道该用什么、怎么用，不用再把每块板子的信息写进自己的脑子里。

这篇讲的是设备树的来龙去脉和基本概念。如果你要实际写设备树文件，还需要看具体 SoC 的 binding 文档、设备树语法规范，以及内核源码里 arch/arm/boot/dts/ 或 arch/arm64/boot/dts/ 目录下的现有范例。

从硬编码到设备树，本质上是一次“解耦”——把该分开的东西分开，让每个部分各管各的事。

Linus 那句暴怒，催生的不只是设备树，更是 Linux 内核硬件适配方式的一次彻底重构。
