LGA1954官宣落地：Intel首次确认下代Nova Lake-S新接口，未来三代不换

LGA1954 官宣：下代 Nova Lake-S 换新接口

Intel 官方设计工具商店最近上架了一款名为 LGA1954 NVL-S Interposer for the Gen5 VR Test Tool 的验证工具套件。这是 Intel 官方首次将 Nova Lake-S 桌面平台与 LGA1954 接口明确关联起来。

其实 LGA1954 这个数字并不算新鲜，此前它已经多次出现在发货记录、处理器封装照片以及海盗船等散热器厂商的兼容性列表里。但这次由 Intel 自家网站把 LGA1954 与 Nova Lake-S 并列展示，还是头一回。

该套件属于电压调节器和平台验证用途的工程设备，并不是消费级产品，但已经足够确认新接口与新一代桌面平台的官方配对关系。

LGA1954 将取代 LGA1851

LGA1954 会接替 Arrow Lake-S 所用的 LGA1851 接口，预计搭配 Intel 900 系列桌面主板芯片组。新接口多出 103 个触点，可能用于扩展供电、内存通道、I/O 或信号传输。Intel 目前还没有说明这些额外触点的具体用途。

对消费者来说，这意味着现有的 LGA1851 主板将无法兼容 Nova Lake 处理器，升级必须更换主板。

Intel 频繁更换处理器接口的做法一直饱受诟病。回顾近几年：LGA1200 支撑了 10 代、11 代酷睿两代产品，对应 400/500 系列主板；LGA1700 覆盖了 12、13、14 代酷睿，对应 600/700 系列主板；而 LGA1851 只服役了一代就宣告结束。

此前有消息称，Intel 最初计划让 LGA1851 支持三到四代平台，但 Meteor Lake 桌面版因为不达标被取消，Panther Lake 也没有推出桌面版本，导致 LGA1851 仅停留在一代。

不过从 Nova Lake 开始，后续两代产品 Razor Lake 和 Hammer Lake 也会继续使用 LGA1954，至少能覆盖三代平台。

Nova Lake-S 目前传闻会带来更高的核心数量，集显也会有大幅改进。不过这些架构细节仍需等待最终产品确认。

PC 市场：销量下滑，内存涨价

不过从大环境看，2026 年的 PC市场 可以说神仙也难救。最新报告显示 CPU 销量跌了 20% 之多，AMD 和 Intel 面对涨价 5 倍的内存市场，同样无力回天。

Gizmodo 援引 Mercury Research 的调研报告称，Intel 在过去一个季度损失了 6.5% 的市场份额，主要被 AMD 拿走，不过 Intel 的整体份额仍有 69.3%。

AMD 份额大涨，很大程度上得益于最新一批在游戏和生产力上占优的 CPU 强势表现，已经超过了 Intel 的酷睿 Ultra 7 270K Plus 等处理器。

然而两家公司对当前 PC 市场也高兴不起来。份额此消彼长的背后，是整体出货量大幅下滑。Mercury Research 总裁甚至把今年形容为“丑陋的一年”，CPU 出货量预计整体下滑 20%。

销量疲软的直接原因并不复杂：内存价格涨得太猛，DDR5 内存一年内涨价超过 500%。影响范围不止内存和 SSD，现在想找一款价格合理、显存 16GB 的显卡也不容易了。

为了应对这个局面，AMD 和 Intel 都在重新推出或延长 DDR4 平台的旧款 CPU。

18A-P 工艺：低压频率提升 30%

工艺方面，Intel 在近日的 Hot Chips 大会上披露了 Intel 18A-P 工艺的最新进展。实测数据表现相当惊人，尤其在低电压环境下，频率跃升达到 30%。

根据 Intel 与 Futurum Research 公布的实测数据，在已进入生产阶段的 x86 芯片上，该工艺在 0.5V 超低电压环境下，主频相较传统 FinFET 架构直接提升了 30%。

Intel 18A-P 并非现有 18A 工艺的小修小补，而是深度整合了 RibbonFET 全环绕栅极晶体管与 PowerVia 背面供电技术。

简单说，RibbonFET 是一种全环绕栅极架构，通过四面包裹通道来精准控制电流，能有效解决微米级制程下的漏电问题。PowerVia 背面供电技术则把电源线从芯片正面移到背面，消除了信号线与电源线混杂带来的压降损失。

这两项技术叠加后，无论是极致节能的移动端，还是追求极限性能的服务器端，芯片体质都得到明显提升。

除底层架构变化外，Intel 18A-P 还引入了名为 Power Boost 的全新双接触架构设计。它通过超低电阻接点大幅拉高驱动电流，在电容负载不变的前提下，让元件运算速度提升约 10%。

此外，Intel 在芯片金属层中额外增加了两层顶部粗金属层，缓解布线拥挤并降低互连延迟，再换来额外的 2% 至 3% 频率增益。

散热上，Intel 改进了晶圆键合层的导热材料，整体堆叠热阻降低了 20% 至 40%。这意味着处理器在高负载持续运行时，会拥有更多温度余量。

目前该工艺的首批主力产品已经确定：服务器市场是 Diamond Rapids，消费级市场是 Nova Lake，预计明年投放市场。

14A 接棒：缺陷密度下降创纪录

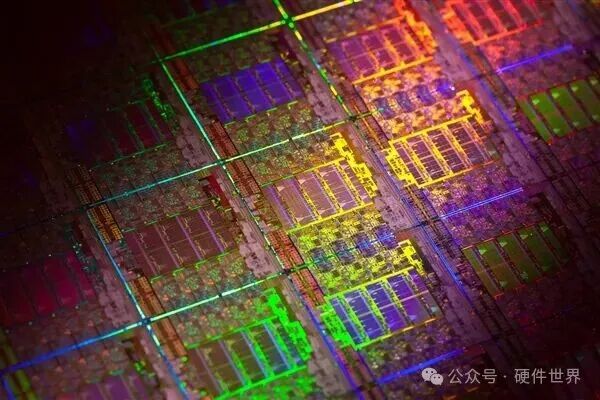

再往下看 14A 制程。Intel CFO David Zinsner 近日在德意志银行 2026 科技大会上宣布，下一代 14A 制程的缺陷密度下降速度，创下 22nm 以来的最佳表现。外部代工客户的态度，也已从技术评估转向产能问询。

Zinsner 表示，Intel 14A 目前的缺陷密度不仅优于公司内部设定的目标曲线，下降速度也超过了此前多个制程节点。

他拿 22nm 作参照：“自 22nm 以来，我们没有见过这样的表现。”22nm 是 Intel 首个导入 FinFET 架构的制程节点，2012 年应用于 Ivy Bridge 处理器，被公认为公司历史上最成功的制程之一。

需要说明的是，这一比较聚焦于 14A 开发阶段的缺陷下降轨迹，并不是两代工艺最终缺陷密度或量产良率的直接对比。

规格上，Intel 14A 较 18A 实现了全面跃升：采用第二代 RibbonFET 环绕栅极晶体管、新一代 PowerDirect 背面供电技术，并规划导入 High-NA EUV 光刻设备。

根据 Intel 技术路线图，14A 在相同功耗下，性能预计提升 15% 至 20%；在相同性能下，功耗有望降低 25% 至 35%；芯片密度最高可增加 30%。

Zinsner 还透露，Intel 内部芯片设计团队已开始基于 14A 开发产品。外部客户的态度也发生了转变：过去主要查看技术数据，现在开始询问“能拿到多少产能”“生产安排时间如何”。
