嵌入式代码保养：Astyle 格式化、cppCheck 静态检查与 Git 版本控制

发表于昨天 09:32 | 查看: 13| 回复: 0

不只女人要保养，代码也是如此。面向对象编程，就是把面对的代码当作对象一样，定期对其进行保养。

一、美颜 Astyle+Source Insight

二、祛痘 cppCheck

三、返老还童 git

四、工欲善其事必先利其器

一、美颜 Astyle+Source Insight

1.1 真假小龙女的问题

都说秀色可餐，同样的角色，都是小龙女，但效果可能天差地别。

小龙女不同造型对比

实现同样的功能，有的代码一目了然，像诗一样赏心悦目；有的却像 SHI 一样。下面这段代码功能正常，但看起来什么感觉？

//C语言混乱大赛作品
#include <stdio.h>
main(int t,int _,char* a)
{
    return !0<t?t<3?main(-79,-13,a+main(-87,1-_,
main(-86,0,a+1)+a)):1,t<_?main(t+1,_,a):3,main(-94,-27+t,a)&&t==2?_<13?
main(2,_+1,"%s %d %d\n"):9:16:t<0?t<-72?main(_,t,
"@n'+,#'/*{}w+/w#cdnr/+,{}r/*de}+,/*{*+,/w{%+,/w#q#n+,/#{l+,/n{n+,/+#n+,/#;#q#n+,/+k#;*+,/'r :'d*'3,}{w+K w'K:'+}e#';dq#'l q#'+d'K#!/+k#;q#'r}eKK#}w'r}eKK{nl]'/#;#q#n'){)#}w'){){nl]'/+#n';d}rw' i;# ){nl]!/n{n#'; r{#w'r nc{nl]'/#{l,+'K {rw' iK{;[{nl]'/w#q#n'wk nw' iwk{KK{nl]!/w{%'l##w#' i; :{nl]'/*{q#'ld;r'}{nlwb!/*de}'c ;;{nl'-{}rw]'/+,}##'*}#nc,',#nw]'/+kd'+e}+;#'rdq#w! nr'/ ') }+}{rl#'{n' ')# }'+}##(!!/")
:t<-50?_==*a?putchar(a[31]):main(-65,_,a+1):main((*a=='/')+t,_,a+1)
:0<t?main(2,2,"%s"):*a=='/'||main(0,main(-61,*a,
"!ek;dc i@bK'(q)-[w]*%n+r3#l,{}:\nuwloca-O;m .vpbks,fxntdCeghiry"),a+1);
}

正如女人爱美一样，出门必化妆，拍照必美颜；代码也需要美颜妆扮，除非你期望后来接手者在心中送上十万个诅咒：这 TM 谁写的？尤其对嵌入式系统产品，升级维护周期长，软件的可读性就显得更加重要。代码规范对后续维护升级是大有裨益的。

1.2 代码格式化

一般公司不缺编码规范，缺的是执行。小项目单人完成，编码风格随心所欲；大项目团队完成，编码风格各不相同。目前来说，个人只发现 go 语言是编译时强制格式化，其他语言编译时不检查排版格式。对于编码规范，不能依靠个人主观，强推工具自动实现才能提高执行力。

不管编码使用 Keil/MDK、Qt 等集成工具，还是纯粹的代码编辑工具 Source Insight，一般都支持自定义运行可执行文件，如 Astyle。可以客制化新菜单，一键执行 Astyle，将代码一键格式化，排版统一、层次分明。

Astyle 官网 http://astyle.sourceforge.net/ 按要求下载安装，只需要 AStyle.exe 即可。关于其使用和参数，可以进入 Documentation 查看。对代码基本风格，{} 如何对齐、是否换行，switch-case 如何排版，tab 键占位宽度，运算符或变量前后的空格等等，基本上代码排版涉及的方方面面都有参数说明。个人选择的编码参数是：

--style=allman -S -U -t -n -K -p -s4 -j -q -Y -xW -xV fileName

效果如下：

int Foo(bool isBar)
{
    if (isBar)
    {
        bar();
        return 1;
    }
    else
    {
        return 0;
    }
}

建议先参考文档逐个熟悉作用，确认参数，然后集成到编辑工具，以 Source Insight 为例。

1、在选项或者工具下（不同 Source Insight 版本不同）打开“自定义命令”，添加命令和运行。

自定义命令窗口 Astyle 参数配置

2、选择正确的路径，结合前面的参数类型，最后必须加上 %f，表示对该文件执行，

C:\AStyle.exe --style=allman -S -U -t -n -K -p -s4 -j -q -Y -xW -xV %f

菜单分配窗口插入 Astyle 命令

3、将该命令插入到编辑菜单，后续在编辑栏点击 Astyle，即可对当前文件自动进行格式化排版。

1.3 高级配置

前面只是 Source Insight 的基础扩展，下面简要说明下高级扩展宏功能，本文只描述基本流程。

1、配置菜单

菜单分配窗口宏命令配置

2、插入之后，在主菜单栏会出现“工作”菜单，点击 Insertifdef，弹出如下对话框：

Source Insight 输入 ifdef 条件对话框

3、确定之后自动在光标处插入代码：

#if defined (ABCD)

#endif /* ABCD */

4、不止是支持插入 if defined，还包括插入文件头，对 h 文件插入避免多次包含的宏，对函数插入注释，以及自动添加编辑时间、作者名称等。这些宏配置和前面一样，至于客制化，比如函数注释的内容、格式等，也可以自由定义。

5、配置路径如下：

Source Insight Base 工程文件目录

先关闭全部 Source Insight 工程，再打开 Base.PR，编辑 utils.em。如前面的宏 Insertifdef 就是如下的代码：

macro InsertIfdef()
{
 sz = Ask("Enter ifdef condition:")
 if (sz != "")
  IfdefSz(sz);
}

// Wrap ifdef <sz> .. endif around the current selection
macro IfdefSz(sz)
{
 hwnd = GetCurrentWnd()
 lnFirst = GetWndSelLnFirst(hwnd)
 lnLast = GetWndSelLnLast(hwnd)

 hbuf = GetCurrentBuf()
 InsBufLine(hbuf, lnFirst, "#if defined (@sz@)")
 InsBufLine(hbuf, lnLast+2, "#endif /* @sz@ */")
}

如 Ask 就是弹出提示语，sz 获取输入的内容，再 InsBufLine 插入两行代码。而这些接口的使用说明，只要打开 Source Insight 的帮助即可查看。

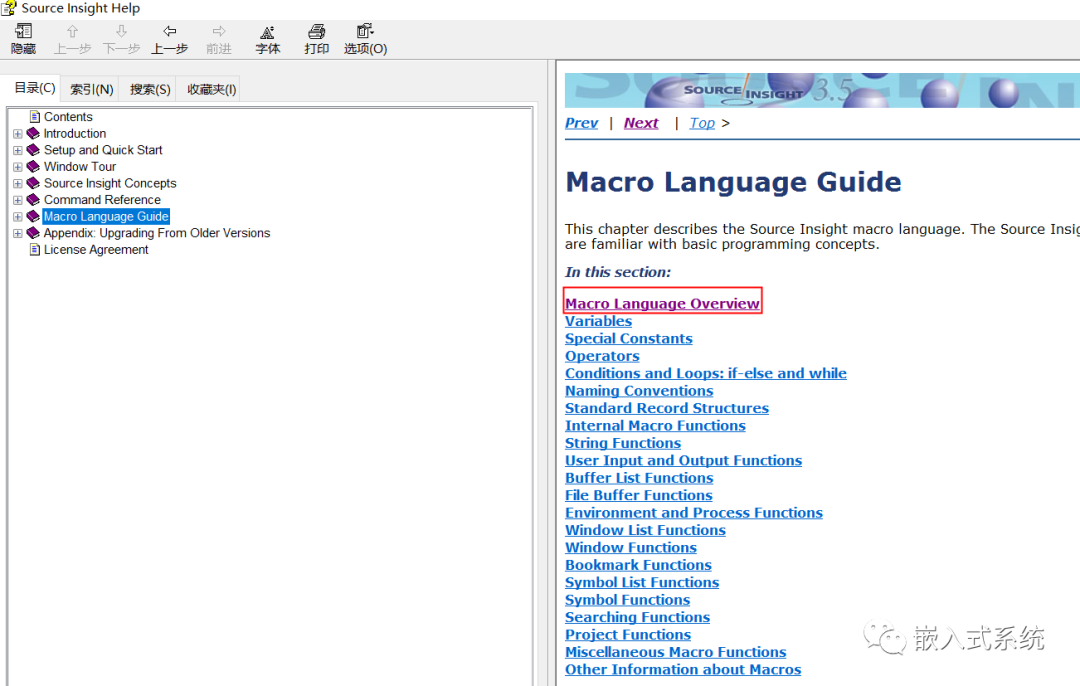

Source Insight 宏语言指南帮助文档

Ask 说明：

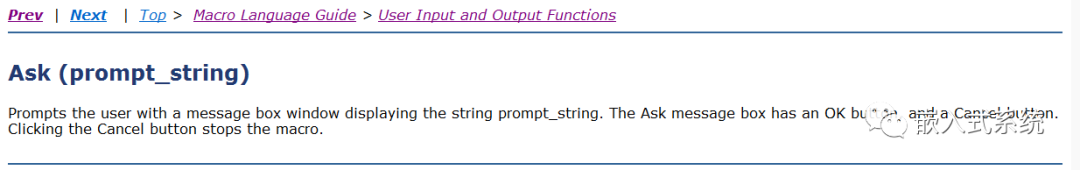

宏语言 Ask 函数说明

例如插入函数注释的代码如下：

 szInf = Ask("你为什么要编写这个函数:")
 szDescription = Ask("请输入函数的使用注意事项和算法实现:")
 // begin assembling the title string
 sz = "/******************************************************************************"
 InsBufLine(hbuf, ln, sz)
 InsBufLine(hbuf, ln + 1, " *  Function    -  @szFunc@")
 InsBufLine(hbuf, ln + 2, " * ")
 InsBufLine(hbuf, ln + 3, " *  Purpose     -  @szInf@")
 InsBufLine(hbuf, ln + 4, " * ")
 InsBufLine(hbuf, ln + 5, " *  Description -  @szDescription@")
 InsBufLine(hbuf, ln + 6, " * ")
 InsBufLine(hbuf, ln + 7, " * modification history")
 InsBufLine(hbuf, ln + 8, " * ----------------------------------------")
 InsBufLine(hbuf, ln + 9, " * v1.0  , @szDay@-@szMonth@-@Year@,  @szMyName@  written")
 InsBufLine(hbuf, ln + 10, " * ----------------------------------------")
 InsBufLine(hbuf, ln + 11, " ******************************************************************************/")

最终自动插入的函数注释显示效果如下：

/******************************************************************************
 *  Function    -  [myFunction]
 *
 *  Purpose     -
 *
 *  Description -  [函数的功能]
 *
 *  modification history
 * ----------------------------------------
 * v1.0  , 22-11-2020,  embedded-system  written   [时间格式可自由设定]
 * ----------------------------------------
*******************************************************************************/

6、其他宏也是这样，可以自由配置。当然，开启这个功能的第一步是先编辑，替换全部 szMyName 为自己的名字。有一点需要注意的是插入函数注释时，光标必须在该函数第一个 { 内，否则无法获取函数名，会提示错误。

1.4 总结

Source Insight 集成 Astyle 自动排版，统一风格；集成宏定义，统一注释格式、提高效率。

二、祛痘 cppCheck

2.1 祛痘除隐患

依靠美颜可以掩盖面部瑕疵，如痘痘，但为了极致，应该从根源祛痘，素颜就美，淡妆浓抹总相宜。代码规范整齐，还要没有隐患，大部分开发人员都对警告视而不见，觉得隐患没啥大问题。

古装女子面部斑点示意

同样的美女，若是一脸痘痘，颜值瞬间下降。代码也是如此，编译警告如同痘痘，看起来不碍事，实际对代码质量和后期维护都是隐患。要培养习惯，凡是警告都要消灭的习惯。

另外对于编码规范，不只是排版布局，还有命名规范，例如宏定义使用小写字母，就必须指出要求修改。所以，代码必须经过祛痘，除去小隐患，严苛的要求才能造就趋于完美的代码。但是，依靠人工检查效率低下，静态扫描顺便检查命名规范的神器应运而生。

代码的静态检测工具有很多，为什么推荐 cppCheck？因为它是 Qt 实现且开源。作为嵌入式软件开发，Qt 可以锦上添花，它本身可以多平台运行，平时使用它开发小工具，模拟验证部分代码，比起在真机编译下载调试快捷方便。

cppCheck 官网 http://cppcheck.net/，可以下载执行文件和源码。稍微有 Qt 基础的，可以下载源码，其 Qt 工程如下，可以根据自身要求和能力进行二次开发。

cppcheck Qt 工程文件列表

实现代码自动格式化和静态分析，可以有效规避软件风险。基于开源的 Cppcheck，集成 Astyle，结合实际开发平台和编码标准，使用 Qt 集成的 codeCheck 诞生了。

codeCheck 执行的流程是：先将 C 语言代码自动格式化，按指定的规则排版对齐，调整代码间空格和间距，特殊语句强制换行或添加括号等，简单操作即可完成代码格式统一化（也就是上一章的配置参数）。然后拆分代码字符，建立 token 数据库，按预置的规则分析代码是否存在匹配的非法代码，并直观显示风险代码位置以便跟踪修复。codeCheck 不具备编译语法分析，因此导入的文件必须先确保编译正常，再进行分析才有意义。

针对实际开发中的问题点，比如变量命名冲突，或者关键变量缺少注释导致维护升级困难，特别增加了个性化扫描标准。由于个人时间和水平有限，工具还存在优化改进的必要，但基本可满足常规应用和新人培养。

即使没有 Qt 基础，直接使用开源版本，也是相当给力的，二次开发只是锦上添花而已。

2.2 代码扫描与静态分析

个人二次开发后的主界面如下，和原始的 cppcheck 差不多，只是多了命名规范检查（全局变量必须 g_ 开头，带注释；宏定义、枚举值禁止包含小写字母等）。

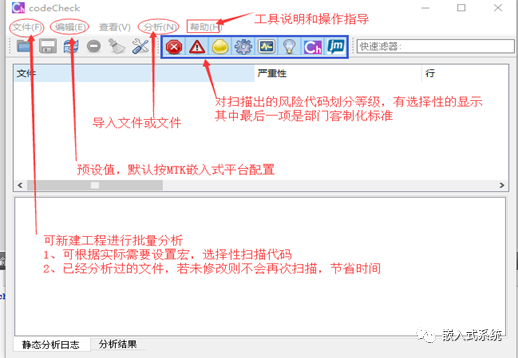

codeCheck 主界面功能说明

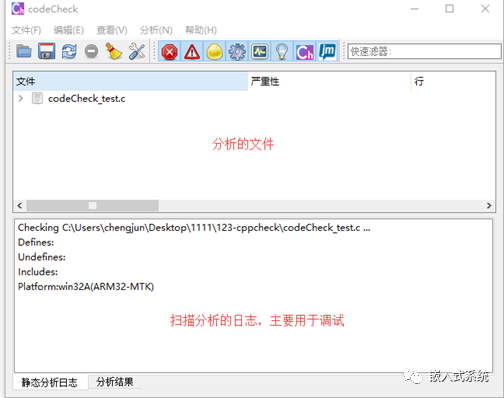

“分析”导入文件或文件夹后，即可启动自动格式化并分析代码逻辑，显示结果如下：

codeCheck 静态分析日志界面

选择“分析结果”栏，则显示扫描出的风险代码，标明风险类型和代码位置，具体显示如下图：

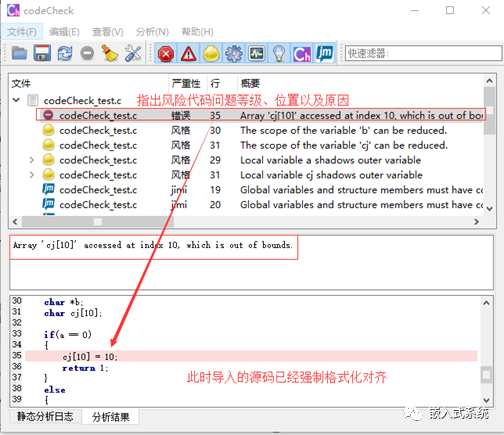

codeCheck 分析结果风险代码列表

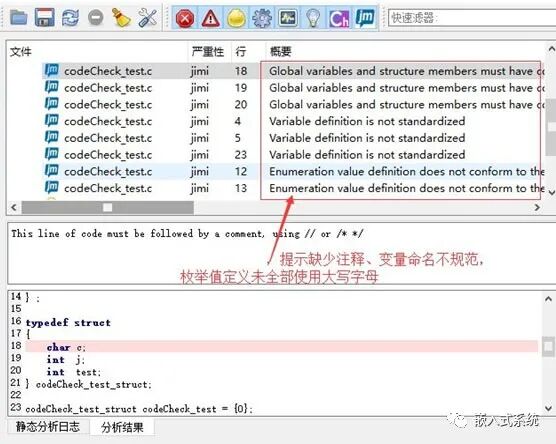

codeCheck 命名规范问题详情

2.3 源码分析

非 cppcheck 源码，二次开发的代码片段。

void CheckThread::run()  //运行扫描，这里是入口
{
 /**/
    QString file = mResult.getNextFile();
    while (!file.isEmpty() && mState == Running)
    {
        qDebug() << "format file" << file;
        file_format(file);//添加Astyle命令
        mCppcheck.check(file.toStdString());
     /**/
     }
     /**/

//astyle.exe v3.1  添加代码格式化
void CheckThread::file_format(const QString file)
{
    QProcess builder;
    QStringList param;

    param<<"--style=allman"<<"-S"<<"-U"<<"-t"<<"-n"<<"-K"<<"-p"<<"-s4"<<"-j"<<"-q"\
        <<"-Y"<<"-xW"<<"-xV"<<file;

    if(file.endsWith(".c",Qt::CaseSensitive)||file.endsWith(".cpp",Qt::CaseSensitive)\
       ||file.endsWith(".h",Qt::CaseSensitive))
    {
        builder.start("codeFormat.exe",param);
        builder.waitForFinished();
    }
}
