同样是一张表，有时要看谁贡献最多，有时要看变化发生在哪儿，有时还要判断：这个差异到底是业务变化，还是数据口径出了问题？
如果每次都从"找个好看的图"开始，往往改了半天颜色，最后还是说不清问题。
蓝星宇的《数据可视化设计指南：从数据到新知》（电子工业出版社，2023年）介绍了常见图表的选择、设计方法与实际应用，适合想把数据表达清楚的读者。这篇文章参考书中的思路，整理 50个案例，用 Python 完整实现，数据、代码和效果图都重新制作。
本文全部数据均为模拟数据。 收入、用户、价格、评分、环境读数和文本频次都不对应真实个人、机构或市场；模拟是为了让规律可控、计算可查，不能拿这些结果当作现实结论。
你可以把它当作一份按问题查找的长指南：先看要解决的事，再选图，最后改代码。每个案例都包含数据说明、实际效果、实现代码、读图结果和注意事项。50个案例不等于50种互不重叠的图表类型，同一种图形会在不同分析问题中承担不同任务。
一、先选工具，再把运行方式统一
这次使用哪些库
| 工具 |
在本文中的职责 |
适合的情况 |
| Matplotlib |
坐标、几何图元、注释与静态导出 |
需要细致控制版式和编码 |
| Seaborn |
分布、统计关系与矩阵图 |
希望用较少代码完成统计探索 |
| Plotly |
平行坐标、漏斗、蜡烛、曲面、气泡、旭日、桑基 |
需要悬浮提示、筛选、旋转或层级交互 |
| NetworkX |
树和网络结构、布局与中心性 |
先建模关系，再交给 Matplotlib 绘制 |
| squarify / wordcloud |
矩形布局 / 中文词云 |
处理专门图形的排布问题 |
| NumPy / pandas / SciPy |
模拟、整理、汇总与统计计算 |
为图提供可检查的数据和指标 |
不要把工具职责混起来：NetworkX 主要处理图结构，Kaleido 负责 Plotly 的静态导出，pandas 负责数据整理，它们并不都属于同一类绘图库。
本次实际运行环境锁定在资料包的 requirements_v1.0.0.txt 中。Matplotlib、Seaborn 和 Plotly 分别为 3.11.2、0.13.2、7.0.0，资料核对日期为 2026 年 9 月 13 日。锁定版本是为了复现本次结果，不代表读者必须一直使用这个版本。
库的用法依据官方资料：Matplotlib 示例库、Seaborn 接口、NetworkX 绘图说明。
下载后如何运行
配套资料地址： https://github.com/dxawdc/caige-wechat-articles/tree/main/articles/2026-09-13-python-visualization-50/v1.0.2
ZIP 下载： https://github.com/dxawdc/caige-wechat-articles/raw/refs/heads/main/downloads/python-visualization-50_v1.0.2.zip
文章中外链不便点击时，可以复制上面的完整地址到浏览器。资料包有 50 份独立案例脚本、模拟 CSV、PNG、SVG、指标记录和离线图表索引；7 个 Plotly 案例另外提供交互 HTML。源码与物料独立于本文保存。
在解压后的资料目录打开终端，Windows 使用：
python -m venv .venv
.venv\Scripts\python -m pip install -r requirements_v1.0.0.txt
.venv\Scripts\python run_all_v1_0_2.py
macOS/Linux 使用 .venv/bin/python 替换上述 Python 路径。只运行某个案例时，例如 03 和 45：
python run_all_v1_0_2.py 3 45
也可以直接运行 python cases/case_03_v1_0_2.py。本文代码与对应脚本一致，都依赖同目录的 common_v1_0_2.py，它负责公共导入、中文字体、统一样式和输出文件。公共模块完整代码放在文末附录，也已经包含在资料包里。
中文图表需要系统安装微软雅黑、思源黑体/Noto Sans CJK SC、黑体或苹方之一。资料包不携带商业字体。Plotly 导出 PNG/SVG 使用 Kaleido，并需要可用的 Chrome；可用 BROWSER_PATH 指向本机 Chrome。Plotly 静态导出文档说明了该依赖。
先明确四个规则
1、一行是什么。
用户、订单、日均值、关系边和文本词元不能混用一个计数口径。
2、分母是什么。
本月总量、初始用户、当前阶段人数，是不同的分母。
3、视觉通道是什么。
长度、面积、颜色、位置各自承担一个清楚的含义。
4、模拟能说明什么。
图形和计算可以复现，现实结论仍需要真实数据与合适的研究设计。
下面每例保留独立随机种子，运行顺序不会改变数据。确定性示例直接给出小表，带随机性的例子则明确分布与参数。输出 CSV 可用 Excel 查看，SVG 便于放大，交互 HTML 需要与同目录 plotly.min.js 一起保留。
二、50个案例，按分析问题查找
比较贡献与差异 · 01—10

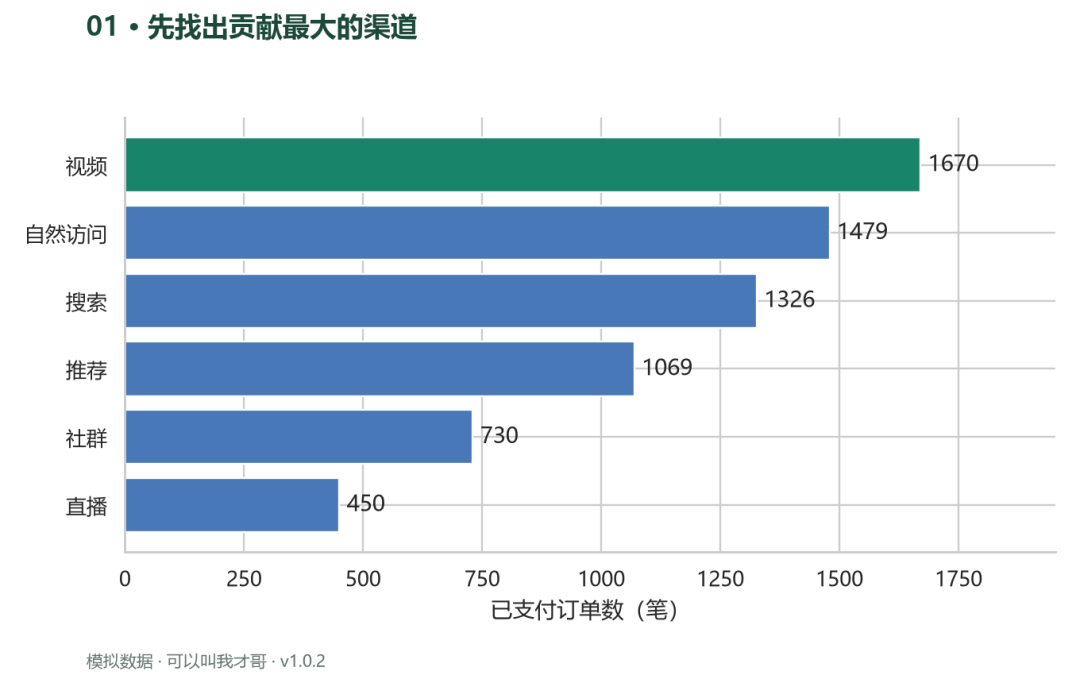

01｜排序条形图：先找出贡献最大的渠道
工具：Matplotlib。
渠道报表里有六个来源，我们先回答最直接的问题：谁贡献的已支付订单最多？数据是一行一个渠道，订单口径一致，既不混进访问量，也不把退款单重复计算。
看图结果： 视频渠道以 1670 笔排在第一，直播为 450 笔。这个例子先呈现贡献量，尚未比较获客成本。
实现思路： 先按订单数升序排列，再调用 barh，最大值自然落在最上方。这里只强调第一名，其他渠道使用同一颜色，读者不用先认六种颜色再比较长短。bar_label 把具体数量补在右边，图和表的优势就结合起来了。
"""案例 01：先找出贡献最大的渠道 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(1, "")
df = pd.DataFrame(
{
"渠道": [
"搜索",
"社群",
"视频",
"推荐",
"直播",
"自然访问",
],
"订单数": rng.integers(450, 1800, 6),
}
).sort_values("订单数")
bars = ax.barh(
df.渠道, df.订单数, color=[COLORS[1]] * 5 + [COLORS[0]]
)
ax.bar_label(bars, padding=4)
ax.set(
xlabel="已支付订单数（笔）",
xlim=(0, df.订单数.max() * 1.17),
)
finish(
1,
"先找出贡献最大的渠道",
fig,
df,
{
"最大渠道": df.iloc[-1].渠道,
"订单总数": int(df.订单数.sum()),
},
)
别忽略： 条形长度表示绝对数量，因此横轴从零开始。这个排名只能说明订单贡献，不能直接证明投放效率；要评估效率，还需要各渠道成本、客单价和转化口径。

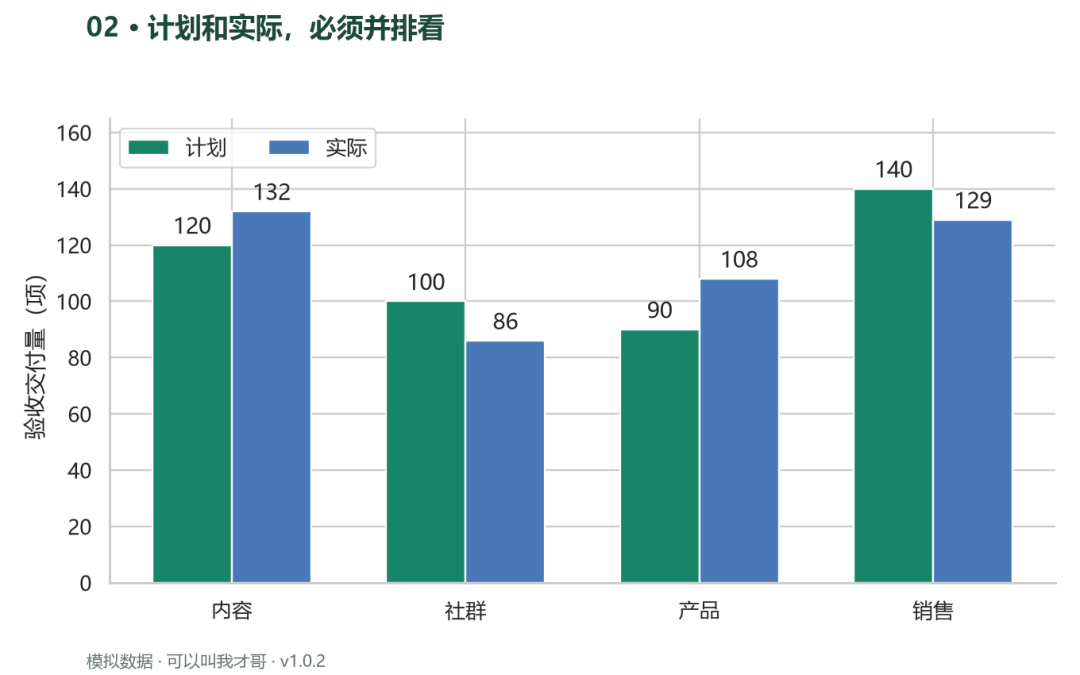

02｜分组柱状图：计划和实际，必须并排看
工具：Matplotlib。
假设四个团队各有计划交付量和实际交付量。我们关心的是每个团队完成了多少，以及实际是否达到计划，所以让两根柱子并排站在一起。
看图结果： 内容完成 132/120=110%，产品完成 108/90=120%；销售虽然绝对交付量较大，仍未达到 140 项计划。
实现思路： x 是团队位置，width 是柱宽，两个系列分别向左右偏移半个柱宽。这样每根柱子都从零开始，可以直接比较同一团队的计划和实际。颜色表示系列，不表示不同团队。
"""案例 02：计划和实际，必须并排看 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(2, "")
df = pd.DataFrame(
{
"团队": ["内容", "社群", "产品", "销售"],
"计划": [120, 100, 90, 140],
"实际": [132, 86, 108, 129],
}
)
x = np.arange(len(df))
width = 0.34
for i, col in enumerate(["计划", "实际"]):
bars = ax.bar(
x + (i - 0.5) * width, df[col], width, label=col
)
ax.bar_label(bars, padding=3)
ax.set(
xticks=x,
xticklabels=df.团队,
ylabel="验收交付量（项）",
ylim=(0, 165),
)
ax.legend(ncol=2)
finish(
2,
"计划和实际，必须并排看",
fig,
df,
{
"完成率": dict(
zip(df.团队, (df.实际 / df.计划).round(3))
)
},
)
别忽略： 这里不能把计划与实际堆叠，因为它们不是可以相加的两份业务量。原始表同时保留两列，完成率用实际除以计划另算，别把超额完成写成新增贡献。

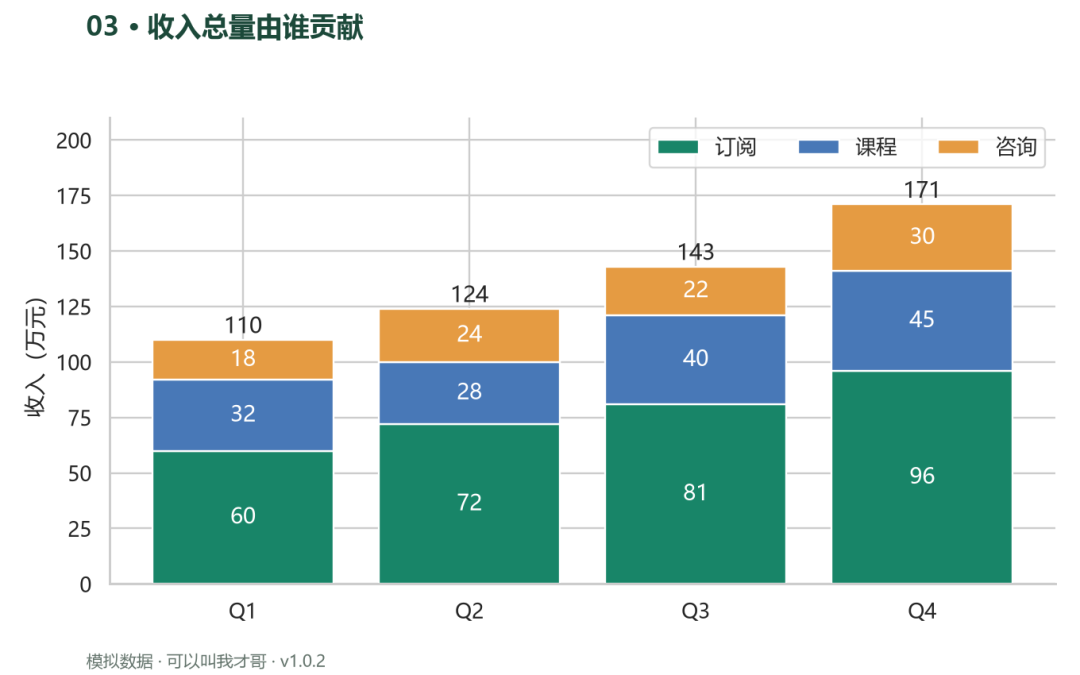

03｜堆叠柱状图：收入总量由谁贡献
工具：Matplotlib。
订阅、课程和咨询共同构成季度收入。此时我们既要看季度总收入，也想知道总量由哪些业务组成，堆叠柱状图就比较合适。
看图结果： 季度总收入依次为 110、124、143、171 万元。Q4 比 Q1 多 61 万元，其中订阅增加 36 万元。
实现思路： 关键不是连续调用三次 bar，而是让 bottom 随着已绘制的系列累加。代码会核对每个季度的最终高度是否等于三项收入之和，并在内部标分项、顶部标合计。
"""案例 03：收入总量由谁贡献 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(3, "")
df = pd.DataFrame(
{
"季度": ["Q1", "Q2", "Q3", "Q4"],
"订阅": [60, 72, 81, 96],
"课程": [32, 28, 40, 45],
"咨询": [18, 24, 22, 30],
}
)
bottom = np.zeros(len(df))
for col in ["订阅", "课程", "咨询"]:
bars = ax.bar(df.季度, df[col], bottom=bottom, label=col)
ax.bar_label(bars, label_type="center", color="white")
bottom += df[col].to_numpy()
assert np.array_equal(bottom, df.iloc[:, 1:].sum(axis=1))
for x, total in enumerate(bottom):
ax.text(x, total + 3, f"{total:g}", ha="center")
ax.set(ylabel="收入（万元）", ylim=(0, 210))
ax.legend(ncol=3)
finish(
3,
"收入总量由谁贡献",
fig,
df,
{"季度合计": bottom.tolist()},
)
别忽略： 堆叠之后，除最底层外，各业务没有共同起点，细微差距不容易判断。需要精确比较咨询收入的季度变化时，应补一张折线图，不能只凭上层色块的位置判断增长。

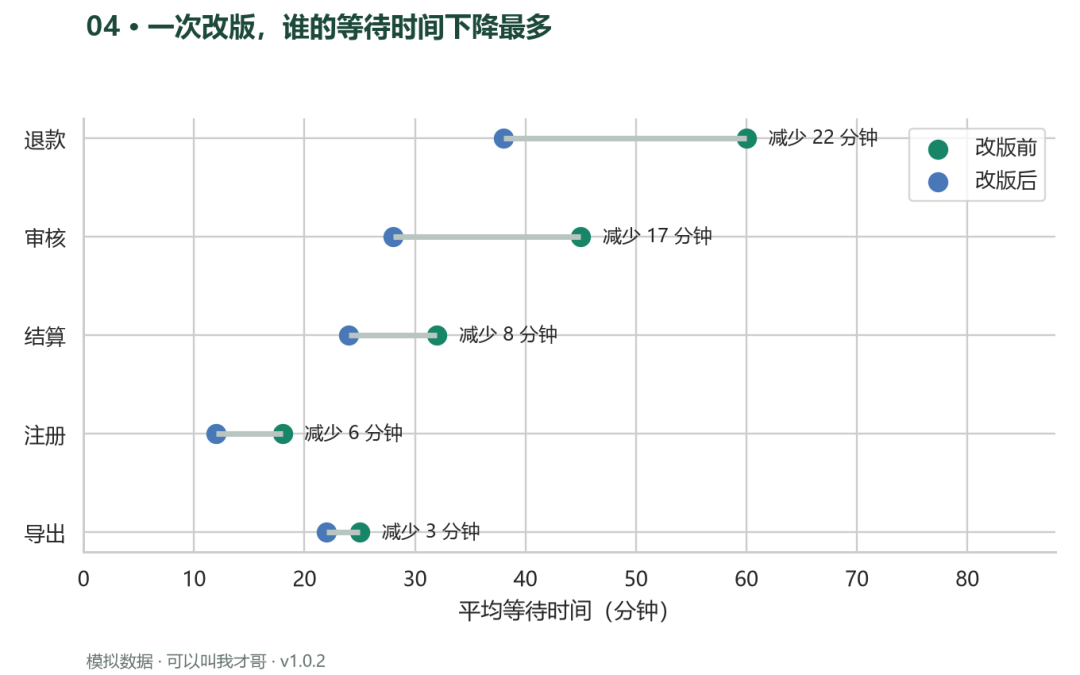

04｜哑铃图：一次改版，谁的等待时间下降最多
工具：Matplotlib。
一次流程改版涉及注册、审核、结算、退款和导出。这里用模拟的改版前后平均等待时间，观察哪条流程缩短最多，而不是把两张独立排名表来回对照。
看图结果： 退款等待从 60 分钟降到 38 分钟，减少 22 分钟，是五条流程中变化最大的一条。
实现思路： 水平线连接同一流程的两个观测，两个端点分别代表改版前和改版后。按减少分钟数排序，可以把改善幅度这个问题直接放进视觉顺序里，右侧文字补足具体差值。
"""案例 04：一次改版，谁的等待时间下降最多 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(4, "")
df = pd.DataFrame(
{
"流程": ["注册", "审核", "结算", "退款", "导出"],
"改版前": [18, 45, 32, 60, 25],
"改版后": [12, 28, 24, 38, 22],
}
)
df["减少分钟"] = df.改版前 - df.改版后
df = df.sort_values("减少分钟")
y = np.arange(len(df))
ax.hlines(y, df.改版后, df.改版前, color="#B9C5C0", linewidth=3)
ax.scatter(df.改版前, y, s=95, label="改版前")
ax.scatter(df.改版后, y, s=95, label="改版后")
for i, row in enumerate(df.itertuples()):
ax.text(
row.改版前 + 2,
i,
f"减少 {row.减少分钟} 分钟",
va="center",
fontsize=10,
)
ax.set(
yticks=y,
yticklabels=df.流程,
xlabel="平均等待时间（分钟）",
xlim=(0, 88),
)
ax.legend()
finish(4, "一次改版，谁的等待时间下降最多", fig, df)
别忽略： 两端数据应来自可比时间窗口，平均值还可能受到用户结构变化影响。此图展示前后差异，不证明差异全部来自改版；真实评估最好同时记录样本数和请求分位数。
05｜斜率图：两个月之间，渠道排名如何互换
工具：Matplotlib。
只比较一月和六月的渠道收入时，六个月的完整折线并不是必需的。斜率图保留两个时点，既能看方向，也能看渠道之间是否发生交叉。

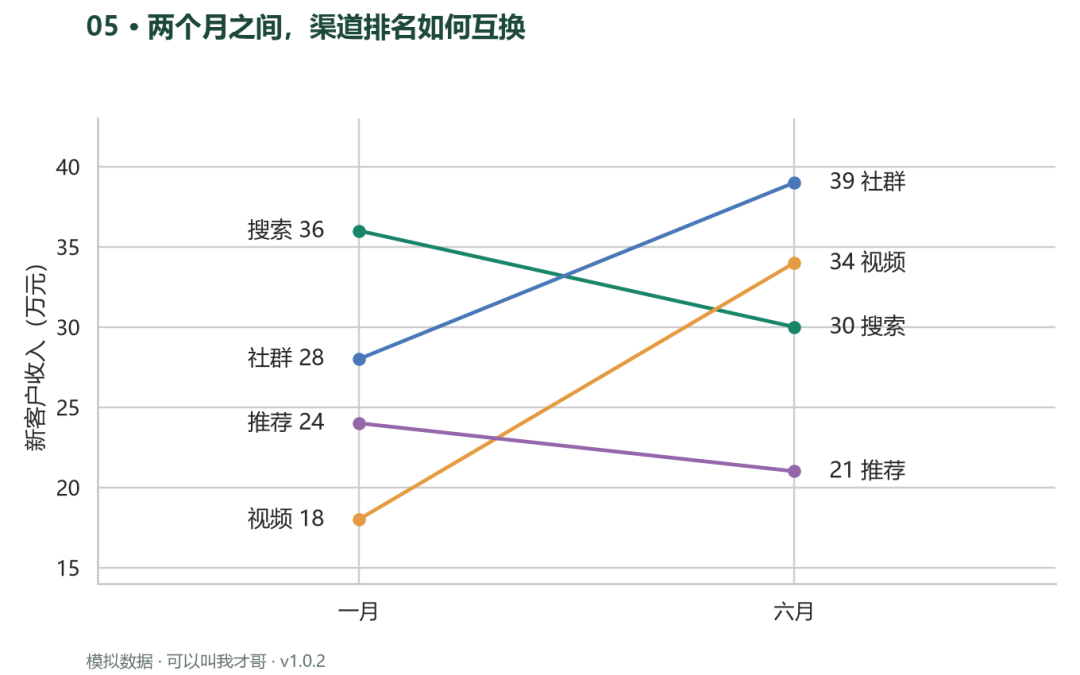

看图结果： 社群从 28 万元升至 39 万元，超过原先 36 万元的搜索；视频也从 18 万元升至 34 万元。
实现思路： 每个渠道只有两个端点，直接把名称和值写在两端，省去读者寻找图例的过程。社群和视频的上升线，与搜索的下降线形成了明显对比。
"""案例 05：两个月之间，渠道排名如何互换 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(5, "")
df = pd.DataFrame(
{
"渠道": ["搜索", "社群", "视频", "推荐"],
"一月": [36, 28, 18, 24],
"六月": [30, 39, 34, 21],
}
)
for i, row in enumerate(df.itertuples()):
ax.plot(
[0, 1],
[row.一月, row.六月],
"o-",
color=COLORS[i],
lw=2,
)
ax.text(
-0.08,
row.一月,
f"{row.渠道}{row.一月}",
ha="right",
va="center",
)
ax.text(
1.08, row.六月, f"{row.六月}{row.渠道}", va="center"
)
ax.set(
xticks=[0, 1],
xticklabels=["一月", "六月"],
xlim=(-0.6, 1.6),
ylim=(14, 43),
ylabel="新客户收入（万元）",
)
finish(5, "两个月之间，渠道排名如何互换", fig, df)
别忽略： 两点之间的线只是连接关系，不代表中间月份线性增长。遇到端点密集的数据，应减少系列或错开标签，不能为了避让而改变真实纵坐标。

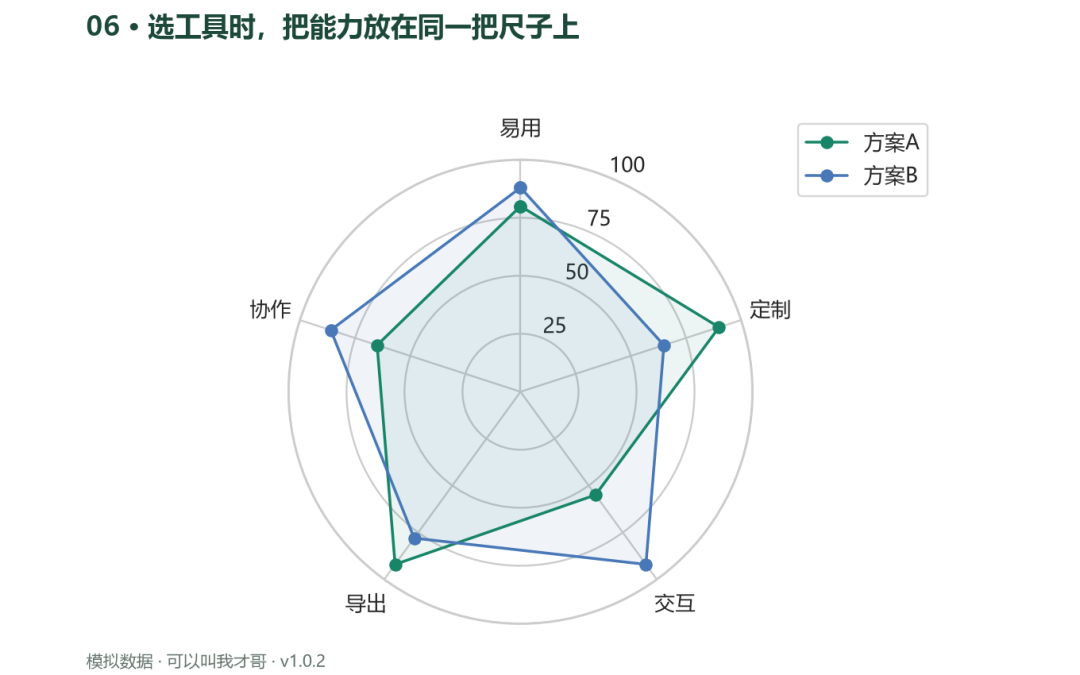

06｜雷达图：选工具时，把能力放在同一把尺子上
工具：Matplotlib。
多维度选型时，先约定评价量表，比先挑一个漂亮雷达图更重要。本例比较两个虚构方案的易用、定制、交互、导出和协作得分，五项都采用 0 到 100 且越高越好的规则。
看图结果： 方案 A 在定制与导出上较高，方案 B 在交互与协作上较高。这只是演示评分表中的取舍，没有预设一个全能赢家。
实现思路： 五个维度均匀分布在圆周上，最后把第一个点接回去，轮廓才会闭合。轻透明填充只帮助区分方案，主要判断仍然来自每个维度的端点。
"""案例 06：选工具时，把能力放在同一把尺子上 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(6, "", subplot_kw={"projection": "polar"})
df = pd.DataFrame(
{
"维度": ["易用", "定制", "交互", "导出", "协作"],
"方案A": [80, 90, 55, 92, 65],
"方案B": [88, 65, 92, 78, 86],
}
)
theta = np.linspace(0, 2 * np.pi, len(df), endpoint=False)
for name in ["方案A", "方案B"]:
angles = np.r_[theta, theta[0]]
values = np.r_[df[name], df[name].iloc[0]]
ax.plot(angles, values, "o-", label=name)
ax.fill(angles, values, alpha=0.08)
ax.set(
theta_offset=np.pi / 2,
theta_direction=-1,
xticks=theta,
xticklabels=df.维度,
ylim=(0, 100),
)
ax.set_yticks([25, 50, 75, 100])
ax.legend(loc="upper right", bbox_to_anchor=(1.4, 1.1))
finish(6, "选工具时，把能力放在同一把尺子上", fig, df)
别忽略： 这些得分是演示用的主观评分，不能当成任何真实库的测评结果。雷达多边形面积会受到维度顺序影响，不适合用面积大小给方案做综合排名。

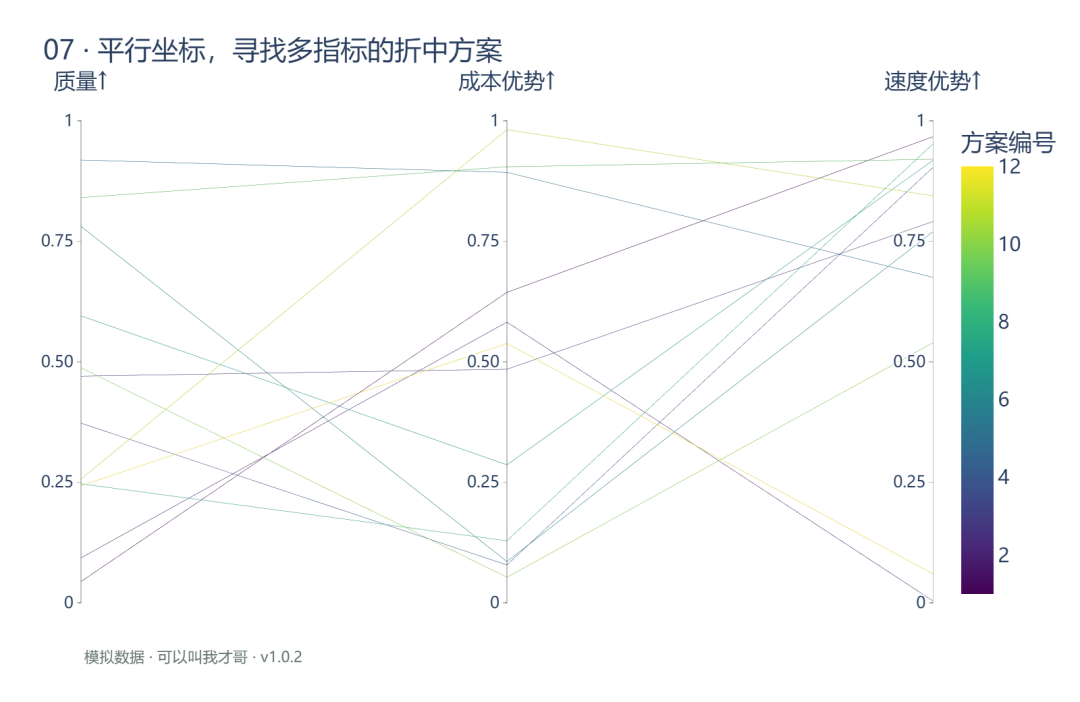

07｜平行坐标图：平行坐标，寻找多指标的折中方案
工具：Plotly。
质量高、成本低、延迟小，三个目标通常需要取舍。我们构造 12 个方案，把原始质量、成本和延迟放在同一张图里寻找相近的折中方案。
看图结果： 成本 10 至 30 万元映射为 1 至 0 的成本优势，延迟 100 至 800 毫秒映射为 1 至 0 的速度优势。三轴高处具有一致方向。
实现思路： 为了让方向一致，成本和延迟转换成优势分数，三条轴都表示越高越好。归一化使用事先约定的范围，而不是偷偷根据当前样本的最小最大值调整；原始数据和转换结果分别导出。
"""案例 07：平行坐标，寻找多指标的折中方案 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.graph_objects as go
rng = np.random.default_rng(20260920)
df = pd.DataFrame(
{
"方案": np.arange(1, 13),
"质量": rng.uniform(70, 96, 12),
"成本": rng.uniform(10, 30, 12),
"延迟": rng.uniform(100, 800, 12),
}
)
scaled = pd.DataFrame(
{
"质量↑": (df.质量 - 70) / 26,
"成本优势↑": (30 - df.成本) / 20,
"速度优势↑": (800 - df.延迟) / 700,
}
)
fig = go.Figure(
go.Parcoords(
line=dict(
color=df.方案,
colorscale="Viridis",
showscale=True,
colorbar=dict(title="方案编号"),
),
labelfont=dict(size=20),
dimensions=[
dict(
label=c,
values=scaled[c],
range=[0, 1],
tickvals=[0, 0.25, 0.5, 0.75, 1],
ticktext=["0", "0.25", "0.50", "0.75", "1"],
)
for c in scaled
],
)
)
finish(
7,
"平行坐标，寻找多指标的折中方案",
fig,
{"raw": df, "scaled": scaled},
)
别忽略： Plotly 的交互版可以拖动轴上的区间筛选方案。截图只能展示静态形状，颜色表示方案编号，没有好坏含义。归一化会隐藏原始单位，实际选型时必须回到原始成本与延迟表。
交互版在资料包 outputs/07_v1.0.2.html，可在本地浏览器打开。
08｜比例圆面积图：圆面积编码，数值翻倍不能把半径翻倍
工具：Matplotlib。

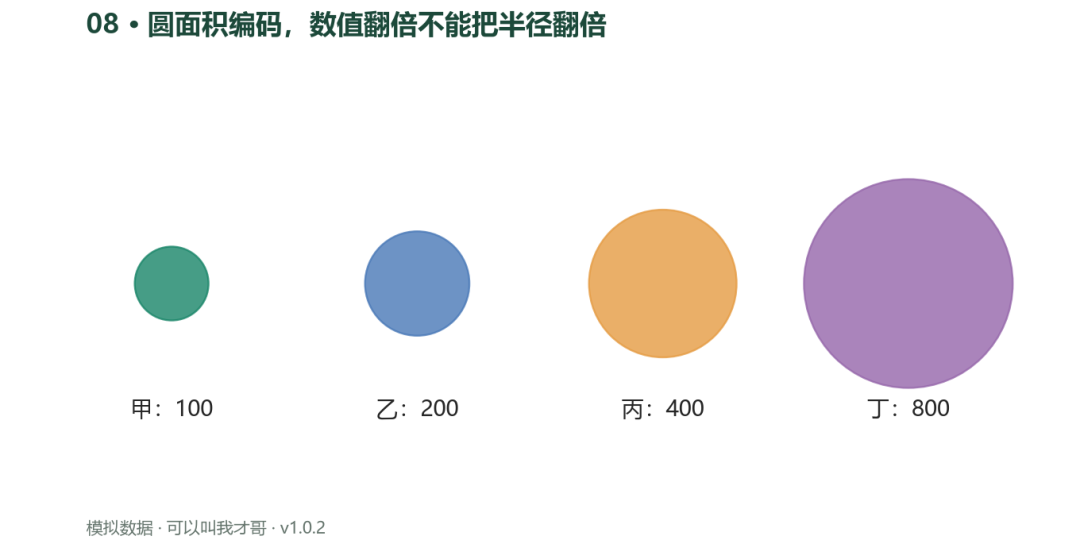

四个项目的调用量分别为 100、200、400、800。我们希望圆的面积也呈现 1 比 2 比 4 比 8 的关系，而不是让最大值在视觉上被夸大。
看图结果： 四个圆的面积比例为 1:2:4:8；最大圆半径约为最小圆的 2.83 倍，而不是 8 倍。
实现思路： 圆面积等于 πr²，所以半径必须和数值的平方根成正比。代码直接创建 Circle，使用相同坐标尺度，并对面积除以原值的结果做一致性检查。
"""案例 08：圆面积编码，数值翻倍不能把半径翻倍 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from matplotlib.patches import Circle
rng, fig, ax = start(8, "", size=(8, 4))
df = pd.DataFrame(
{
"项目": ["甲", "乙", "丙", "丁"],
"调用量": [100, 200, 400, 800],
}
)
df["半径"] = np.sqrt(df.调用量 / 800) * 0.85
for i, row in enumerate(df.itertuples()):
ax.add_patch(
Circle((i * 2, 0), row.半径, color=COLORS[i], alpha=0.8)
)
ax.text(
i * 2, -1.08, f"{row.项目}：{row.调用量}", ha="center"
)
assert np.allclose(
np.pi * df.半径**2 / df.调用量, np.pi * 0.85**2 / 800
)
ax.set(xlim=(-1.2, 7.2), ylim=(-1.5, 1.2), aspect="equal")
ax.axis("off")
finish(
8,
"圆面积编码，数值翻倍不能把半径翻倍",
fig,
df,
{"面积比例": "1:2:4:8", "半径比例": "1:√2:2:√8"},
)
别忽略： 如果把数值直接当半径，800 相对于 100 会产生 64 倍面积，而正确关系只有 8 倍。圆形适合表达量级与视觉焦点；需要精确排名时，排序条形图仍更容易读。

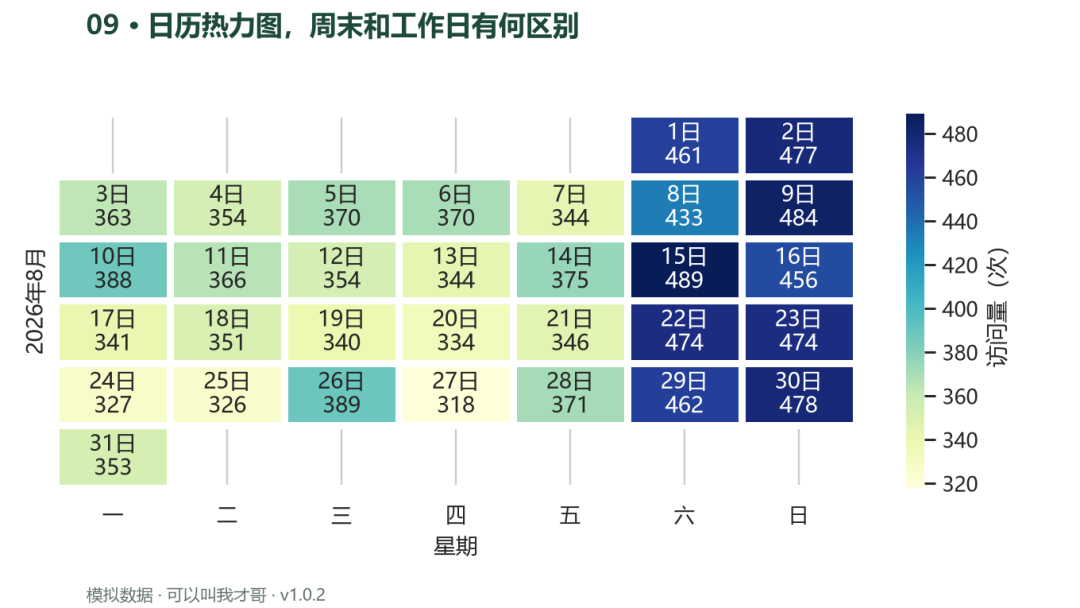

09｜日历热力图：日历热力图，周末和工作日有何区别
工具：Seaborn。
访问量每天都有变化，但按日期画一条线，不一定能看清星期效应。日历热力图把日期排回每周七天，让周末与工作日自然对齐。
看图结果： 8 月 1 日是星期六，因此第一行只在周六、周日有日期。白色空位没有被当作零访问参与色阶。
实现思路： 第一天的星期偏移决定它落在哪个格子，因此不能把 1 号永远放在第一列。没有日期的格子保留 NaN 并遮罩，格内同时写日期和访问量，连续色阶只编码数量。
"""案例 09：日历热力图，周末和工作日有何区别 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(9, "", size=(8, 4.5))
dates = pd.date_range("2026-08-01", "2026-08-31")
df = pd.DataFrame(
{
"日期": dates,
"访问量": rng.poisson(350, 31)
+ (dates.dayofweek >= 5) * 120,
}
)
grid = np.full((6, 7), np.nan)
labels = np.full((6, 7), "", dtype=object)
for row in df.itertuples():
pos = row.日期.day - 1 + dates[0].dayofweek
r, c = divmod(pos, 7)
grid[r, c] = row.访问量
labels[r, c] = f"{row.日期.day}日\n{row.访问量}"
sns.heatmap(
grid,
annot=labels,
fmt="",
cmap="YlGnBu",
mask=np.isnan(grid),
ax=ax,
linewidths=3,
cbar_kws={"label": "访问量（次）"},
xticklabels=list("一二三四五六日"),
yticklabels=False,
)
ax.set(xlabel="星期", ylabel="2026年8月")
finish(9, "日历热力图，周末和工作日有何区别", fig, df)
别忽略： 模拟数据主动给周末增加了访问，因此图中出现周末更深的模式是生成机制的结果，不是对真实账号的观察。空白格不代表零访问，换月份时也要重新计算首日偏移。

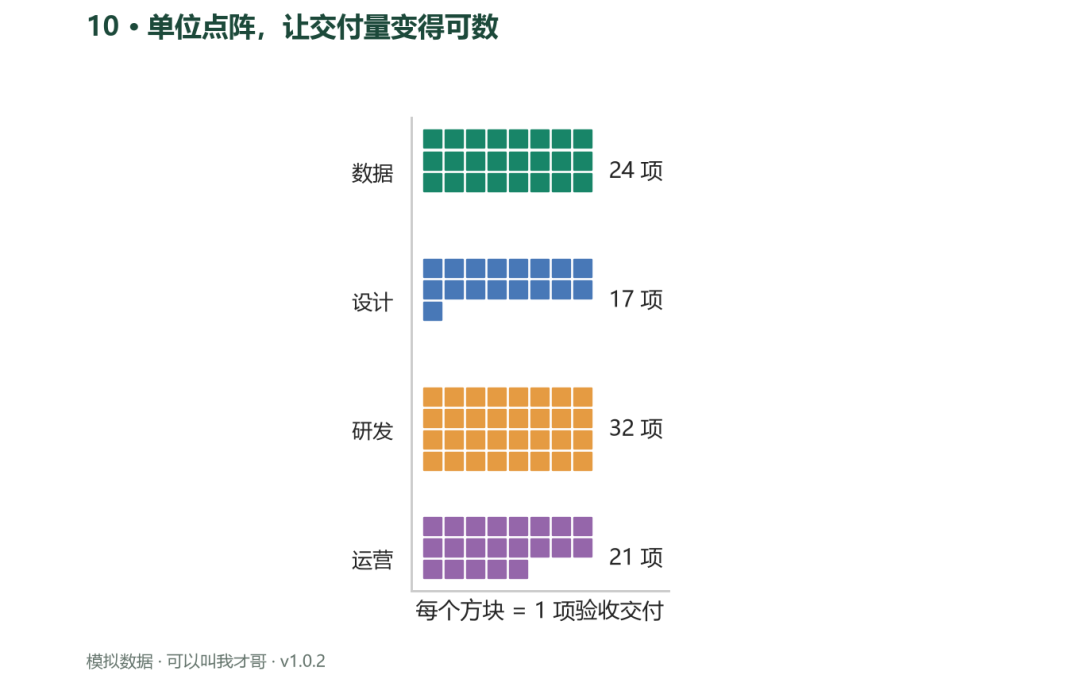

10｜单位点阵图：单位点阵，让交付量变得可数
工具：Matplotlib。
当数量不大时，把 24 项交付画成 24 个方块，比一根抽象的长柱子更容易逐个理解。这里一块就是一项验收交付，四个团队各自单独成组。
看图结果： 数据、设计、研发、运营分别对应 24、17、32、21 个方块，四组总计 94 项交付。
实现思路： 用取余计算列号，用整除计算行号，每行最多八个方块。团队间预留空行，让组别边界清楚；右侧总数为读者提供快速核对，不要求大家真的一个个数完。
"""案例 10：单位点阵，让交付量变得可数 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(10, "")
df = pd.DataFrame(
{
"团队": ["数据", "设计", "研发", "运营"],
"交付量": [24, 17, 32, 21],
}
)
for i, row in enumerate(df.itertuples()):
k = np.arange(row.交付量)
ax.scatter(
k % 8, i * 6 + k // 8, s=90, marker="s", color=COLORS[i]
)
ax.text(8.2, i * 6 + 1.5, f"{row.交付量} 项", va="center")
ax.set(
yticks=np.arange(4) * 6 + 1.5,
yticklabels=df.团队,
xticks=[],
xlim=(-1, 11),
aspect="equal",
)
ax.invert_yaxis()
ax.grid(False)
ax.set_xlabel("每个方块 = 1 项验收交付")
finish(10, "单位点阵，让交付量变得可数", fig, df)
别忽略： 这里的图标单位必须固定，不能有的团队一块代表一项，有的代表十项。点阵适合小数量与传播型解释，数万条明细应先汇总，别靠缩成密密麻麻的小点堆满画面。
观察时间与变化 · 11—20
11｜折线与移动平均：趋势线先处理日期，再连接观测
工具：Matplotlib。

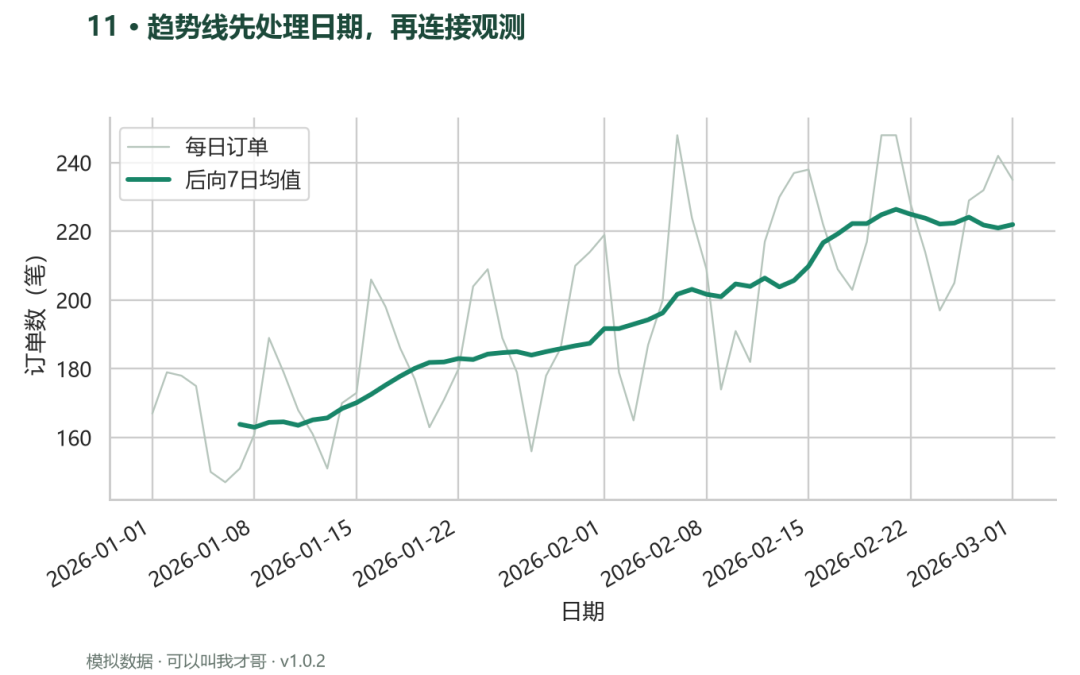

订单曲线同时包含增长、星期周期和随机波动。我们先保留每日原值，再叠加后向 7 日均值，分别回答每天发生什么和近期方向如何。
看图结果： 灰线保留星期波动，绿色 7 日均线更平稳。1 月 1 日至 6 日没有均线值，因为七日窗口尚不完整。
实现思路： rolling 的窗口包含当日及前六日，min_periods=7 要求满七个观测才给结果。前六天保持空值，避免读者以为整条平滑线使用了完全相同的样本窗口。
"""案例 11：趋势线先处理日期，再连接观测 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(11, "")
df = pd.DataFrame(
{"日期": pd.date_range("2026-01-01", periods=60)}
)
df["订单"] = np.round(
160
+ np.arange(60) * 1.2
+ 20 * np.sin(np.arange(60) * 2 * np.pi / 7)
+ rng.normal(0, 8, 60)
)
df["7日均值"] = df.订单.rolling(7, min_periods=7).mean()
ax.plot(
df.日期, df.订单, color="#B6C5BC", lw=1, label="每日订单"
)
ax.plot(df.日期, df["7日均值"], lw=2.5, label="后向7日均值")
ax.set(ylabel="订单数（笔）", xlabel="日期")
ax.legend()
fig.autofmt_xdate()
finish(
11,
"趋势线先处理日期，再连接观测",
fig,
df,
{"窗口": "包含当日及前6日；前6日均值留空"},
)
别忽略： 平滑会降低噪声，也会滞后于突变。它不预测未来，不应该跨缺失日期直接把七行当七天；真实日数据要先补齐日期索引，并明确缺测处理规则。

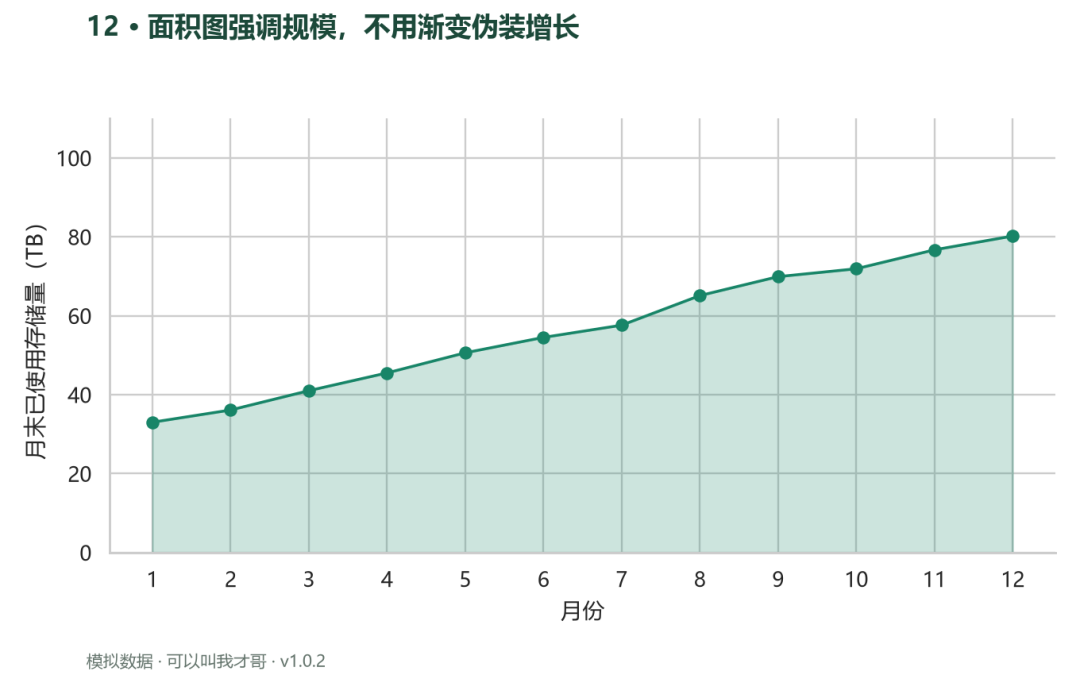

12｜面积图：面积图强调规模，不用渐变伪装增长
工具：Matplotlib。
月末已使用存储量是一个库存指标，我们想强调的是每个月的容量规模。面积图从零填到曲线，读者能同时看到水平高低和变化方向。
看图结果： 月末存储量从 33.0 TB 增加到 80.2 TB；这是存量路径，不是十二个月新增量的简单加总。
实现思路： 本例先模拟每个月的新增占用，再累加得到月末存量。fill_between 负责填充，plot 保留清晰轮廓，两个图层使用同一组数据，避免填充与折线错位。
"""案例 12：面积图强调规模，不用渐变伪装增长 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(12, "")
df = pd.DataFrame(
{
"月份": np.arange(1, 13),
"存储量": np.round(
30 + np.cumsum(rng.uniform(2, 8, 12)), 1
),
}
)
ax.fill_between(df.月份, df.存储量, alpha=0.22, color=COLORS[0])
ax.plot(df.月份, df.存储量, "o-", color=COLORS[0])
ax.set(
xlabel="月份",
ylabel="月末已使用存储量（TB）",
ylim=(0, 110),
xticks=df.月份,
)
finish(12, "面积图强调规模，不用渐变伪装增长", fig, df)
别忽略： 月份是离散观测，曲线之间的填充只是视觉连续。不要把十二个月的存量相加当作全年新增，也不要在需要细看小波动时靠截断面积基线放大变化。
13｜阶梯图：阶梯图忠实表达规则生效的时间
工具：Matplotlib。

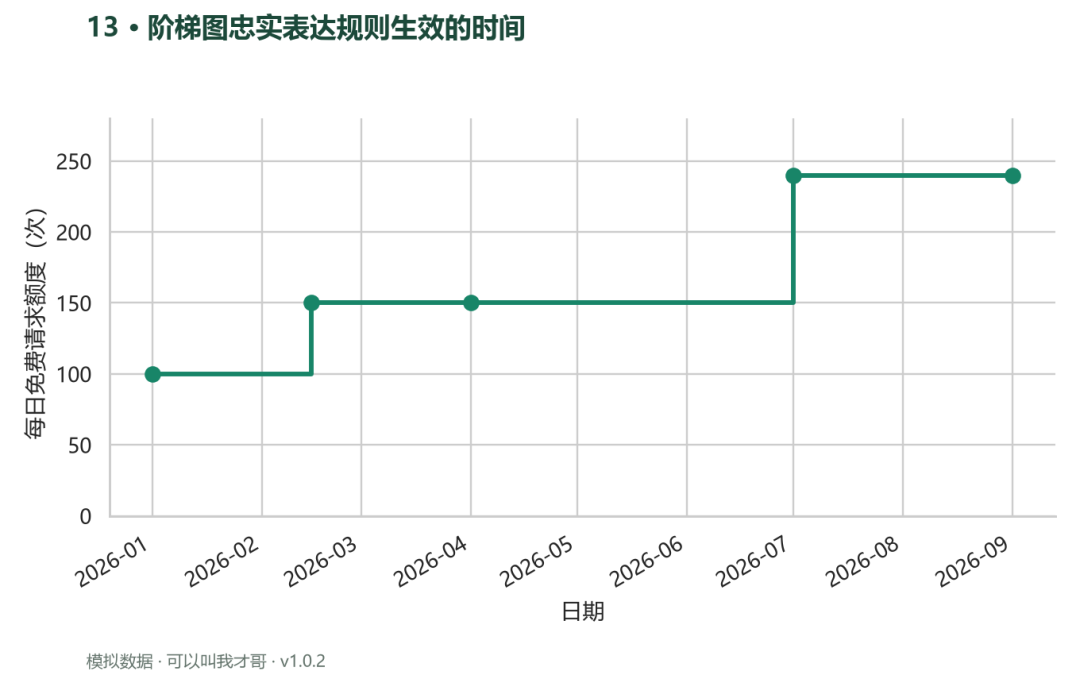

免费请求额度在政策调整日才发生变化。普通折线会在两个调整日之间画出斜坡，好像额度每天都在缓慢增加，这与规则不符。
看图结果： 额度在 2 月 15 日从 100 次调到 150 次，7 月 1 日调到 240 次。两个调整日之间保持水平。
实现思路： step 的 where='post' 表示当前节点的额度持续到下一个节点之前。用显式生效日期作横轴，同样的 150 次额度可以跨多个时间节点保持不变。
"""案例 13：阶梯图忠实表达规则生效的时间 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(13, "")
df = pd.DataFrame(
{
"日期": pd.to_datetime(
[
"2026-01-01",
"2026-02-15",
"2026-04-01",
"2026-07-01",
"2026-09-01",
]
),
"免费额度": [100, 150, 150, 240, 240],
}
)
ax.step(df.日期, df.免费额度, where="post", lw=2.5)
ax.scatter(df.日期, df.免费额度, s=60)
ax.set(
ylabel="每日免费请求额度（次）",
xlabel="日期",
ylim=(0, 280),
)
fig.autofmt_xdate()
finish(13, "阶梯图忠实表达规则生效的时间", fig, df)
别忽略： 边界约定要和业务一致：调整日当天已经执行新额度，还是次日执行？本例采用当天生效。最后一个日期也用于界定展示范围，不代表最后一档额度在该日停止。
14｜极坐标周期折线：环形时间轴，比较一天中的访问节奏
工具：Matplotlib。

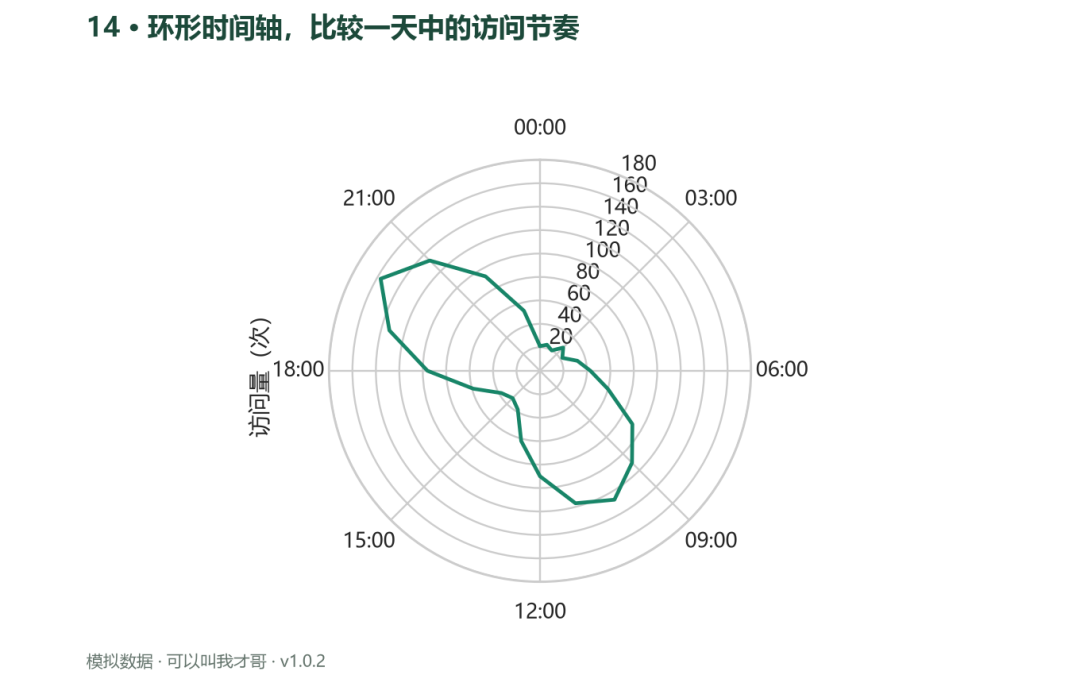

一天的 24 小时是周期数据，23 点之后会回到 0 点。把小时映射到圆周角度，可以把上午与晚间两段高峰放在同一圈里看。
看图结果： 图中出现约 10 点与 20 点两个高峰，0 点和 23 点的边界被连续连接，符合一天的周期结构。
实现思路： 0 点放在上方，时间顺时针前进；半径表示访问量，最后复制 0 点的数值闭合周期。这里选择折线，不让填充面积承担额外的数量含义。
"""案例 14：环形时间轴，比较一天中的访问节奏 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(14, "", subplot_kw={"projection": "polar"})
h = np.arange(24)
v = (
20
+ 100 * np.exp(-(((h - 10) / 3) ** 2))
+ 130 * np.exp(-(((h - 20) / 2.5) ** 2))
)
df = pd.DataFrame(
{"小时": h, "访问量": np.round(v + rng.uniform(0, 8, 24))}
)
theta = h / 24 * 2 * np.pi
ax.plot(
np.r_[theta, 2 * np.pi],
np.r_[df.访问量, df.访问量.iloc[0]],
lw=2,
)
ax.set(
theta_offset=np.pi / 2,
theta_direction=-1,
xticks=np.arange(0, 24, 3) / 24 * 2 * np.pi,
xticklabels=[f"{x:02d}:00" for x in range(0, 24, 3)],
ylim=(0, 180),
)
ax.set_ylabel("访问量（次）", labelpad=30)
finish(14, "环形时间轴，比较一天中的访问节奏", fig, df)
别忽略： 环形布局适合真正的周期，不能把一段没有循环关系的年份强行首尾连接。想精确比较 9 点与 10 点的差距时，普通折线仍更直接。

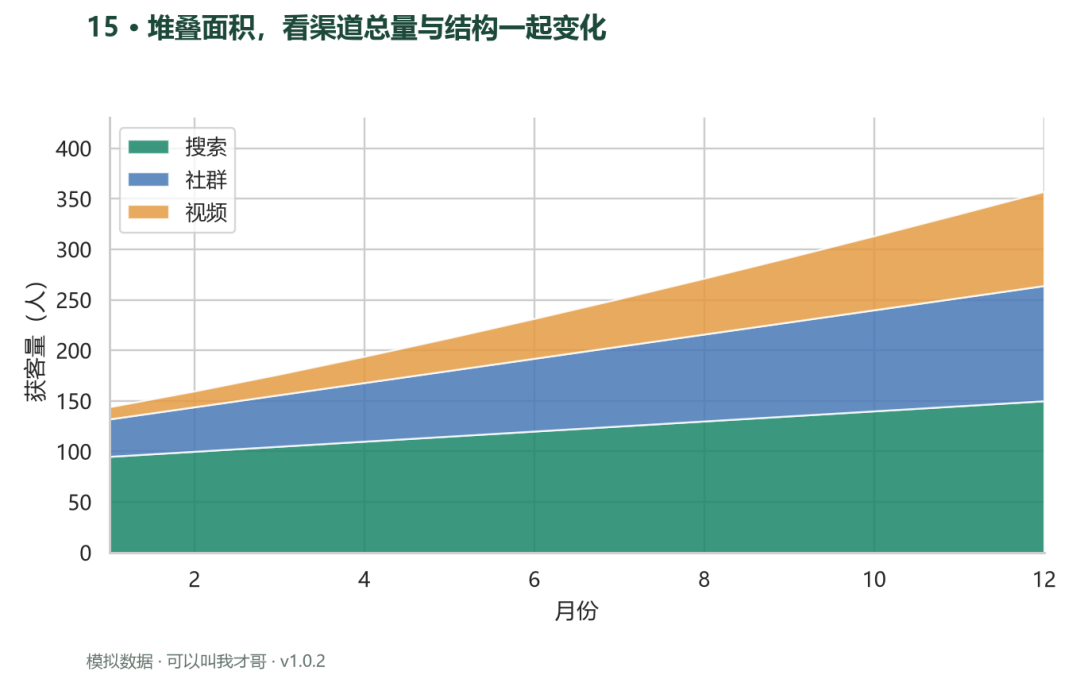

15｜堆叠面积图：堆叠面积，看渠道总量与结构一起变化
工具：Matplotlib。
搜索、社群和视频共同贡献每月获客量。本例把三个渠道的绝对数量叠起来，顶部轮廓表示总量，各层厚度表示各渠道贡献。
看图结果： 三类获客量都增加，社群增长更快。顶部总量上升与内部份额变化需要分开理解。
实现思路： stackplot 需要按月份顺序传入每一个系列。代码固定系列顺序和颜色，避免同一个渠道在不同月份突然换到另一层，让读者误以为结构发生变化。
"""案例 15：堆叠面积，看渠道总量与结构一起变化 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(15, "")
t = np.arange(1, 13)
df = pd.DataFrame(
{
"月份": t,
"搜索": 90 + 5 * t,
"社群": 30 + 7 * t,
"视频": 10 + 2 * t**1.5,
}
)
ax.stackplot(
t,
*[df[c] for c in ["搜索", "社群", "视频"]],
labels=["搜索", "社群", "视频"],
alpha=0.85
)
ax.set(
xlabel="月份",
ylabel="获客量（人）",
xlim=(1, 12),
ylim=(0, 430),
)
ax.legend(loc="upper left")
finish(15, "堆叠面积，看渠道总量与结构一起变化", fig, df)
别忽略： 上层边界的上升不一定意味着该渠道增加，它还可能来自底层增长。读渠道自身趋势要看带宽，读总量才看最上沿；如果关注份额，应先按月除以总量。

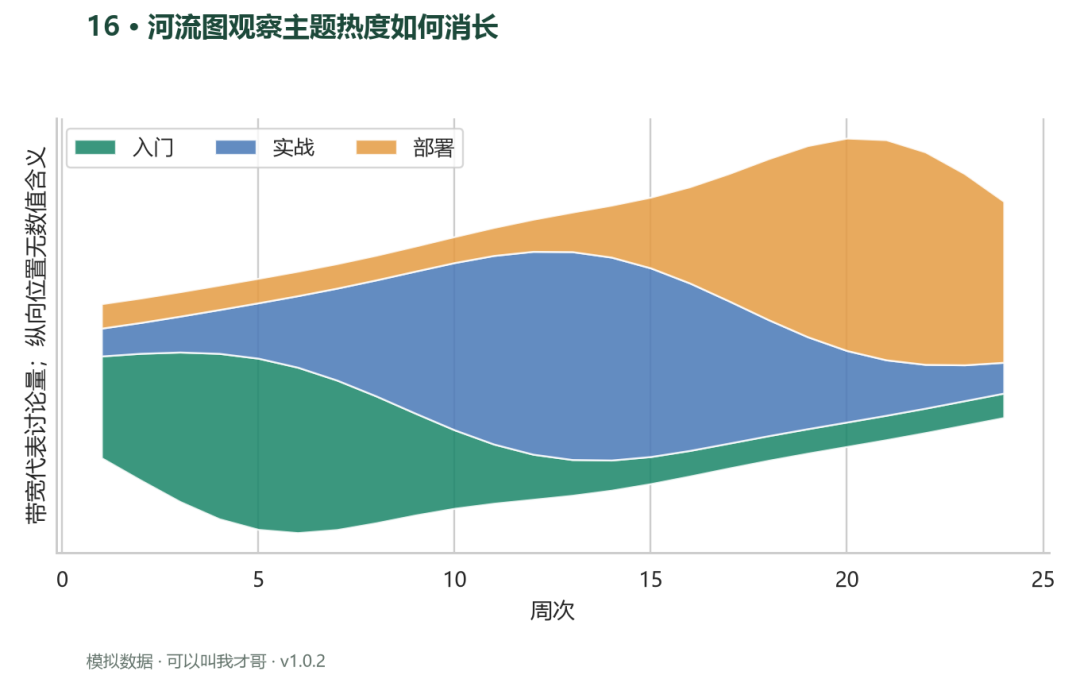

16｜河流图：河流图观察主题热度如何消长
工具：Matplotlib。
入门、实战、部署三个话题的讨论热度，可能先后达到高峰。河流图通过连续色带展示主题如何接续出现，适合观察整体节奏。
看图结果： 入门话题先达到高峰，实战居中，部署靠后。三条带子的厚度反映各自热度，中心线位置没有业务单位。
实现思路： baseline='wiggle' 会调整堆叠基线，让色带的整体起伏更平顺。数据仍是非负讨论量，带宽才对应数量，色带上下位置不再有可直接读取的绝对意义。
"""案例 16：河流图观察主题热度如何消长 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(16, "")
t = np.arange(24)
df = pd.DataFrame(
{
"周": t + 1,
"入门": 60 * np.exp(-(((t - 4) / 5) ** 2)) + 10,
"实战": 75 * np.exp(-(((t - 12) / 6) ** 2)) + 10,
"部署": 80 * np.exp(-(((t - 20) / 5) ** 2)) + 10,
}
)
ax.stackplot(
df.周,
df.入门,
df.实战,
df.部署,
baseline="wiggle",
labels=["入门", "实战", "部署"],
alpha=0.85,
)
ax.set(
xlabel="周次",
ylabel="带宽代表讨论量；纵向位置无数值含义",
yticks=[],
)
ax.legend(ncol=3, loc="upper left")
finish(16, "河流图观察主题热度如何消长", fig, df)
别忽略： 因此本图删除数值纵轴，并明确写出带宽含义。河流图不能胜任精确的逐周数值比较，也不能把负的基线坐标误解成负讨论量。
17｜排名变化图：排名曲线，只回答位次问题
工具：Matplotlib。

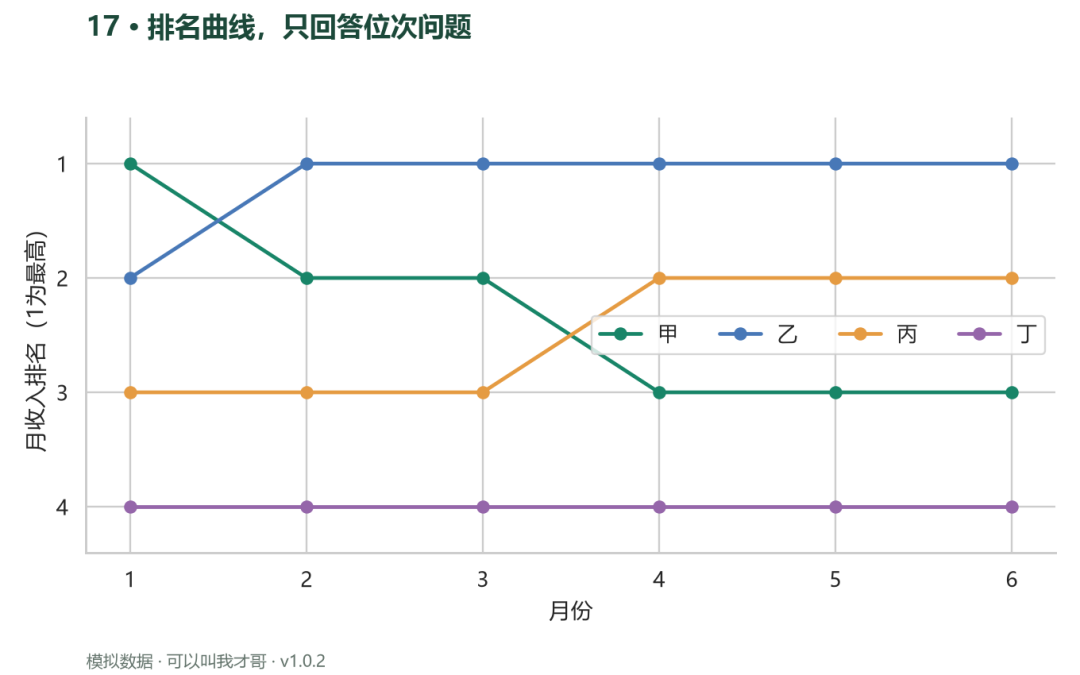

收入增长不等于排名上升，因为其他团队可能增长更快。这里先保留四个团队的月收入，再逐月计算降序名次，单独回答谁超越了谁。
看图结果： 乙在第 2 个月升到第一，甲在第 4 个月降到第三。原始收入表仍然保留，排名图没有替代金额信息。
实现思路： rank 沿行比较同一月份，ascending=False 让最高收入成为第 1 名。纵轴反转以后，第 1 名始终在上方，连线交叉就意味着相对位次改变。
"""案例 17：排名曲线，只回答位次问题 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(17, "")
df = pd.DataFrame(
{
"月份": np.arange(1, 7),
"甲": [100, 98, 95, 92, 96, 105],
"乙": [90, 99, 101, 110, 115, 120],
"丙": [80, 83, 90, 100, 101, 110],
"丁": [70, 75, 88, 89, 93, 98],
}
)
rank = df.set_index("月份").rank(
axis=1, ascending=False, method="min"
)
for i, c in enumerate(rank):
ax.plot(
rank.index,
rank[c],
"o-",
lw=2,
label=c,
color=COLORS[i],
)
ax.set(
yticks=[1, 2, 3, 4],
xticks=df.月份,
xlabel="月份",
ylabel="月收入排名（1为最高）",
ylim=(4.4, 0.6),
)
ax.legend(ncol=4)
finish(
17,
"排名曲线，只回答位次问题",
fig,
{"raw": df, "ranks": rank.reset_index()},
)
别忽略： 排名隐藏了收入差距：领先 1 万元和领先 100 万元可能只差一个名次。本例没有并列值；换成真实数据时，需要说明并列排名采用最小名次、平均名次还是其他规则。

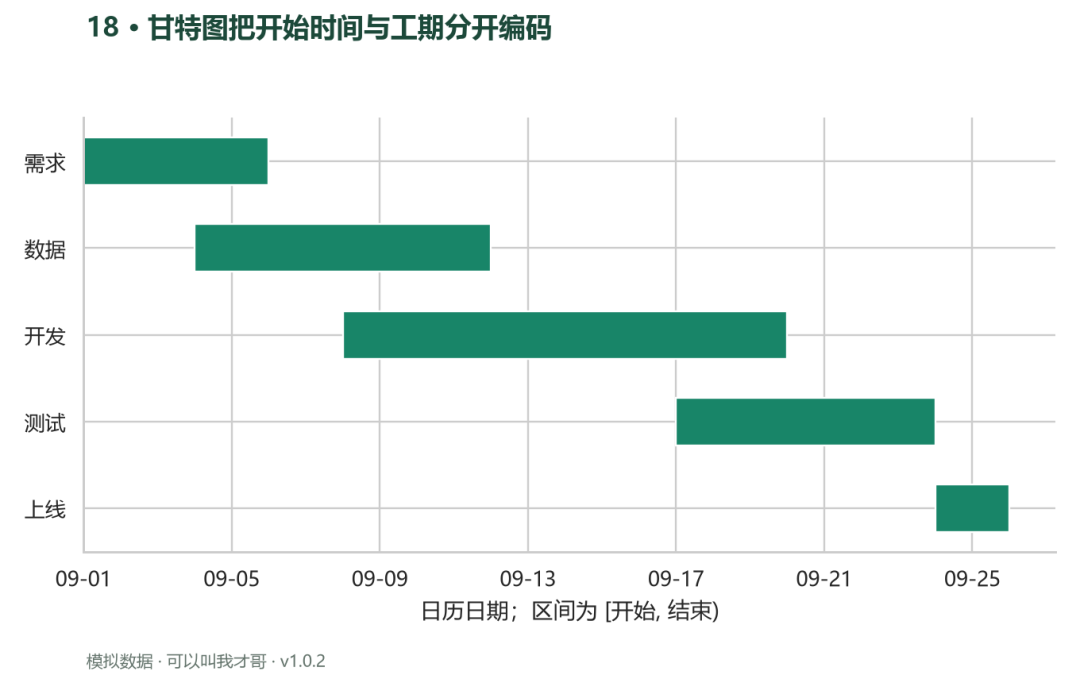

18｜甘特图：甘特图把开始时间与工期分开编码
工具：Matplotlib。
一个项目有需求、数据、开发、测试、上线五项任务。甘特图把开始日期放在横向位置，把持续天数放在长度上，可以看见并行工作与交接安排。
看图结果： 开发与测试在 9 月 17 日至 20 日之间重叠；上线任务为 9 月 24 日起的两天，即区间[24日,26日)。
实现思路： 日期先转成 Matplotlib 日期坐标，barh 的 left 接开始时间，width 接工期。结束日期按开始加天数计算，明确采用左闭右开的区间，避免多算一天。
"""案例 18：甘特图把开始时间与工期分开编码 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import matplotlib.dates as mdates
rng, fig, ax = start(18, "")
df = pd.DataFrame(
{
"任务": ["需求", "数据", "开发", "测试", "上线"],
"开始": pd.to_datetime(
[
"2026-09-01",
"2026-09-04",
"2026-09-08",
"2026-09-17",
"2026-09-24",
]
),
"天数": [5, 8, 12, 7, 2],
}
)
df["结束"] = df.开始 + pd.to_timedelta(df.天数, unit="D")
ax.barh(
df.任务, df.天数, left=mdates.date2num(df.开始), height=0.55
)
ax.xaxis_date()
ax.xaxis.set_major_formatter(mdates.DateFormatter("%m-%d"))
ax.invert_yaxis()
ax.set_xlabel("日历日期；区间为 [开始, 结束)")
finish(18, "甘特图把开始时间与工期分开编码", fig, df)
别忽略： 本例表达计划安排，没有建模人员容量、前置依赖或节假日。两根任务条重叠只能说明时间重叠，不能据此认定项目排程可执行。

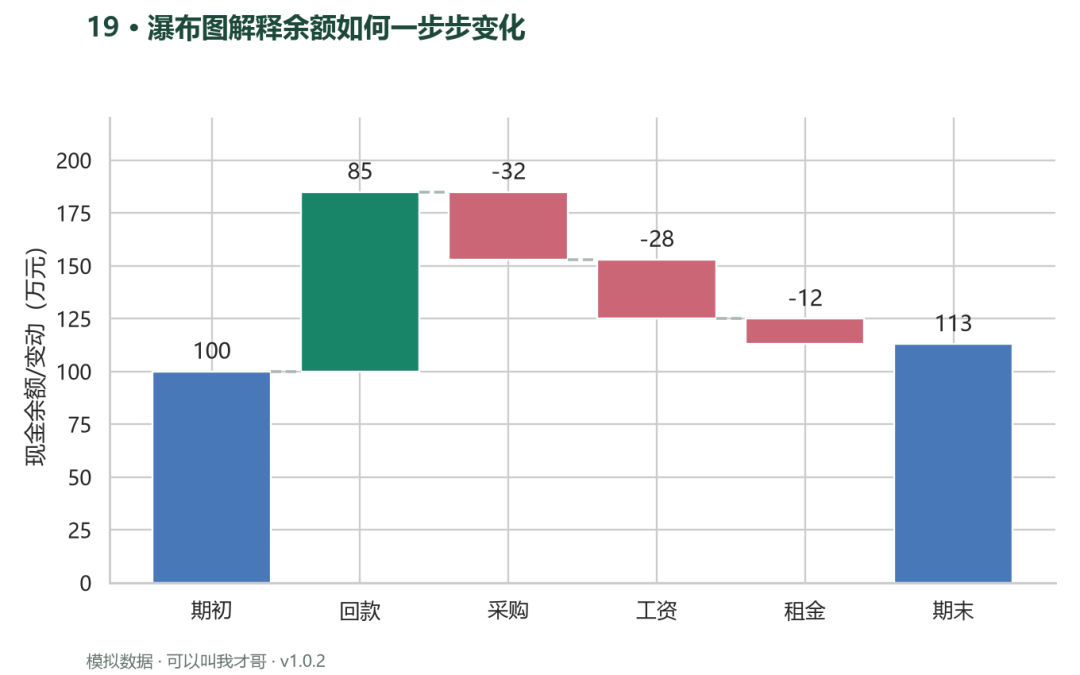

19｜瀑布图：瀑布图解释余额如何一步步变化
工具：Matplotlib。
期初有 100 万元，期间发生回款、采购、工资和租金，最后还剩多少？瀑布图把每次变动放在前一次余额的位置，形成一条能追溯的余额链。
看图结果： 100+85−32−28−12=113 万元，期末总量柱和这条计算链完全一致。
实现思路： 正变动从旧余额向上长，负变动从新余额向上画，因此柱高用绝对值、底部取新旧余额的较小值。期初和期末是总量柱，从零起画。
"""案例 19：瀑布图解释余额如何一步步变化 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(19, "")
df = pd.DataFrame(
{
"项目": [
"期初",
"回款",
"采购",
"工资",
"租金",
"期末",
],
"变动": [100, 85, -32, -28, -12, 0],
}
)
balance = 100
endpoints = [balance]
ax.bar(0, balance, color=COLORS[1])
for i in range(1, 5):
delta = df.变动.iloc[i]
new = balance + delta
ax.bar(
i,
abs(delta),
bottom=min(balance, new),
color=COLORS[0] if delta > 0 else COLORS[4],
)
ax.plot(
[i - 1 + 0.4, i - 0.4],
[balance, balance],
color="#AAB8B0",
ls="--",
)
balance = new
endpoints.append(balance)
ax.bar(5, balance, color=COLORS[1])
endpoints.append(balance)
for i, v in enumerate(df.变动):
ax.text(
i,
max(endpoints[i], endpoints[max(0, i - 1)]) + 6,
str(balance if i == 5 else v),
ha="center",
)
assert balance == df.变动.iloc[:5].sum()
ax.set(
xticks=range(6),
xticklabels=df.项目,
ylabel="现金余额/变动（万元）",
ylim=(0, 220),
)
finish(
19,
"瀑布图解释余额如何一步步变化",
fig,
df,
{"期末余额": balance},
)
别忽略： 连接虚线帮助核对前后承接，断言核对期末是否等于期初加净变动。它适合可加减的余额分解；不同分母的转化率、彼此重叠的影响因素不能直接塞进这条加法链。
20｜蜡烛图：蜡烛图展示同一周期的四个价格
工具：Plotly。

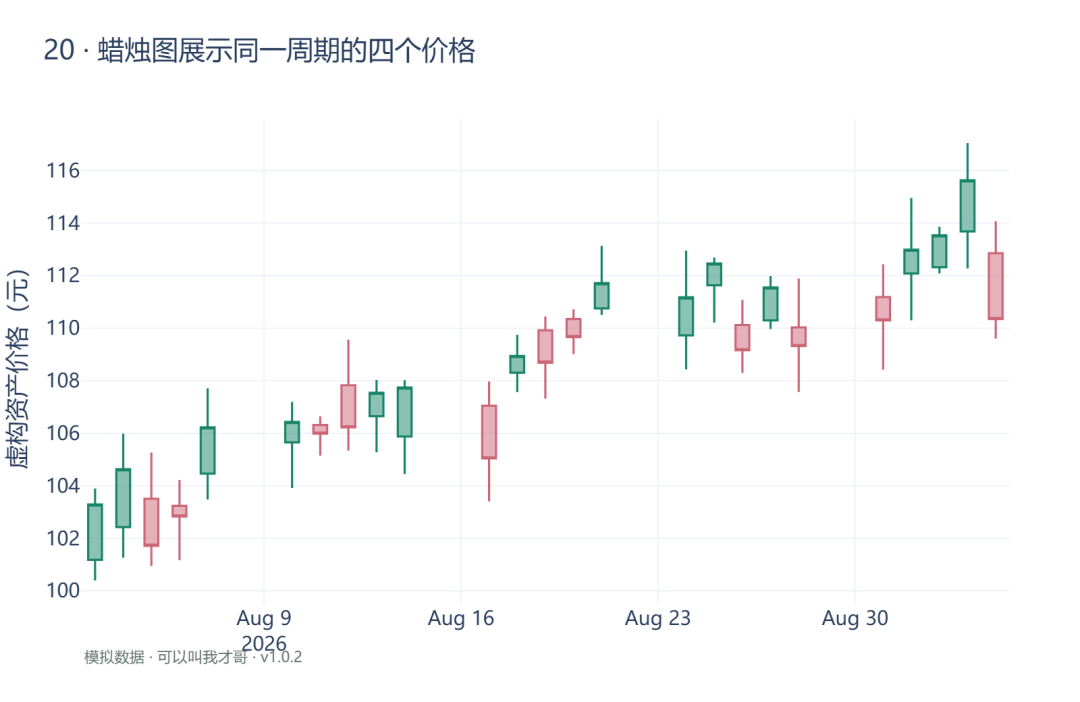

同一天有开盘、收盘、最高、最低四个价格。蜡烛图把开收盘之间画成实体，最高最低之间画成细线，压缩了单个交易日的信息。
看图结果： 25 个工作日各有四个价格，最高与最低始终包住开盘和收盘。周末留白属于时间轴，不是缺失的交易记录。
实现思路： 模拟时先构造开收盘，再让最高不低于二者最大值、最低不高于二者最小值。两个条件写成断言，能挡住最高价比收盘价还低这类常见假数据错误。
"""案例 20：蜡烛图展示同一周期的四个价格 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.graph_objects as go
rng = np.random.default_rng(20260933)
n = 25
opens = 100 + np.cumsum(rng.normal(0, 1, n))
closes = opens + rng.normal(0, 1.4, n)
df = pd.DataFrame(
{
"日期": pd.bdate_range("2026-08-03", periods=n),
"开盘": opens,
"收盘": closes,
"最高": np.maximum(opens, closes)
+ rng.uniform(0.2, 2, n),
"最低": np.minimum(opens, closes)
- rng.uniform(0.2, 2, n),
}
)
assert (df.最高 >= df[["开盘", "收盘"]].max(axis=1)).all()
assert (df.最低 <= df[["开盘", "收盘"]].min(axis=1)).all()
fig = go.Figure(
go.Candlestick(
x=df.日期,
open=df.开盘,
high=df.最高,
low=df.最低,
close=df.收盘,
increasing_line_color="#188568",
decreasing_line_color="#CB6677",
)
)
fig.update_layout(
xaxis_rangeslider_visible=False,
yaxis_title="虚构资产价格（元）",
)
finish(20, "蜡烛图展示同一周期的四个价格", fig, df)
别忽略： 本图绿色表示收盘高于开盘，红色表示下降，阅读前先确认配色习惯。数据对应虚构资产，只用于解释图形结构，不对应任何真实行情或交易建议。
交互版在资料包 outputs/20_v1.0.2.html，可在本地浏览器打开。

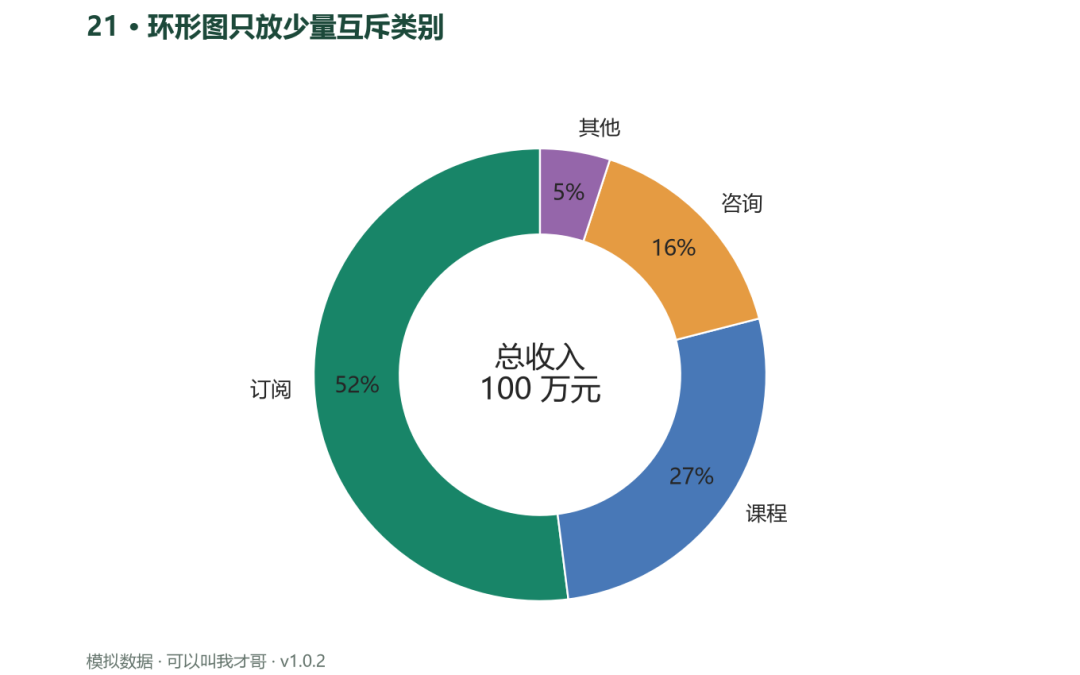

拆解构成与转化 · 21—25
21｜环形占比图：环形图只放少量互斥类别
工具：Matplotlib。
收入只有四个互斥来源，总额明确为 100 万元时，环形图可以直观呈现整体构成。中间留白写总额，外侧写类别，百分比放在色带内部。
看图结果： 订阅占 52%，咨询占 16%；环中明确给出 100 万元总额，读者不必猜测分母。
实现思路： pie 的 wedgeprops 设置环宽，底层依然按照各类别占总体的角度比例绘制。把类别数控制在少量范围，能避免标签挤在一侧和小扇区难辨的问题。
"""案例 21：环形图只放少量互斥类别 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(21, "")
df = pd.DataFrame(
{
"来源": ["订阅", "课程", "咨询", "其他"],
"收入": [52, 27, 16, 5],
}
)
ax.pie(
df.收入,
labels=df.来源,
autopct="%1.0f%%",
startangle=90,
wedgeprops={"width": 0.38, "edgecolor": "white"},
pctdistance=0.81,
)
ax.text(
0,
0,
"总收入\n100 万元",
ha="center",
va="center",
fontsize=16,
)
ax.axis("equal")
finish(21, "环形图只放少量互斥类别", fig, df)
别忽略： 各项必须能相加且不重复。本例的 52% 既有占比，也有 100 万元这个分母；如果两个账户的总额不同，只比较圆环比例会遗漏规模差异。

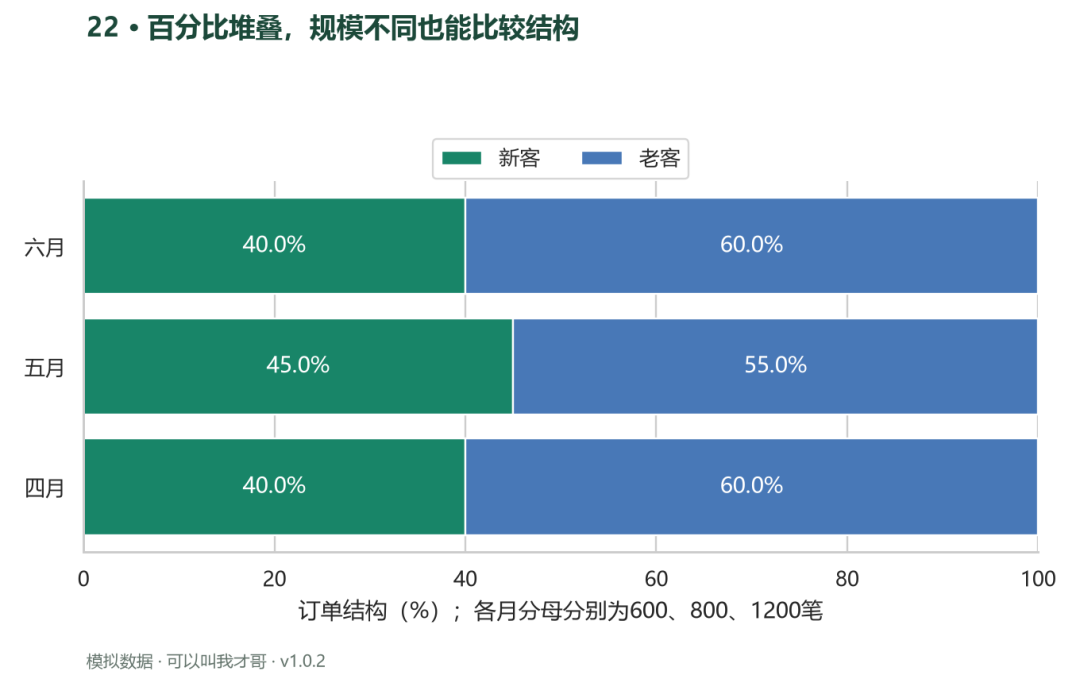

22｜100%堆叠条形图：百分比堆叠，规模不同也能比较结构
工具：Matplotlib。
四月到六月订单总量不同，但我们想比较新客与老客的结构，所以把每个月都归一到 100%。每条的长度一样，色块分界才是观察重点。
看图结果： 四月、五月、六月的新客占比分别为 40%、45%、40%；六月新客绝对数量却是四月的两倍。
实现思路： 用每行的两项订单量之和作为分母，逐行相除，再乘 100。代码检查每条是否恰好加到 100，并明确标注三个月分别是 600、800 和 1200 笔订单。
"""案例 22：百分比堆叠，规模不同也能比较结构 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(22, "")
df = pd.DataFrame(
{
"月份": ["四月", "五月", "六月"],
"新客": [240, 360, 480],
"老客": [360, 440, 720],
}
)
shares = (
df[["新客", "老客"]].div(
df[["新客", "老客"]].sum(axis=1), axis=0
)
* 100
)
left = np.zeros(len(df))
for c in shares:
bars = ax.barh(df.月份, shares[c], left=left, label=c)
ax.bar_label(
bars,
labels=[f"{v:.1f}%" for v in shares[c]],
label_type="center",
color="white",
)
left += shares[c]
assert np.allclose(left, 100)
ax.set(
xlim=(0, 100),
xlabel="订单结构（%）；各月分母分别为600、800、1200笔",
)
ax.legend(
ncol=2, loc="upper center", bbox_to_anchor=(0.5, 1.14)
)
finish(22, "百分比堆叠，规模不同也能比较结构", fig, df)
别忽略： 新客占比下降不意味着新客订单下降。本例六月新客 480 笔，高于五月 360 笔，但占比从 45% 降到 40%；结构图必须和原始数量表一起保留。

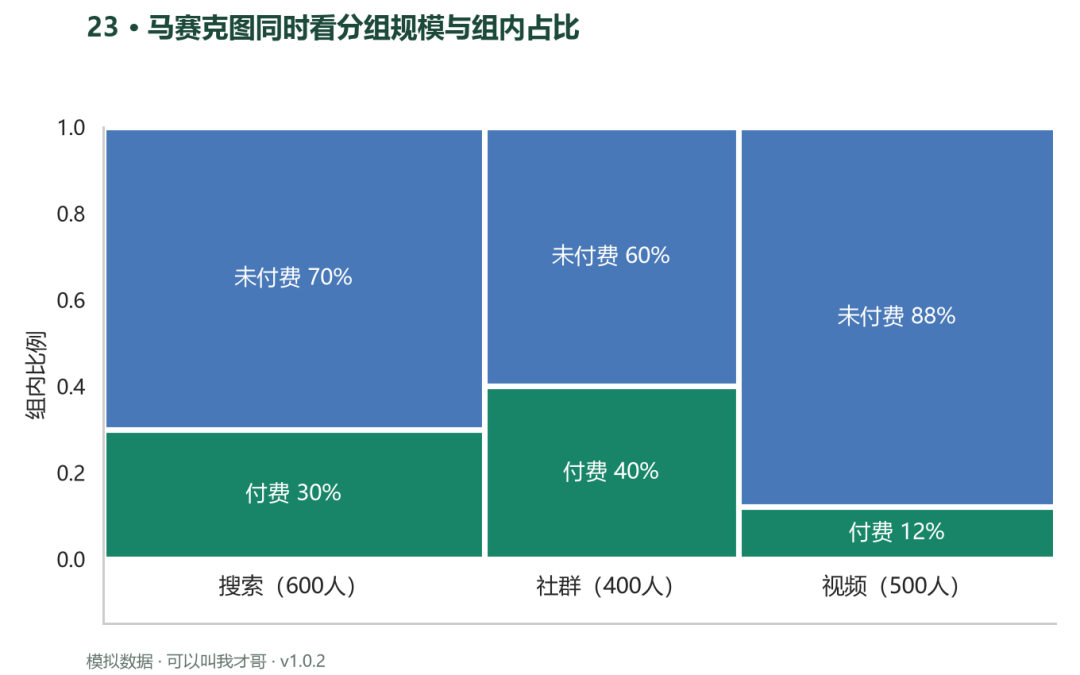

23｜马赛克图：马赛克图同时看分组规模与组内占比
工具：Matplotlib。
三个渠道带来的用户数量不同，付费比例也不同。马赛克图用列宽编码渠道规模，用列内高度编码付费比例，两者相乘后的面积对应联合占比。
看图结果： 搜索列宽为 600/1500=40%，其中付费高度为 180/600=30%，对应矩形面积为 12% 的全部用户。
实现思路： 先计算渠道人数除以总人数，得到列宽；再计算付费人数除以本渠道人数，得到高度。Rectangle 的位置逐列累加，全部矩形面积的合计应为 1。
"""案例 23：马赛克图同时看分组规模与组内占比 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from matplotlib.patches import Rectangle
rng, fig, ax = start(23, "")
df = pd.DataFrame(
{
"渠道": ["搜索", "社群", "视频"],
"付费": [180, 160, 60],
"未付费": [420, 240, 440],
}
)
grand = df[["付费", "未付费"]].to_numpy().sum()
x = 0
area = 0
for row in df.itertuples():
total = row.付费 + row.未付费
width = total / grand
y = 0
for k, col in enumerate(["付费", "未付费"]):
value = getattr(row, col)
height = value / total
ax.add_patch(
Rectangle(
(x, y),
width,
height,
facecolor=COLORS[k],
edgecolor="white",
lw=3,
)
)
ax.text(
x + width / 2,
y + height / 2,
f"{col}{height:.0%}",
ha="center",
va="center",
color="white",
)
y += height
area += width * height
ax.text(
x + width / 2,
-0.08,
f"{row.渠道}（{total}人）",
ha="center",
)
x += width
assert np.isclose(area, 1)
ax.set(
xlim=(0, 1), ylim=(-0.15, 1), xticks=[], ylabel="组内比例"
)
ax.grid(False)
finish(
23,
"马赛克图同时看分组规模与组内占比",
fig,
df,
{"总样本": int(grand)},
)
别忽略： 这是两个分母配合工作的图。不能让列宽也表示付费比例，否则面积会把比例平方放大。需要精确比较转化率时，另画点图或条形图通常更轻松。

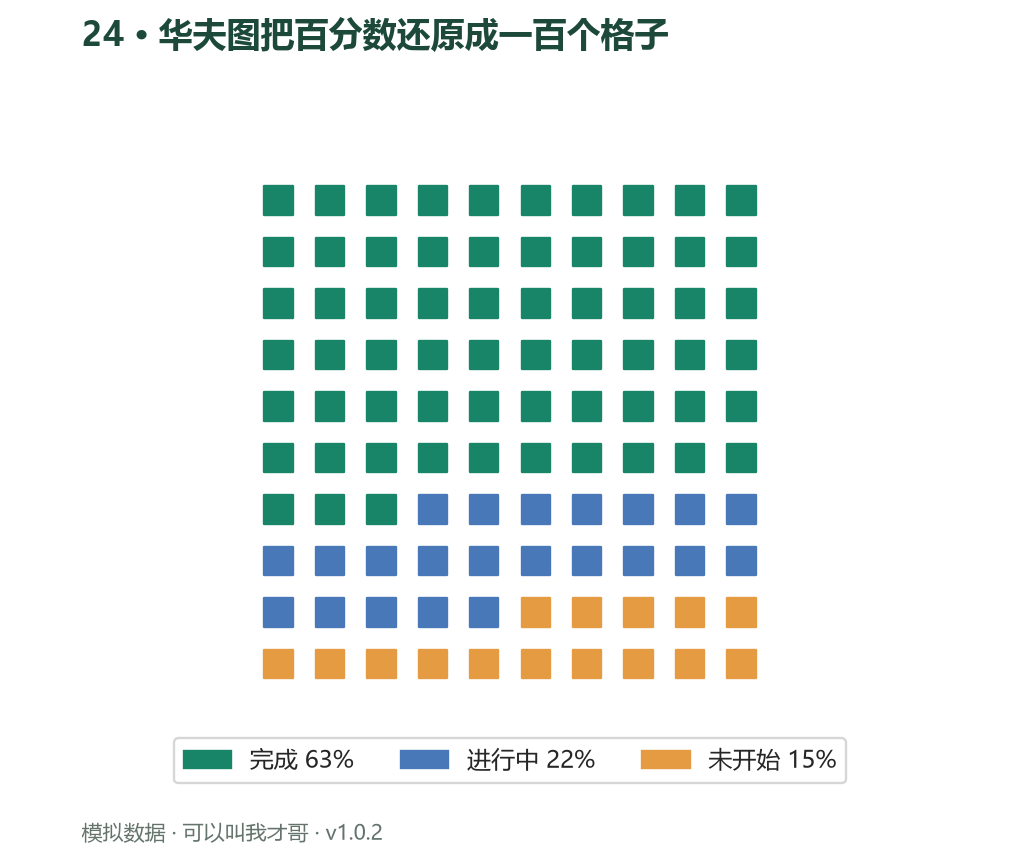

24｜华夫图：华夫图把百分数还原成一百个格子
工具：Matplotlib。
一百项等权任务中，63 项完成、22 项进行中、15 项未开始。把一百个格子分别染色，读者可以把 63% 理解成每一百个里面有六十三个。
看图结果： 前 63 格表示完成，随后 22 格表示进行中，最后 15 格表示未开始，全部 100 格都被分配。
实现思路： np.repeat 按数量生成类别编号，再用整除与取余把它放进 10 乘 10 的方阵。所有格子完全相同，所以颜色承担状态含义，面积承担比例含义。
"""案例 24：华夫图把百分数还原成一百个格子 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from matplotlib.patches import Patch
rng, fig, ax = start(24, "", size=(6, 5))
df = pd.DataFrame(
{
"状态": ["完成", "进行中", "未开始"],
"百分比": [63, 22, 15],
}
)
classes = np.repeat(np.arange(3), df.百分比)
k = np.arange(100)
ax.scatter(
k % 10,
k // 10,
c=[COLORS[i] for i in classes],
s=145,
marker="s",
)
ax.set(aspect="equal", xlim=(-1, 10), ylim=(-1, 10))
ax.invert_yaxis()
ax.axis("off")
ax.legend(
handles=[
Patch(color=COLORS[i], label=f"{r.状态}{r.百分比}%")
for i, r in enumerate(df.itertuples())
],
loc="upper center",
bbox_to_anchor=(0.5, -0.02),
ncol=3,
fontsize=10,
)
assert len(classes) == 100
finish(24, "华夫图把百分数还原成一百个格子", fig, df)
别忽略： 当前数据刚好是整数百分比，没有舍入问题。面对 63.4% 这类值，要说明取整策略，或者增加格子数量；任务权重不同也不能直接一格一任务解释工作量完成率。

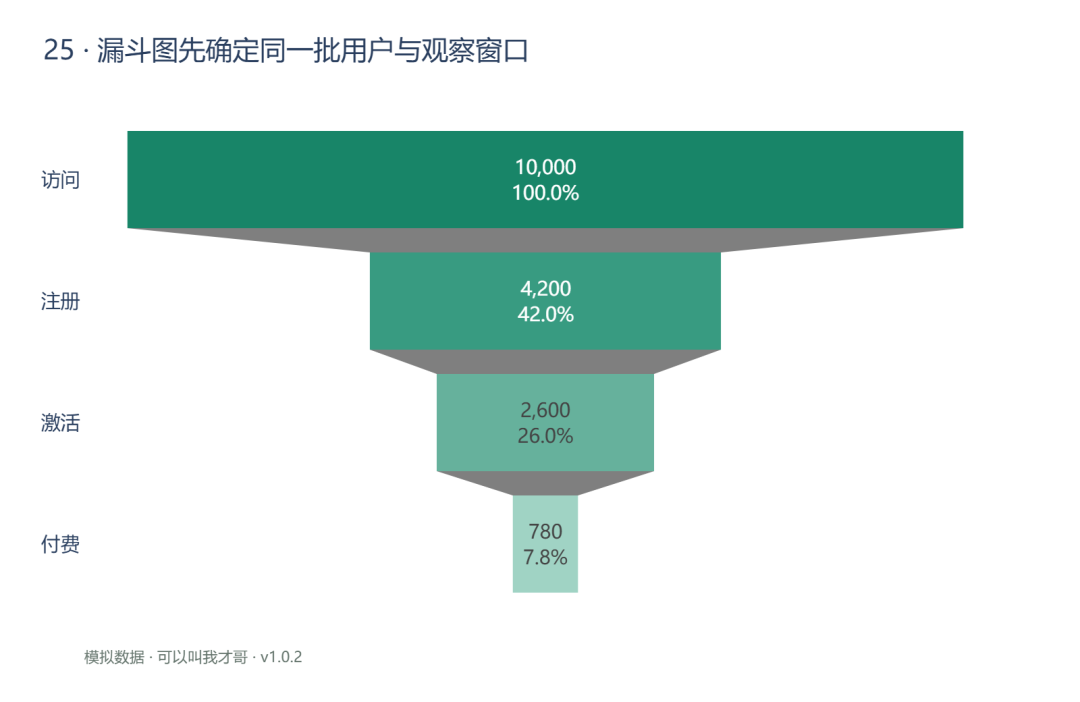

25｜漏斗图：漏斗图先确定同一批用户与观察窗口
工具：Plotly。
假设跟踪同一批一万名访问用户，观察七天内有多少人依次注册、激活、付费。漏斗把每个阶段的剩余人数排在一起，帮助定位主要流失环节。
看图结果： 访问到付费是 780/10000=7.8%；激活到付费则是 780/2600=30%，两种比例不能互换。
实现思路： 每层宽度对应人数，图内同时写绝对值与相对最初访问用户的比例。数据要求非递增，代码会先检查这一点，但数量递减本身并不能证明已经正确去重。
"""案例 25：漏斗图先确定同一批用户与观察窗口 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.graph_objects as go
df = pd.DataFrame(
{
"阶段": ["访问", "注册", "激活", "付费"],
"人数": [10000, 4200, 2600, 780],
}
)
assert (df.人数.diff().dropna() <= 0).all()
fig = go.Figure(
go.Funnel(
y=df.阶段,
x=df.人数,
texttemplate="%{value:,.0f}<br>%{percentInitial:.1%}",
marker=dict(
color=["#188568", "#389B81", "#66B19C", "#A0D3C4"]
),
)
)
fig.update_layout(
xaxis_title="人数：同一批访问用户，7天转化窗口"
)
finish(
25,
"漏斗图先确定同一批用户与观察窗口",
fig,
df,
{
"总转化率": 0.078,
"注册到激活": 2600 / 4200,
"激活到付费": 0.3,
},
)
别忽略： 总转化率和相邻转化率是两个问题。这里最终付费占初始访问的 7.8%，而激活到付费是 30%；不要把当月注册人数与当月全部老客付费人数直接拼成同一漏斗。
交互版在资料包 outputs/25_v1.0.2.html，可在本地浏览器打开。
理解分布与密度 · 26—34

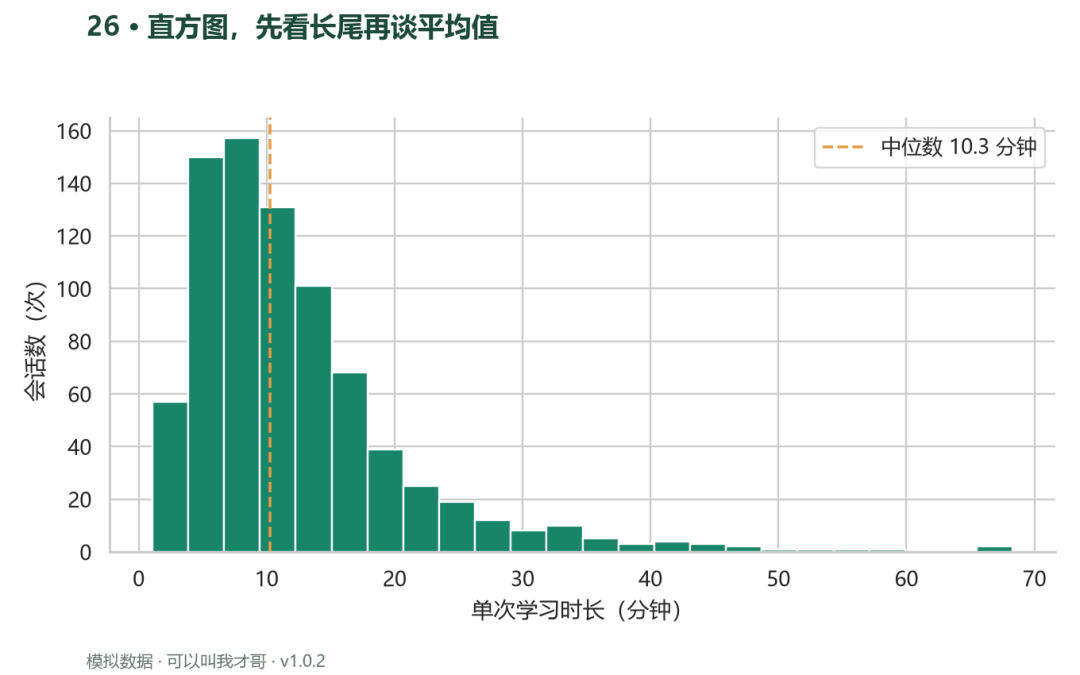

26｜直方图：直方图，先看长尾再谈平均值
工具：Matplotlib。
学习会话时长通常右偏：大多数会话较短，少数特别长。我们用对数正态分布模拟 800 次会话，先观察形状，再决定用什么统计量概括。
看图结果： 800 次会话的均值为 12.36 分钟，中位数为 10.27 分钟，长尾将均值向右拉。
实现思路： hist 把连续时长切成 24 个等宽区间，柱高表示区间内的会话数量。虚线标中位数，代码核对所有柱子的频数之和是否等于 800，确认没有把尾部悄悄丢掉。
"""案例 26：直方图，先看长尾再谈平均值 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(26, "")
df = pd.DataFrame({"时长": rng.lognormal(2.3, 0.65, 800)})
counts, bins, _ = ax.hist(
df.时长, bins=24, color=COLORS[0], edgecolor="white"
)
ax.axvline(
df.时长.median(),
color=COLORS[2],
ls="--",
label=f"中位数 {df.时长.median():.1f} 分钟",
)
assert counts.sum() == len(df)
ax.set(xlabel="单次学习时长（分钟）", ylabel="会话数（次）")
ax.legend()
finish(
26,
"直方图，先看长尾再谈平均值",
fig,
df,
{
"均值": df.时长.mean(),
"中位数": df.时长.median(),
"直方图计数": counts.sum(),
},
)
别忽略： 直方图的横轴是连续区间，不是任意类别。分箱数量会改变外观，解释双峰或断层前应尝试不同箱宽；均值被长尾拉高时，不宜单独用均值描述典型会话。

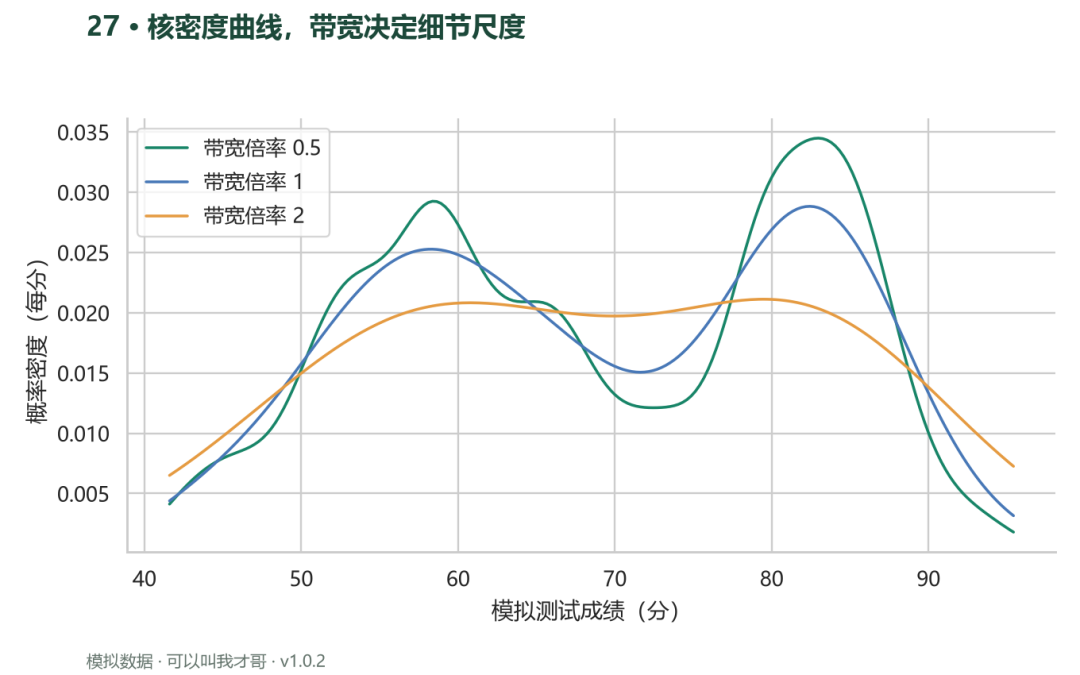

27｜核密度估计：核密度曲线，带宽决定细节尺度
工具：Seaborn。
一组成绩混合了两个水平的样本，我们画三条不同带宽的核密度曲线，看看双峰究竟有多稳定。它是在观测值周围平滑分配密度，不是在统计每个分数的人数。
看图结果： 带宽倍率 0.5 保留更明显的局部双峰，倍率 2 将两个群体平滑得更接近一个宽峰。
实现思路： bw_adjust 越小，局部起伏越多；越大，曲线越平滑，也越容易合并两个峰。三条线来自同一份数据，改变的只有平滑参数，这样才能比较参数的影响。
"""案例 27：核密度曲线，带宽决定细节尺度 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(27, "")
df = pd.DataFrame(
{
"成绩": np.r_[
rng.normal(58, 7, 220), rng.normal(82, 5, 180)
]
}
)
for bw, color in zip([0.5, 1, 2], COLORS):
sns.kdeplot(
data=df,
x="成绩",
bw_adjust=bw,
cut=0,
ax=ax,
label=f"带宽倍率 {bw}",
color=color,
)
ax.set(xlabel="模拟测试成绩（分）", ylabel="概率密度（每分）")
ax.legend()
finish(27, "核密度曲线，带宽决定细节尺度", fig, df)
别忽略： 纵轴是概率密度，不是百分比，某个具体分数上的高度不等于该分数的概率。cut=0 只限制绘制范围，不等于边界偏差已被修正；有严格上下界的数据需要额外考虑估计方法。

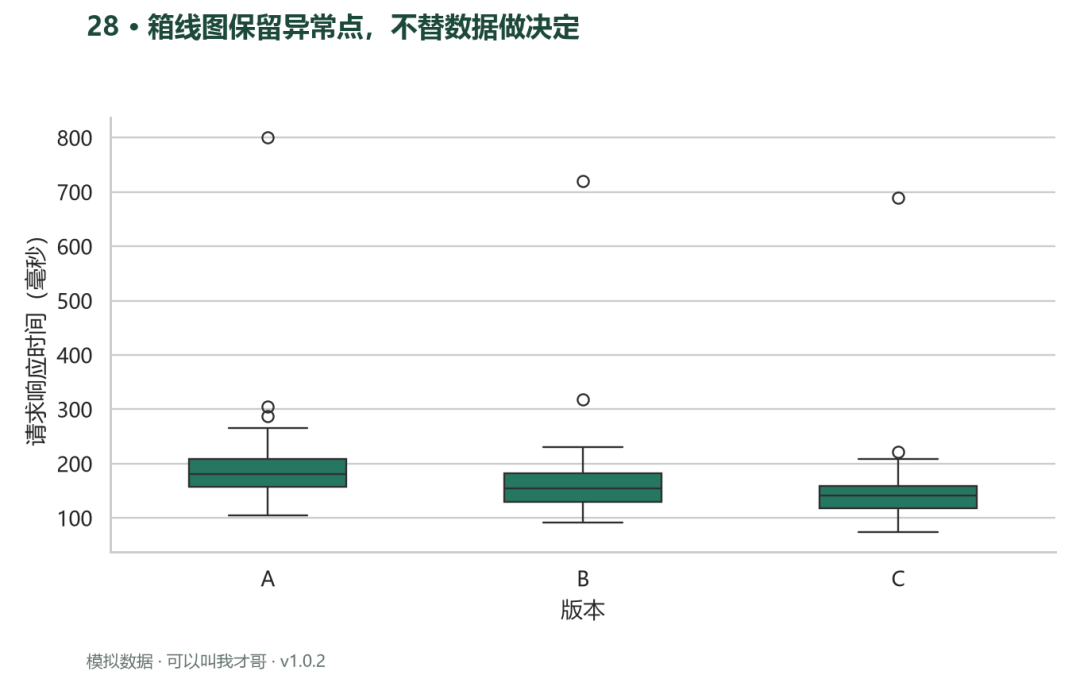

28｜箱线图与异常候选：箱线图保留异常点，不替数据做决定
工具：Seaborn。
三个版本各有 101 次请求，其中包含少量特别慢的观测。箱线图用中位数、四分位数和须线压缩分布，同时保留须线外的点。
看图结果： 303 条请求全部保留，IQR 规则标出 7 条候选异常。A/B/C 各自的 800、720、690 毫秒观测仍可见。
实现思路： 代码按版本计算 Q1、Q3 和 IQR，将超出 1.5 倍 IQR 围栏的记录标为候选异常。绘图仍使用全部 303 行，并在结果文件里同时写明原始行数、候选数量和删除数量 0。
"""案例 28：箱线图保留异常点，不替数据做决定 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(28, "")
df = pd.DataFrame(
{
"版本": np.repeat(["A", "B", "C"], 101),
"响应": np.r_[
rng.lognormal(5.2, 0.25, 100),
800,
rng.lognormal(5.0, 0.22, 100),
720,
rng.lognormal(4.9, 0.2, 100),
690,
],
}
)
sns.boxplot(
data=df,
x="版本",
y="响应",
ax=ax,
color=COLORS[0],
width=0.5,
whis=1.5,
showfliers=True,
)
flags = []
for name, g in df.groupby("版本"):
q1, q3 = g.响应.quantile([0.25, 0.75])
iqr = q3 - q1
flags.extend(
(
(g.响应 < q1 - 1.5 * iqr)
| (g.响应 > q3 + 1.5 * iqr)
).tolist()
)
df["IQR候选异常"] = flags
ax.set(xlabel="版本", ylabel="请求响应时间（毫秒）")
finish(
28,
"箱线图保留异常点，不替数据做决定",
fig,
df,
{
"原始行数": len(df),
"删除行数": 0,
"候选异常数": sum(flags),
},
)
别忽略： 候选异常可能是真实的慢请求，不能为让箱体显得整齐而反复删除。IQR 规则不是显著性检验，箱体分开也不能直接推出版本改动造成了性能改善。

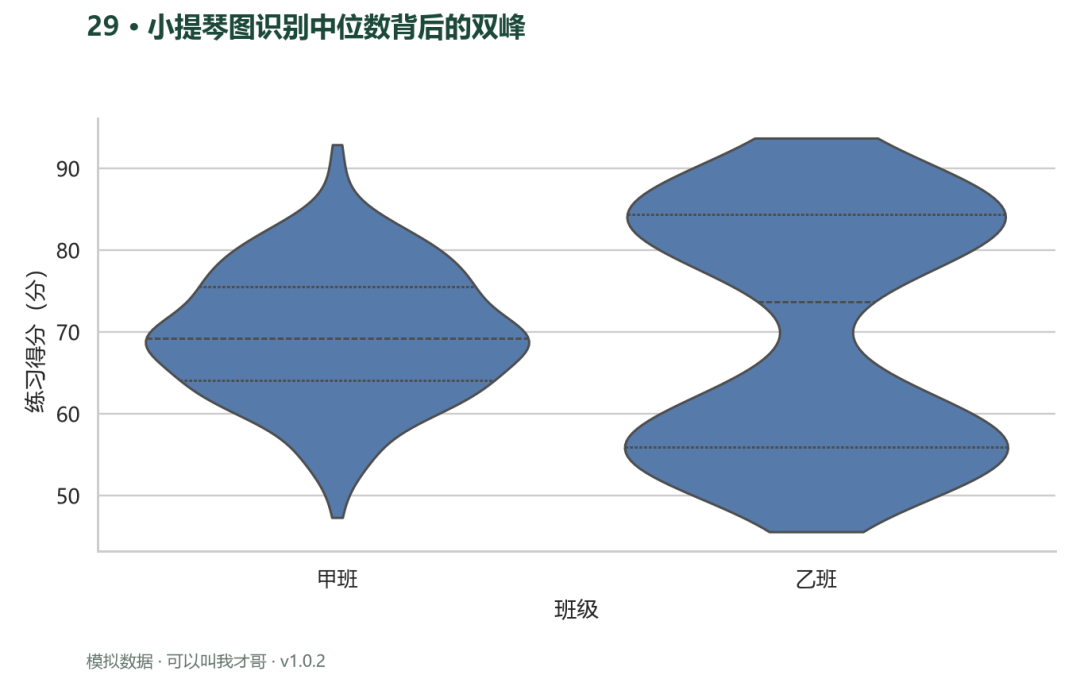

29｜小提琴图：小提琴图识别中位数背后的双峰
工具：Seaborn。
两班平均水平可能接近，但甲班集中在中间，乙班混合高分和低分。小提琴图把分布密度展开到左右两侧，能把这个差别显露出来。
看图结果： 甲班主要集中在 70 分附近，乙班在 56 分和 84 分附近形成两个峰。一个中位数无法说明这两种结构的差别。
实现思路： 本例每班 240 人，内部虚线显示四分位数，cut=0 避免把图形尾部延伸到观测范围之外。density_norm='width' 把最大宽度对齐，方便比较形状。
"""案例 29：小提琴图识别中位数背后的双峰 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(29, "")
df = pd.DataFrame(
{
"班级": np.repeat(["甲班", "乙班"], 240),
"得分": np.r_[
rng.normal(70, 8, 240),
rng.normal(56, 4, 120),
rng.normal(84, 4, 120),
],
}
)
sns.violinplot(
data=df,
x="班级",
y="得分",
cut=0,
inner="quart",
density_norm="width",
ax=ax,
color=COLORS[1],
)
ax.set(ylabel="练习得分（分）")
finish(29, "小提琴图识别中位数背后的双峰", fig, df)
别忽略： 宽度归一化之后不能拿两个小提琴的面积比较人数，尤其在样本量不同时。密度形状受带宽影响，最好同时查看原始点、直方图或分位数，而不是只凭轮廓给人群贴标签。

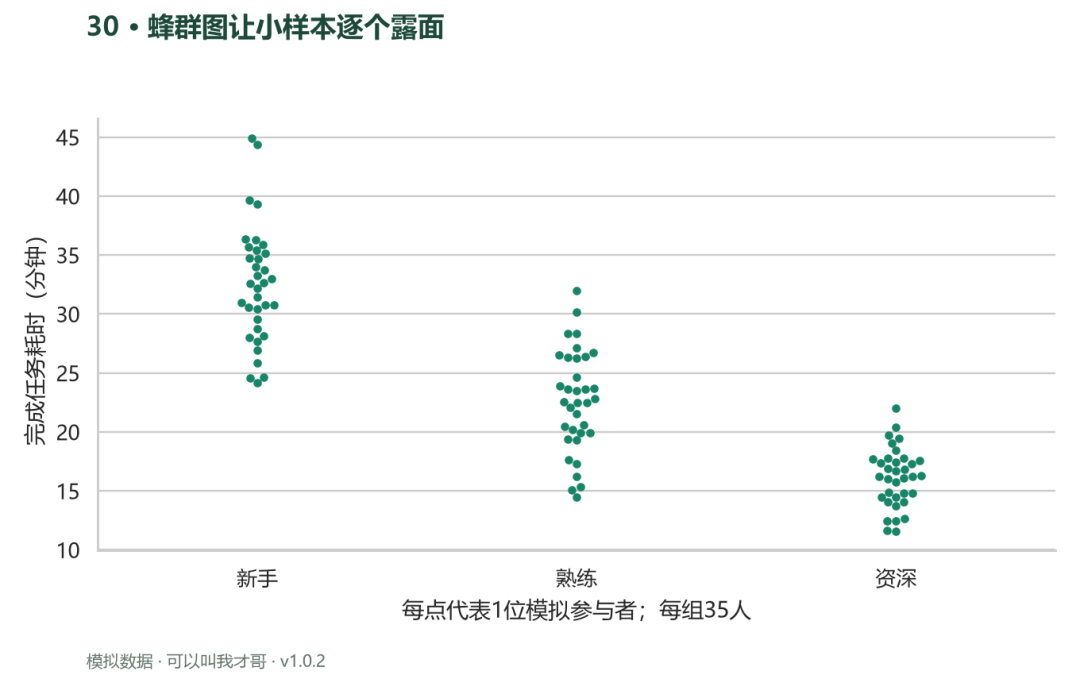

30｜蜂群图：蜂群图让小样本逐个露面
工具：Seaborn。
每组只有 35 位参与者时，直接展示每个人的耗时比只给均值更有信息。蜂群图把靠得太近的点横向错开，让重叠值也能被看到。
看图结果： 三个组各 35 个点，新手整体耗时较高，但组间仍有重叠，不能将组名视为对个体耗时的确定判断。
实现思路： 纵向位置始终保留真实耗时，横向偏移只是避让布局，不是另一个变量。数据量不大、点尺寸适中时，这种排布能兼顾分组与个体差异。
"""案例 30：蜂群图让小样本逐个露面 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(30, "")
df = pd.DataFrame(
{
"组别": np.repeat(["新手", "熟练", "资深"], 35),
"耗时": np.r_[
rng.normal(32, 5, 35),
rng.normal(23, 4, 35),
rng.normal(17, 3, 35),
],
}
)
sns.swarmplot(
data=df,
x="组别",
y="耗时",
size=4.5,
ax=ax,
color=COLORS[0],
)
ax.set(
ylabel="完成任务耗时（分钟）",
xlabel="每点代表1位模拟参与者；每组35人",
)
finish(30, "蜂群图让小样本逐个露面", fig, df)
别忽略： 蜂群并不适合无限增加样本。点太多会出现无法排开的警告，此时应减小点、增加画布或改用透明散点与分布图；不能忽略警告后仍声称每个点都清楚可见。

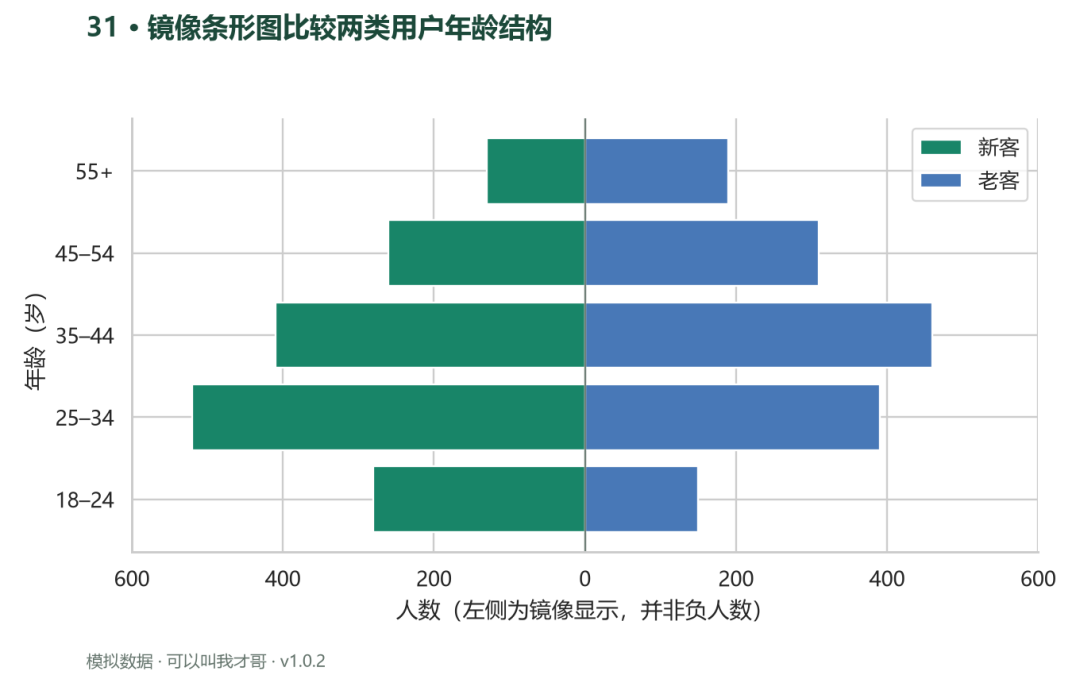

31｜人口金字塔式镜像图：镜像条形图比较两类用户年龄结构
工具：Matplotlib。
把新客放左、老客放右，可以逐年龄段比较两类用户的规模。这里借用人口金字塔的镜像结构，实际展示的是虚构产品用户，而不是人口统计数据。
看图结果： 新客 25–34 岁为 520 人，老客同段 390 人；35–44 岁则是老客 460 人多于新客 410 人。
实现思路： 左侧用负坐标完成镜像，但刻度格式化为绝对值，明确说明没有负人数。左右使用相同范围，年龄段按自然顺序排列，避免排序破坏年龄结构。
"""案例 31：镜像条形图比较两类用户年龄结构 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from matplotlib.ticker import FuncFormatter
rng, fig, ax = start(31, "")
df = pd.DataFrame(
{
"年龄": ["18–24", "25–34", "35–44", "45–54", "55+"],
"新客": [280, 520, 410, 260, 130],
"老客": [150, 390, 460, 310, 190],
}
)
ax.barh(df.年龄, -df.新客, label="新客")
ax.barh(df.年龄, df.老客, label="老客")
ax.axvline(0, color="#708078", lw=1)
ax.set_xlim(-600, 600)
ax.xaxis.set_major_formatter(
FuncFormatter(lambda x, pos: f"{abs(x):.0f}")
)
ax.set(
xlabel="人数（左侧为镜像显示，并非负人数）",
ylabel="年龄（岁）",
)
ax.legend()
finish(31, "镜像条形图比较两类用户年龄结构", fig, df)
别忽略： 原始人数与组内比例是两种不同问题。本例比较人数，如果新客和老客总量差异很大而目标是比较年龄结构，应先分别归一化，并把两组分母写出来。

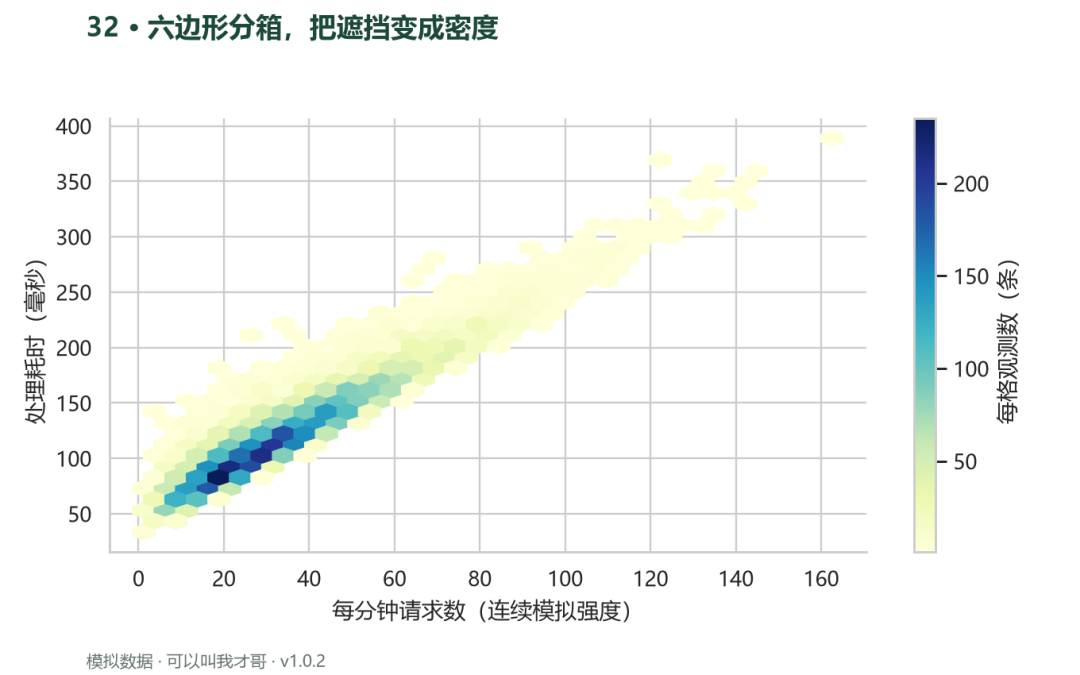

32｜六边形分箱：六边形分箱，把遮挡变成密度
工具：Matplotlib。
七千个点叠在一起，最密集的区域可能只剩一团实心颜色。六边形分箱把平面划成小格，用颜色表示每格的观测数量，保留密集程度。
看图结果： 六边形计数之和为 7000，全部处理耗时大于零。密集区与少量高请求强度样本都被保留下来。
实现思路： gridsize 控制分箱精细度，mincnt=1 隐藏空格，颜色条给出实际计数。代码还核对所有格子计数之和等于 7000，确认每条观测都被计入。
"""案例 32：六边形分箱，把遮挡变成密度 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(32, "")
x = rng.gamma(3, 12, 7000)
y = 25 + 2.1 * x + rng.gamma(3, 9, 7000)
assert (y > 0).all()
df = pd.DataFrame({"请求数": x, "耗时": y})
h = ax.hexbin(
df.请求数, df.耗时, gridsize=32, mincnt=1, cmap="YlGnBu"
)
fig.colorbar(h, ax=ax, label="每格观测数（条）")
assert h.get_array().sum() == len(df)
ax.set(
xlabel="每分钟请求数（连续模拟强度）",
ylabel="处理耗时（毫秒）",
)
finish(
32,
"六边形分箱，把遮挡变成密度",
fig,
df,
{"分箱计数": h.get_array().sum()},
)
别忽略： 格子越小，局部细节越多，单格计数也越不稳定。本例的横轴是连续模拟的请求强度，不能把它当作整数事件计数；若使用对数颜色刻度，也要在图例中明确标注。

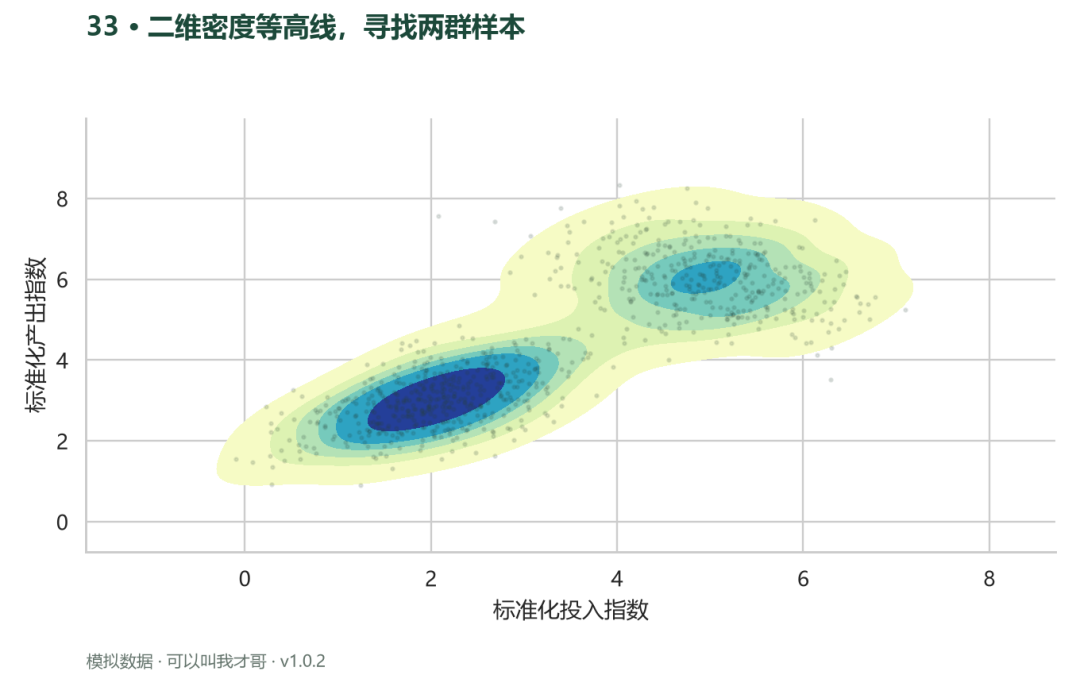

33｜二维密度等高线：二维密度等高线，寻找两群样本
工具：Seaborn。
投入与产出的散点看起来分成两个团，我们用二维核密度估计描出高密度区域，再叠加少量透明原始点帮助核对。
看图结果： 高密度区域大致位于(2,3)与(5,6)附近，与两组模拟分布的中心相符；色阶没有被解释为统计显著性。
实现思路： 等高线连接密度水平相同的位置，填色让不同密度层级更容易辨认。Seaborn 的 levels 参数在这里用于设置等概率质量层级，不能把某条轮廓直接读成回归置信边界。
"""案例 33：二维密度等高线，寻找两群样本 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(33, "")
a = rng.multivariate_normal(
[2, 3], [[0.6, 0.3], [0.3, 0.6]], 450
)
b = rng.multivariate_normal(
[5, 6], [[0.6, -0.2], [-0.2, 0.6]], 350
)
df = pd.DataFrame(np.vstack([a, b]), columns=["投入", "产出"])
sns.kdeplot(
data=df,
x="投入",
y="产出",
fill=True,
levels=7,
thresh=0.05,
cmap="YlGnBu",
ax=ax,
)
ax.scatter(df.投入, df.产出, s=3, c="#243E35", alpha=0.13)
ax.set(xlabel="标准化投入指数", ylabel="标准化产出指数")
finish(33, "二维密度等高线，寻找两群样本", fig, df)
别忽略： 两个密度峰不等于已经识别出两个真实客户群。带宽、尺度和抽样方式都会影响形状，要建立分群结论仍需要业务字段、稳定性检查及独立样本。

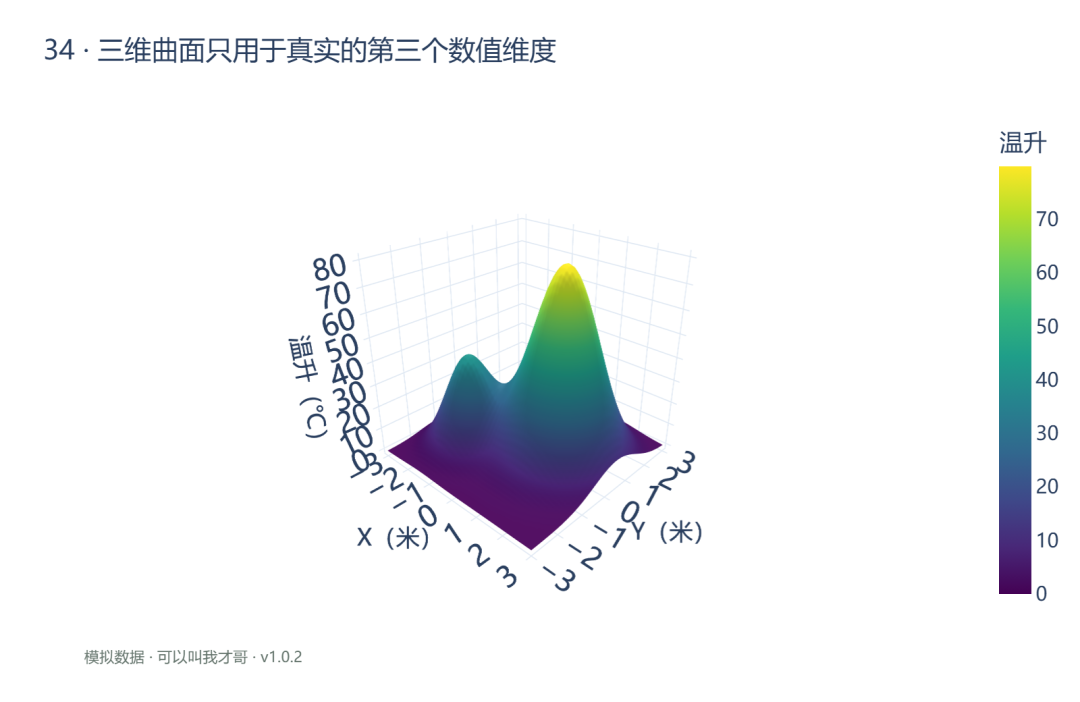

34｜三维曲面：三维曲面只用于真实的第三个数值维度
工具：Plotly。
模拟一个二维平面上的温升场，每个 X、Y 位置都有对应的温升值。第三个轴承载真实数值，因此三维曲面在这个场景里有明确用途。
看图结果： 曲面包含两个热源，主峰靠近(1,0.5)，另一个峰靠近(-1.4,-1)。高度与颜色都表示同一个温升变量。
实现思路： meshgrid 生成规则网格，两个高斯形状的热源叠加成温升，Surface 把每个网格位置连接成曲面。交互文件可以旋转，PNG 保留固定视角作为文章插图。
"""案例 34：三维曲面只用于真实的第三个数值维度 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.graph_objects as go
x = np.linspace(-3, 3, 55)
y = np.linspace(-3, 3, 55)
X, Y = np.meshgrid(x, y)
Z = 80 * np.exp(
-((X - 1) ** 2 + (Y - 0.5) ** 2) / 2
) + 40 * np.exp(-((X + 1.4) ** 2 + (Y + 1) ** 2))
df = pd.DataFrame(
{"X": X.ravel(), "Y": Y.ravel(), "温升": Z.ravel()}
)
fig = go.Figure(
go.Surface(
x=X,
y=Y,
z=Z,
colorscale="Viridis",
colorbar=dict(title="温升"),
)
)
fig.update_layout(
scene=dict(
xaxis_title="X（米）",
yaxis_title="Y（米）",
zaxis_title="温升（℃）",
camera=dict(eye=dict(x=1.6, y=-1.7, z=1.2)),
)
)
finish(34, "三维曲面只用于真实的第三个数值维度", fig, df)
别忽略： 这是虚构场景的解析模拟，没有真实传感器或地理边界。三维透视会遮挡部分区域，比较精确位置值应配合悬浮提示或二维等高线；普通柱状图不需要额外加一层立体透视。
交互版在资料包 outputs/34_v1.0.2.html，可在本地浏览器打开。
检查变量关联 · 35—39
35｜散点与线性拟合：散点与回归线，不把相关写成因果
工具：Matplotlib + SciPy。

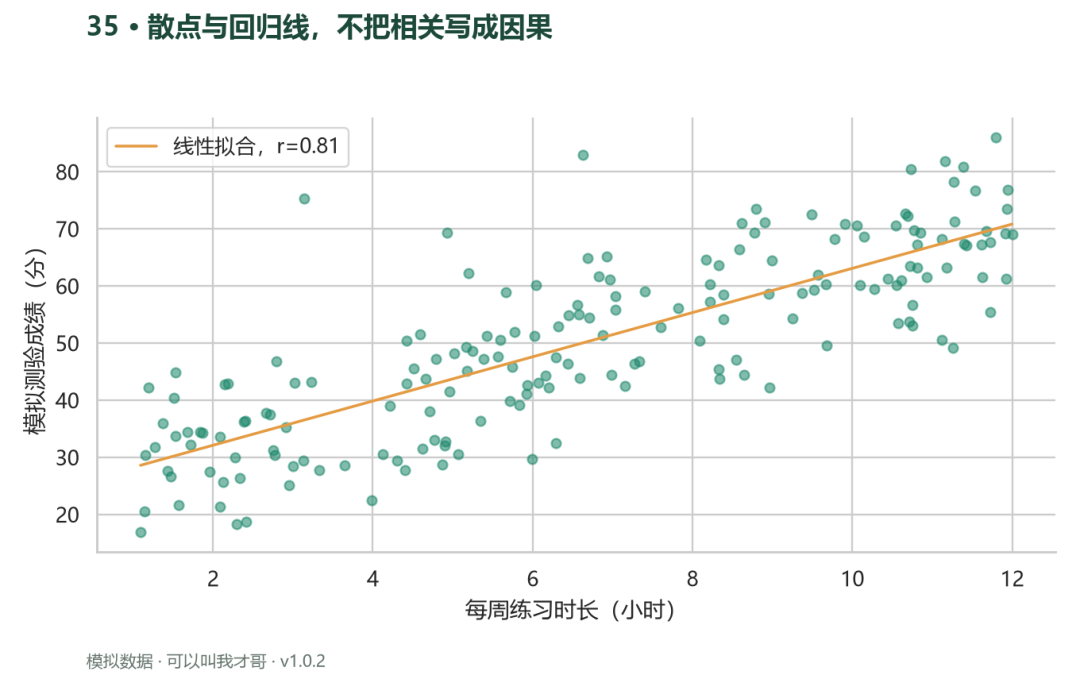

练习时长与测试成绩是否一起变化？我们构造 180 个观测，用散点显示每条记录，再用最小二乘直线概括线性关系。
看图结果： 这批模拟样本的 Pearson r 为 0.809，拟合斜率约 3.87 分/小时，只描述当前生成数据的线性关联。
实现思路： linregress 返回斜率、截距和相关系数，图例报告 r。拟合线只覆盖已有数据范围，不把直线随意延长到零小时以下或极高时长处。
"""案例 35：散点与回归线，不把相关写成因果 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from scipy.stats import linregress
rng, fig, ax = start(35, "")
x = rng.uniform(1, 12, 180)
y = 22 + 4.2 * x + rng.normal(0, 9, 180)
df = pd.DataFrame({"练习小时": x, "成绩": y})
fit = linregress(x, y)
ax.scatter(x, y, s=25, alpha=0.55)
xx = np.array([x.min(), x.max()])
ax.plot(
xx,
fit.intercept + fit.slope * xx,
color=COLORS[2],
label=f"线性拟合，r={fit.rvalue:.2f}",
)
ax.set(
xlabel="每周练习时长（小时）", ylabel="模拟测验成绩（分）"
)
ax.legend()
finish(
35,
"散点与回归线，不把相关写成因果",
fig,
df,
{
"Pearson_r": fit.rvalue,
"斜率": fit.slope,
"说明": "生成机制预设正相关，非实验因果结论",
},
)
别忽略： 这个正相关是模拟公式主动设置的，不是任何教育效果证据。真实分析还要检查非线性、异常观测、共同原因和样本选择，r 较高也不意味着可以直接宣称练习造成相同幅度的成绩提升。
36｜多变量气泡图：气泡图同时看成本、质量和使用规模
工具：Plotly。

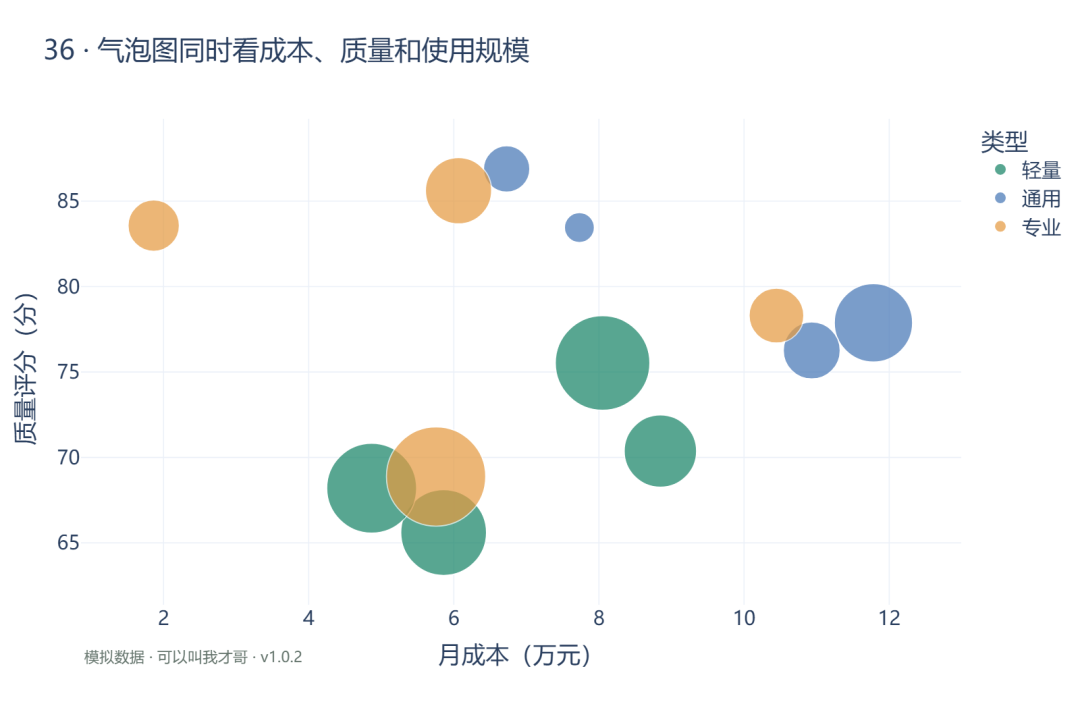

比较十二个方案时，质量与成本决定二维位置，用户数决定气泡面积，类型决定颜色。这样可以同时观察高质量低成本区域，以及这些方案当前的使用规模。
看图结果： 左上角表示相对低成本、高评分的方案，大气泡表示更多用户。三种视觉含义相互独立，不能只追着最大气泡选。
实现思路： Plotly 按 size 字段生成面积映射，代码显式保留 sizemode='area'。方案名称放进悬浮提示，静态图片避免把十二个标签全部压在气泡上。
"""案例 36：气泡图同时看成本、质量和使用规模 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.express as px
rng = np.random.default_rng(20260949)
df = pd.DataFrame(
{
"方案": [f"方案{i}" for i in range(1, 13)],
"月成本": rng.uniform(1, 12, 12),
"质量": rng.uniform(65, 96, 12),
"用户数": rng.integers(100, 3000, 12),
"类型": np.repeat(["轻量", "通用", "专业"], 4),
}
)
fig = px.scatter(
df,
x="月成本",
y="质量",
size="用户数",
color="类型",
hover_name="方案",
size_max=65,
labels={
"月成本": "月成本（万元）",
"质量": "质量评分（分）",
},
color_discrete_sequence=COLORS,
)
fig.update_traces(marker_sizemode="area", marker_opacity=0.72)
finish(36, "气泡图同时看成本、质量和使用规模", fig, df)
别忽略： 大气泡代表用户多，不代表质量高，也不代表更适合当前需求。面积仍是较难精确比较的通道，具体人数以交互提示和 CSV 为准，颜色类别也不构成优劣排序。
交互版在资料包 outputs/36_v1.0.2.html，可在本地浏览器打开。
37｜散点矩阵：散点矩阵快速筛查多变量关系
工具：Seaborn。

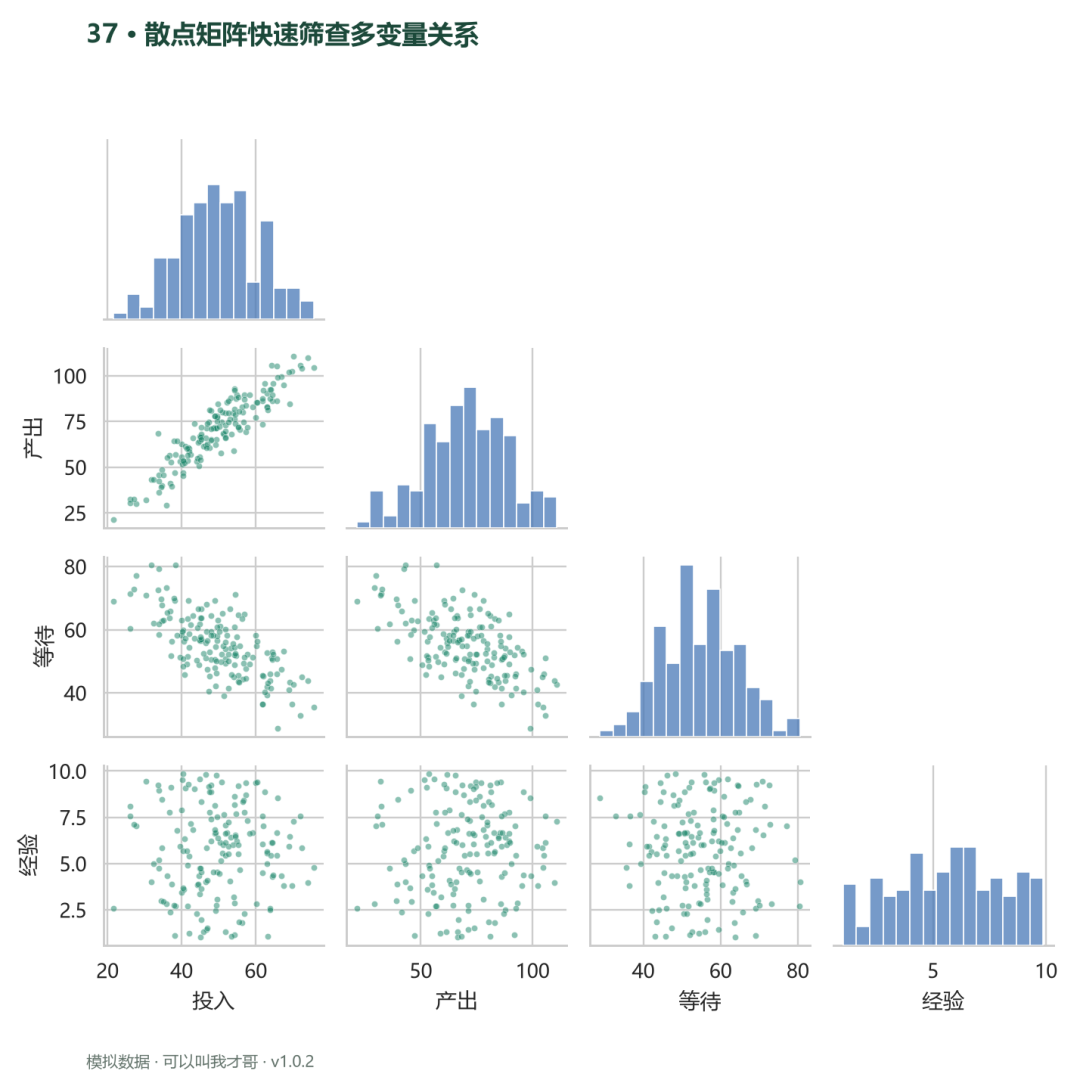

有投入、产出、等待、经验四个变量时，可以先用散点矩阵扫描两两关系。对角线显示各变量自身分布，非对角线显示两个变量的联合观测。
看图结果： 投入与产出呈正相关，投入与等待呈负相关；经验在这些模拟变量中没有被设置明显的关联。
实现思路： corner=True 只保留下三角，减少镜像重复；对角线采用直方图，避免在第一次探索时同时引入过多平滑参数。所有子图来自同一批 160 条完整记录。
"""案例 37：散点矩阵快速筛查多变量关系 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng = np.random.default_rng(20260950)
n = 160
x = rng.normal(50, 10, n)
df = pd.DataFrame(
{
"投入": x,
"产出": 1.4 * x + rng.normal(0, 8, n),
"等待": 90 - 0.7 * x + rng.normal(0, 7, n),
"经验": rng.uniform(1, 10, n),
}
)
g = sns.pairplot(
df,
corner=True,
diag_kind="hist",
height=2.1,
plot_kws={"s": 12, "alpha": 0.5, "color": COLORS[0]},
diag_kws={"bins": 15, "color": COLORS[1]},
)
finish(37, "散点矩阵快速筛查多变量关系", g.fig, df)
别忽略： 矩阵适合找下一步要研究的线索，不适合把每个格子都写成结论。变量一多，手机上会很拥挤，所以正文提供可放大的原图，真正报告时应挑出最关键的两三对关系单独画。

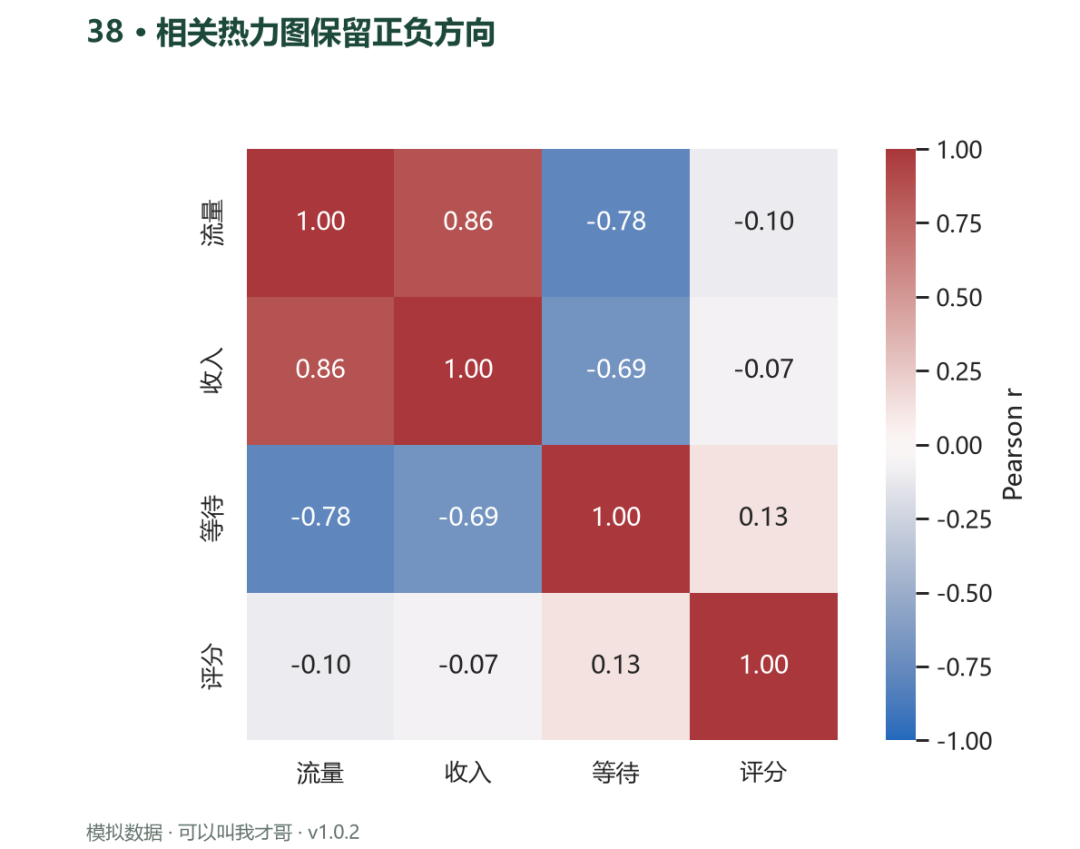

38｜相关系数热力图：相关热力图保留正负方向
工具：Seaborn。
在散点筛查之后，用一张矩阵汇总线性相关程度。颜色以零为中点，正相关与负相关分居两侧，每格再写出具体 Pearson 相关系数。
看图结果： 流量与收入的 r 约 0.86，与等待的 r 约 -0.78。固定 -1 到 1 的色阶保留了方向与强度。
实现思路： 固定 vmin=-1、vmax=1，保证不同图之间的颜色可比较；不能每张图根据局部极值拉满色阶，让很弱的相关看起来很强。代码检查矩阵对称、对角线为 1。
"""案例 38：相关热力图保留正负方向 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(38, "", size=(7, 5.5))
x = rng.normal(size=240)
df = pd.DataFrame(
{
"流量": x,
"收入": 0.8 * x + rng.normal(0, 0.5, 240),
"等待": -0.7 * x + rng.normal(0, 0.6, 240),
"评分": rng.normal(size=240),
}
)
corr = df.corr(method="pearson")
sns.heatmap(
corr,
ax=ax,
annot=True,
fmt=".2f",
vmin=-1,
vmax=1,
center=0,
cmap="vlag",
square=True,
cbar_kws={"label": "Pearson r"},
)
assert np.allclose(corr, corr.T) and np.allclose(
np.diag(corr), 1
)
finish(
38,
"相关热力图保留正负方向",
fig,
{"raw": df, "correlation": corr.reset_index()},
)
别忽略： 相关接近零不代表不存在关系，弯曲关系就可能被线性相关遗漏。真实数据还要说明缺失值处理、成对样本数和重复测量，不能只给一张彩色矩阵就省略数据口径。
39｜分组揭示辛普森悖论：辛普森悖论，合并后关系为什么反转
工具：Matplotlib。

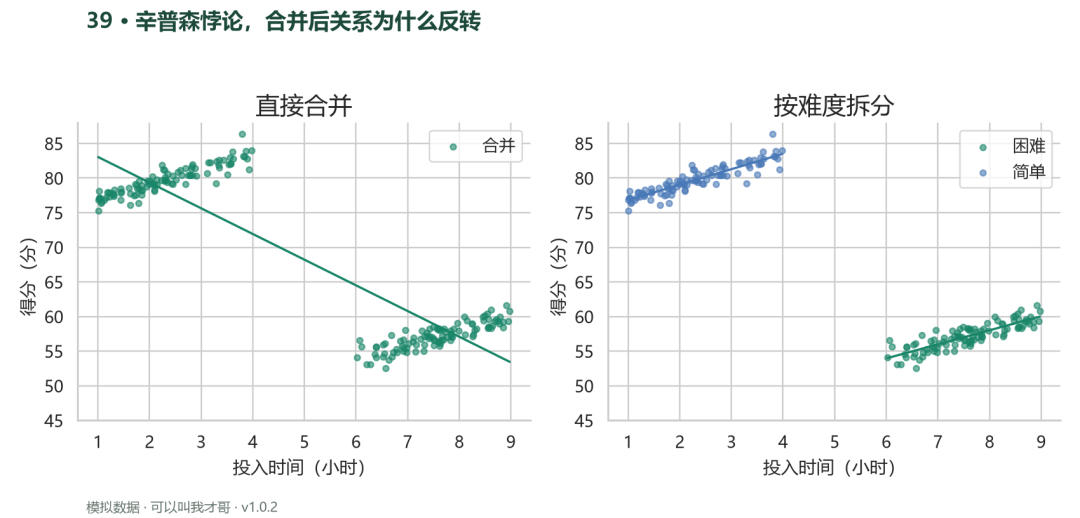

同一份数据，合在一起呈负相关，拆开后却都呈正相关，这并不矛盾。本例让困难任务投入更久但整体得分更低，同时在每种难度内部保留投入越多得分越高的趋势。
看图结果： 合并 r=-0.895；简单任务 r=0.907，困难任务 r=0.853。关系反转已经在实际输出中核对。
实现思路： 左图把两组混在一起，右图按任务难度分别着色并拟合。代码检查合并相关系数小于零、两个分组相关系数都大于零，确保反转确实发生，而不是只写了一个悖论标题。
"""案例 39：辛普森悖论，合并后关系为什么反转 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, axes = start(39, "", size=(10, 4.8), ncols=2)
x1 = rng.uniform(1, 4, 100)
x2 = rng.uniform(6, 9, 100)
df = pd.DataFrame(
{
"投入": np.r_[x1, x2],
"得分": np.r_[
75 + 2 * x1 + rng.normal(0, 1, 100),
42 + 2 * x2 + rng.normal(0, 1, 100),
],
"任务": np.repeat(["简单", "困难"], 100),
}
)
rs = {}
for ax, split in zip(axes, [False, True]):
groups = df.groupby("任务") if split else [("合并", df)]
for name, g in groups:
ax.scatter(g.投入, g.得分, s=15, alpha=0.6, label=name)
m, b = np.polyfit(g.投入, g.得分, 1)
xx = np.array([g.投入.min(), g.投入.max()])
ax.plot(xx, m * xx + b)
rs[name] = g.投入.corr(g.得分)
ax.set(
xlabel="投入时间（小时）",
ylabel="得分（分）",
title="按难度拆分" if split else "直接合并",
ylim=(45, 88),
)
ax.legend()
assert rs["合并"] < 0 and rs["简单"] > 0 and rs["困难"] > 0
finish(39, "辛普森悖论，合并后关系为什么反转", fig, df, rs)
别忽略： 关键是组间差异和组内关系混在了一起。看到关系反转时，应追查分组结构与样本权重；分组本身也不自动解决因果识别问题。
整理层级与流向 · 40—45

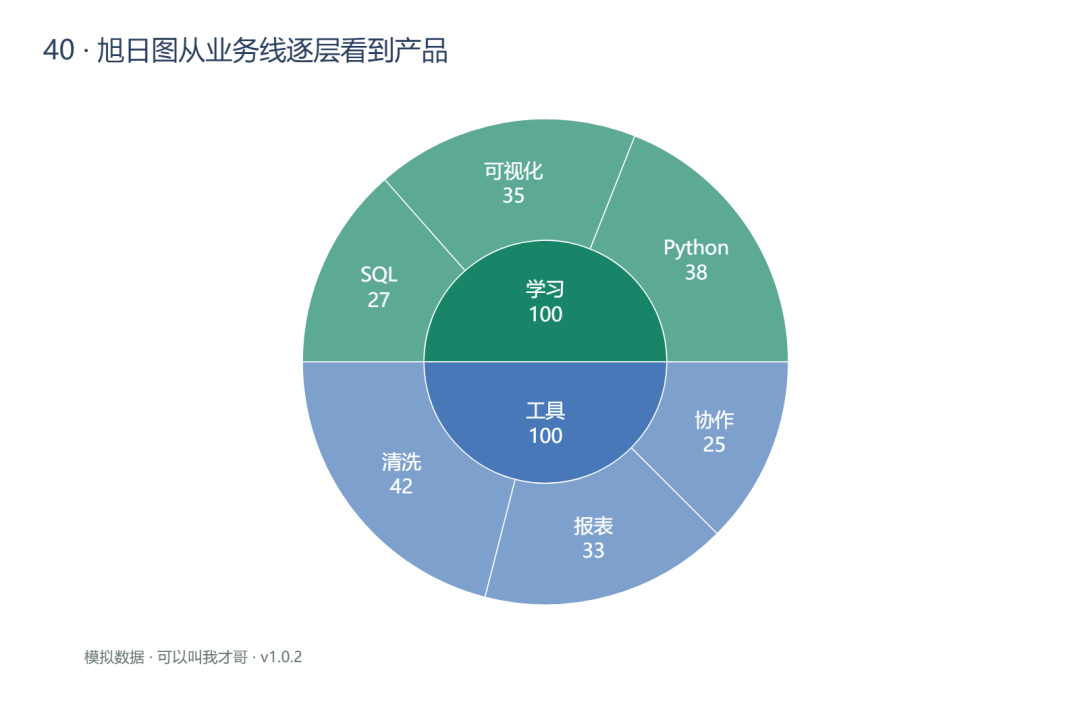

40｜旭日图：旭日图从业务线逐层看到产品
工具：Plotly。
收入先分为学习和工具两条业务线，再分到六个产品。旭日图把层级放在同心环中，读者从内向外读到更细的产品。
看图结果： 学习与工具业务各 100 万元，六个产品叶子节点合计 200 万元。父级金额来自叶子汇总，没有重复录入。
实现思路： 原始表只存叶子产品收入，path 定义业务到产品的层级，Plotly 据此汇总父级。这样可以避免把父级总额和子级金额放在同一层重复相加。
"""案例 40：旭日图从业务线逐层看到产品 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.express as px
df = pd.DataFrame(
{
"业务": [
"学习",
"学习",
"学习",
"工具",
"工具",
"工具",
],
"产品": [
"Python",
"SQL",
"可视化",
"清洗",
"报表",
"协作",
],
"收入": [38, 27, 35, 42, 33, 25],
}
)
fig = px.sunburst(
df,
path=["业务", "产品"],
values="收入",
color="业务",
color_discrete_sequence=COLORS,
)
fig.update_traces(
textinfo="label+value", insidetextorientation="horizontal"
)
finish(
40,
"旭日图从业务线逐层看到产品",
fig,
df,
{"叶子合计": int(df.收入.sum())},
)
别忽略： 每个产品必须有明确上级，重名产品最好使用唯一编号。扇区过小时，不要强塞所有标签；交互版适合展开查看，静态图更适合展示层级较浅、类别较少的结构。
交互版在资料包 outputs/40_v1.0.2.html，可在本地浏览器打开。

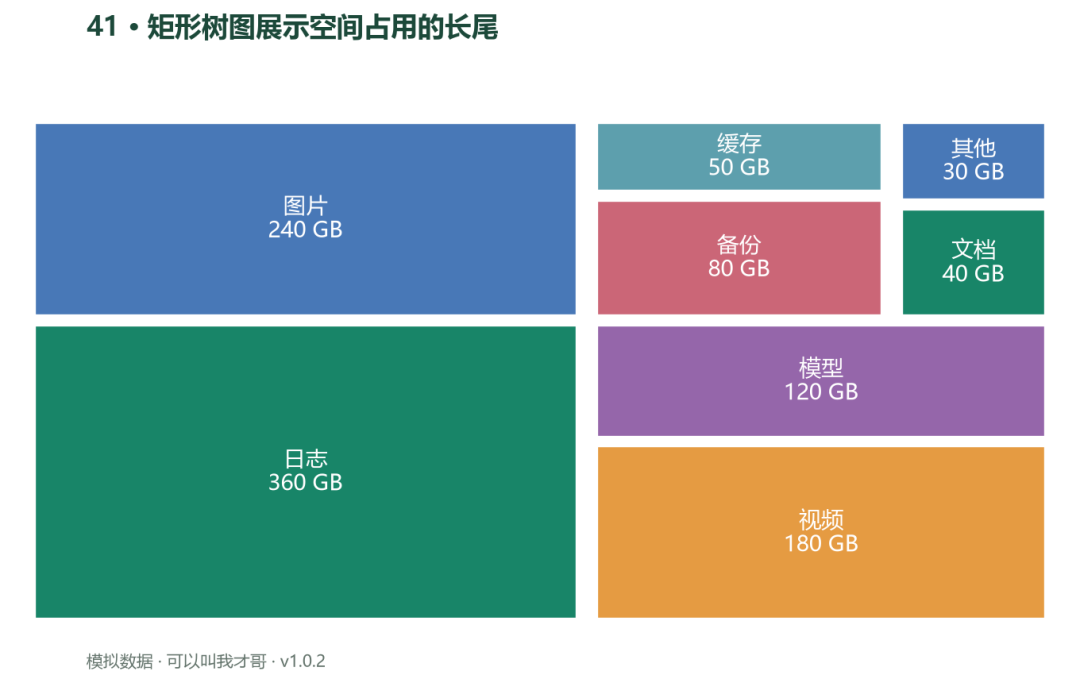

41｜矩形树图：矩形树图展示空间占用的长尾
工具：Matplotlib + squarify。
服务器空间由日志、图片、视频、模型等目录占用。我们把每个目录画成一个面积与容量成比例的矩形，整个画布代表已列出的目录总量。
看图结果： 目录合计 1100 GB ，日志 360 GB 约占 32.7%。图片、视频与日志合计 780 GB，是主要空间占用来源。
实现思路： squarify 接收从大到小的正数容量，计算较容易阅读的矩形布局。这里展示单层目录，名称与 GB 数直接写进矩形，不假装存在未建模的多层文件树。
"""案例 41：矩形树图展示空间占用的长尾 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import squarify
rng, fig, ax = start(41, "")
df = pd.DataFrame(
{
"目录": [
"日志",
"图片",
"视频",
"模型",
"备份",
"缓存",
"文档",
"其他",
],
"容量": [360, 240, 180, 120, 80, 50, 40, 30],
}
).sort_values("容量", ascending=False)
squarify.plot(
sizes=df.容量,
label=[f"{r.目录}\n{r.容量} GB" for r in df.itertuples()],
color=[COLORS[i % 6] for i in range(len(df))],
ax=ax,
pad=True,
text_kwargs={"color": "white", "fontsize": 12},
)
ax.axis("off")
finish(
41,
"矩形树图展示空间占用的长尾",
fig,
df,
{
"总容量GB": int(df.容量.sum()),
"最大占比": float(df.容量.max() / df.容量.sum()),
},
)
别忽略： 颜色只帮助区分目录，不再编码另一个排序。数据必须是非负可加的量，软链接重复统计、父目录与子目录同时求和，都可能让磁盘占用被重复计算。

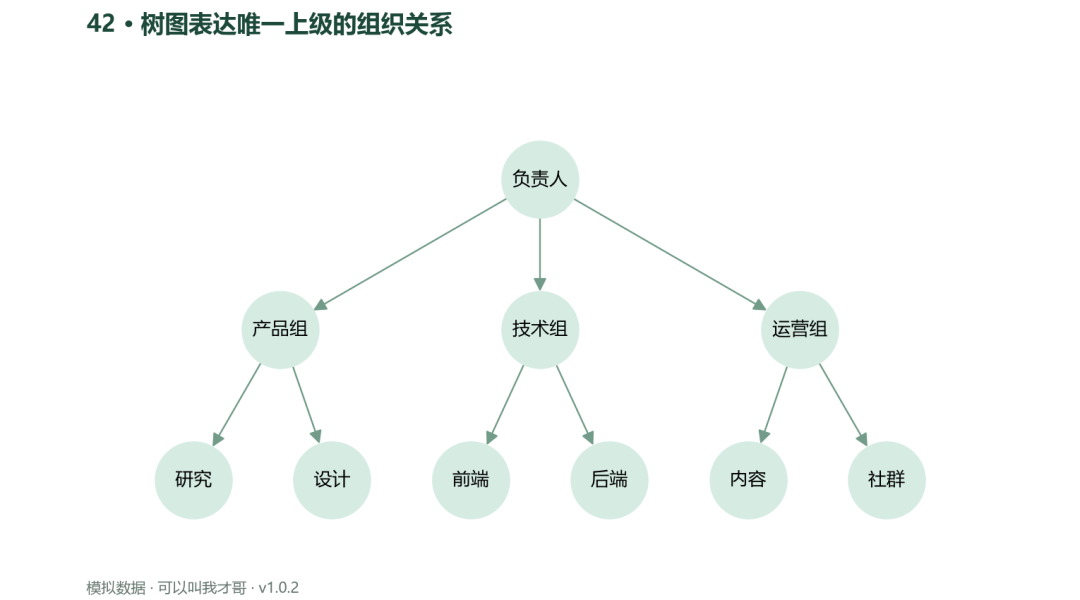

42｜组织树：树图表达唯一上级的组织关系
工具：NetworkX + Matplotlib。
负责人下面分产品、技术、运营，每组再连接两个岗位。树图表达的是从上级到下级的关系，位置只是组织层次的排布。
看图结果： 全图有 10 个节点、9 条上级到下级的边，只有负责人没有父节点，满足一棵有根树的结构。
实现思路： 用有向边建立 DiGraph，并检查它是否是有根有向树。布局显式安排每层坐标，节点间距和字体可以独立调整，比默认力导向布局更适合阅读组织结构。
"""案例 42：树图表达唯一上级的组织关系 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import networkx as nx
rng, fig, ax = start(42, "", size=(9, 5))
edges = [
("负责人", "产品组"),
("负责人", "技术组"),
("负责人", "运营组"),
("产品组", "研究"),
("产品组", "设计"),
("技术组", "前端"),
("技术组", "后端"),
("运营组", "内容"),
("运营组", "社群"),
]
df = pd.DataFrame(edges, columns=["上级", "下级"])
G = nx.DiGraph(edges)
pos = {
"负责人": (0, 0),
"产品组": (-3, -1),
"技术组": (0, -1),
"运营组": (3, -1),
"研究": (-4, -2),
"设计": (-2.4, -2),
"前端": (-0.8, -2),
"后端": (0.8, -2),
"内容": (2.4, -2),
"社群": (4, -2),
}
assert nx.is_arborescence(G)
nx.draw_networkx(
G,
pos,
ax=ax,
node_color="#D6ECE3",
node_size=2100,
font_family=FONT_NAME,
font_size=11,
arrows=True,
arrowstyle="-|>",
arrowsize=16,
edge_color="#729B89",
)
ax.margins(0.18)
ax.axis("off")
finish(42, "树图表达唯一上级的组织关系", fig, df)
别忽略： 组织树隐含每个非根节点只有一个父节点。矩阵式汇报、跨部门协作、兼职关系不能不加说明地硬塞进一棵树，应改用一般有向网络或分别表达正式与协作关系。

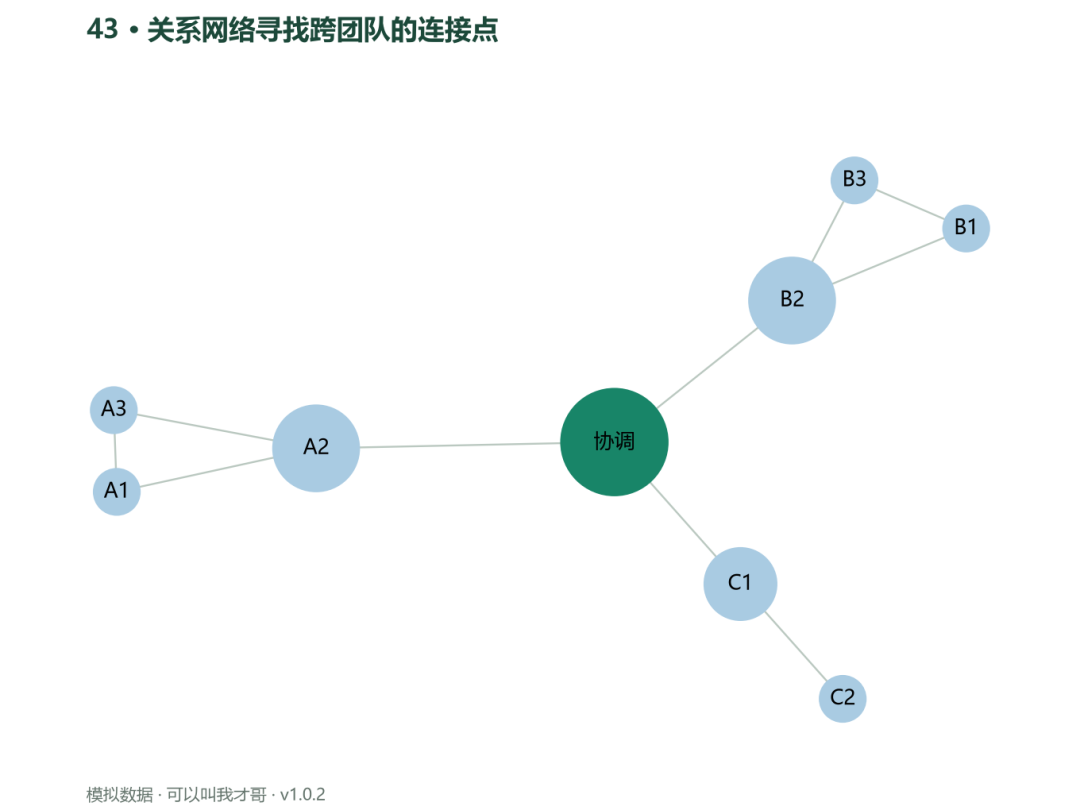

43｜关系网络：关系网络寻找跨团队的连接点
工具：NetworkX + Matplotlib。
两个团队内部紧密协作，通过一个协调节点与第三个小组连接。网络图把成员变成点、协作变成边，观察桥梁位置比把关系塞进名单更清楚。
看图结果： 协调节点位于多个团队之间，连接结构使其中介中心性较高；这项图指标不等于对该成员绩效的评价。
实现思路： spring_layout 使用固定种子，让同一数据的布局可复现。节点面积随中介中心性增加，突出位于较多最短路径上的成员；原始边和节点指标分别导出。
"""案例 43：关系网络寻找跨团队的连接点 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import networkx as nx
rng, fig, ax = start(43, "", size=(8, 6))
edges = [
("A1", "A2"),
("A2", "A3"),
("A3", "A1"),
("B1", "B2"),
("B2", "B3"),
("B3", "B1"),
("A2", "协调"),
("协调", "B2"),
("协调", "C1"),
("C1", "C2"),
]
df = pd.DataFrame(edges, columns=["成员1", "成员2"])
G = nx.Graph(edges)
centrality = nx.betweenness_centrality(G)
pos = nx.spring_layout(G, seed=43)
nx.draw_networkx(
G,
pos,
ax=ax,
node_size=[600 + 3500 * centrality[n] for n in G],
node_color=[
COLORS[0] if n == "协调" else "#A9CBE2" for n in G
],
font_family=FONT_NAME,
font_size=11,
edge_color="#BAC8C0",
)
ax.axis("off")
finish(
43,
"关系网络寻找跨团队的连接点",
fig,
{
"edges": df,
"nodes": pd.DataFrame(
{
"成员": list(G),
"中介中心性": list(centrality.values()),
}
),
},
)
别忽略： 中介中心性描述图上的结构，不等同于工作绩效、正式权力或实际控制权。边在这里是无向的协作存在关系，没有表示频次，不能从线长推断协作距离。

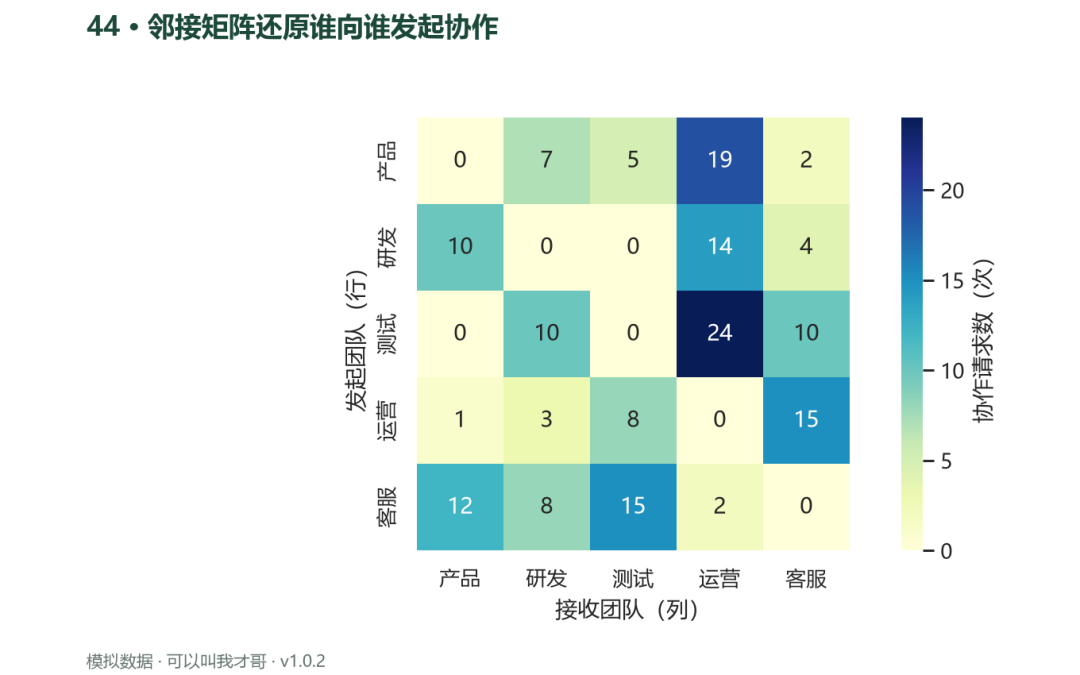

44｜有向邻接矩阵：邻接矩阵还原谁向谁发起协作
工具：Seaborn。
产品、研发、测试、运营、客服之间互相发起协作请求。将发起团队排在行、接收团队排在列，每个格子记录从行到列的次数。
看图结果： 矩阵共记录 169 次跨团队请求；产品到研发为 7 次，研发到产品为 10 次，方向差异得到保留。
实现思路： 矩阵不强制对称，因为产品向研发请求 20 次，不意味着研发也向产品请求 20 次。对角线设为零，表示本例只研究跨团队请求，颜色与格内数字共同表达计数。
"""案例 44：邻接矩阵还原谁向谁发起协作 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(44, "")
names = ["产品", "研发", "测试", "运营", "客服"]
matrix = rng.integers(0, 26, (5, 5))
np.fill_diagonal(matrix, 0)
df = pd.DataFrame(matrix, columns=names, index=names)
sns.heatmap(
df,
annot=True,
fmt="d",
cmap="YlGnBu",
ax=ax,
cbar_kws={"label": "协作请求数（次）"},
square=True,
)
ax.set(xlabel="接收团队（列）", ylabel="发起团队（行）")
finish(
44,
"邻接矩阵还原谁向谁发起协作",
fig,
df.rename_axis("发起团队").reset_index(),
{"总请求": int(matrix.sum()), "有向": True},
)
别忽略： 这不是相关系数热力图，不存在 -1 到 1 的范围。箭头方向已经由行列承担，必须把方向写在轴标题上，避免读者把需求来源与承接对象读反。

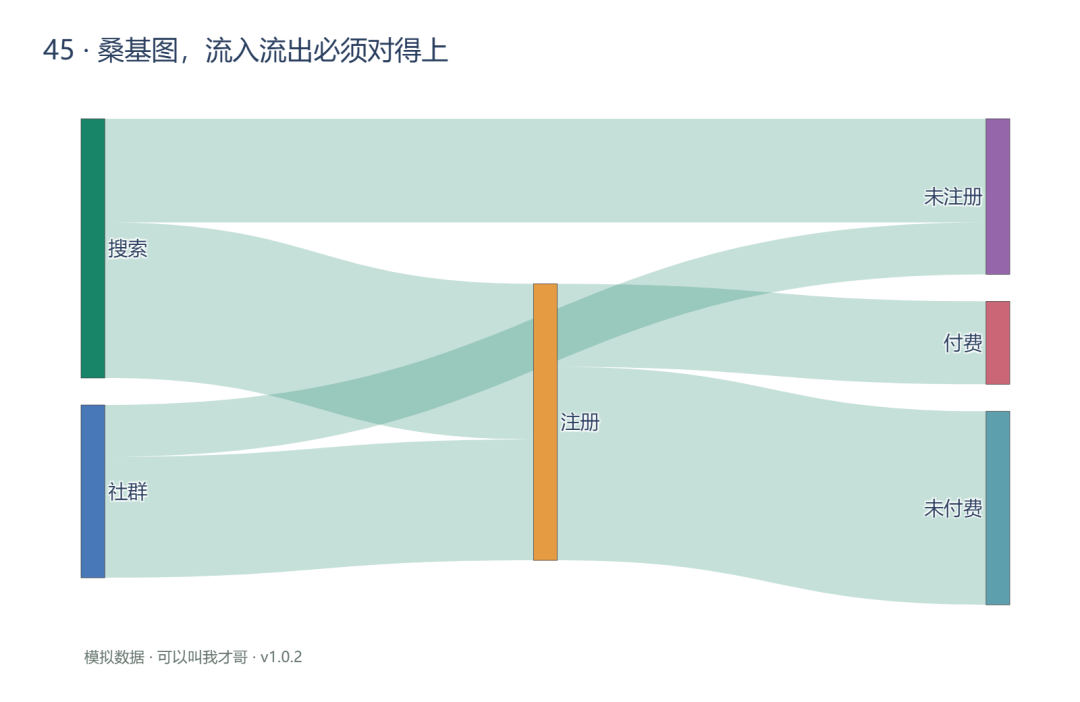

45｜桑基图：桑基图，流入流出必须对得上
工具：Plotly。
一千名用户从搜索和社群进入，部分注册，注册者再分成付费与未付费。桑基图用连线宽度表示流量，可以把渠道来源与后续去向放进同一条路径。
看图结果： 搜索 600 人、社群 400 人；640 人注册后，192 人付费、448 人未付费，另有 360 人在注册前结束路径。
实现思路： 边表使用 source、target 和 value，节点表单独保存编号与名称。注册节点的流入为 360 加 280，流出为 192 加 448，两侧都等于 640，代码会强制核对。
"""案例 45：桑基图，流入流出必须对得上 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
import plotly.graph_objects as go
labels = ["搜索", "社群", "注册", "未注册", "付费", "未付费"]
df = pd.DataFrame(
{
"source": [0, 0, 1, 1, 2, 2],
"target": [2, 3, 2, 3, 4, 5],
"value": [360, 240, 280, 120, 192, 448],
}
)
assert (
df.loc[df.target == 2, "value"].sum()
== df.loc[df.source == 2, "value"].sum()
)
assert df.loc[df.source.isin([0, 1]), "value"].sum() == 1000
fig = go.Figure(
go.Sankey(
node=dict(
label=labels, pad=25, thickness=22, color=COLORS
),
link=dict(
source=df.source,
target=df.target,
value=df.value,
color="rgba(24,133,104,0.25)",
),
)
)
finish(
45,
"桑基图，流入流出必须对得上",
fig,
{
"edges": df,
"nodes": pd.DataFrame(
{"id": range(6), "label": labels}
),
},
{
"源头人数": 1000,
"注册人数": 640,
"最终付费": 192,
"守恒": True,
},
)
别忽略： 未注册与未付费是终点，要作为独立去向保留下来。不能把流失用户直接删掉后仍声称流量守恒；如果每步允许同一个人重复进入，需要明确这里计的是事件而不是独立人数。
交互版在资料包 outputs/45_v1.0.2.html，可在本地浏览器打开。
文本、缺测与不确定性 · 46—50

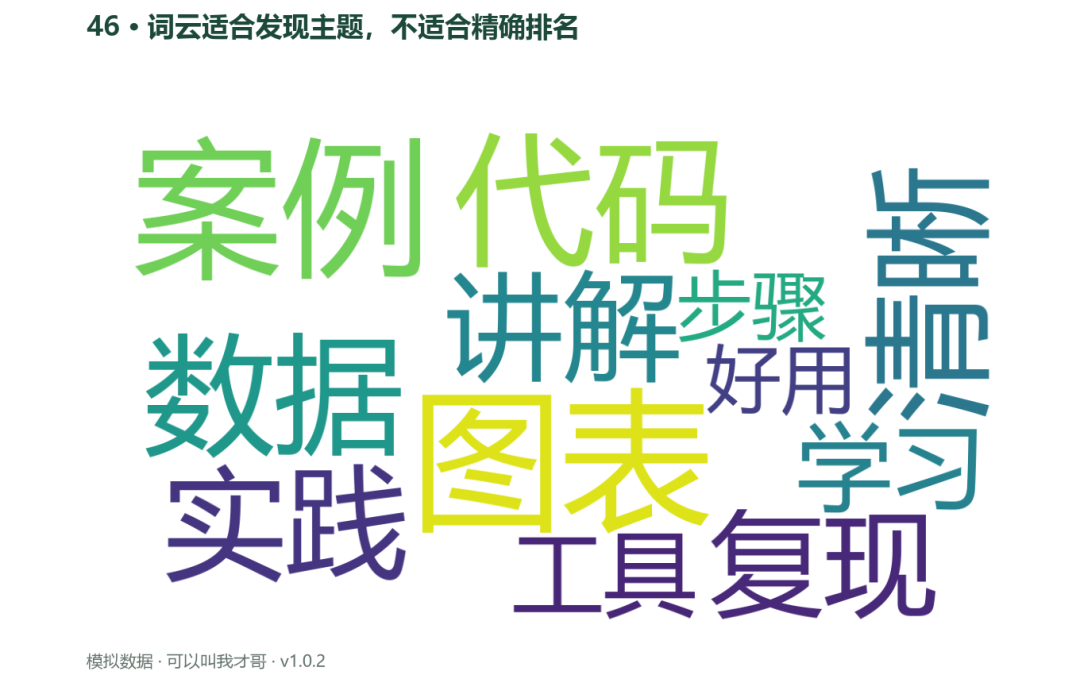

46｜中文词云：词云适合发现主题，不适合精确排名
工具：wordcloud + Matplotlib。
假设一批课程反馈已经分词，我们想快速了解大家常提什么。本例从预设词表模拟 700 个词，统计词频后生成中文词云，不读取他人的评论或歌词。
看图结果： 700 个模拟词中，图表出现 96 次。精确排序以导出的词频表为准。
实现思路： Counter 负责计数，WordCloud 通过 generate_from_frequencies 接收词频，指定中文字体和固定随机种子。提供的词序列 CSV 让读者能回溯每个频次的来源。
"""案例 46：词云适合发现主题，不适合精确排名 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from collections import Counter
from wordcloud import WordCloud
rng, fig, ax = start(46, "")
words = [
"代码",
"案例",
"图表",
"清晰",
"数据",
"实践",
"讲解",
"复现",
"学习",
"工具",
"好用",
"步骤",
]
weights = np.array(
[14, 13, 12, 11, 10, 9, 8, 7, 6, 4, 3, 3], dtype=float
)
tokens = rng.choice(words, 700, p=weights / weights.sum())
counts = Counter(tokens)
df = pd.DataFrame(
counts.items(), columns=["词", "频次"]
).sort_values("频次", ascending=False)
wc = WordCloud(
font_path=FONT,
width=1200,
height=650,
background_color="white",
colormap="viridis",
random_state=46,
collocations=False,
).generate_from_frequencies(counts)
ax.imshow(wc)
ax.axis("off")
finish(
46,
"词云适合发现主题，不适合精确排名",
fig,
{
"tokens": pd.DataFrame({"分词结果": tokens}),
"frequency": df,
},
{"总词数": len(tokens)},
)
别忽略： 词云的字体大小还受到排布与词长影响，不适合精确比较第一名与第二名。真实中文文本应先完成分词、停用词、同义词和大小写规则处理；词出现得多不自动等于用户态度正面。

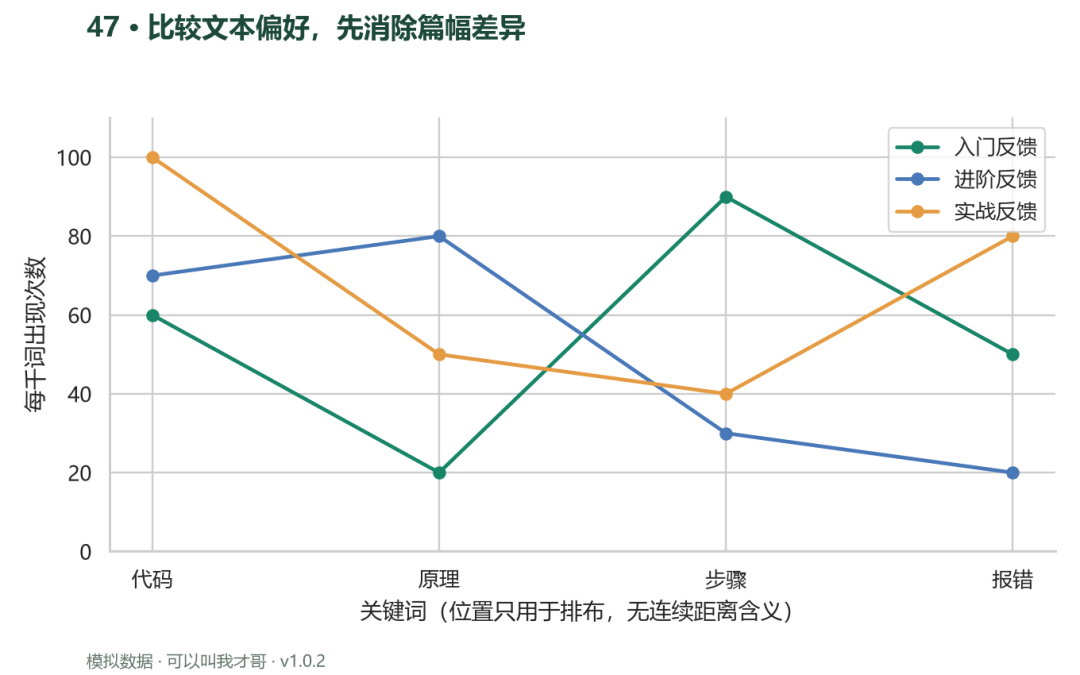

47｜归一化词频剖面：比较文本偏好，先消除篇幅差异
工具：Matplotlib。
三份语料分别有 2000、8000、5000 个词，直接比较代码一词出现多少次，会把篇幅差异当成内容偏好。我们先把每个关键词的次数转换为每千词出现次数。
看图结果： 入门语料里"步骤"出现 90 次/千词，实战语料里"代码"出现 100 次/千词。进阶语料更长，但归一化后不再因篇幅直接占优。
实现思路： 分母是各自语料的全部有效词数，不是当前四个关键词的合计。这样四个关键词的值不必相加等于 1000，仍然能在统一尺度上比较相对使用强度。
"""案例 47：比较文本偏好，先消除篇幅差异 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(47, "")
df = pd.DataFrame(
{
"语料": ["入门反馈", "进阶反馈", "实战反馈"],
"总词数": [2000, 8000, 5000],
"代码": [120, 560, 500],
"原理": [40, 640, 250],
"步骤": [180, 240, 200],
"报错": [100, 160, 400],
}
)
words = ["代码", "原理", "步骤", "报错"]
norm = df[words].div(df.总词数, axis=0) * 1000
for i, row in norm.iterrows():
ax.plot(words, row, "o-", label=df.语料.iloc[i], lw=2)
ax.set(
ylabel="每千词出现次数",
xlabel="关键词（位置只用于排布，无连续距离含义）",
ylim=(0, 110),
)
ax.legend()
finish(
47,
"比较文本偏好，先消除篇幅差异",
fig,
{"counts": df, "per_1000": norm.assign(语料=df.语料)},
)
别忽略： 折线只是帮助识别词频轮廓，词与词之间没有连续距离，不能解读斜率。真实文本比较还应检查文体、抽样时期与分词规则一致性，不能用几条高频词直接概括一个作者的全部风格。

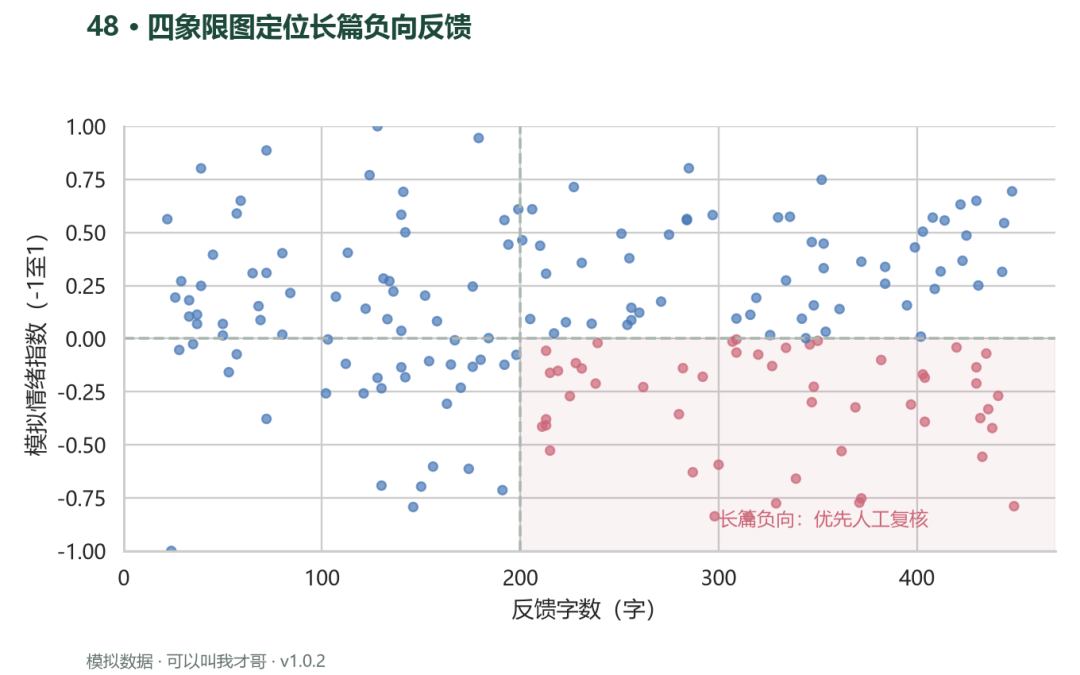

48｜情绪与长度四象限：四象限图定位长篇负向反馈
工具：Matplotlib。
反馈很多时，可以先把长篇负向反馈送入人工复核队列。本例横轴是字数，纵轴是直接模拟的情绪指数，200 字和零分是人为设定的两条参考线。
看图结果： 按 200 字与零分两条规则，51 条记录进入优先复核区。这是规则筛选数量，不是投诉识别准确率。
实现思路： 右下区域同时满足字数不少于 200 和情绪指数小于零，代码将这些记录标记并导出。散点保留全部样本，红色只表示需要优先复核，不表示系统已经判定投诉成立。
"""案例 48：四象限图定位长篇负向反馈 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, ax = start(48, "")
df = pd.DataFrame(
{
"反馈编号": range(1, 181),
"字数": rng.integers(20, 450, 180),
"情绪指数": np.clip(rng.normal(0.1, 0.4, 180), -1, 1),
}
)
threshold = 200
df["优先复核"] = (df.字数 >= threshold) & (df.情绪指数 < 0)
ax.axvspan(
threshold,
470,
ymin=0,
ymax=0.5,
color=COLORS[4],
alpha=0.08,
)
ax.scatter(
df.字数,
df.情绪指数,
c=np.where(df.优先复核, COLORS[4], COLORS[1]),
s=22,
alpha=0.7,
)
ax.axvline(threshold, color="#AAB6B0", ls="--")
ax.axhline(0, color="#AAB6B0", ls="--")
ax.set(
xlabel="反馈字数（字）",
ylabel="模拟情绪指数（-1至1）",
xlim=(0, 470),
ylim=(-1, 1),
)
ax.text(
300,
-0.88,
"长篇负向：优先人工复核",
fontsize=10,
color=COLORS[4],
)
finish(
48,
"四象限图定位长篇负向反馈",
fig,
df,
{
"人工设定长度阈值": threshold,
"优先复核条数": int(df.优先复核.sum()),
"指数来源": "直接模拟，未调用情感模型",
},
)
别忽略： 这里没有调用情感模型，也没有宣称具备真实识别准确率。换成模型分数后，需要检查标注集、阈值和讽刺表达等错误；分数为负也不意味着反馈没有建设性。

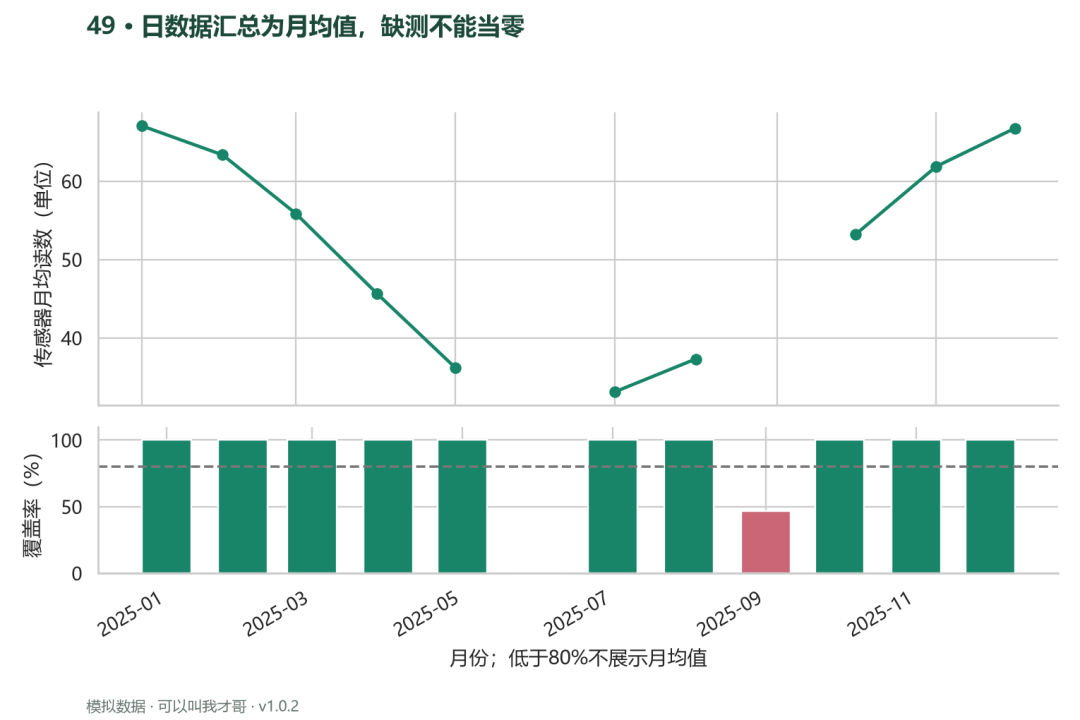

49｜覆盖率伴随的月均趋势：日数据汇总为月均值，缺测不能当零
工具：Matplotlib + pandas。
一年日数据中，六月整月缺失，九月前 16 天缺失。如果先填零再求月均，就会制造一场并不存在的骤降；如果只画有值月份，还会把缺口悄悄连起来。
看图结果： 六月覆盖率 0%，九月为 14/30≈46.7%，两个月都不显示月均值；其余月份保留完整观测。
实现思路： 先按月分别计算均值、有效天数和预期天数，再得到覆盖率。本例约定低于 80% 不展示月均值，上图保留断点，下图显示覆盖率，让读者知道为什么有些月份看不到趋势点。
"""案例 49：日数据汇总为月均值，缺测不能当零 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
rng, fig, axes = start(
49,
"",
size=(9, 6),
nrows=2,
gridspec_kw={"height_ratios": [2, 1]},
)
dates = pd.date_range("2025-01-01", "2025-12-31")
n = len(dates)
df = pd.DataFrame(
{
"日期": dates,
"读数": 50
+ 18 * np.cos(np.arange(n) / 365 * 2 * np.pi)
+ rng.normal(0, 6, n),
}
)
df.loc[df.日期.dt.month == 6, "读数"] = np.nan
df.loc[
(df.日期.dt.month == 9) & (df.日期.dt.day < 17), "读数"
] = np.nan
monthly = (
df.set_index("日期")
.resample("MS")
.读数.agg(["mean", "count", "size"])
)
monthly["coverage"] = monthly["count"] / monthly["size"]
monthly["shown"] = monthly["mean"].where(
monthly.coverage >= 0.8
)
assert monthly.loc["2025-06-01", "count"] == 0 and pd.isna(
monthly.loc["2025-06-01", "shown"]
)
axes[0].plot(monthly.index, monthly.shown, "o-", lw=2)
axes[0].set_ylabel("传感器月均读数（单位）")
axes[1].bar(
monthly.index,
monthly.coverage * 100,
width=20,
color=np.where(
monthly.coverage >= 0.8, COLORS[0], COLORS[4]
),
)
axes[1].axhline(80, ls="--", color="#777777")
axes[1].set(
ylabel="覆盖率（%）",
ylim=(0, 110),
xlabel="月份；低于80%不展示月均值",
)
fig.autofmt_xdate()
finish(
49,
"日数据汇总为月均值，缺测不能当零",
fig,
{"daily": df, "monthly": monthly.reset_index()},
)
别忽略： 80% 是演示阈值，不是通用统计标准。日记录不等于全天均值，如果原始数据按小时采样，还需要核对每天覆盖情况；缺测若有系统性，即使覆盖率高，均值也可能有偏。

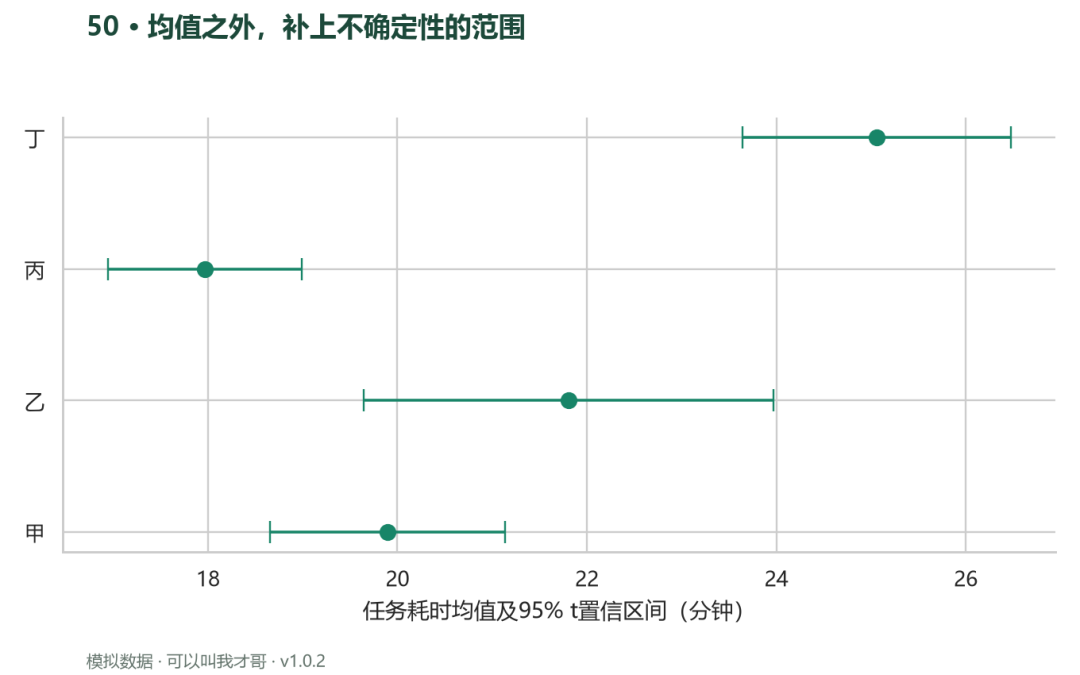

50｜均值及95%置信区间：均值之外，补上不确定性的范围
工具：Matplotlib + SciPy。
四组各抽 40 个独立样本，均值点旁边再加上 95% t 置信区间，帮助读者区分估计位置与估计精度。横向误差棒比高高的均值柱更节省视觉空间。
看图结果： 误差棒围绕各组均值展开，较大的样本波动会带来更宽区间。每组都是 40 个独立模拟样本，区间对象为总体均值。
实现思路： 区间半宽为 t 分位数乘以样本标准差再除以样本量平方根。代码使用自由度 n-1，明确区间针对总体均值，并用 SciPy 的 sem 计算结果交叉核对。
"""案例 50：均值之外，补上不确定性的范围 | v1.0.2 | 才哥AGI | 全部为模拟数据。"""
from common_v1_0_2 import *
from scipy.stats import t, sem
rng, fig, ax = start(50, "")
df = pd.DataFrame(
{
"组别": np.repeat(["甲", "乙", "丙", "丁"], 40),
"耗时": np.r_[
rng.normal(20, 4, 40),
rng.normal(22, 7, 40),
rng.normal(19, 3, 40),
rng.normal(24, 5, 40),
],
}
)
summary = df.groupby("组别", sort=False).耗时.agg(
["mean", "std", "count"]
)
summary["halfwidth"] = (
t.ppf(0.975, summary["count"] - 1)
* summary["std"]
/ np.sqrt(summary["count"])
)
for name, g in df.groupby("组别", sort=False):
assert np.isclose(
summary.loc[name, "halfwidth"],
t.ppf(0.975, len(g) - 1) * sem(g.耗时),
)
ax.errorbar(
summary["mean"],
np.arange(4),
xerr=summary.halfwidth,
fmt="o",
capsize=6,
ms=8,
color=COLORS[0],
)
ax.set(
yticks=np.arange(4),
yticklabels=summary.index,
xlabel="任务耗时均值及95% t置信区间（分钟）",
)
finish(
50,
"均值之外，补上不确定性的范围",
fig,
{"raw": df, "summary": summary.reset_index()},
{
"置信水平": 0.95,
"区间对象": "总体均值",
"每组独立样本": 40,
"重复测量": False,
},
)
别忽略： 95% 描述的是在相同抽样机制下反复构造区间的长期覆盖率，不是 95% 的个体落在这根误差棒内。区间重叠也不能直接替代组间差异检验，重复测量或强偏态数据需要调整估计方法。
三、把示例换成自己的数据
第一步：保留字段含义，替换数据来源
先看案例 CSV 的列名和单位，再把代码中的模拟部分替换成 read_csv、read_excel 或数据库查询。不要只让新表的列名碰巧相同：订单数是否去重、收入是否退款后、时间属于哪个时区，都决定图究竟表达什么。
例如堆叠收入图要求同一季度的三类收入互斥；桑基图要求节点编号与边表对应；组织树要求每个下级只有一个正式上级。数据类型对了，业务含义仍可能不对。
第二步：把绘图前检查留住
比例求和、余额恒等式、价格上下界和流量守恒都可以写成断言。它们不是为了把错误藏起来，而是让脚本在数据不满足前提时停下来。
缺失值与异常值应分别处理：缺失表示没有观测，异常表示有观测但值得复核。不要因为都影响图形外观，就统一填零或直接删除。第 28 例与第 49 例可以作为这两种问题的起点。
第三步：检查表达是否超过证据
看到了正相关，就写当前样本存在正相关；看到了长篇负向反馈，就写进入人工复核队列。把"证明有效""找到了原因""识别准确"留给有相应设计与验证的数据。
不确定性也要说清对象。标准差描述个体离散程度，标准误与置信区间描述估计的不确定性，不能因为它们都能画成误差棒就互换含义。Seaborn 误差棒说明对这两类用途有清楚区分。
第四步：最后再调整排版
先确认图名与图形结构一致，再调整标题、字号和颜色。类别颜色保持稳定，连续值使用有顺序的色阶，有正负方向时才使用以零或目标值为中心的发散色阶。
本指南使用静态图作为正文插图。手机上遇到散点矩阵、网络和三维曲面，请点开原图或查看配套交互版；如果只挑其中一图放进日常报告，最好围绕那一个问题重新放大标签与注释。
以上就是这次的 50 个案例。建议先选一张与你手头问题最接近的图，跑通以后再换数据；确认计算与含义没有变化，再考虑配色和排版。能把一个问题说明白，比再收藏十张图更有用。如果你在实践过程中有新的思考、改进了某个案例的写法，也欢迎分享到云栈社区的技术论坛，和大家一起讨论。
附录：公共模块完整实现
下面文件保存为 cases/common_v1_0_2.py，与 50 个案例脚本放在同一目录。 start 创建独立随机数生成器与画布，finish 保存 CSV、图像与指标。它不替代案例中的数据生成和绘图逻辑。
"""v1.0.2 | 才哥AGI | 2026-09-13 | 统一导出与中文字体。"""
from pathlib import Path
import os, json
import numpy as np
import pandas as pd
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
from matplotlib import font_manager
import seaborn as sns
ROOT = Path(__file__).resolve().parents[1]
OUT = ROOT / "outputs"
OUT.mkdir(exist_ok=True)
FONT = None
for name in [
"Microsoft YaHei",
"Noto Sans CJK SC",
"SimHei",
"PingFang SC",
]:
try:
FONT = font_manager.findfont(
name, fallback_to_default=False
)
break
except ValueError:
pass
if FONT is None:
raise RuntimeError(
"请安装 Noto Sans CJK SC 中文字体后重新运行。"
)
FONT_NAME = font_manager.FontProperties(fname=FONT).get_name()
COLORS = [
"#188568",
"#4878B7",
"#E59B42",
"#9566AA",
"#CB6677",
"#5D9FAD",
]
sns.set_theme(style="whitegrid", font=FONT_NAME, palette=COLORS)
plt.rcParams.update(
{
"axes.unicode_minus": False,
"font.size": 12,
"axes.titlesize": 16,
"axes.labelsize": 12,
"figure.dpi": 150,
"savefig.dpi": 170,
"svg.fonttype": "path",
"axes.spines.top": False,
"axes.spines.right": False,
}
)
(
os.environ.setdefault(
"BROWSER_PATH",
r"C:\Program Files\Google\Chrome\Application\chrome.exe",
)
if os.name == "nt"
else None
)
def start(n, title, size=(8, 5), **kwargs):
rng = np.random.default_rng(20260913 + n)
fig, ax = plt.subplots(figsize=size, **kwargs)
return rng, fig, ax
def finish(n, title, fig, df, metrics=None):
stem = f"{n:02d}_v1.0.0"
if not isinstance(df, dict):
df = {"data": df}
tables = []
for key, table in df.items():
filename = f"{stem}_{key}.csv"
table.to_csv(
OUT / filename,
index=False,
encoding="utf-8-sig",
float_format="%.9g",
)
tables.append(filename)
if hasattr(fig, "write_image"):
fig.update_layout(
template="plotly_white",
width=1000,
height=650,
title=dict(text=f"{n:02d} · {title}", x=0.04),
font=dict(family=FONT_NAME, size=18),
colorway=COLORS,
margin=dict(t=110, b=90, l=75, r=65),
)
fig.add_annotation(
text="模拟数据 · 可以叫我才哥 · v1.0.2",
x=0,
y=-0.13,
xref="paper",
yref="paper",
showarrow=False,
font=dict(size=14, color="#64746C"),
)
fig.write_html(
OUT / f"{n:02d}_v1.0.2.html",
include_plotlyjs="directory",
auto_open=False,
)
fig.write_image(OUT / f"{n:02d}_v1.0.2.png", scale=1.6)
fig.write_image(OUT / f"{n:02d}_v1.0.2.svg")
else:
fig.suptitle(
f"{n:02d} · {title}",
x=0.08,
ha="left",
fontweight="bold",
color="#1C493A",
)
fig.text(
0.08,
0.012,
"模拟数据 · 可以叫我才哥 · v1.0.2",
fontsize=9,
color="#64746C",
)
fig.tight_layout(rect=(0, 0.04, 1, 0.94))
fig.savefig(OUT / f"{n:02d}_v1.0.2.png")
fig.savefig(OUT / f"{n:02d}_v1.0.2.svg")
plt.close(fig)
record = dict(
case=n,
title=title,
seed=20260913 + n,
synthetic=True,
tables=tables,
metrics=metrics or {},
)
(OUT / f"{stem}_metrics.json").write_text(
json.dumps(
record,
ensure_ascii=False,
indent=2,
allow_nan=False,
default=lambda v: v.item(),
),
encoding="utf-8",
)
print(f"PASS {n:02d}{title}", flush=True)
发表于 7 天前
|
查看: 1|
回复: 0
