嵌入式开发中PlantUML绘制时序图与状态机实践

在嵌入式开发中，设计文档和系统架构图是沟通需求、梳理逻辑的核心工具。但传统的拖拽式绘图工具效率低、难以维护，而 PlantUML 通过代码生成图表的方式，完美解决了这一问题。

它不仅支持 UML 图，还能绘制网络拓扑、状态机等嵌入式常用图表，代码即文档，版本可控！

一、PlantUML 环境

我们可以使用 PlantUML 在线服务器，也可以自己安装本地环境。

1、PlantUML 在线服务器

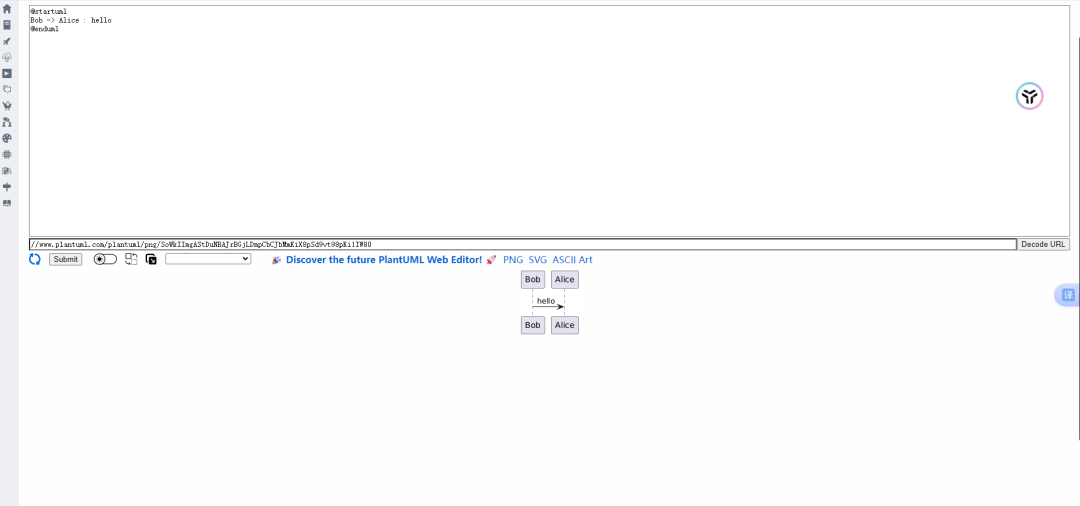

在线服务器提供了个很简洁的界面，在编辑区编写 PlantUML 代码，对应地就能显示绘图效果；可以导出 PNG 、 SVG 、 ASCII Art 三种格式。

http://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa700001

2、本地环境

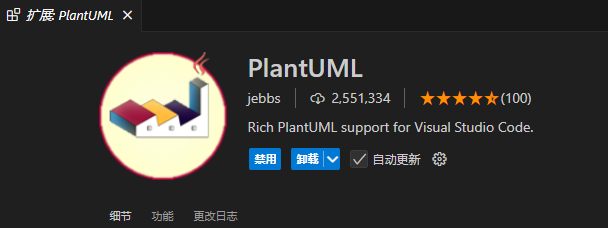

我们可以搭建本地环境：VS Code 中安装 PlantUML 插件。

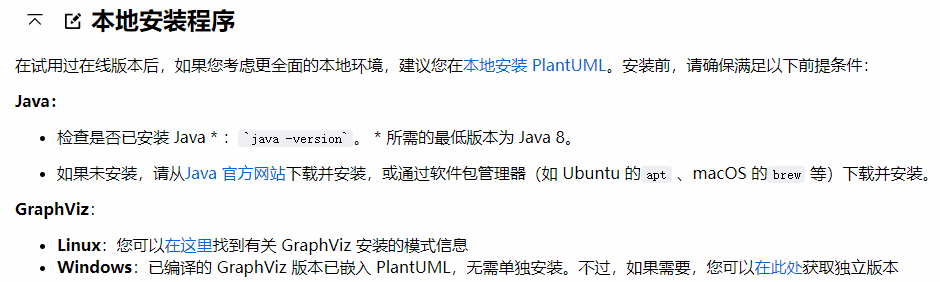

搭建本地环境需要依赖 Java 与 GraphViz ：

PlantUML 快速入门指南：https://plantuml.com/zh/starting
Java：https://www.oracle.com/java/technologies/downloads
Graphviz：https://graphviz.org/download/

二、绘制时序图

在嵌入式开发中，常常需要梳理各种业务流程的时序，比如嵌入式设备与传感器、外设的通信协议解析。

假设需要通过 I2C 读取温湿度传感器的数据，时序图可清晰展示主从设备交互。PlantUML 代码示例如：

@startuml
participant MCU as "主控MCU"
participant Sensor as "温湿度传感器"

MCU -> Sensor: 发送启动信号（START）
MCU -> Sensor: 发送设备地址（0x44）
activate Sensor #LightBlue

alt 地址匹配成功
    Sensor --> MCU: ACK响应
    MCU -> Sensor: 读取温湿度寄存器
    Sensor --> MCU: 发送数据字节（2 Bytes）
else 地址不匹配
    Sensor --> MCU: NACK响应
    MCU -> MCU: 错误处理
end
deactivate Sensor
@enduml

效果：

图中展示了 I2C 通信的启动、寻址、数据传输和异常处理流程，箭头方向明确，逻辑一目了然。

代码解读：

1、起始、结束声明

@startuml
@enduml

2、参与者定义

participant MCU as "主控MCU"
participant Sensor as "温湿度传感器"

3、消息交互

MCU -> Sensor: 发送启动信号（START）
MCU -> Sensor: 发送设备地址（0x44）

• -> 表示从一个参与者向另一个参与者发送消息的箭头。

4、激活参与者

activate Sensor #LightBlue

• activate 关键字用于激活一个参与者，表示该参与者开始处理接收到的消息。
• #LightBlue 是给激活状态添加的颜色，这里将温湿度传感器的激活状态标记为浅蓝色，方便在可视化的时序图中区分。

5、条件分支处理

alt 地址匹配成功
    Sensor --> MCU: ACK响应
    MCU -> Sensor: 读取温湿度寄存器
    Sensor --> MCU: 发送数据字节（2 Bytes）
else 地址不匹配
    Sensor --> MCU: NACK响应
    MCU -> MCU: 错误处理
end

• alt 和 else 关键字用于创建条件分支，根据不同的条件执行不同的操作。

6、停用参与者

deactivate Sensor

• deactivate 关键字用于停用一个参与者，表示该参与者完成了当前的处理任务。这里表示温湿度传感器处理完与主控 MCU 的通信交互，结束激活状态。

三、绘制状态机图

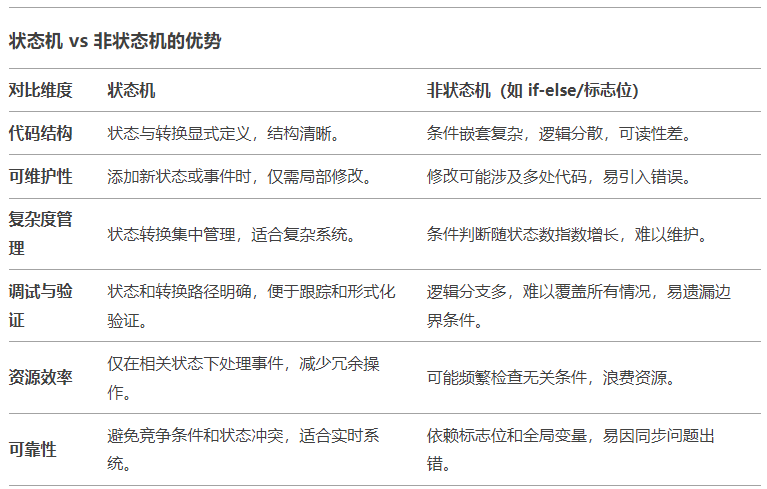

在嵌入式开发中，常常使用状态机模型来管理系统的复杂行为，确保逻辑清晰且可靠。

嵌入式设备的状态管理，如低功耗模式切换、故障恢复机制，都离不开状态机。

比如智能手表的电源状态切换（运行、休眠、充电、故障），PlantUML 代码示例如：

@startuml
state "休眠" as Sleep
state "运行" as Active
state "充电" as Charging
state "故障" as Error

 --> Sleep : 上电初始化
Sleep --> Active : 用户按键唤醒
Active --> Sleep : 无操作超时
Active -right-> Charging : 插入充电器
Charging --> Active : 充满电
Active --> Error : 硬件异常
Error -->
 : 重启复位
@enduml

代码解读：

1、状态定义

state "休眠" as Sleep
state "运行" as Active
state "充电" as Charging
state "故障" as Error

• state 关键字用于定义状态图中的状态。

2、初始状态及状态转换

 --> Sleep : 上电初始化

• 表示状态图的初始状态，即设备的起始点。
• --> 表示状态之间的转换箭头。
• : 上电初始化 是转换的触发条件。整个语句表示设备上电后，首先进行初始化操作，然后进入“休眠”状态。

通过代码定义状态转移条件，方便迭代修改，避免图形拖拽导致的错位问题。

四、类图

类图是描述嵌入式系统中各个类以及它们之间关系的一种重要工具。例如，对于一个智能温度控制系统，需要考虑温度传感器、微控制器、显示器、按键等实体，以及它们之间的数据传输和控制关系。PlantUML 代码示例如：

@startuml
class TemperatureSensor {
    - temperatureValue: float
    + readTemperature(): float
}

class MicroController {
    - processedData: float
    + processData(temperature: float): void
    + controlOutput(): void
}

class Display {
    - displayMode: int
    + showData(data: float): void
}

class Button {
    - buttonState: bool
    + checkButtonState(): bool
}

TemperatureSensor "1" --> "1" MicroController : sends data
MicroController "1" --> "1" Display : sends data
MicroController "1" --> "1" Button : checks state
@enduml

五、其它图表

1、部署图

嵌入式系统中，部署图需要展示硬件节点和软件组件的分布情况。常见的应用场景可能有智能家居、工业控制、车载系统等。

嵌入式系统的硬件连接拓扑，如物联网网关的模块部署。智能家居网关连接示意图 PlantUML 代码示例如：

@startuml
nwdiag {
  network SmartHome {
    address = "192.168.1.x/24"

    gateway [address="192.168.1.1", description="主控单元"];
    zigbee [address="192.168.1.2", description="Zigbee协调器"];
    sensor1 [address="192.168.1.3", description="温度传感器"];
    sensor2 [address="192.168.1.4", description="人体红外"];
  }
}
@enduml

2、活动图

嵌入式系统启动自检、中断处理流程。设备上电自检（POST）流程活动图：

@startuml
start
:上电初始化;
if (电源电压正常?) then (是)
  :初始化外设;
  if (内存校验通过?) then (是)
    :加载固件;
    :启动主任务;
  else (否)
    #red:触发看门狗复位;
  endif
else (否)
  #red:进入安全关机模式;
endif
stop
@enduml

用 PlantUML 让你的嵌入式设计既专业又高效，从此告别“画图两小时，改图一整天”！
