显卡端的线缆先烫了手，最后熔毁的却是电源端插头。Hardware Unboxed 手里这张 ROG Astral RTX 5090 的经历，把供电保护这个老问题直接摆到了台面上。测出电流异常之后，怎样才能让显卡及时停止取电？现有的保护机制又能不能照顾到线缆的另一头？
烫在显卡旁，烧在另一头
Steve 先摸到显卡端线缆烫得不对劲，接入 WireView 监测器一看，六路供电里只剩两路还在扛电流。接着他拆掉监测器继续增加负载，最终发现熔毁点并不在显卡这头，而是电源端接口。
线材加上两端接点，才构成完整的取电路径。显卡这头测到的逐路电流，可以反映负载是否集中在少数线路上；温度传感器只代表它所在位置的温升。至于电源端接点有多热，还得看另一头的表现。
GPU 核心温度再好看，也不代表沿途每个接口都安稳。
插头到位，电流未必均分
RTX 5090 参考设计的整卡功耗是 575W。考虑到显卡还会从主板插槽取一部分电，这个数字并不等于 12V-2x6 接口的实时负载，但它足以说明这组小触点为什么一直被玩家盯着。
接口上有六个 +12V 供电触点和六个回流触点。各条路径的接触电阻并不相同，分到的电流自然也有差异；一旦某条路径接触变差甚至断开，剩余的路径就得扛下更大的电流。对于同一段导体，电阻不变时电流翻倍，发热功率会变成原来的四倍。所以即使总功耗没有超标，局部依然可能过热。

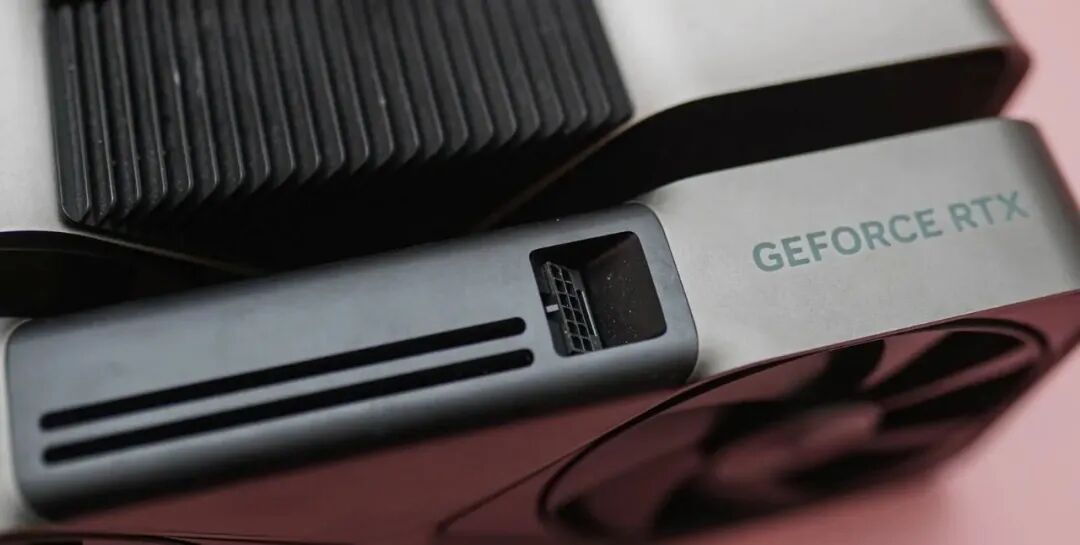

12V-2x6 相比旧版 12VHPWR，最明显的改动是加长了插座供电触点、缩短了感应触点。插入时先建立供电接触，再接通感应连接；松脱时感应连接先断开，专门改善插头没完全到位却仍然高功率取电的情况。
不过这几根感应针不负责检测逐路电流。插头插到位之后，接点质量、压接工艺和导线状态，仍然会影响各条线路的电流分配。
报警之后，谁来按关机
这次出事的 Astral 本身自带 Power Detector+，可以检测六个供电针脚的异常状态，并配合 GPU Tweak III 向用户发出提醒。
华硕从 GPU Tweak III v2.1.8.0 开始加入了自动关机功能。在普通线材配置下，只有当单针电流持续超过 12.5A 并达到设定时长后，才会进入关机倒计时。等待时间可以调整，倒计时也能手动取消——保护是否介入，取决于软件版本、软件是否在运行以及具体参数设置。
不过我更在意的是：异常出现之后，能不能及时停止取电。玩家买旗舰卡是拿来打游戏的，没人想兼职盯着电表看。
保护也得顾上电源那头
外置设备可以在一定程度上补上这个关机动作。WireView Pro II 支持逐针电流和温度监测，按照说明书接好主板电源按键分接线、设置阈值和等待时间之后，就能模拟按电源键来触发关机。但少了这根控制线，对应的关机功能根本不会工作。
海盗船的 ThermalProtect 方案则把温控开关放在距离显卡端约 30mm 的线梳里，标称触发温度是 65℃±5℃。它通过断开感应线连接，促使显卡降低取电或停止工作，而不是直接切断 12V 主供电，因此主机其他部分可能仍在运行。
需要注意的是，这个 65℃ 对应的是温控开关所在位置，并不能直接反映电源端接头的真实热点。关机动作到底能不能及时触发，既要看触发条件的设定，也要看异常点是否恰好落在监测范围内。

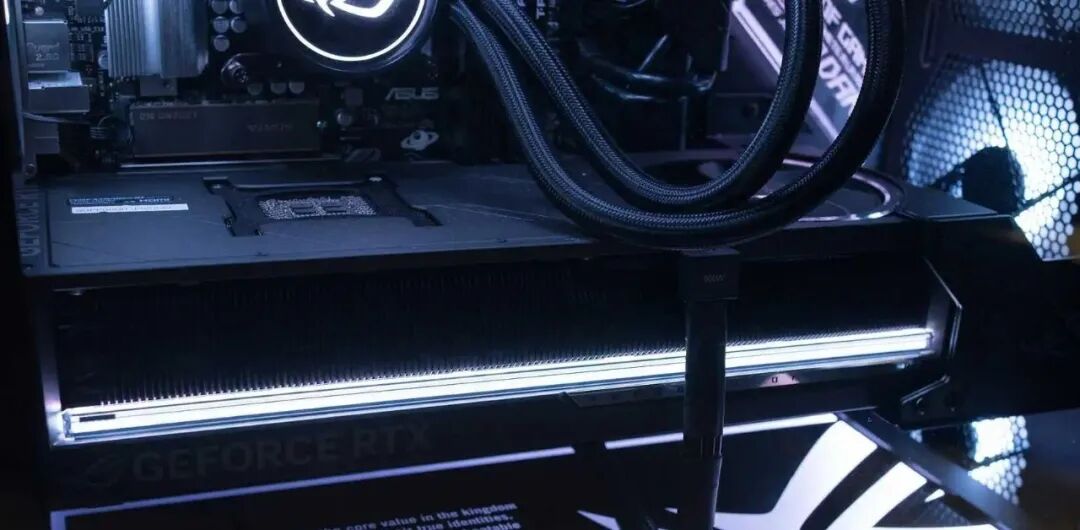

如果你已经装好了 5090，请务必将两端插头插到位，并留出自然的弯线空间，这样可以减少接触不足和侧向拉扯。下调功耗上限确实能减轻电流负担，但修不好已经损坏的接点。一旦闻到异味、看到变色或收到异常报警，应该立即停机检查两端接口。
这次熔毁毕竟发生在电源端。旗舰卡的供电保护，必须沿着整条取电路径来考虑，同时也要把异常提醒真正落实成及时的保护动作。
你会为了接口异常时自动关机，多接一根主板控制线吗？还是更希望显卡出厂就把这件事管好？
