基于AvalonDock的WPF设备诊断：实时采集、报警与大模型闭环

最近一直在用 AvalonDock 这个组件，把以前写过的模块重新布局。本文从一个可编译运行的 WPF 项目出发，拆解实时采集、阈值报警、SQLite 上下文检索与大模型诊断怎么串成闭环，并复盘四个容易被“界面已经能跑”掩盖的工程问题。

🎯 开头：报警响了，然后呢

车间里最让人头疼的往往不是设备报错，而是报错之后那段空白：报警代码摆在屏幕上，温度、电流、位置偏差散落在不同页面，维修记录还得翻表格。老师傅看一眼能猜出八九分，新同事却可能绕半天。

本文拆解的 DeviceDiagnosisApp，尝试用 .NET 8、WPF、MVVM、SQLite 和大模型把这条链路接起来。读完你能带走三样东西：一条可落地的诊断数据流、一套“AI 失败也能工作”的降级设计，以及几个原型走向生产前必须补上的坑。

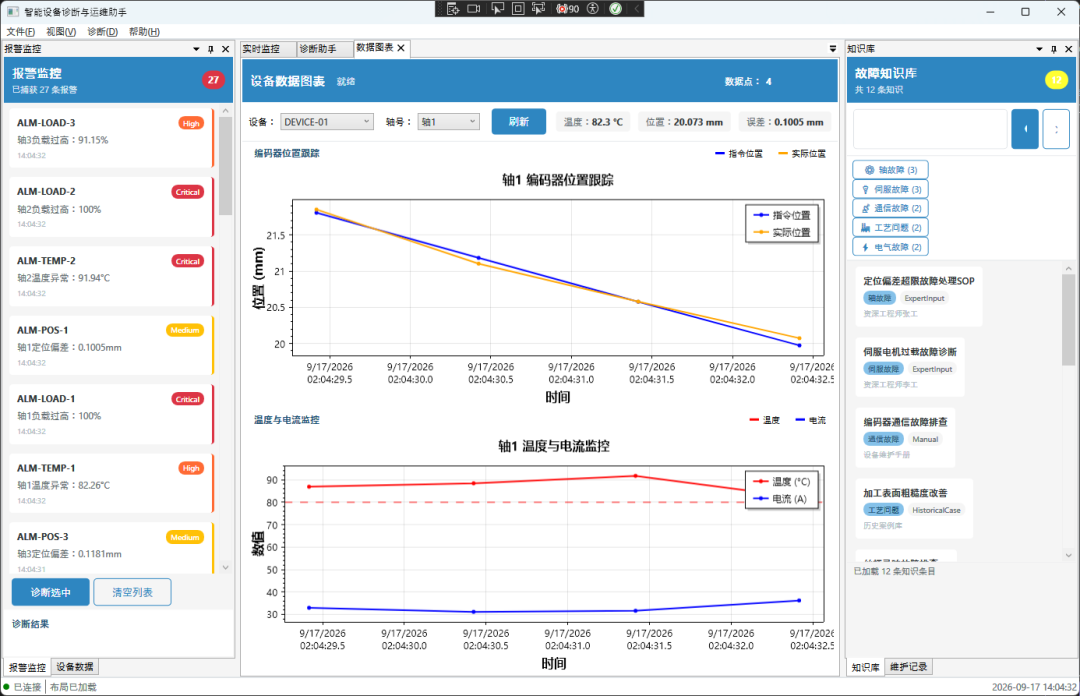

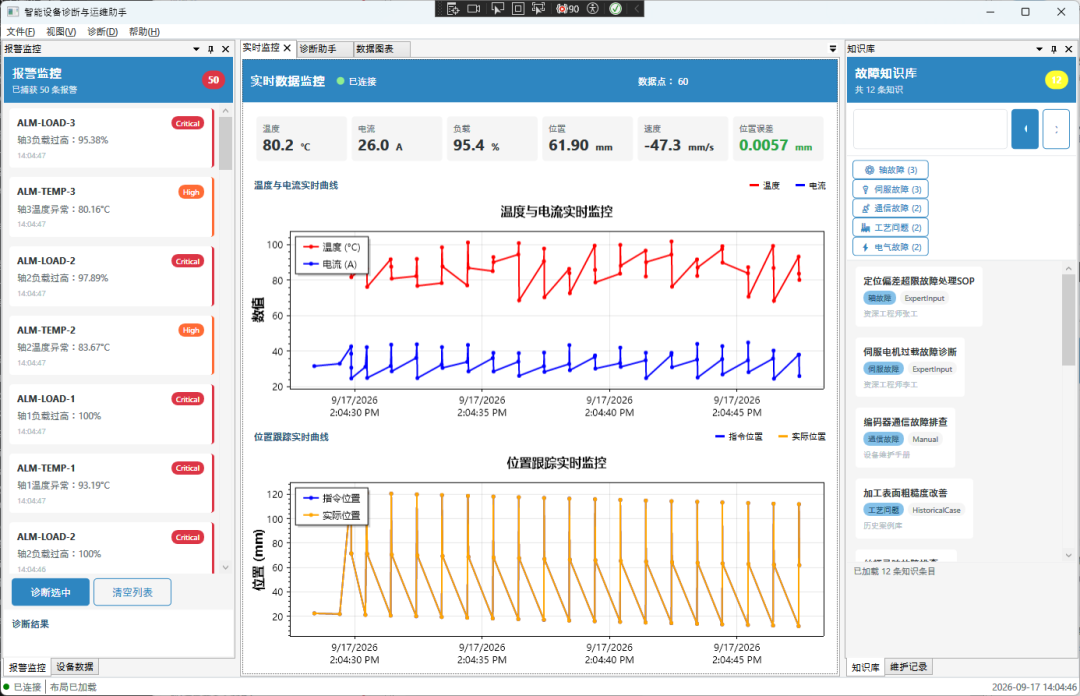

看看 AvalonDock 布局

🔍 先看全貌：它不是一个聊天窗口

很多“AI 诊断”演示，做着做着就成了输入框加 API。这个项目不太一样，它先搭设备软件的骨架，再把模型放进诊断环节：

1. DeviceMonitorService 每秒生成三条轴数据；
2. 采集值写入线程安全的最新值表和历史队列；
3. 温度、负载、位置误差越过阈值时发布报警事件；
4. ViewModel 切回 WPF UI 线程，刷新曲线和报警列表；
5. 用户触发诊断后，服务查询最近六个月维保记录和前三条知识条目；
6. 大模型返回结构化原因与建议；API 不可用时，本地规则立即接班。

这条链路的重点不是“用了 AI”，而是 先形成确定性数据闭环，再让概率模型参与判断。顺序反过来，系统很容易变成一本正经地猜。

项目技术栈也比较克制：.NET 8、WPF、CommunityToolkit.Mvvm、EF Core SQLite、ScottPlot，以及兼容 OpenAI 协议的 DeepSeek 接口。依赖注入集中在启动阶段完成，界面只依赖接口：

services.AddDbContext<AppDbContext>();
services.AddSingleton<IDeviceDataService, SqliteDeviceDataService>();
services.AddSingleton<IAlarmService, SqliteAlarmService>();
services.AddSingleton<IMaintenanceLogService, SqliteMaintenanceLogService>();
services.AddSingleton<IKnowledgeBaseService, SqliteKnowledgeBaseService>();
services.AddSingleton<IDiagnosisService, AgentDiagnosisService>();
services.AddSingleton<IDeviceMonitorService, DeviceMonitorService>();

看起来只是几行注册，实际划出了三层边界：采集是采集，资料查询是资料查询，诊断编排是诊断编排。以后把模拟数据换成 OPC UA、Modbus TCP 或厂商 SDK，原则上不用重写诊断界面。

🧠 实时数据流：别拿 UI 线程硬扛采集

WPF 有一条老规矩：ObservableCollection 和绑定属性最好由创建它们的 UI 线程修改。项目里的采集由 System.Threading.Timer 触发，自然落在后台线程；ViewModel 收到事件后，再通过 Dispatcher 更新界面。

privatevoidOnDataUpdated(object? sender, DeviceDataEventArgs e)
{
    Application.Current.Dispatcher.Invoke(() =>
    {
        CurrentTemperature = e.Data.TemperatureCelsius;
        CurrentLoad = e.Data.LoadPercent;
        PositionError = e.Data.PositionError;
        LastUpdateTime = e.Data.Timestamp;

        TemperatureHistory.Add(e.Data.TemperatureCelsius);
while (TemperatureHistory.Count > 60)
        {
            TemperatureHistory.RemoveAt(0);
        }
    });
}

短，却关键。

采集层用 ConcurrentDictionary 保存各轴最新值，用 ConcurrentQueue 保存历史值。每个“设备 + 轴”最多留 3600 个点；当前周期是一秒，因此单轴约保留一小时窗口。界面曲线只留最近 60 个点，约一分钟。一个负责计算与追溯，一个负责显示，别混成一锅粥。

不过这里也藏着性能拐点。Dispatcher.Invoke 是同步调用，采集线程会等 UI 更新结束。当前只有一台设备、三根轴、每秒一次，压力不大；若扩展到数百测点和 100 ms 周期，UI 一卡，采集也跟着排队。更稳的做法是让采集只写有界缓冲区，UI 按固定帧率批量取最新数据：

privatereadonly Channel<DeviceDataEntity> _updates =
    Channel.CreateBounded<DeviceDataEntity>(new BoundedChannelOptions(1024)
    {
        FullMode = BoundedChannelFullMode.DropOldest,
        SingleReader = true,
        SingleWriter = false
    });

publicboolPublish(DeviceDataEntity data) => _updates.Writer.TryWrite(data);

这段模板的取舍很明确：实时看板优先显示“最新状态”，在消费跟不上时丢弃旧帧，避免内存无边界增长。若数据用于质量追溯，就不能丢，应改走数据库批量落盘。两条通道，各干各的。

🚨 阈值报警：能报出来，还不够

项目设置了三组直观阈值：温度高于 80℃、负载高于 90%、位置误差绝对值高于 0.08 mm。超过更高阈值时，严重程度升级为 Critical。这类规则解释性强，现场人员一眼能懂，很适合第一版。

问题也来得直接：只要温度连续十秒超限，同一个轴就可能连续产生十条报警。响个不停。真接到短信、声光器或工单系统，值班人员大概率先把通知关掉。

生产实现至少应补三件事：

• 迟滞：80℃触发，降到 78℃以下才恢复，避免阈值附近反复横跳；
• 去重窗口：同设备、同轴、同类型报警在限定时间内合并；
• 状态机：明确 Normal → Active → Acknowledged → Resolved，而不是每次采样都创建新记录。

还有一个细节。界面上的“暂停采集”按钮目前只翻转 IsCollecting 和提示文字，并没有通知 DeviceMonitorService 停止定时器。也就是说，屏幕写着“已暂停”，后台仍在采。这个问题不玄乎，却很典型：UI 状态不等于领域状态。命令应调用服务的 StartAsync、PauseAsync 或取消令牌，状态再由服务反向通知界面。

🛠 诊断核心：先取证，再问模型

AgentDiagnosisService 的可取之处，是没有把报警描述原样丢给模型。它先查询关联轴最近六个月的维保记录，再检索最相关的三条知识库内容，最后连同报警代码、严重程度和参数快照一起组成上下文。

var maintenanceLogs =
await _logService.GetMaintenanceLogsAsync(alarm.RelatedAxisId, 6);

var knowledgeEntries =
await _kbService.SearchAsync(alarm.Description, topK: 3);

var context = new
{
    alarm.AlarmCode,
    alarm.Description,
    alarm.Severity,
    alarm.RelatedAxisId,
    alarm.ParameterSnapshot,
    Maintenance = maintenanceLogs.Select(x => new
    {
        x.MaintenanceDate,
        x.Description,
        x.Result
    }),
    Knowledge = knowledgeEntries.Select(x => new { x.Title, x.Content })
};

这其实是一个轻量 RAG：SQLite 保存本地事实，查询层缩小上下文，模型负责归纳。好处是成本低、离线资料可控；不足也明显，当前知识检索采用 Contains，并且把空格切出的多个词用 Where 连续叠加，相当于 AND 查询。中文故障描述通常没有空格，语义相近但字面不同的内容也搜不到。

演进路线可以分三步，别一上来就架向量数据库：

1. 先做关键词归一化、同义词表和 SQLite FTS5；
2. 数据量变大后，再增加 Embedding 召回与关键词混合排序；
3. 最后补来源标识、版本、生效设备范围，让模型回答能追到证据。

诊断结果要求模型返回 JSON，代码再提取 causes、recommendedActions 和 summary。这种结构化契约比解析自然语言靠谱，但当前实现通过查找首尾花括号截取 JSON，遇到多个 JSON 块或字段类型漂移，仍可能失败。更扎实的写法，是采用模型的结构化输出能力，并用 DTO、JsonSerializer 和字段校验统一兜底。

🛡 AI 掉线，设备软件不能跟着躺下

项目最实用的一笔，是本地诊断规则。没有 API Key、初始化异常、网络调用失败、返回内容解析失败，最终都能回到 GenerateLocalDiagnosis。例如 ALM-002 会优先检查散热系统，再考虑负载和伺服参数。

可复用的骨架如下：

publicasync Task<DiagnosisResult> DiagnoseAsync(AlarmRecord alarm)
{
var localResult = _localRules.Evaluate(alarm);

if (!_aiClient.IsAvailable)
return localResult;

try
    {
var aiResult = await _aiClient.DiagnoseAsync(alarm);
return aiResult.IsValid ? aiResult : localResult;
    }
catch (Exception exception)
    {
        _logger.LogWarning(exception, "AI diagnosis degraded to local rules");
return localResult;
    }
}

确定性规则托底，AI 提供增量判断。这个次序很重要。工业软件首先要可用，然后才轮到聪明。

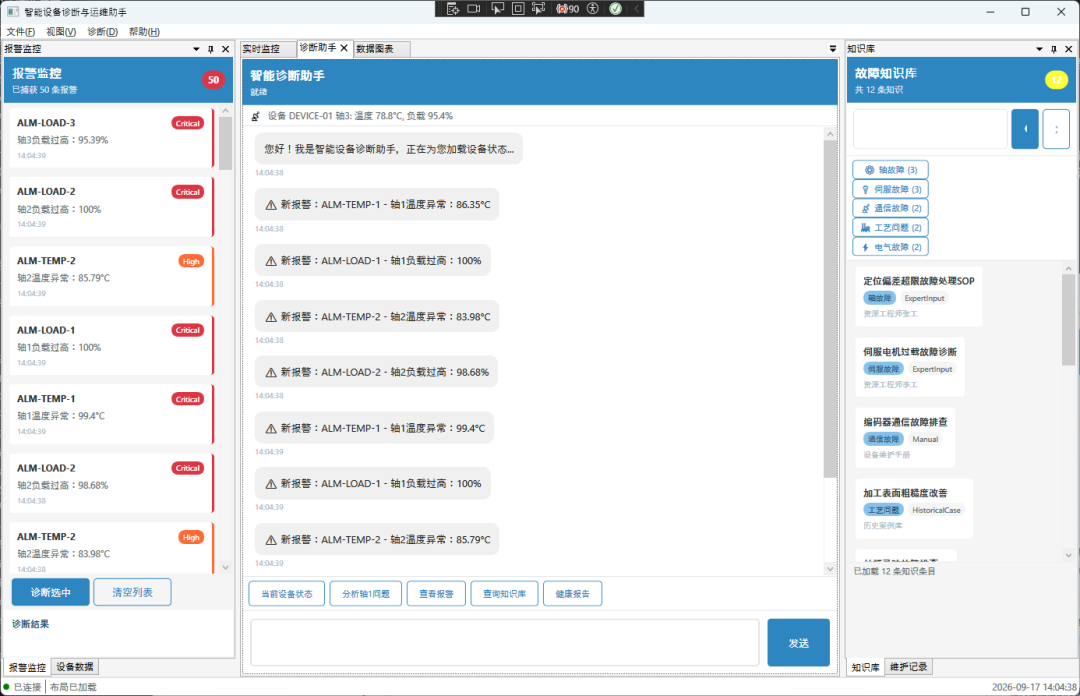

当前代码还有一处容易误读的地方：AgentTools.cs 已经定义了设备数据、维保记录和知识库工具，但它们没有注册进 DI，也没有挂到模型的函数调用流程。聊天界面显示的“读取设备数据”“检索知识库”，目前只是根据用户输入关键词生成的展示项，并非模型真正执行了 Tool Calling。做技术验收时，得把“界面显示调用”与“后端真实调用”分开检查。

🗄 SQLite 与生命周期：原型能跑，生产要收口

SQLite 文件放在应用输出目录，EF Core 创建报警、维保、知识、诊断会话、聊天消息和设备数据等表，并建立时间与设备维度索引。对单机诊断工具而言，这个选型够轻，部署也省心。

但 DI 生命周期需要调整。AddDbContext<AppDbContext>() 默认注册为 Scoped，而多个持有它的服务被注册成 Singleton。在桌面应用根容器中解析后，这个 Scoped 实例可能被单例长期持有。DbContext 既不是线程安全对象，也不适合无限期跟踪实体。

更合适的做法是注册 IDbContextFactory<AppDbContext>，每次操作创建短生命周期上下文：

services.AddDbContextFactory<AppDbContext>();

publicsealedclassMaintenanceLogService
{
privatereadonly IDbContextFactory<AppDbContext> _factory;

publicMaintenanceLogService(IDbContextFactory<AppDbContext> factory)
        => _factory = factory;

publicasync Task<List<MaintenanceLogEntity>> QueryAsync(
        CancellationToken cancellationToken)
    {
awaitusingvar db = await _factory.CreateDbContextAsync(cancellationToken);
returnawait db.MaintenanceLogs
            .AsNoTracking()
            .OrderByDescending(x => x.MaintenanceDate)
            .ToListAsync(cancellationToken);
    }
}

另外，SqliteDeviceDataService 这个名字略有迷惑性：它返回的是随机生成的设备快照和历史曲线，并没有读 SQLite。命名最好诚实一些，例如 SimulatedDeviceDataService。等真实采集适配器就位，再提供 OpcUaDeviceDataService 或 ModbusDeviceDataService。名字对了，团队脑中的地图才不会歪。

📊 性能与取舍：先算容量，再跑测试

本文没有虚构吞吐数字。仅从代码可以确认：采集周期为一秒、三轴每轮三条数据、单轴历史队列上限 3600、界面曲线窗口 60、最近报警内存上限 100。它适合演示和小规模单机监控，但不能据此宣称支持多少台设备。

方案	当前实现	扩展方向	主要代价
UI 更新	每条事件同步 Dispatcher	定时批量刷新	增加缓冲与合并逻辑
历史数据	内存队列	批量写 SQLite/时序库	需要保留策略
知识检索	Contains	FTS5 + 向量混合检索	索引和评估成本
AI 诊断	单次请求 + 本地兜底	超时、重试、熔断、审计	状态管理更复杂

真正压测时，应固定 .NET 版本、CPU、采样周期、设备数与测点数，至少观察四项：采集回调耗时、Dispatcher 排队长度、进程内存、报警端到端延迟。再逐级把设备数从 1 放大到 10、50、100。先找到拐点，后谈性能优化；否则“快了 40%”这种话，听着热闹，没法复现。

⚠ 上线前还要补的四块

1. 异常可观测性：多处空 catch 会吞掉采集和 UI 更新错误，应接入结构化日志与健康状态。
2. 事件退订：部分 Singleton ViewModel 会长期订阅服务事件，问题不大；Transient 的聊天 ViewModel 若反复创建却不退订，可能残留引用，应实现 IDisposable。
3. 配置安全：API Key 优先放环境变量或系统凭据存储，不要随 appsettings.json 分发。
4. 数据迁移：EnsureCreated 适合原型，正式版本应使用 EF Core Migration 管理模式升级。

顺手说一句，当前工程已通过 dotnet build，结果为 0 个错误、8 个警告。代码基线能编译，不代表上述边界已经消失；恰恰相反，编译通过只是工程质量的起跑线。

💬 讨论与实战练习

可以拿这个项目做两个小练习：

• 给温度报警增加“80℃触发、78℃恢复、30 秒内不重复”的状态机，并为边界值写单元测试；
• 把 DbContext 改成工厂模式，为知识库查询加入 AsNoTracking 和取消令牌。

也留两个问题：在你的设备现场，报警去重是按时间窗口，还是按“发生—恢复”周期？当 AI 建议与维护手册冲突时，系统应该如何展示、审计和裁决？这两个答案，往往比换一个更大的模型更重要。

✅ 结尾：把 AI 放在正确的位置

回头看，这套 C# 开发方案真正值得借鉴的有三点：第一，用事件和线程安全容器隔开采集与界面；第二，让报警、维保和知识库共同构成诊断证据；第三，为外部 AI 准备确定性的本地兜底。与此同时，原型走向生产还要补齐报警状态机、上下文生命周期、可观测性和真实 Tool Calling。学习路线可以按 WPF/MVVM → 并发与 Channel → EF Core 生命周期 → 全文检索/RAG → 模型结构化输出与审计 逐步推进，不必一口吃成胖子。

三句技术洞察

• 实时系统不是“数据来得快”，而是拥塞时仍知道该保什么、丢什么。
• AI 诊断的上限取决于模型，下限取决于本地规则和数据质量。
• 界面上出现“工具调用”四个字，不等于后端真的调用了工具。

这些问题也适合在后续设计设备监控、报警中心或本地 RAG 功能时继续回看。

学习路径： WPF 数据绑定 → CommunityToolkit.Mvvm → System.Threading.Channels → EF Core SQLite → RAG 检索 → LLM 结构化输出
