在相同输出功率条件下，采用碳化硅（SiC）MOSFET的电源方案通常能把系统体积做得更小。SiC属于第三代宽禁带半导体，具备更低开关损耗、更高开关频率、更高耐压能力、更低导通损耗与更好的高温性能，因此变压器、电感、EMI滤波器和散热器尺寸可同步缩小。Infineon CoolSiC™参考方案采用MOSFET IPW60R017C7、MOSFET IPU95R3K7P7、半桥栅极驱动器2EDF7275F与AC-DC反激控制器ICE5QSBG，可显著缩小模块尺寸。不过，是否采用SiC还需要平衡BOM成本、开发周期、散热设计、认证需求与系统可靠性，并非所有应用都适合。
随着电池储能系统（ESS）、充电桩、工业电源和新能源设备对高功率密度的需求不断提升，越来越多工程师开始采用碳化硅（SiC）MOSFET替代传统硅（Si）功率器件。那么一个常见的问题是：SiC MOSFET究竟能帮电源系统缩小多少体积？
答案其实很直接：在相同输出功率条件下，SiC方案通常能够通过提高开关频率、降低损耗和减小磁性元件尺寸，实现更高功率密度，从而有效降低整体系统体积和重量。下面结合储能系统的实际应用来分析。
什么是碳化硅（SiC）MOSFET？
碳化硅（Silicon Carbide，SiC）属于第三代宽禁带半导体材料。相比传统硅MOSFET，SiC MOSFET具有以下优势：
- 更低开关损耗
- 更高工作频率
- 更高耐压能力
- 更低导通损耗
- 更好的高温性能
- 更高系统效率
这些特性让设计人员能够缩小变压器、电感、散热器等关键元件的尺寸，从而大幅提升系统功率密度。
SiC在电池储能系统（ESS）中的价值

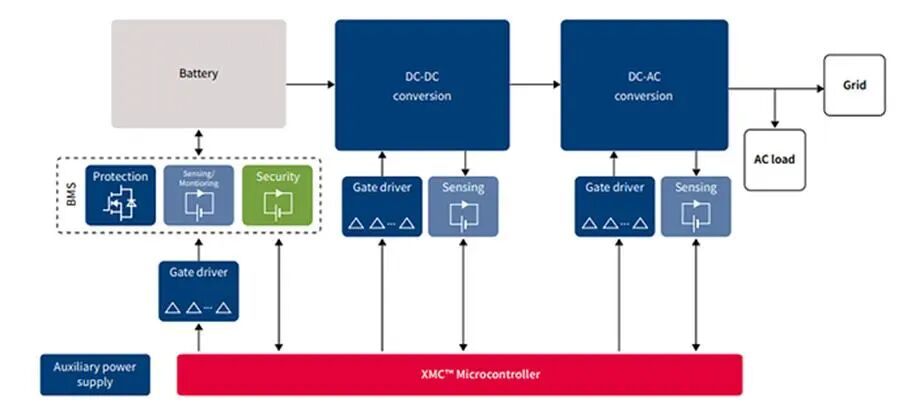

图1展示了典型电池储能系统（ESS）架构。
图1. 电池储能系统（ESS）结构示意图（图片来源：Infineon）
在ESS应用中，SiC MOSFET主要带来以下几个优势。
1. 提高功率密度
更高的开关频率意味着磁性元件尺寸可以进一步缩小。因此：
最终实现更高功率密度设计。
2. 提升转换效率
SiC器件具有更低的开关损耗和导通损耗，可有效降低系统发热：
3. 降低系统重量
当散热器和磁性器件尺寸减小时：
- 系统重量同步下降
- 安装和运输成本降低
- 机柜空间利用率提高
4. 降低单位瓦特成本
虽然SiC器件单价较高，但通过提升效率和缩减系统体积，可降低：
因此在中高功率应用中，SiC具有明显优势。
实际案例：SiC与传统电源模块体积对比

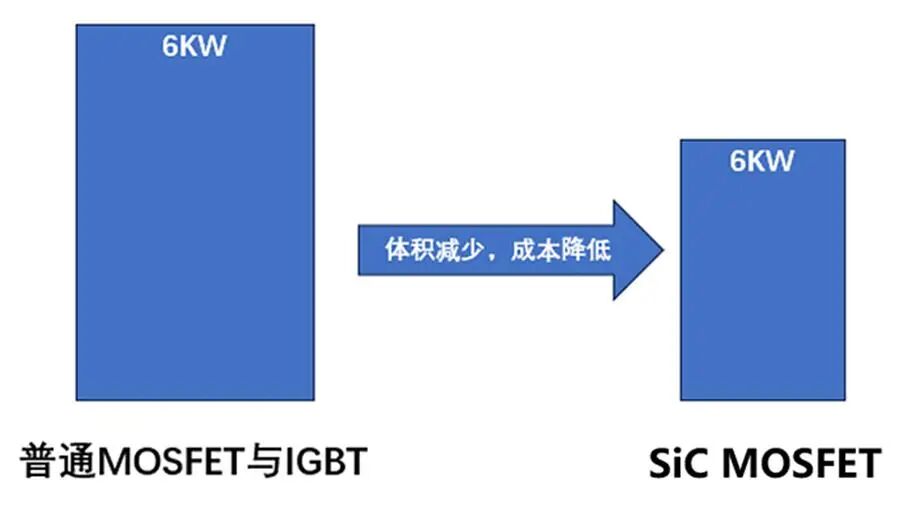

下图展示了采用SiC MOSFET的电源模块方案与传统方案的尺寸差异。
图2. SiC MOSFET电源模块方案体积对比（图片来源：Infineon）
从设计架构可以发现：由于使用高效率CoolSiC™ MOSFET方案，系统能够采用更小的磁性元件和散热结构，从而显著缩小整体尺寸。
参考产品
电源方案：
关键功率器件：
- Infineon IPW60R017C7 CoolSiC™ MOSFET
- Infineon IPU95R3K7P7 MOSFET
- Infineon 2EDF7275F 半桥栅极驱动器
- Infineon ICE5QSBG AC-DC反激控制器
为什么SiC能够缩小电源体积？
核心原因主要来自三个方面。
更高开关频率
开关频率提高后：
- 变压器尺寸减小
- 电感体积减小
- EMI滤波器体积减小
更低发热量
损耗降低意味着：
更高功率密度
相同体积下可输出更高功率；或者在相同输出功率条件下，实现更紧凑的设计。
是否所有应用都适合采用SiC方案？
答案并非如此。系统设计除了考虑体积，还需要平衡：
- BOM成本
- 开发周期
- 散热设计
- 认证需求
- 系统可靠性
因此，是否采用SiC方案需要根据具体应用需求综合评估。
FAQ：工程师最关心的问题
Q1：SiC MOSFET相比传统MOSFET最大的优势是什么？
最大的优势是更高效率和更高功率密度，在高压、高频、大功率应用中特别明显。
Q2：SiC能让电源体积缩小多少？
具体缩减比例与拓扑结构、功率等级和散热设计有关。一般而言，SiC通过提高开关频率并减少散热需求，能够显著降低系统体积并提升功率密度。
Q3：哪些应用最适合使用SiC MOSFET？
常见应用包括：
- 电池储能系统（ESS）
- 光伏逆变器
- EV充电桩
- 工业电源
- 数据中心电源
- 电动汽车驱动系统
Q4：SiC的缺点是什么？
主要挑战包括：
- 器件成本较高
- 驱动设计要求更高
- PCB布局要求更严格
- EMI设计复杂度增加
总结
对于电池储能系统（ESS）和高功率电源应用而言，碳化硅（SiC）MOSFET最大的价值不仅仅是提高效率，更重要的是实现更高功率密度和更小系统体积。通过降低开关损耗、提高工作频率以及减小散热需求，SiC正逐步成为新一代高性能电源设计的重要选择。
