描述符结构解析
CH397A支持三种配置模式：自定义、ECM和NCM。本文聚焦于ECM（以太网控制模型）模式的配置与使用。

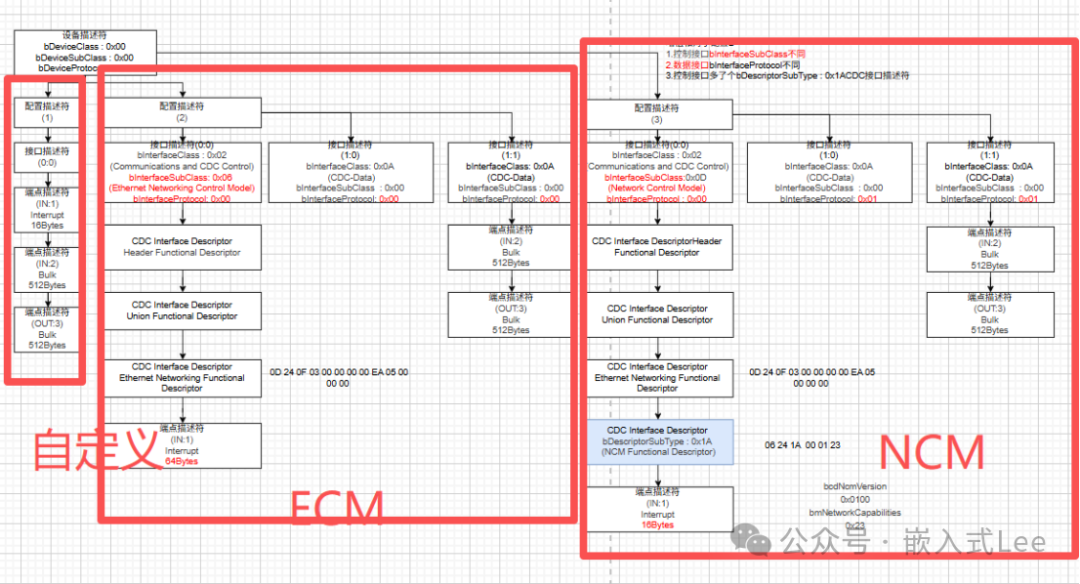

ECM设备的描述符拓扑结构如下，其架构与UVC（USB视频类）等设备类似，需要两个接口：一个控制接口和一个数据接口。
数据接口同样需要备用接口（alt接口）用于实际数据传输，开启数据流的方式与UVC一致，即通过设置接口请求切换到对应的备用接口。

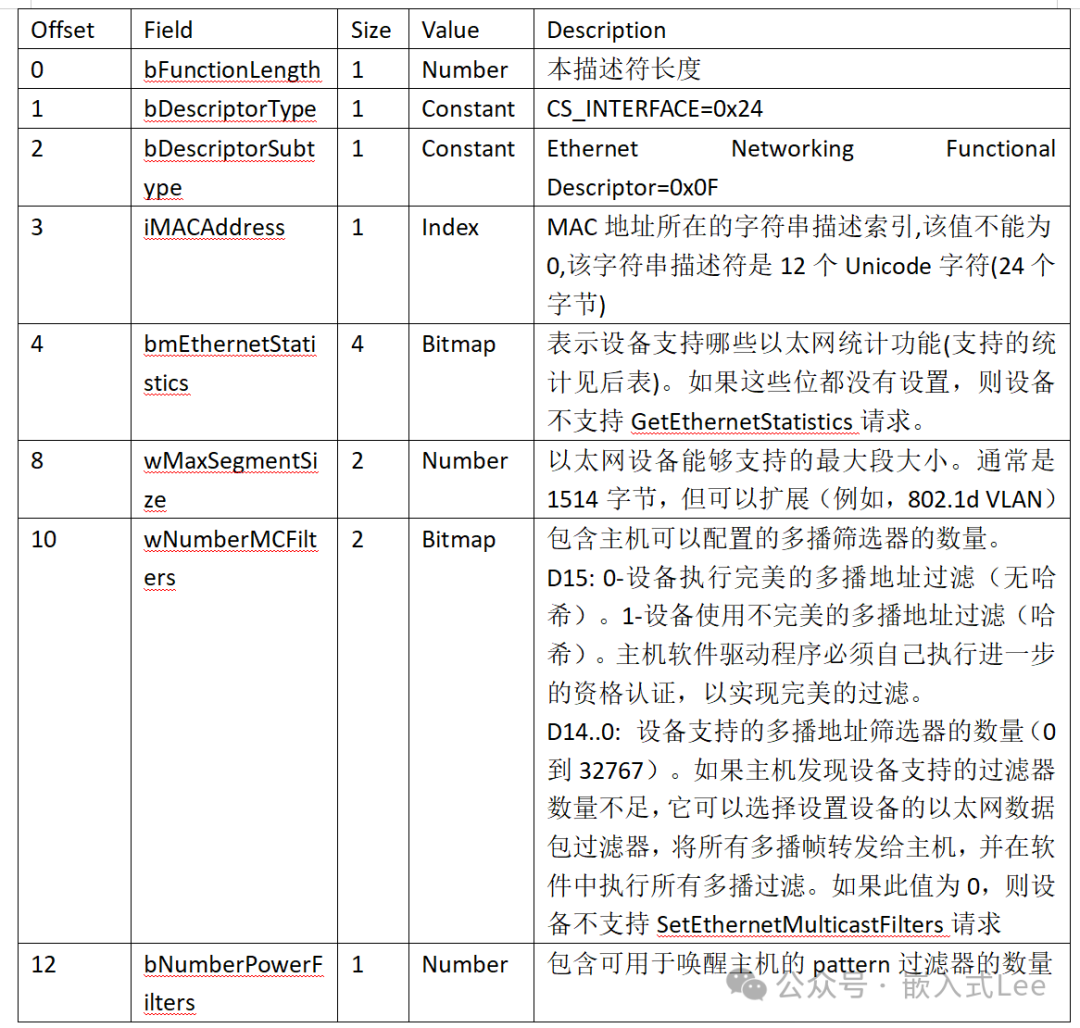

除了CDC规格书中定义的通用功能描述符（如Header Functional Descriptor、Union Functional Descriptor、Country Selection Functional Descriptor）外，ECM设备还有一个特有的Ethernet Networking Functional Descriptor。

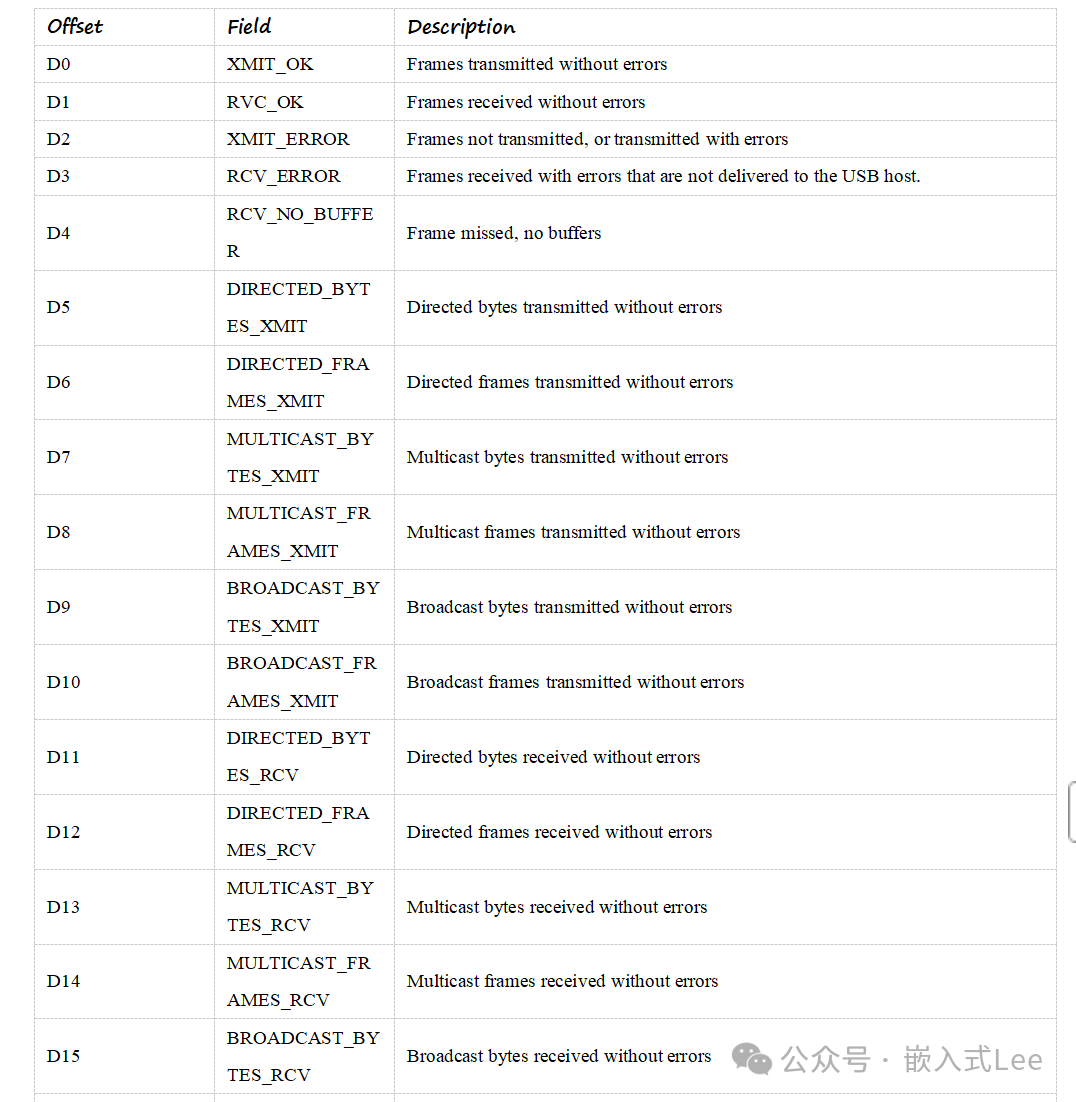

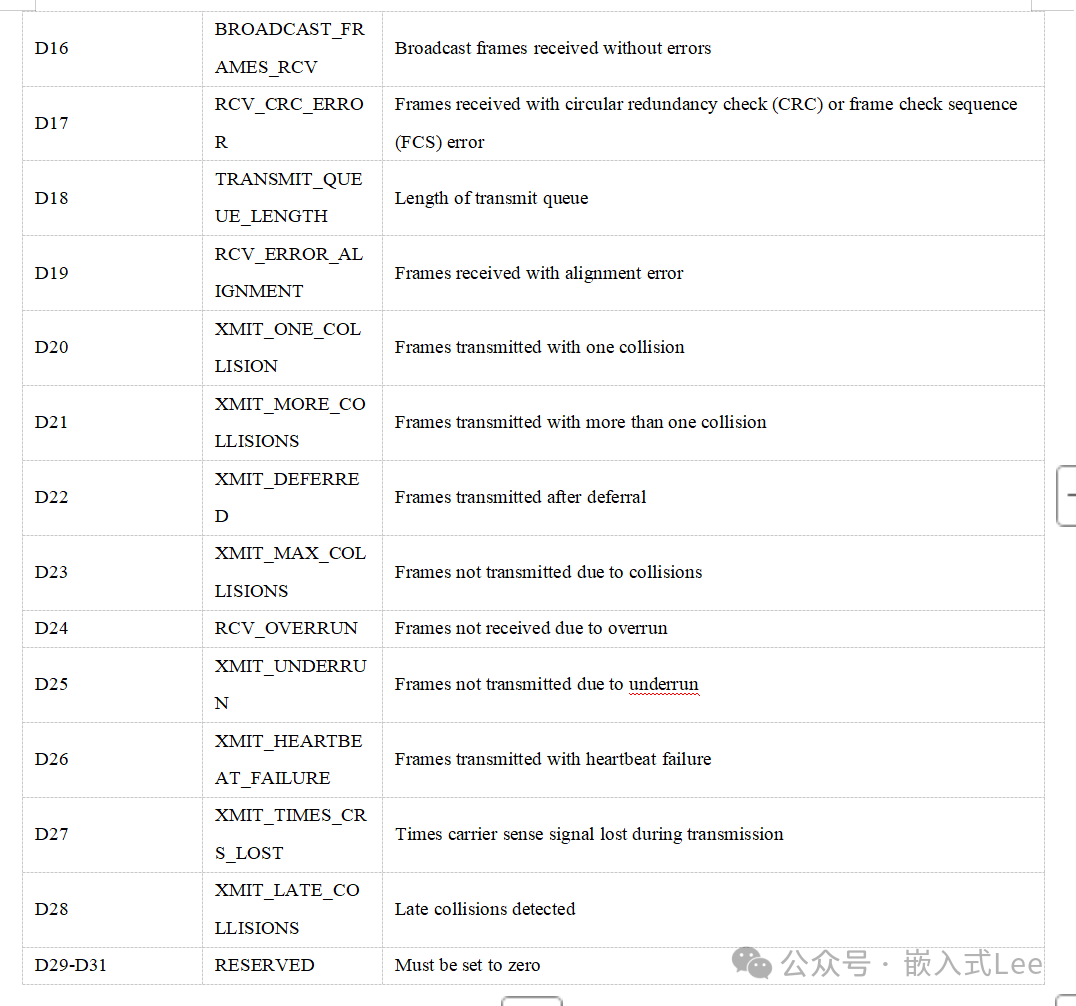

其中的bmEthernetStatistics字段定义了设备支持的统计信息类型，对应关系如下：
实例解析：

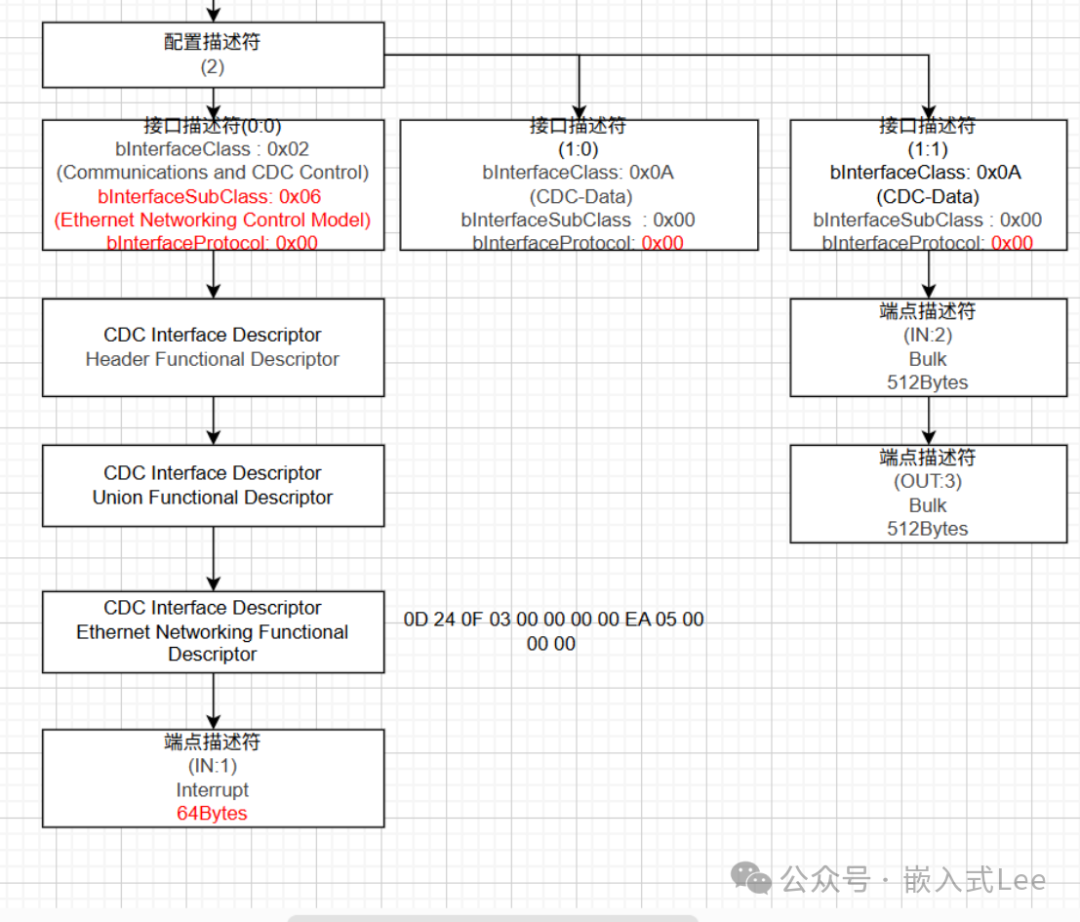

描述符数据：0D 24 0F 03 00 00 00 00 EA 05 00 00 00
- MAC地址存储在字符串描述符3中。
- 最大区段大小为
0x05EA（即1514字节）。
- 不支持统计信息。
- 无多播过滤器和唤醒模式过滤器。
类特定请求
标准USB请求此处不再赘述。由于该设备为多配置，主机需获取所有配置描述符后，再设置目标配置。
对于数据流的开启，其流程与UVC/UAC/CDC一致：将数据接口设置到对应的备用接口即表示打开数据流。

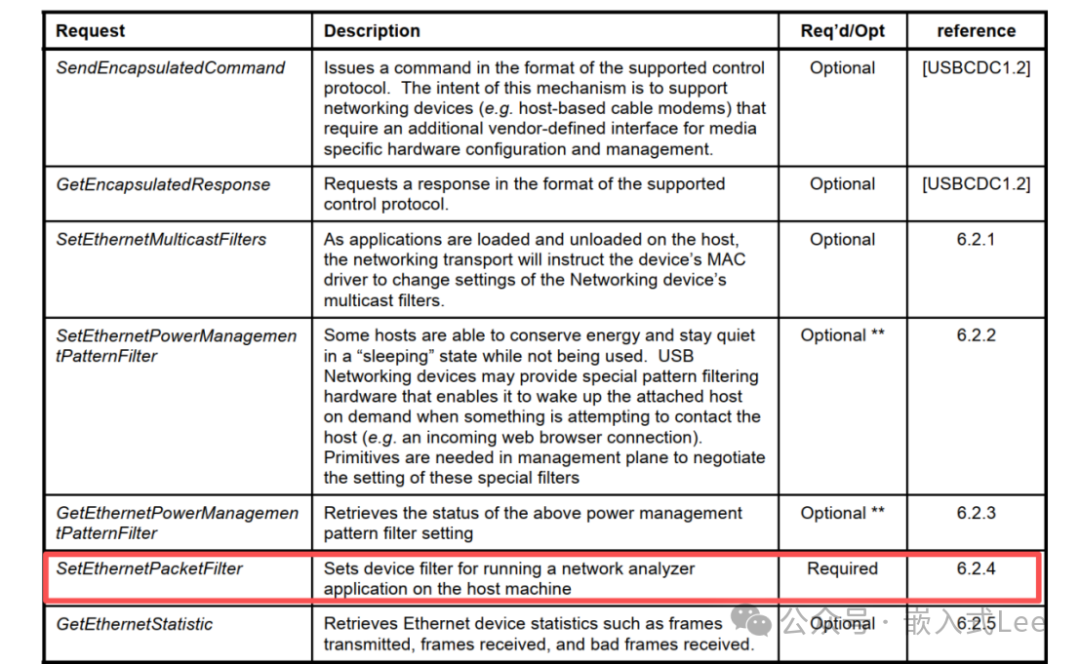

在类特定请求中，SET_ETHERNET_PACKET_FILTER是必需且关键的一步。在开启数据流后，发送此请求即可通过BULK端点进行网络数据的读写。

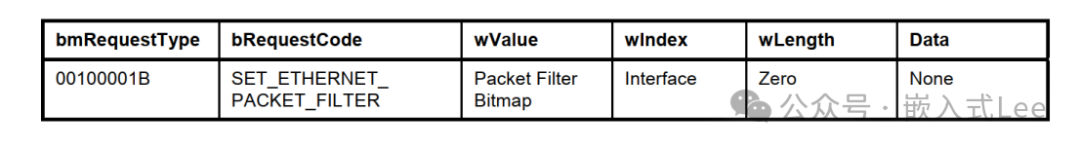

请求格式如下：

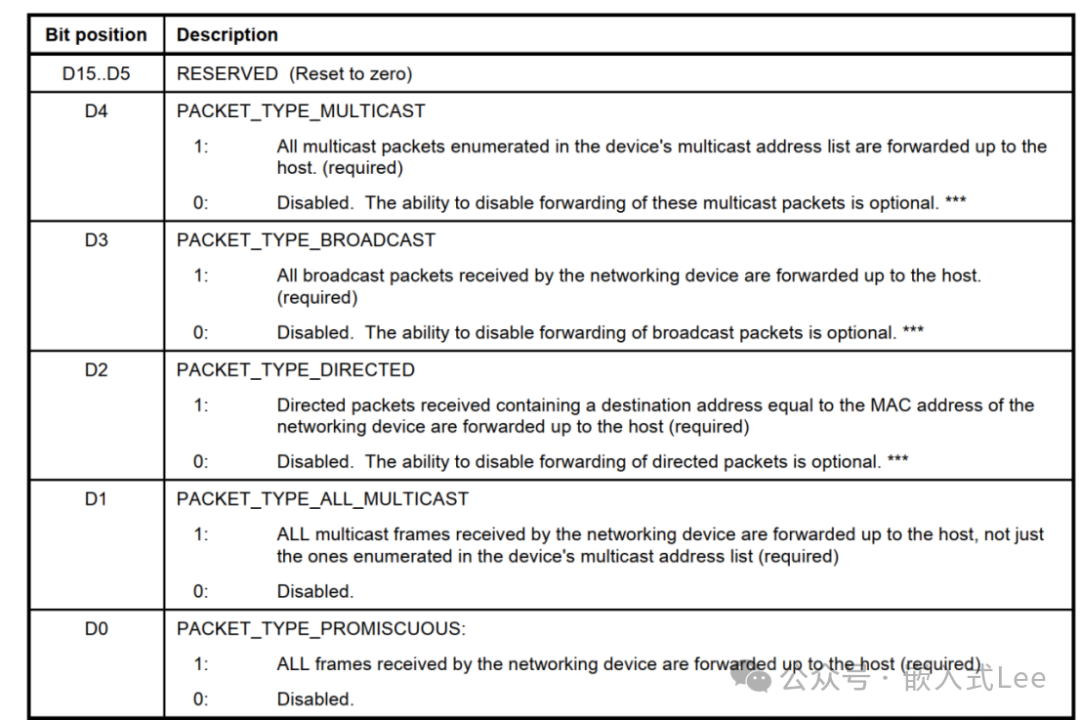

支持的包过滤器位图定义如下：
枚举与初始化流程

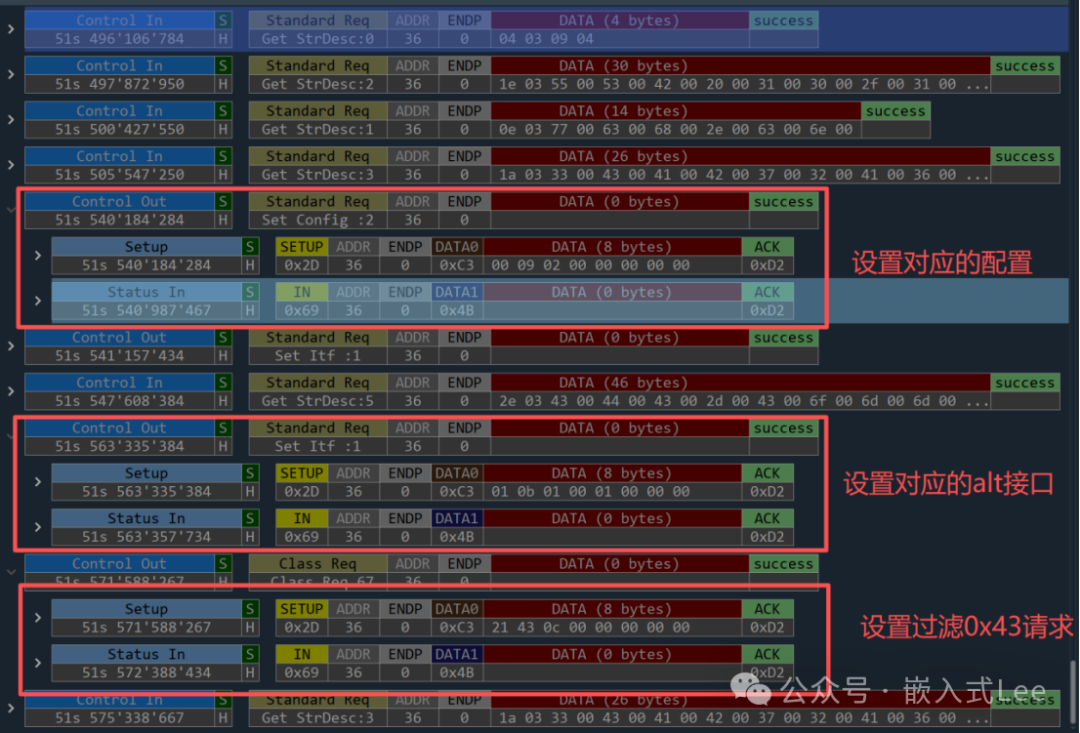

以下是设备枚举的实例抓包数据。整个流程中需要注意三个核心步骤：
- 设置对应的配置（Configuration）。
- 设置数据接口到对应的备用接口以开启数据流。
- 发送
0x43类请求（SET_ETHERNET_PACKET_FILTER）设置包过滤。
完成以上步骤后，即可通过数据接口的BULK端点收发原始以太网数据包，进行网络数据传输。
数据传输机制
ECM模式的数据传输非常简洁，直接通过BULK端点透传完整的以太网帧。
数据接口的BULK IN/OUT端点用于直接收发以太网包。需注意：如果以太网帧的长度恰好是BULK端点最大包大小的整数倍，则需要在传输末尾追加一个零长度包（ZLP）来指示数据包的结束。

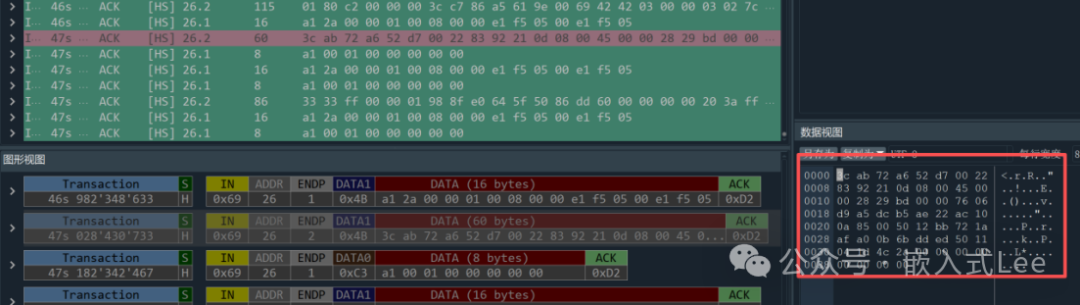

如下图所示，一次BULK传输即承载一个完整的以太网数据包。
状态通知
控制接口的中断端点可用来向主机发送状态变更通知，但主机并非必须主动轮询此端点。

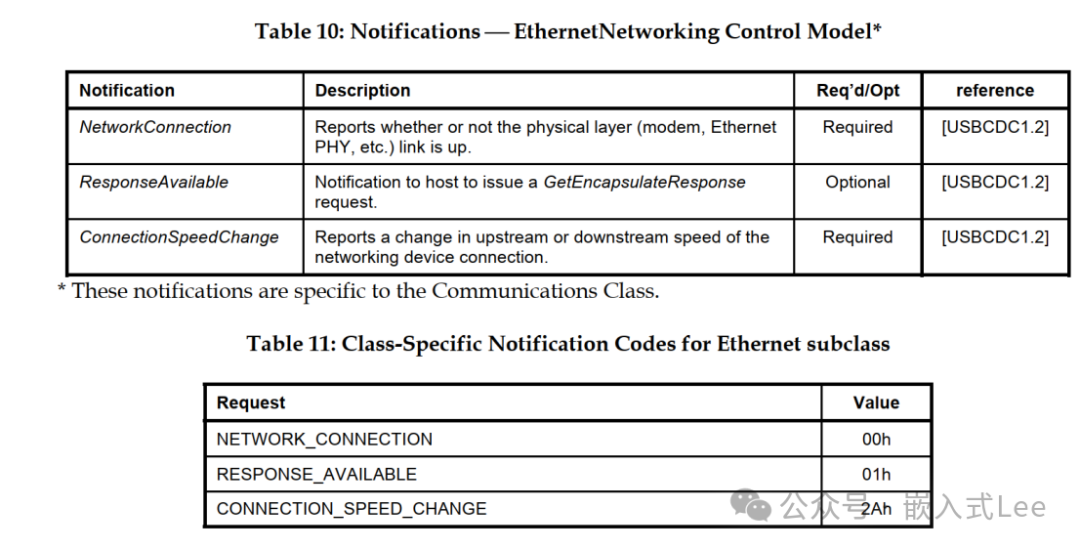

ECM规格书定义了三种通知，通过中断端点返回给主机，其中0x00（Network Connection）和0x2A（Connection Speed Change）是必须实现的。

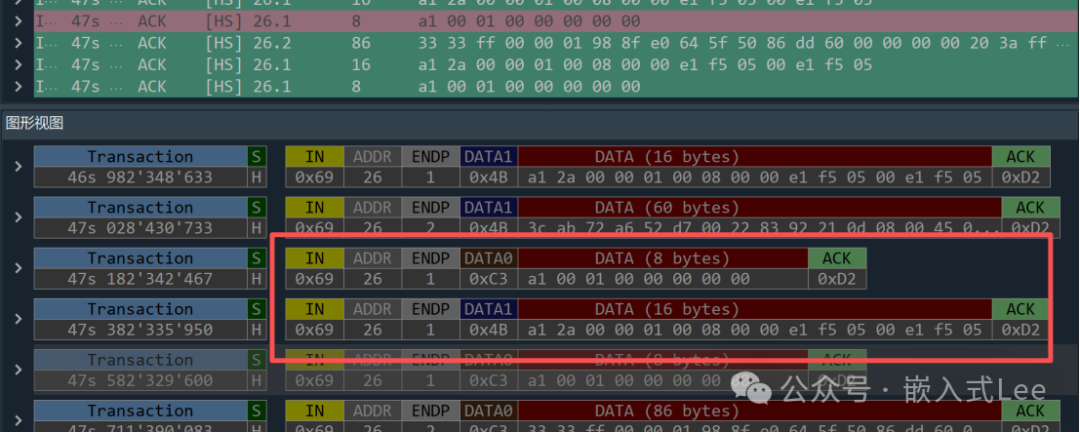

以下是0x00和0x2A通知的实例：
通知的具体含义在CDC规格书中定义。

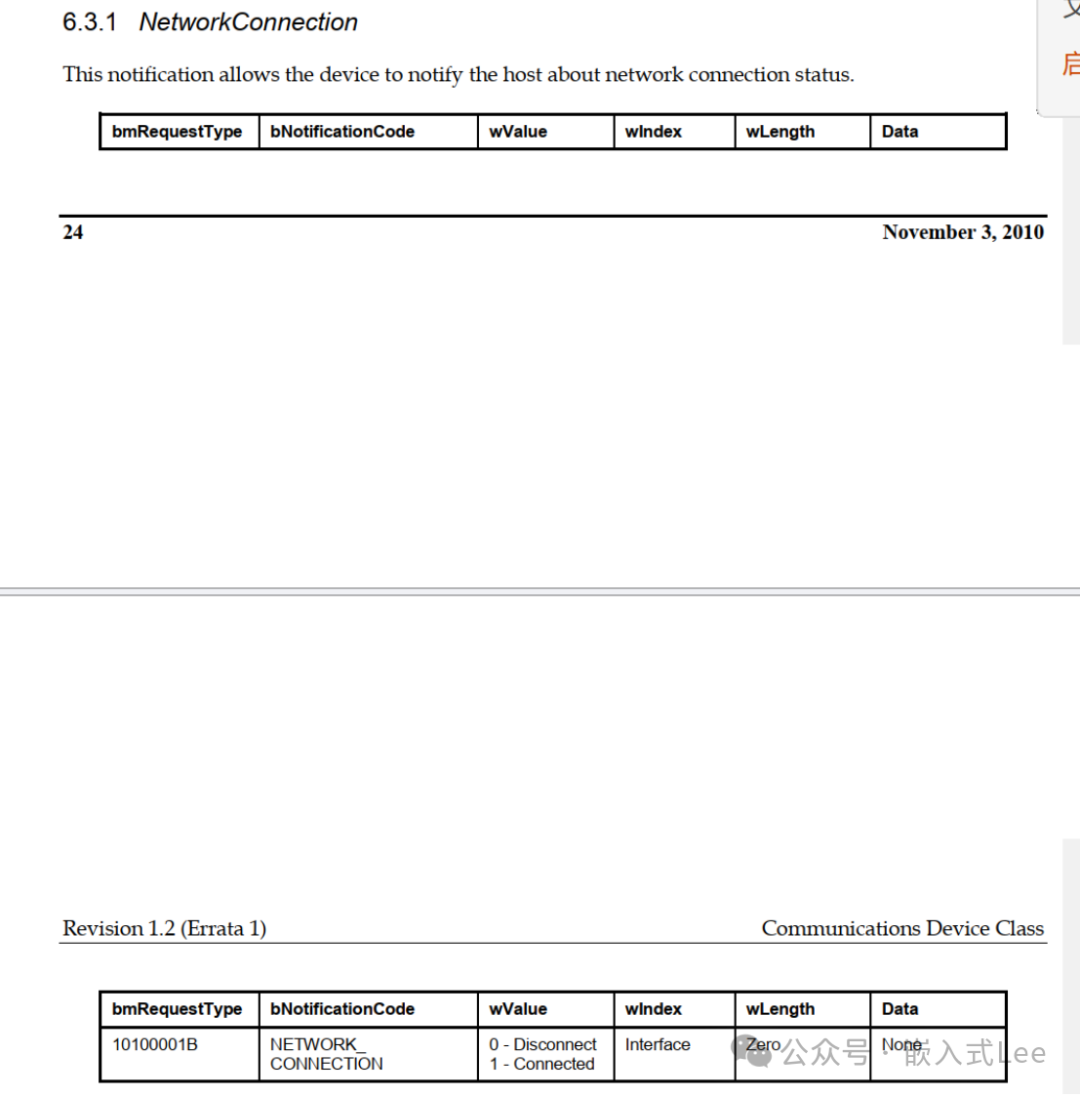

- 0x00 通知（连接状态）：仅8字节，其编码格式类似SETUP包（但实质是从中断端点读取的数据），用于指示网络连接状态。
实例数据 A1 00 01 00 00 00 00 00 表示：连接状态变化，涉及接口0。

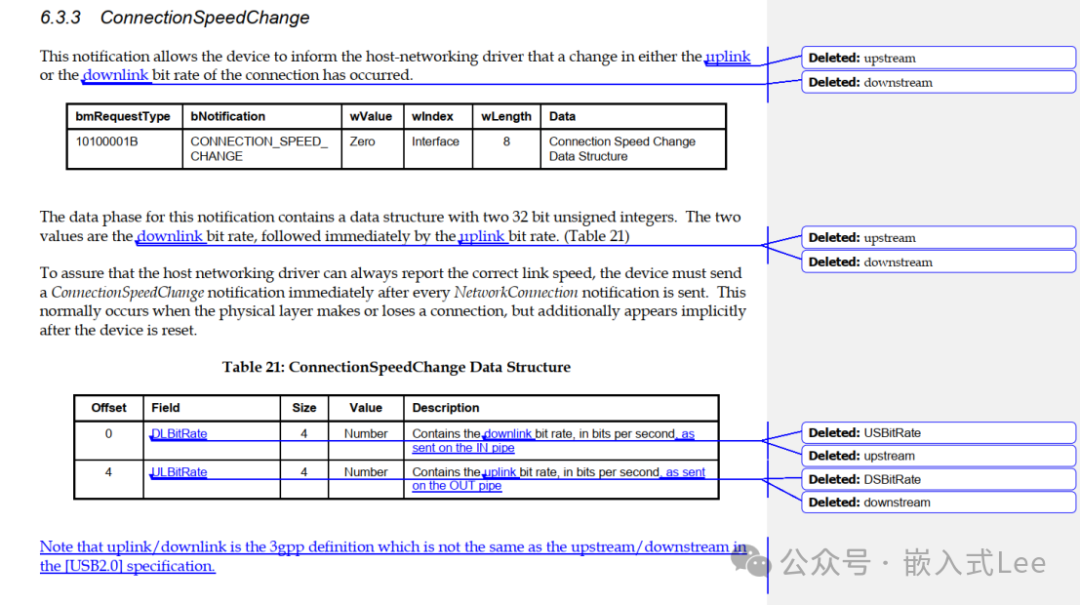

- 0x2A 通知（速度改变）：共16字节。前8字节与上述结构类似，后8字节分别表示下行与上行速率。
实例数据 A1 2A 00 00 01 00 08 00 00 E1 F5 05 00 E1 F5 05 解析得出，上下行速率均为 0x05F5E100，即100 Mbps。
总结
ECM模式结构清晰、操作简洁，直接使用BULK端点透传以太网帧，因此驱动实现相对简单。其描述符拓扑与UVC类似，若有UVC开发经验则更容易理解。
关键注意事项：
- 数据传输：当BULK传输的数据包长度与端点大小对齐时，需使用零长度包（ZLP）进行间隔。
- 初始化顺序：枚举后务必先开启数据流（设置备用接口），再设置包过滤，之后才能正常收发数据。
- 状态通知：中断端点的通知并非强制处理，主机可根据需要选择是否响应。
|
