前言
之前一直用无线鼠标，但总会碰到些小问题：电池不耐用，按键用久了会失灵，手感也未必合意。于是，干脆回归最基础的选择——买了个USB有线鼠标来用。现在这类鼠标便宜得很，几块钱就能到手，反而出奇地耐用，效果也够用。这不禁让我好奇，它为什么能把成本控制得这么低？干脆拆开看看里面的门道。
拆解过程

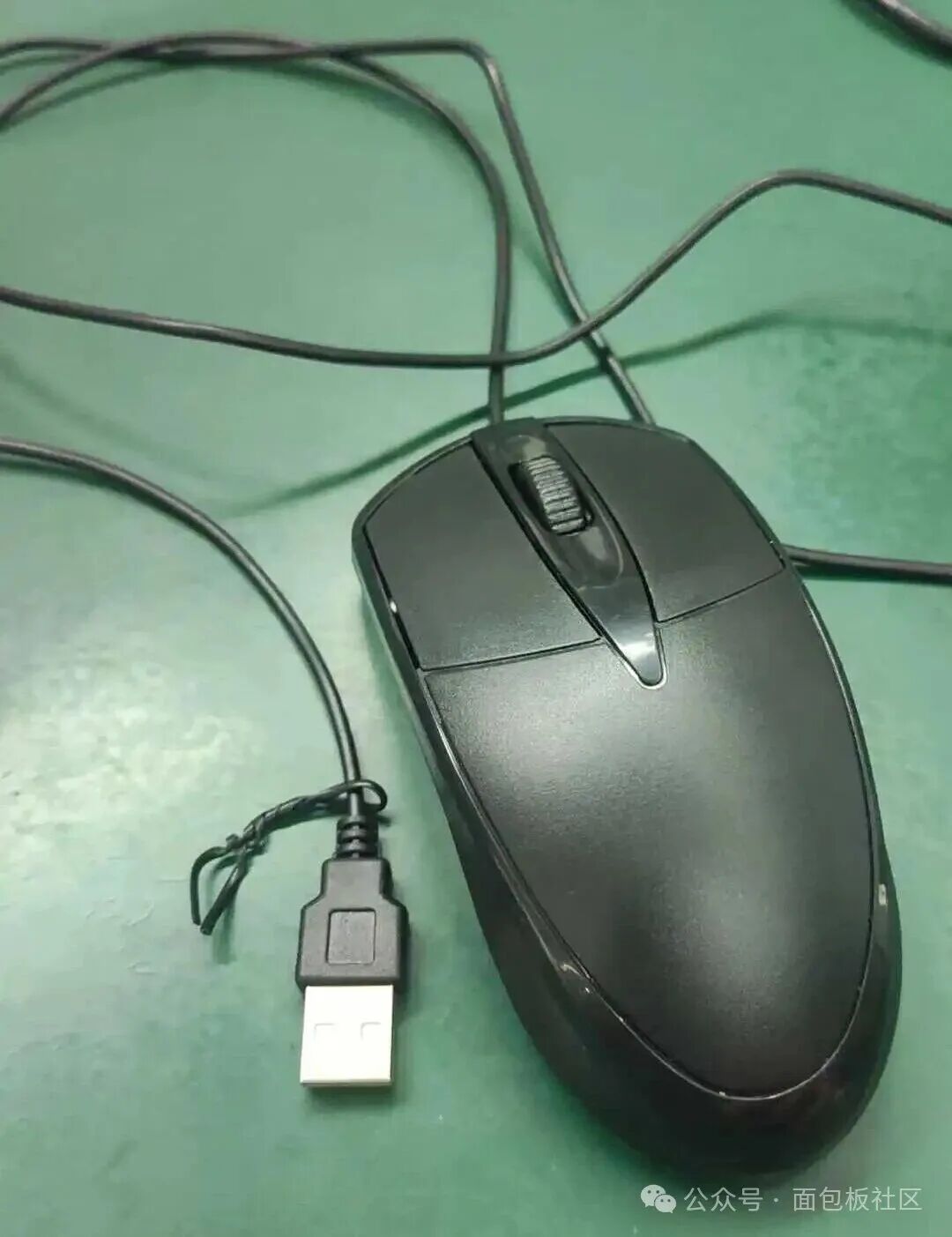

我买的这款就是市面上最普通的那种，价格便宜，不过USB线倒是给得挺长，连接距离不用担心。

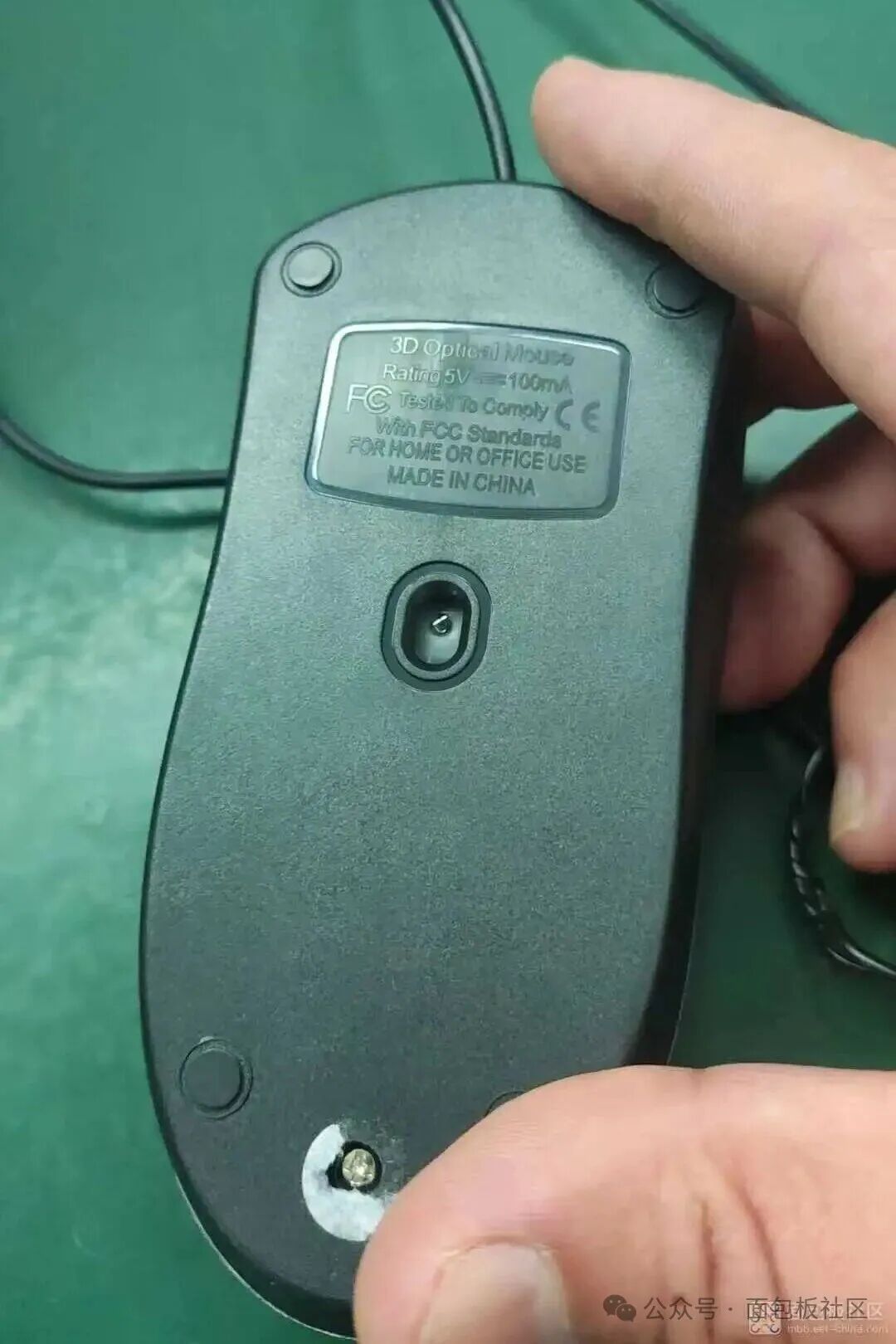

先看看鼠标底部的标签信息，上面标明了“3D Optical Mouse”、额定电流5V=100mA，以及各种认证信息。
第一步，撕开脚垫下的标签纸，拧开那颗唯一的螺丝。这里可以看到螺丝孔位被白色胶状物封住，算是基础的防拆设计。

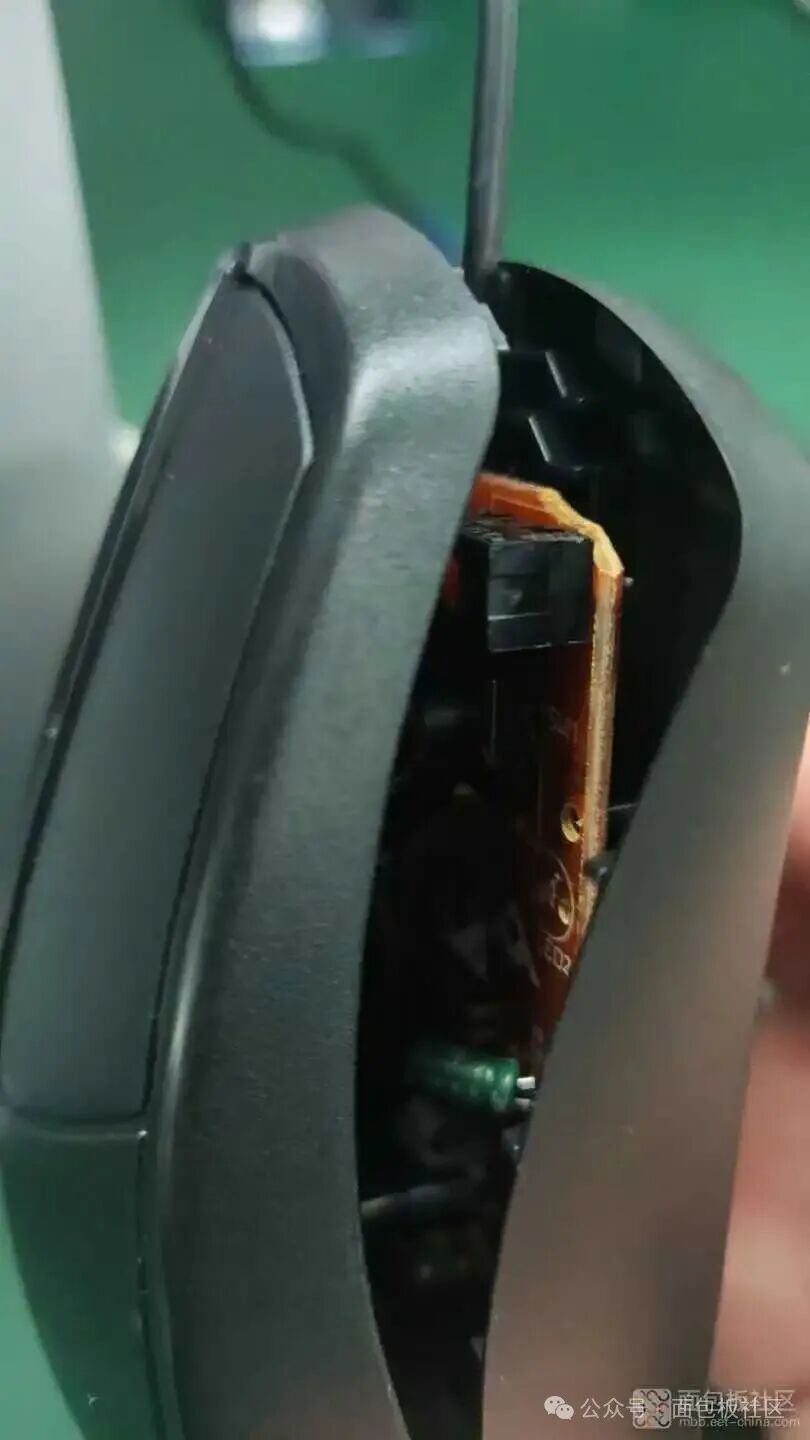

螺丝卸下后，上下壳之间已经没有固定，稍微用力就能把面板掰开。

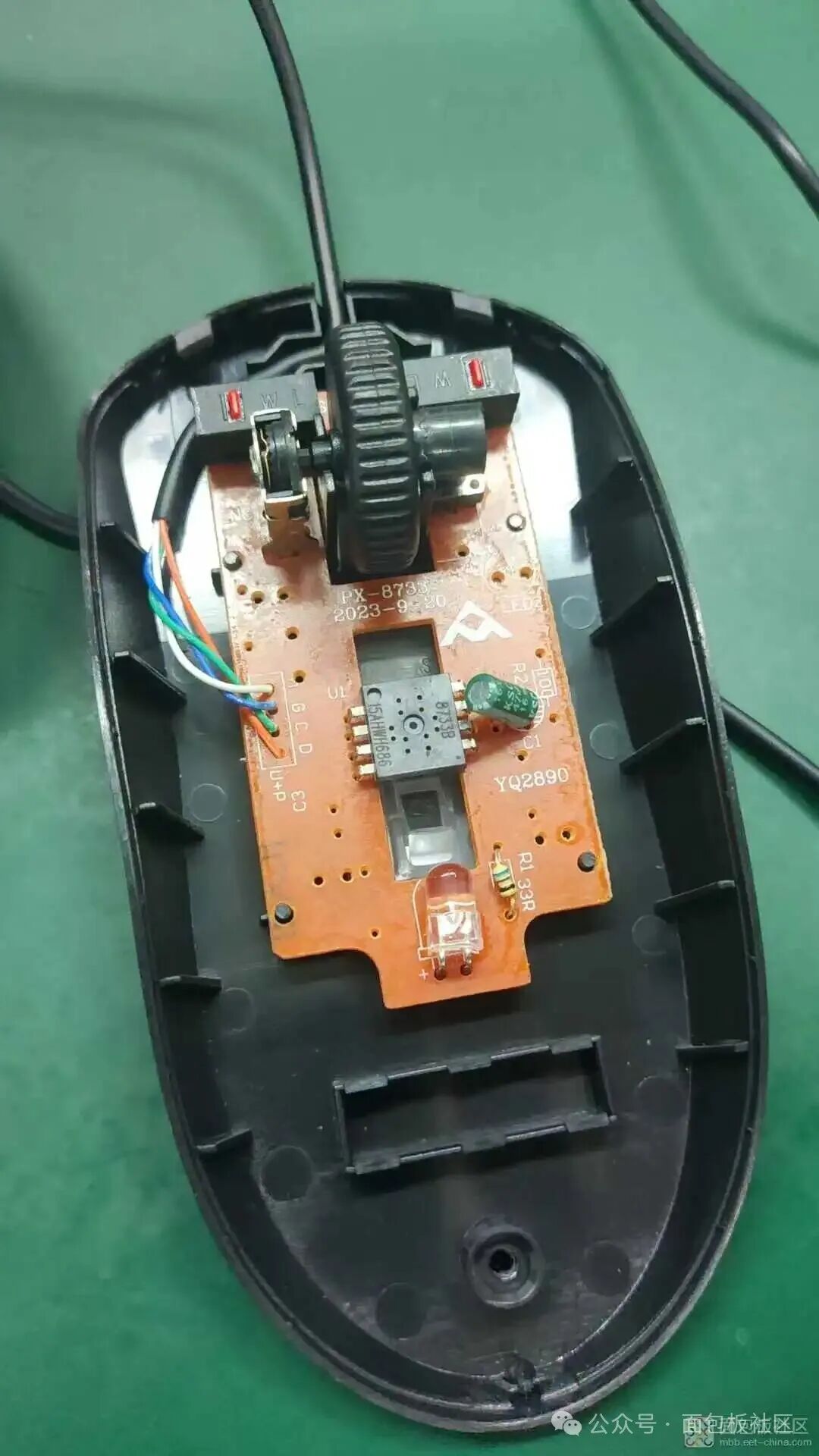

内部结构一览无余，控制板的设计可以说是“极简主义”。
细节探究
我们来看几个设计上的细节。

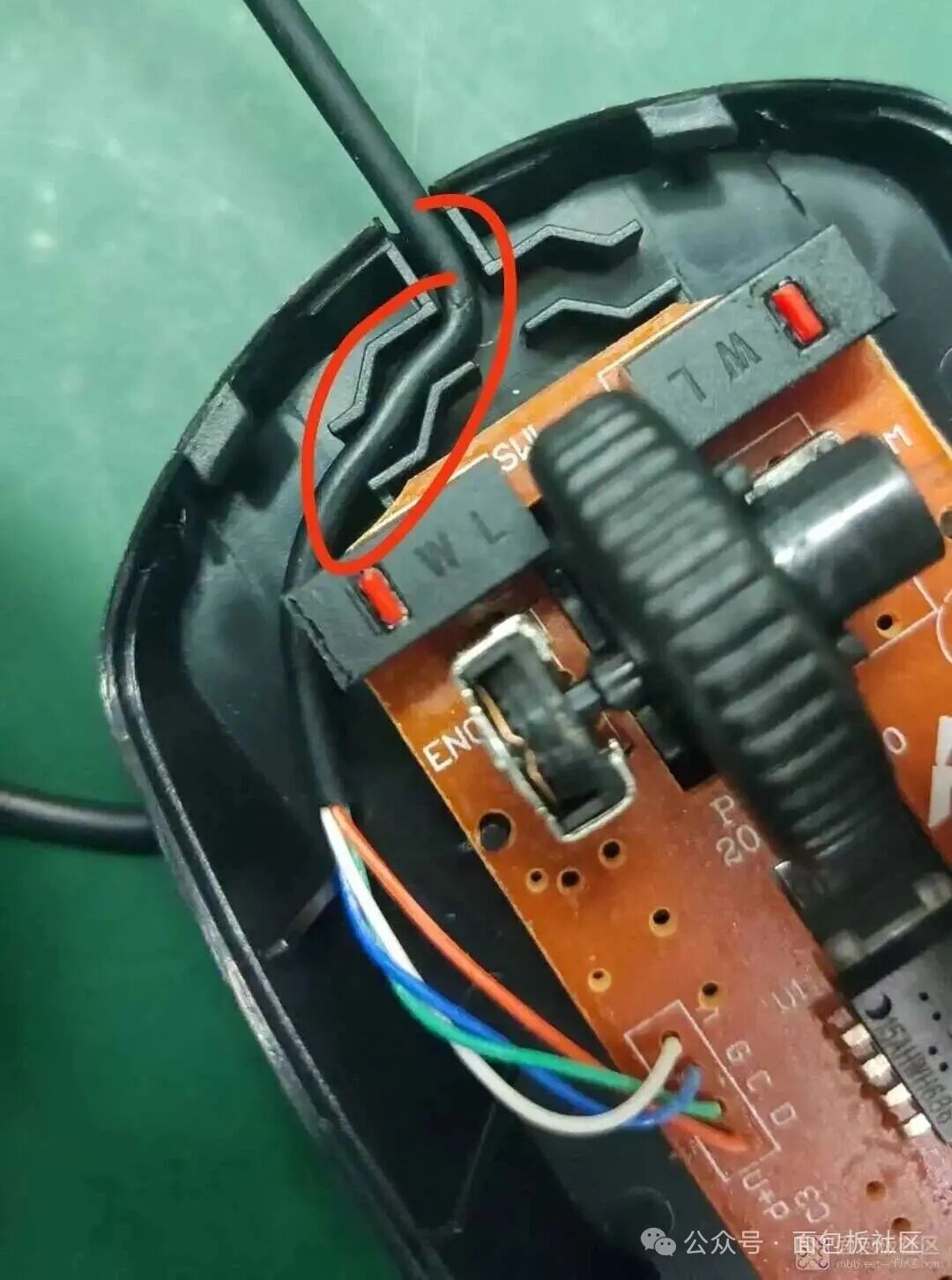

首先是走线的固定。连接线进入鼠标内部后，被设计好的塑料卡槽牢牢固定。这样在盖上外壳后，线材不易被外力拉扯，从而避免了焊接点松动或断开的问题，这种在 计算机基础 设计中考虑的可靠性细节很实际。

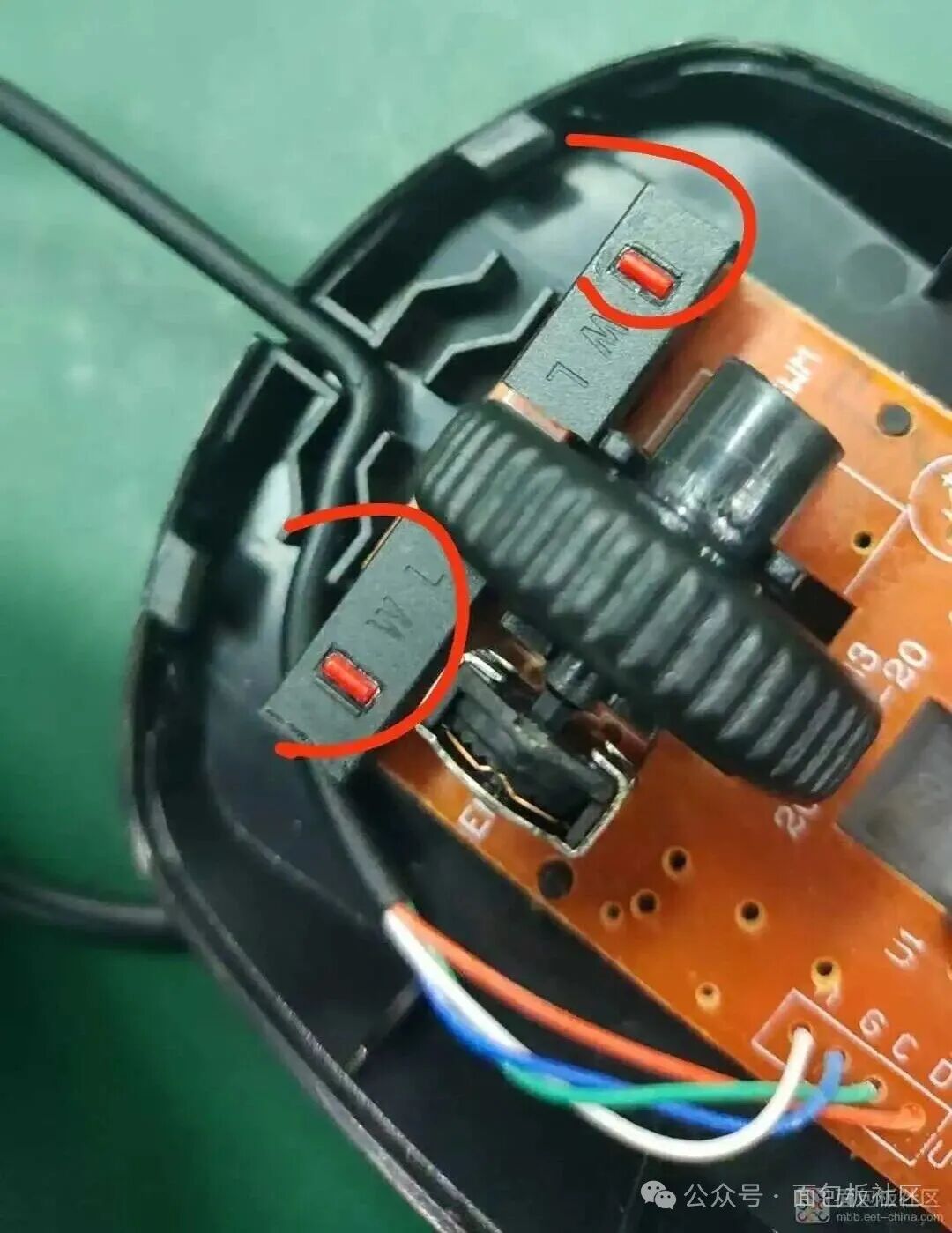

左右按键使用的是传统的机械微动开关，而非静音轻触开关。虽然按键声音会比较清脆，但理论上这种开关的寿命和手感一致性会更好一些。

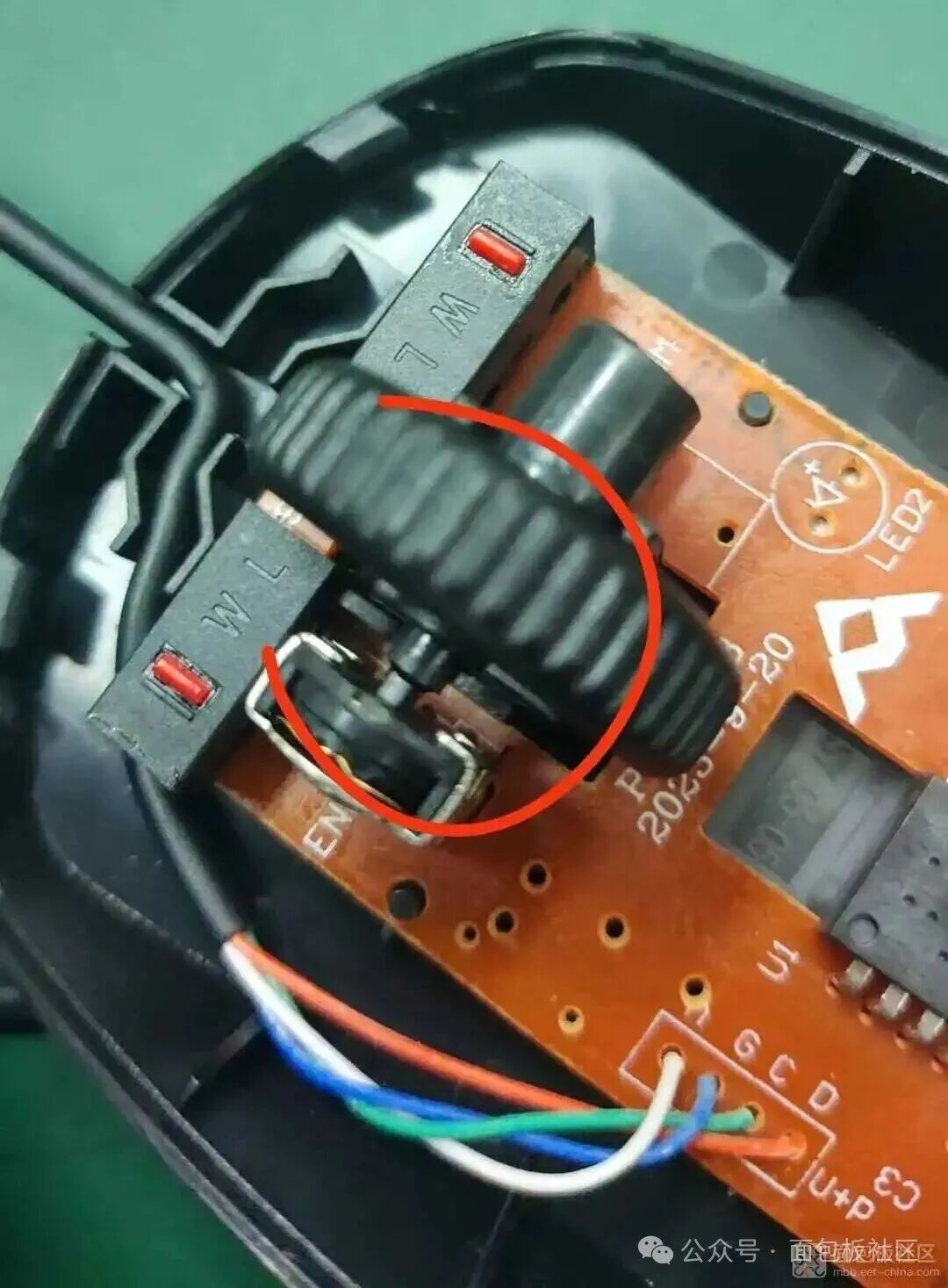

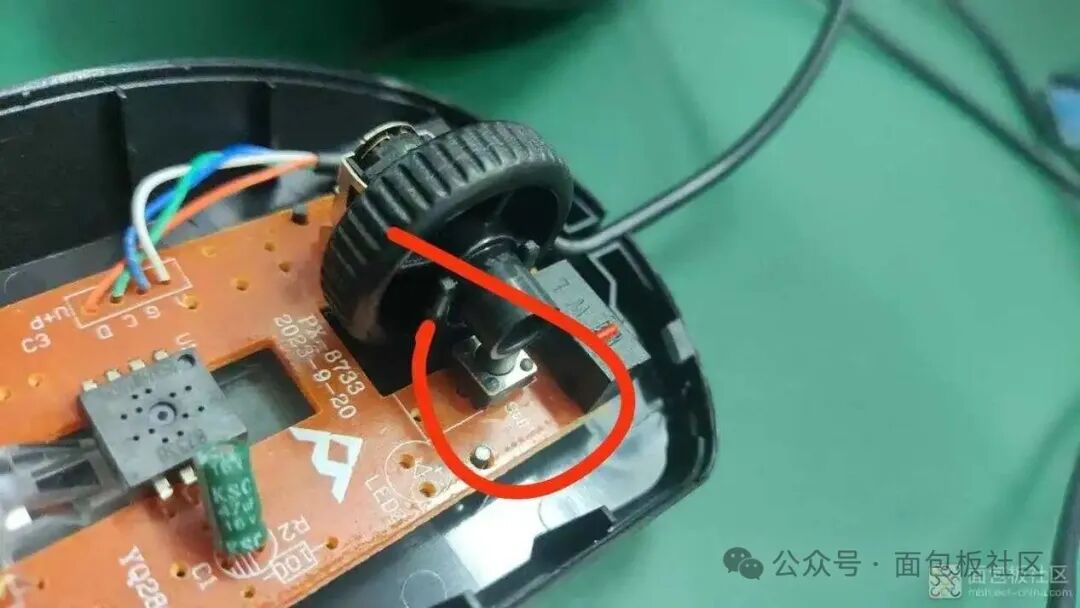

滚轮和中键部分。滚轮通过一个机械编码器记录滚动信号，而中键则使用了一个体积更小的轻触开关。
核心芯片方案

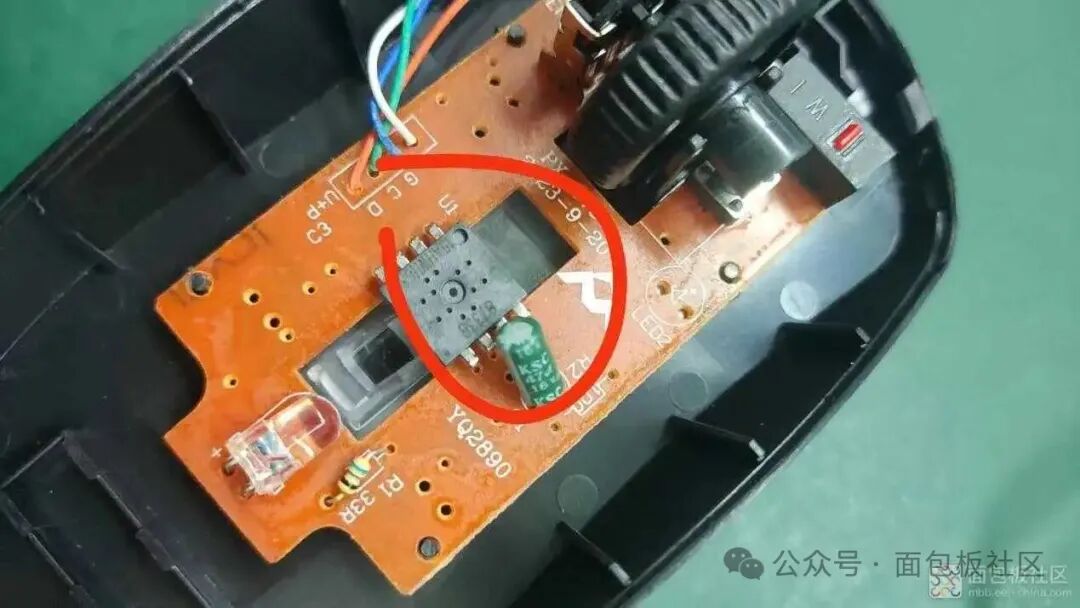

整个鼠标的核心，是这个已经高度模块化的光学引擎芯片。根据电路板上的丝印，可以确定它采用的是 8733B 方案。这是一颗单芯片的光学鼠标解决方案，集成了光学传感器、微控制器和 USB 接口控制器。

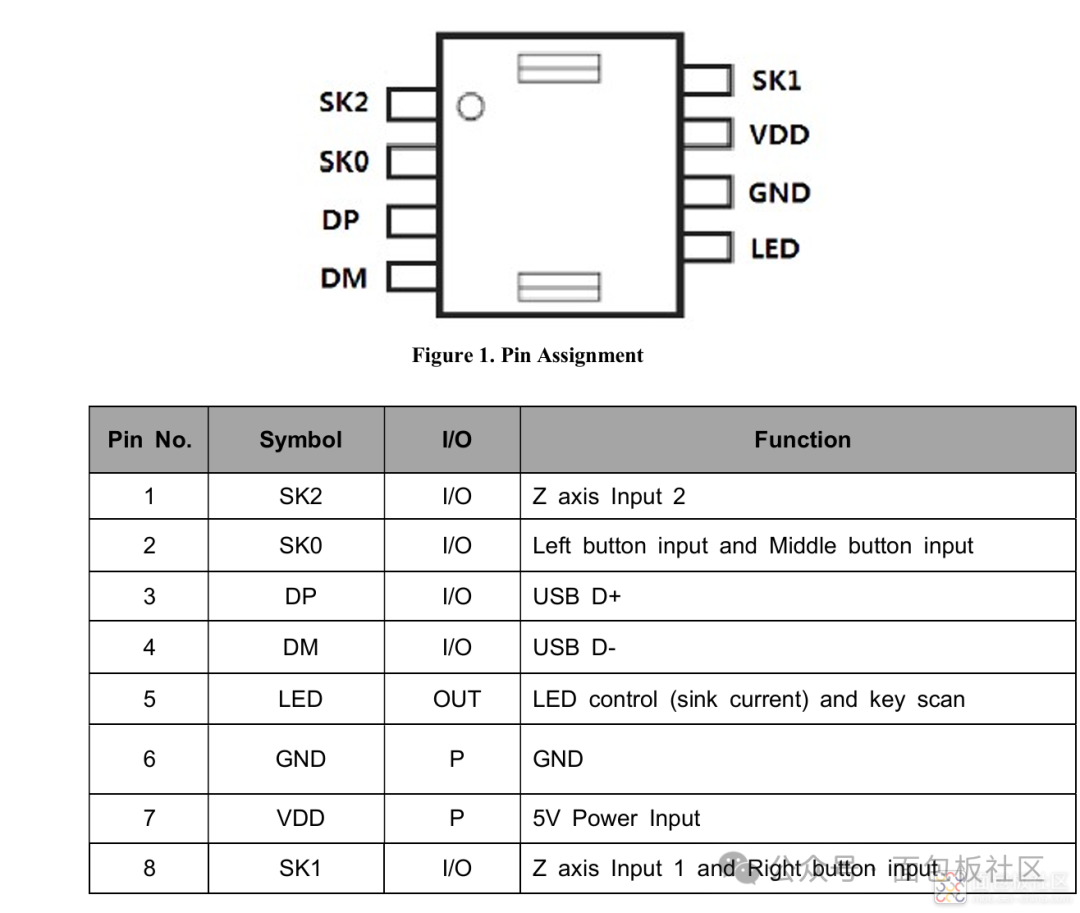

从芯片资料图可以清晰看到其8个引脚的定义，分别负责按键输入、滚轮（Z轴）输入、USB数据通信以及LED控制等功能。
官方资料简述了这颗芯片的特点：低成本、单芯片方案、基于光学导航技术、无需晶振、支持1000 CPI分辨率、符合USB 2.0 HID规范等。正是这种高度集成化，大幅降低了外围元件的数量。
位于芯片旁边的是一颗发红光的LED，它为光学传感器提供照明光源。光线通过一个专用的导光柱，均匀地照射到鼠标垫表面。

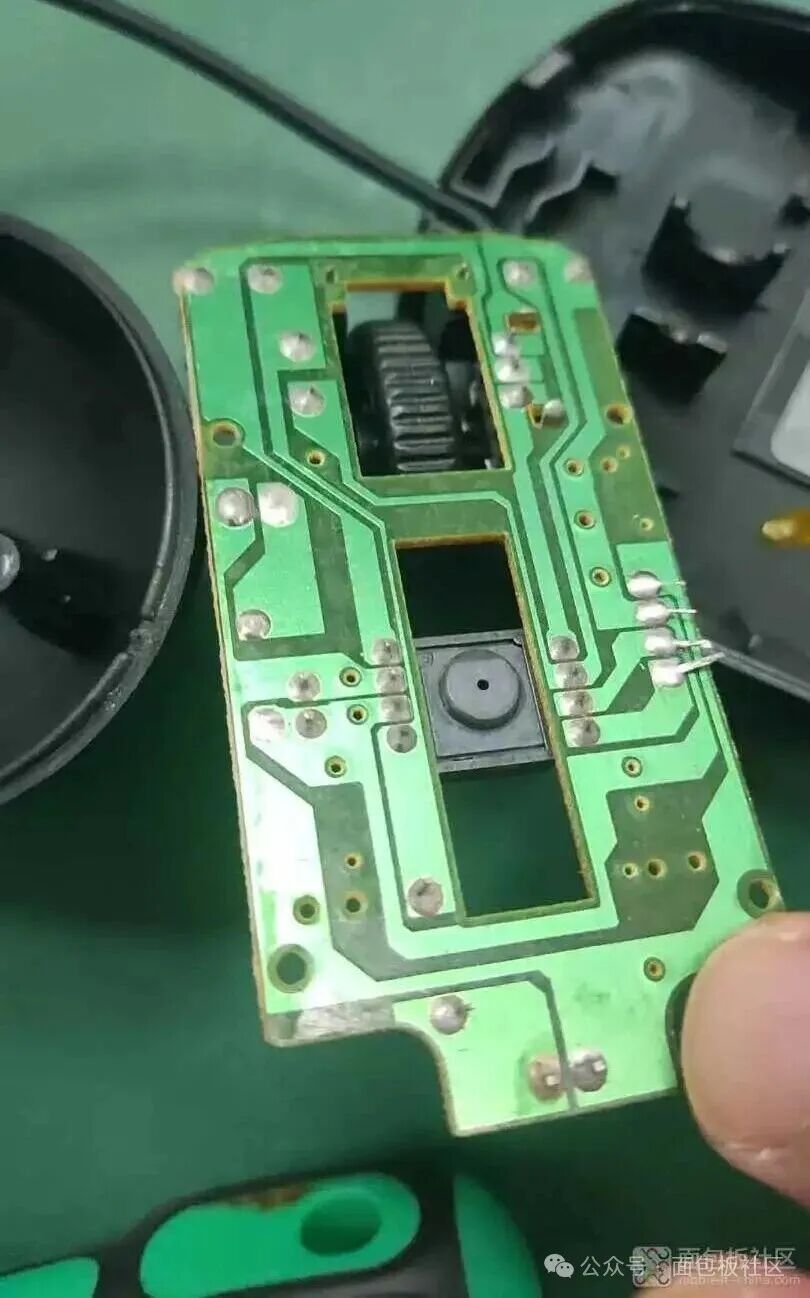

最后看看PCB的背面。除了必要的走线，几乎没有其他元件。中间那个黑色的圆形开口，就是光学传感器的“镜头”，用于捕捉表面的图像。
总结
经过这次拆解，答案就很清晰了。像这类量极大的常规有线鼠标，其核心功能已经完全由一颗高度集成的芯片（如8733B）搞定。外围电路只需要搭配寥寥数个电阻、电容和一颗LED，连晶振都省了。
主要的成本其实转移到了外壳模具、微动开关、滚轮编码器和USB线材上。PCB本身也采用了最基础的材质和工艺。这种极致的模块化和精简设计，正是几块钱的鼠标得以实现的原因。对于硬件爱好者来说，研究这类成熟产品的 电路板 设计，是理解消费电子成本控制的绝佳案例。如果你也喜欢动手探索电子设备的内部世界，欢迎来云栈社区分享你的拆解发现。
