这一节是第 7 章里相当关键的一块。它揭示了一个让人有些意外的事实：电场不一定需要电荷才能产生。哪怕某个区域压根没有电荷，只要磁场随时间变化，电场照样会出现。
而且，这种电场跟前面学过的静电场有本质区别。先用一句话建立整体印象：

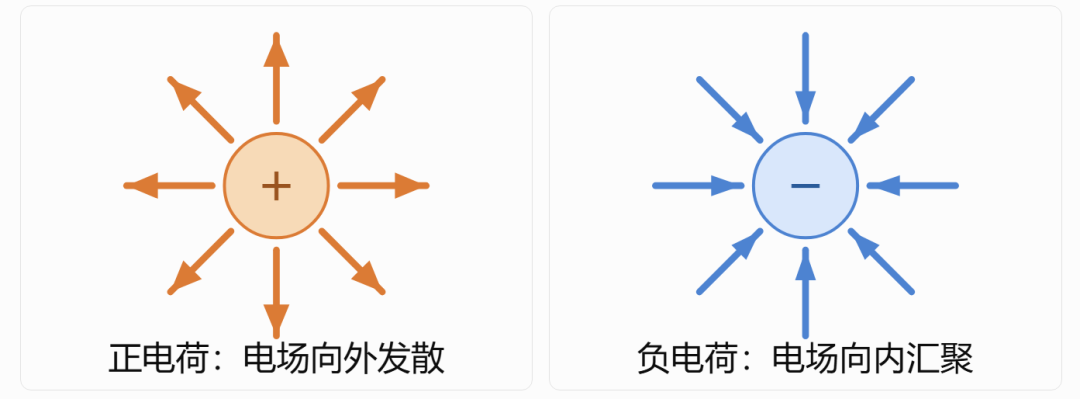

静止电荷产生的电场，像从喷泉向四周流出的水；变化磁场产生的感生电场，则可以像沿着环形跑道流动的水，围绕某个区域形成闭合环流。
本节四页的知识路线如下：
- 第 1 页｜原书 320 页：法拉第定律如何描述感生电场？为什么它与安培定律具有相似的数学结构？
- 第 2 页｜原书 321 页：图 7.25 的环形电场，以及图 7.26 中不接电源却能转动的带电轮子。
- 第 3 页｜原书 322 页：轮子的角动量从哪里来？什么是准静态近似？
- 第 4 页｜原书 323 页：图 7.27 中变化电流产生的感生电场，为什么出现自然对数 $\ln s$？

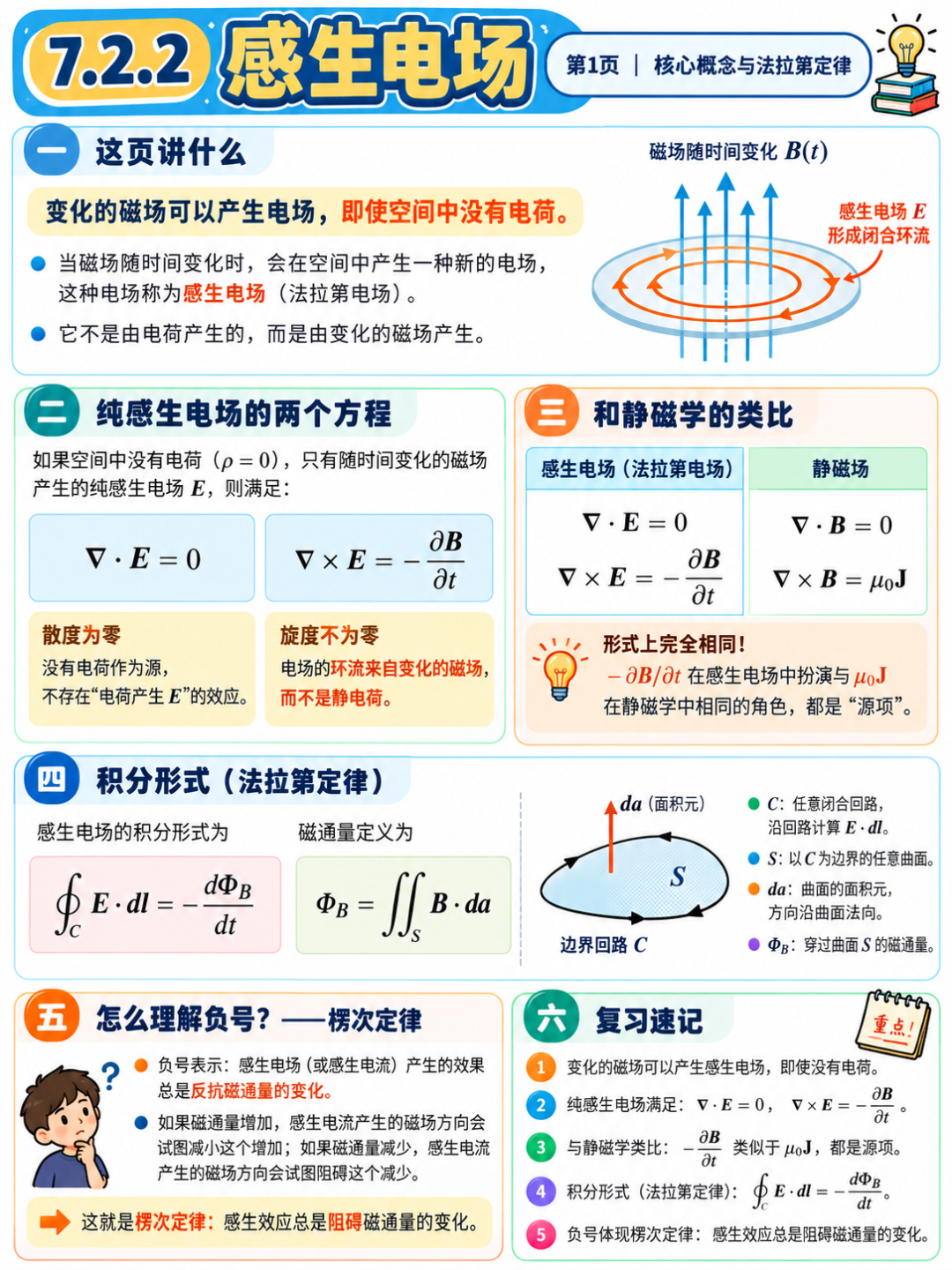

第一页｜原书 320 页
一、从静电场走向感生电场
此前学习的静电场满足两个基本方程：
$$
\nabla \cdot \mathbf{E} = \frac{\rho}{\epsilon_0}
$$
$$
\nabla \times \mathbf{E} = 0
$$
先别被这些符号劝退。这两个方程说的其实是两件完全不同的事情。
1. 散度：电场有没有源头？
- $\nabla \cdot \mathbf{E}$：电场的散度。
- $\rho$：该位置的电荷密度。
- $\epsilon_0$：真空介电常数。
通俗地讲，散度反映电场在一个极小区域里有没有净流出或净流入的趋势。
在没有电荷的地方，$\rho = 0$，于是：
$$
\nabla \cdot \mathbf{E} = 0
$$
这并不是说电场必然为零，而是说这里没有电场的净源头。
2. 旋度：电场有没有局部旋转趋势？
静电场还满足：
$$
\nabla \times \mathbf{E} = 0
$$
含义很直接：静电场没有局部旋度。可以想象把一个极小的叶轮放进某种矢量流场。如果流场具有旋转趋势，叶轮就会倾向于转动。旋度描述的就是这种局部旋转趋势。当然，这只是帮助理解数学结构的类比，并不意味着放进电场的普通机械叶轮一定会像水车那样旋转。
3. 法拉第定律改变了什么？
当磁场随时间变化时：
$$
\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}
$$
这就是法拉第电磁感应定律的微分形式，也是麦克斯韦方程组中的一条。与静电场对比：
| 情况 |
电场旋度 |
| 静电场 |
$\nabla \times \mathbf{E} = 0$ |
| 变化磁场产生的电场 |
$\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}$ |
关键变化：磁场随时间变化，会使电场具有非零的旋度。 其中 $\frac{\partial \mathbf{B}}{\partial t}$ 表示同一个空间位置的磁场随时间变化的快慢。比如磁场每秒从 1 T 增加到 2 T，再增加到 3 T，变化率就是 1 T/s。
二、纯感生电场的两个基本方程
原书接着考虑一种特殊情形：空间中没有电荷，电场完全由变化磁场引起。于是：
$$
\nabla \cdot \mathbf{E} = 0
$$
$$
\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}
$$
第一式说明电场没有电荷源头，第二式说明变化磁场产生了具有旋度的电场。合起来可以这样理解：虽然没有电荷充当电场的源头，但变化磁场依然能够制造出环绕式的电场。 这里的“环绕式”是对后面轴对称例题的直观描述。一般几何情况下，感生电场不一定是一组完美的同心圆。
三、为什么 Griffiths 要比较感生电场与静磁场？
原书把两组方程并排：
感生电场：
$$
\nabla \cdot \mathbf{E} = 0
$$
$$
\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}
$$
静磁场：
$$
\nabla \cdot \mathbf{B} = 0
$$
$$
\nabla \times \mathbf{B} = \mu_0 \mathbf{J}
$$
对照可发现：
| 感生电场 |
静磁场 |
| 研究 $\mathbf{E}$ |
研究 $\mathbf{B}$ |
| $\nabla \cdot \mathbf{E} = 0$ |
$\nabla \cdot \mathbf{B} = 0$ |
| 旋度由 $-\frac{\partial \mathbf{B}}{\partial t}$ 决定 |
旋度由 $\mu_0 \mathbf{J}$ 决定 |
| 驱动因素是磁场变化率 |
驱动因素是电流密度 |
它们具有完全类似的 数学结构（相关数学基础可参考 Computer Science, Mathematics 等综合基础）。这意味着，以前解决静磁场问题的很多方法，现在都可以迁移到感生电场问题中。例如：
- 毕奥-萨伐尔定律对应一种感生电场积分公式。
- 安培环路定律对应法拉第感应定律的环路形式。
1. 公式（7.27）：类似毕奥-萨伐尔定律
回忆静磁场中的毕奥-萨伐尔定律。原书给出的感生电场对应公式为：
$$
\mathbf{E}(\mathbf{r}, t) = -\frac{1}{4\pi} \int \frac{\frac{\partial \mathbf{B}(\mathbf{r}', t)}{\partial t} \times \hat{\mathbf{r}}}{r^2} d\tau'
$$
简单理解：每一小块变化磁场都对观察点的感生电场作出贡献。把整个空间的贡献叠加起来，就得到感生电场。 这里的叉积决定各部分电场贡献的方向，$\frac{1}{r^2}$ 是积分核中的距离权重。
需要特别注意：公式（7.27）描述的是由变化磁场确定的感生电场部分，采用了适当的无穷远边界条件。若存在额外电荷、边界或外加的无旋电场，就不能直接把它当作任何情况下的总电场公式。
2. 公式（7.28）：类似安培环路定律
原书指出，在对称性足够好的情况下，直接使用环路积分往往更容易。先看安培环路定律：
$$
\oint \mathbf{B} \cdot d\mathbf{l} = \mu_0 I_{\text{enc}}
$$
它告诉我们：沿闭合路径累加磁场的切向分量，结果由穿过路径的电流决定。对应到法拉第定律：
$$
\oint \mathbf{E} \cdot d\mathbf{l} = -\frac{d\Phi_B}{dt}
$$
磁通量定义为：
$$
\Phi_B = \int_S \mathbf{B} \cdot d\mathbf{a}
$$
三个符号要彻底弄清：
- $C$：一条闭合的积分路径。
- $S$：以路径 $C$ 为边界的曲面。
- $d\mathbf{a}$：具有方向的微小面积矢量。
几何上，右手四指沿着路径 $C$ 的正向弯曲，大拇指指向对应面积矢量的正方向。对于固定曲面，法拉第定律可以由微分形式经斯托克斯定理得到。这里最重要的不是背积分，而是明白：
沿闭合路径的电场环流，由穿过该路径的磁通量变化率决定。 负号表达楞次定律：感应效应总是倾向于反抗引起它的磁通量变化。
第一页复习要点
$$
\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}, \qquad \oint \mathbf{E} \cdot d\mathbf{l} = -\frac{d\Phi_B}{dt}
$$
两式描述的是同一个物理规律，只是一个属于局部微分形式，一个属于整体积分形式。静磁场的安培环路定律与感生电场的法拉第定律，在计算技巧上具有非常重要的相似性。

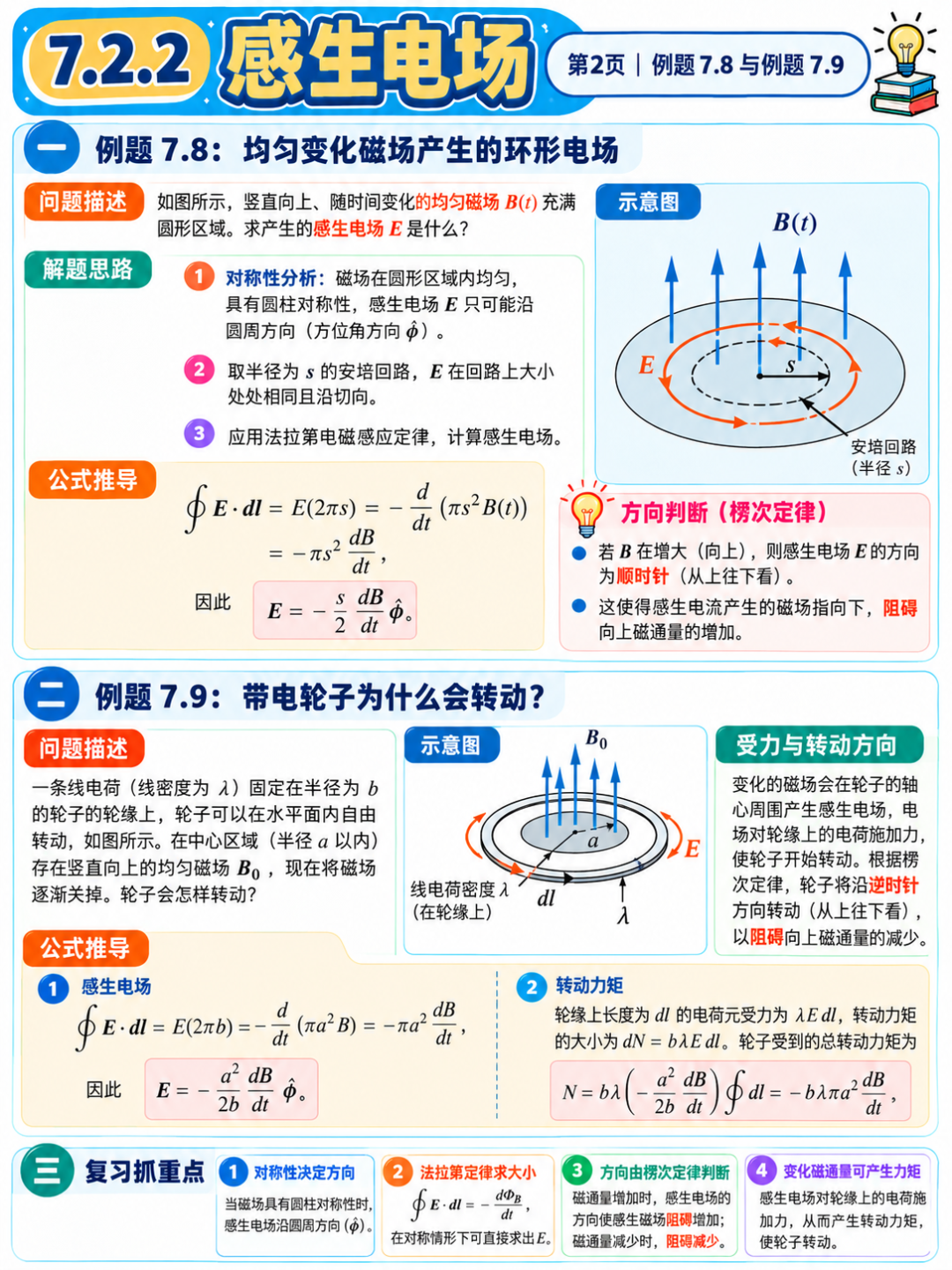

第二页｜原书 321 页
这一页包含两个重要例题：
- 例题 7.8：变化磁场如何产生环形电场？
- 例题 7.9：没有电源的轮子，为什么会自己转动？
四、例题 7.8：均匀变化磁场产生的环形电场
对应原书 Fig. 7.25。
1. 题目描述
有一个圆形区域，里面存在竖直向上的均匀磁场 $\mathbf{B}(t)$，磁场强度随着时间变化。问题是：这个变化磁场产生什么样的电场？
2. 先理解图 7.25 的几何意义
原图包含三个关键元素：
- 灰色圆盘：磁场存在的区域。
- 竖直向上的箭头：磁场 $\mathbf{B}$ 的方向。
- 虚线圆圈：人为选择的积分回路，半径为 $s$。
注意，虚线圆圈不是实际存在的一根导线，而是一条用于数学计算的闭合路径。从圆盘正上方俯视：
图中有一个非常重要的几何结论：整个圆形区域对称，因此感生电场沿着圆周切线方向，且同一圆周上各处大小相同。 这是能够轻松进行积分的关键。
3. 第一步：选择圆形积分回路
由于问题具有绕竖直轴的旋转对称性，取一个半径为 $s$ 的圆形回路。电场可写成：
$$
\mathbf{E} = E \hat{\boldsymbol{\phi}}
$$
这里 $E$ 是带符号的电场分量。于是：
$$
\oint \mathbf{E} \cdot d\mathbf{l} = E \cdot 2\pi s
$$
为什么积分如此简单？因为圆周上每个位置的切向电场分量相同，就像把一串相同的数字沿整个圆周累加。
4. 第二步：计算磁通量
对于磁场内部的回路，磁场均匀，面积为 $\pi s^2$，因此：
$$
\Phi_B = B(t) \cdot \pi s^2
$$
圆圈大小固定，所以：
$$
\frac{d\Phi_B}{dt} = \pi s^2 \frac{dB}{dt}
$$
磁通量变化率取决于两件事：回路包围的面积，以及磁场变化的快慢。
5. 第三步：代入法拉第定律
$$
E \cdot 2\pi s = -\pi s^2 \frac{dB}{dt}
$$
两边除以 $2\pi s$：
$$
E = -\frac{s}{2} \frac{dB}{dt}
$$
因此：
$$
\mathbf{E} = -\frac{s}{2} \frac{dB}{dt} \hat{\boldsymbol{\phi}}
$$
这就是原书例题 7.8 的结果。
6. 这个公式究竟告诉我们什么？
首先看电场大小：
$$
E = \frac{s}{2} \left| \frac{dB}{dt} \right|
$$
有两个结论：
结论 A：磁场变化越快，感生电场越强。 因为 $\frac{dB}{dt}$ 越大，电场强度越大。
结论 B：在均匀磁场区域内部，离圆心越远，电场越强。 因为 $E \propto s$。例如，在其他条件不变时：
| 到圆心距离 |
感生电场大小 |
| $s = 0$ |
$E = 0$ |
| $s = a/2$ |
$E = \frac{a}{4}\left\|\frac{dB}{dt}\right\|$ |
| $s = a$ |
$E = \frac{a}{2}\left\|\frac{dB}{dt}\right\|$ |
这不是平方反比关系，而是线性正比关系。

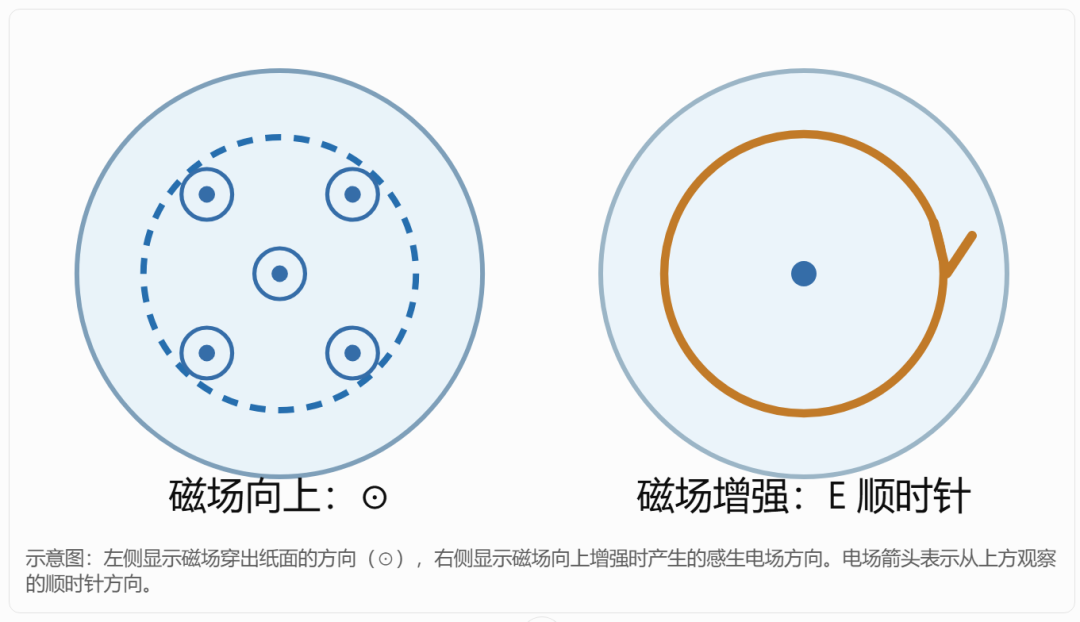

7. 电场究竟顺时针还是逆时针？
要结合 $\frac{dB}{dt}$ 的符号判断。记忆方法：感应效应反抗的是磁通量的变化，而不一定是原来磁场的方向。 磁场向上增强时，感应效应倾向于产生向下的磁场；磁场向上减弱时，感应效应倾向于维持向上的磁场。
8. 进一步补充：如果回路在磁场区域外呢？
这一点原书例题 7.8 没有展开，但对理解后面例题 7.9 至关重要。设磁场区域半径为 $a$。如果回路半径 $s$ 大于 $a$，那么回路内部只有半径 $a$ 的区域存在磁场。因此磁通量不是 $B \pi s^2$，而是：
$$
\Phi_B = B(t) \cdot \pi a^2
$$
所以：
$$
E \cdot 2\pi s = -\pi a^2 \frac{dB}{dt}
$$
得到：
$$
E = -\frac{a^2}{2s} \frac{dB}{dt}
$$
于是完整的分段表达式是：
$$
E(s) =
\begin{cases}
\dfrac{s}{2} \left| \dfrac{dB}{dt} \right|, & s \leq a \\[8pt]
\dfrac{a^2}{2s} \left| \dfrac{dB}{dt} \right|, & s > a
\end{cases}
$$

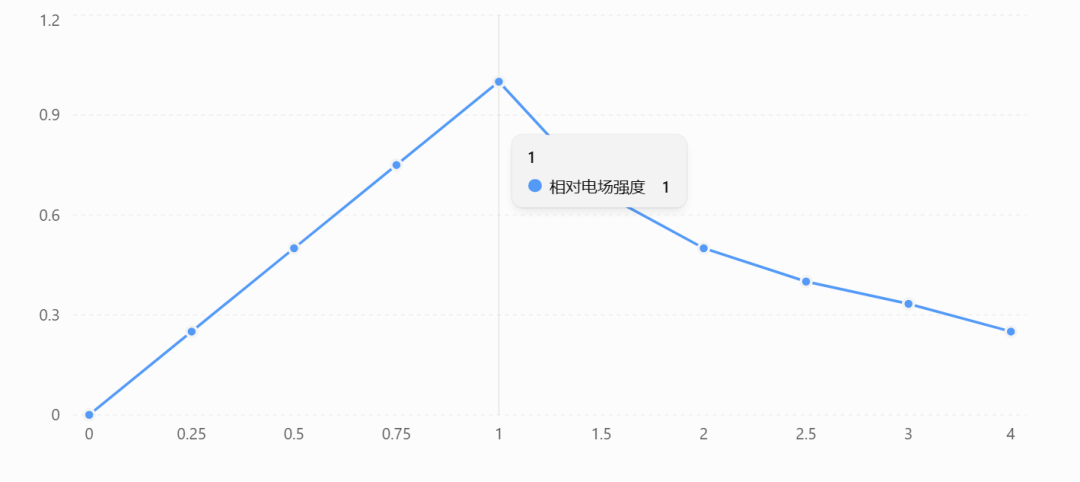

这张图揭示了很重要的规律：
- 在磁场区域内部，感生电场大小随距离线性增加。
- 在边界 $s = a$ 处，达到最大值。
- 在磁场区域外部，感生电场随距离按 $\frac{1}{s}$ 减小。
最值得注意：即使某个位置的磁场是零，那里仍然可能存在感生电场。 这正是下一个例题的核心。
五、例题 7.9：磁场消失，轮子却开始转动
对应原书 Fig. 7.26。
1. 先把题目翻译成日常语言
假设有一个可以自由转动的水平轮子：
- 轮子的半径为 $b$。
- 轮缘固定着均匀分布的电荷，线电荷密度为 $\lambda$。
- 中心半径 $a$ 的区域内存在一个竖直向上的磁场 $B_0$。
- $a < b$，因此带电轮缘位于磁场区域外。
- 轮辐不导电，电荷不会沿着轮辐自由移动。
现在把磁场关闭。问题：没有任何电动机、没接电源，轮子为什么会转动？
2. 图 7.26 的各个几何符号
| 符号 |
物理含义 |
| $a$ |
中心磁场区域的半径 |
| $b$ |
带电轮子的半径 |
| $B_0$ |
开始时向上的磁场 |
| $\lambda$ |
轮缘单位长度携带的电荷 |
| $dl$ |
轮缘上一小段弧长 |
| $E$ |
磁场变化所诱导的切向电场 |
图中中心灰色小圆盘是磁场区域，外侧的圆环才是带电轮缘。注意：电荷位于 $s = b$ 的位置，也就是原书设定的无外加磁场区域。 这不是随意安排，而是作者刻意设计来说明：使轮子转动的是电场力，不是原有磁场的洛伦兹力。
3. 为什么轮子会逆时针旋转？
初始磁场向上：$\mathbf{B}_0 > 0$。现在关闭磁场，向上的磁通量减少。按照楞次定律，感应效应试图补偿正在消失的向上磁通量。因此感生电场方向是逆时针。若 $\lambda > 0$，轮缘正电荷受到的电场力也是逆时针。电荷固定在轮缘上，于是带动轮子逆时针旋转。
这里有一个符号细节：原书给出逆时针的结论，对应正的线电荷密度。如果轮缘带的是负电荷，轮子的机械转动方向将相反。
4. 第一步：计算轮缘处的感生电场
选择半径为 $b$ 的圆形积分路径：
$$
\oint \mathbf{E} \cdot d\mathbf{l} = E \cdot 2\pi b
$$
磁场只存在于半径 $a$ 的中心区域：
$$
\Phi_B = B(t) \cdot \pi a^2
$$
法拉第定律给出：
$$
E \cdot 2\pi b = -\pi a^2 \frac{dB}{dt}
$$
所以：
$$
E = -\frac{a^2}{2b} \frac{dB}{dt}
$$
这是轮缘处感生电场的切向分量。
5. 第二步：计算轮缘上一小段电荷受到的力
线电荷密度定义为 $\lambda = \frac{dq}{dl}$，所以一小段电荷量为：
$$
dq = \lambda dl
$$
这一小段电荷受到的切向力为：
$$
dF = \lambda E dl
$$
代入 $E$：
$$
dF = -\lambda \frac{a^2}{2b} \frac{dB}{dt} dl
$$
6. 第三步：计算力矩
力矩描述力使物体绕轴转动的能力。由于力沿圆周切向，垂直于半径，所以绕轴的力矩分量为：
$$
dN = b \cdot dF = b \lambda E dl
$$
也就是：
$$
dN = -\lambda \frac{a^2}{2} \frac{dB}{dt} dl
$$
把整个轮缘的小段全部相加：
$$
N = -\lambda \frac{a^2}{2} \frac{dB}{dt} \oint dl
$$
因为所有量沿轮缘均相同，而整个轮缘长度是 $2\pi b$，所以：
$$
N = -\lambda \frac{a^2}{2} \frac{dB}{dt} \cdot 2\pi b
$$
化简：
$$
N = -\lambda \pi a^2 b \frac{dB}{dt}
$$
这就是原书第二页最后得到的力矩表达式。对于 $\lambda > 0$ 且磁场正在减弱的情况，力矩为正，因此轮子获得逆时针方向的角动量。

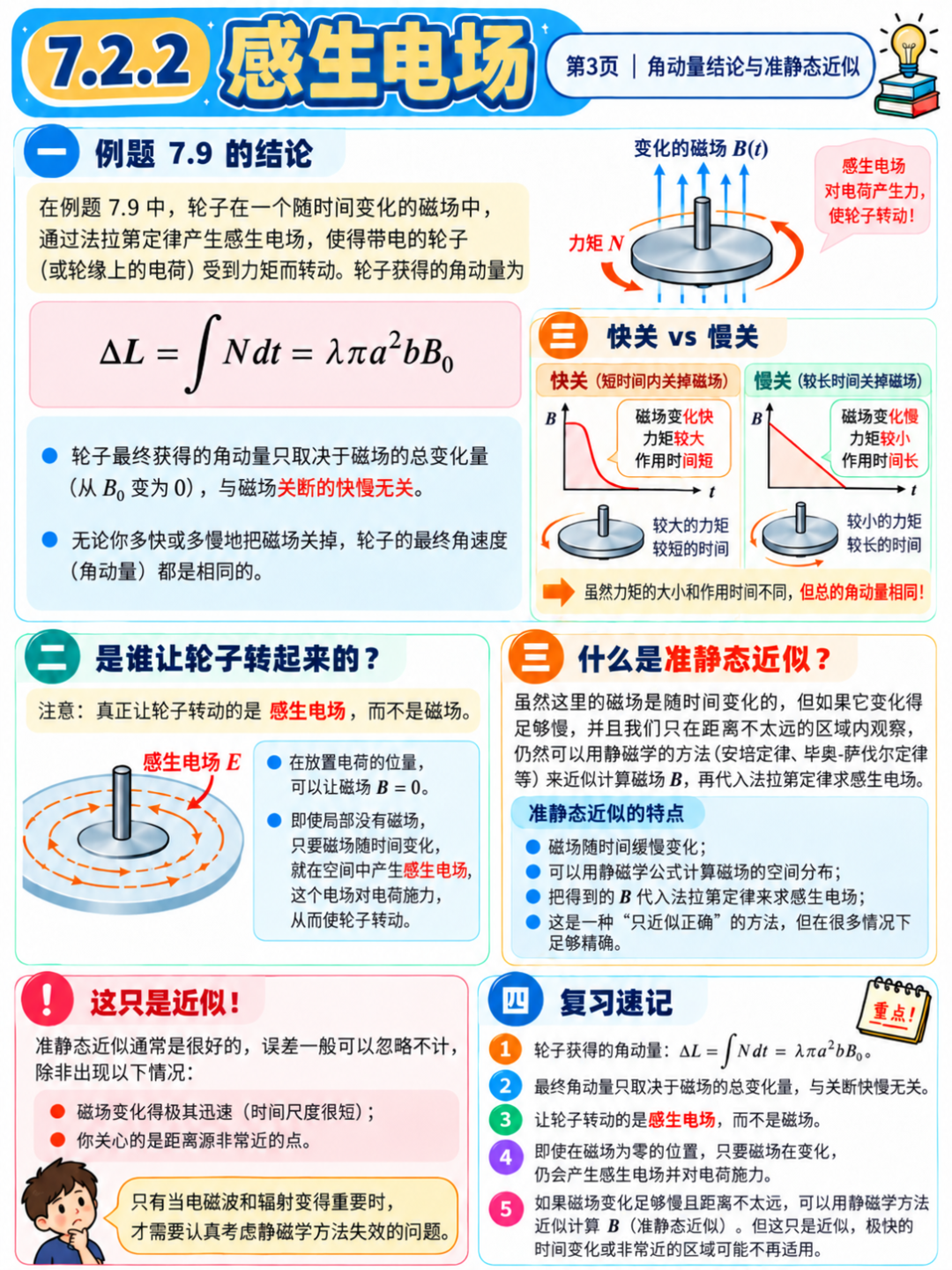

第三页｜原书 322 页
六、为什么磁场关闭的快慢不影响最终角动量？
这一页承接例题 7.9，给出了一个相当出人意料的结论：虽然关闭磁场会带来力矩，但最终角动量只取决于磁场总共减少了多少，而不取决于关闭过程用了多长时间。
1. 回忆力矩与角动量的关系
线性运动中有 $F = \frac{dp}{dt}$。旋转运动中对应的是：
$$
N = \frac{dL}{dt}
$$
其中 $N$ 是力矩，$L$ 是角动量。从开始到结束累加：
$$
\Delta L = \int N dt
$$
代入上一页的力矩：
$$
\Delta L = \int \left( -\lambda \pi a^2 b \frac{dB}{dt} \right) dt
$$
注意 $\lambda$、$a$、$b$ 都是常量：
$$
\Delta L = -\lambda \pi a^2 b \int \frac{dB}{dt} dt
$$
计算积分：
$$
\int \frac{dB}{dt} dt = B_{\text{final}} - B_{\text{initial}} = 0 - B_0 = -B_0
$$
所以：
$$
\Delta L = \lambda \pi a^2 b B_0
$$
这就是原书第 322 页的核心结论。
2. 为什么没有关闭时间？
用推门的例子来理解。假设你推动一扇门：
- 用很大的力推动很短时间。
- 或用很小的力推动很长时间。
只要两种情况下作用的总角冲量相同，门获得的角动量变化就相同。这里也是类似的道理。磁场关闭越快，$\frac{dB}{dt}$ 越大，力矩越强，但持续时间越短；磁场关闭越慢，力矩越弱，但持续时间越长。二者积分后的结果只与磁场的总变化量有关：
$$
\Delta L = \lambda \pi a^2 b \left( B_{\text{initial}} - B_{\text{final}} \right)
$$
3. 最终角速度是多少？
假设轮子最初静止，其绕轴转动惯量为 $I$。刚体转动满足：
$$
L = I \omega
$$
因此：
$$
\omega = \frac{\Delta L}{I} = \frac{\lambda \pi a^2 b B_0}{I}
$$
可见在理想条件下，最终角速度与磁场关闭所用时间无关。不过必须强调，原书的结论隐含理想条件，例如忽略摩擦、辐射损耗及其他动力学反馈。
4. 作者为什么强调“不是磁场转动了轮子”？
回忆洛伦兹力定律：
$$
\mathbf{F} = q\left( \mathbf{E} + \mathbf{v} \times \mathbf{B} \right)
$$
它包含两部分：电场力 $q\mathbf{E}$ 和磁力 $q\mathbf{v} \times \mathbf{B}$。原书特意把带电轮缘放到磁场区域之外。也就是说，在理想化的外加磁场模型中，轮缘位置 $\mathbf{B} = 0$，因此那里没有来自原有磁场的磁力：
$$
q\mathbf{v} \times \mathbf{B} = 0
$$
但是仍然存在感生电场 $\mathbf{E} \neq 0$。所以轮子的驱动力来自：
$$
\mathbf{F} = q\mathbf{E}
$$
这是本节极为重要的物理结论：磁场并不需要直接作用在电荷所在的位置，变化磁场引起的电场就能在那里推动电荷。
5. 那么轮子的角动量究竟来自哪里？
作者在这里故意留下一个悬念。轮子最初静止，后来获得角动量。既然角动量不能凭空出现，其他地方必然发生了相应的角动量转移。进一步研究电磁场会发现，电磁场本身也可以携带动量和角动量。当磁场变化时，电磁场、产生磁场的装置和轮子之间可以交换角动量。这需要后续章节的电磁动量理论才能完整解释，本页尚未推导相应公式。
七、什么是“准静态近似”（Quasistatic Approximation）？
这是原书第 322 页后半段的重要内容。
1. 问题从哪里来？
你可能会产生一个疑问：前面已经知道，安培定律的静磁形式 $\nabla \times \mathbf{B} = \mu_0 \mathbf{J}$ 主要用于静磁问题。可是现在研究的恰恰是随时间变化的磁场。为什么作者还要使用静磁公式来计算它们？比如长直导线磁场公式 $B = \frac{\mu_0 I}{2\pi s}$，明明电流 $I$ 在变化，为什么仍然可以用这条公式？
2. 准静态近似的意思
可以这样理解：
虽然整个系统随时间变化，但变化足够缓慢，使我们能够在某个有限区域内近似地把它看成一连串静态状态。
例如，一根导线电流缓慢地从 1 A 增加到 2 A 再到 3 A。在电流为 1 A 的瞬间，先使用相应的静磁场公式；在电流为 2 A 时，再用静磁场公式；在电流为 3 A 时，继续这样处理。于是：
$$
\mathbf{B}(\mathbf{r}, t) \approx \mathbf{B}_{\text{static}}
$$
这不是完全精确的动态解，而是一种适用条件明确的近似。
3. 什么时候准静态近似会失效？
作者指出两个重要情况：
原因在于：电磁变化的影响不能瞬间传遍整个空间。 它们以有限速度传播，在真空中传播速度为光速 $c$。因此，足够远的观察者看到的不是电流此刻的状态，而是与较早时刻的电流变化有关的电磁场。后面第 323 页会把这一条件写成：
$$
s \ll c\tau
$$
其中 $\tau$ 是电流显著变化的特征时间。
4. 补充：准静态近似与完整麦克斯韦方程的关系
这里补充一条原书该页没有展开、但能帮助理解的方程。完整的安培-麦克斯韦方程为：
$$
\nabla \times \mathbf{B} = \mu_0 \mathbf{J} + \mu_0 \epsilon_0 \frac{\partial \mathbf{E}}{\partial t}
$$
右边第二项称为位移电流项。在适当的准静态条件下，如果这个修正项相对传导电流项足够小，就能近似使用：
$$
\nabla \times \mathbf{B} \approx \mu_0 \mathbf{J}
$$
于是可以借用静磁场的计算方法。但准静态并不是简单地把所有时间导数都设成零。尤其在本节，我们仍然必须保留：
$$
\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}
$$
否则感生电场就消失了。这也是本节计算方法的精妙之处。
第四页｜原书 323 页

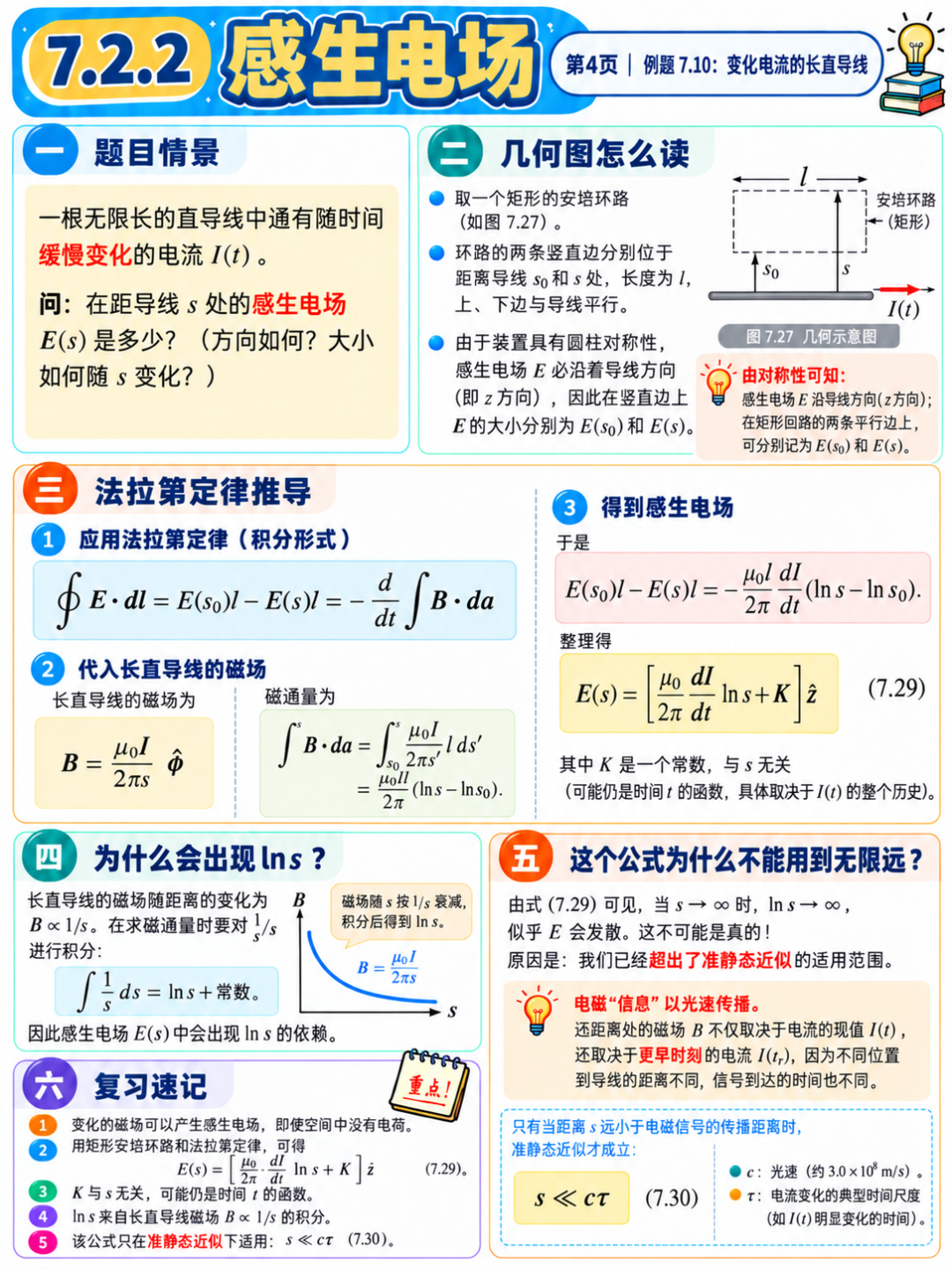

八、例题 7.10：变化电流产生的感生电场
对应原书 Fig. 7.27、公式（7.29）与（7.30）。这一题在数学上比前两题难一些，因为积分中会出现自然对数 $\ln s$。我们按照几何图一步一步推导。
1. 题目描述
一根无限长直导线，通有随时间缓慢变化的电流 $I(t)$。要求计算距离导线 $s$ 处的感生电场。作者明确采用准静态近似。

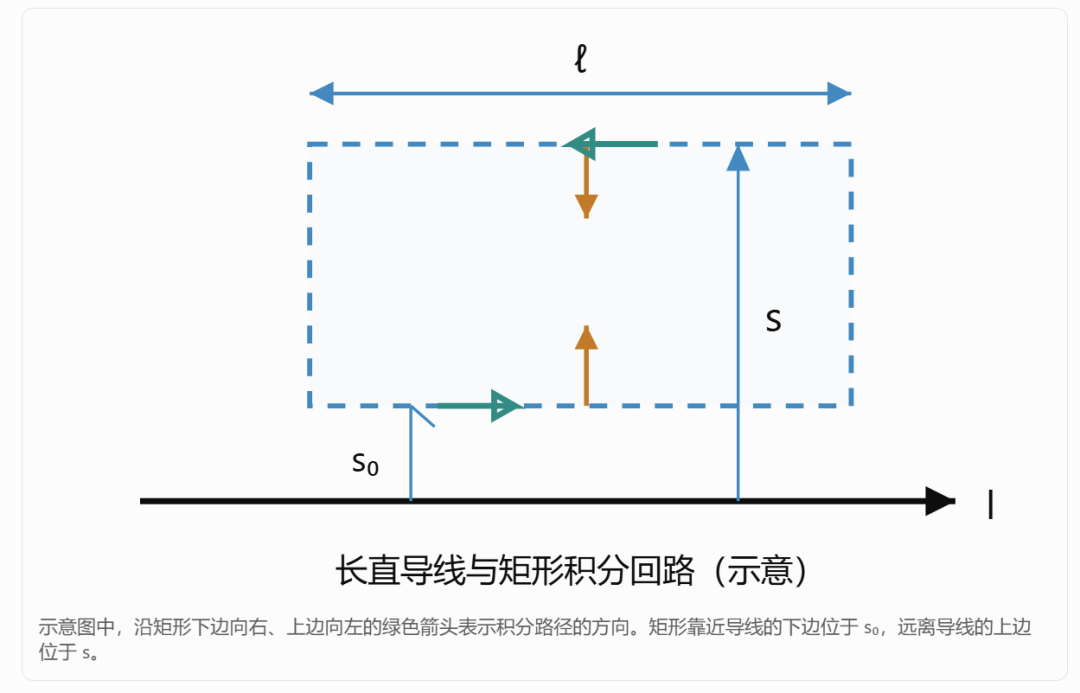

2. 首先理解图 7.27
原图的各个几何元素：
- 下方水平实线：通电长直导线。
- $I$：电流方向，沿导线向右。
- 虚线矩形：人为选取的闭合积分回路。
- $s_0$：矩形靠近导线的一边到导线的距离。
- $s$：矩形远离导线的一边到导线的距离。
- $l$：矩形与导线平行的边长。
注意，这条矩形路径也不是必须存在的真实导线，它只是为了使用法拉第定律而选取的计算路径。
3. 第一步：求变化电流产生的磁场
由长直导线的静磁公式：
$$
B = \frac{\mu_0 I(t)}{2\pi s}
$$
这说明：
- 电流越大，磁场越强。
- 距离导线越远，磁场越弱。
- 磁场沿着环绕导线的圆周方向。
对于图中电流向右、观察区域位于导线上方的情形，右手定则说明磁场垂直纸面向外。因此，当 $I$ 增大时，穿出矩形区域的磁通量增加。
4. 第二步：为什么选矩形而不是圆形？
例题 7.8 使用圆形回路，是因为感生电场沿圆周方向。但现在情况改变了。磁场围绕长直导线旋转；相应的感生电场，在本题的对称模型下沿导线方向。因此，选择具有两条边与导线平行的矩形路径最方便。沿矩形积分时：
- 上下两条水平边，可能有非零贡献。
- 左右两条竖直边，由于电场与路径垂直，点积为零。
所以：
$$
\oint \mathbf{E} \cdot d\mathbf{l} = E(s_0)l - E(s)l
$$
这里的 $z$ 轴约定沿导线电流方向。为什么是减号？因为沿闭合路径走一圈时，近端水平边的积分方向与正 $z$ 轴相同，远端水平边的积分方向与正 $z$ 轴相反，所以两段积分带相反的符号。
5. 第三步：为什么磁通量积分中出现 $\ln s$？
矩形内部的磁场并不均匀。靠近导线，磁场强；远离导线，磁场弱。不能直接使用 $B \times \text{面积}$，而应当把矩形分成很多条细长小条。假设某个小条距离导线为 $s'$，宽度为 $ds'$，长度为 $l$。面积为 $d\mathbf{a} = l ds'$。该处磁场为：
$$
B = \frac{\mu_0 I}{2\pi s'}
$$
这一小条贡献的磁通量：
$$
d\Phi_B = \frac{\mu_0 I}{2\pi s'} l ds'
$$
再把所有小条从 $s_0$ 加到 $s$：
$$
\Phi_B = \int_{s_0}^{s} \frac{\mu_0 I l}{2\pi s'} ds'
$$
由于 $\frac{\mu_0 I l}{2\pi}$ 对空间积分变量 $s'$ 来说是常数，可以提出积分号：
$$
\Phi_B = \frac{\mu_0 I l}{2\pi} \int_{s_0}^{s} \frac{ds'}{s'}
$$
关键 积分 来了：
$$
\int \frac{1}{s'} ds' = \ln s'
$$
于是：
$$
\Phi_B = \frac{\mu_0 I l}{2\pi} \left( \ln s - \ln s_0 \right)
$$
所以：
$$
\Phi_B = \frac{\mu_0 I l}{2\pi} \ln \frac{s}{s_0}
$$
自然对数 $\ln s$ 不是凭空冒出来的，而是由磁场随距离按照 $\frac{1}{s}$ 减弱这个几何规律决定的。
6. 第四步：应用法拉第定律
法拉第定律为 $\oint \mathbf{E} \cdot d\mathbf{l} = -\frac{d\Phi_B}{dt}$。左侧为：
$$
\oint \mathbf{E} \cdot d\mathbf{l} = E(s_0)l - E(s)l
$$
右侧为：
$$
-\frac{d\Phi_B}{dt} = -\frac{\mu_0 l}{2\pi} \frac{dI}{dt} \ln \frac{s}{s_0}
$$
由于 $s_0$、$s$ 都固定：
$$
E(s_0)l - E(s)l = -\frac{\mu_0 l}{2\pi} \frac{dI}{dt} \ln \frac{s}{s_0}
$$
两边除以 $l$：
$$
E(s_0) - E(s) = -\frac{\mu_0}{2\pi} \frac{dI}{dt} \ln \frac{s}{s_0}
$$
整理得：
$$
E(s) = \frac{\mu_0}{2\pi} \frac{dI}{dt} \ln \frac{s}{s_0} + E(s_0)
$$
这个表达式其实很有价值。它明确告诉我们：相距导线不同距离的两个位置，其感生电场轴向分量之差是多少。
7. 第五步：得到原书公式（7.29）
把仅与参考位置有关的部分合并为一个常数项：
$$
E(s) = \left( \frac{\mu_0}{2\pi} \frac{dI}{dt} \ln s + K \right) \hat{\mathbf{z}}
$$
这里 $K$ 对距离 $s$ 不变，但可能随时间变化。严格地说，对数的自变量应当无量纲。可引入一个固定参考长度 $s_0$，把公式写成更严谨的形式：
$$
E(s) = \left( \frac{\mu_0}{2\pi} \frac{dI}{dt} \ln \frac{s}{s_0} + K' \right) \hat{\mathbf{z}}
$$
改变参考长度只会重新定义常数项，不改变电场的物理内容。
8. 为什么算出电场后，仍然留下一个 $K$？
这是本题非常值得深入理解的地方。我们通过环路积分得到的是两个位置电场之差，而不是直接得到某一点的绝对电场值。可以类比一条山坡：假设知道两个地点的海拔差为 5 米，但并不知道第一个地点的海拔，那么第二个地点的绝对海拔也不能确定。这里也是一样。法拉第定律约束了电场在不同位置的差异，而单靠本题提供的信息，还不能确定完整电场。需要额外的初始条件、边界条件，以及电流变化的整体历史。原书也明确指出，$K$ 的真实取值与电流 $I(t)$ 的完整历史有关。
九、为什么公式（7.29）在无限远处会出现问题？
原书紧接着提出一个非常重要的问题：如果 $s \to \infty$，那么 $\ln s \to \infty$。按照这个近似公式，电场竟然会无限增长。这显然不能作为真实物理场在无限远处的正确预测。到底哪里出了问题？
1. 问题不在数学积分
积分 $\int \frac{ds'}{s'} = \ln s$ 完全正确，法拉第定律也没有出错。真正有问题的，是我们在极远处仍然使用准静态公式。
2. 电磁信息传播需要时间
想象你站在一条很长的水渠边。某个位置的水面突然受到扰动。距离扰动位置很近的人，很快看到水波；远处的人，必须等水波传播过来才能感受到变化。电磁场也有类似性质，但传播的是真实电磁扰动，而不是水波。如果导线电流突然变化，远处的电磁场不可能在同一瞬间完成响应。电磁变化在真空中以光速传播：
$$
c \approx 3.0 \times 10^8 \text{ m/s}
$$
因此距离越远，传播延迟越明显。
3. 公式（7.30）：准静态近似的适用条件
原书给出：
$$
s \ll c\tau
$$
各个符号的含义：
| 符号 |
含义 |
| $s$ |
观察位置到导线的距离 |
| $c$ |
真空光速 |
| $\tau$ |
电流发生显著变化所需的特征时间 |
| $c\tau$ |
电磁信息在时间 $\tau$ 内能够传播的距离 |
把两边除以 $c$：
$$
\frac{s}{c} \ll \tau
$$
这个写法更容易理解：左边的 $\frac{s}{c}$ 是电磁信息传播距离 $s$ 需要的时间，右边的 $\tau$ 是电流显著变化的时间尺度。因此准静态近似的物理意义是：
电磁信息传播到观察点的时间，必须远小于电流本身发生明显变化的时间。
满足这一条件时，传播延迟对所研究区域的影响较小，可以近似忽略。不满足时，就必须考虑电磁场的延迟效应，不能继续使用当前电流值直接代入静磁公式。
4. 为什么不能把它理解成“任意距离都有效”？
因为只要 $\tau$ 是有限的，那么 $c\tau$ 就是有限长度。当 $s$ 增大到足以与 $c\tau$ 相比较时，准静态条件开始失效。因此，公式（7.29）不能随意外推到无限远。自然对数的无限增长，是近似模型被用到了适用范围之外产生的问题，并不代表真实电场真的在无限远处无穷大。
5. 原书中无限长导线模型还有一个隐含限制
作者在脚注中补充：题目假定无限长导线上所有位置的电流在同一时刻具有相同数值。对于较短的普通电路导线，这种近似通常比较方便。但对于真正很长的传输线，电磁信息沿线路传播需要时间，电流不可能在任意位置都无条件同步变化。因此例题 7.10 本身是一个有意简化的理想模型。
十、四页知识的整体串联
这四页可以用下面的逻辑贯穿起来：
磁场随时间变化 → 产生感生电场 → 沿闭合路径存在电场环流 → 电场可以对电荷施力 → 产生力矩并改变物体角动量
而在具体计算时，如果使用静磁场公式近似求变化磁场，就必须记住准静态条件：
$$
s \ll c\tau
$$
十一、三个例题的核心对比
| 例题 |
几何结构 |
最佳积分路径 |
关键结论 |
| 7.8 |
圆形均匀变化磁场 |
同心圆 |
感生电场沿圆周方向 |
| 7.9 |
中心磁场 + 带电轮缘 |
轮缘圆圈 |
感生电场施加力矩使轮子旋转 |
| 7.10 |
变化电流的长直导线 |
矩形回路 |
感生电场轴向分量含 $\ln s$ |
这三个例题看似不同，其实使用的是同一条法拉第定律：
$$
\oint \mathbf{E} \cdot d\mathbf{l} = -\frac{d\Phi_B}{dt}
$$
唯一变化的是几何对称性和积分路径。
十二、最适合复习背诵的 8 条结论
- 静电场满足 $\nabla \times \mathbf{E} = 0$，但随时间变化的磁场可以产生非零旋度的电场。
- 感生电场不需要电荷作为源头，真空中也可以存在。
- 法拉第定律的微分形式是 $\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}$。
- 积分形式是 $\oint \mathbf{E} \cdot d\mathbf{l} = -\frac{d\Phi_B}{dt}$，这里讨论固定回路。
- 均匀变化磁场区域内部，环形感生电场大小正比于半径 $s$。
- 带电轮子可以在自身位置没有外加磁场的情况下受到感生电场力矩。
- 理想例题中轮子的角动量变化取决于磁通量的总变化，而不取决于关闭磁场的快慢。
- 准静态近似只能在传播延迟足够小的范围内使用，典型条件是 $s \ll c\tau$。
本节最核心的物理认识： 感生电场是一种真实存在、能够对电荷做功的电场。它不仅可以在变化磁场所在的区域出现，也可以延伸到磁场为零的区域。法拉第定律说明它如何产生，三个例题分别展示了它的空间分布、机械作用和计算模型的适用边界。
发表于 1 小时前
|
查看: 4|
回复: 0
