Arduino+米思齐Mixly控制WS2812B环形彩灯：接线与代码详解

RGB-LED 环形彩灯是一款可编程控制的模块，内置 WS2812B 驱动芯片，通过 Mixly、Mind+、Arduino 都能轻松控制，支持 Arduino UNO、Arduino Nano、ESP32、掌控板等主流主板。如果你正在折腾这类 RGB 灯环的接线和程序，不妨跟着本文步骤走一遍，过程中遇到问题也可以发到 云栈社区 一起交流。

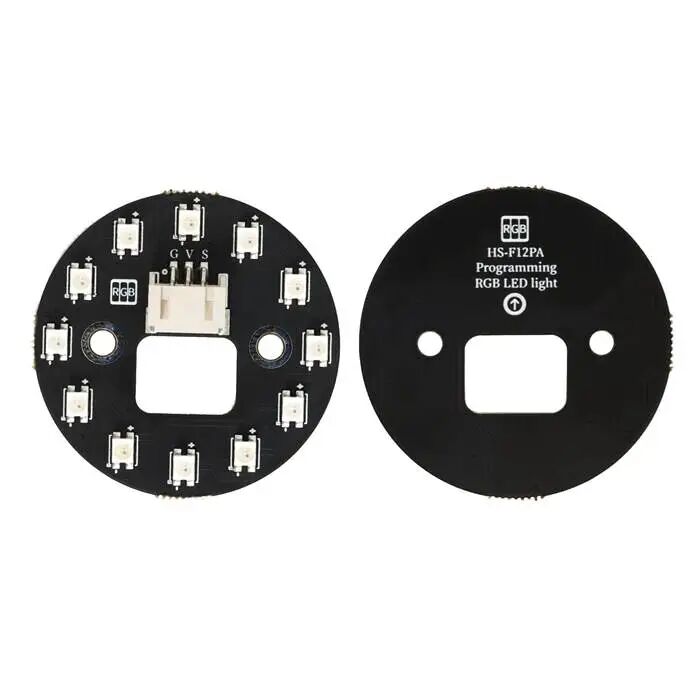

一、模块介绍

12 位 RGB 灯环采用 12 颗 WS2812B 灯珠串联组成，只需要一个 IO 口即可驱动。WS2812B 灯珠内部集成了控制芯片，因此单 IO 就能完成颜色与亮度的控制。模块上的 S 脚为信号输入，用来控制 RGB 灯珠颜色与串联数量；芯片的 DOUT 引脚负责信号输出，可以继续级联下一颗灯珠；V 脚接电源正极，G 脚接电源负极。

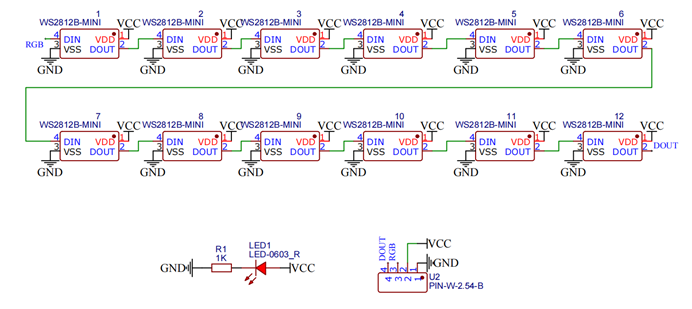

二、原理图

三、模块参数

• 供电电压：3.3V / 5V
• 连接方式：3P PH2.0 接线端子，或 3P PH2.0 接线端子转杜邦线

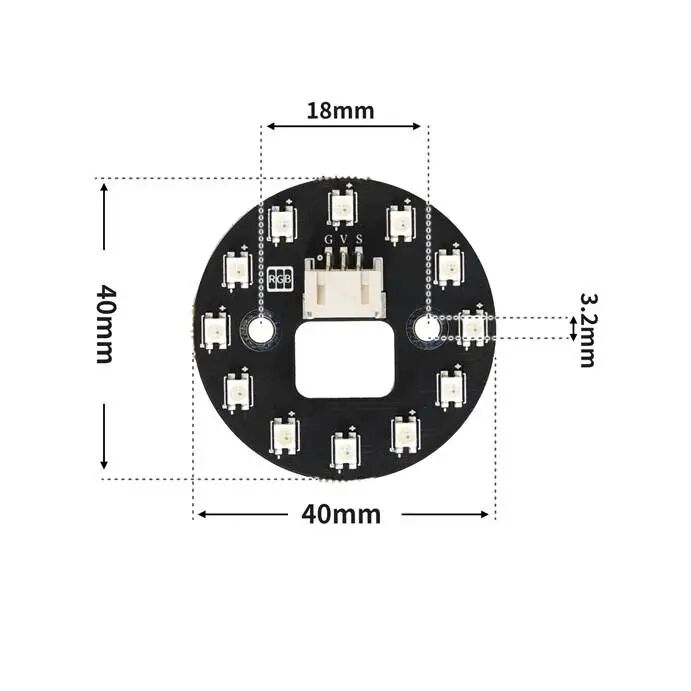

四、电路板尺寸

五、添加 Arduino 库文件

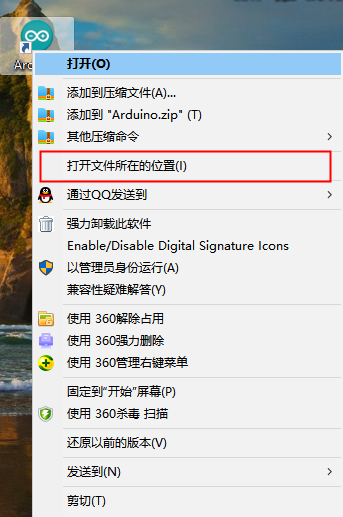

示例程序依赖 Adafruit_NeoPixel 库。如果之前没装过，需要先找到 Arduino IDE 的库文件夹（通常位于 Arduino IDE 安装目录下的 libraries 文件夹），然后把 Adafruit_NeoPixel 库文件夹完整复制进去即可。不熟悉库安装流程的话，可以先翻阅对应的 技术文档 避坑。

六、Arduino IDE 示例程序

示例程序（UNO 开发板）：

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12, 10, NEO_GRB + NEO_KHZ800);

void setup() {
  rgb_display_10.begin();
}

void loop() {
  for (int i = 1; i <= 12; i = i + (1)) {
    rgb_display_10.setPixelColor((i) - 1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
    rgb_display_10.show();
    delay(200);
    rgb_display_10.setPixelColor((i) - 1, (0xffff00));
    rgb_display_10.show();
    delay(200);
  }
}

示例程序（ESP32 开发板，基于 Python 编程 语言控制 RGB 彩灯，WS2812B）：

注意：下面示例用到了 machine.Pin，因此运行时需要先导入 machine 模块。

import machine
import neopixel
import time

rgb = neopixel.NeoPixel(machine.Pin(2), 12)

while True:
    for i in range(0, 12, 1):
        rgb[i] = (100, 0, 0)
        rgb.write()
        time.sleep(1)
    for i in range(0, 12, 1):
        rgb[i] = (0, 0, 0)
        rgb.write()
        time.sleep(1)

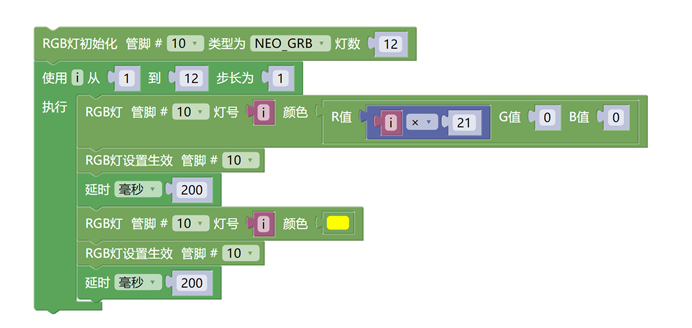

七、米思齐 Mixly 示例程序（图形化语言）

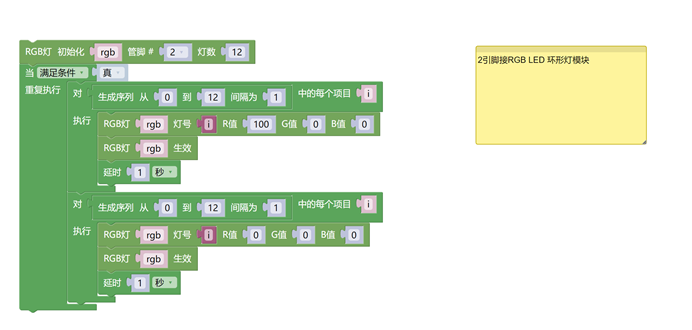

示例程序（ESP32 开发板）：

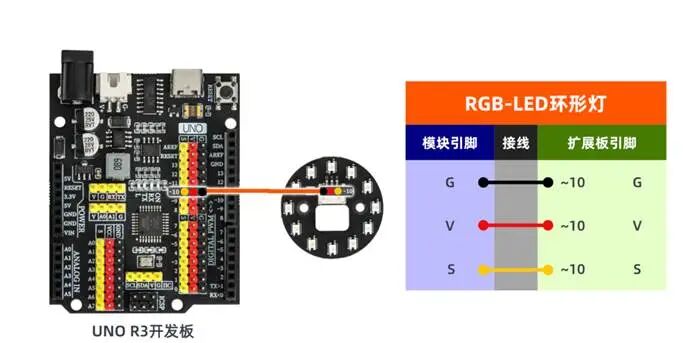

八、电路接线图

九、测试结论

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板，会看到灯环上的灯珠先逐个点亮成黄色，随后接力亮起红灯，整体呈现流水灯的效果。
