高通Oryon小核心微架构解析：4-wide前端为何配备128KB L1指令缓存？

高通最新的 Snapdragon X2 Elite 采用大小核混合架构。其中的 Performance Core 虽然叫“性能核心”，实际扮演的却更像效率核心，负责轻量任务、后台负载，以及多线程场景下的吞吐补充。

这颗核心最高运行在 3.6GHz，采用 4-wide 乱序执行架构。与同芯片中更宽的 Prime Core 相比，前端规模明显收缩；但从微架构测试看，高通并没有让后端资源跟着简单缩水。

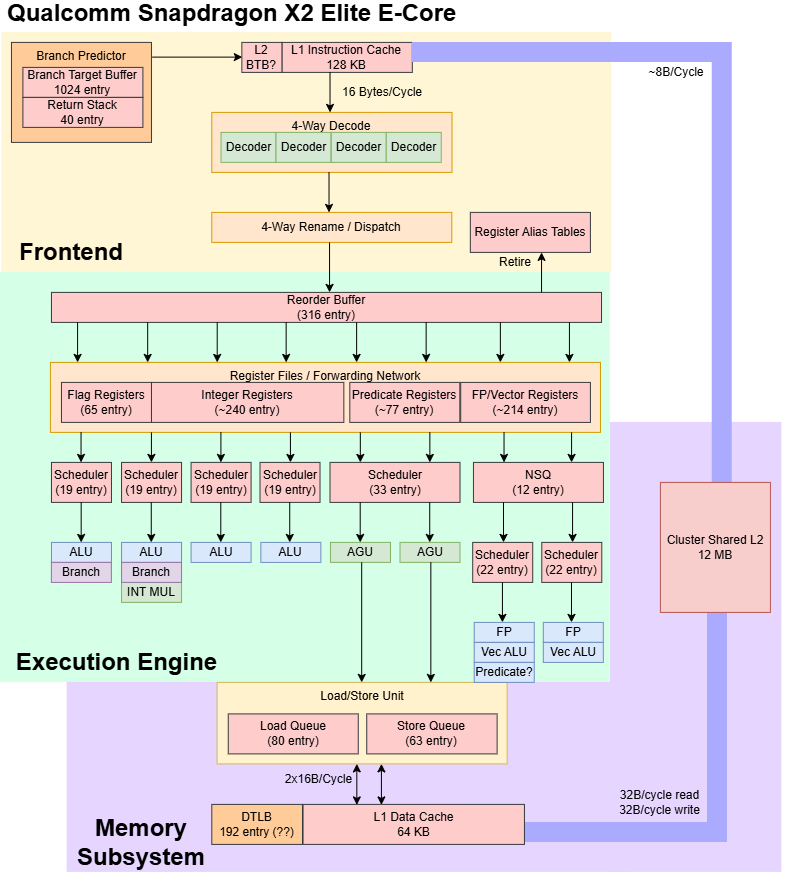

Oryon 小核心（E-Core）的完整微架构框图：BTB 1024 项、128KB L1 指令缓存、4-wide 译码与重命名、316 项 ROB、约 240 项整数寄存器堆、4 个 ALU 端口、双访存管线、64KB L1 数据缓存，以及 12MB 集群共享 L2。来源：Chips and Cheese。

它拥有 4 条整数 ALU 执行端口、2 条浮点/向量执行端口、2 条访存流水线，乱序执行资源也相当充足。L1 指令缓存达到 128KB，L1 数据缓存为 64KB。

为什么前端只有 4-wide，后端配置却如此充足？

01｜4-wide 限制了什么？

CPU的宽度决定了流水线每周期能够处理多少条指令。更宽的前端当然能带来更高指令吞吐，但译码、寄存器重命名、依赖检查和调度等环节也会更复杂。

以寄存器重命名为例：同一组指令里，后面指令可能依赖前面结果。每周期处理指令越多，需要检查的依赖关系越多，硬件复杂度随之抬高。

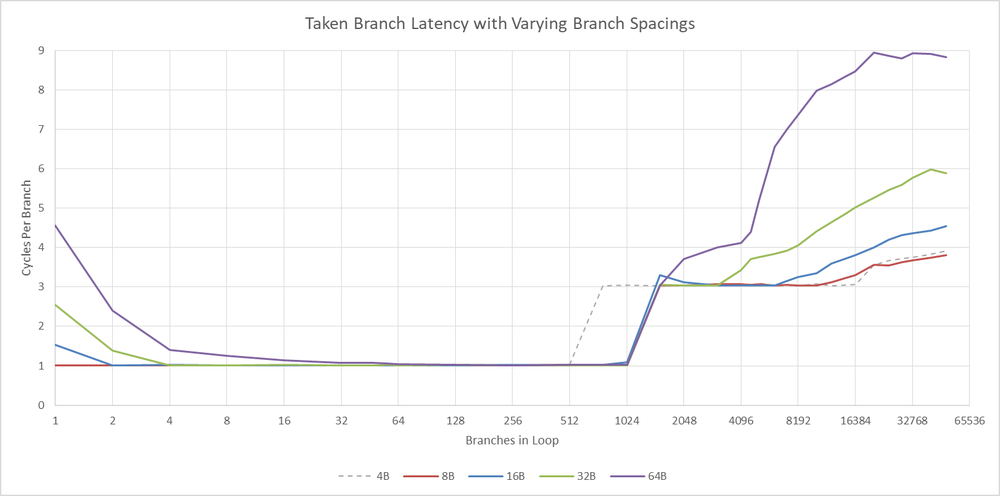

Taken Branch Latency with Varying Branch Spacings：当分支数超过 1024 项 BTB 容量后，每条 taken branch 的延迟从约 1 周期抬升到 3 周期以上；超出 128KB L1 指令缓存后还会进一步恶化。来源：Chips and Cheese。

更宽的流水线还要求更高的指令供给能力。分支预测失败、Cache Miss，或指令间存在依赖，都可能让多出来的执行宽度空转。

所以，对主要运行轻量任务的小核心来说，4-wide 是比较务实的选择。它能在控制前端复杂度的同时，保留一定指令级并行能力。不过，限制每周期进入后端的指令数，并不代表后端只需要配四个简单执行单元。

02｜后端为什么不能跟着缩小？

乱序执行 CPU 的性能不只取决于每周期能接收多少指令，还取决于等待数据时能否继续执行其他独立指令。比如一条 Load 指令访问 Cache 时，后续指令可能已经准备好了。如果乱序窗口里保留足够多指令，处理器就能绕开等待数据的操作，让其他执行单元继续工作。

高通这颗小核心的重排序缓冲区（ROB）和寄存器文件规模，更接近 AMD Zen 4 这类更高性能核心，而不是传统的小型 4-wide 处理器。

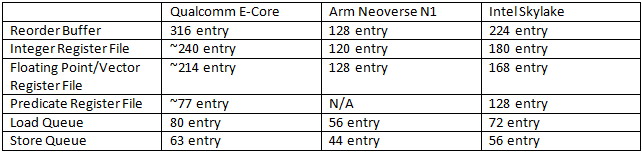

Qualcomm E-Core 与 Arm Neoverse N1、Intel Skylake 的后端跟踪资源对比：ROB 316 项、整数寄存器堆约 240 项，明显高于两类传统核心。来源：Chips and Cheese。

这说明高通压窄了前端，但保留了较强的指令跟踪与乱序执行能力。前端决定每周期能送入多少指令，乱序窗口决定处理器能同时寻找多少执行机会。两者解决的是不同问题，没必要按相同比例缩放。

整数执行部分也体现这一思路。核心有 4 个 ALU 端口，其中 3 个能处理会设置条件标志的整数运算，2 个端口可以处理分支相关操作。这种配置能让后端更灵活地调度不同整数指令，减少多条就绪指令争抢同一执行端口的情况。

当然，4 个 ALU 端口不代表每周期一定执行 4 条任意整数指令。实际吞吐仍受指令类型、端口能力和数据依赖限制。

03｜有些指令，根本不需要送进 ALU

高通在寄存器重命名阶段还做了一项优化：直接消除部分 MOV 和立即数 ADD 指令。以寄存器间 MOV 为例，假设程序要把寄存器 A 的值复制给寄存器 B。

通常，这需要执行单元完成一次搬运。但乱序 CPU 内部本就有一张寄存器映射表，记录架构寄存器与物理寄存器的对应关系。如果只是复制寄存器值，处理器可以直接修改映射关系，让两个架构寄存器指向同一个物理寄存器，根本不用真的搬运数据。

高通官方架构深潜资料（Snapdragon X Series Architecture Deep Dive 2025）显示：Performance core 与 Prime 大核的乱序微架构同源，只是收窄了执行管线宽度、乱序窗口以及 Cache/TLB 规模，以换取低功耗物理设计。说明：原文中 MOV 消除测试未附图表，本图为同文引用的官方资料，不是 MOV 消除测试图。来源：Qualcomm 官方资料，经 Chips and Cheese 引用。

这种操作叫 Move Elimination。实测中，满足特定条件时，高通小核心每周期可以消除两条存在依赖关系的寄存器 MOV 指令。对于部分较小立即数的 ADD，它也能在重命名阶段完成类似优化。不过，该能力受立即数范围和吞吐限制，不可能把所有加法都提前做完。

这类优化的收益很直接：如果一条指令在重命名阶段就能解决，后端就不用为它分配执行端口。对于执行资源有限的小核心，减少无效后端工作，有时比多一条 ALU 流水线更划算。

当然，这并非高通独有。Intel 等处理器也有类似机制，差别在于可消除的指令类型、条件和吞吐能力。

04｜128KB L1 指令缓存，是不是太大了？

如果说 4-wide 体现的是高通对前端规模的控制，那 128KB L1 指令缓存则说明，它并不打算在所有前端资源上节省面积。

这颗核心的 L1I 达到 128KB，明显大于不少现代 CPU 使用的 32KB 或 64KB 设计。原因与指令供给有关。

当热点代码能留在 L1I 中，处理器就可以避免频繁从 L2 取指。对前端只有 4-wide 的核心来说，持续、稳定地供指非常重要，因为每次取指停顿都会进一步减少能送进后端的工作。

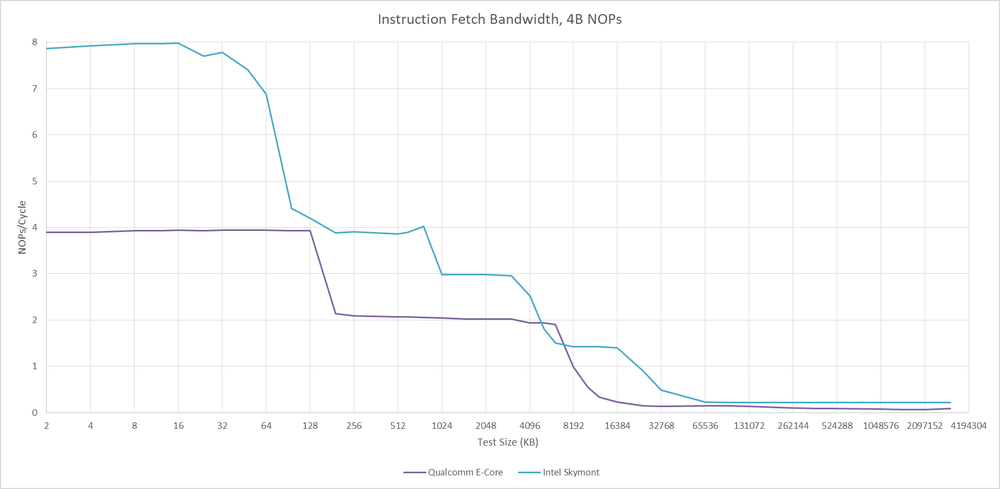

Instruction Fetch Bandwidth, 4B NOPs：当指令工作集超过 128KB L1I、需要从 L2 取指后，取指吞吐跌至约每周期 2 条，对比 Intel Skymont。来源：Chips and Cheese。

测试表明，指令工作集一旦超出 L1I 容量、需要从 L2 取指，前端吞吐就下降到大约每周期两条指令。这也解释了高通为什么愿意给小核心配较大指令缓存：与其继续加宽译码，不如先减少指令供给中断。

当然，大容量 L1I 并非没有代价。它会增加存储阵列面积，并对访问时序和功耗提出要求。高通的选择说明，在这颗核心的目标工作负载下，降低指令缓存失效率可能比继续压缩 L1I 更重要。

05｜访存能力也没有简单缩水

数据缓存同样采用了相对积极的配置。

高通小核心拥有 64KB L1D，实测 Load-to-use 延迟约 3 个周期。它还配置了两条访存流水线，两条都能处理 Load 或 Store。也就是说，它虽然不算追求极高吞吐的宽核心，却仍很看重低延迟数据访问。

原因很简单：后台任务和轻量级应用不代表没有复杂数据依赖。指针追踪、对象访问、分支判断等，都可能受 Load 延迟影响。

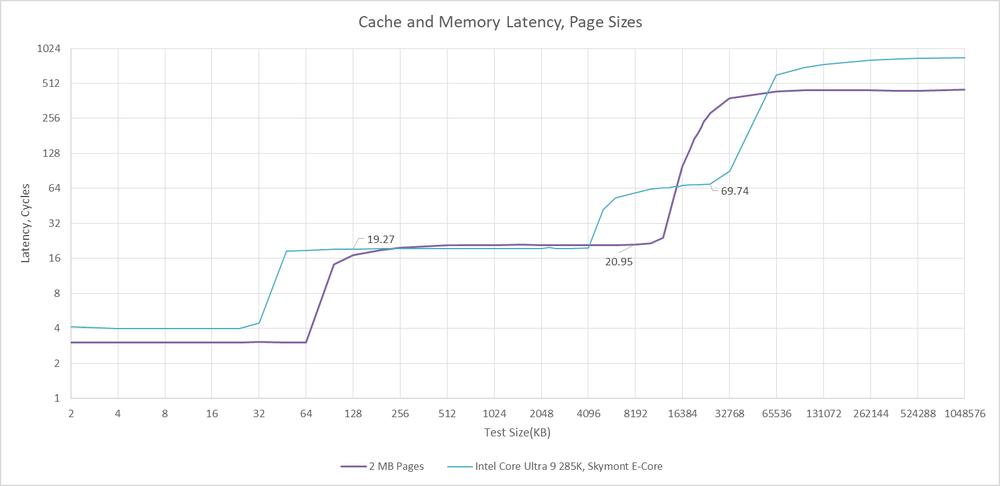

Cache and Memory Latency：64KB L1D 约 3 周期、共享 L2 约 21 周期、访问 DRAM 约 70 周期，与 Intel Core Ultra 9 285K 的 Skymont E-Core 对比。来源：Chips and Cheese。

如果为了省面积让 L1D 访问变慢，后端即便乱序窗口很大，也未必总能找到足够多独立指令来隐藏等待时间。

六颗小核心共享 L2 缓存。实测显示，该 L2 能向整个小核心集群提供超过 400GB/s 的读取带宽，而单颗核心受限于自身访存流水线和 128 位向量宽度，并不能独占这么高的吞吐。这种配置体现了另一个思路：共享缓存的总供给能力可以高于单颗核心的消耗能力，以支撑多核心同时工作。

高通也没有把向量计算做成小核心的主要卖点。虽然它支持 SVE2 和 SME，但 SVE 向量长度只有 128 位，Gather 操作的吞吐也比较保守。

指令集兼容性得到保留，但执行资源仍按小核心的性能和功耗目标配置。

06｜小核心究竟应该在哪里省面积？

从这颗 Oryon 核心可以看到，高通并没有简单采用“把大核心所有资源缩小一半”的做法。

它控制了前端宽度和向量计算规模，同时保留较大指令缓存、低延迟数据缓存、充足的乱序执行资源，以及较灵活的整数执行端口。

这些选择围绕同一个目标：让小核心稳定执行轻量任务，尽量减少指令供给和数据等待带来的停顿，同时避免为很少用满的峰值吞吐能力付出过高面积与功耗成本。

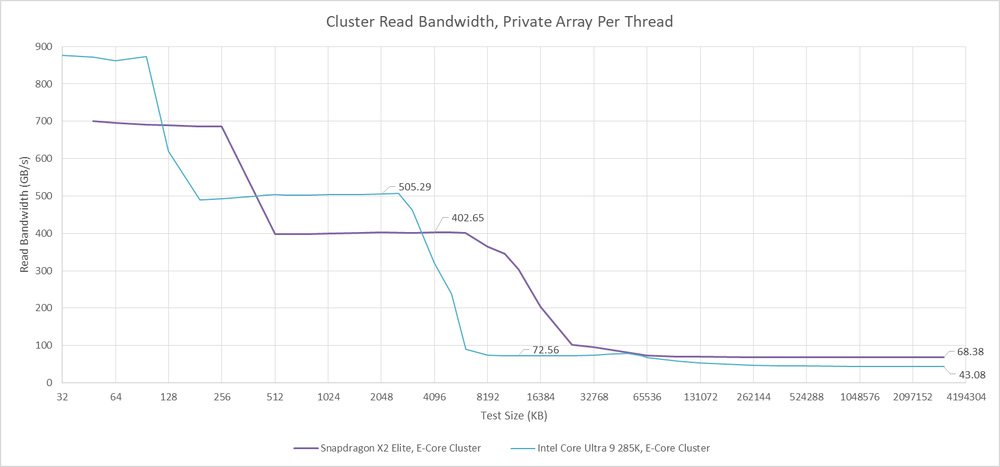

Cluster Read Bandwidth, Private Array Per Thread：6 颗小核共享 L2，向集群提供约 402GB/s 读带宽，对比 Intel Core Ultra 9 285K E-Core 集群。来源：Chips and Cheese。

这也解释了为什么不能只凭 4-wide 判断一颗 CPU 的性能。

CPU 微架构的关键，不是让每个模块都尽可能宽，而是判断哪些资源会成为目标工作负载的瓶颈。对于一颗小核心，前端可以相对保守，但分支预测、Cache 延迟、乱序窗口和访存能力，仍可能决定它在真实程序中的表现。

高通这次给出了很具体的案例：缩小 CPU，首先得知道哪些资源可以减少，哪些资源一旦减少，就会让其他硬件跟着闲置。
