18个CPU核怎么连起来？Snapdragon X2 Elite片上互连架构拆解

CPU核心越来越多，GPU和NPU也在持续变大，现代SoC正在遇到一个越来越现实的问题：算力堆上去之后，数据怎么在芯片内部高效流动？缓存、片上互连和内存系统，开始直接影响计算单元能释放多少性能。

Snapdragon X2 Elite恰好提供了一个很好的观察样本：18个CPU核心被组织成三个6核集群，并通过共享L2和系统级互连连接起来。从这颗芯片里，可以看到高核心数SoC正在如何处理跨集群通信，以及CPU和GPU争抢内存带宽的问题。

18核背后，难点在于数据通路

Snapdragon X2 Elite Extreme 是目前高通 PC 平台里规模最大的一颗 CPU：最多 18 个第三代 Oryon 核心，最高频率达到 5.0GHz，同时集成 Adreno GPU 和 Hexagon NPU。顶配 X2E-96-100 还配备 192-bit LPDDR5X，理论内存带宽达到 228GB/s。这些参数放在一起看，一个问题就变得很具体：当 CPU、GPU 和 NPU 都在争夺数据时，芯片内部的数据通路能不能跟得上？

这也是分析 X2 Elite 时比单纯比较核心数和频率更有意思的地方。沿着 CPU 往外看，会依次经过 L2 Cache、Cluster、System Fabric 和内存控制器。其中任何一段带宽不足或者延迟过高，都可能让前面的计算单元等数据。高通在 X2 Elite 上做的很多设计，本质上都围绕着这条数据路径展开。

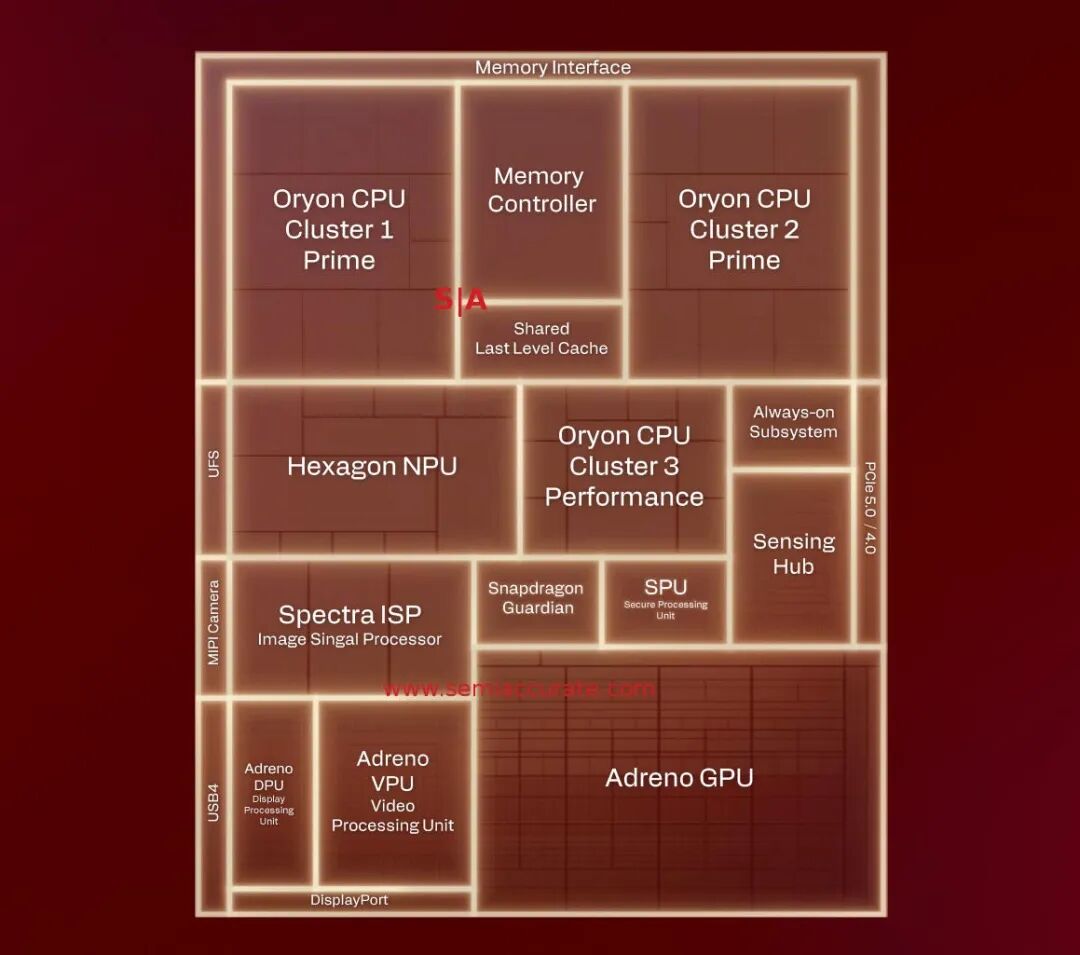

图1｜Snapdragon X2 Elite SoC架构示意：三个Oryon CPU集群围绕内存控制器、共享末级缓存、NPU和GPU组织。来源：Qualcomm架构资料 / SemiAccurate

三组6核：先把互连问题拆小

X2 Elite Extreme没有让18个CPU核心直接面对一个庞大的共享互连，而是拆成三个6核集群：两个Prime集群和一个Performance集群。两个Prime集群各自共享 16MB L2，Performance集群共享 12MB L2。

这种组织方式的意义很直接。集群内部的核心先围绕一块共享L2完成大部分数据交换，对系统级互连来说，一个集群更接近一个"大客户端"。互连需要同时服务的节点减少，缓存一致性和仲裁压力也更容易控制。

实测中，Prime和Performance集群的L2访问延迟大约都在 20—21个周期。更关键的是，同一集群内的核心间通信延迟很低。代价也存在：一旦访问跨出集群，就必须经过系统级Fabric，延迟会上升。

这是一种很典型的工程取舍：接受可控的跨集群惩罚，换取集群内部更低的缓存延迟、更高的带宽，以及一个更容易扩展的片上互连。

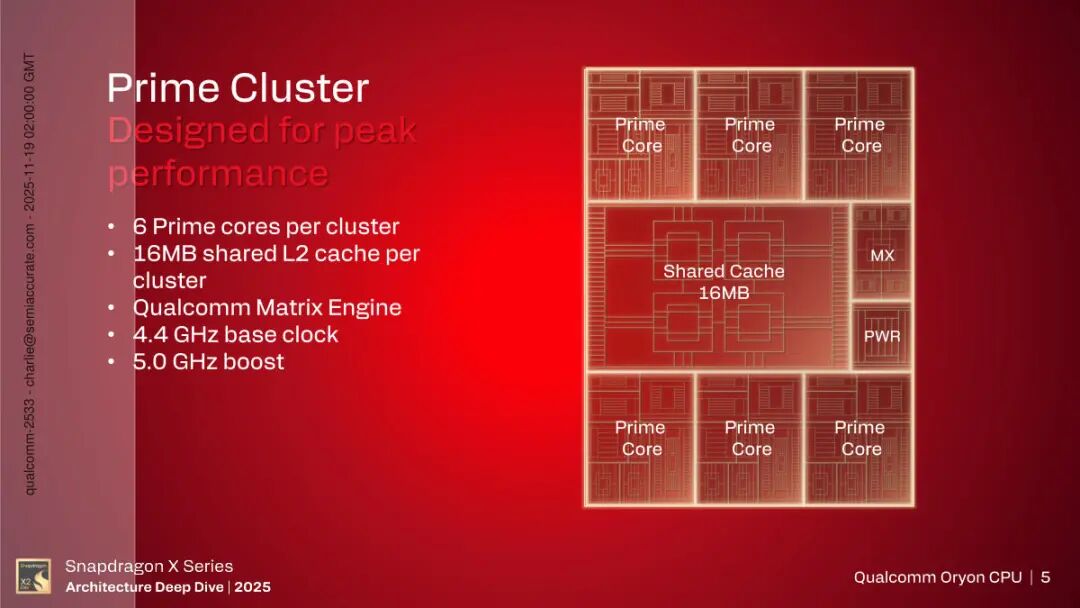

图2｜Prime Cluster：6个Prime核心共享16MB L2。来源：Qualcomm架构资料 / SemiAccurate

228GB/s内存带宽，CPU能吃到多少？

顶配X2 Elite Extreme把内存接口扩大到192-bit LPDDR5X-9523，理论带宽228GB/s。Chips and Cheese的测试里，CPU-only读取带宽最高约 176.98GB/s，已经能利用相当大一部分理论带宽；DRAM访问延迟约 115ns，在LPDDR5X平台中也属于比较好的水平。

这个结果有意思的地方在于：内存总线够宽只是第一步，CPU集群到内存控制器之间的片上通路同样必须足够宽。

一些处理器即使拥有256-bit内存接口，CPU侧也未必能把理论DRAM带宽充分利用起来，因为真正卡住数据的可能已经变成CPU集群到系统Fabric之间的接口。

所以看现代SoC，单独比较"内存带宽多少GB/s"越来越不够。更重要的问题是：从核心、L2、系统互连到内存控制器，这条链上的每一段能提供多少带宽，延迟又是多少。

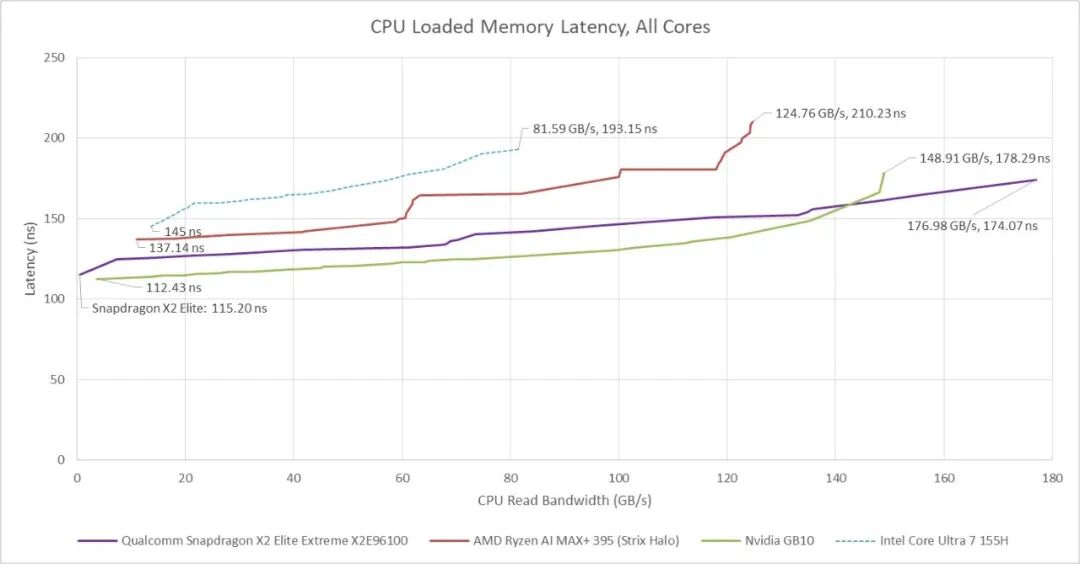

图3｜全核加载下的CPU内存延迟与读带宽：X2 Elite Extreme最高达到176.98GB/s。来源：Chips and Cheese

CPU和GPU一起抢内存，才是真正的系统测试

PC SoC里还有一个更现实的问题：CPU从来不是唯一的带宽消费者。GPU、NPU、ISP以及其他模块都会访问内存。

在CPU和GPU同时施加带宽压力时，X2 Elite Extreme实测出现了一个很有意思的结果：GPU约 74.86GB/s，CPU约 94.78GB/s，总带宽约 169.3GB/s。这个数字没有达到228GB/s的理论上限，但高通没有让GPU把CPU一侧的带宽完全挤掉。

这说明系统级互连和内存控制器承担的任务已经不只是"尽量跑满带宽"，还包括不同计算单元之间的资源分配。

对于今天的异构SoC，这一点越来越重要。CPU需要低延迟，GPU更容易持续吞吐大块数据，NPU又可能产生另一种访问模式。只追求某一个模块的峰值带宽，很容易让另一个模块的响应时间失控。

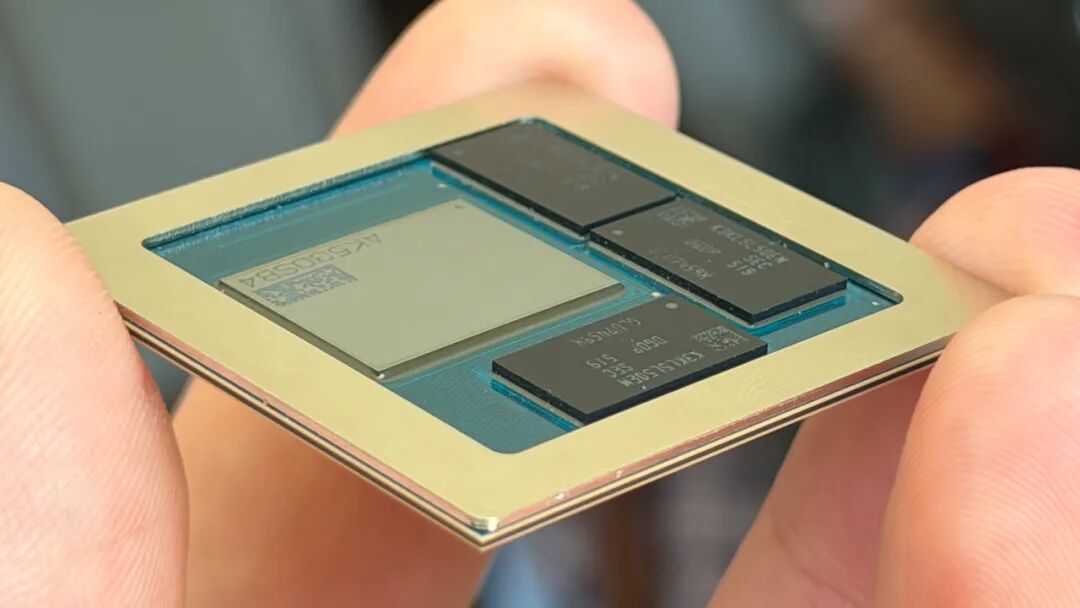

图4｜Snapdragon X2 Elite Extreme芯片实物。来源：Qualcomm / ComputerBase

SoC扩展的下一道墙，是数据通路

从X2 Elite可以看到一个越来越明显的趋势：核心数量继续增加以后，SoC扩展已经不能只靠复制更多计算单元。

每增加一组CPU核心、一个更大的GPU或更强的NPU，都会继续增加缓存一致性、片上互连、内存控制器和DRAM的压力。算力增长得越快，数据通路越容易成为系统瓶颈。

这也是为什么今天看CPU架构，已经不能只盯着前端宽度、执行单元、频率和IPC。Cluster怎么划分、L2怎么共享、跨Cluster通信要付出多少代价、System Fabric能提供多少带宽、CPU和GPU如何争用DRAM，这些开始共同决定一颗SoC最终能释放多少性能。

Snapdragon X2 Elite最值得看的地方，也正在这里。18核和5GHz很容易写进规格表，真正决定这些核心能不能一起高效工作的，是规格表背后的那张片上数据网络。
