802.11 MAC帧验证指南：通过信标帧分析BSS核心Wi-Fi网络配置

BSS（基本服务集）的配置验证是WLAN工程师的核心工作，无论是负责网络架构、分析还是安全。在变更管理与网络升级等场景中，验证工作也至关重要。本文将聚焦通过信标帧分析来验证BSS的几个关键配置，解释其重要性，并结合实际抓包案例进行说明。通过解析数据包来理解802.11协议的运行机制，能帮助工程师更深刻地洞察网络环境，这是其他工具或文档难以替代的。

国家码

国家码（亦称监管域）在802.11标准早期（随802.11d-2001）被正式引入，其核心目的是定义BSS必须遵守的射频传输规则，包括：

• 信道划分（如哪些UNII-2e、2.4GHz信道14等信道可用）
• 跳频模式（现已极少使用）
• 部分管理信息库（MIB）值

常见的监管域包括美洲/FCC、欧洲/ETSI、日本和中国。根据标准，具备多域能力的站点（STA）进入新监管域时，需被动扫描以学习至少一个有效信道。信标帧中会包含国家代码、最大允许发射功率及可用信道等信息。

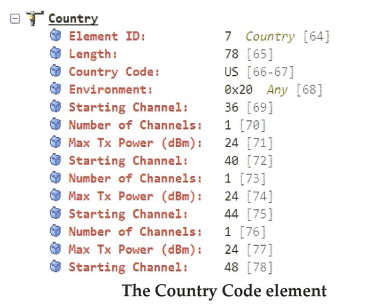

如下图所示，此次传输的国家代码为“US”，并提供了起始信道、信道数量、以及该监管域允许的最高发射功率（受“环境”字段限制）。工程师需注意，不同监管域下，不同信道集的EIRP（等效全向辐射功率）可能不同，且室内/室外环境也会影响此数值。在此次抓包中，网络使用5 GHz频段，仅显示UNII-1信道，且“环境”子字段设为“ANY”，这意味着将采用更严格的室内监管要求。

最低基本速率与支持速率

基本速率是接入点（AP）进行通信所必需的支持速率集合，而最低基本速率则是其中的最低值。若AP与站点（STA）不共享至少一个基本速率，将严重影响甚至导致关联失败。

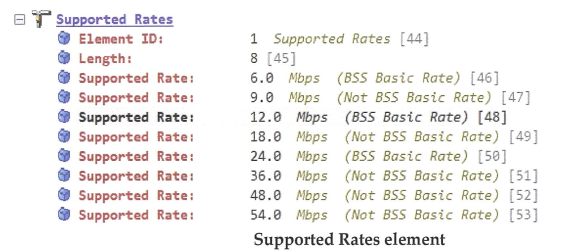

在实际抓包中，所有支持速率都会被列出，基本速率作为其子集，通过一个标记位（1/0）来标识。在下图示例中，基本速率为6、12、24 Mbps，其余速率（9-54 Mbps）仅为支持速率。因此，最低基本速率为6 Mbps。信标帧等需要确保可靠接收（而非追求空口效率）的帧，均以此速率发送。理解这些速率协商机制，是掌握更广泛的TCP/IP网络协议栈中物理层与数据链路层交互的基础。

一种常见的网络优化策略是提高最低基本速率，以此“软性”筛选掉低速客户端，并在不调整发射功率的情况下虚拟缩小覆盖范围。这在VoIP网络或高密度重叠覆盖场景中较为常见。但需注意，禁用低数据速率不会真正缩小物理覆盖范围，因为物理层（PHY）头部仍以该频段的最低强制速率（如5 GHz的6 Mbps）传输。

信标间隔

信标间隔（更准确地说是目标信标传输时间，TBTT）是指AP发送信标帧的时间间隔。它以时间单位（TU）设置，1 TU = 1024 微秒。常见的100 TU设置对应102.4毫秒。

AP作为半双工设备，同样需要竞争信道。若介质在连续两个TBTT周期内都处于繁忙状态，信标帧会被赋予更高的发送优先级。信标帧中的时间戳字段对于维持BSS内所有设备的时钟同步至关重要。如果同步失效，介质访问竞争会错位，导致冲突激增，破坏CSMA/CA机制的正常运行。

WMM设置

Wi-Fi多媒体（WMM）是实现服务质量（QoS）的机制，它通过增强型分布式信道接入（EDCA）为不同流量类型提供概率加权的信道访问优先级。流量被分为四个访问类别（AC），优先级从高到低为：

• AC_VO（语音）
• AC_VI（视频）
• AC_BE（尽力而为）
• AC_BK（背景）

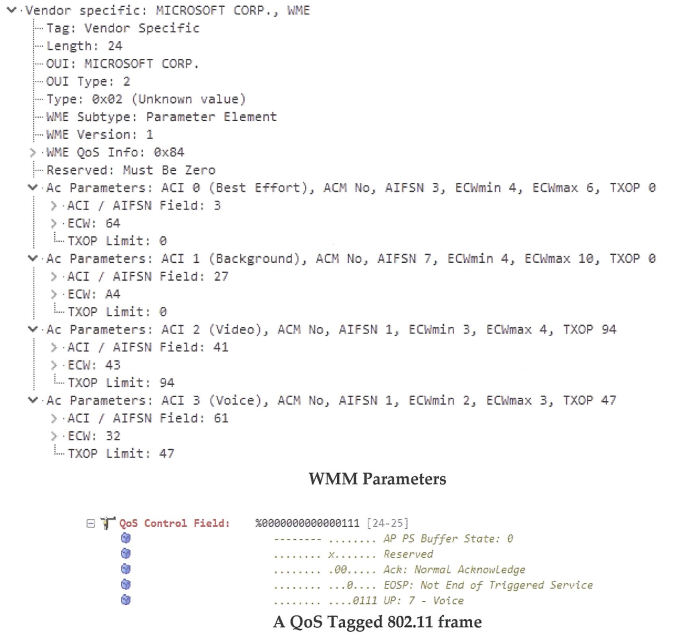

BSS的具体WMM参数通过信标帧广播。如下图所示，不同AC的ECWMin（最小竞争窗口）和ECWMax（最大竞争窗口）值不同。竞争窗口越小，该AC的优先级越高。在设备开发或使用专有应用的场景中，可能需要手动调整这些参数以优化特定流量，但在高密度环境中需格外谨慎，不当配置可能导致性能问题。

RSN设置

RSN（鲁棒安全网络）元素存在于信标帧、探测响应帧及关联请求/响应帧中，描述了BSS要求客户端支持的安全能力。在目前主流的WPA2网络中，RSN元素通常携带标识符 00-0f-ac-04，表示使用CCMP加密套件。

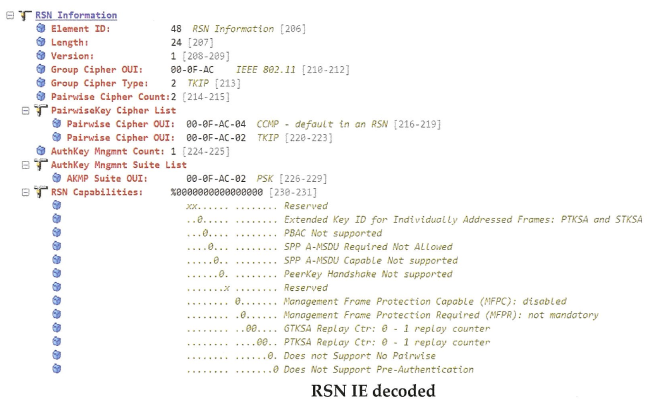

RSN信息元素（IE）指定了加密方式，而帧的其他部分会指明认证方法（如802.1X或预共享密钥PSK）。在安全审计中，此元素是验证合规性的关键。例如，在强制使用802.1X认证的环境中，BSS的信标帧内不应出现与PSK相关的RSN元素。下图展示了一个RSN元素的解码示例。

早期的协议分析工具支持配置策略告警，当捕获到不符合安全策略的信标帧（如要求WPA2却检测到WPA）时即可触发。

HT与VHT操作

HT（802.11n）和VHT（802.11ac）操作字段管理着高阶物理层（PHY）功能，详细描述了BSS为支持高速传输所提供的特性。如果网络未达到预期的高速性能，检查此部分内容至关重要。

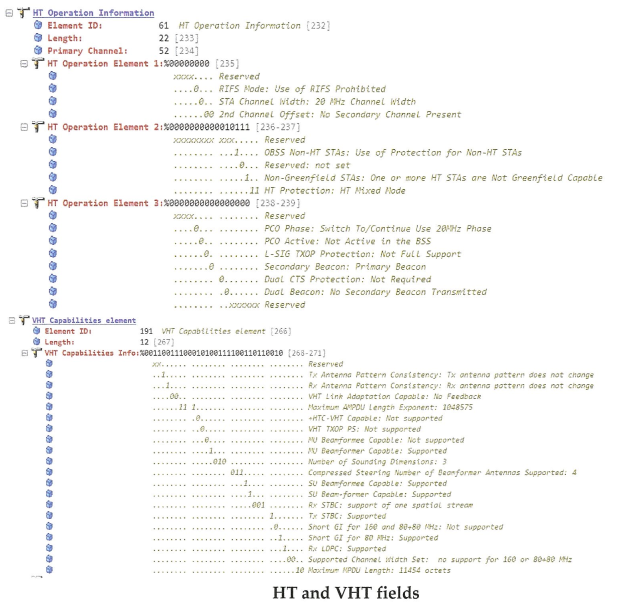

下图展示了信标帧中的HT/VHT操作字段，其中包含了大量增强功能标志，以便加入的STA了解BSS能力，避免因不兼容导致性能下降或数据丢失。这些字段还会指明可用的调制与编码方案（MCS）。

许多HT/VHT设置属于高级调优选项，手动配置时需注意潜在的冲突风险。虽然厂商通常确保了开箱即用的易用性，但对于追求极致优化的网络管理员，这些设置是宝贵的调试工具。

信道宽度

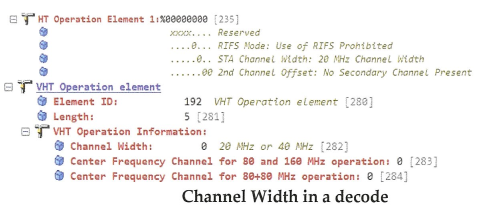

在802.11n/ac/ax时代，信道宽度不再固定为20 MHz。管理员需要通过HT/VHT操作元素中的字段来验证当前的信道宽度配置（如是否启用了40 MHz、80 MHz或160 MHz信道绑定）。下图分别展示了HT和VHT标准下的信道宽度配置。

在企业级网络中，通常不建议使用80 MHz或160 MHz宽信道。40 MHz信道在规模较小、干扰可控的环境中是可接受的，但必须谨慎评估对邻近网络的干扰影响。802.11是共享介质，物理隔离（如墙壁）并不等同于射频隔离。出于对邻居网络的友好性，优先使用20 MHz信道通常是更佳选择；仅当明确需要极高吞吐量时，才考虑启用更宽的信道。

主信道与辅信道

在40 MHz及以上的信道绑定操作中，需要定义主信道和辅信道。“辅信道偏移”信息元素（IE）指明了其关系：

• 代码[1]：辅信道位于主信道上侧
• 代码[3]：辅信道位于主信道下侧
• 代码[0]：无辅信道（即20 MHz模式）

注意事项：在UNII-2e频段（包含DFS信道）进行信道绑定时，需警惕DFS（动态频率选择）事件可能导致整个宽信道中断。在DFS高发区域，建议避免在此频段进行信道绑定，或确保有可靠的非DFS备用信道。

隐藏/非广播SSID

需要明确的是，隐藏SSID（不广播）并非有效的安全措施。其工作原理如下：

• 信标帧中的SSID字段被设置为空或特定空值。
• 客户端必须主动发送包含明文SSID的探测请求帧，对应的AP才会回复探测响应帧以完成连接。

安全隐患在于，通过抓包可以轻易发现“隐藏”网络。分析者只需找到SSID为空的信标帧，记录其BSSID，然后与后续捕获的探测请求或响应帧进行比对，即可还原出真实的SSID。此外，SSID隐藏有时会导致已知SSID的客户端设备出现连接问题。
