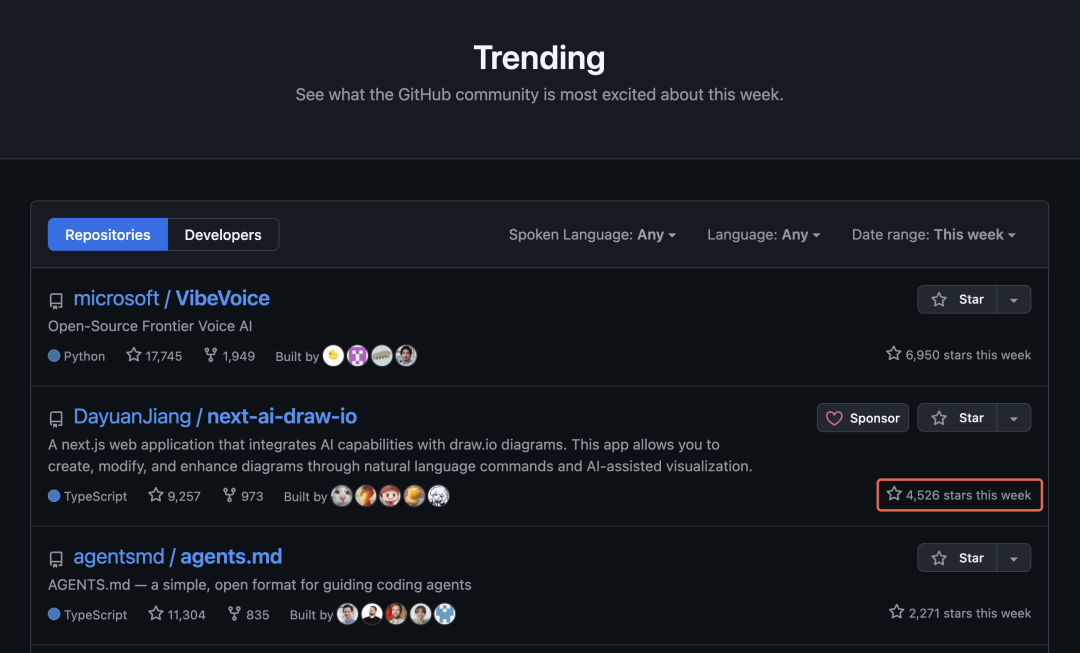

最近在GitHub上发现了一个颇有趣味的技术项目。它在短短一周内便获得了超过4500颗Star，并登上了本周的热门开源榜。
对于经常需要绘制流程图、系统架构图或UML图的开发者而言，传统的拖拽连线操作往往耗时费力。而Next AI Draw.io 这个项目，则能显著提升你的绘图效率。
项目简介
简单来说，这是一个基于 Next.js 框架构建的应用，它将AI大模型的能力与老牌绘图工具Draw.io深度融合。它不再是传统的、需要手动操作的绘图软件，而是一个能够理解自然语言指令的智能绘图助手。

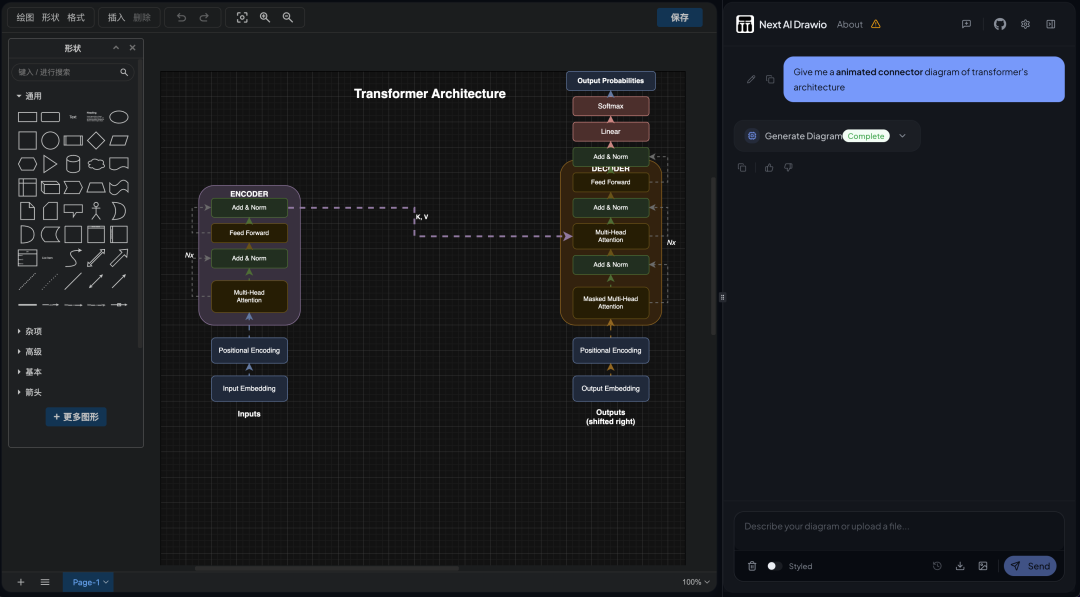

设想你需要绘制一个Transformer模型的架构图。以往的方式是：寻找合适的图标、拖拽图形、对齐元素、连接线条、调整颜色，整套流程下来可能需要半小时。现在，你只需要用语言描述你的需求，一张清晰的图表就能快速生成。
该项目之所以能迅速走红，正是因为它精准地解决了以下几个核心痛点：
1. 自然语言生成图表 (Text-to-Diagram)
这是项目的核心功能。用户只需用文字描述需求，背后的AI大模型（LLM） 会理解意图，并自动生成Draw.io可以直接识别和渲染的XML代码。这大大降低了绘制专业图表的技术门槛。

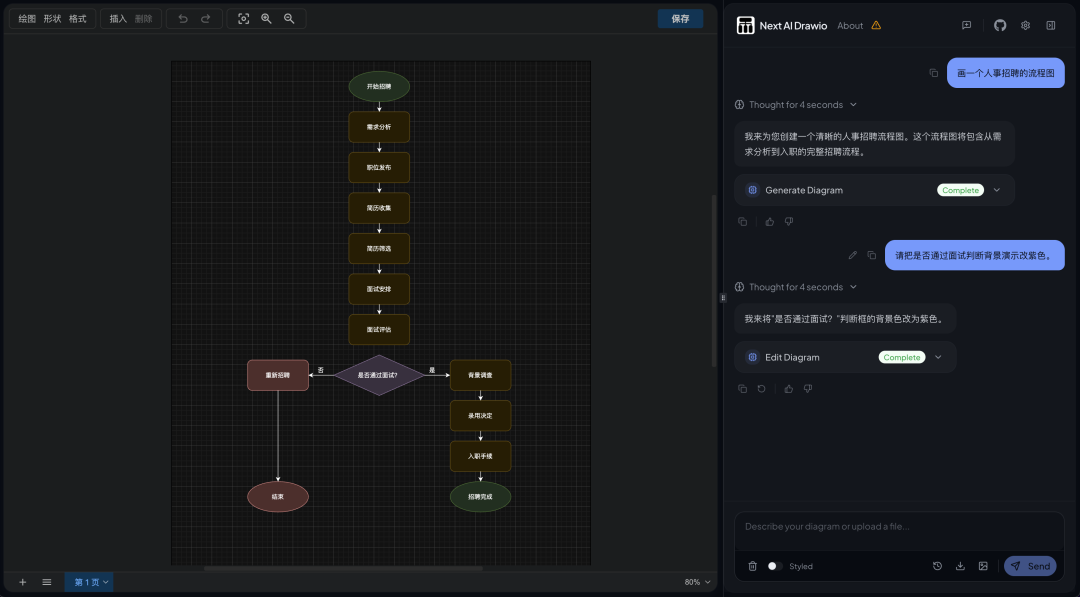

2. AI辅助修改与优化
生成图表并非终点。你可以像修改代码一样，用自然语言对现有图表进行迭代优化。例如，发出指令“将第三个方块的背景色改为紫色”，AI能够理解上下文，并在原图上精准执行修改、新增、删除等操作。
3. 草图/截图复刻 (Image-to-Diagram)
当你在白板上随手绘制的草图，或者在技术文档中看到一张值得借鉴的流程图时，可以直接将其截图上传。AI会分析图片内容，并将其“重绘”成可编辑的Draw.io矢量图。从此，无需再手动临摹他人的优秀设计。

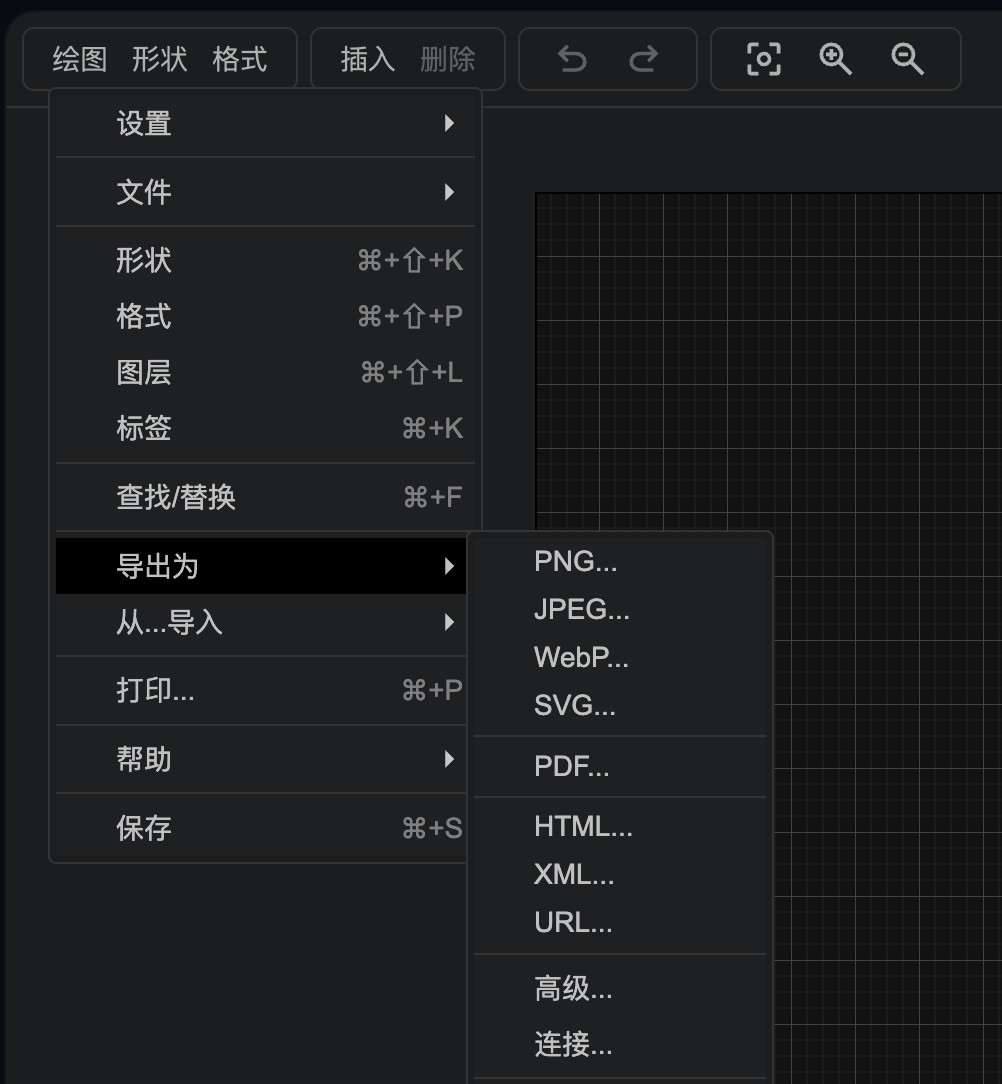

4. 基于 Draw.io 的坚实基础
项目深度集成Draw.io，因此天然继承了其强大的能力与资源。例如，它内置了AWS、GCP、Azure等主流云服务商的官方图标库。当你要求AI绘制一张云原生架构图时，它会自动调用这些专业图标，而非简单的几何图形加文字，极大提升了图表输出的专业度。同时，Draw.io原有的文件管理、编辑等功能也一应俱全。
如何部署与使用
项目提供了非常便捷的 Docker 部署方式，只需一行命令即可启动服务：
docker run -d -p 3000:3000 \
-e AI_PROVIDER=openai \
-e AI_MODEL=gpt-4o \
-e OPENAI_API_KEY=your_api_key \
ghcr.io/dayuanjiang/next-ai-draw-io:latest
当然，你也可以选择克隆代码库到本地，通过 npm install 和 npm run dev 在本地环境运行，以便更好地掌控数据安全。
- 开源地址：
https://github.com/DayuanJiang/next-ai-draw-io
在实际体验中，该项目特别适用于从零开始绘制图表初稿的场景。虽然AI目前还无法一次性生成完美无缺的复杂架构图（其对空间布局的理解有时会不准确），但它能快速完成大约80%的基础工作量，包括放置核心组件和建立主要连接。用户后续只需在此基础上进行微调和美化即可。
为了获得最佳效果，建议使用逻辑与格式遵循能力更强的AI模型，例如Claude Sonnet 4.5，这可以有效避免生成损坏的XML文件或杂乱的连线。 |
