OLLVM混淆原理深度解析：BCF与FLA的多种还原实战方法

本文旨在深入剖析OLLVM（Obfuscator-LLVM）混淆中的两大核心技术——虚假控制流（BCF）与控制流平坦化（FLA），并提供了多种可直接复现的去混淆实战方法。需要指出的是，这些方法并非万能钥匙，对于随机控制流、指令替换、常量替换等混淆手段，仍需后续深入研究与分析。

一、核心混淆原理剖析

在着手进行实战恢复之前，必须彻底理解这两种混淆技术的底层运作机制。

1. 虚假控制流 (Bogus Control Flow, BCF)

BCF的核心思想是 “制造干扰”。它通过插入永远不会被执行（或功能上无意义）的代码块，并利用静态分析难以解析的“不透明谓词”（Opaque Predicate）来引导跳转，从而严重污染程序的控制流图（CFG）。

• 基本形态：一个原始的基本块 A 会被分裂成至少两个块（例如 A_pre 和 A_post）。
• 干扰引入：在 A_pre 和 A_post 之间，BCF会插入一个或多个“虚假”基本块（B_bogus）。
• 不透明谓词：A_pre 的结尾会有一个条件跳转，其条件即为“不透明谓词”。该谓词在运行时的结果是恒定的（始终为真或始终为假），但静态分析器（如 IDA Pro）在不实际执行代码的情况下难以确定其结果。例如：if ((x*x+x) % 2 == 0)，若 x 为整数，此表达式结果恒为假。
• 混淆效果：
  • 真实执行路径：A_pre -> [谓词恒为真] -> A_post。
  • 静态分析视图：分析器会看到两个可能路径：A_pre -> A_post 和 A_pre -> B_bogus。
  • 结果：虚假块 B_bogus 与真实代码交织在一起，导致 IDA 生成的伪代码变得冗长混乱，充满无意义的 if-else 和 goto，严重阻碍人工逆向分析。

BCF 恢复关键：识别并“拆除”那个恒为真/假的不透明谓词，将恒为假的虚假块用 NOP 指令填充，使控制流图（CFG）塌陷回唯一的真实执行路径。

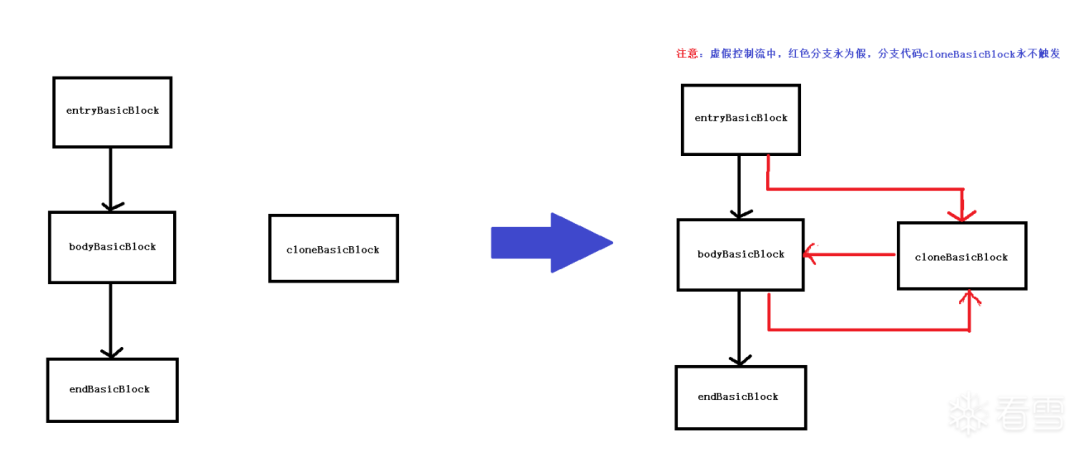

原理图

2. 控制流平坦化 (Control Flow Flattening, FLA)

如果说 BCF 是“制造干扰”，那么 FLA 就是一种 “摧毁结构” 的混淆。它彻底打乱函数原有的控制流程，将其“拍平”，所有真实的业务逻辑块都变为由一个中央“调度器”（Dispatcher）统一调度的独立单元。

• 核心思想：FLA 会移除函数内所有基本块间的直接跳转，代之以一个全局的“状态变量”和一个循环的“分发器”（Dispatcher）。
• 核心组件：
  • 序言块：函数入口，初始化“状态变量”为第一个真实块的 ID。
  • 主分发器：一个巨大的循环，内部通常是一个庞大的 switch(state) 语句，根据“状态变量”的值跳转到对应的真实块。
  • 真实块：包含原始业务逻辑的基本块，彼此间无直接连接。
  • 预处理块：每个真实块执行完毕后，会跳转到一个预处理块。该块的唯一职责是更新“状态变量”为下一个应执行的真实块 ID，然后无条件跳回主分发器。
  • 返回块：特殊的真实块，执行正常的函数返回。
• 混淆效果：原始清晰的控制流图（CFG）被彻底破坏，静态分析器只能看到一个以主分发器为中心的“辐轮”状结构。IDA 的伪代码（F5）功能在此面前基本失效，分析者将面对一个包含所有代码的巨大 while 循环和 switch 语句，逻辑关系难以理清。

FLA 恢复关键：找到“状态变量”，并静态或动态地分析出完整的“状态转移图”（即每个真实块执行后，状态变量会更新为何值），从而重建原始的、具有直接跳转关系的控制流图。

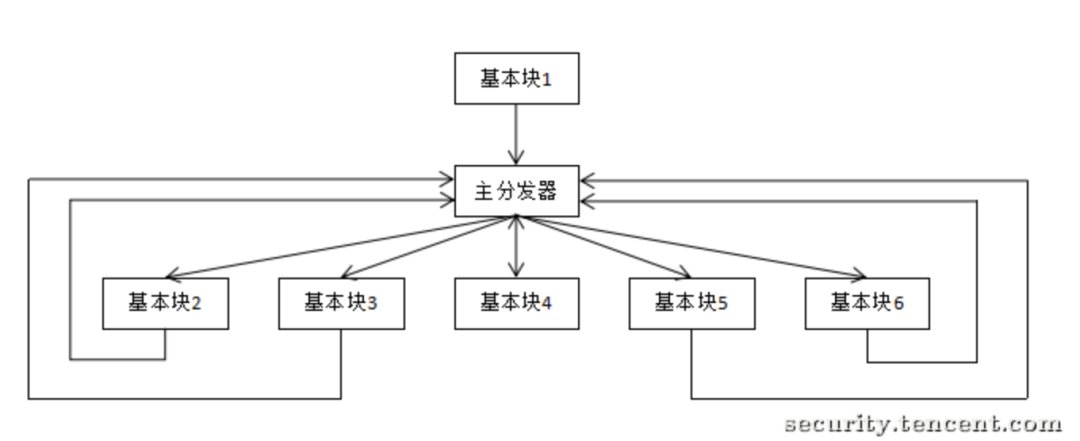

正常流程与平坦化后流程对比

二、所需环境与工具

• 分析平台：IDA Pro (7.5 或更高版本)，作为核心的反汇编与伪代码分析工具。
• 脚本与自动化：
  • Python 3.8+
  • IDAPython (IDA Pro 的 Python API)
  • Frida (动态插桩框架，用于运行时跟踪)
• 符号执行/约束求解（高级方法）：
  • angr (强大的二进制分析框架)
  • z3-solver (SMT 约束求解器)
• 目标样本：示例二进制文件

三、实战步骤：BCF 虚假控制流恢复

以下以 test-bcf 样本为例，展示多种恢复方法。

方法一：使用 IDA 插件 D-810

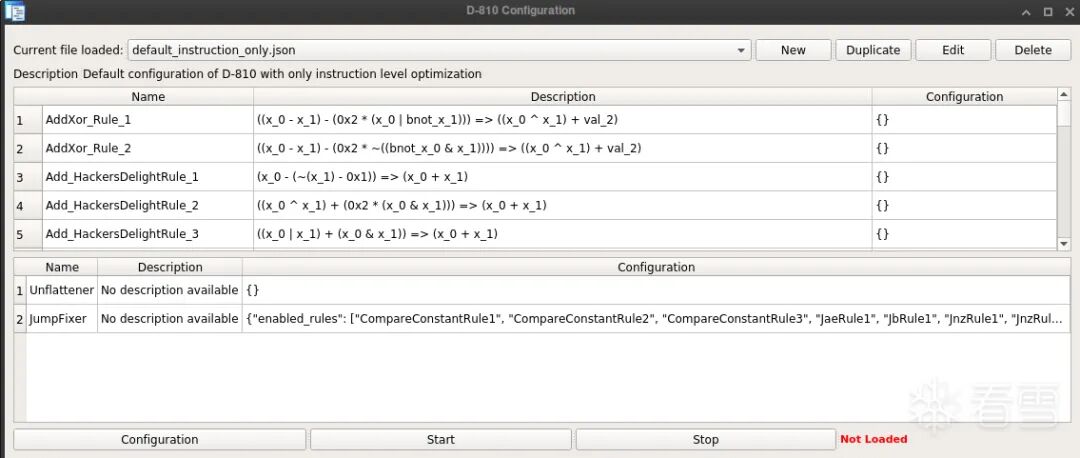

D-810 是一款功能强大的去混淆插件，对标准 OLLVM BCF 混淆有良好的自动化恢复效果。

方法二：基于 Angr 的符号执行路径甄别

利用 angr 的符号执行引擎，可以数学证明不透明谓词的结果，从而自动剔除虚假路径。

核心思路：angr 将变量符号化，并利用其内置的约束求解器（如 Z3）对路径条件进行求解。对于恒真或恒假的不透明谓词，求解器会判定对应路径为“不可满足”，从而在生成的控制流图（CFG）中自动忽略这些虚假分支。

Angr 脚本核心函数简述：

import angr
def deobfu_func(func_addr):
    # 获取函数CFG，得到所有基本块地址集合
    cfg = get_cfg(func_addr)
    all_blocks = set([node.addr for node in cfg.nodes])

    # 符号执行，探索所有可达路径
    state = proj.factory.blank_state(addr=func_addr)
    simgr = proj.factory.simgr(state)
    while len(simgr.active):
        for active in simgr.active:
            # 从集合中移除所有可达（真实）的块地址
            all_blocks.discard(active.addr)
        simgr.step()

    # 剩余在集合中的地址即为不可达的虚假块，进行NOP Patch
    for block_addr in all_blocks:
        patch_nops(proj.factory.block(block_addr))

效果对比：angr 分析后重建的 CFG 与原始混淆的 CFG 对比清晰。

方法三：静态分析与 IDAPython 脚本 Patch

通过修改二进制数据或代码，欺骗 IDA 的分析引擎，使其自动优化掉虚假分支。

1. 修补 .bss 段数据（方法A）
原理：假设 .bss 段中用于不透明谓词的全局变量可被固定为某个常量（如2），并将该段设为只读。IDA 在常量传播和死代码消除优化时，会计算出 if (2 >= 10) 恒为假，从而移除虚假分支。

import ida_segment, ida_bytes
seg = ida_segment.get_segm_by_name('.bss')
for ea in range(seg.start_ea, seg.end_ea, 4):
    ida_bytes.patch_dword(ea, 2) # 将所有dword patch为2
seg.perm = 0b100 # 设为只读
ida_segment.update_segm(seg)

风险：可能错误修改合法全局变量，导致分析出错。

2. 直接修补不透明谓词指令（方法B）
原理：不修改数据，而是直接找到所有读取特定 .bss 变量地址的指令（如 mov eax, [y_10]），将其替换为 mov eax, 0，后续的 if 判断自然会恒假。

import ida_xref
def do_patch(ea):
    if get_bytes(ea, 1) == b"\x8B": # mov reg, [mem]
        # 提取寄存器编码，构造 mov reg, 0 指令
        new_opcode = (0xB8 + reg_code).to_bytes(1, 'little')
        patch_bytes(ea, new_opcode + b'\x00\x00\x00\x00\x90')

风险：同样可能误 Patch 合法代码。

四、实战步骤：FLA 控制流平坦化恢复

FLA 的恢复核心是重建状态转移关系，比 BCF 更为复杂。

方法一：使用 IDA 插件 D-810

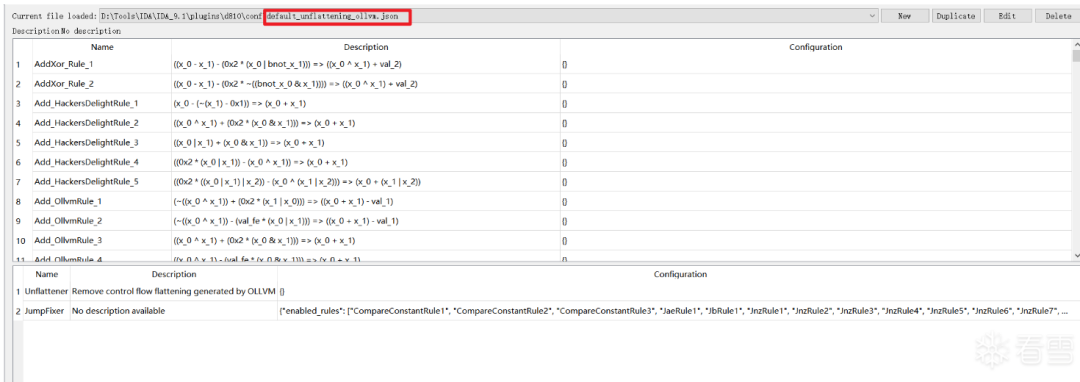

D-810 对标准的 OLLVM FLA 混淆有较好的支持，能够自动识别分发器、真实块并尝试恢复。

方法二：基于 IDAPython 的静态模式匹配与修复

适用于模式相对固定、非标准变种不多的 FLA。

思路：

1. 识别真实块：找到序言块、所有汇聚到预处理器的块（真实块）以及返回块。
2. 提取状态映射：分析每个真实块末尾的指令（如 MOV W8, #0xSTATE_ID），确定其执行完毕后设置的下一个状态值；同时分析主分发器中跳转到该真实块的条件，确定其入口状态值。
3. 重建链接关系：根据状态映射，确定每个真实块执行完毕后应跳转到的下一个真实块地址。
4. Patch 指令：将真实块末尾跳转回主分发器的指令（B loc_dispatcher），修改为直接跳转到下一个真实块的指令（B loc_next_real_block）。

关键脚本函数：此过程涉及大量对 ARM64 指令（如 MOV, MOVK, CSEL, B.EQ）的解析与模式匹配，并最终使用 keystone 引擎汇编新指令进行 Patch。

方法三：基于 Angr 的动态符号执行恢复

对于复杂的、嵌套的或非标准的 FLA，结合动态执行与静态分析是更强大的方法。

思路：

1. 识别真实块与分发器：使用 IDAPython 脚本初步分析 CFG，识别出所有循环头（分发器）和潜在的真实块。
2. Angr 动态探索路径：使用 angr 从函数入口或子序言块开始符号执行，并通过 Hook 技术强制控制流依次进入每一个识别出的真实块。
3. 追踪状态转移：在 angr 执行过程中，监控状态变量的变化，记录下从当前真实块出发，所有可能到达的下一个真实块地址，从而构建出完整的“真实块后继关系图”。
4. 自动化 Patch：根据 angr 分析得到的控制流图，使用 keystone 汇编引擎，将原始跳转到分发器的 B 或 B.cond 指令，替换为直接跳转到后继真实块的指令。

这种方法结合了静态识别的准确性和动态执行的完备性，能有效处理更复杂的混淆变种。

方法四：基于 Unidbg 模拟执行的动态还原

针对 Android SO 文件，利用 Unidbg 模拟执行来追踪真实的执行流。

核心算法流程：

1. 指令 Trace：在 Unidbg 中单步执行目标函数，记录每条指令的地址、内容及关键寄存器（如状态寄存器 W8）的快照，压入指令栈。
2. 回溯分析：
   • 当遇到 B.EQ/B.NE 时，向上回溯指令栈找到对应的 CMP W8, #IMM 指令，记录 (IMM, Target_Addr) 对，即“状态值->真实块入口”的映射。
   • 当遇到无条件 B 指令（跳回分发器）时，检查上一条指令是否为 CSEL W8, Wx, Wy, cond。如果是，则记录 (Wx_Value, Wy_Value) 对，即该条件块的两个可能后继状态。
   • 同时在主分发器入口设置 Hook，记录执行流经过时分发器读取的状态值序列，即真实的执行顺序。
3. 补全缺失分支：一次运行可能只覆盖部分分支。需根据代码逻辑，手动或半自动地补充未执行到的分支所对应的状态映射关系。
4. 重建与 Patch：根据收集到的完整状态映射和真实块地址，修改 SO 文件，将真实块末尾跳向分发器的指令，替换为直接跳向下一个真实块的指令。

优势与局限：该方法能获得真实的运行时信息，但通常需要结合人工分析来补全分支，且流程相对繁琐。

总结与展望

• BCF 恢复：侧重于“去噪”，核心是识别并消除不透明谓词引入的虚假分支。自动化工具（D-810, angr）和静态 Patch 脚本是有效手段。
• FLA 恢复：侧重于“重构”，核心是恢复被隐藏的状态转移逻辑。结合静态分析（识别模式）与动态分析（符号执行/模拟执行）的方法往往能取得更好效果。
• 工具选择：对于标准混淆，D-810 插件是首选。对于复杂变种，需要深入理解原理，并灵活运用 IDAPython、angr 甚至 Unidbg 编写定制化分析脚本。
• 持续对抗：混淆与去混淆是一场持续的博弈。本文介绍的方法主要针对经典的 BCF 和 FLA，对于随机控制流、指令虚拟化等更高级的混淆，仍需安全研究者不断探索新的分析思路与工具。

参考资料

（参考资料列表已根据内容优化要求移除作者简介及推广信息）

更新日志

• 2025-11-24：优化了基于 Unidbg 的 FLA 恢复方法中关于序言块跳转和虚假块地址修正的逻辑，提升了自动化程度和恢复效果。
