利用天堂之门技术在Windows 32位进程中运行64位Shellcode以绕过检测

当我们编写32位和64位的汇编程序时，调用系统API的方式是不同的。

这里是两段汇编代码

section .data
    msg db "Hello, World!", 10
    len equ $ - msg

section .text
    global _start

_start:
    ; ssize_t write(int fd, const void *buf, size_t count)
    mov eax, 4          ; sys_write
    mov ebx, 1          ; stdout
    mov ecx, msg
    mov edx, len
    int 0x80

    ; void exit(int status)
    mov eax, 1          ; sys_exit
    xor ebx, ebx
    int 0x80

使用 int 0x80 系统调用完成输出。

section .data
    msg db "Hello, World!", 10
    len equ $ - msg

section .text
    global _start

_start:
    ; ssize_t write(int fd, const void *buf, size_t count)
    mov rax, 1          ; sys_write
    mov rdi, 1          ; stdout
    lea rsi, [rel msg]
    mov rdx, len
    syscall

    ; void exit(int status)
    mov rax, 60         ; sys_exit
    xor rdi, rdi
    syscall

这里使用的是 syscall 完成输出。

那么一个很自然的问题就来了：32位和64位程序使用的指令集甚至调用约定都不同，为什么我们能在64位的Windows操作系统上直接运行32位的软件呢？本文将带你探索Windows系统实现这一兼容性的核心机制，并演示如何利用它——这项技术被称为“天堂之门”。

Wow64分析

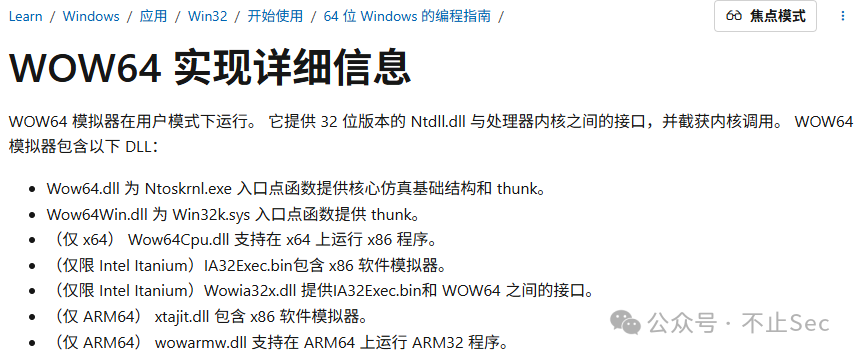

32位程序在64位Windows上的运行，是通过一个名为 wow64 的模拟器层实现的。

根据《深入解析Windows操作系统》中关于 CreateProcess 的流程描述，创建进程时涉及几个关键步骤，其中与Wow64相关的有：

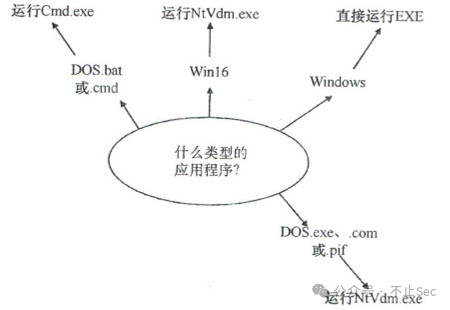

1. 打开要执行的映像：系统会分析可执行文件的类型。

2. 创建Windows进程执行体对象：主要是初始化 EPROCESS 内核对象。如果进程运行在 Wow64 环境下，系统会进行额外处理：
   • 检查是否使用大页面内存。
   • 分配一个辅助结构 EWOW64PROCESS 来管理32位进程的特定信息。
   • 在映射系统DLL时，除了常规的64位 Ntdll.dll，还会专门为Wow64进程映射一份32位的 Ntdll.dll。

操作系统相关知识

要理解“天堂之门”，我们需要回顾一些操作系统的基础概念。在x86架构的保护模式下，有几个关键的段寄存器（Segment Register）：

• CS (Code Segment Register)：指向当前代码段的基址。
• DS (Data Segment Register)：指向当前数据段的基址。
• SS (Stack Segment Register)：指向当前堆栈段的基址。
• ES/FS/GS (Extra Segment Registers)：额外的数据段寄存器，其中FS在Windows中常用于指向线程环境块（TEB）。

在保护模式下，段寄存器里存储的并非直接的物理地址，而是一个称为 段选择子（Segment Selector） 的结构。它是一个“索引+权限声明”的组合。

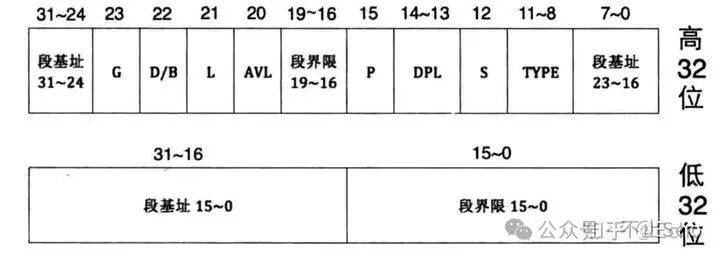

CPU通过查询全局描述符表（GDT）或局部描述符表（LDT），根据段选择子找到对应的段描述符，从而获得真正的段基址和访问权限。这就实现了内存隔离和保护。例如，在Windows中，一些常见的代码段选择子含义如下：

CS 值	含义
0x23	32 位用户代码段
0x33	64 位用户代码段
0x10	内核代码段

段选择子的结构通常如下所示（以16位为例）：

typedef struct selector
{
    unsigned char RPL :2;   // 请求特权级
    unsigned char TI :1;    // 0=GDT, 1=LDT
    unsigned short index :13; // 描述符表索引
} __attribute__((packed)) selector;

// 位布局
// 15              3 2  1 0
// +----------------+--+--+
// |      Index     |TI|RPL|
// +----------------+--+--+

以 CS=0x33=0b00110011 为例，解析后：

• RPL = 11b = 3（用户态）
• TI = 0
• index = 110b = 6

CPU 就会去 GDT 的第6项查找，发现那是一个64位、ring3级别的代码段描述符，于是便进入64位用户模式执行。

天堂之门 Heaven‘s Gate

“天堂之门”技术正是利用了Wow64的机制。其核心思想是：在一个32位的Wow64进程中，通过修改 CS 段寄存器为 0x33（64位代码段），并配合远跳转或远调用指令，使CPU切换到64位模式，从而直接执行64位代码。

这样做的一个潜在用途是绕过安全软件的检测。因为许多安全产品（EDR）的钩子（Hook）可能只安装在32位的 ntdll.dll 中，而通过“天堂之门”调用64位的 ntdll 函数，就可能绕过这些钩子。此外，在逆向工程分析时，向32位程序中注入64位Shellcode会导致反汇编工具（如32位IDA）解析错误，增加分析难度。

这种技术的典型代码模式如下：

; 当前处于32位上下文
push 0x33                ; 64位代码段选择子
push entry64             ; 64位代码入口地址
retf                     ; 远返回，切换至64位模式

; ===== 进入64位上下文 =====
entry64:
    ; 此处可以执行64位指令
    ; 例如调用64位的 ntdll 函数
    ; ...
    push 0x23            ; 32位代码段选择子
    push back_to_32      ; 返回的32位地址
    retf                 ; 远返回，切换回32位模式

下面我们结合一个实际的 C++ 项目来演示。我们将使用 Minhook 库来挂钩函数，并使用一个名为 wow64pp 的辅助框架来简化“天堂之门”的调用。关于 Minhook 的基础使用，可以参考其官方文档。

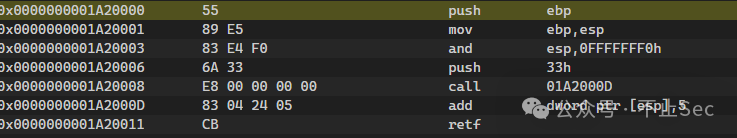

wow64pp 框架（header-only，仅一个头文件）封装了模式切换的繁琐细节。其内部实现“长跳”进入64位模式的核心汇编逻辑类似下图所示：

其中的 push 0x33 指令正是为了接下来的远返回（retf）指令准备一个新的64位代码段选择子。

这个框架使用起来很方便，但需要注意两个限制：

1. 只能调用 ntdll.dll 中的函数。根据社区（如看雪论坛）的讨论，尝试加载 kernel32.dll 或 user32.dll 可能会使进程状态混乱（同时混用32位和64位的GUI资源等），导致不可预料的问题。
2. 多参数传参需要小心处理。由于涉及32位到64位调用约定的转换，复杂参数的函数可能无法正确调用。例如，尝试调用 NtCreateFile 可能失败，而调用 NtQuerySystemTime（单个指针参数）则相对容易成功。

以下是演示代码的主要逻辑：

#define NOMINMAX
#include "extern/minhook/minhook.h"
#include "extern/wow64pp/wow64pp.hpp"
#include <iostream>
#include <Windows.h>
#include <winternl.h>

typedef NTSTATUS(NTAPI* NtQuerySystemTime_t)(
    PLARGE_INTEGER SystemTime
    );
NtQuerySystemTime_t fpNtQuerySystemTime = nullptr;

NTSTATUS NTAPI HookedNtQuerySystemTime(
    PLARGE_INTEGER SystemTime
)
{
    std::cout << "[hook] NtQuerySystemTime called (x86 stub), ";
    NTSTATUS status = fpNtQuerySystemTime(SystemTime);
    if (NT_SUCCESS(status))
    {
        std::cout << "[hook] SystemTime = "
            << SystemTime->QuadPart << std::endl;
    }
    return status;
}

int main()
{
    LARGE_INTEGER systemTime = { 0 };
    // 1. 正常调用一次32位的 NtQuerySystemTime
    NtQuerySystemTime(&systemTime);

    // 2. Hook 32位的 NtQuerySystemTime 并再次调用（会被钩子捕获）
    if (MH_Initialize() != MH_OK)
    {
        std::cerr << "[x] init hook failed\n";
        return 1;
    }
    LPVOID pTarget = GetProcAddress(GetModuleHandleW(L"ntdll.dll"), "NtQuerySystemTime");
    std::cout << "
 now hook NtQuerySystemTime: 0x" << std::hex << pTarget << std::endl;
    if (MH_CreateHook(pTarget, &HookedNtQuerySystemTime, reinterpret_cast<LPVOID*>(&fpNtQuerySystemTime)) != MH_OK)
    {
        std::cerr << “[x] create hook failed\n“;
        return 1;
    }
    MH_EnableHook(pTarget);
    NtQuerySystemTime(&systemTime);

    // 3. 使用“天堂之门”技术调用64位的 NtQuerySystemTime（绕过32位的钩子）
    auto ntdllHandle = wow64pp::module_handle("ntdll.dll");
    std::cout << “
 found ntdll (x64): 0x“ << std::hex << ntdllHandle << ”\n“;
    auto NtQuerySystemTime64 = wow64pp::import(ntdllHandle, ”NtQuerySystemTime“);
    std::cout << ”
 found NtQuerySystemTime (x64): 0x“ << std::hex << NtQuerySystemTime64 << ”\n“;
    auto status = wow64pp::call_function(
        NtQuerySystemTime64,
        &systemTime        // PLARGE_INTEGER
    );
    std::cout << ”[wow64] NtQuerySystemTime status: 0x“ << std::hex << status << ”\n“;
    std::cout << ”[wow64] SystemTime (100ns since 1601): “ << systemTime.QuadPart << ”\n“;

    MH_DisableHook(pTarget);
    return 0;
}

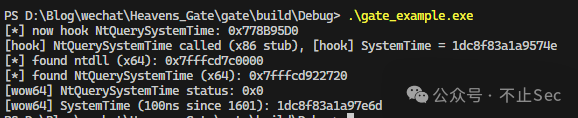

程序执行后的输出结果类似下图，可以看到32位钩子生效了一次，而通过Wow64调用的64位函数则绕过了该钩子：

后记与思考

“天堂之门”技术听起来很厉害，但在现代安全对抗中，其直接的“免杀”或绕过效果已经相当有限。例如，它无法绕过内核层的钩子或ETW（Windows事件跟踪）等更底层的检测机制。同时，模式切换的代码本身具有比较明显的特征，容易被行为检测识别。

不过，这项技术在逆向工程分析领域仍能制造一些麻烦，因为向32位程序中注入64位的Shellcode会导致反汇编工具解析错误，这确实能干扰分析人员的初步判断。

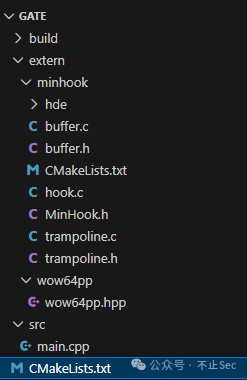

如果你对Windows系统架构和底层编程感兴趣，可以通过文末的参考资料和项目代码进行更深入的研究。本文的完整项目结构如下，供复现参考：

主要构建文件内容如下：

extern\minhook\CMakeLists.txt

cmake_minimum_required(VERSION 3.11)
project(minhook)

set(MINHOOK_SOURCES
    buffer.c
    hook.c
    trampoline.c
    hde/hde32.c
    hde/hde64.c
    )

set(MINHOOK_INCLUDE
    buffer.h
    trampoline.h
    hde/hde32.h
    hde/hde64.h
    hde/pstdint.h
    hde/table32.h
    hde/table64.h
    )

add_library(${PROJECT_NAME} STATIC
    ${MINHOOK_SOURCES}
    ${MINHOOK_INCLUDE}
)

target_include_directories(${PROJECT_NAME} PUBLIC
    ${CMAKE_CURRENT_SOURCE_DIR}
)

extern\wow64pp\CMakeLists.txt

cmake_minimum_required(VERSION 3.11)
project(wow64pp LANGUAGES CXX)

# 创建一个 interface 库
add_library(${PROJECT_NAME} INTERFACE)

# 添加 include 目录
target_include_directories(${PROJECT_NAME} INTERFACE
    ${CMAKE_CURRENT_SOURCE_DIR}
)

CMakeLists.txt

cmake_minimum_required(VERSION 3.11)
project(gate_example LANGUAGES CXX)
set(CMAKE_INCLUDE_CURRENT_DIR ON)
set(CMAKE_CXX_STANDARD 14)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

add_subdirectory(extern/minhook)
add_subdirectory(extern/wow64pp)

set(PROJECT_INCLUDE
    include/HeavensGate.hpp
)
set(PROJECT_SOURCE
    src/main.cpp
)

# Specify MSVC UTF-8 encoding
add_compile_options("$<$<C_COMPILER_ID:MSVC>:/utf-8>")
add_compile_options("$<$<CXX_COMPILER_ID:MSVC>:/utf-8>")

add_executable(${PROJECT_NAME} ${PROJECT_INCLUDE} ${PROJECT_SOURCE})
target_link_libraries(${PROJECT_NAME} PRIVATE minhook wow64pp)
target_compile_definitions(${PROJECT_NAME} PRIVATE UNICODE _UNICODE)

引用与扩展阅读

1. Microsoft Docs: WOW64 Implementation Details
2. 看雪论坛相关讨论
3. Rewolf's blog article on Wow64
