Android IoT僵尸网络Kimwolf技术分析：DNS over TLS与EtherHiding绕过检测

背景介绍

根据该超大规模僵尸网络运行时输出的信息及其对wolfSSL库的调用情况，安全研究人员将其命名为Kimwolf。Kimwolf是一个使用NDK编译的僵尸网络（Botnet），主要感染Android IoT设备。除了典型的DDoS攻击能力外，它还集成了代理转发、反向Shell以及文件管理等功能。整体架构设计并不复杂，但具备几个值得关注的技术特点：样本使用了一种简单高效的栈XOR操作来加密敏感数据；同时，它利用DNS over TLS（DoT） 协议封装DNS请求，以规避传统安全检测。此外，其C2身份认证采用了基于椭圆曲线的数字签名保护机制，Bot端只有在签名校验通过后才会接受通信指令。近期，它甚至引入了EtherHiding 技术，利用区块链域名来对抗封禁。这些特性在同类恶意软件中相对少见。

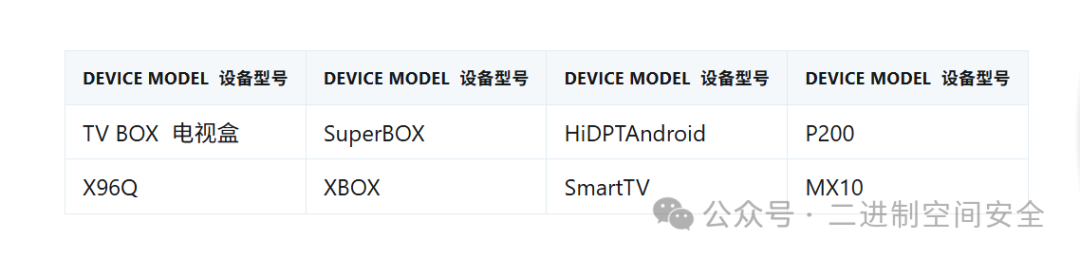

Kimwolf的攻击目标主要针对运行Android系统的各类网络设备，包括智能电视、机顶盒、平板电脑等。部分受感染的设备型号如下：

高调记仇的攻击者

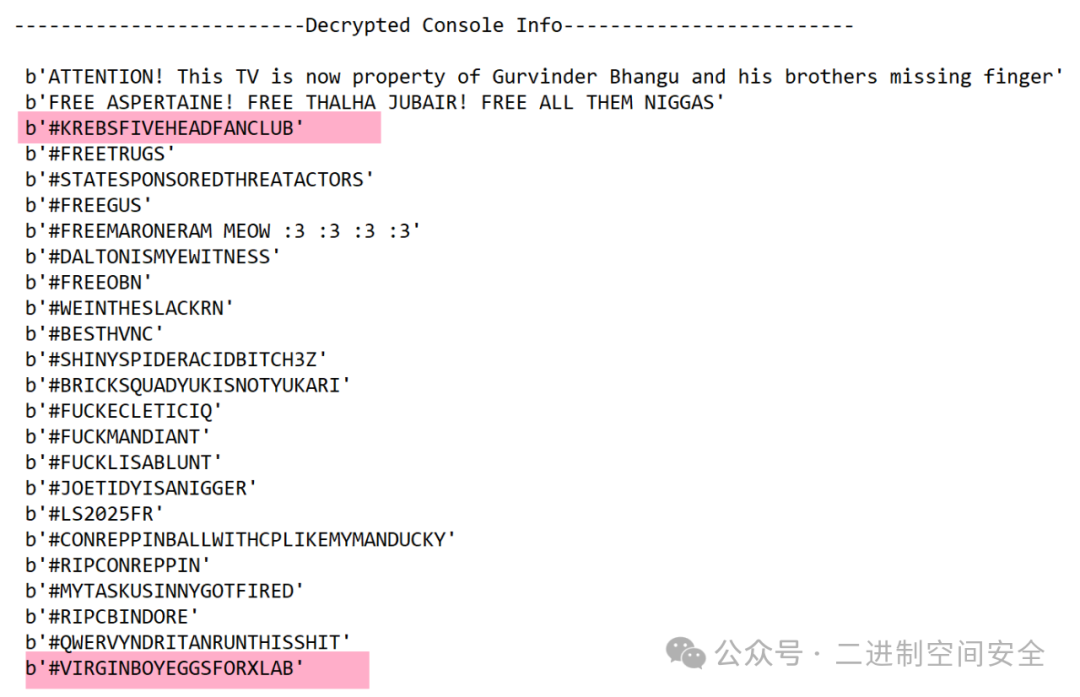

Kimwolf的作者在恶意代码中留下了带有强烈个人情绪和侮辱性的字符串，如下图所示：

该攻击者表现得非常“记仇”。在其某个C2地址被安全研究人员抢注后，便在后续版本的ssl_socketDDoS攻击模块中加入了侮辱性字眼进行反击：

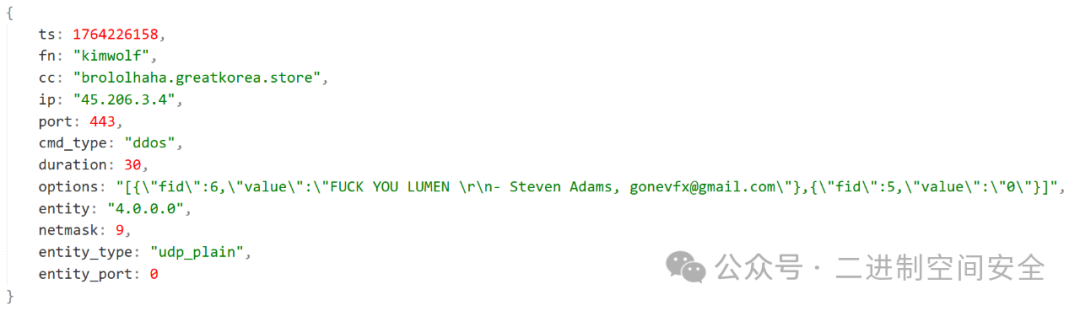

这种夸张的做法甚至蔓延到攻击载荷（Payload）中。Kimwolf经常在DDoS攻击的Payload里嵌入各种嘲讽、挑衅乃至勒索信息。

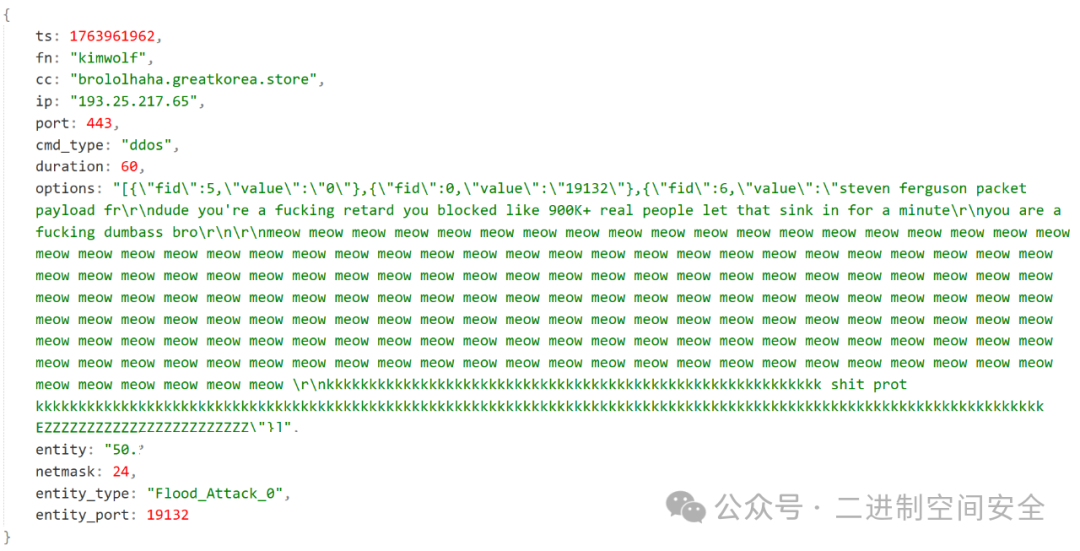

嘲讽内容：

挑衅内容：

勒索内容：

Kimwolf总体技术分析

Kimwolf在感染设备中启动后，首先通过创建文件套接字实现单实例运行，确保同一设备只有一个进程持续活动。随后，它解密内嵌的C2域名，并为了躲避传统检测，使用DNS-over-TLS 协议向公共DNS服务（如8.8.8.8或1.1.1.1）的853端口发起查询，以获取真实的C2 IP地址。最后，它与该IP建立通信连接，进入等待命令的状态。

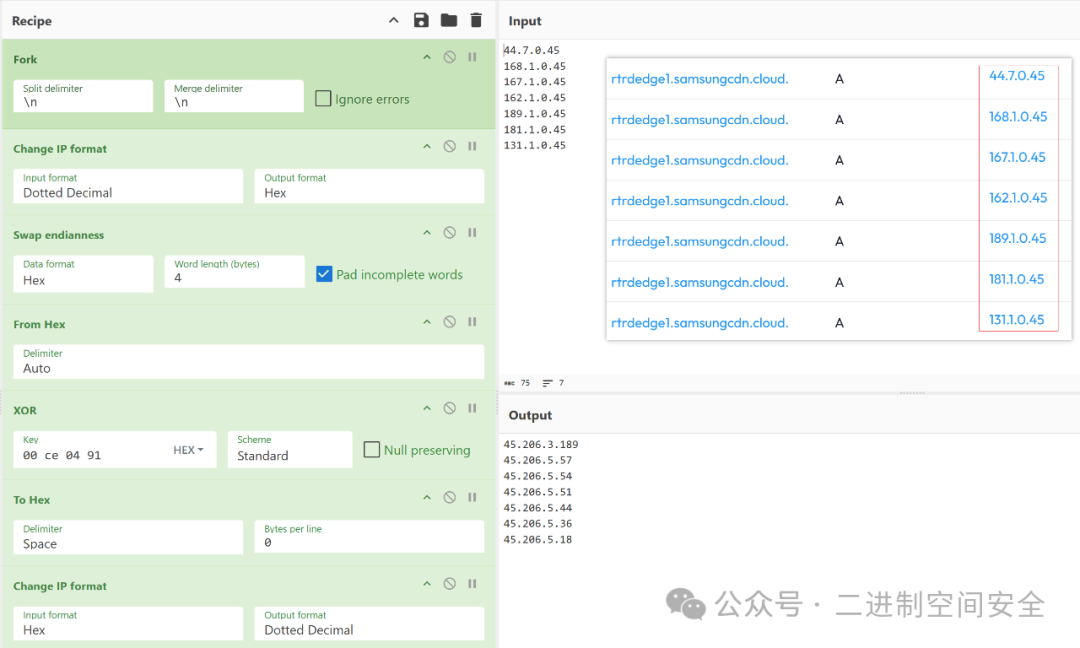

Kimwolf在不同版本中采用了两种获取真实C2 IP的方法。第一种是直接查询C2域名的A记录。第二种则是在获取IP后，还需进行一次XOR运算。以C2域名rtrdedge1.samsungcdn.cloud为例，解析出的IP是44.7.0.45；与密钥0xce0491进行XOR运算后，得到真实的C2 IP45.206.3.189。如下图所示：

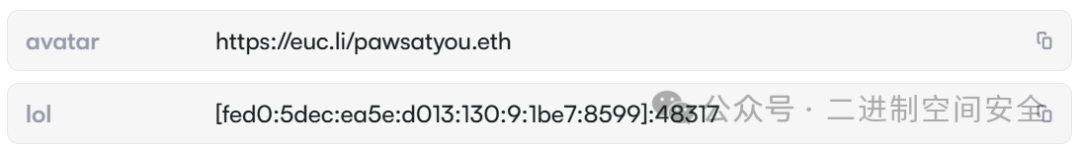

随后，Kimwolf开始利用EtherHiding 技术。样本引入了一个ENS（以太坊名称服务）域名pawsatyou.eth，C2地址被隐藏在名为“lol”的TXT文本记录中。如下图所示：

但真正的C2并非“lol”记录中的IPv6地址，而是通过取该地址的最后4个字节并执行异或操作来获取。以fed0:5dec:ea5e:d013:130:9:1be7:8599为例，取最后4个字节1b e7 85 99，与密钥0x93141715进行异或操作后，得到真实的C2 IP136.243.146.140。

ENS的技术本质是一个部署在以太坊上的智能合约系统。pawsatyou.eth的合约地址是0xde569B825877c47fE637913eCE5216C644dE081F。Kimwolf通过这个合约实现了一个类似云配置的C2分发通道。即使某个C2 IP被查封，攻击者只需更新ENS合约中的“lol”记录即可快速发布新的C2地址。这个通道依赖于区块链的去中心化特性，难以被传统手段封锁。

字符串解密

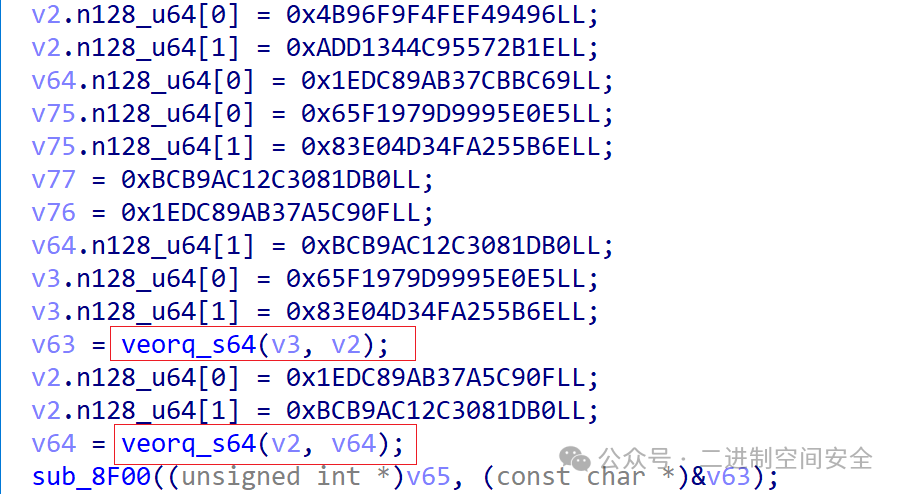

Kimwolf使用简单的栈XOR操作来加密敏感数据，如C2地址、DNS解析器等。在IDA反编译的伪代码中可以看到大量类似的代码片段。veorq_s64是一条8字节的XOR指令，因此解密过程很简单：提取操作数并执行XOR即可。在下图中，变量v63解密后的内容正是C2地址staging.pproxy1[.]fun：

通过观察上述代码片段可知，解密后的C2字符串是函数sub_8F00的第二个参数。基于这一特性，可以利用模拟器实现C2地址的批量自动解密。

import flare_emu
eh=flare_emu.EmuHelper()
def iterateHook(eh, address, argv, userData):
    if eh.isValidEmuPtr(argv[1]):
        buf=eh.getEmuString(eh.getRegVal('R1'))
        print(f"0x{address:x} ---> {buf}")
eh.iterate(0x00008F00, iterateHook)

最终效果如下，成功解密了6个C2地址：

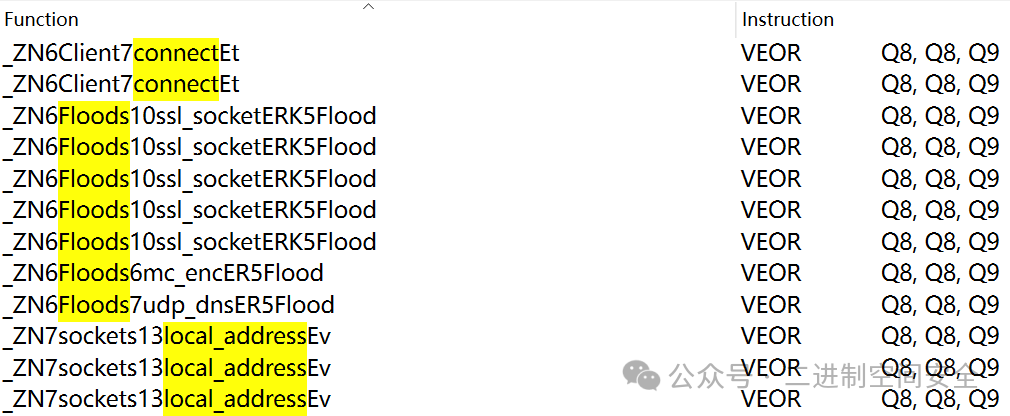

veorq_s64对应的指令码是VEOR Q8, Q8, Q9。通过定位所有包含此指令的函数，并根据不同函数中呈现的模式，使用flare_emu的iterate或emulateRange功能，可以方便地解密所有敏感字符串。如下图：

网络协议

Kimwolf的网络通信全程使用TLS加密。在早期版本中，应用层协议直接通过TLS隧道传输；在当前版本中，发送register消息前会进行WebSocket握手，但后续并未实际使用该协议。其网络通信数据包遵循固定的“Header + Body”格式。Header中，保留字段为固定值1，而Magic值已迭代三次，目前为AD216CD4；消息体结构则根据消息类型变化。

type Header struct {
    Magic    [4]byte // "DPRK" -> "FD9177FF" -> "AD216CD4"
    Reserved uint8   // 1
    MsgType  uint8
    MsgID    uint32
    BodyLen  uint32
    CRC32    uint32
}

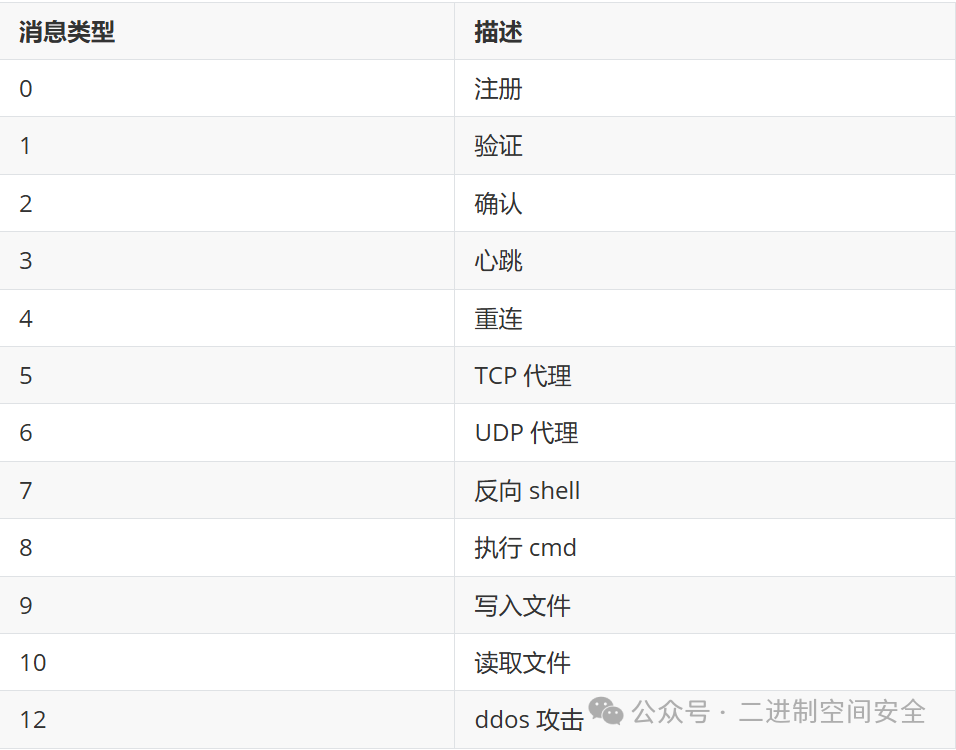

MsgType字段用于标识消息类型，其值与对应功能如下表所示：

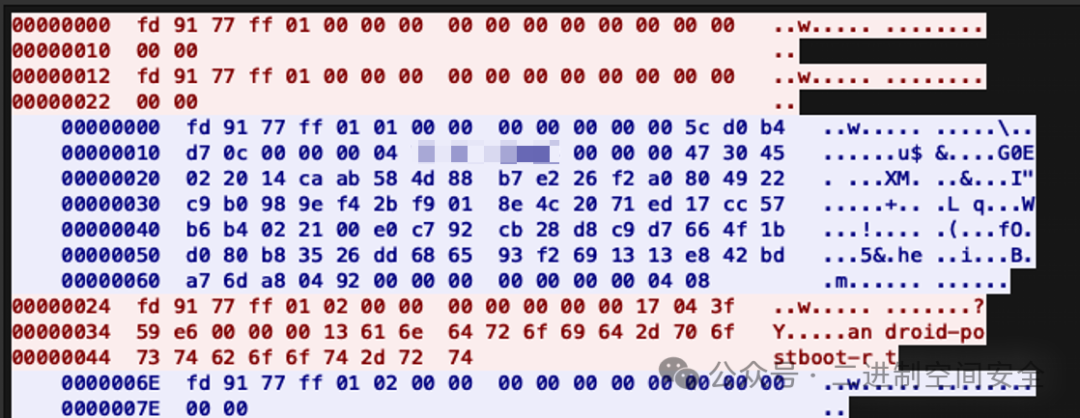

Bot与C2服务器之间的通信初始化采用三阶段握手机制。双方必须依次完成register、verify和confirm交互，以在建立可信会话前实现双向身份认证。

第一步：注册 (Bot -> C2)
Bot向C2发送一个18字节的头部，其中MsgType为0，MsgID、BodyLen、CRC32字段均为0，Magic为FD9177FF。

第二步：验证 (C2 -> Bot)
C2使用私钥为随机消息生成椭圆曲线数字签名，并按照以下格式构建数据包主体：

type VerifyBody struct {
    MsgLen uint32
    Msg    []byte
    SigLen uint32
    Sig    []byte
}

解析示例数据包主体，含义如下：消息长度4字节，签名为0x47字节。

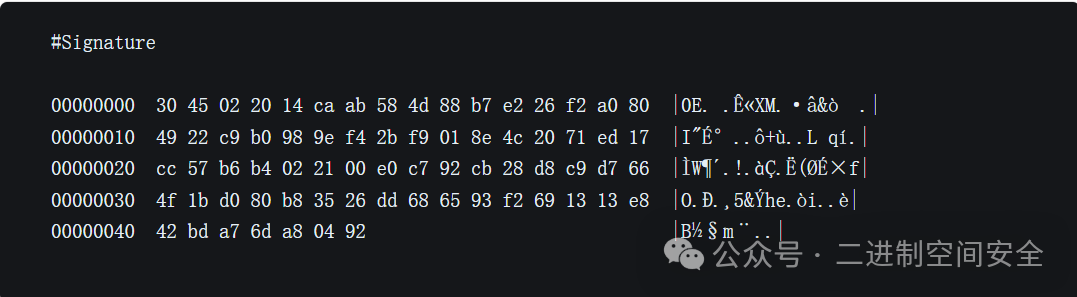

签名示例如下：

当Bot接收到验证数据包时，会使用硬编码的公钥来验证签名。验证通过后，进入最终的确认阶段。这种网络安全与身份认证机制旨在保护其C2网络不被他人接管。

第三步：确认 (Bot -> C2)
木马使用运行时传递的第一个参数作为组标识符，按照GroupBody结构构建数据包并上报给C2。示例中使用的组字符串是android-postboot-rt。

type GroupBody struct {
    MsgLen uint32
    Group  []byte
}

C2服务器接收到确认数据包后，会检查其所属的组是否已在活动中预先启用。匹配成功后，Bot身份被确认为合法，C2会回复一个确认响应包（MsgType=2，MsgID、BodyLen、CRC32均为0）。

完成上述三步握手后，Bot与C2建立了可信连接，开始等待并执行C2发送的命令。当命令编号为12时，Kimwolf执行DDoS攻击功能，其涉及的网络协议与并发处理逻辑较为复杂。

type DDoSBody struct {
    AtkID     uint32
    AtkType   uint8
    Duration  uint32
    TargetCnt uint32
    Targets   []Target
    FlagCnt   uint32
    Flags     []Flag
}

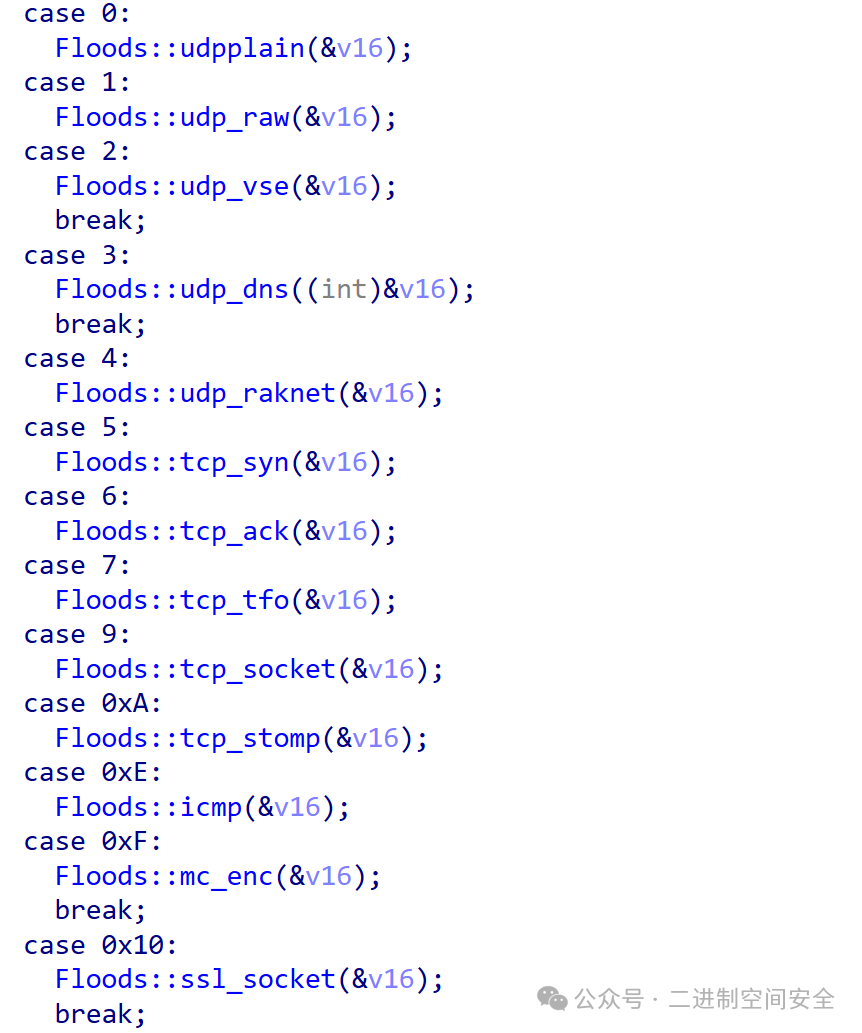

Kimwolf支持以下13种DDoS攻击方法：

后记

攻击者在获得智能电视等设备的root权限后，其危害远超传统网络空间。攻击者可能利用受控终端插入篡改、违法或极端的视频内容。

面对此类多重威胁，无论是普通用户、销售渠道、运营商，还是监管部门和制造商，都必须高度重视Android IoT设备的安全。对于用户而言，尤其需要：确保设备来自可靠渠道、使用能及时更新的固件、避免设置弱密码、并拒绝安装来源不明的APK应用，以降低被此类僵尸网络感染和控制的风险。
