Nginx Stream四层代理SSL与SSL预读模块深入剖析与配置指南

随着网络环境对安全性要求的不断提升，支持安全通信的四层代理已成为必备能力。Nginx 的 Stream 模块不仅能处理裸 TCP 连接，还能通过 SSL 模块处理 TLS/SSL 加密流，或通过 SSL 预读模块在不中断加密的情况下获取关键信息，从而实现灵活的流量路由。本文将深入解析这两个核心模块的指令与实践。

SSL 阶段

在 TCP 四层代理场景中，直接透传加密流量或对流量进行加解密转换是常见需求。Nginx Stream 模块能够处理来自下游客户端的 TLS/SSL 加密连接，并根据需要将其转换为裸 TCP 流转发至上游服务器。

使用 TLS/SSL 主要有以下三种典型应用场景，下图清晰地展示了它们的数据流差异：

• 场景1：透传 SSL 流。Nginx 不解析 SSL，直接将客户端发来的加密 TCP 流原样转发给上游服务器。
• 场景2：剥离 SSL 层（重点）。Nginx 解密客户端发来的 TLS 协议，将其转换为明文 TCP 协议后再发送至上游服务。
• 场景3：后端加密。客户端与 Nginx 之间使用明文 TCP，但 Nginx 向上游服务发起连接时启用 TLS/SSL 加密。

ssl 模块详解

ngx_stream_ssl_module 模块使 Stream 反向代理能够处理下游客户端的 TLS/SSL 协议。该模块默认未被编译进 Nginx，需要通过 --with-stream_ssl_module 参数显式启用。

Stream SSL 模块的指令与 HTTP 模块中的 SSL 指令高度相似，以下列出部分常用指令及其配置示例。

stream {
  map $ssl_alpn_protocol $proxy {
    h2                  127.0.0.1:8001;
    http/1.1            127.0.0.1:8002;
  }

  # 全局配置，例如私钥密码文件
  ssl_password_file /etc/keys/global.pass;

  server {
    listen      12346 ssl;
    proxy_pass  $proxy;

    # 支持的 ALPN 协议列表
    ssl_alpn    h2 http/1.1;

    # 支持多证书（RSA 和 ECDSA）
    ssl_certificate     example.com.rsa.crt;
    ssl_certificate_key example.com.rsa.key;

    ssl_certificate     example.com.ecdsa.crt;
    ssl_certificate_key example.com.ecdsa.key;

    # 私钥密码文件
    ssl_password_file global.pass;

    # 支持的协议版本
    ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3;

    # 支持的加密套件
    ssl_ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:ECDHE:ECDH:AES:HIGH:EECDH+CHACHA20:EECDH+CHACHA20-draft:EECDH+AES128:RSA+AES128:EECDH+AES256:RSA+AES256:EECDH+3DES:RSA+3DES:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384:!NULL:!aNULL:!eNULL:!EXPORT:!PSK:!ADH:!DH:!DES:!MD5:!RC4;

    # SSL 握手超时时间（Stream 模块特有）
    ssl_handshake_timeout 10s;
  }
}

以下是 Stream SSL 与 HTTP SSL 常用指令的快速对照表，方便你理解：

核心指令速览

• ssl_alpn：声明服务器支持的 ALPN 协议列表。

  Syntax: ssl_alpn protocol ...;
  Default: —
  Context: stream, server

• ssl_certificate 与 ssl_certificate_key：指定服务器证书和私钥路径。

  Syntax: ssl_certificate file;
  Syntax: ssl_certificate_key file;
  Default: —
  Context: stream, server

• ssl_ciphers：指定支持的加密套件列表。

  Syntax: ssl_ciphers ciphers;
  Default: ssl_ciphers HIGH:!aNULL:!MD5;
  Context: stream, server

• ssl_protocols：指定支持的 TLS/SSL 协议版本。

  Syntax: ssl_protocols [SSLv2] [SSLv3] [TLSv1] [TLSv1.1] [TLSv1.2] [TLSv1.3];
  Default: ssl_protocols TLSv1.2 TLSv1.3;
  Context: stream, server

• ssl_handshake_timeout：设置 SSL 握手超时时间，默认 60 秒。

  Syntax: ssl_handshake_timeout time;
  Default: ssl_handshake_timeout 60s;
  Context: stream, server

此外，Stream SSL 模块还提供了丰富的内建变量，用于获取连接的安全信息，主要分为以下几类：

安全套件与协议信息

• $ssl_cipher：本次连接使用的加密套件。
• $ssl_protocol：使用的 TLS 协议版本（如 TLSv1.2）。
• $ssl_alpn_protocol：协商的 ALPN 协议（如 h2）。
• $ssl_session_reused：会话是否复用（“r”表示复用，“.”表示新建）。

客户端证书信息

• $ssl_client_s_dn：客户端证书主题信息。
• $ssl_client_i_dn：客户端证书颁发者信息。
• $ssl_client_verify：客户端证书验证结果。
• $ssl_client_v_remain：客户端证书剩余有效天数。

实践：SSL 剥离与 TCP 转发

本示例展示 Nginx 作为四层反向代理，将客户端的 SSL 连接解密后，以明文 TCP 形式转发至上游 HTTP 服务器。请注意，Stream 模块仅处理 TCP 和 SSL 层，不解析上层的 HTTP 协议。

步骤1：编译启用 Stream SSL 模块

./configure --prefix=/usr/local/nginx --with-stream --with-stream_ssl_module
make -j $(nproc) && make install

步骤2：配置 Nginx

• Stream 代理服务器配置 (192.168.10.2):

  worker_processes auto;
  events {
    worker_connections  1024;
  }

  stream {
    log_format basic '$remote_addr:$remote_port "$realip_remote_addr:$realip_remote_port" [$time_local] '
                    '$protocol $status $bytes_sent $bytes_received '
                    '$session_time $ssl_protocol $ssl_session_reused';
    access_log /var/log/nginx/stream_access.log basic;

    server {
      listen 8443 ssl; # 监听 SSL 端口
      set_real_ip_from 10.20.172.0/24;

      # SSL 证书配置
      ssl_certificate /usr/local/nginx/certs/server.crt;
      ssl_certificate_key /usr/local/nginx/certs/server.key;
      ssl_protocols TLSv1.2 TLSv1.3;
      ssl_ciphers HIGH:!aNULL:!MD5:!SHA1;
      ssl_session_cache shared:SSL:10m;
      ssl_session_timeout 10m;

      # 转发至上游裸 TCP 服务
      proxy_pass 10.20.172.213:8011;
    }
  }

• 上游 HTTP 服务器配置 (192.168.10.3):

  server {
    listen 8011; # 监听明文 TCP 端口
    server_name _;
    root /usr/local/nginx/html;
    index index.html;

    location /api {
      return 200 '$time_iso8601 $request_id\n';
    }
  }

步骤3：验证测试

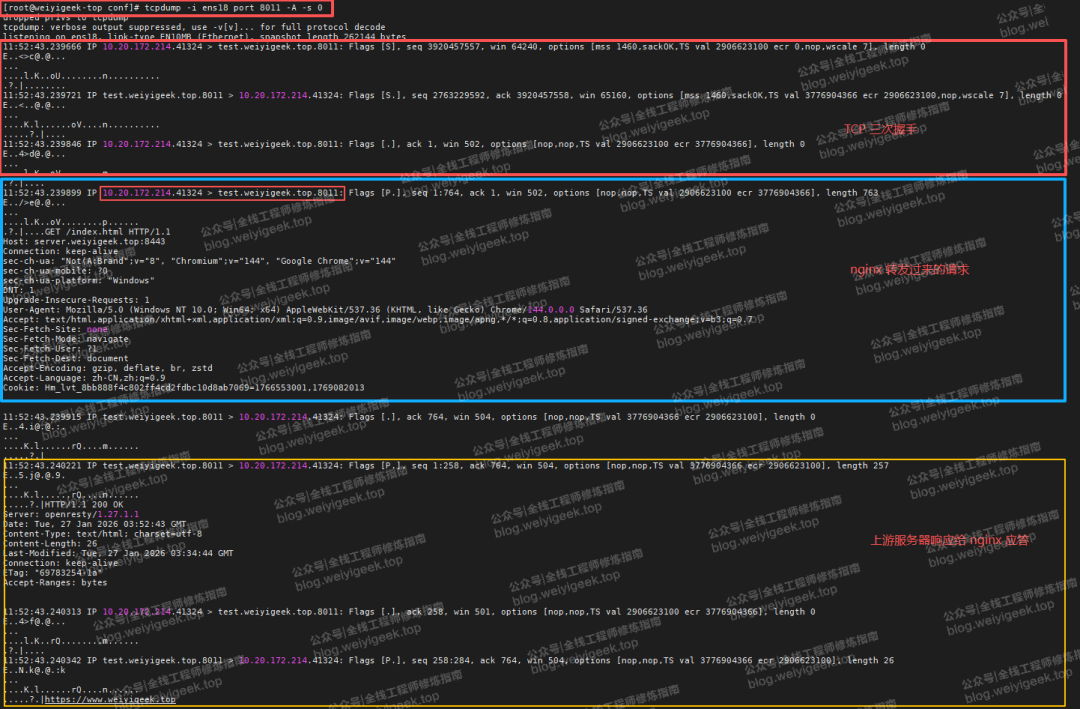

启动服务后，通过浏览器访问 https://server.weiyigeek.top:8443/index.html。同时在上游服务器抓包，可以观察到 TCP 三次握手后直接是明文的 HTTP 请求，证实 SSL 已被 Nginx 剥离。

步骤4：查看日志
检查 Stream 访问日志，$ssl_session_reused 变量可以显示会话复用情况（. 为新建，r 为复用）。

tail -f /var/log/nginx/stream_access.log
# 示例输出：... TLSv1.3 .   # 新建连接
# 示例输出：... TLSv1.3 r   # 复用连接

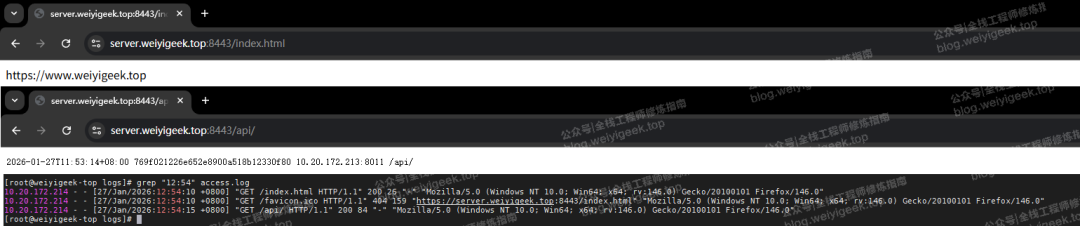

查看上游服务器的访问日志，确认请求已成功转发。

至此，我们完成了 SSL 解密并转发裸 TCP 流的常见四层代理模式。

PREREAD 阶段

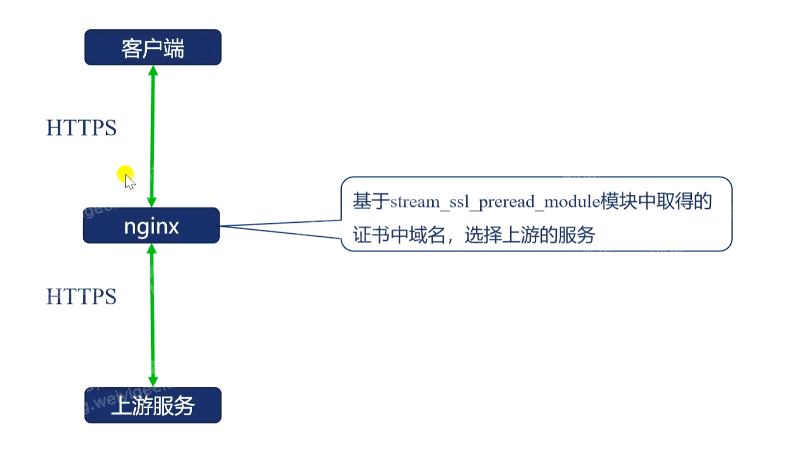

在某些场景下，需要在保持 SSL 加密流完整（不解密）的前提下，获取客户端信息以进行路由决策。例如，根据客户端 TLS 握手信息中的 SNI 域名，将加密流量转发至不同的上游服务器。这正是 ngx_stream_ssl_preread_module 模块的用武之地。

ssl_preread 模块详解

stream_ssl_preread_module 模块默认未编译，需通过 --with-stream_ssl_preread_module 启用。它能够在 SSL 握手初期预读 Client Hello 消息，提取其中的 TLS 版本、SNI 域名和 ALPN 协议等信息，而不进行解密，随后将完整的加密流转发至上游。

核心指令

• ssl_preread：启用预读功能。

  Syntax: ssl_preread on | off;
  Default: ssl_preread off;
  Context: stream, server

• preread_buffer_size：设置预读缓冲区大小，默认 16k。
• preread_timeout：等待 Client Hello 完成的超时时间，默认 30s。

关键变量

• $ssl_preread_server_name：从 SNI 扩展中提取的请求域名。
• $ssl_preread_protocol：客户端支持的最高 TLS 版本。
• $ssl_preread_alpn_protocols：客户端建议的 ALPN 协议列表。

重要提示：ssl_preread 与 ssl 指令（用于解密）不能同时使用于同一个 server 块。因为 ssl_preread 需要原始的加密数据流，而 ssl 指令会将其解密。

实践：基于 SNI 的加密流量路由

本示例演示如何使用 ssl_preread 模块，根据客户端请求的域名（SNI），将加密的 HTTPS 流量透明转发至不同的上游服务器。

步骤1：编译启用模块

./configure --prefix=/usr/local/nginx --with-stream --with-stream_ssl_preread_module
make -j $(nproc) && make install

步骤2：配置基于 SNI 的路由

worker_processes auto;
events {
  worker_connections  1024;
}

stream {
  log_format ssl_basic '$remote_addr ... ssl_preread=[$ssl_preread_server_name, $ssl_preread_protocol, $ssl_preread_alpn_protocols]';
  access_log /var/log/nginx/stream_access.log ssl_basic;

  # 根据预读的域名映射上游服务器
  map $ssl_preread_server_name $proxy_server {
    test.weiyigeek.top    www.weiyigeek.top:443;  # 路由到首页
    blog.weiyigeek.top    blog.weiyigeek.top:443; # 路由到博客
    default               10.20.172.213:8443;     # 默认后端
  }

  server {
    listen 8443; # 注意这里没有`ssl`参数
    set_real_ip_from 10.20.172.0/24;
    resolver 8.8.8.8 valid=30s;

    ssl_preread on; # 启用预读
    proxy_pass $proxy_server; # 动态路由
  }
}

步骤3：测试验证
配置 DNS 或 hosts 文件，将测试域名指向 Nginx 服务器 IP。

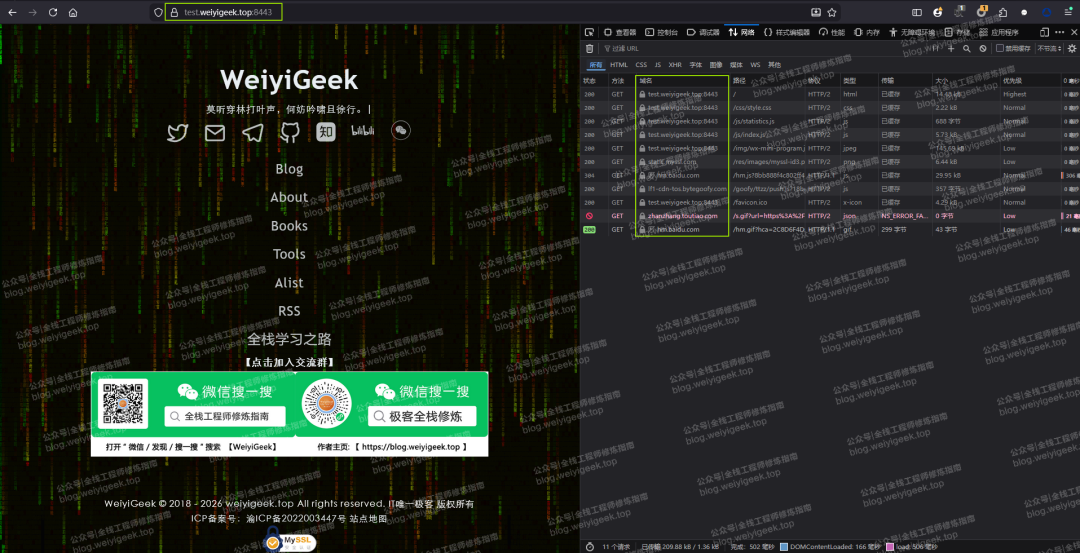

1. 访问 https://test.weiyigeek.top:8443，流量应被转发至作者首页。

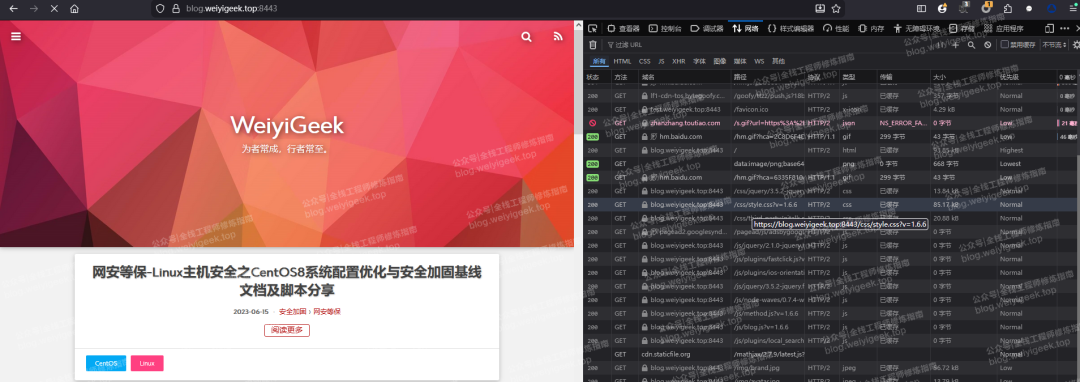

2. 访问 https://blog.weiyigeek.top:8443，流量应被转发至作者博客。

3. 直接访问 IP https://10.20.172.214:8443（无 SNI），流量将转发至默认后端。

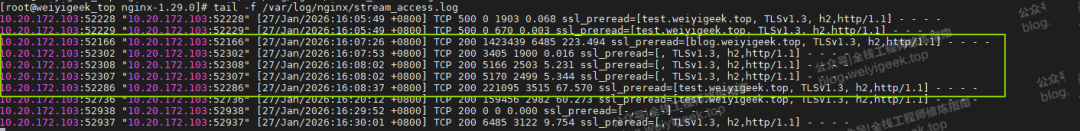

步骤4：查看预读日志
日志清晰记录了预读模块提取的信息，证明路由决策的依据。

tail -f /var/log/nginx/stream_access.log
# 输出示例：ssl_preread=[blog.weiyigeek.top, TLSv1.3, h2,http/1.1]
# 输出示例：ssl_preread=[test.weiyigeek.top, TLSv1.3, h2,http/1.1]
# 输出示例：ssl_preread=[, TLSv1.3, h2,http/1.1] # 无SNI情况

总结

通过本文的详解与实践，我们掌握了 Nginx Stream 模块中两个处理 SSL 的关键能力：

1. ngx_stream_ssl_module：用于在四层代理中终止 TLS/SSL 连接，将加密流量转换为明文 TCP 转发至上游，适用于需要解密审计或上游服务不支持 HTTPS 的场景。
2. ngx_stream_ssl_preread_module：用于在不中断加密的前提下，智能读取 TLS 握手信息（如 SNI、ALPN），并基于这些信息实现灵活的加密流量路由。这在需要透明转发 HTTPS 或其它基于 TLS 的协议（如 SSH over TLS）时非常有用，是构建现代、智能的网络四层网关的核心组件。

理解这两个模块的差异与适用场景，能帮助你在实际的基础架构工作中，更精准地设计流量治理方案。无论是用于安全隔离、协议转换还是智能路由，Nginx Stream 都提供了强大而灵活的工具集。

希望这篇深入浅出的指南能为你带来启发。如果你在实践过程中有任何心得或疑问，欢迎在云栈社区与其他开发者交流探讨。
