TD路由器固件逆向分析：OpenWrt固件解密与安全研究实战

环境配置

本次分析的固件版本为 AX3000_Pro_V16.03.49.26，其软件源码基于 openwrt。

固件分析

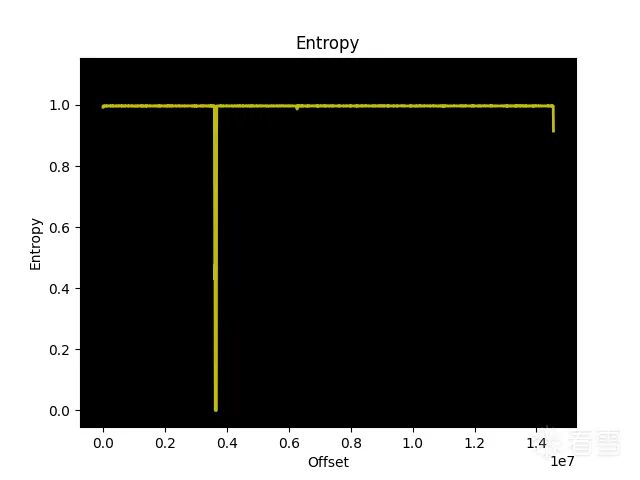

首先，使用 binwalk -E 命令分析固件的熵值。虽然固件已经过解密，但其特殊格式导致 binwalk 无法有效识别内部结构。

binwalk US_AX3000.Pro_V16.03.49.26_cn_JAX01.bin

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
64            0x40            Flattened device tree, size: 3625955 bytes, version: 17
296           0x128           LZMA compressed data, properties: 0x6D, dictionary size: 8388608 bytes, uncompressed size: 10719240 bytes
3607560       0x370C08        Flattened device tree, size: 16962 bytes, version: 17
5273660       0x50783C        PGP RSA encrypted session key - keyid: 3B592D4E D1353F41 RSA (Encrypt or Sign) 1024b

然而，使用 file 命令可以成功识别出固件包含的 u-boot 引导程序和 Linux 内核信息。

file US_AX3000.Pro_V16.03.49.26_cn_JAX01.bin
US_AX3000.Pro_V16.03.49.26_cn_JAX01.bin: u-boot legacy uImage, \002, Linux/ARM, OS Kernel Image (lzma), 14553088 bytes, Fri Jan 10 06:24:02 2025, Load Address: 0X46000000, Entry Point: 0XFFFFFFFF, Header CRC: 0XB19671AF, Data CRC: 0XC47DB558

使用 binwalk -Me US_AX3000.Pro_V16.03.49.26_cn_JAX01.bin 解压固件后，我们成功提取出了 Linux 内核文件。

binwalk 128

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
0             0x0             Linux kernel ARM64 image, load offset: 0x80000, image size: 11046912 bytes, little endian, 4k page size,
5498800       0x53E7B0        MPEG transport stream data
7561216       0x736000        ELF, 64-bit LSB shared object, version 1 (SYSV)
7580200       0x73AA28        gzip compressed data, maximum compression, from Unix, last modified: 1970-01-01 00:00:00 (null date)
7719424       0x75CA00        CRC32 polynomial table, little endian
...
10257728      0x9C8540        AES S-Box
10257984      0x9C8640        AES Inverse S-Box

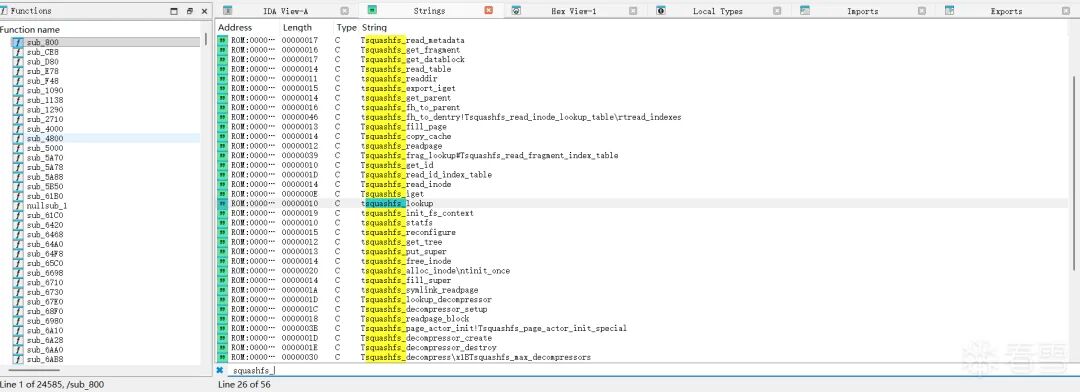

使用 IDA 以 ARM64 位模式打开提取出的 128（内核）文件。虽然可以搜索到大量 squashfs 相关的函数字符串，但无法查看其调用地址和引用关系，这给逆向分析带来了困难。

为了克服这一障碍，我们可以利用 OpenWrt 的源代码，编译生成一个带有完整调试符号的内核文件。然后，利用这个文件为 IDA 生成签名文件（.sig），从而实现对固件内核中函数的重命名，极大地提升逆向分析的效率。

内核编译

首先，通过分析内核配置信息，确认该固件是基于 OpenWrt 提交 f86f8e568461681fc85caf3c972489045367030e 版本构建的。

1. 下载并检出对应版本的OpenWrt源码：

   git clone https://github.com/openwrt/openwrt.git
   cd openwrt
   git checkout openwrt-21.02
   git checkout f86f8e568461681fc85caf3c972489045367030e

2. 安装必要的编译环境（在Ubuntu/Debian系统中）：

   sudo apt-get install subversion g++ zlib1g-dev build-essential git python3 libncurses5-dev gawk get truth unzip libssl-dev wget

3. 更新并安装所有软件包：

   ./scripts/feeds update -a
   ./scripts/feeds install -a

4. 配置编译选项：
   生成默认配置后，通过 menuconfig 界面进行详细配置。

   make defconfig

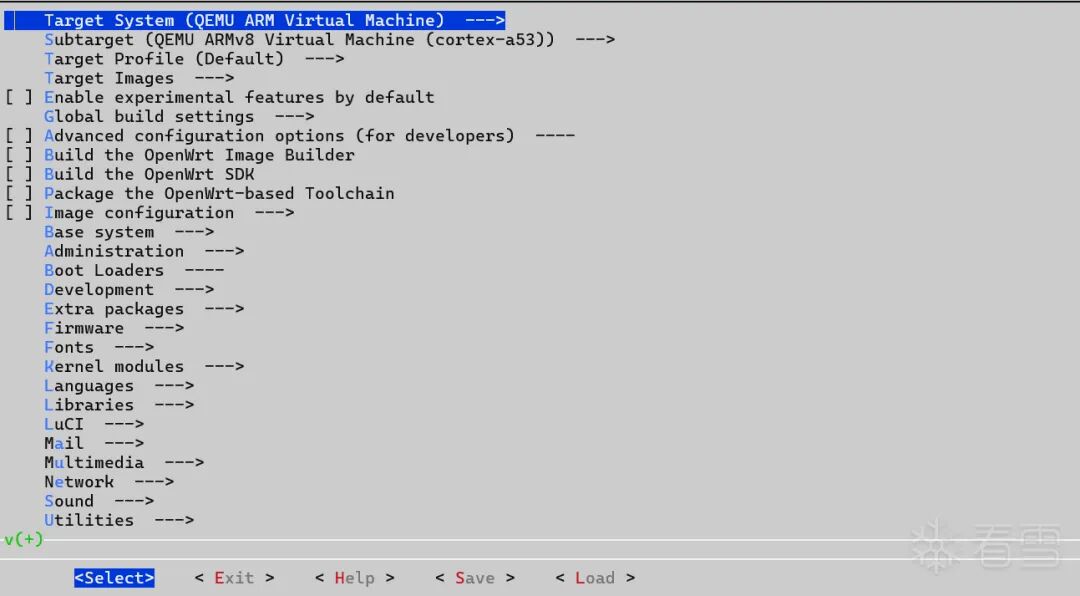

   make menuconfig

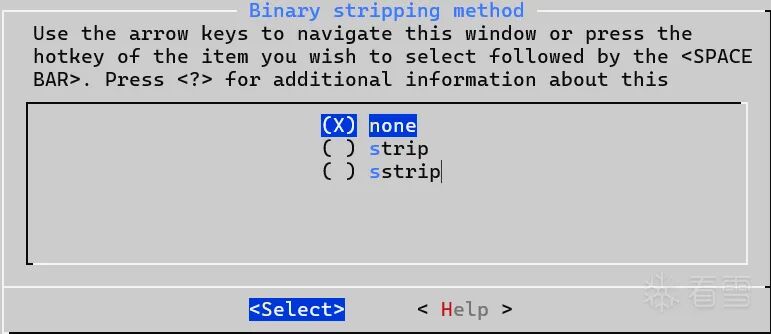

   关键一步：在 Global build settings 选项中，将 Binary stripping method 设置为 none。这样可以确保编译出的内核保留所有符号信息，便于后续分析。


5. 开始编译：
   保存配置退出后，使用以下命令开始编译，-j8 指定并行编译的线程数，V=s 输出详细日志。

   make -j8 V=s

编译完成后，找到生成的带符号内核文件 vmlinux.debug。

find . -name vmlinux.debug
./build_dir/target-aarch64_cortex-a53_musl/linux-armvirt_64/vmlinux.debug

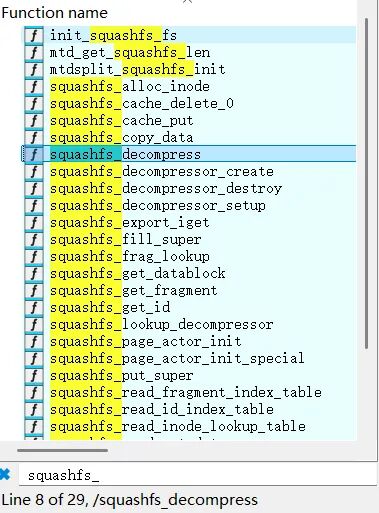

将该文件导出到 Windows 系统，使用 IDA 加载它，并生成签名文件 vmlinux.sig。之后，在分析原始固件内核时加载此签名，即可恢复绝大部分函数的名称。

格式分析

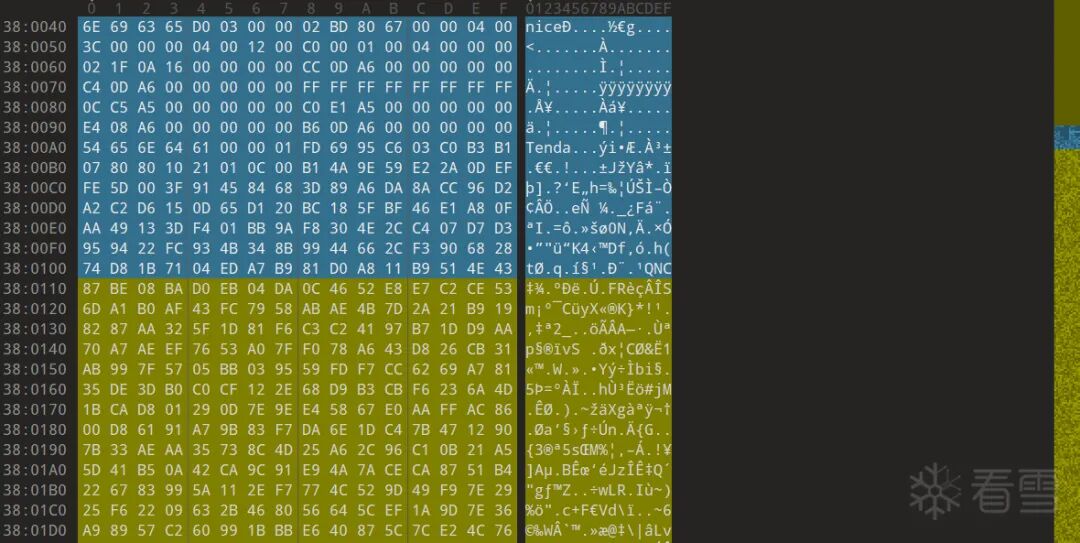

跳转到固件偏移地址 0x380040 处，可以发现固件格式的魔数（Magic Number）被修改过：

• 原本 SquashFS 文件系统的魔数 SQUASHFS_MAGIC (hsqs) 被更改为了 nice。
• 原本 XZ 压缩流的头部魔数 lzma_header_magic (ý7zXZ) 被更改为了 Tenda。

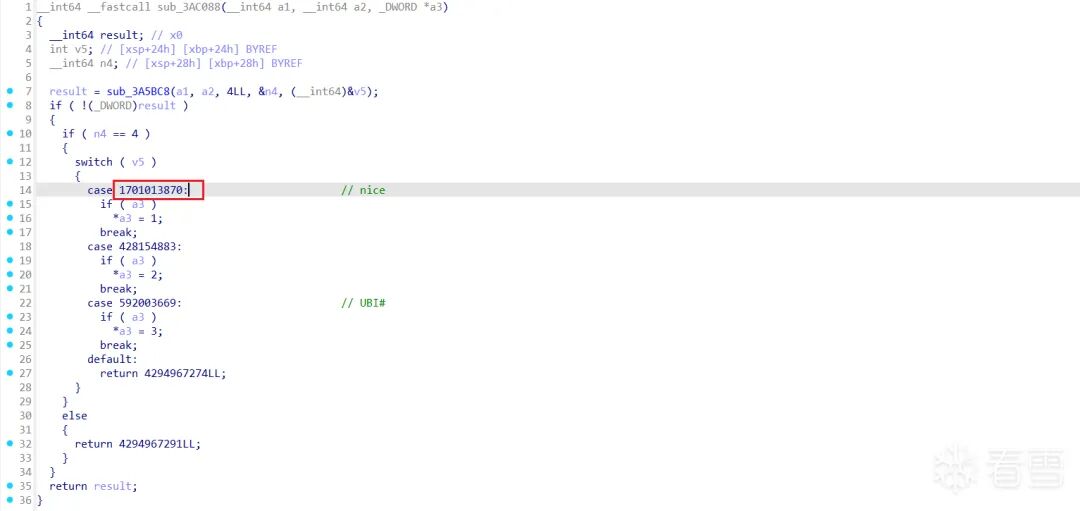

在标准 OpenWrt 代码中，对 SQUASHFS_MAGIC 的检查通常位于 mtd_check_rootfs_magic 函数内。但在此修改过的固件中，该函数已被改名。我们可以通过追踪 mtd_check_oob_ops 等函数的交叉引用来定位到实际的检查函数，例如 sub_3AC088。

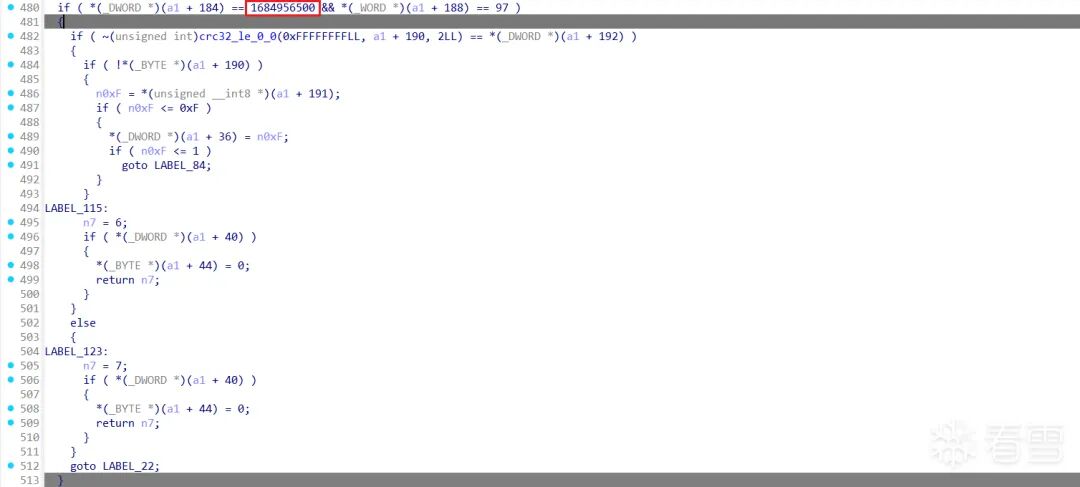

同理，对 lzma_header_magic 的检查原本在 xz_dec_run 函数中。通过追踪 xz_dec_reset 等引用，可以找到修改后的检查函数 sub_2B0DC0。

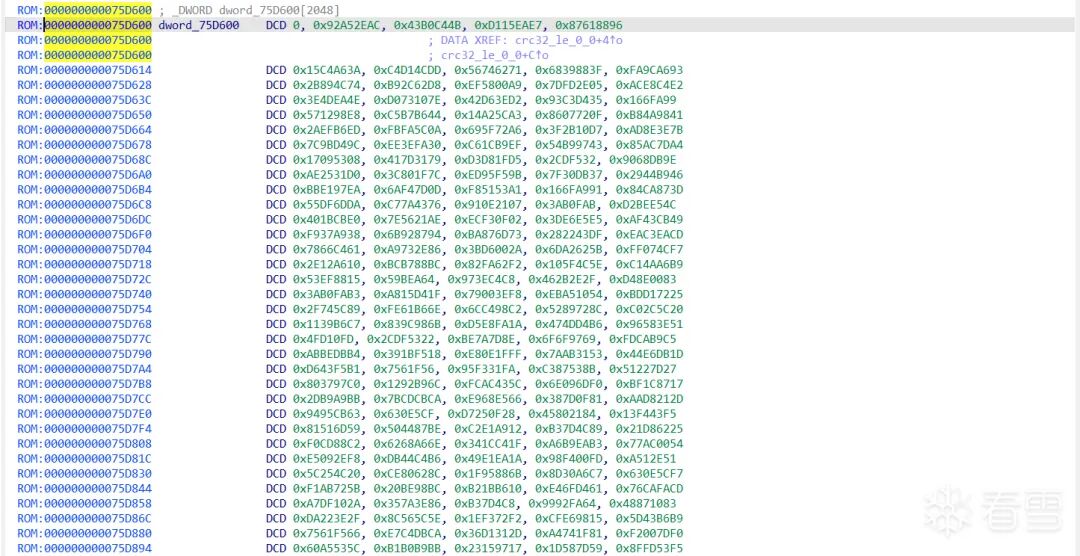

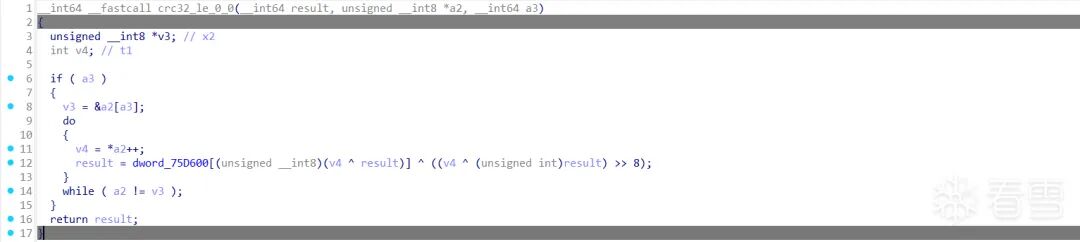

进一步分析发现，CRC32 校验表 crc32_table 的值也被修改了。

代码补丁

为了能够正常解压此修改过的固件，我们需要对相关工具的源代码打上补丁，使其识别修改后的魔数和校验表。

1. 修改 xz-5.2.5 库

xz 库的源码路径通常为：./build_dir/host/xz-5.2.5

• coder.c 文件：

  374c374,375
  <    static const uint8_t magic[6] = { 0xFD, 0x37, 0x7A, 0x58, 0x5A, 0x00 };
  ---
  >   // static const uint8_t magic[6] = { 0xFD, 0x37, 0x7A, 0x58, 0x5A, 0x00 };
  >   static const uint8_t magic[6] = { 0x54, 0x65, 0x6E, 0x64, 0x61, 0x00 };

• stream_flags_common.c 文件：

  15,16c15,16
  <
  < const uint8_t lzma_header_magic[6] = { 0xFD, 0x37, 0x7A, 0x58, 0x5A, 0x00 };
  ---
  > // const uint8_t lzma_header_magic[6] = { 0xFD, 0x37, 0x7A, 0x58, 0x5A, 0x00 };
  > const uint8_t lzma_header_magic[6] = { 0x54, 0x65, 0x6E, 0x64, 0x61, 0x00 };

• crc32_table_le.h 文件：
  需要用固件中提取的新 CRC32 表替换整个文件内容（原文件内容很长，此处仅示意）。

  5,523c5,523
  <        0x00000000, 0x77073096, 0xEE0E612C, 0x990951BA,
  <        0x076DC419, 0x706AF48F, 0xE963A535, 0x9E6495A3,
  <        ... (标准CRC32表数据)
  ---
  >       0x... , // 此处替换为从固件中逆向得到的新CRC32表数据
  >       ...

2. 修改 squashfs-tools

squashfs-tools 的源码路径通常为：./build_dir/host/squashfskit-v4.14/squashfs-tools

• 修改 Makefile：
  启用 XZ 支持，并链接我们修改后编译的静态库。

  XZ_SUPPORT = 1
  LZMA_LIB := ../../xz-5.2.5/src/liblzma/.libs/liblzma.a

• 修改 squashfs_fs.h 头文件：
  将 SquashFS 魔数定义改为 0x6563696E（对应 nice 的 ASCII 码）。

  #define SQUASHFS_CACHED_FRAGMENTS       CONFIG_SQUASHFS_FRAGMENT_CACHE_SIZE
  #define SQUASHFS_MAJOR                 4
  #define SQUASHFS_MINOR                 0
  //#define SQUASHFS_MAGIC               0x73717368
  #define SQUASHFS_MAGIC                 0x6563696E
  //#define SQUASHFS_MAGIC_SWAP          0x68737173
  #define SQUASHFS_MAGIC_SWAP            0x6E696365
  #define SQUASHFS_START                 0

固件解压

完成代码修改后，按以下步骤操作：

1. 编译修改后的 xz 静态库：

   cd ./build_dir/host/xz-5.2.5
   ./configure
   make

2. 编译生成定制的 unsquashfs 程序：

   cd ./build_dir/host/squashfskit-v4.14/squashfs-tools
   make

   编译成功后会得到 unsquashfs 可执行文件。

3. 提取并解压文件系统：
   首先，使用 dd 命令从固件指定偏移（0x380040）处提取 SquashFS 映像。

   dd if=US_AX3000.Pro_V16.03.49.26_cn_JAX01.bin of=US_AX3000.squashfs bs=1 skip=$((0x380040))

   然后，使用我们编译的 unsquashfs 程序解压该映像。

   ./unsquashfs US_AX3000.squashfs
   Parallel unsquashfs: Using 10 processors
   879 inodes (998 blocks) to write
   create_inode: could not create character device squashfs-root/dev/console, because you're not superuser!
   ...
   [==========================================================================================================================================| ] 991/998  99%
   created 697 files
   created 97 directories
   created 175 symlinks
   created 0 devices
   created 0 fifos

解压完成后，即可在 squashfs-root 目录中查看和分析路由器的完整文件系统。
