MT798x路由器刷机指南：编译与刷入支持Web刷机的多功能U-Boot

发表于 16 小时前 | 查看: 0| 回复: 0

什么样的 U-Boot 可以被称为“刷机友好”？简单来说，它应该满足下面几个核心条件：

  1. 进入刷机界面方便：通常只需在路由器启动时长按 Reset 键，就能通过浏览器访问一个 Web 刷机界面。
  2. 刷机功能丰富：
    • 备份与恢复：能够备份整个闪存或特定分区（如存放 MAC 地址、无线校准数据的 Factory 分区），这在刷机后恢复关键数据时非常有用。
    • 刷写引导程序与固件：这是最基础也是最重要的功能。
    • 加载并运行 Initramfs 系统：当 Web 界面无法直接完成某些操作时（例如不支持直接刷写 *.itb 格式的固件），可以加载一个运行在内存中的临时系统，在这个系统里执行更复杂的刷机操作。
    • 动态调整 U-Boot 闪存布局：大多数路由器系统要求 U-Boot 的闪存分区布局与固件一致。如果 U-Boot 自身支持修改布局，就能在不重刷 U-Boot 的前提下适配不同固件，大大降低了因布局不匹配而“变砖”的风险。否则，一旦 U-Boot 刷错，往往需要拆机接 TTL 或使用编程器才能救回。

今天介绍的这款开源 U-Boot 项目—— bl-mt798x-dhcpd，就能完美满足以上所有需求。它对联发科（MediaTek）MT798x 系列芯片的路由器做了大量机型适配，是一个功能强大的开源项目选择。

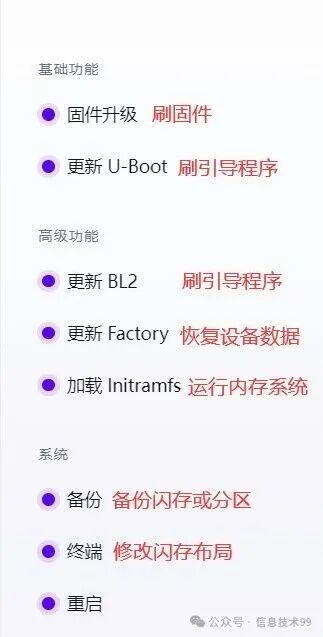

U-Boot Web 恢复界面功能菜单

首先，你可以通过 OpenWrt 官方代码库查看哪些 MT798x 路由器支持刷写 OpenWrt 系统：

支持刷 OpenWrt 的 mt798x 路由器

https://git.openwrt.org/?p=openwrt/openwrt.git;a=tree;f=target/linux/mediatek/dts;hb=HEAD

bl-mt798x-dhcpd 项目基于 hanwckf/bl-mt798x 进行了二次开发，主要增强了其 Web 恢复模式（Web Failsafe）的功能：

bl-mt798x-dhcpd 项目地址

https://github.com/Yuzhii0718/bl-mt798x-dhcpd

下面，我们将以 H3C Magic NX30 Pro 路由器为例，详细介绍如何编译这个 U-Boot、刷入 U-Boot，以及如何使用它来刷机。

一、编译 U-Boot（以 H3C Magic NX30 Pro 为例）

1. 获取源码并应用可选补丁

首先，克隆项目代码。如果你希望 U-Boot 直接支持刷写 FIT 镜像（*.itb 文件），可以应用一个补丁（此补丁主要适配 U-Boot 2022 版）。如果不应用，U-Boot 将无法直接刷写 *.itb 固件，但依然可以通过先加载 initramfs.itb 系统，再在该系统中刷写。

git apply modify-patch/0002-uboot-2022-fit-merge-code-from-1715173329-to-support.patch

2. 配置编译参数进行编译

核心的编译命令如下，关键参数解释：

  • MULTI_LAYOUT=1：启用多闪存布局支持，这需要你提供对应的 _multi_layout_defconfig 文件。
  • FIXED_MTDPARTS=0：允许通过 mtdparts 环境变量动态修改闪存布局。
SOC=mt7981 BOARD=h3c_magic-nx30-pro VERSION=2025 MULTI_LAYOUT=1 FIXED_MTDPARTS=0 ./build.sh

注意：原作者并未为 h3c_magic-nx30-pro 提供 2025 版的适配文件。而要想在 Web Failsafe 下修改闪存布局，必须使用 U-Boot 2025 版。因此，我们需要参考作者对其他机型（如 mt7981-cmcc_a10）的 2025 版适配，自行创建适配文件（以下示例默认启用 NMBM）。

参考适配提交

https://github.com/Yuzhii0718/bl-mt798x-dhcpd/commit/cfe93f98bbdcf430467c454f9f655b355553bdb8

1. 设备树源文件 (mt7981-h3c_magic-nx30-pro.dts):

// SPDX-License-Identifier: GPL-2.0

/dts-v1/;
#include "mt7981.dtsi"
#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/input/linux-event-codes.h>

/ {
        #address-cells = <1>;
        #size-cells = <1>;
        model = "mt7981-h3c_magic-nx30-pro";
        compatible = "mediatek,mt7981", "mediatek,mt7981-rfb";

        chosen {
                stdout-path = &uart0;
                tick-timer = &timer0;
        };

        config {
                bootcmd = "mtkboardboot";
                blink_led = "green:status";
                system_led = "red:status";
        };

        mtd-layout {
                layout@0 {
                        label = "default";
                        // mtd layout for stock ubi firmware, support immortalwrt/openwrt 64M ubi firmware
                        mtdids = "nmbm0=nmbm0";
                        mtdparts = "nmbm0:1024k(bl2),512k(u-boot-env),2048k(Factory),2048k(fip),65536k(ubi),6144k(pdt_data),6144k(pdt_data_1),1024k(exp),38400k(plugin)";
                };
                layout@1 {
                        label = "112m";
                        // mtd layout for stock ubi firmware, support immortalwrt/openwrt 112M ubi firmware
                        mtdids = "nmbm0=nmbm0";
                        mtdparts = "nmbm0:1024k(bl2),512k(u-boot-env),2048k(Factory),2048k(fip),114688k(ubi)";
                };
                layout@2 {
                        label = "expand(114m)";
                        // mtd layout for 114m ubi firmware
                        mtdids = "nmbm0=nmbm0";
                        mtdparts = "nmbm0:1024k(bl2),512k(u-boot-env),2048k(Factory),2048k(fip),116736k(ubi)";
                };

                layout@3 {
                        label = "qwrt";
                        // mtd layout for lean qwrt
                        mtdids = "nmbm0=nmbm0";
                        mtdparts = "nmbm0:1024k(bl2),512k(u-boot-env),2048k(Factory),2048k(fip),1024k(rsv0),110M(ubi)";
                };
        };

        gpio-keys {
                compatible = "gpio-keys";

                key-reset {
                        label = "reset";
                        linux,code = <KEY_RESTART>;
                        gpios = <&pio 1 GPIO_ACTIVE_LOW>;
                };

                key-wps {
                        label = "wps";
                        linux,code = <KEY_WPS_BUTTON>;
                        gpios = <&pio 0 GPIO_ACTIVE_LOW>;
                };
        };

        gpio-leds {
                compatible = "gpio-leds";

                led-0 {

                        label = "green:status";
                        gpios = <&pio 4 GPIO_ACTIVE_LOW>;
                };

                led-1 {
                        label = "red:status";
                        gpios = <&pio 5 GPIO_ACTIVE_LOW>;
                };
        };

        memory@40000000 {
                device_type = "memory";
                reg = <0x40000000 0x10000000>;
        };

        bl2_verify {
                bl2_compatible = "spim-nand";
        };
};

&uart0 {
        status = "okay";
};

&uart1 {
        pinctrl-names = "default";
        pinctrl-0 = <&uart1_pins>;
        status = "disabled";
};

ð {
        status = "okay";
        mediatek,gmac-id = <0>;
        phy-mode = "2500base-x";
        mediatek,switch = "auto";
        reset-gpios = <&pio 39 GPIO_ACTIVE_HIGH>;

        fixed-link {
                speed = <2500>;
                full-duplex;
        };
};

&pio {
        spi_flash_pins: spi0-pins-func-1 {
                mux {
                        function = "flash";
                        groups = "spi0", "spi0_wp_hold";
                };

                conf-pu {
                        pins = "SPI0_CS", "SPI0_HOLD", "SPI0_WP";
                        drive-strength = <MTK_DRIVE_4mA>;
                        bias-pull-up = <MTK_PUPD_SET_R1R0_11>;
                };

                conf-pd {
                        pins = "SPI0_CLK", "SPI0_MOSI", "SPI0_MISO";
                        drive-strength = <MTK_DRIVE_4mA>;
                        bias-pull-down = <MTK_PUPD_SET_R1R0_11>;
                };
        };

        spic_pins: spi1-pins-func-1 {
                mux {
                        function = "spi";
                        groups = "spi1_1";
                };
        };

        uart1_pins: spi1-pins-func-3 {
                mux {
                        function = "uart";
                        groups = "uart1_2";
                };
        };

        /* pin15 as pwm0 */
        one_pwm_pins: one-pwm-pins {
                mux {
                        function = "pwm";
                        groups = "pwm0_1";
                };
        };

        /* pin15 as pwm0 and pin14 as pwm1 */
        two_pwm_pins: two-pwm-pins {
                mux {
                        function = "pwm";
                        groups = "pwm0_1", "pwm1_0";
                };
        };

        /* pin15 as pwm0, pin14 as pwm1, pin7 as pwm2 */
        three_pwm_pins: three-pwm-pins {
                mux {
                        function = "pwm";
                        groups = "pwm0_1", "pwm1_0", "pwm2";
                };
        };

        /* pin13 as pwm0, pin15 as pwm1, pin7 as pwm2 */
        three_pwm_pins_1: three-pwm-pins {
                mux {
                        function = "pwm";
                        groups = "pwm0_0", "pwm1_1", "pwm2";
                };
        };
};

&spi0 {
        #address-cells = <1>;
        #size-cells = <0>;
        pinctrl-names = "default";
        pinctrl-0 = <&spi_flash_pins>;
        status = "okay";
        must_tx;
        enhance_timing;
        dma_ext;
        ipm_design;
        support_quad;
        tick_dly = <2>;
        sample_sel = <0>;

        spi_nand@0 {
                compatible = "spi-nand";
                reg = <0>;
                spi-max-frequency = <52000000>;
        };
};

&pwm {
        pinctrl-names = "default";
        pinctrl-0 = <&two_pwm_pins>;
        status = "okay";
};

&watchdog {
        status = "disabled";
};

2. 默认配置文件 (mt7981_h3c_magic-nx30-pro_defconfig):

CONFIG_ARM=y
CONFIG_SYS_HAS_NONCACHED_MEMORY=y
CONFIG_POSITION_INDEPENDENT=y
CONFIG_ARCH_MEDIATEK=y
CONFIG_TEXT_BASE=0x41e00000
CONFIG_SYS_MALLOC_F_LEN=0x4000
CONFIG_NR_DRAM_BANKS=1
CONFIG_ENV_SIZE=0x20000
CONFIG_ENV_OFFSET=0x0
CONFIG_DEFAULT_DEVICE_TREE="mt7981-h3c_magic-nx30-pro"
CONFIG_TARGET_MT7981=y
CONFIG_DEBUG_UART_BASE=0x11002000
CONFIG_DEBUG_UART_CLOCK=40000000
CONFIG_SYS_LOAD_ADDR=0x46000000
CONFIG_DEBUG_UART=y
CONFIG_MEDIATEK_BOOTMENU=y
CONFIG_MEDIATEK_BOOTMENU_DELAY=3
CONFIG_MTK_WEB_FAILSAFE=y
CONFIG_MTK_WEB_FAILSAFE_AFTER_BOOT_FAILURE=y
CONFIG_MTK_UBI_SUPPORT=y
CONFIG_MTK_UPGRADE_BL2_VERIFY=y
# CONFIG_MTK_UPGRADE_IMAGE_VERIFY is not set
CONFIG_ENABLE_NAND_NMBM=y
CONFIG_FIT=y
CONFIG_MD5=y
CONFIG_AUTOBOOT_MENU_SHOW=y
CONFIG_AUTOBOOT_MENU_MTK_SHOW=y
CONFIG_DEFAULT_FDT_FILE="mt7981-spim-nand-rfb"
CONFIG_SYS_CBSIZE=512
CONFIG_SYS_PBSIZE=1049
CONFIG_LOGLEVEL=7
CONFIG_LOG=y
CONFIG_HUSH_PARSER=y
CONFIG_SYS_PROMPT="MT7981> "
# CONFIG_BOOTM_NETBSD is not set
# CONFIG_BOOTM_PLAN9 is not set
# CONFIG_BOOTM_RTEMS is not set
# CONFIG_BOOTM_VXWORKS is not set
# CONFIG_CMD_ELF is not set
# CONFIG_CMD_XIMG is not set
# CONFIG_CMD_UNLZ4 is not set
# CONFIG_CMD_UNZIP is not set
CONFIG_CMD_BOOTMENU=y
CONFIG_CMD_MEMINFO=y
CONFIG_CMD_GPIO=y
CONFIG_CMD_GPIO_READ=y
# CONFIG_I2C is not set
CONFIG_CMD_PWM=y
CONFIG_CMD_MTD=y
CONFIG_CMD_NMBM=y
CONFIG_CMD_TFTPPUT=y
CONFIG_CMD_PING=y
CONFIG_CMD_SMC=y
CONFIG_CMD_MTDPARTS=y
CONFIG_MTDIDS_DEFAULT="nmbm0=nmbm0"
CONFIG_MTDPARTS_DEFAULT="nmbm0:1024k(bl2),512k(u-boot-env),2048k(Factory),2048k(fip),65536k(ubi),6144k(pdt_data),6144k(pdt_data_1),1024k(exp),38400k(plugin)"
CONFIG_CMD_GL_BTN=y
CONFIG_OF_EMBED=y
CONFIG_CMD_SHOW_MTD_LAYOUT=y
CONFIG_ENV_OVERWRITE=y
CONFIG_ENV_IS_IN_MTD=y
CONFIG_ENV_MTD_DEV="u-boot-env"
CONFIG_ENV_VARS_UBOOT_RUNTIME_CONFIG=y
CONFIG_NET_RANDOM_ETHADDR=y
CONFIG_USE_IPADDR=y
CONFIG_IPADDR="192.168.1.1"
CONFIG_USE_NETMASK=y
CONFIG_NETMASK="255.255.255.0"
CONFIG_USE_SERVERIP=y
CONFIG_SERVERIP="192.168.1.2"
CONFIG_PROT_TCP=y
CONFIG_REGMAP=y
CONFIG_SYSCON=y
CONFIG_BUTTON=y
CONFIG_BUTTON_GPIO=y
CONFIG_CLK=y
# CONFIG_DM_I2C is not set
# CONFIG_I2C_SET_DEFAULT_BUS_NUM is not set
# CONFIG_I2C is not set
CONFIG_LED=y
CONFIG_LED_BLINK=y
CONFIG_LED_GPIO=y
# CONFIG_MMC is not set
CONFIG_DM_MTD=y
CONFIG_MTD_SPI_NAND=y
CONFIG_PHY_FIXED=y
CONFIG_MEDIATEK_ETH=y
# CONFIG_PCIE_MEDIATEK is not set
CONFIG_PINCTRL=y
CONFIG_PINCONF=y
CONFIG_PINCTRL_MT7981=y
CONFIG_POWER_DOMAIN=y
CONFIG_MTK_POWER_DOMAIN=y
CONFIG_DM_REGULATOR=y
CONFIG_DM_REGULATOR_FIXED=y
CONFIG_DM_REGULATOR_GPIO=y
CONFIG_DM_PWM=y
CONFIG_PWM_MTK=y
CONFIG_DM_SERIAL=y
CONFIG_MTK_SERIAL=y
CONFIG_SPI=y
CONFIG_DM_SPI=y
CONFIG_MTK_SPIM=y
CONFIG_TIMER=y
CONFIG_MTK_TIMER=y
CONFIG_HEXDUMP=y
# CONFIG_EFI_LOADER is not set

3. 多布局配置文件 (mt7981_h3c_magic-nx30-pro_multi_layout_defconfig):

CONFIG_ARM=y
CONFIG_SYS_HAS_NONCACHED_MEMORY=y
CONFIG_POSITION_INDEPENDENT=y
CONFIG_ARCH_MEDIATEK=y
CONFIG_TEXT_BASE=0x41e00000
CONFIG_SYS_MALLOC_F_LEN=0x4000
CONFIG_NR_DRAM_BANKS=1
CONFIG_ENV_SIZE=0x20000
CONFIG_ENV_OFFSET=0x0
CONFIG_DEFAULT_DEVICE_TREE="mt7981-h3c_magic-nx30-pro"
CONFIG_TARGET_MT7981=y
CONFIG_DEBUG_UART_BASE=0x11002000
CONFIG_DEBUG_UART_CLOCK=40000000
CONFIG_SYS_LOAD_ADDR=0x46000000
CONFIG_DEBUG_UART=y
CONFIG_MEDIATEK_BOOTMENU=y
CONFIG_MEDIATEK_BOOTMENU_DELAY=3
CONFIG_MTK_WEB_FAILSAFE=y
CONFIG_MTK_WEB_FAILSAFE_AFTER_BOOT_FAILURE=y
CONFIG_MTK_UBI_SUPPORT=y
CONFIG_MTK_UPGRADE_BL2_VERIFY=y
# CONFIG_MTK_UPGRADE_IMAGE_VERIFY is not set
CONFIG_ENABLE_NAND_NMBM=y
CONFIG_NMBM_MAX_BLOCKS=64
CONFIG_FIT=y
CONFIG_MD5=y
CONFIG_AUTOBOOT_MENU_SHOW=y
CONFIG_AUTOBOOT_MENU_MTK_SHOW=y
CONFIG_DEFAULT_FDT_FILE="mt7981-spim-nand-rfb"
CONFIG_SYS_CBSIZE=512
CONFIG_SYS_PBSIZE=1049
CONFIG_LOGLEVEL=7
CONFIG_LOG=y
CONFIG_HUSH_PARSER=y
CONFIG_SYS_PROMPT="MT7981> "
# CONFIG_BOOTM_NETBSD is not set
# CONFIG_BOOTM_PLAN9 is not set
# CONFIG_BOOTM_RTEMS is not set
# CONFIG_BOOTM_VXWORKS is not set
# CONFIG_CMD_ELF is not set
# CONFIG_CMD_XIMG is not set
# CONFIG_CMD_UNLZ4 is not set
# CONFIG_CMD_UNZIP is not set
CONFIG_CMD_BOOTMENU=y
CONFIG_CMD_MEMINFO=y
CONFIG_CMD_GPIO=y
CONFIG_CMD_GPIO_READ=y
# CONFIG_I2C is not set
CONFIG_CMD_PWM=y
CONFIG_CMD_MTD=y
CONFIG_CMD_NMBM=y
CONFIG_CMD_TFTPPUT=y
CONFIG_CMD_PING=y
CONFIG_CMD_SMC=y
CONFIG_CMD_MTDPARTS=y
CONFIG_CMD_GL_BTN=y
CONFIG_OF_EMBED=y
CONFIG_MEDIATEK_MULTI_MTD_LAYOUT=y
CONFIG_CMD_SHOW_MTD_LAYOUT=y
CONFIG_ENV_OVERWRITE=y
CONFIG_ENV_IS_IN_MTD=y
CONFIG_ENV_MTD_DEV="u-boot-env"
CONFIG_ENV_VARS_UBOOT_RUNTIME_CONFIG=y
CONFIG_NET_RANDOM_ETHADDR=y
CONFIG_USE_IPADDR=y
CONFIG_IPADDR="192.168.1.1"
CONFIG_USE_NETMASK=y
CONFIG_NETMASK="255.255.255.0"
CONFIG_USE_SERVERIP=y
CONFIG_SERVERIP="192.168.1.2"
CONFIG_PROT_TCP=y
CONFIG_REGMAP=y
CONFIG_SYSCON=y
CONFIG_BUTTON=y
CONFIG_BUTTON_GPIO=y
CONFIG_CLK=y
# CONFIG_DM_I2C is not set
# CONFIG_I2C_SET_DEFAULT_BUS_NUM is not set
# CONFIG_I2C is not set
CONFIG_LED=y
CONFIG_LED_BLINK=y
CONFIG_LED_GPIO=y
# CONFIG_MMC is not set
CONFIG_DM_MTD=y
CONFIG_MTD_SPI_NAND=y
CONFIG_PHY_FIXED=y
CONFIG_MEDIATEK_ETH=y
# CONFIG_PCIE_MEDIATEK is not set
CONFIG_PINCTRL=y
CONFIG_PINCONF=y
CONFIG_PINCTRL_MT7981=y
CONFIG_POWER_DOMAIN=y
CONFIG_MTK_POWER_DOMAIN=y
CONFIG_DM_REGULATOR=y
CONFIG_DM_REGULATOR_FIXED=y
CONFIG_DM_REGULATOR_GPIO=y
CONFIG_DM_PWM=y
CONFIG_PWM_MTK=y
CONFIG_DM_SERIAL=y
CONFIG_MTK_SERIAL=y
CONFIG_SPI=y
CONFIG_DM_SPI=y
CONFIG_MTK_SPIM=y
CONFIG_TIMER=y
CONFIG_MTK_TIMER=y
CONFIG_HEXDUMP=y
# CONFIG_EFI_LOADER is not set

编译成功后，会在相应目录生成 U-Boot 文件。对于 H3C Magic NX30 Pro，生成的文件名类似：mt7981_h3c_magic-nx30-pro_2025-fip-dhcpd-Yuzhii-multi-layout.bin。

二、刷入 U-Boot（以 H3C Magic NX30 Pro 为例）

重要提示：刷机有风险，操作前请务必备份重要数据！

方法一：通过原 U-Boot 刷写（如果支持）

如果路由器当前的 U-Boot 提供了刷写 U-Boot 的功能，可以直接在 U-Boot 的 Web 界面中上传并刷入新的 U-Boot 文件。

方法二：在现有系统中通过 SSH 刷写

如果原 U-Boot 不支持刷写，则需要通过 SSH 登录到路由器现有的系统（如 OpenWrt）中进行刷写。

  1. 启用 MTD 分区写权限：
    需要安装并加载一个允许写入 MTD 分区的内核模块。

    opkg update
opkg install kmod-mtd-rw
opkg files kmod-mtd-rw # 查找模块路径
cd /lib/modules/6.6.119 # 进入对应内核版本的模块目录，版本号请根据实际情况修改
insmod mtd-rw.ko i_want_a_brick=1

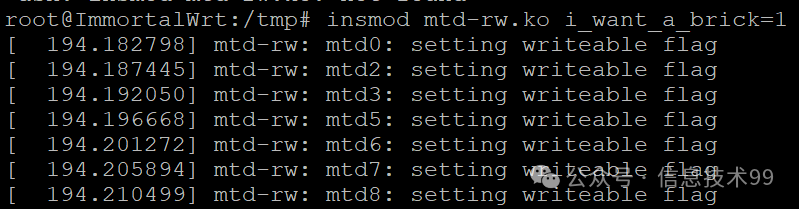

    加载 mtd-rw 内核模块

  2. 写入新的 U-Boot 到 FIP 分区：
    使用 mtd write 命令将编译好的 U-Boot 文件写入对应的分区（通常是 FIP 分区）。

    mtd write mt7981_h3c_magic-nx30-pro_2025-fip-dhcpd-Yuzhii-multi-layout.bin FIP

    执行 mtd write 命令刷写 U-Boot

写入完成后，重启路由器即可进入新的 U-Boot。

三、使用新 U-Boot 为路由器刷入系统

刷机前，请再次确认已备份闪存中的重要数据（如 Factory 分区）。

关键步骤：确保闪存布局一致

成功刷机的首要条件是 U-Boot 的闪存布局必须与你要刷写的固件完全一致。否则，系统将无法正常启动。

  1. 如何获知固件的闪存布局？
    查看固件配套的设备树源文件（.dts）或咨询固件发布者。例如，H3C Magic NX30 Pro 在 ImmortalWrt 24.10 中的 DTS 文件位置：https://github.com/immortalwrt/immortalwrt/blob/openwrt-24.10/target/linux/mediatek/dts/mt7981b-h3c-magic-nx30-pro.dts。

  2. 调整 U-Boot 闪存布局：

    • 必须有一个 ubi 分区，且其大小必须与固件中定义的 ubi 分区大小严格相等。理想情况下，整个分区表都应一致。
    • 如果布局不符，你可以在 U-Boot 的 Web Failsafe 界面中操作：
      • 方法 A：使用内置终端。在“系统” -> “终端”中，使用 fw_setenv mtdparts 命令直接设置。例如，将 H3C Magic NX30 Pro 恢复为出厂布局：
        fw_setenv mtdparts 'nmbm0:1024k(bl2),512k(u-boot-env),2048k(Factory),2048k(fip),65536k(ubi),6144k(pdt_data),6144k(pdt_data_1),1024k(exp),38400k(plugin)'
      • 方法 B：选择预设布局。bl-mt798x-dhcpd 2025 版已在 Web 界面提供了修改闪存布局的入口。你可以在“系统” -> “终端”里执行命令，也可以直接在刷固件时，在“选择 mtd 布局”下拉菜单中选择已内置的布局。

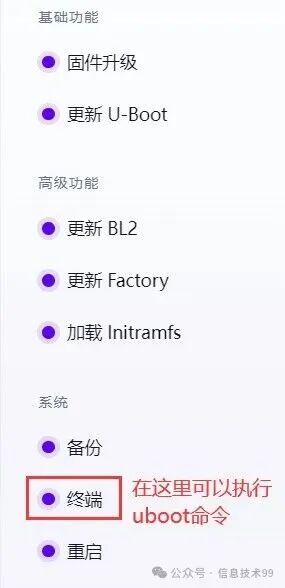

        Web界面中的终端入口

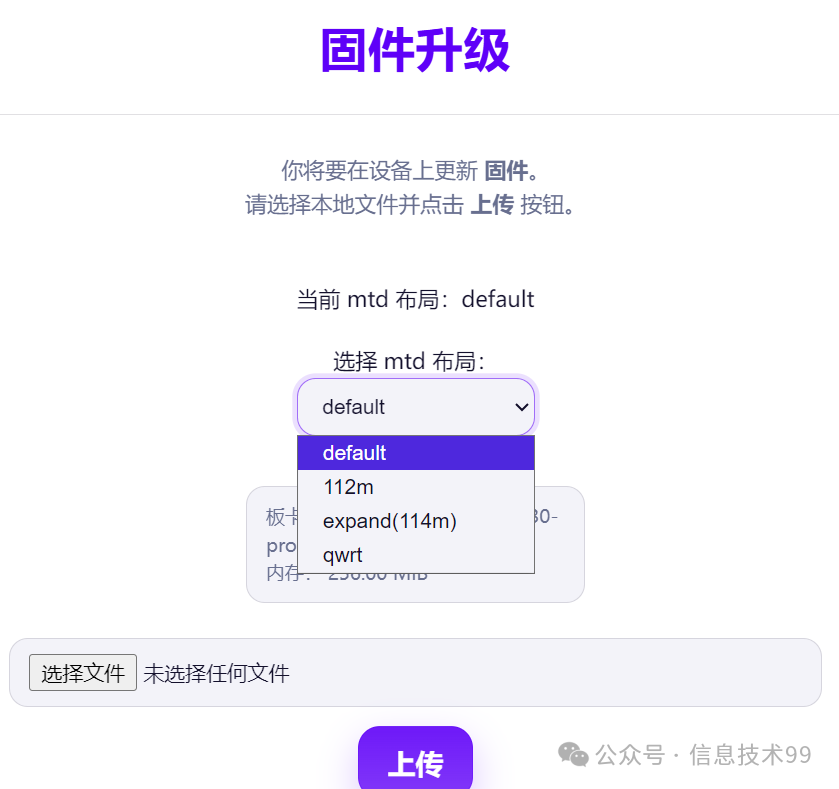

        固件升级时选择预设的MTD布局

  3. 执行网络刷机：
    当 U-Boot 中的 ubi 分区布局与固件匹配后，就可以进行刷机了。路由器通电时长按 Reset 键，启动进入 Web Failsafe 界面（默认地址 http://192.168.1.1），在“固件升级”页面选择 sysupgrade 格式的系统固件文件并上传。

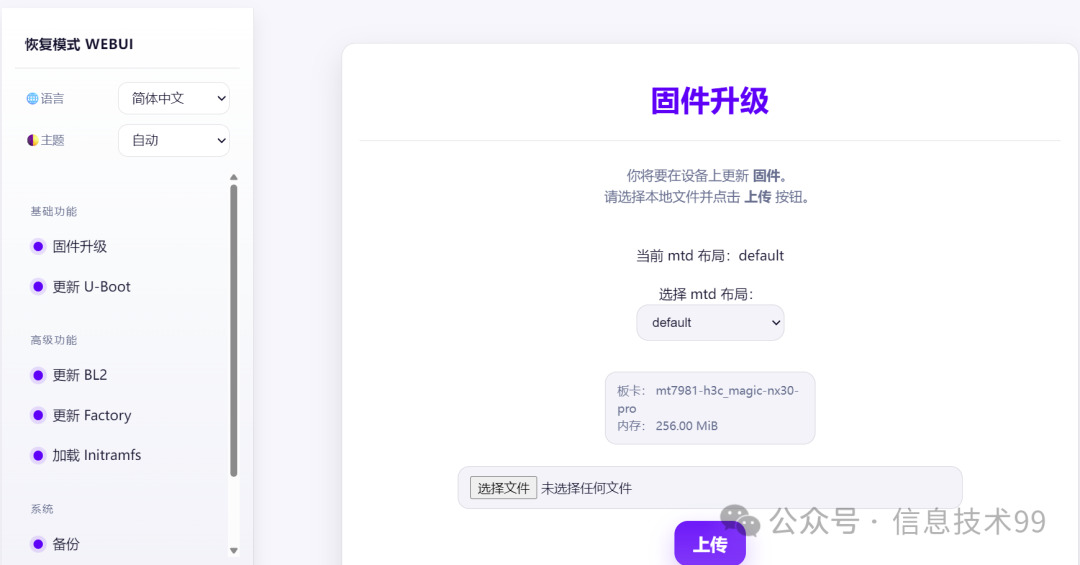

    在 Web Failsafe 界面中上传固件

处理特殊格式固件（*.itb）

对于 *.itb 格式的固件，有两种刷写方式：

  • 方式1：在编译 U-Boot 时，应用前文提到的支持 FIT 镜像的补丁，这样 U-Boot 就能直接刷写 *.itb 文件。
  • 方式2：如果 U-Boot 不支持直接刷写，可以先在 Web Failsafe 中“加载 Initramfs”，上传并启动一个 *initramfs*.itb 格式的内存系统。然后，在这个临时系统中，再刷写 *.itb 格式的 sysupgrade 固件。

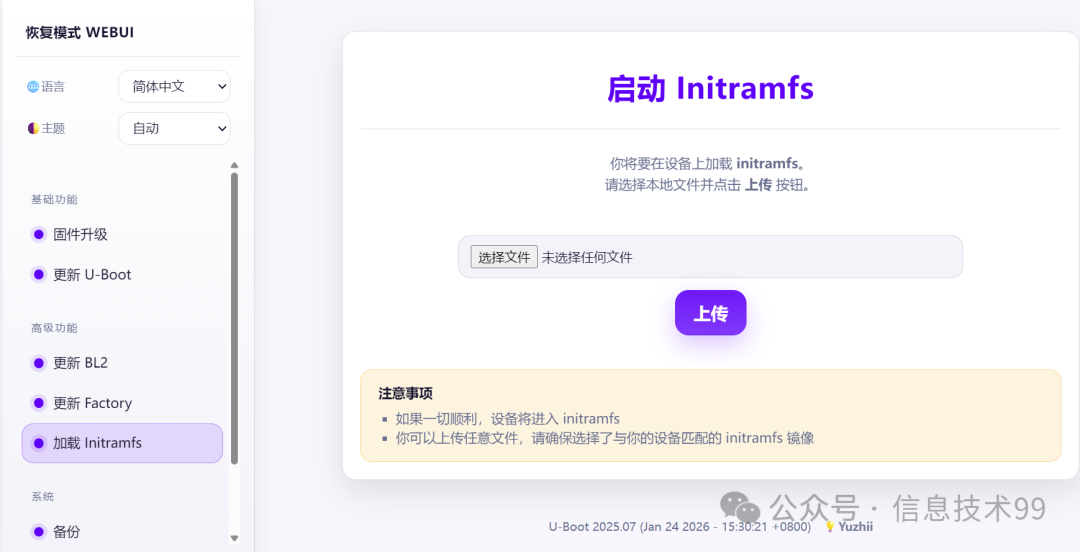

    加载 Initramfs 系统

解决刷机后可用空间异常小的问题

有时刷完系统后，你会发现可用空间（即 ubi 分区内的 rootfs_data 卷）远小于 【ubi分区大小 - kernel卷大小 - rootfs卷大小】 的理论值。此时，可以：

  1. 进入 Web Failsafe 并加载一个 initramfs 系统。
  2. SSH 登录该临时系统。
  3. 执行 mtd erase ubi 命令擦除整个 UBI 分区。
  4. 重新进入 Web Failsafe 刷写 sysupgrade 固件。

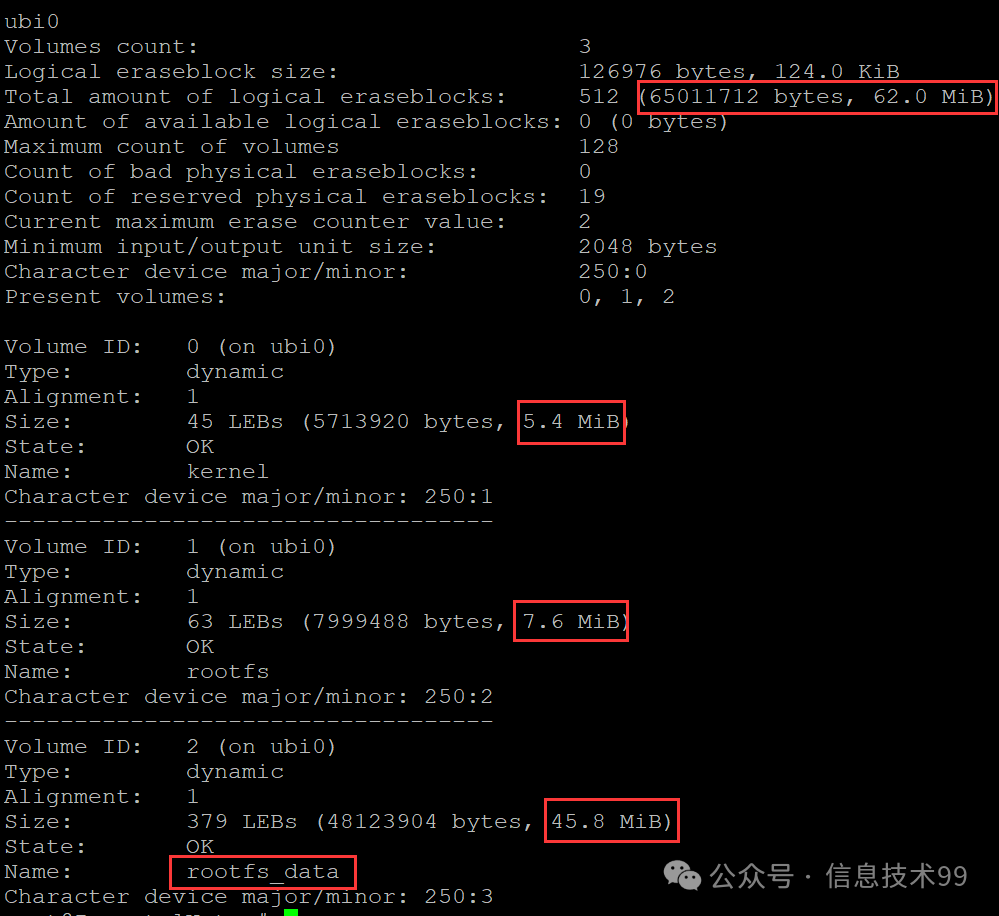

使用 ubinfo 查看 UBI 分区及各卷大小

四、重要注意事项：关于 NMBM

本项目 U-Boot 的 2023/2025 版默认启用了 NMBM（NAND 闪存坏块管理）。这是一个重要的特性，能提升闪存寿命和可靠性。

  • 强烈建议：刷写同样启用了 NMBM 的系统固件。ImmortalWrt 24.10 等新版系统通常会提供启用 NMBM 的 DTS 文件，你可以在技术文档或源码中看到类似下面的配置：

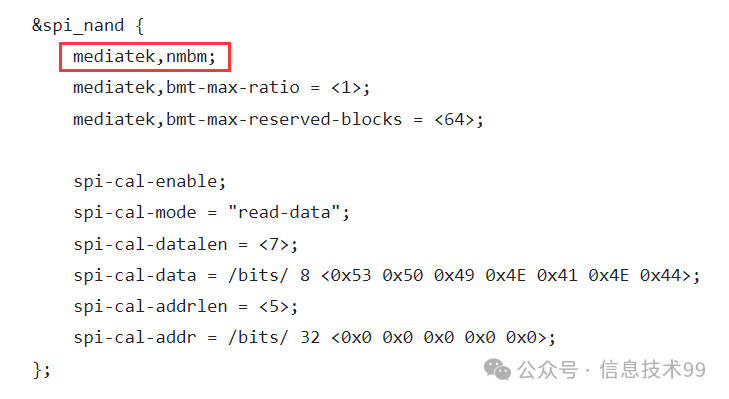

    DTS 中启用 NMBM 的配置片段

  • 警告：如果你刷入了不兼容/不支持 NMBM 的引导程序或固件，它们将无法识别被 NMBM 重映射的闪存区域，可能导致关键数据无法读取，从而使设备“变砖”。这种数据损坏的风险可能是不可逆的，强行混刷甚至可能直接损坏 NAND 闪存上的原始数据（如无线校准数据）。

  • 如果需要刷写不支持 NMBM 的系统：
    你必须编译一个不启用 NMBM 的 U-Boot。使用 2022 版源码，并确保不开启 NMBM 选项进行编译：

    SOC=mt7981 BOARD=h3c_magic-nx30-pro VERSION=2022 MULTI_LAYOUT=0 FIXED_MTDPARTS=0 ./build.sh

    请注意，此版本没有内置多闪存布局，Web Failsafe 中也没有修改布局的图形界面，只能通过加载 initramfs 系统后使用 fw_setenv mtdparts 命令来设置闪存布局。

希望这篇详细的指南能帮助你为 MT798x 路由器更换一个功能强大、刷机友好的 U-Boot，享受更自由的路由器定制体验。




上一篇：JWT算法混淆漏洞复现：从普通用户到管理员权限提升
下一篇：单片机指针实战指南：从内存地址到硬件寄存器操控（STM32嵌入式C语言）
MT798x, U-Boot, OpenWrt, 路由器刷机, ARM

相关帖子
返回列表
高级模式
B Color Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

手机版|小黑屋|网站地图|云栈社区 ( 苏ICP备2022046150号-2 )

GMT+8, 2026-1-28 19:13 , Processed in 0.264881 second(s), 42 queries , Gzip On.

Powered by Discuz! X3.5

© 2025-2026 云栈社区.

快速回复 返回顶部 返回列表
