利用TTL值精准溯源：判断TCP RST报文是否来自真实服务器的实战技巧

在一个典型的网络架构中，客户端（Client，假设IP为1.1.1.1）通过一个可能包含多跳设备的网络（network）访问服务器（Server，假设IP为2.2.2.2）。当客户端收到一个源IP（ip.src）为2.2.2.2的TCP RST报文时，是否就能断定是服务器主动发起了连接重置？

答案是：有可能，但绝非100%肯定。中间的“network”环节是一个黑盒，其中可能部署了多种网络设备，例如：

• 用户侧的上网行为管理设备
• 运营商或企业网络的防火墙
• 服务端的Web应用防火墙（WAF）等

上述任何一台设备都有可能代理、拦截甚至“冒用”服务器的IP地址来回复TCP RST报文，从而中断连接。因此，仅凭源IP地址判断RST来源是不可靠的。

TTL：追踪报文来源的关键线索

要拨开迷雾，我们需要借助IP报文头中的一个基础字段：TTL（Time To Live，生存时间）。它的核心作用是为IP数据包的“生命”设定一个上限，其价值主要体现在：

1. 限制传播范围：每个数据包在发出时都有一个初始TTL值。每经过一个路由器（即一跳），TTL值就会减1。当TTL值降为0时，该数据包将被丢弃，从而防止数据包在网络中无限循环。
2. 诊断网络路径：TTL值的变化为网络诊断提供了关键信息。通过对比发送时的初始TTL和接收时的剩余TTL，我们可以推断出数据包经过的跳数，进而辅助判断报文的真实来源。

不同操作系统设定的初始TTL值有其常见规律，了解这一点是分析的基础：

实战案例：AWS NLB访问异常排查

我们通过一个真实的客户案例来演示如何运用TTL进行溯源。客户反馈的现象是：

1. 客户端直接访问AWS网络负载均衡器（NLB）的IP 161.2.3.4，业务访问正常。
2. 客户端通过该NLB的DNS域名（如 http://ec2-161-2-3-4.cn-northwest-1.compute.amazonaws.com.cn:8080/...）访问时失败，且抓包显示收到了来自161.2.3.4的TCP RST。

以下是使用 tshark 工具分析抓包文件的关键过程，我们特别关注ip.ttl字段：

luke:packets-capture$ tshark -r abc-client-TTL.pcapng -Y “frame.number”... -T fileds -e ip.ttl...
# 下方为简化的关键报文序列，第四列为TTL值
3701    10.1.2.3       161.2.3.4 128     57300 → 8080 [SYN] Seq=0 Win=64240 Len=0 MSS=1460 WS=256 SACK_PERM=1
3717    161.2.3.4      10.1.2.3  235     8080 → 57300 [SYN, ACK] Seq=0 Ack=1 Win=62727 Len=0 MSS=1380 SACK_PERM=1 WS=128
...
9652    161.2.3.4      10.1.2.3  235     HTTP/1.1 200   (image/x-icon) # 正常响应，TTL=235
12163   161.2.3.4      10.1.2.3  124     HTTP/1.0 302 Moved Temporarily  (text/html) # 异常302重定向，TTL=124
12164   161.2.3.4      10.1.2.3  124     8080 → 57300 [RST, ACK] Seq=3606189 Ack=7375 Win=1052672 Len=0 # 紧随其后的RST，TTL=124

分析过程：

1. 建立基线：客户端初始TTL为128。服务器（NLB）返回的正常报文（如SYN-ACK、HTTP 200）TTL为235。假设服务器初始TTL为255，那么从服务器到客户端经过了 255 - 235 = 20 跳网络设备。
2. 发现异常：报文12163（HTTP 302重定向）和12164（TCP RST）虽然源IP也是161.2.3.4，但它们的TTL值却是124。这与正常服务器报文的TTL（235）相差甚远。
3. 得出结论：TTL值为124的报文，其初始发出点距离客户端更近。计算跳数差：235 - 124 = 111跳，这显然不合理，更合理的解释是它们来自一个初始TTL可能为128的设备，当前剩余124，即距离客户端大约4跳的位置，而非远在20跳外的真实服务器。
4. 定位源头：基于此线索，运维人员在客户端执行 tracert 161.2.3.4，果然发现第四跳是客户内部的一台上网行为管理设备。正是这台设备伪造了302重定向和随后的TCP RST报文。
5. 解决方案：根本原因是该上网行为管理设备策略配置疏漏，未放行对特定域名（amazonaws.com.cn）的访问。添加规则 match dns amazonaws.com.cn permit 后问题解决。

高效分析工具：Wireshark 中的 TTL 视图

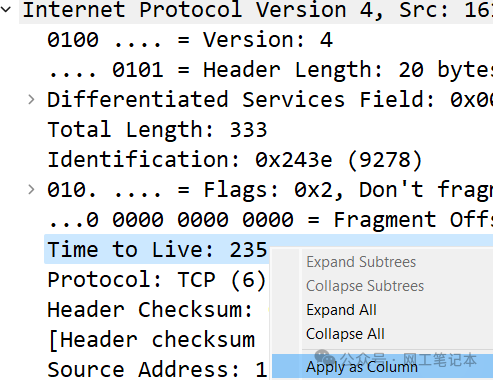

在图形化工具Wireshark中，我们可以更方便地观察TTL。为了在报文列表栏直接显示TTL，可以进行如下设置：

1. 点击菜单栏 编辑 -> 首选项。
2. 在左侧选择外观 -> 列。
3. 点击+号添加新列，标题设为“TTL”，类型选择“自定义”，字段输入“ip.ttl”。

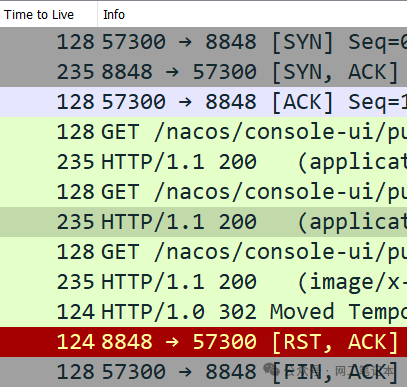

设置完成后，效果如下，TTL值一目了然，极大提升了网络协议的分析效率：

通过这个案例可以看出，在复杂的云原生或企业网络环境中，结合TTL值进行网络报文分析，是精准定位类似连接重置（RST）、劫持、拦截等问题的有效手段。
