液晶显示器(LCD)无疑是当前应用最广泛的平板显示技术,我们每天都会在各种设备上与它接触。它能从实验室走入千家万户,其背后的精密设计本身就令人惊叹。

LCD的独特之处在于其透射式显示特性,这与CRT、等离子和OLED等自发光技术截然不同。每一个LCD像素都由多层结构精密堆叠而成,最底层是提供光源的背光层,而每一层都承担着调节光线、使其最终被我们眼睛所见的任务。接下来,让我们从最底层开始,逐层解析其工作原理。

液晶显示器内部结构示意图
图1:液晶显示器的典型内部结构,包含偏振片、彩色滤光片、液晶层与背光等关键部件

从边缘到阵列:背光系统的演进

在早期,大多数LCD的背光系统由位于显示屏边缘的LED灯条构成。这些LED发出的光线照射到一个扩散器上,由扩散器将光线均匀化并反射至整个面板。这也是为什么老式显示器边框较厚的原因——需要空间来容纳这些侧置的LED光源。

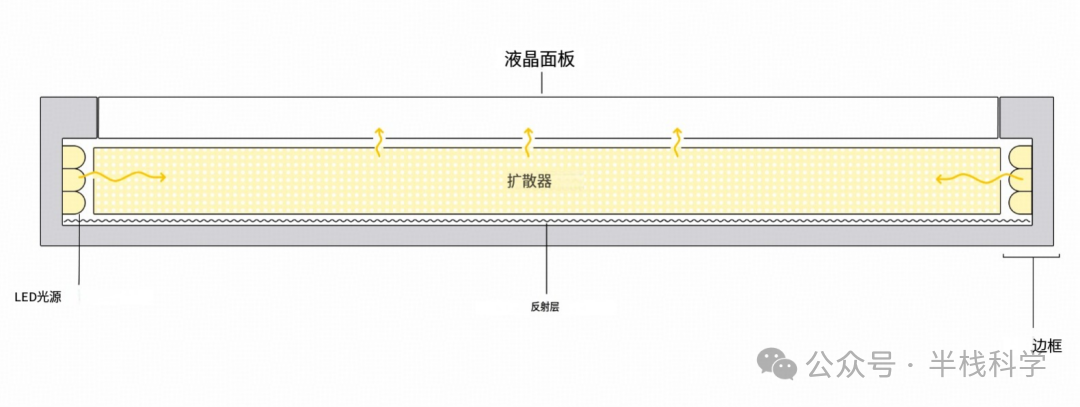

边缘背光结构示意图
图2:采用边缘LED背光的结构示意图,光线从边框处射入

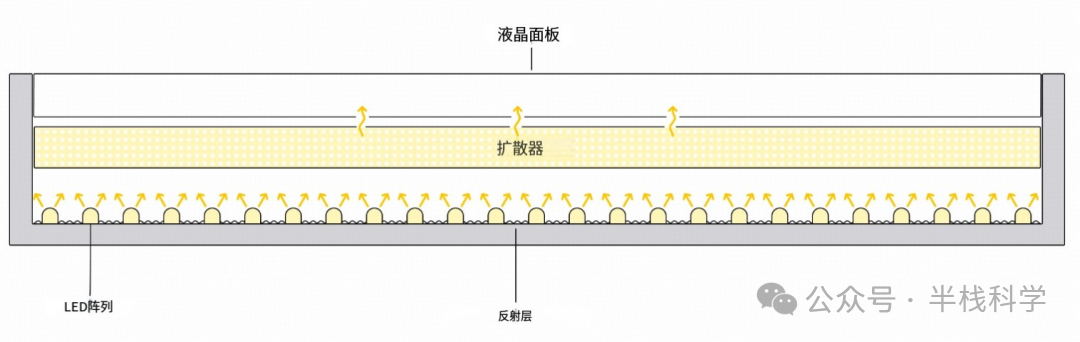

边缘背光横截面图
图3:边缘背光模组的横截面,展示了LED、扩散器与反射层的布局

随着LED技术的进步,如今的背光系统多采用直接位于面板后方的LED阵列。这种设计让光线分布更加均匀,也为更精细的亮度控制(如局部调光)奠定了基础。光线从背光层射出后,便进入了第一道关卡——偏振片。

光的“筛选者”:偏振片的作用

光具有波粒二象性,作为横波,其振动方向与传播方向垂直。偏振片本质上是一个光学栅栏,只允许振动方向与其透光轴一致的光波通过。

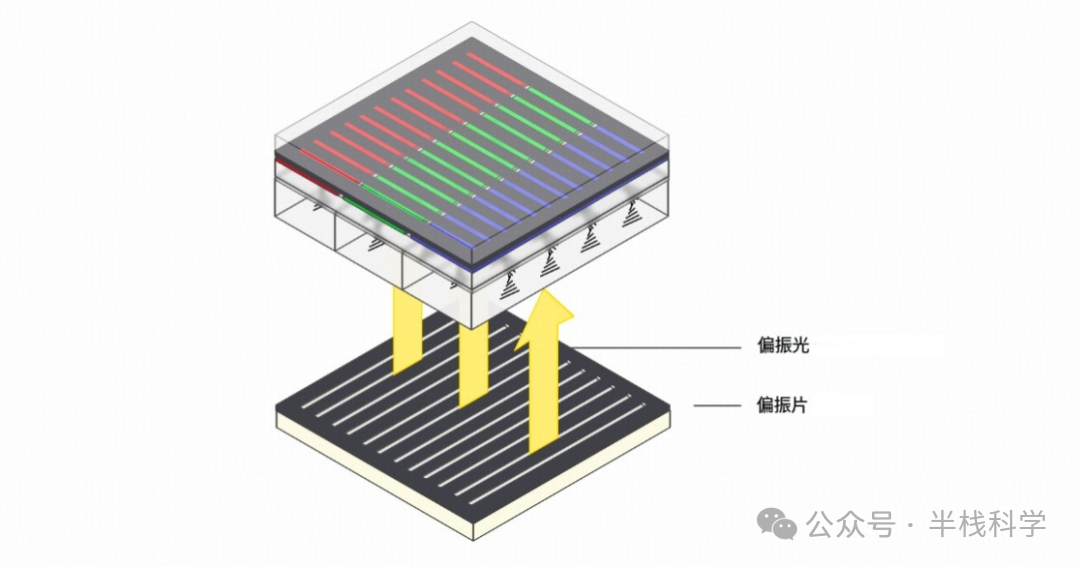

偏振光示意图
图4:偏振片允许特定方向的偏振光通过

光偏振过程图
图5:未偏振光通过偏振器后,变为单一振动方向的线偏振光

这一步至关重要,因为我们需要进入下一层——液晶层的光线具有统一的偏振方向。液晶层随后会“扭转”光线,使其能够被第二块偏振片选择性阻挡或放行。

神奇的“光阀”:液晶层

液晶材料堪称显示技术的核心魔法。它们本质上是透明的晶体,其分子结构会在电场作用下发生改变。在默认(无电压)状态下,液晶分子呈螺旋状排列,这种结构允许来自第一块偏振片的光线穿过,并使其偏振方向旋转90度。

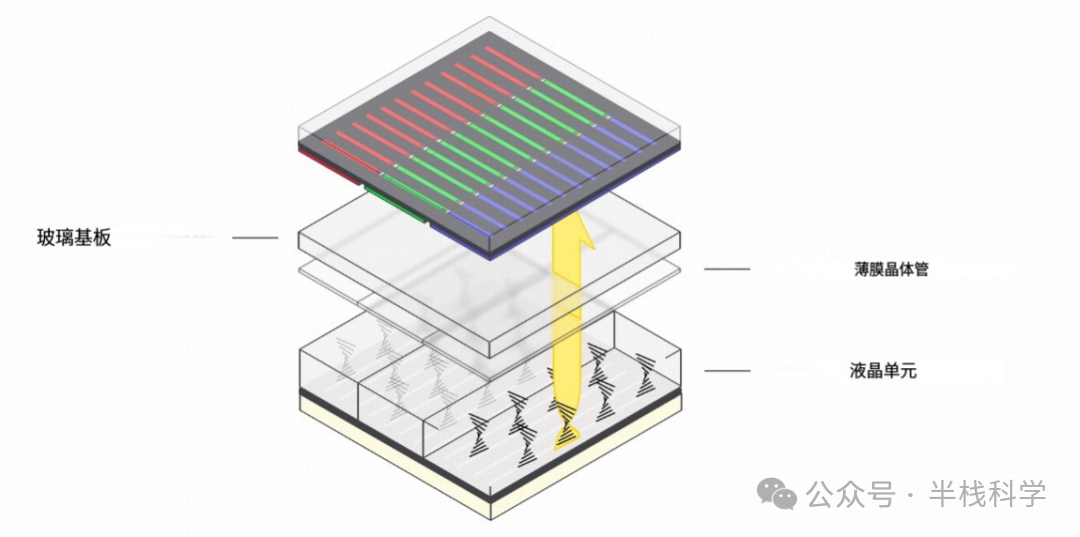

液晶单元结构
图6:液晶显示器中的玻璃基板、薄膜晶体管(TFT)与液晶单元

当在液晶两侧的透明电极上施加电压时,产生的电场会使液晶分子的螺旋结构解开,并趋向于垂直排列,从而阻挡光线的通过。

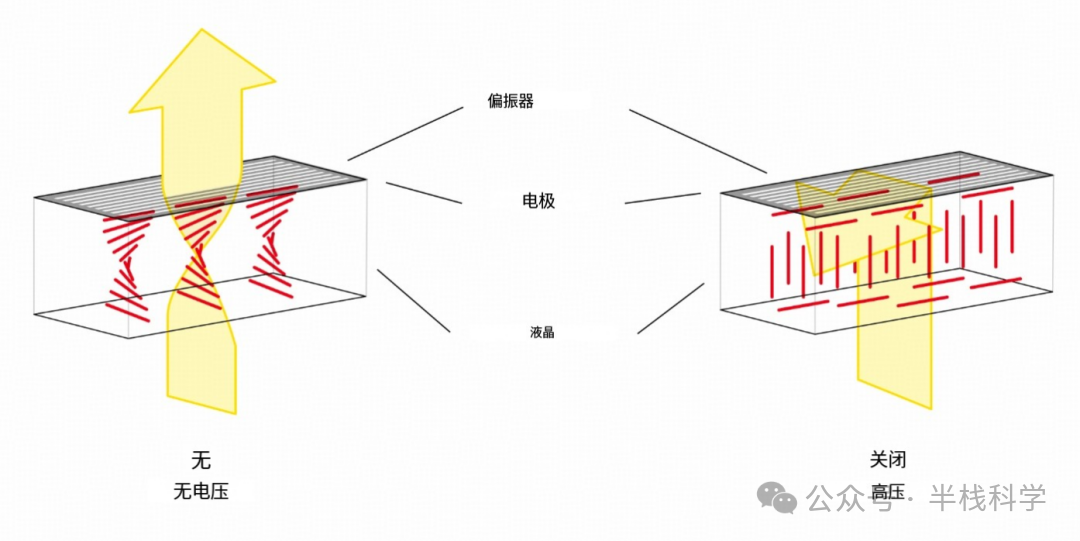

液晶工作原理对比
图7:左侧为无电压状态,光线通过;右侧为施加电压状态,光线被阻挡

通过精确控制电压的大小,我们可以调节穿透液晶层的光线强度。每一个子像素(红、绿、蓝)都拥有独立的液晶单元,从而实现对各颜色通道亮度的分别控制。要理解这些微型电路如何被精确驱动,离不开对计算机体系架构底层逻辑的认识。

赋予色彩:滤光片与量子点技术

接下来,光线会通过彩色滤光片。每个子像素上都覆盖着红色、绿色或蓝色的滤光片,它们的作用是过滤掉白光中的其他频率,只让对应颜色的光通过,最终通过三原色的混合来呈现万千色彩。

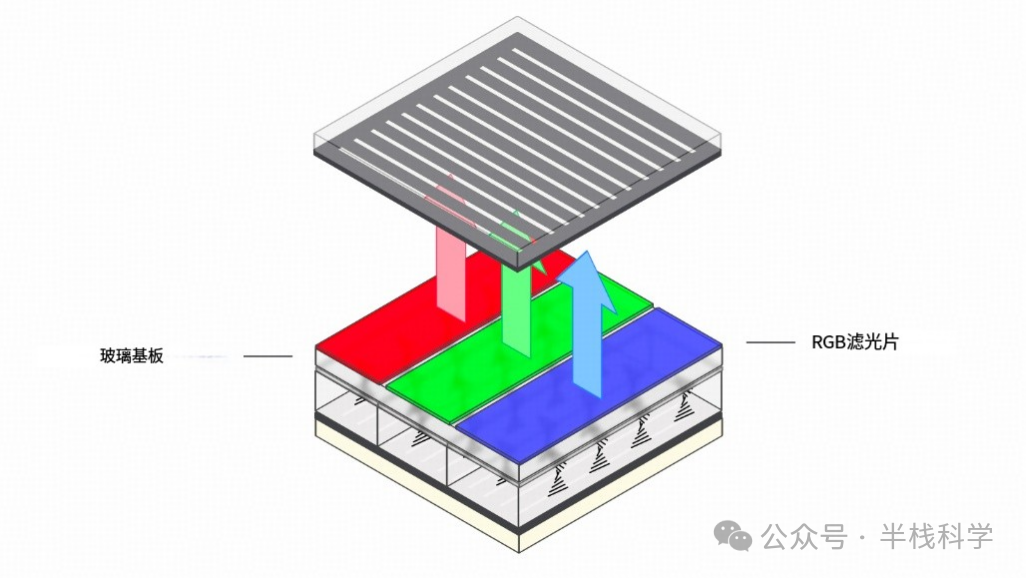

RGB滤光片结构
图8:光线通过RGB彩色滤光片,分解为红、绿、蓝三原色

在一些新型显示器(如三星的QLED)中,传统的彩色滤光片被量子点薄膜所取代。量子点是一种半导体纳米晶体,可以吸收光并重新激发出特定颜色的光,其颜色由量子点的尺寸决定。在这类显示器中,背光通常采用高能量的蓝光,量子点层则将部分蓝光转换为纯净的红色或绿色光。

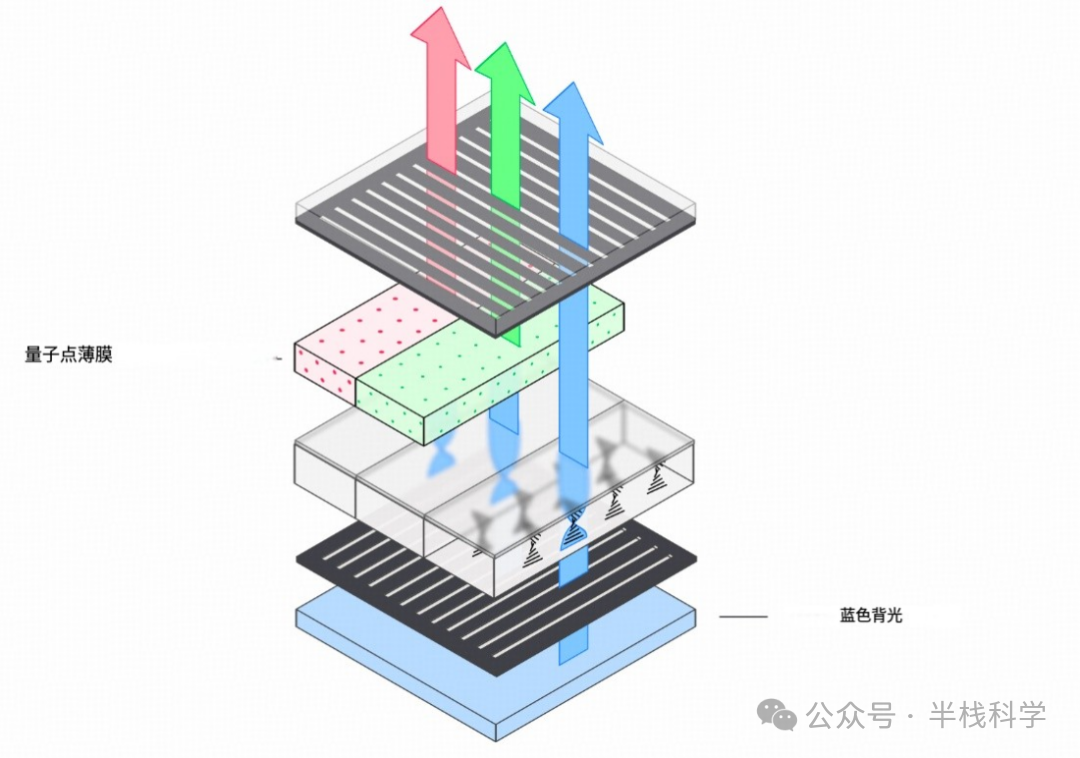

量子点薄膜结构
图9:量子点薄膜结构示意图,蓝色背光激发量子点产生红光和绿光

最终“审判”:第二块偏振片

经过滤色后的光线,最终到达第二块偏振片。这块偏振片的透光轴与第一块恰好呈90度角。因此,只有那些被液晶层正确旋转了偏振方向的光线才能通过,而其他光线则被彻底阻挡。这就完成了从一个背光光子到屏幕上一個有色像素点的全部旅程。

光线通过偏振片示意图
图10:光线依次通过第一偏振片、液晶层和第二偏振片的最终路径

不止于TN:IPS与VA面板技术

上文描述的原理主要基于TN(扭曲向列型)液晶。此外,还有IPS(平面转换型)和VA(垂直排列型)等主流技术。它们的核心区别在于液晶分子的初始排列和偏转方式,旨在解决TN技术在视角、色彩和对比度等方面的不足。

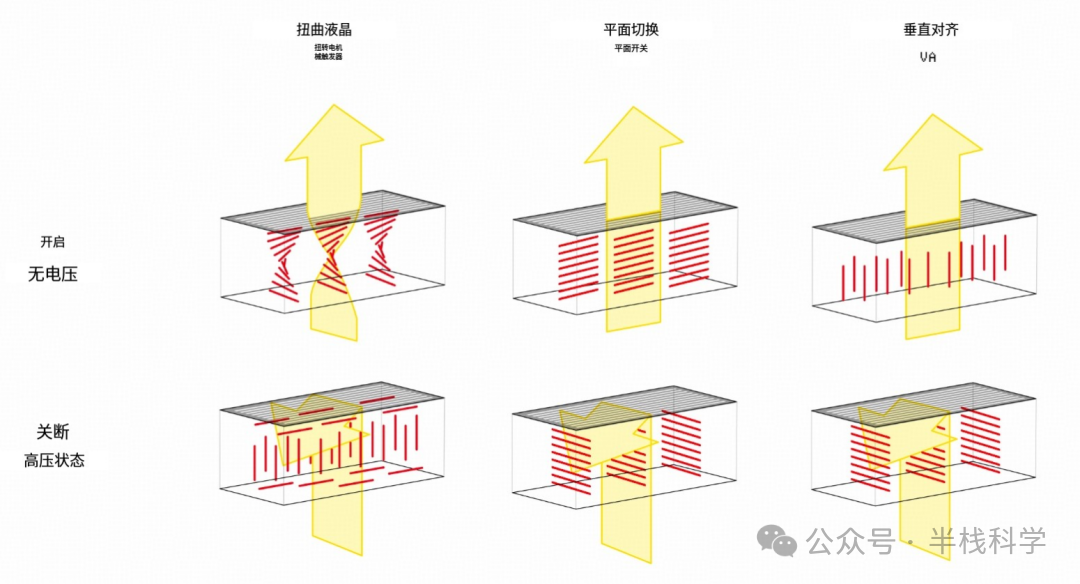

不同液晶技术对比图
图11:TN, IPS, VA三种液晶技术在不同电压下的分子排列状态对比

特性 TN(扭曲向列型) IPS(平面转换型) VA(垂直排列型)
结构 液晶分子扭转90° 液晶分子在平面内旋转 液晶分子垂直排列,倾斜偏转
视角 最窄(约170°/160°) 最宽(约178°/178°) 优于TN, 略逊于IPS
对比度 最低(约600:1 - 1200:1) 中等(约700:1 - 1500:1) 最高(约2500:1 - 6000:1+)
响应时间 最快(约1毫秒) 中等(约1-5毫秒) 较慢(通常4毫秒以上)
色彩表现 相对较差 最佳 良好
成本 最低 最高 中等

挑战与革新:提升LCD画质

即使技术不断进步,LCD仍存在一些固有局限。由于液晶和偏振片无法实现100%的遮光,背光总会有些许泄露,导致屏幕难以显示纯黑色,对比度受限。

为了解决这个问题,高端LCD采用了局部调光技术,即将背光分区,并可独立控制每个区域的明灭。Mini LED技术更进一步,使用了数量极多、尺寸极小的LED灯珠作为背光,实现了更精细的分区控制,显著提升了对比度和HDR效果。

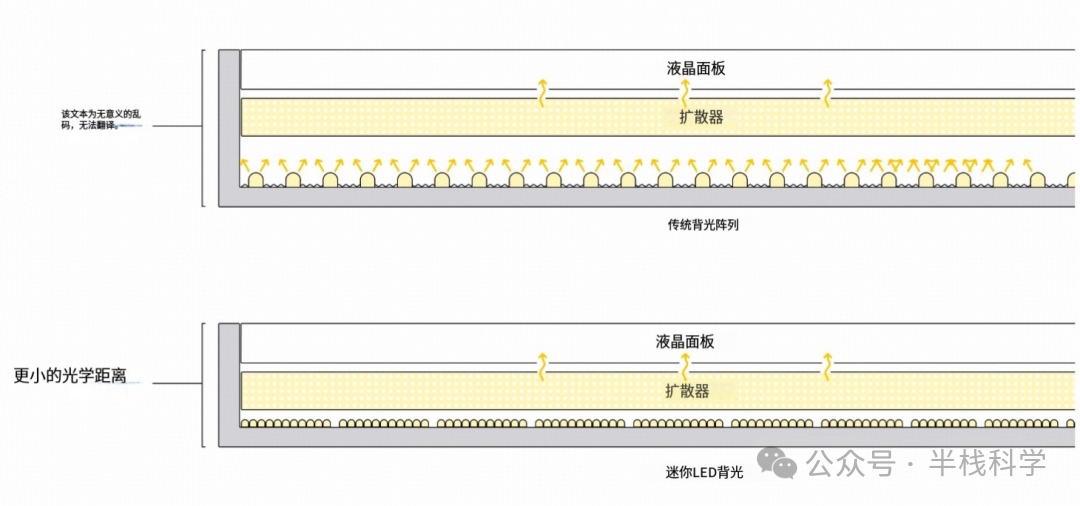

传统背光与Mini LED背光对比
图12:Mini LED背光相比传统背光,拥有更小的光学距离和更精细的分区

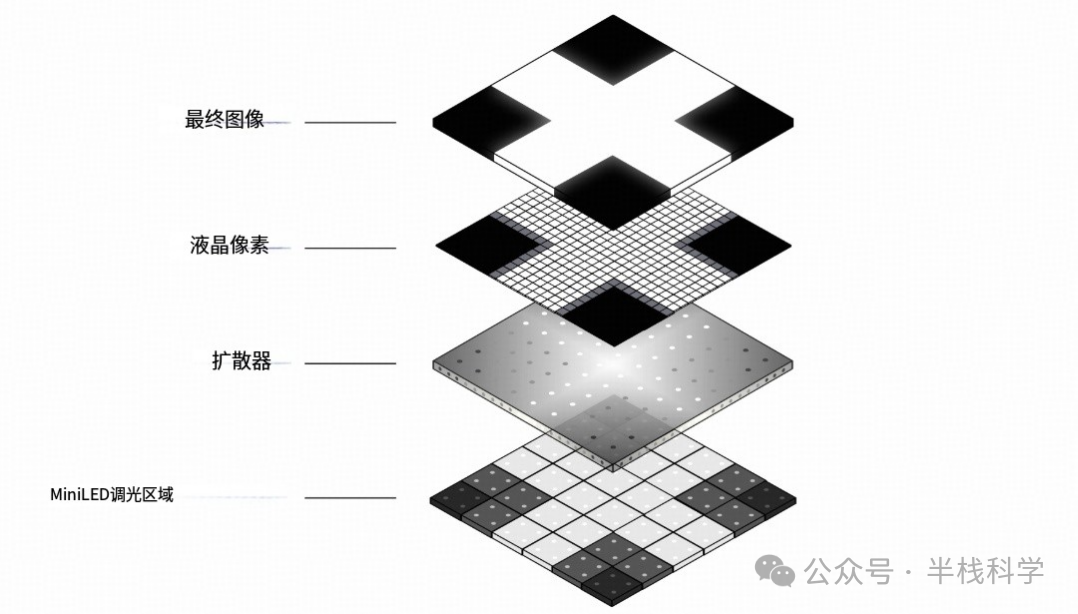

局部调光原理示意图
图13:局部调光原理:仅点亮图像所需的背光区域,提升对比度

此外,液晶分子的偏转需要时间,这导致了响应时间的存在,可能产生拖影。液晶的排列通常针对正面观看优化,因此从侧面观看时,可能会出现色彩和亮度的偏差。

尽管存在这些缺点,但LCD凭借其高亮度、长寿命、技术成熟以及最具竞争力的成本,依然牢牢占据着显示市场的主流地位。其背后从材料科学到驱动电路的设计,无不体现着现代电子工程与计算机体系的精妙结合。如果你对这类硬件原理深度解析感兴趣,欢迎在云栈社区与更多技术爱好者交流探讨。
