ThinkBook蓝牙耳机拆解：从25元闲鱼故障机看联想结构设计与工艺

前几天花25元在闲鱼上入手了一副全新的ThinkBook蓝牙无线两用耳机。卖家事先说明这批耳机存在电池问题，有些是左耳耗电快，有些是右耳耗电快。不幸的是，我买到的这副左右耳耗电都极快，快到我根本没成功连接上过。

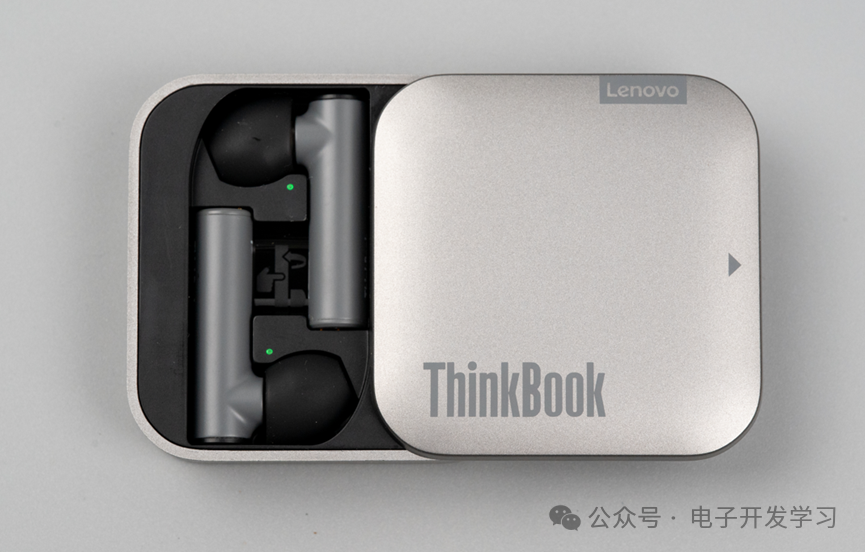

图1：ThinkBook Pods Pro无线蓝牙耳机及其充电盒

耳机放在充电仓里时显示绿灯，但一旦取出，手机无法连接，再放回去又变成了红灯。

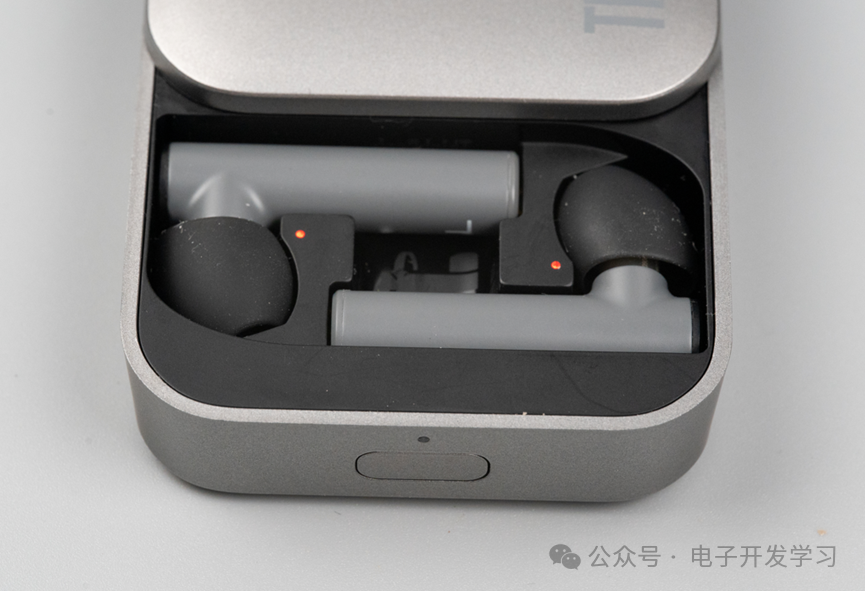

图2：耳机在充电仓内，指示灯为绿色

不过对我而言这无所谓，我购买它的目的本就不是使用，而是增加拆解素材。仔细看这个充电仓，虽是塑料材质，但表面处理得非常有金属质感，手感不错。最关键的是，它附带了一个USB接收器，可直接插在电脑的USB口上，这对没有蓝牙功能的电脑很有用。

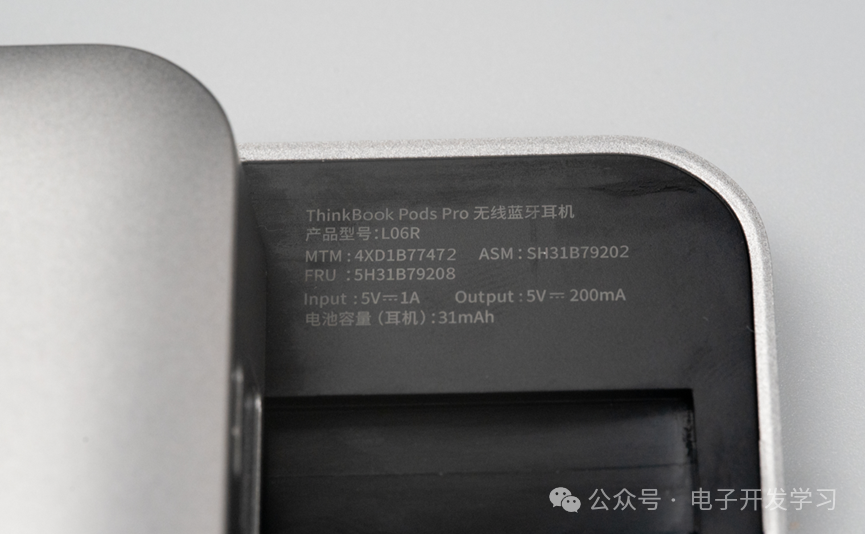

图3：充电盒采用滑盖设计，内部有产品铭牌

它的上盖是滑盖形式，推开有一定阻尼感。盖子内部有产品铭牌，显示型号为L06R，无线接收器型号为UC100。

充电仓拆解：结构精巧，用料扎实

先拆掉上盖的外壳，发现两角有磁铁，原来推拉的阻尼感是通过磁铁实现的。继续将上盖从滑轨上取下，这个滑轨的结构设计得非常简单，此处也用了两个磁铁。

接着，把黑色的内衬结构从底壳里撬出来。电路板和电池用胶固定在底壳底部。电路板通过线束连接到固定在黑色内衬上的小板上，耳机充电的弹簧针触点就在这两个小板子上。

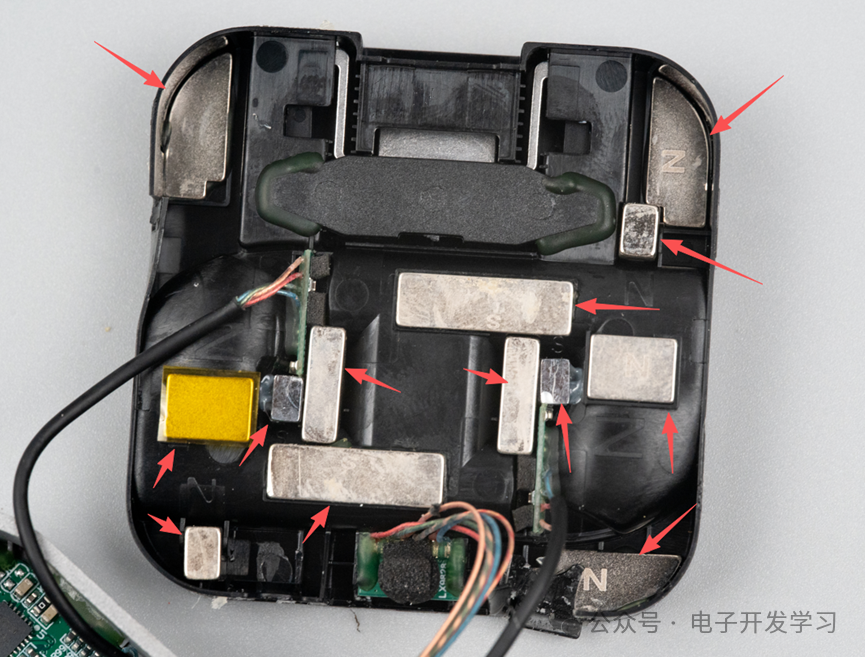

图4：充电盒内部结构，包含大量磁铁和三个电路板

这个黑色内衬件内部装了非常多的磁铁，大大小小共计13个。上面总共有三个电路板：两个耳机充电触点板，一个指示灯和按键小板。三个板子都通过半透明的绿色胶固定。

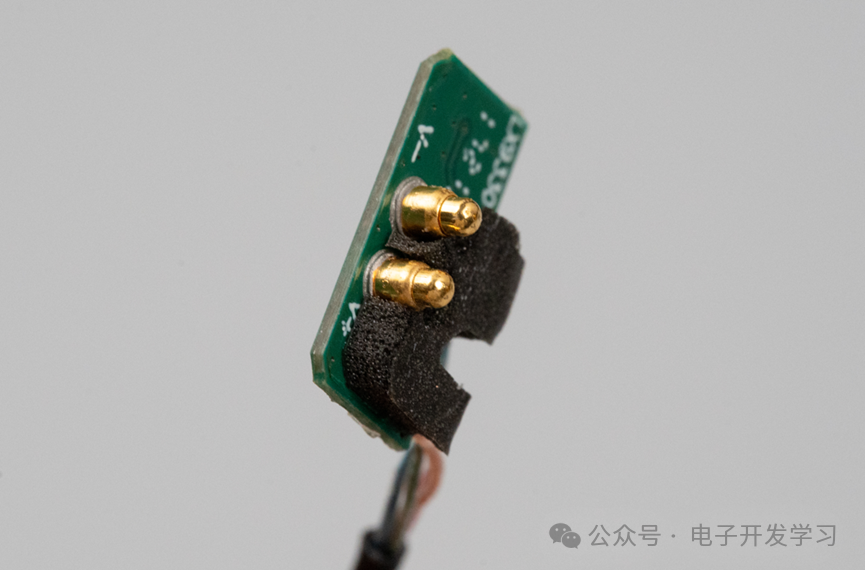

图5：耳机充电触点板，使用pogo pin弹簧针

拆下来的充电触点板使用了非常短的两颗pogo pin圆头弹簧针。板子背面还有布线，之所以需要四根线，是因为板上还有一个红绿双色的LED灯，加上充电的电源和地线，刚好四根。

我留意到里面的磁铁形状很特别，像是专为匹配位置而设计的，并且磁铁上还标注了S极。角落的磁铁显然也是根据形状定制的。这体现了大公司的产品思路，小公司做消费电子产品通常会选择现有的标准物料来攒机。

按键和指示灯的小板子拆下后，接下来看主板和电池。它们也是通过绿色胶固定在底壳里，撬出来即可。

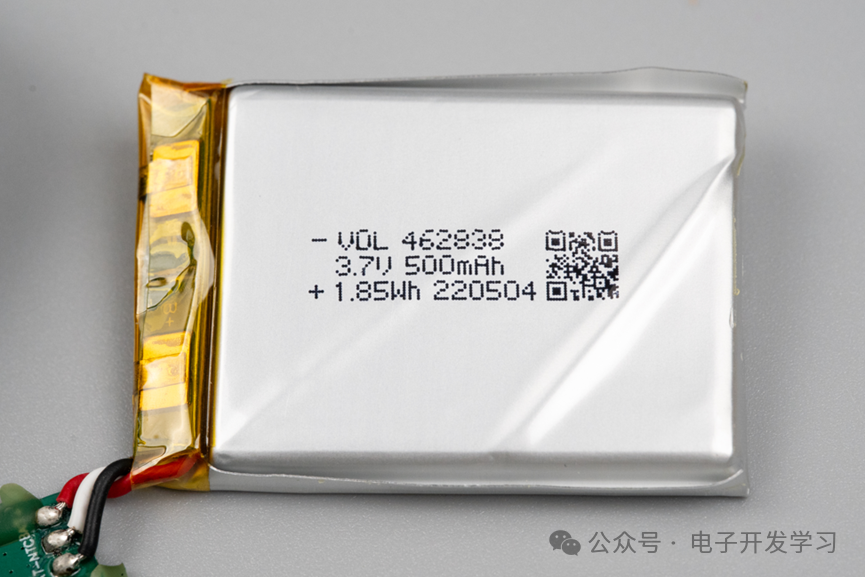

图6：充电盒主板与500mAh软包锂电池

电池采用了500mAh的软包锂电池。电池与主板之间有三根线，除了VBAT（电池电压）和GND（地），还有一个NTC温度检测信号。电池保护板上的用料看起来也不错，比常见的保护板观感好很多。

保护板背面的电极上贴好了镍片，方便通过点焊机直接焊接电池。

主板上，MCU采用了一颗东软载波的芯片。电源管理芯片是思远半导体的SY8801，这是一款专为蓝牙耳机充电仓设计的单芯片充放电管理解决方案。

图7：SY8801芯片典型应用电路，集成充电、放电及NTC监控

电路板背面没有元器件，只有测试点。但从背面看，我发现Type-C充电口居然用了一个24Pin的Type-C连接器。

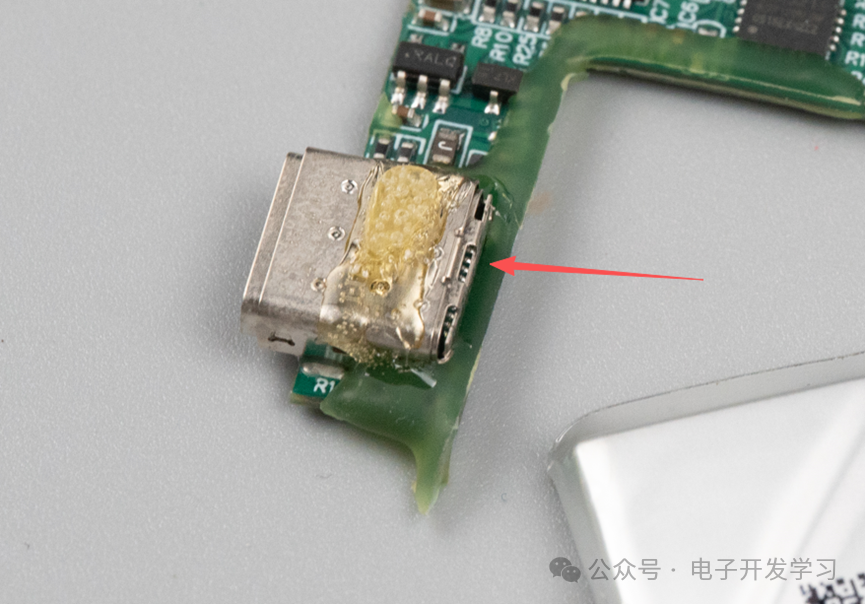

图8：主板背面，使用了24Pin的Type-C母座

翻到正面确认，果然是。这种座子结实、也贵，但用在这里似乎没必要，毕竟这个耳机仓不需要USB数据通信，更别提USB 3.0信号了。这算是一种“奢侈”的用料。

电池仓里还有一个U型金属组件，上面贴了磁铁。它的作用只有一个：收纳USB无线接收器。带磁铁，插进去就能吸住，很稳当。但插进去后怎么拔出来呢？这个仓位两边还有一个巧妙的机械结构，无需硬拔，只需再往里轻推一下，USB接收器就会自己弹出来。

耳机本体拆解：高度集成，电池迷你

电池仓拆解完毕，接下来拆解耳机。耳机外壳看起来不太好拆。

但再难拆的外壳，也很快被拆开，电路板被取了出来。这块电路板非常迷你，但做工不错，绿色油墨，沉金焊盘。

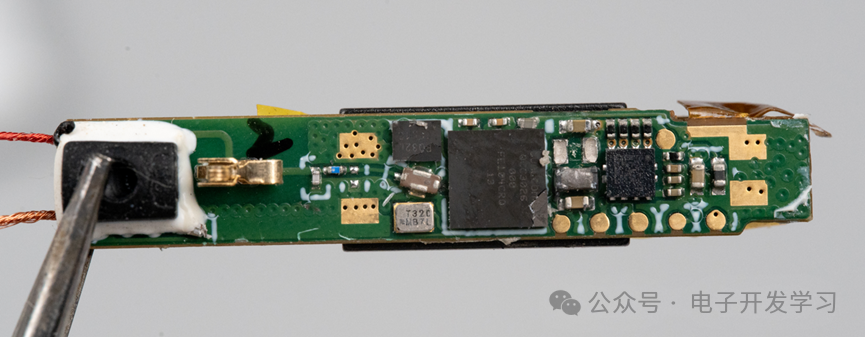

图9：耳机内部高度集成的微型电路板

蓝牙SoC用的是高通的QCC3026，这与漫步者TWS5、OPPO O-FREE用的是同款方案。

射频信号从SoC出来到天线弹片之间，有一个村田的贴片带通滤波器LFB182G45SG9A293。

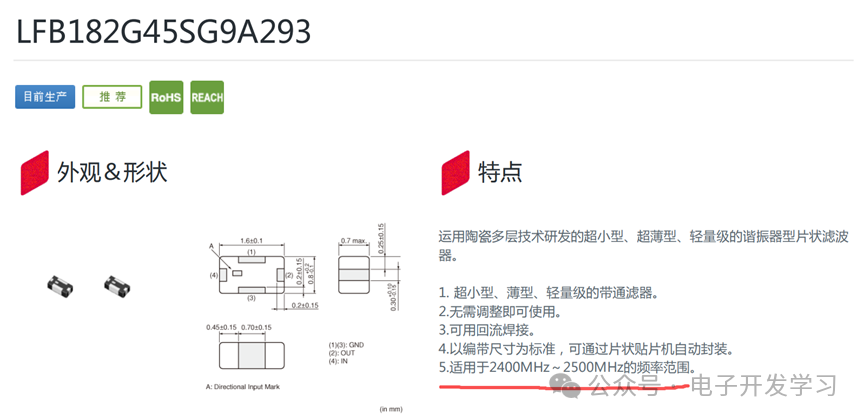

图10：村田LFB182G45SG9A293带通滤波器关键参数，中心频率2450MHz

耳机顶部有一个麦克风。整个板子是一个柔性电路板，从夹层中引出了FPC排线，连接到耳机底部的充电触点上。

板子另一面焊接了一个柱状电池。这个电池的直径只有约4.6mm，长度约22mm，可能是我见过的最迷你的柱状锂电池了。

图11：耳机内部，连接在柔性电路板上的柱状锂电池

电池侧面有丝印，容量31mAh，电压3.85V，满电估计在4.35V左右。用万用表测量，电压接近4V，看似满电，但可能电池已“虚标”或老化，一脱离充电仓就立刻没电。这种精密的装配，几乎不可能无损更换电池。

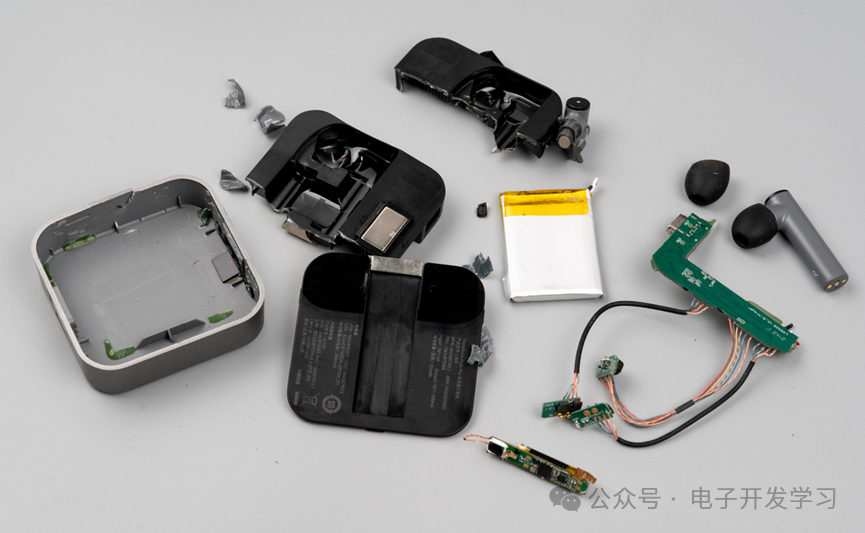

图12：耳机完全拆解后的所有部件

总结

以上就是这副ThinkBook蓝牙无线耳机的完整拆解。客观来说，我非常喜欢它的设计理念，附带USB无线收发器，方便电脑使用。其做工和结构工艺也相当出众，例如复杂的磁铁布局、巧妙的接收器弹出机构、以及扎实的连接器，这些都不是一般小厂能轻易做到的，展现了联想在产品设计上的底蕴。更多有趣的硬件探秘和极客讨论，可以在云栈社区的开发者广场找到。

然而，耳机本体的电池容量实在太小了，仅31mAh。很可能由于电池质量问题，这批全新的耳机完全无法正常续航，最终只能作为故障品在闲鱼低价处理，实在可惜。在此也想问问大家，市面上还有没有其他类似带USB无线收发器的蓝牙耳机呢？求推荐。
