深入解析Wi-Fi QoS与WMM：802.11e协议如何保障语音视频流优先级

在无线网络的世界里，并非所有的流量都是生而平等的。

试想一下，你正在进行语音会议，而你的室友正在全速下载一部几十GB的电影。如果没有一套合理的调度机制，你的语音数据包将被淹没在下载数据的洪流中，导致卡顿、掉线。为了解决这个问题，IEEE 802.11标准引入了QoS机制。本文将深入探讨Wi-Fi如何通过WMM和802.11e协议，为关键数据开辟优先通道。

Wi-Fi QoS的演进：从802.11e到WMM

早期的802.11b/g在设计时采用“尽力而为”策略，所有数据包公平竞争信道。这对于网页浏览影响不大，但对于延迟敏感的语音和视频业务则体验不佳。

为此，IEEE推出了802.11e标准，引入了完整的QoS增强功能。但由于该标准较为复杂，Wi-Fi联盟提取了其核心部分，制定了WMM认证标准。简单来说，802.11e是理论全集，而WMM是当前商业设备普遍实现的“精简实战版”。

流量分级：Wi-Fi的四条“车道”

WMM的核心思想是将数据流量分为四个访问类别，优先级从高到低依次为：

• AC_VO：语音流。优先级最高，用于VoIP通话，对延迟容忍度极低。
• AC_VI：视频流。优先级次之，用于流媒体视频。
• AC_BE：尽力而为。这是普通互联网流量的默认级别。
• AC_BK：背景流。优先级最低，用于文件下载等不紧急任务。

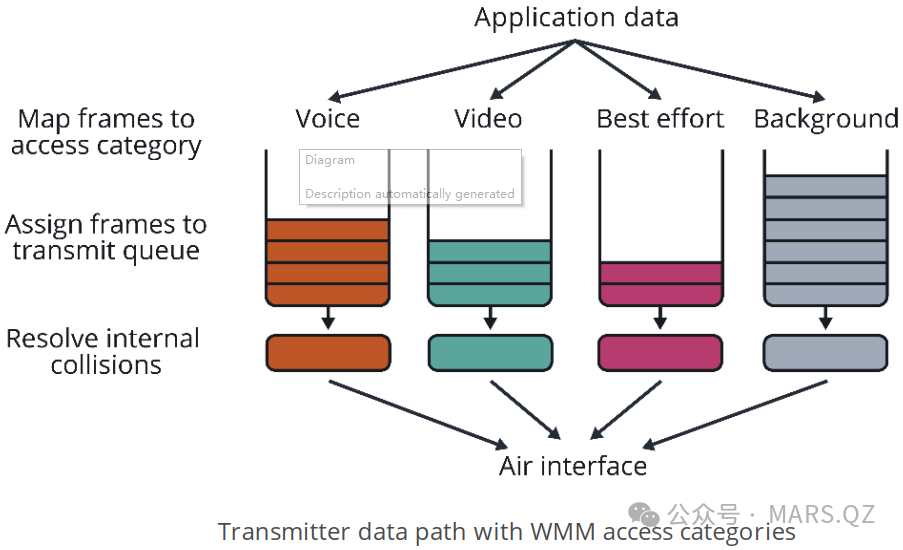

图1：应用数据通过WMM机制映射到不同优先级的传输队列

通过这种分类，Wi-Fi芯片内部会维护四个独立的发送队列。当信道空闲时，高优先级队列（如AC_VO）的数据包有更大的概率被优先发送。

核心技术：EDCA竞争机制详解

你可能会问，设备如何保证AC_VO的数据一定比AC_BE的先发送？这依赖于Wi-Fi底层的EDCA机制。WMM并非简单的“插队”，而是通过调整一组关键参数，让高优先级的数据“起步更快”、“等待时间更短”。这些参数包括：

• AIFSN：数据准备好后需要等待的固定时间。优先级越高，此时间越短。
• CWmin / CWmax：在等待完固定时间后，设备会进入一个随机退避阶段。优先级越高，竞争窗口的范围越小，更容易结束退避。
• TXOP：一旦成功抢占信道，允许连续发送数据的时长。视频和语音通常被分配更长的TXOP，以减少重复竞争的开销。

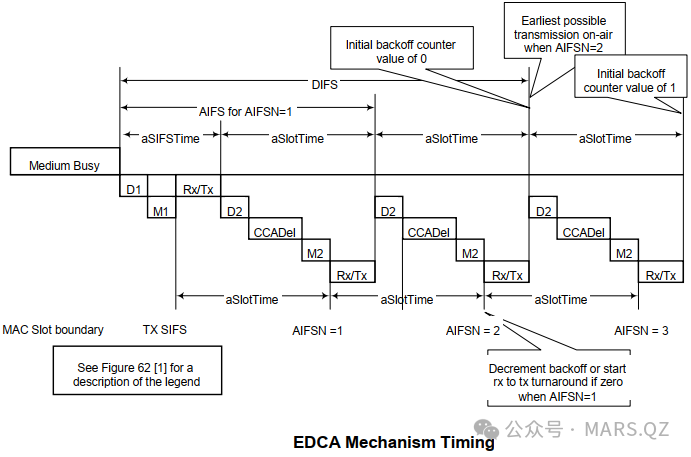

图2：不同AIFSN值下的EDCA传输时序

总结EDCA的逻辑：语音数据等待时间更短、随机退避的步数更少，因此它总能比背景下载数据更快地获得信道使用权。

实战分析：语音通话如何被加速？

以VoWi-Fi为例，我们来看QoS是如何在全流程生效的。VoWi-Fi依赖标准的IP和VoIP技术，其保证通话质量的流程如下：

• 打标：手机端的应用或操作系统会在IP数据包的DSCP字段标记高优先级。
• 映射：数据包到达Wi-Fi驱动层时，驱动会将IP层的DSCP优先级映射到Wi-Fi MAC层的对应队列。
• 传输：利用WMM机制，高优先级队列的数据包得以优先传输。

这也是为什么在优化良好的网络中，即使带宽占满，语音通话依然清晰的原因。

深度补充：DSCP到WMM的映射关系

许多工程师知道要配置QoS，但不清楚具体的映射规则。在主流标准中，IP层的DSCP优先级通常按如下规则映射到Wi-Fi的访问类别：

注：不同厂商的映射表可能略有差异，但在进行网络优化时，确保语音流被打上EF或CS5标记是关键。

关键术语缩写

• EDCA：增强的分布式信道访问
• DSCP：差分服务代码点
• CWmin/CWmax：竞争窗口最小值/最大值
• AIFSN：仲裁帧间隔数
• TXOP：传输机会

理解Wi-Fi的QoS机制，有助于我们更好地进行网络规划和问题排查。想了解更多网络协议与系统底层知识，欢迎在云栈社区交流探讨。
