一、Linux 设备驱动模型（补充 / 完善面试题答案）

1. Linux 设备驱动模型的核心组件有哪些？

• kobject：最基础对象，提供引用计数、sysfs 文件系统导出、对象生命周期管理；
• kset：kobject 的集合，按类别管理同类 kobject（如所有设备对象），支持统一事件处理；
• bus：总线抽象（如 platform/I2C/spi），是设备与驱动的连接媒介，定义匹配 / 解绑规则；
• device：表示硬件设备（物理 / 逻辑），存储设备属性、父 / 子设备关系，关联到具体总线；
• driver：驱动抽象，包含 probe（设备匹配后初始化）、remove（设备移除时清理）等核心接口；
• class：按功能归类设备（如 led/input），简化用户态访问（/sys/class/）。

图1：Linux设备驱动模型中kobject数据结构的层次关系示意图

2. 驱动和设备是如何匹配的？

核心基于总线的匹配函数，分三类场景：

1. 设备树匹配（主流）：驱动的 of_match_table 中 compatible 属性，与设备树中设备节点的 compatible 字符串匹配；
2. 平台总线匹配：平台设备（platform_device）的 name 与平台驱动（platform_driver）的 driver.name 完全匹配；
3. ID 匹配：驱动的 id_table（如 I2C 的driver.id_table  ）与设备的 ID（如 I2C 的 client.addr  ）匹配；匹配成功后，总线调用驱动的 probe 函数完成设备初始化。

3. 设备树在驱动开发中的作用是什么？

• 硬件解耦：将硬件参数（寄存器地址、GPIO、中断号、时钟）从驱动代码中剥离，集中在设备树（.dts），无需修改驱动适配不同硬件；
• 动态配置：运行时通过设备树解析硬件信息，支持多平台复用同一驱动；
• 标准化：遵循 DTB 规范，统一硬件描述格式，简化驱动移植；
• 资源管理：驱动通过 of_ 接口（如 of_get_address）获取硬件资源，替代传统 platform_get_resource。

二、GPIO 子系统

1. GPIO 子系统架构？

• 底层：GPIO 控制器硬件驱动（如芯片级 GPIO 控制器），实现寄存器操作（方向 / 电平 / 中断）；
• 核心层（gpiolib）：提供统一的 GPIO 抽象接口（gpio_request/gpio_set_value），屏蔽不同控制器的硬件差异；
• 上层：驱动层调用 gpiolib 接口操作 GPIO，支持设备树解析、中断映射、sysfs 导出。

2. GPIO 子系统实现？（核心逻辑）

1. GPIO 控制器注册：驱动实现 gpio_chip 结构体（包含方向 / 电平 / 中断操作接口），通过 gpiochip_add_data 注册到 gpiolib；
2. GPIO 编号管理：为每个 GPIO 分配全局编号（静态 /base 或动态），关联到具体控制器；
3. GPIO 请求 / 释放：驱动通过 gpio_request 申请 GPIO（防止冲突），gpio_free 释放；
4. 电平 / 方向操作：通过 gpio_direction_input/output 设置方向，gpio_get_value/set_value 读写电平。

3. GPIO 子系统的主要组件有哪些？

• gpio_chip：表示一个 GPIO 控制器，包含控制器的硬件操作接口（如方向设置、电平读写）；
• gpio_desc：单个 GPIO 引脚的描述符，存储 GPIO 编号、方向、电平、中断属性、所属 gpio_chip；
• gpiolib：核心库，提供 GPIO 申请、释放、电平操作、中断映射的统一接口；
• GPIO 控制器驱动：硬件层实现，对具体芯片的 GPIO 寄存器（如 NXP 高通 GPIO 控制器）操作。

4. 如何在驱动中使用 GPIO？

// 1. 从设备树获取GPIO编号
int gpio_num = of_get_named_gpio(np, "reset-gpio", 0);
// 2. 申请GPIO
if (gpio_request(gpio_num, "reset-gpio") < 0) return -EBUSY;
// 3. 设置方向（输出）
gpio_direction_output(gpio_num, 1);
// 4. 操作电平
gpio_set_value(gpio_num, 0); // 拉低
// 5. 释放GPIO（驱动卸载时）
gpio_free(gpio_num);

进阶：使用 devm_gpio_request（设备管理接口），自动释放 GPIO，避免内存泄漏。

5. GPIO 中断是如何实现的？

1. 中断映射：通过 gpio_to_irq 将 GPIO 编号转换为中断号；
2. 申请中断：调用 request_irq 注册中断处理函数，指定触发方式（上升沿 / 下降沿 / 双边沿）；
3. 硬件触发：GPIO 引脚电平变化触发控制器中断，内核调用注册的中断处理函数；
4. 中断释放：驱动卸载时调用 free_irq 释放中断。

示例：

int irq_num = gpio_to_irq(gpio_num);
request_irq(irq_num, gpio_irq_handler, IRQF_TRIGGER_RISING, "gpio-irq", dev);

三、Pinctrl 子系统

1. Pinctrl 子系统架构？

• 核心层：提供引脚复用、配置（上拉 / 下拉 / 速率）的统一接口；
• 硬件层：芯片级 pinctrl 驱动（如 pinctrl-s32k），实现寄存器级引脚配置；
• 设备树层：描述引脚组（pin group）、复用功能（function）、配置属性；
• 接口层：驱动通过 pinctrl_get/pinctrl_select_state 调用配置。

2. Pinctrl 子系统实现？（核心步骤）

1. pinctrl 驱动注册：实现 pinctrl_desc 结构体（包含引脚配置、复用接口），通过 pinctrl_register 注册；
2. 设备树解析：解析设备节点的 pinctrl-0/pinctrl-names 属性，获取引脚状态（默认 / 休眠）；
3. 引脚配置：驱动通过 pinctrl_select_state 选择引脚状态，底层驱动修改寄存器配置复用 / 上下拉。

3. Pinctrl 子系统的作用是什么？

• 引脚复用：配置引脚功能（如同一引脚切换为 GPIO/I2C_SDA/SPI_CLK）；
• 引脚配置：设置引脚的电气特性（上拉 / 下拉 / 驱动强度、速率、开漏 / 推挽）；
• 引脚管理：统一管理系统所有引脚，避免引脚冲突；
• 状态切换：支持引脚在不同状态（默认 / 休眠 / 唤醒）下的配置切换，适配低功耗场景。

4. Pinctrl 与 GPIO 子系统的关系是什么？

• 依赖关系：GPIO 引脚必须先通过 Pinctrl 配置为 “GPIO 功能”，才能被 GPIO 子系统操作；
• 分工不同：Pinctrl 负责引脚的 “复用 + 电气配置”（硬件属性），GPIO 负责引脚的 “方向 + 电平 + 中断”（功能操作）；
• 流程联动：驱动先通过 Pinctrl 将引脚设为 GPIO 模式，再调用 GPIO 子系统操作电平 / 中断。

5. 设备树中如何描述 Pinctrl 配置？

dts

// 1. 定义引脚组和配置
pinctrl@40014000 {
    pinctrl_my_gpio: my-gpio-grp {
        pinctrlx = <PIN_PA0L_GPIOx>; // 复用为GPIO
        bias-pull-up; // 上拉
        drive-strength = <20>; // 驱动强度20mA
    };
};

// 2. 设备节点引用
my_device {
    compatible = "vendor,my-device";
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_my_gpio>; // 关联引脚配置
    reset-gpio = <&gpioa 1 GPIO_ACTIVE_LOW>;
};

四、I2C 子系统

1. I2C 子系统架构？

• 硬件层：I2C 控制器驱动（如 I2c-imx），实现总线时序（START/STOP/ACK）、寄存器操作；
• 核心层：I2C 核心（i2c-core），提供总线管理、设备 / 驱动注册、数据传输接口；
• 设备层：i2c_client（表示 I2C 设备），关联设备地址、总线号、设备树节点；
• 驱动层：i2c_driver（I2C 设备驱动），实现 probe/remove、数据传输接口。

2. I2C 子系统实现？（核心逻辑）

1. 控制器注册：I2C 控制器驱动通过 i2c_add_adapter 注册适配器（i2c_adapter）；
2. 设备注册：从设备树解析 I2C 设备节点，创建 i2c_client 并关联到适配器；
3. 驱动匹配：i2c_driver 的 of_match_table 与 i2c_client 的设备树节点匹配，调用 probe；
4. 数据传输：驱动通过 i2c_transfer/i2c_smbus_read/write 完成数据收发。

3. I2C 子系统的主要组件有哪些？

• i2c_adapter：表示 I2C 控制器（适配器），管理一条 I2C 总线，提供时序驱动；
• i2c_client：表示总线上的 I2C 设备，包含设备地址、所属 adapter、设备树信息；
• i2c_driver：I2C 设备驱动，包含匹配表、probe/remove、数据传输接口；
• i2c_msg：I2C 传输消息结构体，描述传输方向、地址、数据长度、数据缓冲区；
• i2c-core：核心层，负责 adapter/client/driver 的管理、匹配、传输调度。

4. I2C 设备驱动如何与设备匹配？

1. 设备树匹配（主流）：i2c_driver 的 of_match_table 中 compatible 与设备树 I2C 子节点的 compatible 匹配；
2. ID 匹配：i2c_driver 的 id_table（包含设备名 / 地址）与 i2c_client 的 name/addr 匹配；
3. 名称匹配： i2c_driver 的driver.name与 i2c_client 的name 匹配； 匹配成功后，内核调用  i2c_driver 的 probe函数，传入  i2c_client 。

5. 如何在 I2C 驱动中进行数据传输？

// 方式1：i2c_transfer（通用）
struct i2c_msg msgs[] = {
// 第一步：读寄存器地址
    { .addr = client->addr, .flags = 0, .len = 1, .buf = ®_addr },
// 第二步：读寄存器数据
    { .addr = client->addr, .flags = I2C_M_RD, .len = 2, .buf = data_buf },
};
i2c_transfer(client->adapter, msgs, ARRAY_SIZE(msgs));

// 方式2：i2c_smbus（简化）
u16 data = i2c_smbus_read_word_data(client, reg_addr);

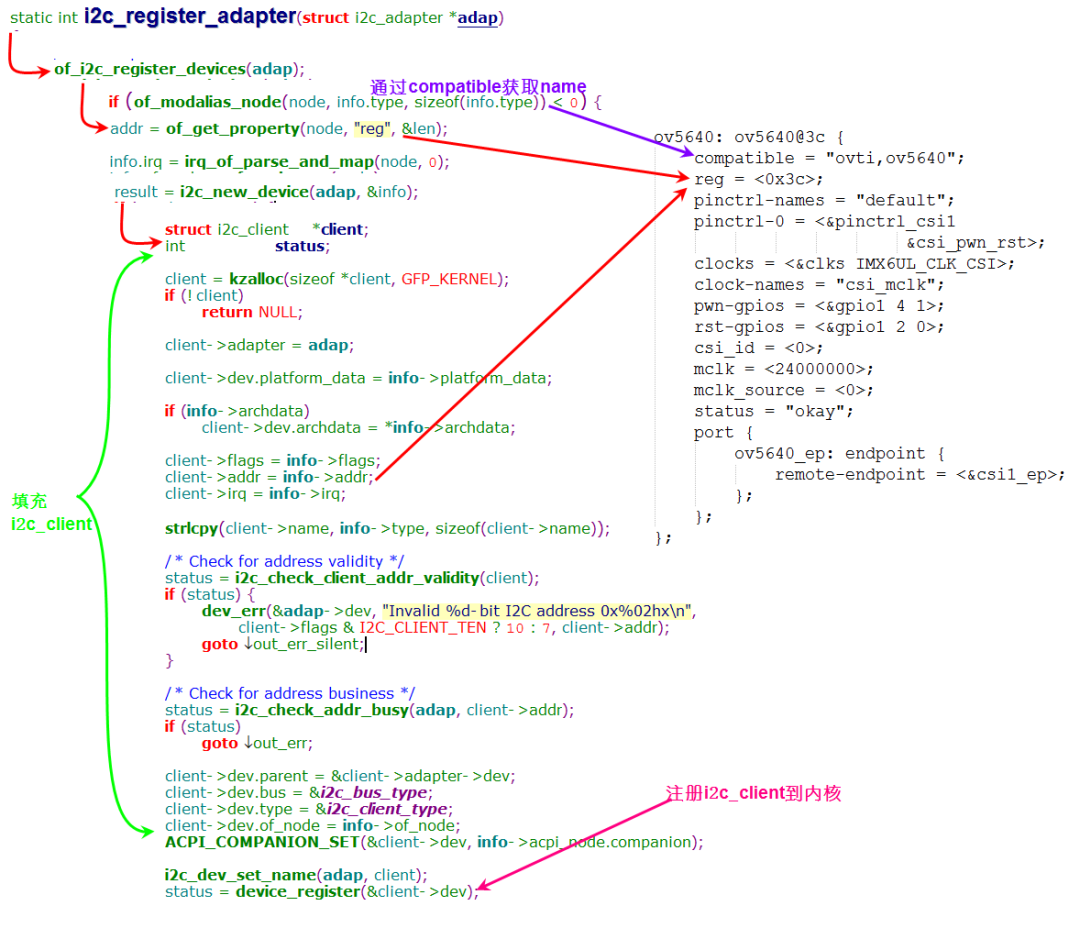

图2：Linux内核中I2C设备注册的核心代码流程

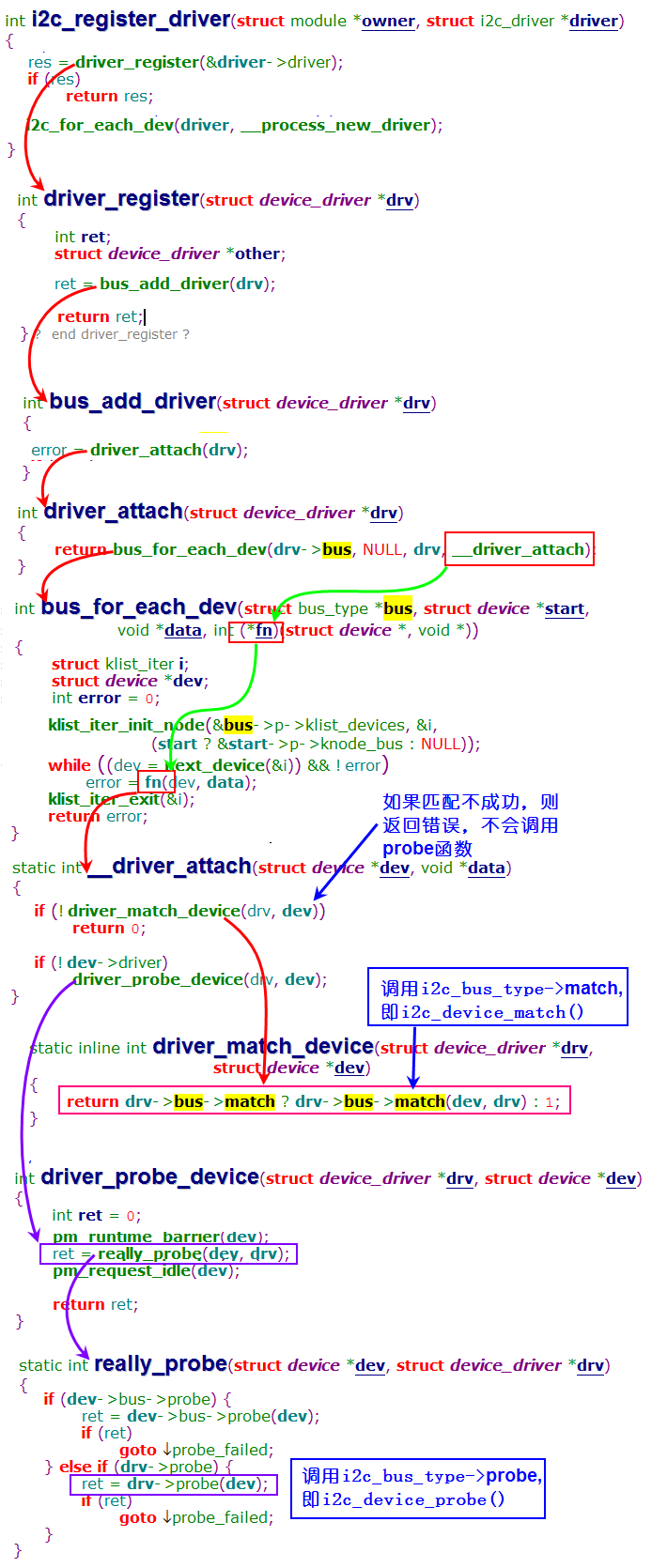

图3：Linux I2C驱动注册、设备匹配及probe调用的函数流程图

五、SPI 子系统

1. SPI 子系统架构？

• 硬件层：SPI 控制器驱动（如 spi-imx），实现 SPI 时序（CLK/MOSI/MISO/CS）、寄存器操作；
• 核心层：SPI 核心（spi-core），管理适配器、设备、驱动，提供传输接口；
• 设备层：spi_device（SPI 设备），包含片选号、传输模式、速率、设备树信息；
• 驱动层：spi_driver（SPI 设备驱动），实现 probe/remove、数据传输逻辑。

2. SPI 子系统实现？（核心逻辑）

1. 控制器注册：SPI 控制器驱动通过 spi_register_master 注册主控制器（spi_master）；
2. 设备注册：从设备树解析 SPI 子节点，创建 spi_device 并关联到 spi_master；
3. 驱动匹配：spi_driver 的 of_match_table 与 spi_device 的设备树节点匹配，调用 probe；
4. 数据传输：驱动通过 spi_transfer/spi_write/read 完成数据收发。

3. SPI 子系统的主要组件有哪些？

• spi_master：表示 SPI 控制器（主设备），管理一条 SPI 总线，提供时序驱动；
• spi_device：表示 SPI 从设备，包含片选号、传输速率、模式（CPOL/CPHA）、所属 master；
• spi_driver：SPI 设备驱动，包含匹配表、probe/remove、数据传输接口；
• spi_message：SPI 传输消息，包含多个 spi_transfer，支持链式传输；
• spi_transfer：单个 SPI 传输单元，描述传输方向、数据长度、缓冲区、片选控制。

4. SPI 设备驱动如何与设备匹配？

1. 设备树匹配（主流）：spi_driver 的 of_match_table 中 compatible 与设备树 SPI 子节点的 compatible 匹配；
2. ID 匹配：spi_driver 的 id_table（设备名）与 spi_device 的 modalias 匹配；
3. 名称匹配 ： spi_driver的 driver.name与 spi_device 的modalias匹配； 匹配成功后，内核调用 spi_driver的probe 函数，传入 spi_device 。

5. 如何在 SPI 驱动中进行数据传输？

// 构造传输结构体
struct spi_transfer t = {
    .tx_buf = tx_buf, // 发送缓冲区
    .rx_buf = rx_buf, // 接收缓冲区
    .len = 4,         // 传输长度
    .speed_hz = 1000000, // 速率1MHz
    .cs_change = 0,   // 传输后不释放CS
};
struct spi_message msg;
spi_message_init(&msg);
spi_message_add_tail(&t, &msg);
// 执行传输
spi_sync(spi, &msg);

六、设备树与驱动匹配

图4：Linux内核中platform_device等数据结构与设备树（Device Tree）节点的关联关系示意图

1. 设备树中的 compatible 属性有什么作用？

• 核心作用：驱动与设备的匹配关键字，是设备树匹配的核心依据；
• 格式规则：字符串格式为 “厂商名，设备名”（如 “nxp,s32k344-i2c”），可包含多个字符串（兼容不同驱动）；
• 匹配逻辑：驱动的 of_match_table 遍历 compatible 字符串列表，只要有一个匹配即触发 probe；
• 兼容性：支持 “向下兼容”（如新设备兼容旧驱动的 compatible 字符串）。

2. 驱动如何获取设备树中的属性？

通过内核 of_ 系列接口解析：

struct device_node *np = dev->of_node;
// 1. 获取整型属性
u32 reg_val;
of_property_read_u32(np, "reg", ®_val);
// 2. 获取字符串属性
char name[32];
of_property_read_string(np, "name", name);
// 3. 获取地址属性
struct resource res;
of_address_to_resource(np, 0, &res);
// 4. 获取数组属性
u32 arr[4];
of_property_read_u32_array(np, "data-arr", arr, 4);

3. 如何处理设备树中的 GPIO 描述？

1. 设备树描述格式：gpio = <&gpio控制器 引脚号 标志>;（如reset-gpio = <&gpioa 5 GPIO_ACTIVE_LOW>;）；
2. 驱动解析：

   // 方式1：直接获取GPIO编号
   int gpio = of_get_named_gpio(np, "reset-gpio", 0);
   // 方式2：获取gpio_desc（推荐，支持更多特性）
   struct gpio_desc *desc = gpiod_get_from_of_node(np, "reset-gpio", 0,
   GPIOD_OUT_HIGH, NULL);
   // 操作GPIO
   gpiod_set_value(desc, 0);
   // 释放
   gpiod_put(desc);

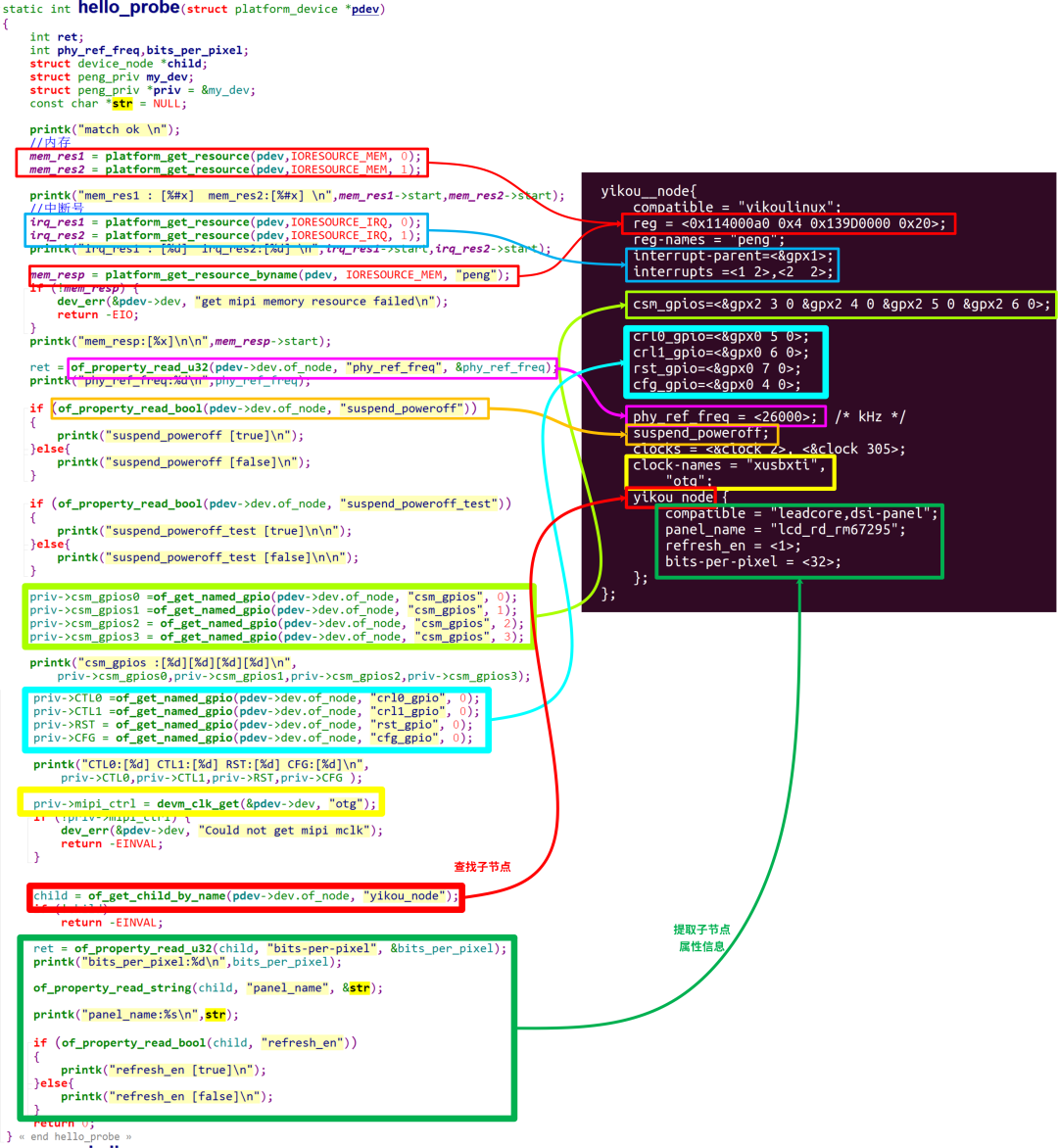

   图5：Linux设备驱动中从设备树节点解析并获取硬件参数（如phy_ref_freq, panel_name）的代码示例

七、驱动框架综合应用

1. 如何确保驱动资源的正确释放？

• *设备管理接口（devm_）**：优先使用 devm_kzalloc/devm_gpio_request/devm_request_irq，内核自动在设备卸载时释放资源，避免手动泄漏；
• remove/exit 函数：在驱动 remove（设备移除）/exit（模块卸载）函数中，释放未使用 devm 的资源（如手动分配的内存、注册的字符设备）；
• 错误回滚：probe 函数中，若某一步失败，回滚已分配的资源（如 goto 清理）；

示例：

int my_probe(...){
void *ptr = devm_kzalloc(dev, size, GFP_KERNEL);
int irq = devm_request_irq(dev, irq_num, handler, 0, "irq", dev);
if (irq < 0) return irq; // 自动释放ptr
// devm资源无需手动回滚
struct cdev *cdev = cdev_alloc();
if (!cdev) {
        ret = -ENOMEM;
goto err_cdev;
    }
return 0;
err_cdev:
// 手动释放非devm资源
        ret = -ENOMEM;
}

void my_remove(...){
// 仅释放非devm资源
    cdev_del(cdev);
}

2. 如何处理驱动的依赖关系？

• 模块依赖：通过 MODULE_DEPENDS 声明依赖模块（如MODULE_DEPENDS("i2c-core")），或 modprobe 时指定依赖；
• 总线依赖：确保驱动依赖的总线（如 I2C/spi）已加载，可在 probe 中检查总线状态；
• 硬件依赖：通过设备树 depends-on 属性，确保依赖设备先初始化；
• 运行时依赖：使用 devm_phandle_domain_attach/clk_prepare_enable 等接口，确保时钟 / 电源 / 复位等依赖资源就绪后，再初始化驱动；
• 加载顺序：通过 initcall_level（如 module_init/late_initcall）调整驱动加载顺序，核心依赖先加载。

3. 如何调试 Linux 驱动问题？

(1) 内核日志调试

• 核心工具：dmesg/cat /var/log/kern.log，驱动中用 dev_info/dev_err/pr_debug 打印日志；
• 动态调试：开启 CONFIG_DYNAMIC_DEBUG，通过 echo "file my_driver.c +p" > /sys/kernel/debug/dynamic_debug/control 打开调试日志。

(2) 硬件调试

• 示波器 / 逻辑分析仪：抓取总线时序（I2C/SPI/GPIO），排查电平异常、时序不匹配；
• 万用表：测量电源 / 引脚电平，排查短路、供电异常。

(3) 内核调试工具

• kgdb：内核远程调试，断点调试驱动代码；
• ftrace：跟踪函数调用（如 probe/remove）、中断执行时间；
• perf：分析驱动性能瓶颈（如 CPU 占用、函数耗时）；
• sysfs/procfs：导出驱动状态（如/sys/class/gpio//proc/interrupts），查看资源占用。掌握这些内核调试工具是深入理解操作系统原理的关键。

(4) 常见问题排查

• 匹配失败：检查设备树 compatible 与驱动 of_match_table 是否一致；
• probe 不执行：检查总线是否注册、设备是否存在、资源是否冲突；
• 数据传输失败：检查硬件时序、地址、校验位，打印传输数据缓冲区。
