嵌入式状态机架构深度解析：以C语言串口协议解析为例

编写嵌入式代码时，你是否常遇到这样的情况：一个功能反复修改后，层层嵌套的 if-else 语句变得难以理解，代码结构宛如一团乱麻？今天我们来探讨一种能够将你的代码从“意大利面逻辑”转变为“清晰流程图”的架构思维——状态机。这不是抽象的理论，而是能立刻投入使用的实用技术。

1. 经典的“if-else”困境

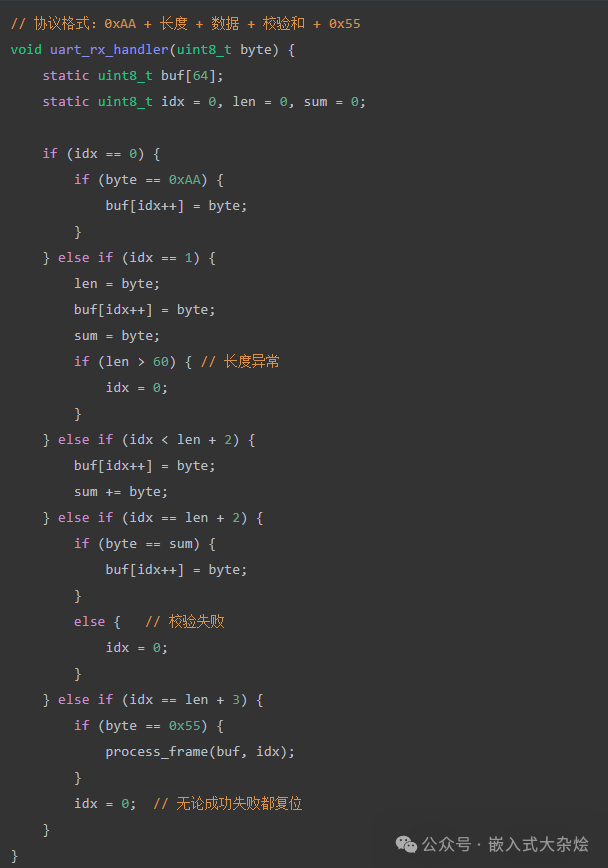

我们先来看一段典型的串口数据包解析代码。假设协议格式为：0xAA + 长度 + 数据 + 校验和 + 0x55。

这段代码能工作，但存在几个棘手的问题：

1. 边界条件易遗漏：缺乏对接收超时、数据中意外出现 0xAA、连续错帧等异常情况的完整处理。
2. 调试困难：当接收出现异常时，很难快速判断当前程序正处于哪个解析阶段（是在等长度，还是在收数据？）。
3. 扩展性差：如果协议需要升级（例如增加一个帧类型字段），就不得不在多处修改关于 idx 的判断逻辑。

状态机架构正是为解决此类 状态管理复杂性 而生的利器。

2. 状态机核心概念

状态机（Finite State Machine, FSM）是一种描述系统行为的数学模型。它将系统的运行过程抽象为 有限个状态，并定义在 事件触发下状态之间的转换规则。

可以把它想象成一套“剧本”：系统在任一时刻只能扮演一个“角色”（状态），当特定“剧情”（事件）发生时，它就按照剧本切换到下一个“角色”，并执行相应的“动作”。

2.1 状态机的四要素

一个完整的状态机包含四个核心要素：

• 状态（State）：系统在某一时刻的稳定运行模式。例如“空闲”、“运行中”、“故障”等。
• 事件（Event）：触发状态转换的外部输入或内部条件。例如按键按下、定时器超时、数据接收完成。
• 动作（Action）：状态转换时执行的操作。可以在进入状态时、退出状态时或在转换过程中执行。
• 转换（Transition）：定义当某个事件发生时，系统从当前状态切换到哪个下一状态的规则。

让我们用之前的串口协议来套用这四要素：

要素	串口接收示例
状态	等待帧头、接收长度、接收数据、校验、等待帧尾
事件	收到字节、超时、校验通过/失败
动作	存入缓冲区、累加校验和、调用处理函数
转换	收到0xAA时从“等待帧头”转换到“接收长度”

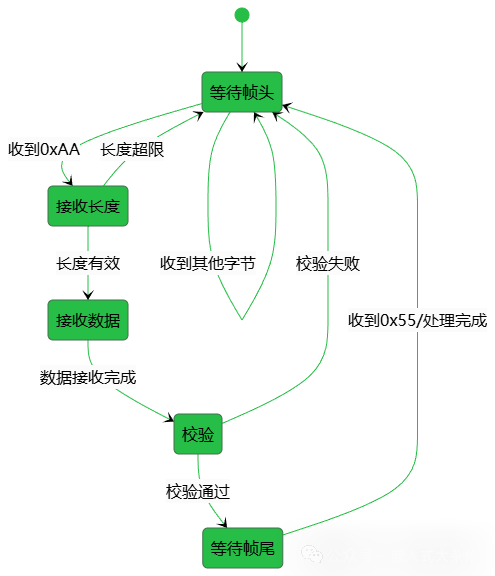

对应的状态转换流程如下图所示：

2.2 状态机的两种经典模型

• Moore型状态机：输出仅依赖于当前状态，与输入事件无关。例如，一个指示灯在“等待”状态时熄灭，在“接收”状态时闪烁，在“完成”状态时常亮——指示灯行为只由当前状态决定。
• Mealy型状态机：输出同时依赖于当前状态和输入事件。例如，在“接收数据”状态下，收到有效字节则执行“累加校验和”，收到无效字节则执行“报错计数”——同一状态，不同输入产生不同输出。

在实际的嵌入式项目中，我们通常采用混合型设计：用Moore型的思想处理状态进入/退出的固定动作，用Mealy型的思想处理状态内由不同事件触发的即时响应。

2.3 为什么嵌入式开发尤其需要状态机？

状态机特别擅长处理异步、事件驱动的逻辑，是简化嵌入式复杂流程的“瑞士军刀”。其典型应用场景包括：

• 通信协议解析：如定义“等待起始符→接收长度→接收数据→校验→完成”的清晰流程。
• 用户输入处理：设计“空闲→按下→消抖确认→释放”的状态流程，实现稳定可靠的按键检测。
• 设备状态管理：统一管理设备的生命周期（如上电自检、正常运行、休眠、故障），确保状态切换的合法性与安全性。
• 复杂时序控制：在传感器采样、电机驱动等需要严格分步执行的场景中，通过状态机结合定时器，可以避免使用阻塞延时，使代码更清晰、响应更及时。

嵌入式系统的三大特点使其与状态机天然契合：

1. 事件驱动：程序主要响应外部中断、定时器、传感器等异步事件。
2. 资源受限：状态机的表驱动实现方式，通常比深层的if-else嵌套更节省栈空间，逻辑也更清晰。
3. 实时性要求：明确的状态转换路径使得系统行为高度可预测，利于满足实时性约束。

3. 实战：用状态机重构串口接收模块

现在，我们运用状态机的思想来重构开篇那段串口协议解析代码。

3.1 显式定义状态和事件

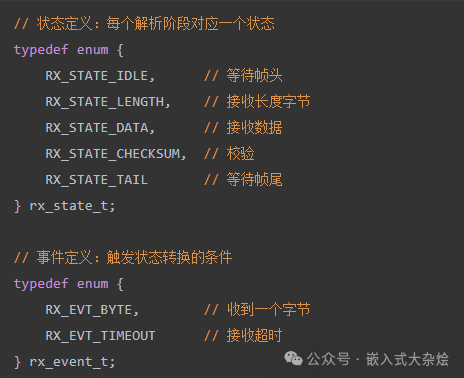

首先，将隐式的 idx 变量值判断，转化为显式的状态枚举，让“状态”这个概念在代码中一目了然。

3.2 定义协议参数与状态上下文

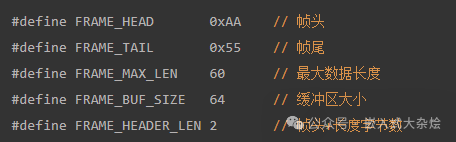

接着，定义协议相关的常量和一个用于保存状态机运行上下文的结构体。

3.3 实现原子化的状态处理函数

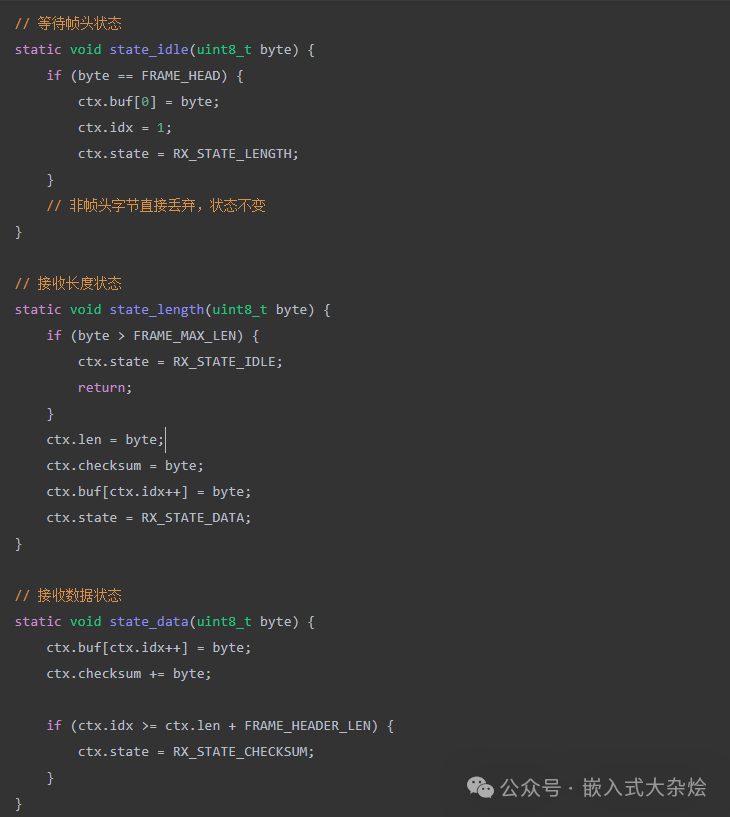

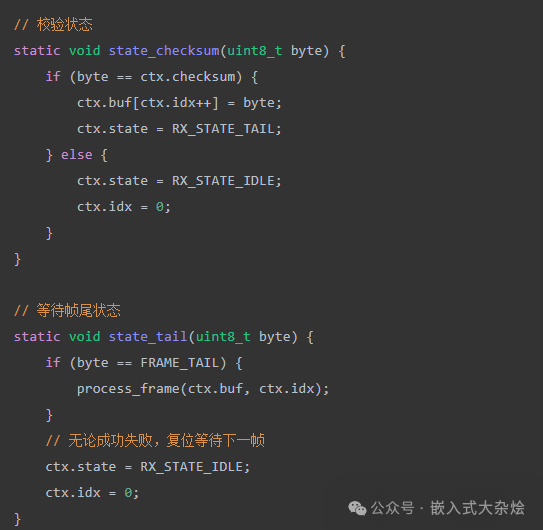

每个状态对应一个独立的处理函数，职责单一，只处理本状态该做的事。

3.4 构建状态机调度器

使用函数指针数组来实现状态查找与执行，替代庞大的 switch-case 语句，扩展性更优。

3.5 重构前后的核心对比

重构带来的最核心收益是：状态从隐式变为显式。

• 调试友好：不再需要根据 idx 的值去猜测解析阶段，直接查看 ctx.state 这个枚举值即可。
• 易于扩展：新增一个协议字段？只需增加一个状态枚举和对应的处理函数。
• 逻辑清晰：超时复位成为独立的函数，可在定时器中随时调用；每个状态函数都可以进行独立的单元测试。

4. 开源项目中的状态机典范

4.1 FreeRTOS 的任务状态管理

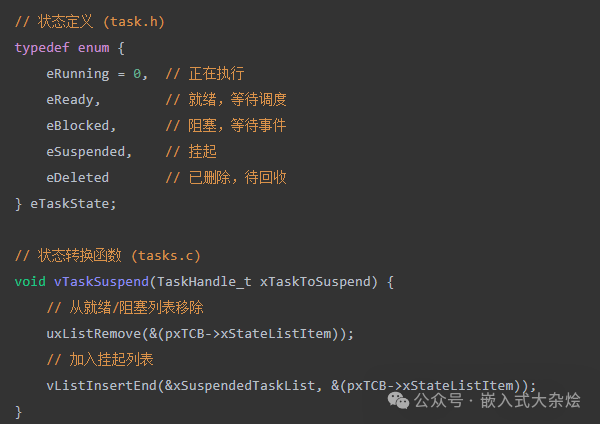

FreeRTOS 中每个任务的生命周期就是一个经典的状态机。其核心实现在 tasks.c 中，通过状态转换函数（如 vTaskSuspend）严格控制任务状态的迁移。

4.2 lwIP 协议栈的 TCP 状态机

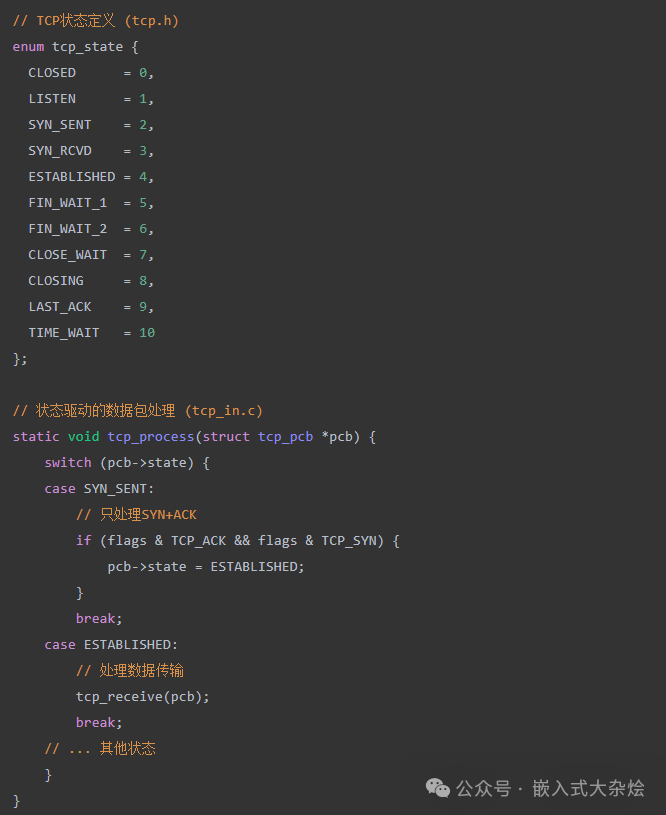

轻量级TCP/IP协议栈 lwIP 严格遵循 RFC 793 标准，实现了包括 LISTEN, SYN_SENT, ESTABLISHED, TIME_WAIT 等在内的11个TCP状态。其收包处理逻辑完全由当前连接状态驱动。

5. 嵌入式热门状态机框架选型

对于简单场景，手写状态机足矣。但对于复杂系统，使用成熟框架可以事半功倍。以下是几个嵌入式领域主流的状态机框架。

5.1 Zephyr SMF：极简的纯C状态机

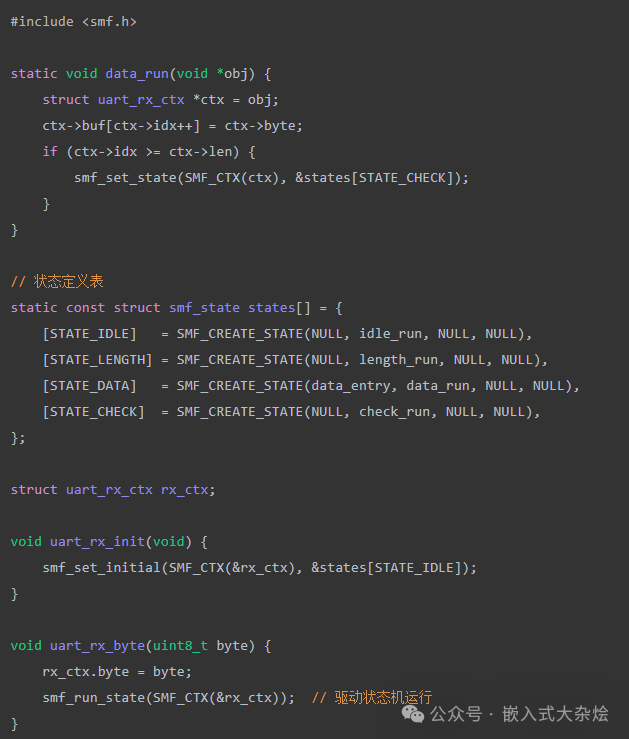

SMF 是 Zephyr RTOS 内置的轻量级框架，纯C实现，代码不到500行，却支持层次状态机，且可独立于Zephyr使用。

• 核心特点：API极简，支持状态进入/运行/退出回调，移植成本极低。
• 适用场景：追求极简的裸机或RTOS项目。

5.2 QP/C：专业的层次状态机(HSM)框架

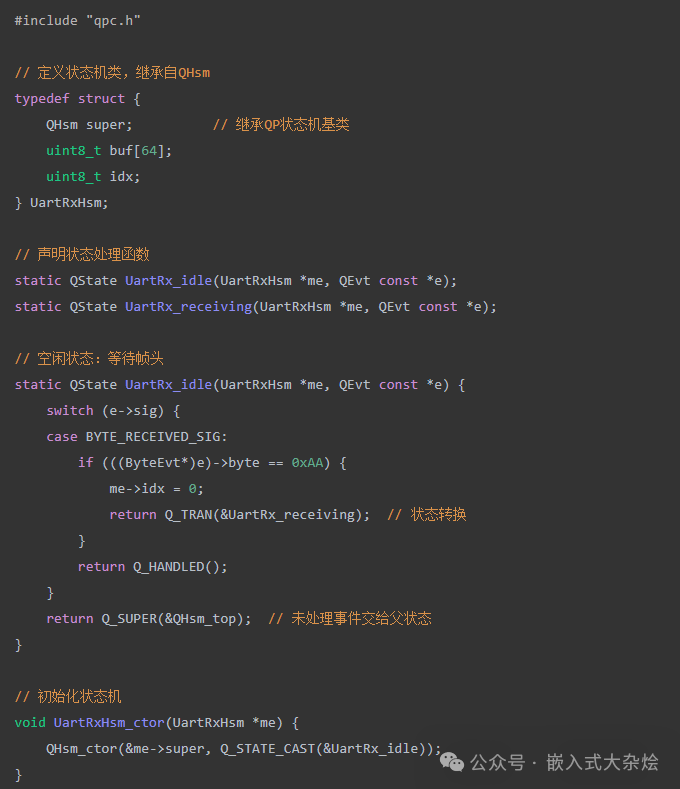

QP (Quantum Platform) 是嵌入式领域功能最完整的状态机框架，支持层次状态机和事件驱动架构，广泛应用于安全关键领域。

• 核心特点：支持状态嵌套与继承，内置事件队列和发布-订阅机制，资源占用极低。
• 适用场景：复杂的嵌入式系统、对可靠性要求极高的项目。

5.3 TinyFSM：轻量级的C++11状态机

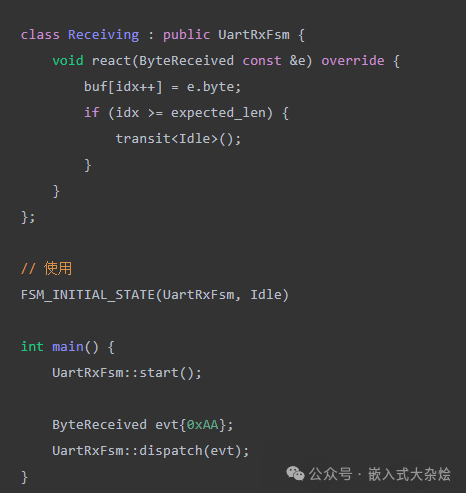

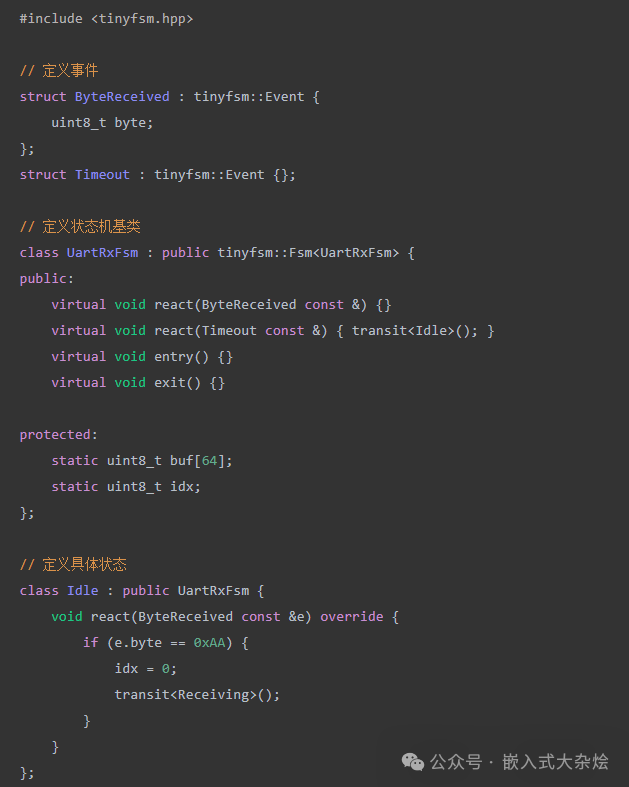

TinyFSM 是一个 header-only 的C++11状态机库，完全零依赖。

• 核心特点：单头文件，编译期类型安全，支持多状态机实例并行。
• 适用场景：采用现代C++的嵌入式项目，需要轻量级、类型安全的方案。

5.4 框架选型建议

• Zephyr SMF：追求极简、资源极度受限（ROM<1KB）的C项目。
• TinyFSM：使用现代C++、注重编译期安全性的轻量级项目。
• QP/C：系统复杂、需要层次状态机、事件队列等高级功能，且对可靠性有高要求的项目。

总结

状态机是管理事件驱动、多状态并存逻辑的优雅范式。对于嵌入式开发而言，它能够：

1. 显著降低复杂度：用清晰的状态转换表替代错综复杂的条件分支。
2. 大幅提升可测试性：每个状态及其转换都可以被独立验证。
3. 增强代码可维护性：新人通过状态图便能快速理解业务逻辑流。

掌握状态机思维，能让你在应对嵌入式系统复杂流程时更加得心应手。更多关于系统设计与架构的深度讨论，欢迎访问云栈社区进行交流。
