基于Nacos与云原生的轻量级任务调度方案JobFlow设计解析

写在前面

XXL-Job 是国内任务调度领域的标杆项目，其设计兼顾了易用性与功能完整性。但在全面采用 Nacos 和 Spring Cloud Alibaba 技术栈的架构中，我们观察到了一些架构层面的摩擦点：XXL-Job 拥有独立的注册中心和配置存储，这与 Nacos 体系存在功能重叠。这并非设计缺陷，而是不同架构演进阶段的自然差异。

由此，我们开始思考一个问题：在云原生时代，中间件应该是一个独立的“平台”，还是可以内嵌的“能力模块”？ JobFlow 正是基于这一思考而诞生的方案。

在 Nacos 体系下遇到的挑战

当技术栈确定以 Nacos 作为服务发现与配置中心后，使用 XXL-Job 会面临一些架构上的摩擦。这并非 XXL-Job 本身的问题，而是两套系统设计假设不同所致。

挑战一：两套注册中心导致状态不一致

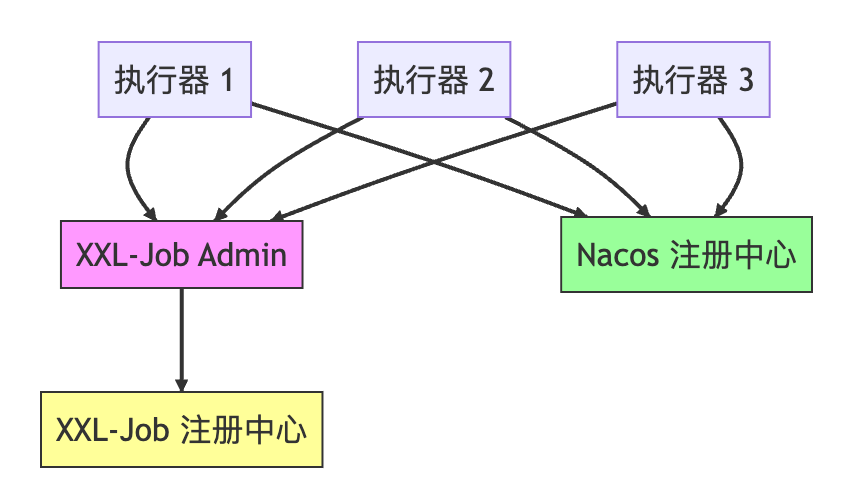

当前典型的架构如下图所示：

同一个执行器实例需要向两个独立的注册中心汇报状态。这就带来了一个核心问题：两个注册中心的状态可能不一致。

举一个实际运维场景：

假设你的某个服务实例内存占用异常升高，怀疑存在内存泄漏，需要执行 JVM Heap Dump 进行分析。于是，你在 Nacos 控制台手动将该实例下线，以避免新的业务流量打入。

运维人员：在 Nacos 控制台点击“下线”按钮。
Nacos：实例状态已更新为“下线” ✓
运维人员：放心开始执行 Dump 操作。
XXL-Job Admin：触发一个定时任务，调度到了这个“已下线”的实例。
运维人员：？？？

为什么会这样？因为 XXL-Job 自有的注册中心仍然认为这个实例是在线的。你在 Nacos 上的操作，XXL-Job 无从感知。

类似的问题还有：

• 实例因网络短暂抖动，在 Nacos 健康检查中被标记为不健康，但在 XXL-Job 注册中心里仍是健康状态。
• 实例重启后，在 Nacos 迅速重新注册成功，但 XXL-Job 可能还未及时更新，仍认为其处于离线状态。
• 进行灰度发布时，在 Nacos 上通过权重控制流量，但 XXL-Job 的调度依旧按照原有的实例列表平均分配。

两套系统各自为政，状态不同步，给运维带来了额外的心智负担和风险。

挑战二：可观测性存在断层

在现有的调度体系中，调度与执行是割裂的：

调度器触发任务 --> 执行器执行业务 --> 出现问题
      |                 |              |
   Admin日志        执行器日志      问题到底出在哪一环？

要排查一次失败的任务执行，你需要：

1. 登录 XXL-Job Admin 后台，查看调度日志和触发记录。
2. 找到对应的执行器服务，去查询其应用日志。
3. 依靠时间戳人工对齐两边日志，并祈祷两个服务器的时钟是同步的。

由于缺乏一个贯穿始终的 TraceId，排查问题如同大海捞针，效率低下。

挑战三：分片任务缺乏强一致性保障

XXL-Job 的分片机制是“建议式”的。执行器在代码中获取分片参数，然后自行计算需要处理的数据范围：

// 执行器端获取分片参数
int shardIndex = XxlJobHelper.getShardIndex();  // 例如：0
int shardTotal = XxlJobHelper.getShardTotal();  // 例如：10

// 开发者自行根据参数计算处理范围
List<Order> orders = orderDao.findByIdMod(shardIndex, shardTotal);

这里存在一个问题：整个过程没有分布式锁的保护，在某些边界情况下，两个执行器实例可能同时处理同一批数据。

在生产环境中曾遇到过这样的场景：

某个执行器实例因故障重启，XXL-Job Admin 认为它已下线，并将其负责的分片重新分配给了其他实例。然而，该实例快速恢复后，可能仍在处理自己内存中“旧”的分片任务，导致数据被重复处理。

核心设计理念：中间件即业务

在阐述具体方案前，有必要先厘清背后的设计理念。这关乎于我们如何看待现代架构中的中间件。

从“重型中间件”到“轻量级能力”

在传统架构思维中，中间件往往作为一个“外挂”系统存在：

业务层：订单服务、用户服务...（一系列微服务）
   ↓ 通过RPC/HTTP调用
中间件层：XXL-Job Admin（需独立部署、独立运维、独立监控）

这种架构带来了明显的“屏障”：

• 中间件平台需要单独部署集群和维护一套配置。
• 监控告警体系需要单独对接和配置。
• 日志系统需要额外打通，才能汇聚调度与执行的日志。
• 配置管理（如线程池大小、超时时间）需要另一套维护流程。
• 业务研发团队与中间件平台团队可能分离，协同成本高。

但在云原生时代，这些屏障在很大程度上是可以被消除的。

JobFlow 倡导的理念是：中间件即业务。

业务层：订单服务、用户服务、JobFlow调度器...
         ↓
   它们都是对等的微服务，共享同一套技术体系。

调度能力不再是一个高高在上的独立“平台”，而是转化为业务体系内的一种“能力模块”：

• 相同的部署模式：全部容器化，通过 K8s 统一编排和管理。
• 统一的监控告警：直接复用已有的 Prometheus、Grafana 监控栈。
• 一致的配置管理：调度器自身的配置（如线程池参数）也存放在 Nacos Config，支持动态刷新。
• 集成的日志收集：日志通过统一的 ELK 或 Loki 链路收集，利用 TraceId 轻松串联。
• 统一的维护团队：由业务研发团队自主维护，减少跨团队协作成本。

中间件不再是外挂的系统，而是内嵌在业务架构中的能力组件。

这种理念带来诸多好处：

• 架构统一：技术栈和运维模式一致，降低学习和认知成本。
• 基础设施复用：无需为中间件搭建独立的基础设施，显著降低运维成本。
• 状态一致：服务实例的生命周期由统一的注册中心（Nacos）管理，彻底避免“Nacos 显示下线但调度依然生效”的割裂状态。
• 团队自主可控：业务团队对调度能力拥有完全的控制权，迭代更敏捷。

因此，JobFlow 的战略定位很明确：并非要打造一个取代所有场景的通用调度平台，而是探索如何让调度能力更优雅地融入已有的微服务技术体系。

实现路径：做减法与做加法

做减法：剔除冗余组件

既然已拥有强大的 Nacos，就无需再维护一套独立的注册中心：

• 移除自建注册中心：执行器的服务发现完全依托于 Nacos Service Discovery。
• 精简数据库职责：MySQL 仅存储任务定义、执行记录和审计日志，不再承担服务注册信息的存储功能。

做加法：增强核心能力

在去除冗余的同时，针对现有痛点进行能力增强：

• 内置全链路追踪：调度器生成全局 TraceId，并贯穿整个任务执行链路。
• 实现真正的分片：提供由分布式锁保护的、有状态、可恢复的强一致性分片机制。
• 引入智能重试策略：支持指数退避等高级重试机制，并集成死信队列处理彻底失败的任务。
• 调度器配置云原生化：利用 Nacos Config 管理调度器运行时配置（线程池、超时时间等），支持动态调整、多实例共享和版本回滚。
• 共享基础设施：作为标准微服务部署，天然复用 Actuator 健康检查、Prometheus 指标暴露、日志收集等现有设施。
• 提供开箱即用的监控指标：暴露标准的 Prometheus 指标，便于监控调度性能与健康度。
• 提供完备的 RESTful API：支持手动触发、任务状态查询、失败重试等运维操作。

JobFlow 架构设计

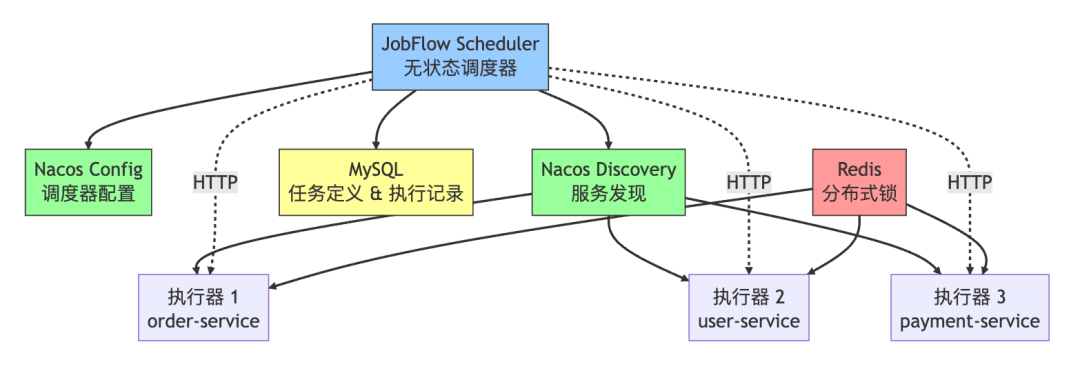

整体架构

架构变得非常清晰，核心只有三个部分：

• Nacos：统一的服务发现与配置中心，作为整个体系的基石。
• JobFlow Scheduler：一个轻量级的无状态调度器服务。
• MySQL：用于存储任务定义、执行记录和审计日志。

关键在于：JobFlow Scheduler 本身就是一个普通的微服务。 它通过标准方式部署，自动复用现成的 Prometheus 监控、Actuator 管理端点、统一告警和日志收集链路，实现了运维成本的趋近于零。

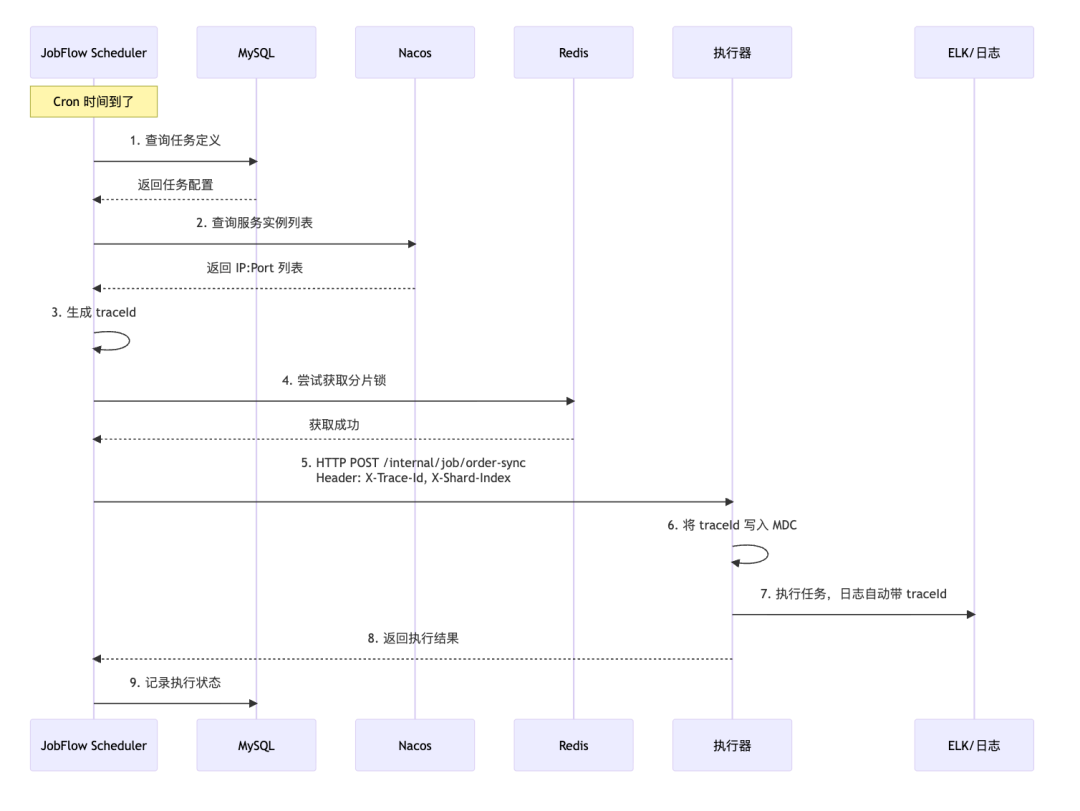

任务调用流程

流程中的几个关键点：

1. 调度器在触发任务时，会生成一个全局唯一的 traceId。
2. 该 traceId 通过 HTTP Header 传递给执行器。
3. 执行器将 traceId 写入 MDC（Mapped Diagnostic Context）日志上下文。
4. 此后，执行器业务逻辑中的所有日志都会自动携带此 traceId。
5. 在 ELK 等日志平台中，只需搜索这个 traceId，即可一次性获取从调度触发到业务执行完毕的完整日志链路，极大提升了排查效率。

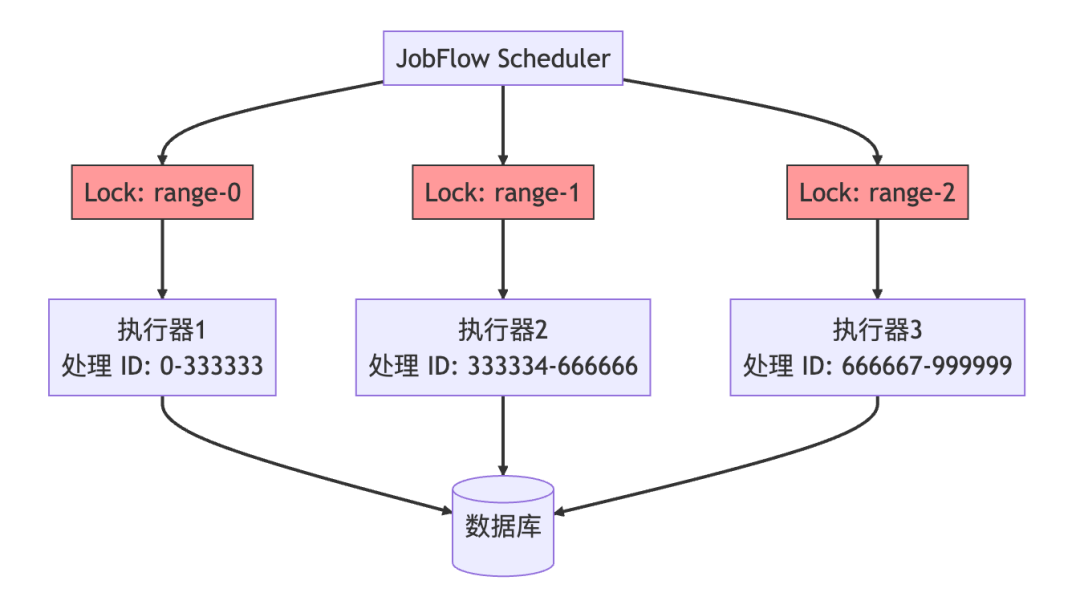

分片调度机制

这不再是“建议你处理哪一段数据”，而是明确指派并锁定一个具体的数据范围。调度器会计算好每个分片对应的精确数据区间（如 ID 0-333333），并将该区间与一个唯一的分布式锁绑定，一同下发给执行器。执行器必须成功获取锁后才能处理该区间数据，从而保证了同一份数据绝不会被多个实例同时处理。

关键特性详解

特性一：全链路 TraceId

这是提升可观测性的核心特性。调度器生成 TraceId 并通过 HTTP 头传递给执行器。

// JobFlow Scheduler 调度器端
String traceId = UUID.randomUUID().toString();
HttpHeaders headers = new HttpHeaders();
headers.set("X-Trace-Id", traceId);
headers.set("X-Shard-Index", "0");
headers.set("X-Shard-Total", "10");
// 调用执行器
restTemplate.postForEntity(url, new HttpEntity<>(params, headers), JobResult.class);

执行器接收后，将其注入日志上下文：

// 执行器端
@PostMapping("/internal/job/{jobName}")
public JobResult execute(@RequestHeader("X-Trace-Id") String traceId, ...) {
    MDC.put("traceId", traceId); // 关键：注入MDC
    try {
        log.info("开始执行任务"); // 此条日志会自动附带 traceId
        // ... 执行业务逻辑
        return JobResult.success();
    } finally {
        MDC.clear();
    }
}

如此一来，在日志系统中搜索 traceId，你可以立刻看到：

• 调度器在何时触发。
• 调用了哪个执行器实例（IP:Port）。
• 执行器处理了哪些业务数据。
• 执行过程中是否有错误，错误堆栈是什么。
  一个 traceId 贯穿始终，将排查问题的效率提升一个数量级。

特性二：强一致性分片

调度器明确分配数据范围，并辅以分布式锁确保唯一性。

// 调度器计算并分配分片范围
int totalRecords = 1000000;
int shardTotal = 10;
int rangeSize = totalRecords / shardTotal;

for (int i = 0; i < shardTotal; i++) {
    long startId = i * rangeSize;
    long endId = (i + 1) * rangeSize - 1;

    // 为每个分片范围生成唯一的锁键
    String lockKey = String.format("lock:job:order-sync:range:%d-%d", startId, endId);

    JobRequest request = new JobRequest();
    request.setTraceId(traceId);
    request.setStartId(startId); // 明确起始ID
    request.setEndId(endId);     // 明确结束ID
    request.setLockKey(lockKey); // 附上锁标识

    executeAsync(instance, request); // 异步调用执行器
}

执行器接收到明确的范围和锁标识后，首先尝试获取锁：

@PostMapping("/internal/job/order-sync")
public JobResult sync(
    @RequestHeader("X-Start-Id") Long startId,
    @RequestHeader("X-End-Id") Long endId,
    @RequestHeader("X-Lock-Key") String lockKey
) {
    // 1. 先尝试获取分布式锁
    boolean locked = redisLock.tryLock(lockKey, 60, TimeUnit.SECONDS);
    if (!locked) {
        log.warn("分片范围 {}-{} 已被其他实例锁定", startId, endId);
        return JobResult.skip("已有其他实例处理");
    }

    try {
        // 2. 安全地处理指定范围的数据
        List<Order> orders = orderDao.findByIdBetween(startId, endId);
        // ... 业务处理逻辑
        return JobResult.success();
    } finally {
        // 3. 处理完毕释放锁
        redisLock.unlock(lockKey);
    }
}

这种机制确保了：

• 每个分片有精确、无歧义的数据边界。
• 同一时刻，一个数据分片只被一个执行器实例处理。
• 即使执行器实例意外重启，由于锁的保护，分片任务也不会被混乱执行。

特性三：智能重试策略

任务执行失败后，并非简单地进行固定间隔重试，而是采用指数退避等更智能的策略。

# 重试配置 (可配置在Nacos中)
retry:
  max: 5                  # 最大重试次数
  backoff: EXPONENTIAL    # 退避策略：指数型
  initialDelay: 1s        # 初始延迟
  maxDelay: 5m            # 最大延迟上限

调度器中的重试逻辑：

public void scheduleRetry(JobExecution execution) {
    int retryCount = execution.getRetryCount();
    if (retryCount >= maxRetry) {
        // 超过最大重试次数，转入死信队列等待人工干预
        deadLetterQueue.send(execution);
        return;
    }

    // 计算延迟时间：1s, 2s, 4s, 8s, 16s... 但不超过maxDelay
    long delay = Math.min(
        initialDelay * (1 << retryCount), // 指数计算
        maxDelay
    );

    // 调度延迟重试
    scheduler.schedule(() -> {
        retry(execution);
    }, delay, TimeUnit.SECONDS);
}

特性四：调度器配置云原生化

JobFlow Scheduler 自身的运行配置完全交由 Nacos Config 管理，享受云原生配置管理的所有优势。

# Nacos Config 配置项: jobflow-scheduler.yaml
jobflow:
  scheduler:
    thread-pool-size: 20   # 调度线程池大小，支持动态调优
    timeout: 300           # 任务默认超时时间(秒)
    max-retry: 3           # 默认重试次数

  executor:
    connect-timeout: 5000  # HTTP调用连接超时
    read-timeout: 30000    # HTTP调用读取超时

  redis:
    lock-timeout: 60       # 分片锁默认持有时间(秒)

  compensation:
    enabled: true          # 是否启用补偿任务
    interval: 60000        # 补偿任务扫描间隔(毫秒)
    stuck-threshold: 600000 # 任务卡住判定阈值(10分钟)

这样做的好处显而易见：

1. 动态调整，无需重启：业务高峰时段，发现调度器压力大，可直接在 Nacos 控制台将 thread-pool-size 从 20 调整为 50，配置实时推送生效，调度能力即刻提升。
2. 多实例配置共享：当你部署了多个调度器实例以实现高可用时，只需在 Nacos 修改一次配置，所有实例会同时收到更新，保持配置一致。
3. 完善的版本管理与回滚：所有配置变更在 Nacos 中都有历史版本记录。如果某次参数调整导致问题，可以一键快速回滚到上一个稳定版本。

注意：这里管理的是调度器自身运行时的配置（如资源参数、超时规则）。任务的定义（任务名、CRON表达式、所属服务等）仍然通过 API 或管理界面维护，并持久化在数据库中。

特性五：精简清晰的数据库设计

MySQL 中只存储最核心、最必要的状态信息，职责清晰。

-- 1. 任务定义表
CREATE TABLE job_definition (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    job_name VARCHAR(100) UNIQUE,      -- 任务名称
    service_name VARCHAR(100),         -- 所属微服务名 (用于Nacos发现)
    handler VARCHAR(100),              -- 执行器中的处理器名
    cron VARCHAR(100),                 -- CRON表达式
    enabled BOOLEAN DEFAULT TRUE,      -- 是否启用
    created_at TIMESTAMP,
    updated_at TIMESTAMP
);

-- 2. 任务执行记录表
CREATE TABLE job_execution (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    job_name VARCHAR(100) NOT NULL,    -- 关联的任务名
    trace_id VARCHAR(64) NOT NULL UNIQUE, -- 全链路唯一标识
    trigger_time TIMESTAMP NOT NULL,   -- 触发时间
    finish_time TIMESTAMP,             -- 完成时间
    status VARCHAR(20) NOT NULL,       -- 状态: PENDING/RUNNING/SUCCESS/FAILED
    retry_count INT DEFAULT 0,         -- 已重试次数
    result_message TEXT,               -- 执行结果或错误信息
    INDEX idx_trace (trace_id),        -- 便于按traceId查询
    INDEX idx_job_time (job_name, trigger_time) -- 便于按任务查历史
);

数据库的职责被严格限定为：

• 存储任务定义（通过管理API操作）。
• 记录执行状态与元数据（用于状态查询和报表）。
• 保存审计日志（满足合规要求）。

而以下数据则存储在其他更合适的组件中：

• 服务实例信息 -> Nacos Service Discovery
• 调度器运行时配置 -> Nacos Config
• 详细的执行过程日志 -> ELK (通过 TraceId 关联查询)

这样的设计使得数据库负载轻量化，查询高效，且各组件各司其职。

常见疑问解答

问题一：如果 Nacos 注册中心挂了，调度是否完全瘫痪？

答：如果 Nacos 集群完全不可用，那么基于其进行服务发现的所有微服务（包括业务服务和调度器）之间的调用都会受到影响。此时，任务调度并非需要最高优先保障的环节。

不过，我们可以在客户端（调度器）实现简单的降级策略，例如使用本地缓存：

@Service
public class ExecutorDiscovery {
    // 使用Guava Cache等构建本地缓存
    private LoadingCache<String, List<String>> cache = CacheBuilder.newBuilder()
            .expireAfterWrite(5, TimeUnit.MINUTES) // 缓存5分钟
            .build(key -> namingService.getAllInstances(key));

    public List<String> getInstances(String serviceName) {
        try {
            return namingService.getAllInstances(serviceName);
        } catch (NacosException e) {
            log.warn("Nacos 服务发现暂时不可用，使用本地缓存实例列表");
            return cache.getIfPresent(serviceName); // 降级：返回缓存的实例列表
        }
    }
}

这样，在 Nacos 短暂网络波动或重启期间，调度器仍能基于最近已知的健康实例列表进行任务调度，保障一定的可用性。

问题二：数据库写入失败，导致调度状态与实际不一致怎么办？

答：采用最终一致性模型来处理此类问题。核心思想是异步更新状态，并通过补偿任务修复异常。

// 1. 调度开始时，先快速写入一个初始状态（PENDING）
jobExecutionDao.insert(new JobExecution()
        .setTraceId(traceId)
        .setStatus("PENDING")
        .setTriggerTime(now));

// 2. 异步执行任务调用，避免数据库事务阻塞网络IO
CompletableFuture.runAsync(() -> {
    try {
        JobResult result = executeJob(executor, request);
        // 3. 调用成功或失败后，异步更新最终状态
        jobExecutionDao.updateStatus(traceId, result.getStatus());
    } catch (Exception e) {
        // 4. 即使调用过程异常，也标记为失败
        jobExecutionDao.updateStatus(traceId, "FAILED");
    }
});

// 5. 后台定时补偿任务，修复“卡住”的记录
@Scheduled(fixedDelay = 60000)
public void fixStuckExecutions() {
    // 查找状态为 PENDING 但超过10分钟未更新的记录
    List<JobExecution> stuck = jobExecutionDao.findStuckExecutions();
    for (JobExecution exec : stuck) {
        // 可以根据 traceId 去ELK日志系统查询该任务的实际执行结果
        // 如果日志显示已成功，则更新状态为 SUCCESS；若失败则更新为 FAILED；否则标记为 TIMEOUT
        reconcileExecution(exec);
    }
}

即使因为数据库压力导致状态更新延迟或失败，运维人员也可以通过 traceId 在日志系统中定位到该次任务的实际执行情况，系统本身也有补偿机制自动修复状态。

问题三：没有可视化管理界面，如何运维？

答：在初期，我们可以提供一套完整的 RESTful API 来满足核心的运维需求，后期再逐步开发功能丰富的管理界面。

@RestController
@RequestMapping("/api/jobs")
public class JobController {

    // 手动立即触发一次任务
    @PostMapping("/{name}/trigger")
    public JobResult trigger(@PathVariable String name) {
        return jobService.triggerNow(name);
    }

    // 分页查询某个任务的执行历史
    @GetMapping("/{name}/executions")
    public Page<JobExecution> history(
            @PathVariable String name,
            @RequestParam int page,
            @RequestParam int size) {
        return jobExecutionDao.findByJobName(name, PageRequest.of(page, size));
    }

    // 根据 traceId 查询某次执行的详细记录
    @GetMapping("/executions/{traceId}")
    public JobExecution detail(@PathVariable String traceId) {
        return jobExecutionDao.findByTraceId(traceId);
    }

    // 对失败的任务执行记录进行手动重试
    @PostMapping("/executions/{traceId}/retry")
    public JobResult retry(@PathVariable String traceId) {
        return jobService.retry(traceId);
    }
}

配合 Swagger/OpenAPI 自动生成的文档界面，这些 API 足以支持任务的手动触发、状态查询、历史回溯和失败重试等日常运维操作。待方案稳定后，可以基于这些 API 快速构建一个 Vue/React 管理后台。

问题四：如何保证调度器自身的高可用？

答：JobFlow Scheduler 被设计为无状态服务，这是实现高可用的基础。你可以像部署普通微服务一样，部署多个调度器实例。

为了避免多个实例同时触发同一个定时任务，需要引入分布式协调机制。一种简单可靠的方式是使用分布式锁：

@Service
public class DistributedJobScheduler {
    @Scheduled(cron = "0 */1 * * * ?") // 每分钟执行一次
    public void scheduledTrigger() {
        List<JobConfig> jobs = getEnabledJobs();
        for (JobConfig job : jobs) {
            // 为每个任务尝试获取一把分布式锁，例如使用Redis
            String lockKey = "lock:schedule:" + job.getName();
            boolean locked = redisLock.tryLock(lockKey, 10, TimeUnit.SECONDS);
            if (locked) {
                try {
                    trigger(job); // 抢到锁的实例执行调度
                } finally {
                    redisLock.unlock(lockKey);
                }
            }
            // 没抢到锁的实例自动跳过，等待下次调度周期
        }
    }
}

或者，可以采用更优雅的一致性哈希分配策略，让每个调度器实例固定负责一部分任务，减少锁竞争：

public boolean isMyResponsibility(String jobName) {
    int hash = jobName.hashCode();
    List<String> schedulerInstances = getSchedulerInstances(); // 从Nacos获取所有调度器实例
    String responsibleInstance = consistentHash.get(schedulerInstances, hash);
    return responsibleInstance.equals(myInstanceId); // 判断当前实例是否该任务的负责者
}

// 在调度循环中
if (isMyResponsibility(job.getName())) {
    trigger(job); // 只有负责该任务的实例才会触发
}

总结

JobFlow 更多是一种思路的探讨和原型设计，其核心价值在于传递一个理念：中间件即业务。

在云原生架构深入人心的今天，像任务调度这样的基础能力，或许不必再被塑造成一个需要独立部署、独立运维的“重型平台”。它可以转化为一个内嵌在微服务体系中的轻量级能力模块，与业务服务共享同一套技术栈、部署模式、监控体系和运维流程。

本文并非旨在替代 XXL-Job。XXL-Job 在通用性、功能完整性和社区生态上有着不可替代的优势，适用于绝大多数场景。JobFlow 的思路则更侧重于服务那些已经深度拥抱 Nacos 和 Spring Cloud Alibaba 技术栈，并对架构一致性、可观测性有更高要求的团队。

它的优势体现在：

• 更契合云原生生态：彻底复用 Nacos 体系，避免维护两套注册/配置中心，架构统一，运维成本低。
• 更强的可观测性：通过贯穿始终的 TraceId，将调度、执行、日志无缝串联，问题排查效率倍增。
• 更严谨的数据一致性：提供由分布式锁保护的强一致性分片机制，避免数据重复处理。

技术方案的价值常常在于思辨与碰撞。我们分享 JobFlow 的设计，是希望抛砖引玉，激发更多关于如何在云原生环境下构建更优雅、更内聚的基础设施的思考。或许这个思路存在未曾考虑的缺陷，或许你有更精妙的解决方案，欢迎在 云栈社区 等相关技术论坛进行深入的交流和讨论。最后，我们由衷感谢许雪里老师及 XXL-Job 开源社区，正是这些优秀的项目为我们提供了坚实的基石和前进的参照。
