Nginx核心知识：Memcached、WebSocket与gRPC反向代理场景实践

在上一章《Nginx | 核心知识150讲，百万并发下性能优化之前端静态缓存、后端动态缓存实践笔记》中，我们介绍了Nginx在HTTP反向代理中与缓存相关的指令，并通过缓存机制实践优化了网站的访问速度，以及如何在上游服务器异常时避免网络波动带来的影响。

本章将继续介绍Nginx在其它反向代理场景下的指令，例如针对uwsgi、fastcgi、scgi以及MEMCACHED等协议的反向代理。我们将分别实践在Memcached反向代理场景下，如何通过Nginx转发请求到Memcached服务；在Websocket反向代理场景下，如何通过Nginx实现Websocket协议的转发；以及在gRPC反向代理场景下，如何通过Nginx实现gRPC协议的转发。

反向代理指令功能对照表

本小节将主要提供HTTP反向代理与uwsgi、fastcgi、scgi反向代理的相关指令功能对照表，方便运维开发人员快速查阅Nginx在不同场景下的反向代理指令，从而有效提升工作效率。

下述内容将按照指令功能进行分类、归纳，并以表格的形式呈现Nginx反向代理指令的功能对照表。

1.构造请求内容

功能\类别	http	uwsgi	fastcgi	scgi
指定上游服务	proxy_pass	uwsgi_pass	fastcgi_pass	scgi_pass
是否传递请求头部	proxy_pass_request_headers	uwsgi_pass_request_headers	fastcgi_pass_request_headers	scgi_pass_request_headers
是否传递请求包体	proxy_pass_request_body	uwsgi_pass_request_body	fastcgi_pass_request_body	scgi_pass_request_body
指定请求方法	proxy_method	-	-	-
指定请求协议	proxy_http_version	-	-	-
增改请求头部	proxy_set_header	-	-	-
更改请求包体	proxy_set_body	-	-	-
是否缓存请求包体	proxy_request_buffering	uwsgi_request_buffering	fastcgi_request_buffering	scgi_request_buffering

2.建立连接与请求发送

功能\类别	http	uwsgi	fastcgi	scgi
连接绑定地址	proxy_bind	uwsgi_bind	fastcgi_bind	scgi_bind
连接超时时间	proxy_connect_timeout	uwsgi_connect_timeout	fastcgi_connect_timeout	scgi_connect_timeout
是否使用TCP会话保持	proxy_socket_keepalive	uwsgi_socket_keepalive	fastcgi_socket_keepalive	scgi_socket_keepalive
忽略客户端中断连接	proxy_ignore_client_abort	uwsgi_ignore_client_abort	fastcgi_ignore_client_abort	scgi_ignore_client_abort
设置HTTP头部哈希表桶大小	proxy_headers_hash_bucket_size	-	-	-
设置HTTP头部哈希表最大大小	proxy_headers_hash_max_size	-	-	-
发送请求超时时间	proxy_send_timeout	uwsgi_send_timeout	fastcgi_send_timeout	scgi_send_timeout

3.接收处理上游响应

功能\类别	http	uwsgi	fastcgi	scgi
是否缓存上游响应包体	proxy_buffering	uwsgi_buffering	fastcgi_buffering	scgi_buffering
存放上游响应的临时目录	proxy_temp_path	uwsgi_temp_path	fastcgi_temp_path	scgi_temp_path
临时文件写缓存大小	proxy_temp_file_write_size	uwsgi_temp_file_write_size	fastcgi_temp_file_write_size	scgi_temp_file_write_size
临时文件最大大小	proxy_max_temp_file_size	uwsgi_max_temp_file_size	fastcgi_max_temp_file_size	scgi_max_temp_file_size
接收响应头部缓存大小	proxy_buffer_size	uwsgi_buffer_size	fastcgi_buffer_size	scgi_buffer_size
接收响应包体缓存大小	proxy_buffers	uwsgi_buffers	fastcgi_buffers	scgi_buffers
缓存完成前转发包体	proxy_busy_buffers_size	uwsgi_busy_buffers_size	fastcgi_busy_buffers_size	scgi_busy_buffers_size
是否持久化包体文件	proxy_store	uwsgi_store	fastcgi_store	scgi_store
设置持久化包体文件权限	proxy_store_access	uwsgi_store_access	fastcgi_store_access	scgi_store_access
读取响应超时时间	proxy_read_timeout	uwsgi_read_timeout	fastcgi_read_timeout	scgi_read_timeout
读取响应速率限制	proxy_limit_rate	uwsgi_limit_rate	fastcgi_limit_rate	scgi_limit_rate

4.转发处理上游响应

功能\类别	http	uwsgi	fastcgi	scgi
是否隐藏上游响应头部	proxy_hide_header	uwsig_hide_header	fastcgi_hide_header	scgi_hide_header
是否忽略指定上游响应头部	proxy_ignore_headers	uwsig_ignore_headers	fastcgi_ignore_headers	scgi_ignore_headers
替换Set-Cookie头部域名	proxy_cookie_domain	-	-	-
替换Set-Cookie头部路径	proxy_cookie_path	-	-	-
指定重定向响应头部	proxy_redirect	-	-	-
传递指定上游响应头部	proxy_pass_header	uwsig_pass_header	fastcgi_pass_header	scgi_pass_header
上游错误时自动切换上游	proxy_next_upstream	uwsgi_next_upstream	fastcgi_next_upstream	scgi_next_upstream
自动切换上游超时时间	proxy_next_upstream_timeout	uwsgi_next_upstream_timeout	fastcgi_next_upstream_timeout	scgi_next_upstream_timeout
自动切换上游尝试次数	proxy_next_upstream_tries	uwsgi_next_upstream_tries	fastcgi_next_upstream_tries	scgi_next_upstream_tries
拦截上游错误响应	proxy_intercept_errors	uwsgi_intercept_errors	fastcgi_intercept_errors	scgi_intercept_errors

5.处理缓存类指令

功能\类别	http	uwsgi	fastcgi	scgi
是否启用缓存	proxy_cache	uwsgi_cache	fastcgi_cache	scgi_cache
缓存存储路径	proxy_cache_path	uwsgi_cache_path	fastcgi_cache_path	scgi_cache_path
哪些请求不使用缓存	proxy_cache_bypass	uwsgi_cache_bypass	fastcgi_cache_bypass	scgi_cache_bypass
开启子请求更新陈旧缓存	proxy_cache_background_update	uwsgi_cache_background_update	fastcgi_cache_background_update	scgi_cache_background_update
缓存关键字自定义	proxy_cache_key	uwsgi_cache_key	fastcgi_cache_key	scgi_cache_key
使用 range 协议偏移	proxy_cache_max_range_offset	uwsgi_cache_max_range_offset	fastcgi_cache_max_range_offset	scgi_cache_max_range_offset
指定缓存的请求方法	proxy_cache_methods	uwsgi_cache_methods	fastcgi_cache_methods	scgi_cache_methods
指定请求多少次后请求	proxy_cache_min_uses	uwsgi_cache_min_uses	fastcgi_cache_min_uses	scgi_cache_min_uses
缓存那些响应及时长	proxy_cache_valid	uwsgi_cache_valid	fastcgi_cache_valid	scgi_cache_valid
强制使用 range 协议	proxy_force_ranges	uwsgi_force_ranges	fastcgi_force_ranges	scgi_force_ranges
启用缓存期内返回304响应	proxy_cache_revalidate	uwsgi_cache_revalidate	fastcgi_cache_revalidate	scgi_cache_revalidate
返回陈旧缓存内容	proxy_cache_use_stale	uwsgi_cache_use_stale	fastcgi_cache_use_stale	scgi_cache_use_stale
指定那些响应不写缓存	proxy_no_cache	uwsgi_no_cache	fastcgi_no_cache	scgi_no_cache
将HEAD请求转为GET	proxy_cache_convert_head	-	-	-
缓存失效时合并回源请求	proxy_cache_lock	uwsgi_cache_lock	fasctgi_cache_lock	scgi_cache_lock
控制单个请求生成缓存的时间	proxy_cache_lock_age	uwsgi_cache_lock_age	fastcgi_cache_lock_age	scgi_cache_lock_age
控制全部请求生成缓存超时时间	proxy_cache_lock_timeout	uwsgi_cache_lock_timeout	fastcgi_cache_lock_timeout	scgi_cache_lock_timeout

6.反向代理 SSL 证书相关指令

功能\类别	http	uwsgi	fastcgi	scgi
指定用于上游通讯的证书	proxy_ssl_certificate	uwsgi_ssl_certificate	-	-
指定用于上游通讯的私钥	proxy_ssl_certificate_key	uwsgi_ssl_certificate_key	-	-
指定于上游通讯的私钥密码文件	proxy_ssl_password_file	uwsgi_ssl_password_file	-	-
指定SSL协议版本	proxy_ssl_protocols	uwsgi_ssl_protocols	-	-
指定安全加密套件	proxy_ssl_ciphers	uwsgi_ssl_ciphers	-	-
指定吊销证书链文件验证上游证书	proxy_ssl_crl	uwsgi_ssl_crl	-	-
指定域名验证上游证书域名	proxy_ssl_name	uwsgi_ssl_name	-	-
指定传递SNI信息到上游	proxy_ssl_server_name	uwsgi_ssl_server_name	-	-
指定是否重用 SSL 连接	proxy_ssl_session_reuse	uwsgi_ssl_session_reuse	-	-
指定用于验证上游证书的CA文件	proxy_ssl_trusted_certificate	uwsgi_ssl_trusted_certificate	-	-
指定验证上游服务的证书	proxy_ssl_verify	uwsgi_ssl_verify	-	-
指定验证证书链的深度	proxy_ssl_verify_depth	uwsgi_ssl_verify_depth	-	-

7.独有配置指令

功能\类别	http	uwsgi	fastcgi	scgi
设置数据包头中modifier1字段的值	-	uwsgi_modifier1	-	-
设置数据包头中modifier2字段的值	-	uwsgi_modifier2	-	-
设置应传递给上游服务器的参数	-	uwsgi_param	fastcgi_param	scgi_param
设置首页索引路径	-	-	fastcgi_index	-
捕捉后端相应错误流	-	-	fastcgi_catch_stderr	-

Nginx 反向代理 Memcached 指令浅析与实践

上一章，我们对照HTTP七层反向代理指令，介绍了其它三个功能完善的反向代理模块的指令。相信大家通过前面HTTP反向代理相关指令的学习，举一反三后也可以轻松掌握其它三个模块的指令。这一小节，我们将介绍一个功能相对简单的应用层反向代理模块：memcached反向代理。

ngx_http_memcached_module 模块提供了对Memcached协议的反向代理支持，该模块默认已编译在Nginx中。目前，它仅支持Memcached协议中的GET请求。其工作原理是将客户端发来的HTTP GET请求，根据参数转换为Memcached协议命令，获取对应key的值并返回给用户。

协议格式

# get 命令格式, 可跟多个K, 以 \r\n 结尾
get <K>

# set 命令格式：温馨提示由于 set 命令反向代理不支持，这里介绍其主要是为了在 memcached 命令行中演示使用，同样是以 \r\n 结尾
set <key> <flags> <exptime> <bytes>

- key: 存储的键值。
- flags: 标志位，通常设置为0，表示key所属标签或类别。
- exptime: 过期时间，单位为秒，其中 0 表示永久不过期。
- bytes: 存储数据的字节数。

工作原理

1. 使用变量 $memcached_key 捕获客户端请求中的相关值，作为查询关键字。
2. 将构造后的Memcached命令发送至上游Memcached服务。
3. 接收上游Memcached服务返回的数据，并将其作为HTTP响应体传递给客户端。

指令参数

• memcached_pass：指定上游Memcached服务器地址，可以是 IP:PORT 或者 socket 路径。

  Syntax: memcached_pass address;
  Default: —
  Context: location, if in location

• memcached_bind：绑定本地连接地址。

  Syntax: memcached_bind address [transparent ] | off;
  Default:—
  Context:  http, server, location

  # 参数说明：
  transparent: 启用透明代理模式，即客户端IP地址将被传递给上游服务器。

• memcached_buffer_size：设置用于读取从memcached服务器接收响应缓冲区大小，与 proxy_buffer_size 指令类似一致。

  Syntax: memcached_buffer_size size;
  Default: memcached_buffer_size 4k|8k;
  Context: http, server, location

• memcached_connect_timeout：设置连接上游Memcached服务器超时时间。

  Syntax: memcached_connect_timeout time;
  Default:
  memcached_connect_timeout 60s;
  Context: http, server, location

• memcached_socket_keepalive：设置是否开启与上游Memcached服务器间开启TCP keepalive模式。

  Syntax: memcached_socket_keepalive on | off;
  Default: memcached_socket_keepalive off;
  Context: http, server, location

• memcached_gzip_flag：启用memcached服务器响应中压缩标志。如果设置了标志，则将“Content-Encoding”响应头字段设置为“gzip”。

  Syntax: memcached_gzip_flag flag;
  Default: —
  Context: http, server, location

• memcached_next_upstream：定义在何种情况下将请求转发至下一台上游服务器，与 proxy_next_upstream 指令类似。

• memcached_next_upstream_timeout：定义限制请求可以传递到下一个服务器的时间，其中 0 值表示关闭此限制，与 proxy_next_upstream_timeout 指令类似。

• memcached_next_upstream_tries：定义请求可以传递到下一个服务器的最大次数，其中 0 值表示关闭此限制。

  Syntax: memcached_next_upstream error | timeout | denied | invalid_response | not_found | off ...;
  Default: memcached_next_upstream error timeout;
  Context: http, server, location

  # 参数说明：
  error: 如果上游服务器返回错误，则自动切换到下一个可用上游（若只有一个后端上游则无法自动切换）。
  timeout: 如果上游服务器响应超时，则转发请求。
  denied: 如果上游服务器返回403，则转发请求。
  invalid_response: 如果上游服务器返回无效响应，则转发请求。
  not_found: 如果上游服务器返回404，则转发请求。
  off: 禁用自动转发请求。

  Syntax: memcached_next_upstream_timeout time;
  Default: memcached_next_upstream_timeout 0;
  Context: http, server, location

  Syntax: memcached_next_upstream_tries number;
  Default: memcached_next_upstream_tries 0;
  Context: http, server, location

• memcached_read_timeout：定义从memcached服务器读取响应的超时时间。

• memcached_send_timeout：设置向memcached服务器发送请求的超时时间。

  Syntax: memcached_read_timeout time;
  Default: memcached_read_timeout 60s;
  Context: http, server, location

  Syntax: memcached_send_timeout time;
  Default: memcached_send_timeout 60s;
  Context: http, server, location

• memcached_allow_upstream：定义是否允许转发请求的上游服务器地址，其中非空字符串以及非 0 值表示允许。

  Syntax: memcached_allow_upstream string ...;
  Default: —
  Context: http, server, location

  # 使用示例
  geo $upstream_last_addr $allow {
   volatile;
   10.10.0.0/24        1;
  }

  server {
      listen 127.0.0.1:8080;

      location / {
          set $memcached_key "$uri?$args";
        memcached_pass           host:11211;
        memcached_allow_upstream $allow;
        ...
      }
  }

此外，该模块使用内置变量 $memcached_key 来定义从Memcached服务器中获取数据的键名。

示例演示

为了演示Nginx的memcached反向代理功能，我们首先需要搭建一个Memcached服务。以下演示环境为国产操作系统 OpenEuler 24.03 LTS，采用软件源方式安装。

步骤 01. 更新软件源并安装相关软件包

yum update
yum install memcached python3-memcached

步骤 02. 配置 Memcached 服务
根据实际需求进行配置，注意将 OPTIONS 参数配置为允许外部访问。例如，此处添加了允许访问的IP地址 10.20.172.214。

$ vim /etc/sysconfig/memcached
PORT="11211" # 监听端口
USER="memcached" # 运行用户
MAXCONN="1024" # 最大连接数
CACHESIZE="128" # 缓存大小（MB为单位）
OPTIONS="-l 127.0.0.1,::1,10.20.172.214" # 其它参数：-l 允许外部访问的 IP 地址列表，使用逗号分隔

步骤 03. 设置开机自启并启动服务

systemctl enable memcached.service
systemctl start memcached.service

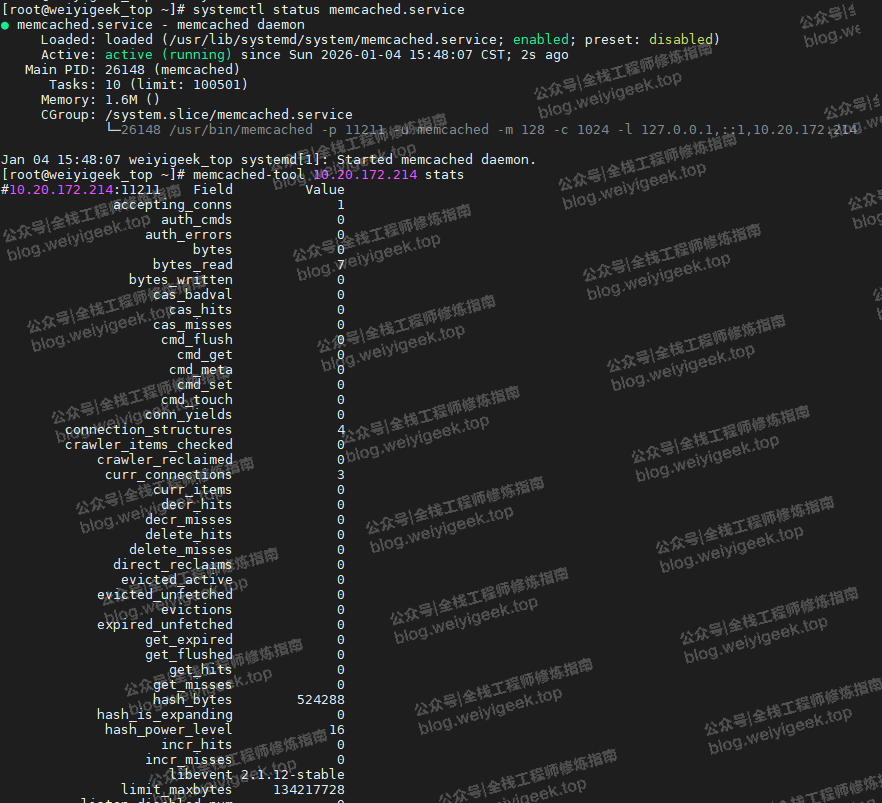

步骤 04. 查看 Memcached 服务状态

# 查看 Memcached 服务状态
systemctl status memcached.service

# 使用其命令行工具查看 Memcached 状态信息，缺省断开 11211
memcached-tool 10.20.172.214 stats

# 显示 Memcached slabs 信息
memcached-tool 10.20.172.214:11211
#  Item_Size  Max_age   Pages   Count   Full?  Evicted Evict_Time OOM
1      96B      2111s       1       2      no        0        0    0

步骤 05. 使用 telnet 连接并设置测试数据
连接Memcached服务，为后续Nginx反向代理测试添加所需的Key。

$ telnet 127.0.0.1 11211
Trying 127.0.0.1...
Connected to 127.0.0.1.
Escape character is '^]'.

# 添加 Key
> set name 0 0 9
weiyigeek
STORED

# 获取 Key
> get name
VALUE name 0 9
weiyigeek
END

# 添加一个压缩 key (通过flags标识)
> set url 2 0 13
weiyigeek.top
STORED

# 获取压缩 key
> get url
VALUE url 2 13
weiyigeek.top
END

请注意：在Memcached中，数据压缩通常由客户端在发送数据时自动完成（需要客户端支持并配置），且常对超过特定大小的值生效。服务器通过flags字段（如上面的2）来存储关于该值的元数据，客户端可用它来标记数据类型或是否压缩等。

> set url 2 0 13
# 命令解释：
set : 命令，表示存储键值对，如果键已存在则覆盖。
url : 键名。
2 : 标志位（flags）。这是一个16位的无符号整数，由客户端自由定义，用于存储关于该值的一些元数据。
0 : 过期时间（expiration time），单位为秒。0 表示永不过期。
13 : 数据块的长度（字节数）。这告诉服务器后面将接收13个字节的数据。

步骤 06. 配置 Nginx，启用 memcached 反向代理
编辑Nginx配置文件，添加以下server块配置。

# 虚拟主机配置，反向代理到上游服务器组
server {
  listen 80;
  server_name test.weiyigeek.top;
  charset utf-8;
  default_type text/plain;

  # 启用 HTTP/2 支持
  http2 on;

  # 日志文件
  access_log /var/log/nginx/test.log main;
  error_log /var/log/nginx/test.err.log debug;

  # 获取常规键
  location /get {
    set $memcached_key "$arg_key";
    memcached_bind 10.20.172.214;
    memcached_socket_keepalive on;
    memcached_read_timeout 60s;
    memcached_send_timeout 60s;
    memcached_pass 127.0.0.1:11211;
  }

  # 获取压缩键
  location /getgzip {
    set $memcached_key "$arg_key";
    memcached_gzip_flag 2;
    memcached_bind 10.20.172.214;
    memcached_pass 10.20.172.214:11211;
  }
}

步骤 07. 验证配置并测试
配置完成后，验证Nginx配置并重载服务，然后使用curl命令测试反向代理是否正常工作。

# 验证并重启
nginx -t && nginx -s reload

# 获取在 Memcached 中存储的非压缩键 name
curl -i http://test.weiyigeek.top/get?key=name;echo

# 获取在 Memcached 中存储的压缩键 url
curl -i http://test.weiyigeek.top/getzip?key=url;echo

至此，我们就完成了Nginx反向代理Memcached的配置与测试。这个过程展示了如何将HTTP请求无缝转换为Memcached协议命令，是构建高并发缓存架构的一个实用技巧。关于WebSocket和gRPC反向代理的配置实践，我们将在后续的文章中继续探讨。如果你对这类Nginx深度配置和性能优化内容感兴趣，欢迎在云栈社区继续交流学习。
