概述
FSPBX是基于FreeSWITCH开发的开源IPPBX电话系统，但其本身并不直接支持传统的PSTN接口接入。如果用户需要实现通过PSTN运营商线路进行语音呼入呼出，通常需要外接一个语音网关设备。语音网关（支持E1或FXO接口）可以通过SIP中继（SIP trunk）模式与FSPBX实现IP层面的对接。本文档的配置测试场景，模拟了运营商线路通过本地数字网关最终接入FSPBX的典型应用环境。
测试前提条件：
- 已在本地安装部署FSPBX系统。
- 准备一台支持SIP的语音网关设备。本次测试使用的是OpenVOX（深圳开源通信）的E1数字网关，用户也可使用FXO模拟网关进行类似的测试与接入。具体型号可咨询厂家业务人员（https://www.openvox.com.cn/）。
- 其他具体应用场景支持，如分机互拨、通过PSTN呼入呼出、IVR、呼叫队列等。
(一) 呼叫流程
测试的端到端呼叫流程如下：
软电话1001 -> FS PBX -> E1网关（172.16.6.27） -> E1网关（172.16.6.29） -> UC -> 软电话1002
(二) 网络说明
- 172.16.6.27 为连接FSPBX的数字网关用户侧设备IP。
- 172.16.6.29 为连接运营商模拟环境（UC）的数字网关网络侧设备IP。
二、FS PBX关键设置

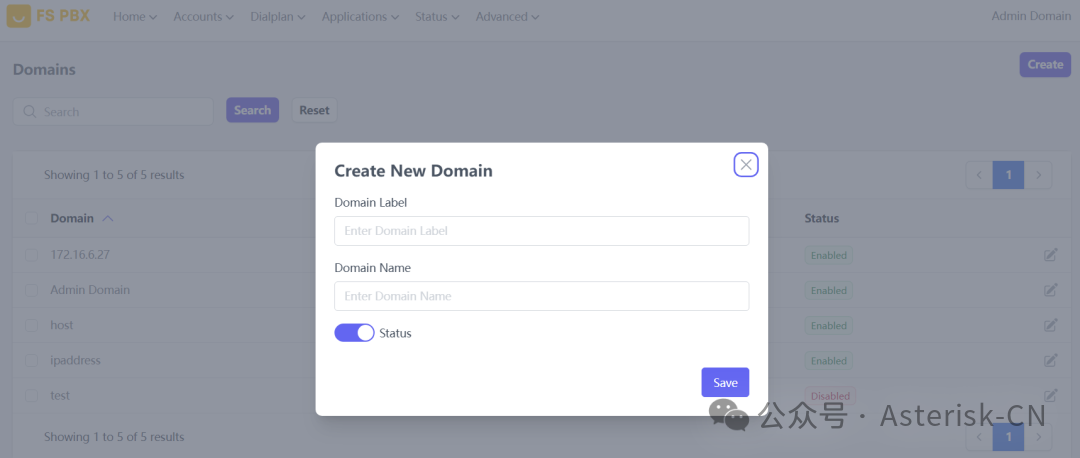

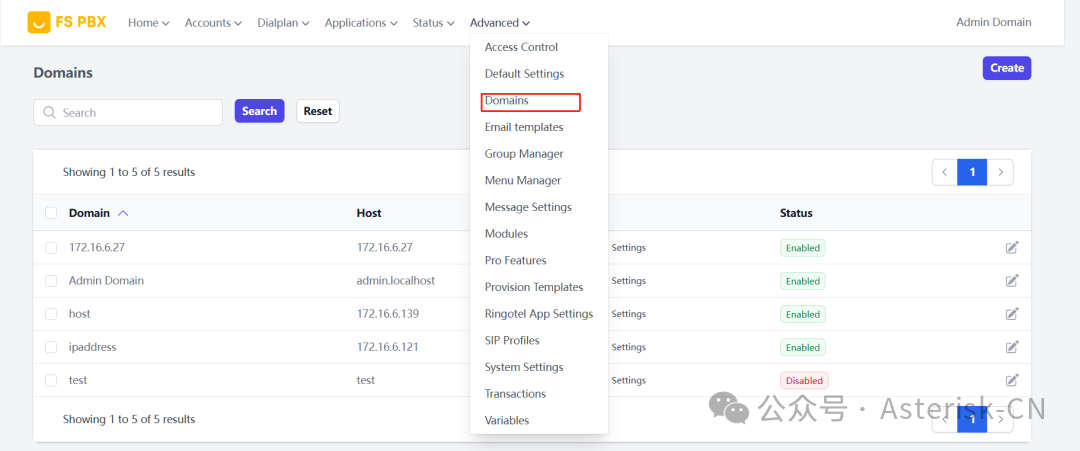

(一) 定义Domain
在FSPBX中，Domain（域）本质上是“租户/业务域”的标识。系统利用它将分机、网关、拨号计划、IVR、话单等配置隔离成一套套独立的“PBX实例”，从而实现同一台服务器上运行多套PBX系统（多租户）。
- Name：这是“域的唯一标识”，通常使用一个域名或IP地址（例如本文使用的172.16.6.121）。系统会用它来进行SIP注册、认证时的匹配与配置归属判断（例如判断分机/拨号计划属于哪个域）。
- Label：这是“显示名称/备注名”，主要用于在管理界面中让人更容易识别与切换不同的域（更偏向于UI展示）。它不要求是域名或IP格式，也不一定参与SIP信令层面的匹配逻辑。
本例中配置为：Name：172.16.6.121，Label：ipaddress。
配置完成后，可以在主页右上角进行不同Domain的切换。

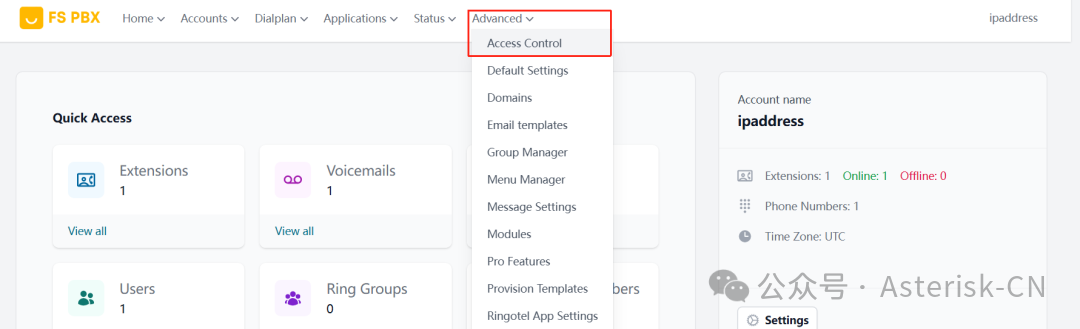

(二) 定义访问控制（Access Control）
为了安全起见，需要配置访问控制列表，允许来自E1网关的SIP信令访问。
系统默认可能禁止所有外部访问。我们需要编辑或创建规则，允许特定IP。例如，编辑名为providers的列表，添加一条规则允许E1网关用户侧IP 172.16.6.27 的访问。
三、在FS PBX上配置分机
(一) 定义分机号

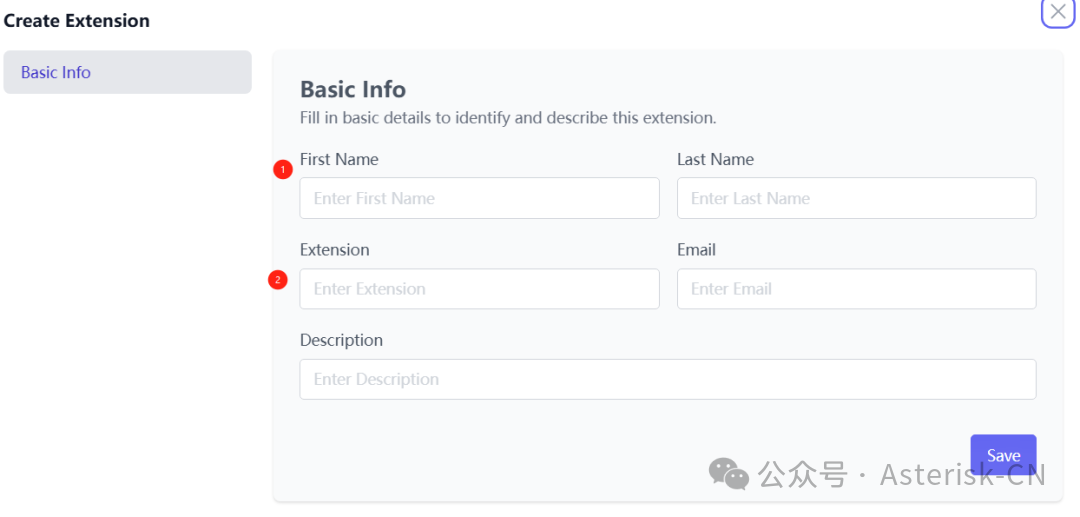

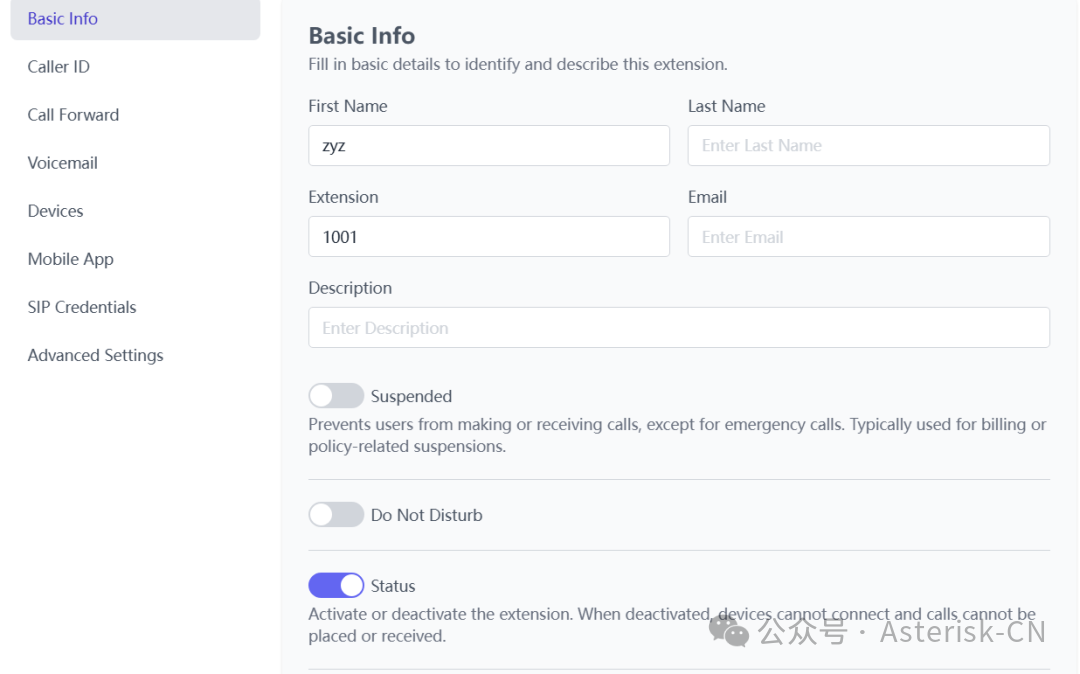

在Accounts -> Extensions中创建新的分机。
- 填写用户姓名（如First Name， Last Name）。
- 填写分机号码（Extension），例如
1001。
- 填写基本信息后点击保存，系统将进入分机详情编辑界面。
(二) 查看与修改SIP认证密码

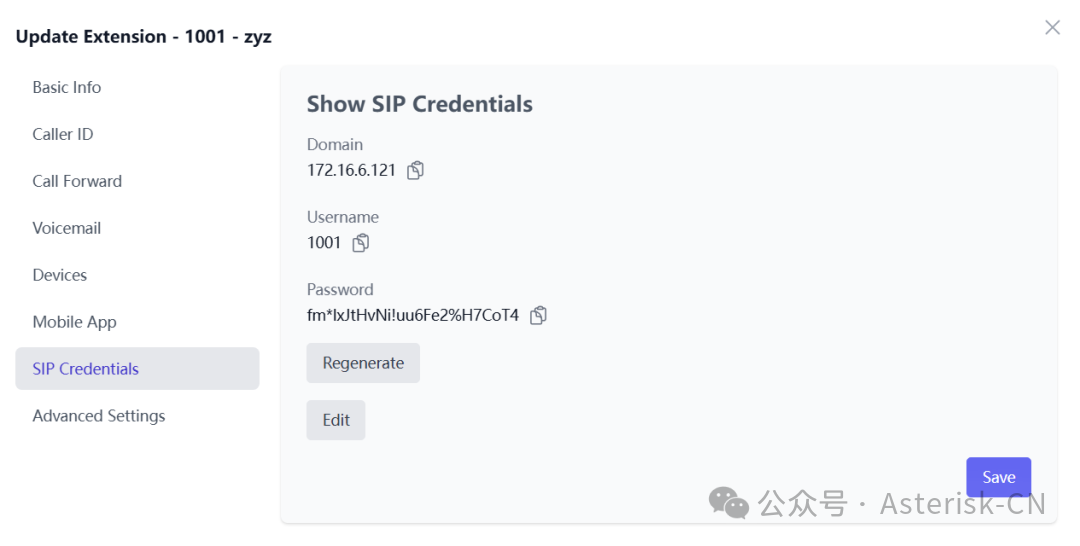

在分机详情页面，可以查看系统为分机自动生成的SIP认证密码。

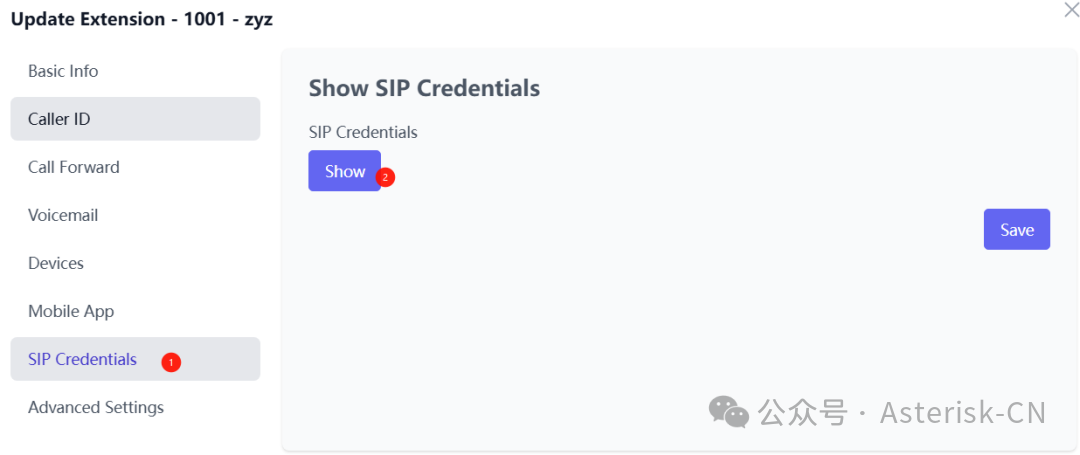

导航至 SIP Credentials 选项卡。
点击 Show 按钮，即可查看该分机注册所用的用户名、域名和密码。

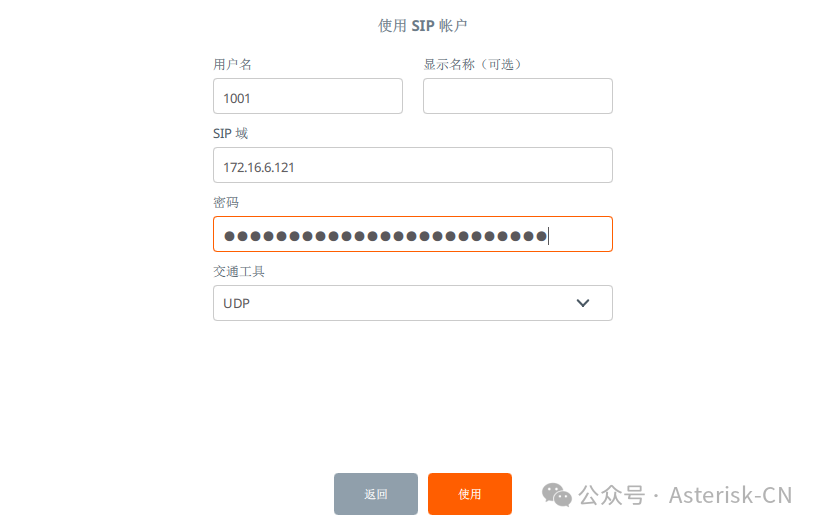

(三) 软电话注册（以Linphone为例）
将上一步在FSPBX中查看到的SIP凭证信息（域名、用户名、密码）复制并填入软电话的账户设置中。
(四) 验证注册状态

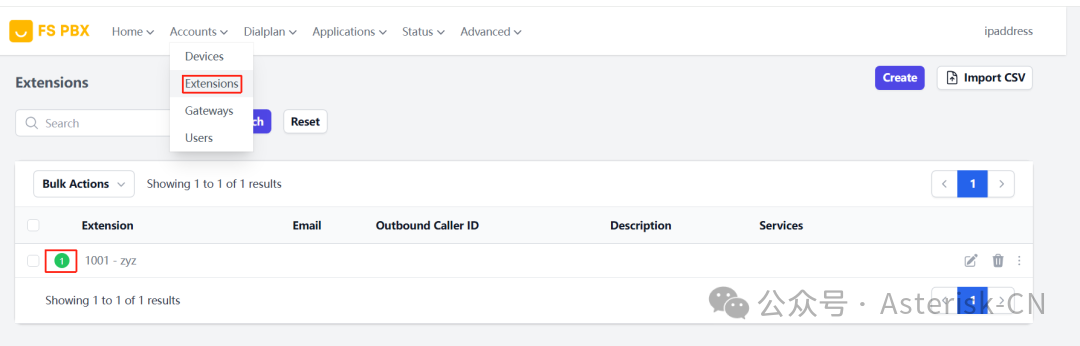

返回FSPBX的Extensions列表页面，可以查看分机的注册状态。如果显示为在线（Online），则表示软电话注册成功。
四、配置SIP Trunk (中继)
(一) 用户侧网关配置

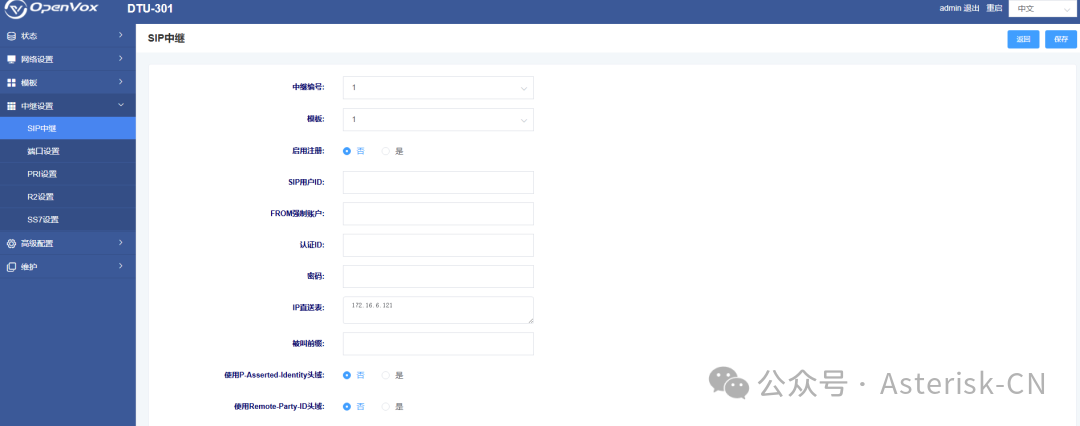

在连接FSPBX的用户侧E1网关上，需要配置SIP中继，并获取其监听信令的IP和端口（例如 172.16.6.27:30001）。这通常在中继或SIP相关配置页面完成。

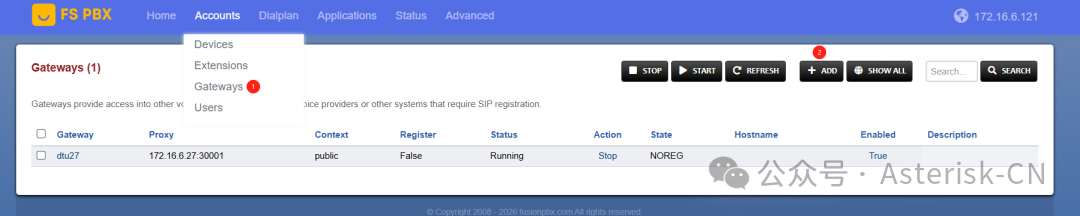

(二) FS PBX定义网关（Gateway）
在FSPBX中，需要定义一个网关（Gateway）来指向用户侧E1网关的SIP服务。

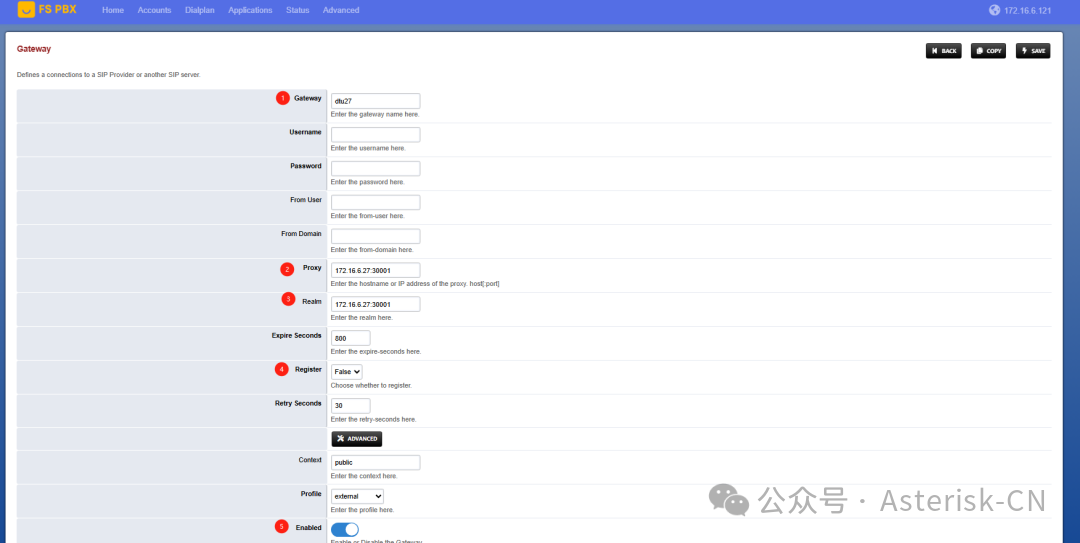

进入 Advanced -> Gateways，创建新网关。关键配置项包括：
- Gateway Name： 网关名称，如
dhu27。
- Proxy： 填写用户侧网关的SIP地址和端口，如
172.16.6.27:30001。
- Realm： 通常与Proxy一致。
- Register： 根据网关要求选择是否向网关注册，本例设置为
False (IP认证模式)。
- Context： 通常设为
public。

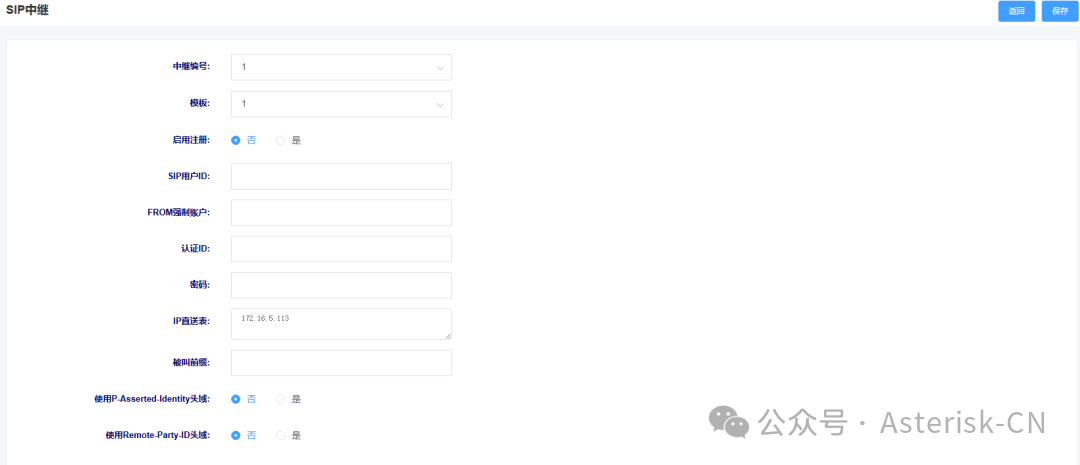

(三) 网络侧网关配置
在网络侧E1网关上，同样需要配置SIP中继，指向UC或对端IPPBX的地址（例如 172.16.6.29 指向UC）。此步骤确保了信令能在整个网络路径中传递，是构建稳定 VoIP 通话的基础。
(四) UC（模拟运营商/对端）配置

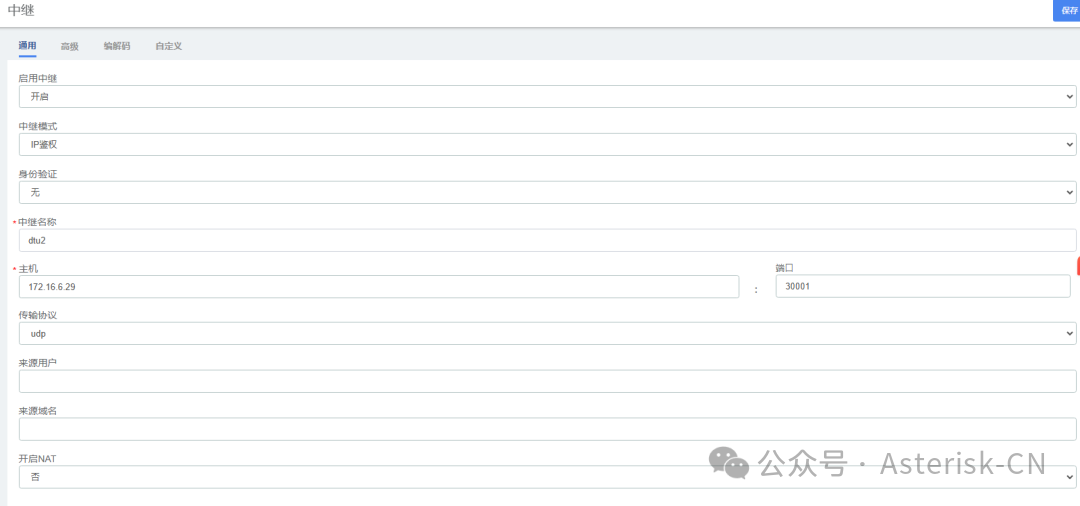

在对端的UC系统或IPPBX上，需要配置一个SIP中继指向网络侧网关的IP地址（172.16.6.29）。

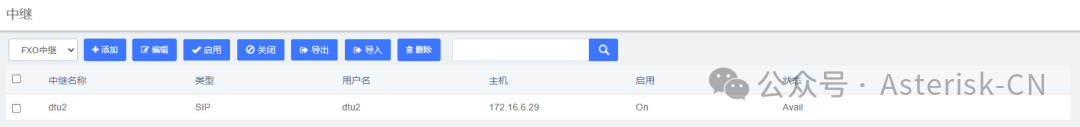

配置完成后，查看中继状态应为“On”或“可用”。
五、配置E1端口与信令
(一) 用户侧网关E1端口设置

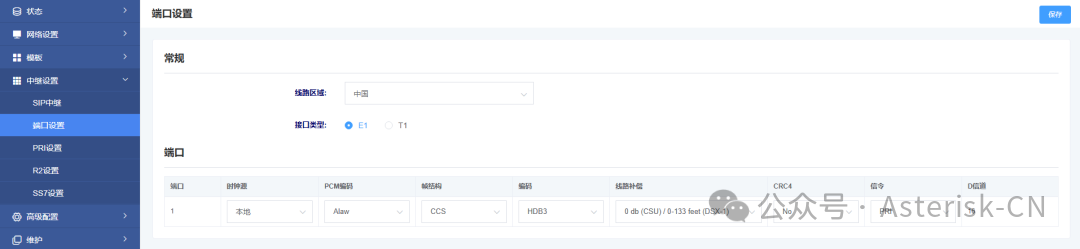

在用户侧网关上，进入端口设置，配置E1端口参数，例如：场所区域选择“中国”，端口类型“E1”，帧结构“CCS”，编码“Alaw”，线路补偿等。
(二) 用户侧网关E1信令设置

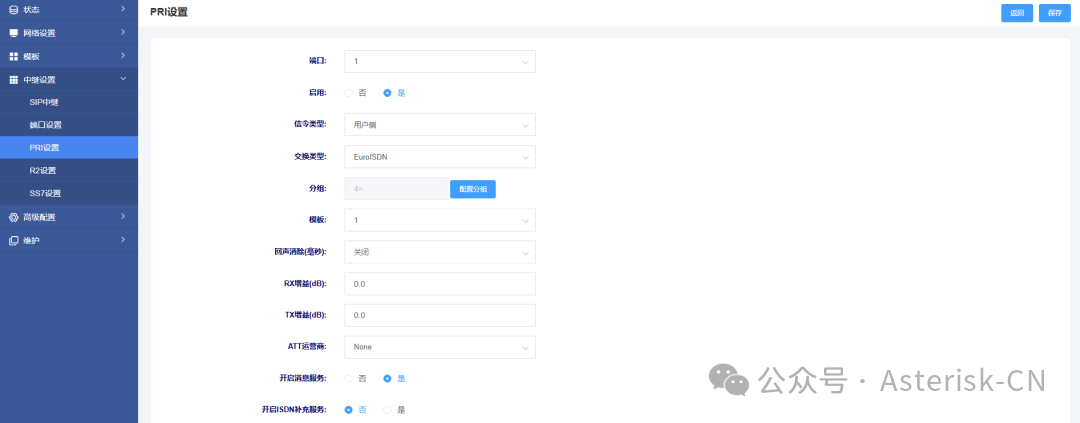

在PRI设置中，启用端口，信令类型选择“用户侧”，交换类型选择“EuroISDN”等。
(三) 网络侧网关配置

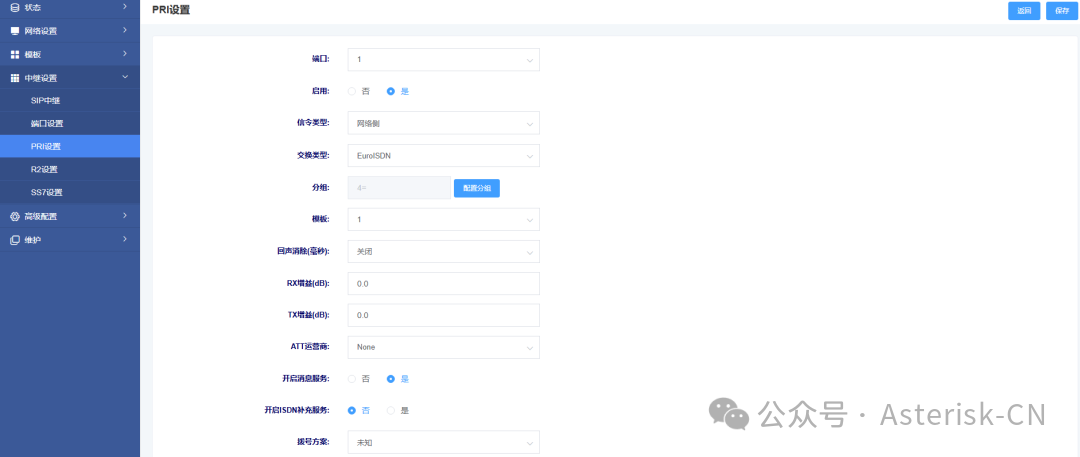

在网络侧网关上，进行类似的E1端口和信令设置，但信令类型应选择“网络侧”。
六、配置外呼逻辑（FS PBX -> UC）

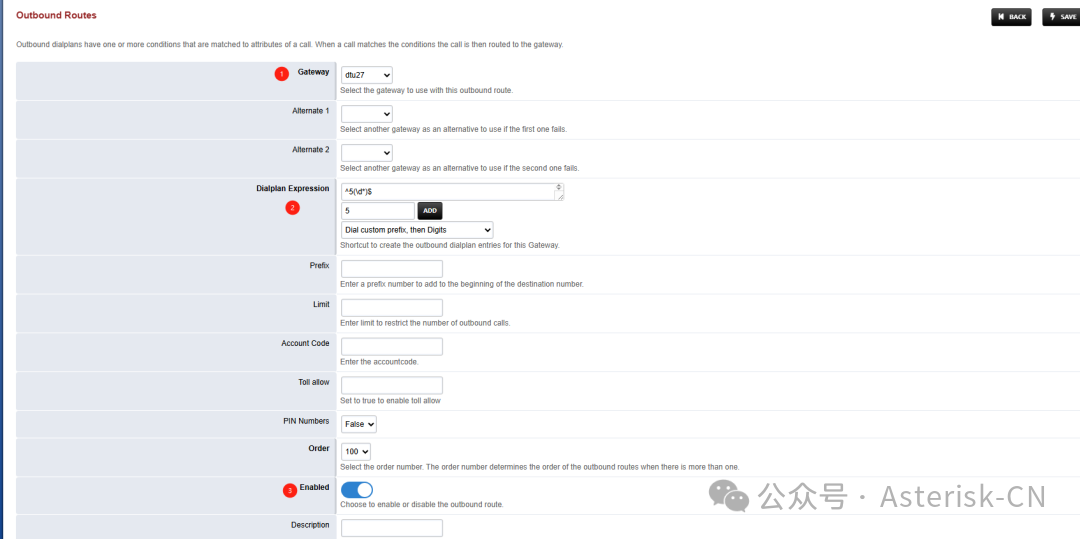

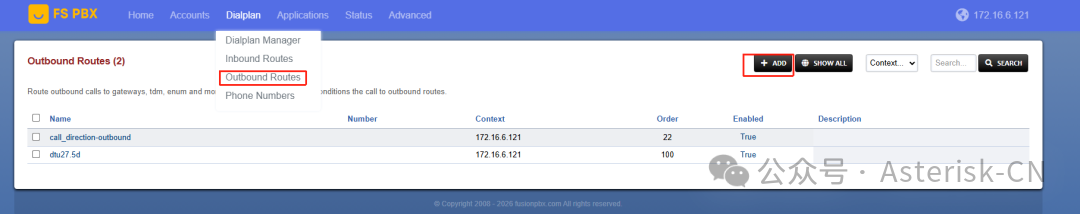

(一) FS PBX定义呼出路由（Outbound Route）
为了让FSPBX的分机能通过网关呼出，需要配置呼出路由。
创建新的外拨路由，关键配置如下：
- Gateway： 选择之前创建的网关
dhu27。
- Dialplan Expression： 定义匹配规则。例如，输入
5并点击Add，会生成正则表达式 ^5\d*$，表示匹配所有以5开头的被叫号码。
- 启用（Enabled）此路由。
(二) 用户侧网关路由配置

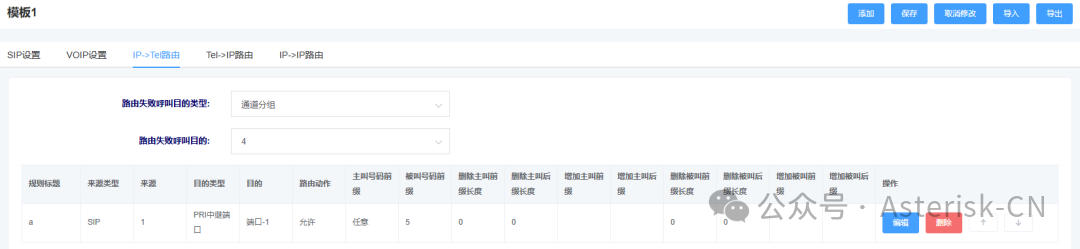

在用户侧网关上，需要配置IP->Tel路由规则，将来自FSPBX、被叫前缀为5的呼叫，路由至本地的E1端口（PRI中继）出局。
(三) 网络侧网关路由配置

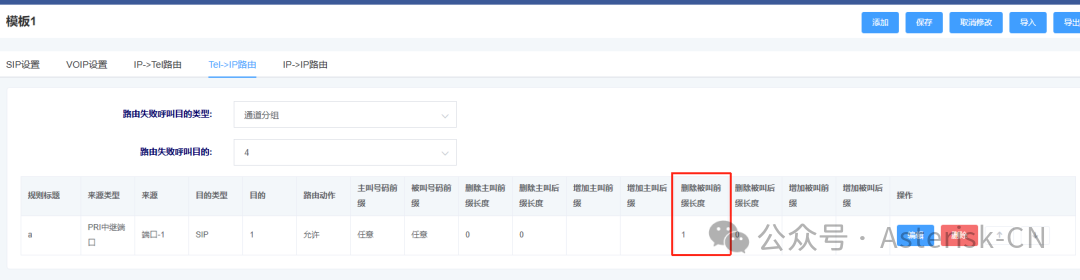

在网络侧网关上，配置Tel->IP路由规则，对从E1端口进入、目的地为SIP的呼叫进行处理，例如删除前缀5，然后将剩余号码送至UC。
(四) UC呼入路由设置
在UC上，定义呼入路由。当有呼叫进入时，根据被叫号码（已去除前缀5）将其转接至相应的分机，例如分机1002。
七、配置内呼逻辑（UC -> FS PBX）
(一) UC呼出路由设置

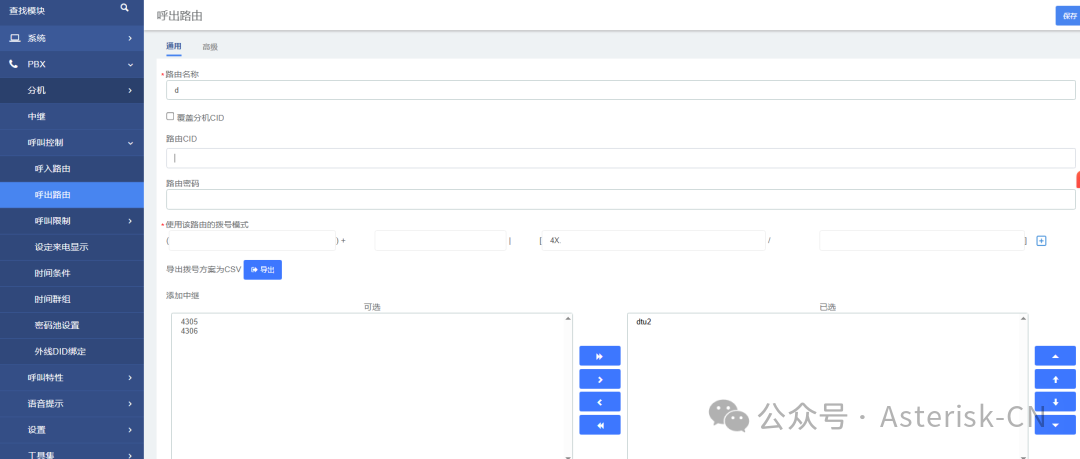

在UC上，定义呼出路由。匹配被叫前缀为4的呼叫，并通过SIP中继（dhu2，即指向网络侧网关）送出。
(二) 网络侧网关路由配置
在网络侧网关上，配置Tel->IP路由规则，将来自UC、被叫前缀为4的呼叫，路由至用户侧网关的IP地址（172.16.6.27）。
(三) 用户侧网关路由配置
在用户侧网关上，配置IP->IP路由或直接转发规则，将来自网络侧网关、被叫前缀为4的呼叫，路由至FSPBX的IP地址（172.16.6.121）。
(四) FS PBX呼入路由配置
在FSPBX上，需要定义一个对外的电话号码（DID），例如6666，并设置当有呼叫拨打此号码时，转接至内部分机1001。

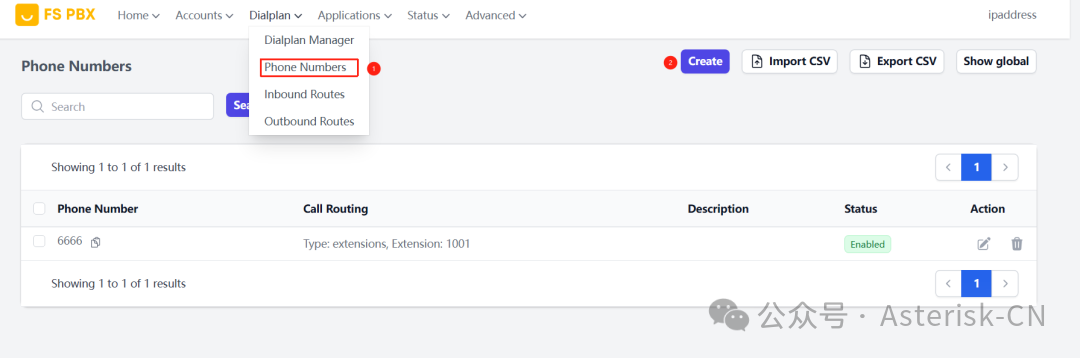

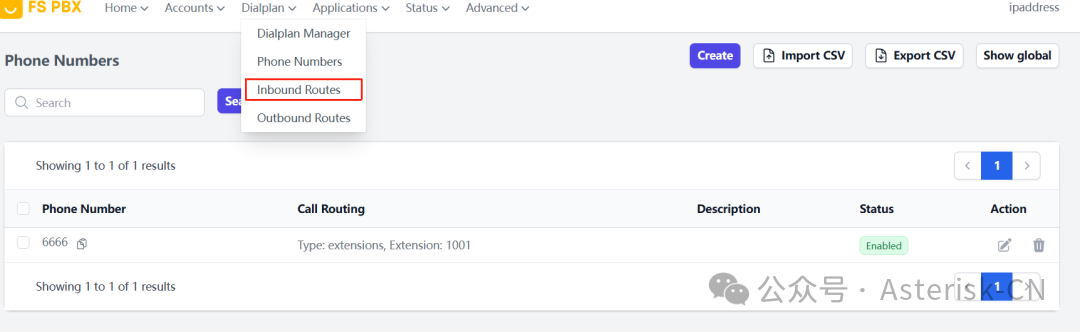

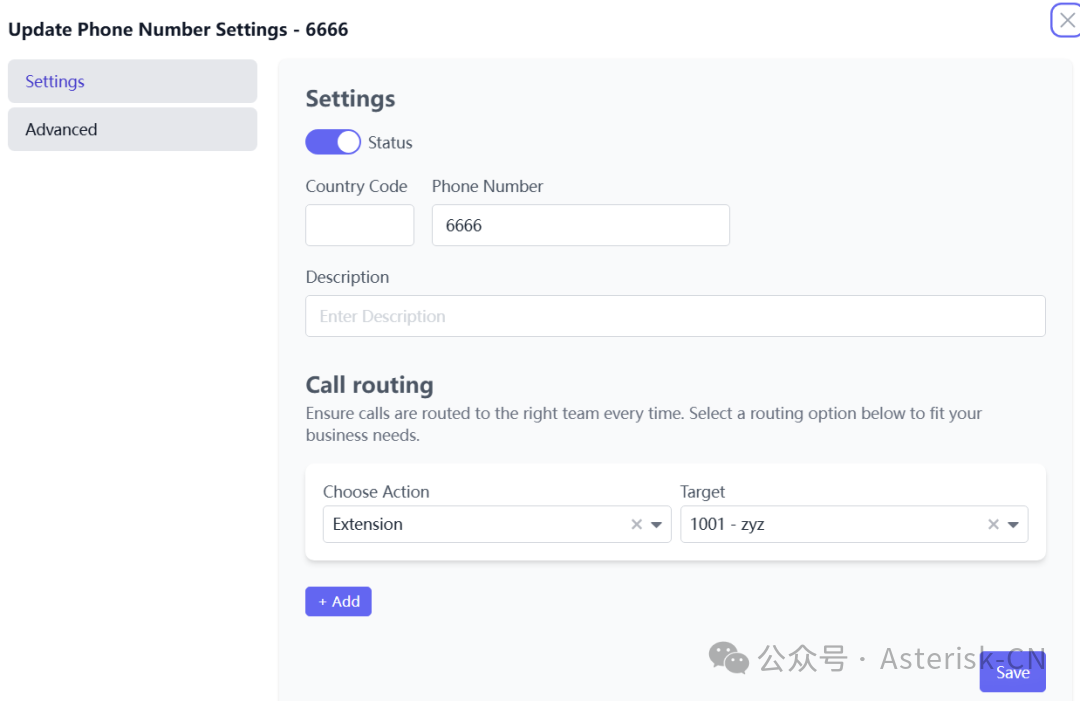

首先，在 Dialplan -> Phone Numbers 中创建号码6666，并设置其路由目标为分机1001。

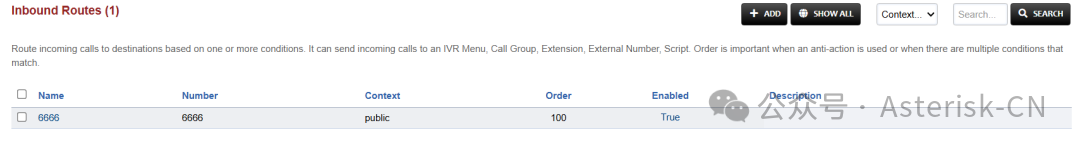

完成上述设置后，系统会自动生成一条对应的呼入路由（Inbound Route）。
八、呼叫验证
完成以上所有配置后，即可进行端到端呼叫测试：
- 外拨测试： 使用注册在FSPBX上的软电话1001，拨打
51002。呼叫应能通过网关链，最终振铃UC上的软电话1002。
- 内拨测试： 使用UC上的软电话1002，拨打
46666。呼叫应能通过网关链，最终振铃FSPBX上的软电话1001。
- 呼叫记录： 成功通话后，可以在FSPBX的CDR或活动记录中查看通话详情。
