TR069协议深度解析：从原理到实践的全方位指南

发表于 3 天前 | 查看: 14| 回复: 0

1 TR069协议基础与概述

TR069协议，全称为CPE广域网管理协议（CPE WAN Management Protocol），是由宽带论坛（Broadband Forum，前身为DSL论坛）制定的技术规范，旨在解决大规模部署的网络终端设备的远程管理问题。该协议最初专注于DSL调制解调器的管理，但随着其优势的显现，应用范围逐步扩展至路由器、家庭网关、IP电话、IPTV机顶盒等各类用户终端设备（CPE）。在当今互联网时代，随着智能家居和物联网设备的爆炸式增长，TR069协议已成为运营商和设备制造商实现远程设备管理的首选方案。

1.1 协议背景与价值

在TR069协议出现之前，网络设备管理主要依赖SNMP（简单网络管理协议）等传统手段。然而，SNMP在安全性、穿越NAT能力以及自动化配置方面存在显著局限性，无法满足运营商对大规模部署设备的高效管理需求。TR069协议应运而生，它通过采用成熟的Web技术栈，提供了一种安全、可靠、自动化的设备管理框架，极大地降低了运营商的运维成本，提高了服务质量。

从经济角度看，TR069协议通过远程管理能力显著减少了现场技术支持的需求。据估算，采用TR069进行设备管理可以将运维成本降低高达60%，同时通过快速的故障诊断和修复，大幅提升用户满意度。此外，该协议还支持灵活的业务部署，使运营商能够快速推出新服务，从而在竞争激烈的市场中保持优势。

1.2 核心组件与架构

TR069协议的管理模型基于客户端-服务器架构，包含两个核心组件：

自动配置服务器（ACS）：作为管理系统的服务器端，负责向CPE设备发送管理指令，接收设备状态信息，并协调各种管理活动。ACS通常由运营商部署在数据中心，具备高可用性和扩展性，能够同时管理数以万计的CPE设备。
用户终端设备（CPE）：作为被管理设备的客户端，负责执行ACS下发的指令，上报自身状态和性能数据。CPE设备内置了TR069客户端模块，能够在开机时自动向ACS注册，并按需响应ACS的管理请求。

在TR069的协议框架中，ACS与CPE之间的通信称为南向接口，而ACS与运营商其他业务系统（如网管系统、计费系统等）之间的接口称为北向接口。TR069协议主要标准化了南向接口的通信规范，为北向接口留下了实现灵活性。

1.3 协议栈构成

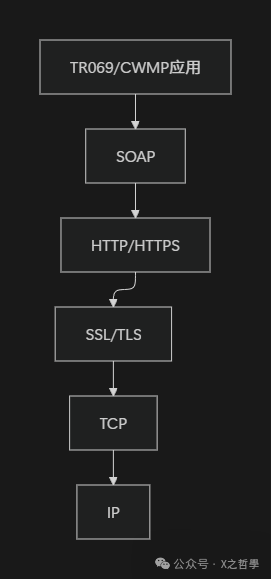

TR069协议构建在成熟的Web技术栈之上，其协议栈层次结构如下图所示：

SOAP（简单对象访问协议）：作为TR069的应用层协议，SOAP定义了结构化信息交换的格式。它基于XML，提供了跨平台、跨语言的远程过程调用（RPC）机制。在TR069中，所有管理操作都封装在SOAP消息中。
HTTP/HTTPS：作为SOAP消息的传输载体，HTTP提供了可靠的请求-响应通信模型。TR069通常使用HTTP 1.1协议，支持持久连接以提高通信效率。为了保障安全性，实际部署中多采用HTTPS，即HTTP over SSL/TLS。
SSL/TLS：提供通信安全保障，包括数据传输加密、身份认证和消息完整性验证。TR069支持基于证书的双向认证，确保只有合法的ACS和CPE能够建立管理连接。
TCP/IP：作为基础网络协议栈，提供端到端的可靠数据传输。TR069要求CPE设备能够作为HTTP客户端主动连接ACS，这在复杂的家庭网络环境中需要特殊的NAT穿越考虑。

1.4 生活化比喻理解TR069

为了更直观地理解TR069协议，我们可以用一个健康管理的比喻来说明：

ACS好比是医院的中央监护系统，负责监控所有病人的健康状况，并下达治疗指令
CPE则像是病人身上的智能手环，定期采集生命体征数据并发送给医院，同时接收并执行医院的健康建议
SOAP消息就像是标准化的医疗记录表格，确保信息传递的规范性和准确性
HTTPS协议相当于加密的信使服务，保证医疗数据在传输过程中不会被窃取或篡改
参数配置过程类似于医生根据检查结果调整病人用药方案，是一个闭环的优化过程
固件升级则可以比作给病人接种疫苗或补充营养素，以提升其免疫力和整体健康水平

通过这个比喻，我们可以理解TR069本质上是一套设备健康管理系统，它使运营商能够远程维护设备的"健康"状态，及时发现并处理"疾病"，甚至在问题发生前进行"预防性治疗"。

2 TR069协议工作原理与通信机制

TR069协议的核心在于其精巧定义的交互流程和消息序列，这些设计使得ACS能够高效地管理大量分布广泛的CPE设备。理解这些工作原理对于实现和优化TR069系统至关重要。

2.1 连接建立与安全认证

TR069支持两种连接建立方式：CPE主动发起和ACS主动发起。在实际部署中，由于CPE通常位于NAT之后，CPE主动发起连接更为常见。

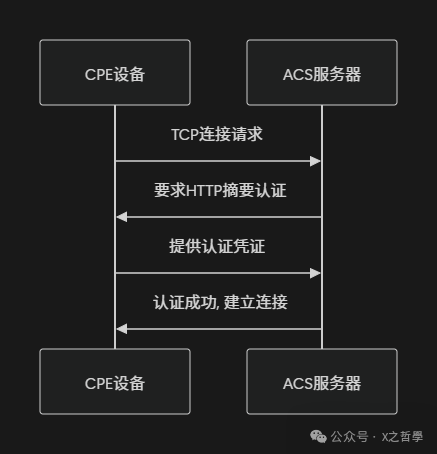

CPE主动连接流程如下：

这一过程始于CPE向ACS的URL发起TCP连接请求。连接建立后，ACS通常会要求进行HTTP摘要认证（HTTP Digest Authentication），这是一种比基本认证更安全的机制，避免在网络上明文传输密码。认证成功后，CPE即可通过SOAP消息开始真正的TR069交互。

ACS主动连接则更为复杂，需要心跳机制的辅助。CPE会定期向ACS发送UDP心跳包，告知自身当前的IP地址和端口信息。当ACS需要主动管理CPE时，先通过心跳通道发送连接请求，然后CPE作为客户端建立TCP连接进行后续通信。这种方式有效解决了NAT穿越问题，保证了ACS在任何时候都能联系到CPE。

2.2 设备注册与信息上报

当CPE首次上线或重启后，它会自动执行注册流程，向ACS标识自身并上报基础信息。这一过程是自动化设备管理的基础，确保了ACS能够准确了解网络中的设备情况。

典型的设备注册与信息上报流程如下：

Inform消息：CPE向ACS发送Inform方法，这是TR069会话的起点。Inform消息包含关键的设备信息和事件代码。
Inform响应：ACS确认收到Inform消息，同时可以携带可选指令，如要求CPE立即开启新的会话执行管理任务。
空HTTP POST：CPE发送一条空的HTTP POST请求，提示ACS可以发送管理指令。
信息检查与处理：ACS检查设备信息，判断是否需要固件更新或参数配置。

Inform消息中包含丰富的设备信息，主要参数如下表所示：

参数名	说明	示例值
DeviceSummary	设备概要信息	"InternetGatewayDevice:1.0"
Manufacturer	制造商	"华为"
OUI	组织唯一标识符	"00:1B:FC"
ProductClass	产品类别	"HG系列"
SerialNumber	序列号	"123456789ABC"
HardwareVersion	硬件版本	"VER.A"
SoftwareVersion	软件版本	"V2.1.5"
EventCode	事件代码	"1 BOOT"

表：Inform消息中的关键参数

其中，EventCode字段特别重要，它指示了触发此次Inform消息的事件类型。常见的事件代码包括："0 BOOTSTRAP"（设备首次安装）、"1 BOOT"（设备启动）、"2 PERIODIC"（周期性上报）、"VALUE CHANGE"（参数值变更）、"6 CONNECTION REQUEST"（ACS连接请求）等。

2.3 参数管理流程

参数管理是TR069协议的核心功能之一，它使ACS能够动态配置CPE设备的各项参数，从而实现灵活的业务策略和网络优化。参数管理主要通过GetParameterValues、SetParameterValues、GetParameterNames和GetParameterAttributes等方法实现。

典型的参数配置流程包括以下步骤：

会话初始化：CPE通过Inform消息建立会话，如果是ACS发起的配置请求，EventCode为"6 CONNECTION REQUEST"。
参数查询：ACS发起GetParameterValues请求，查询CPE上指定的参数当前值。
参数响应：CPE响应GetParameterValuesResponse，携带ACS指定查询的参数值。
参数设置：如果需要修改参数，ACS发起SetParameterValues请求，配置指定的参数值。
设置确认：CPE响应SetParameterValuesResponse，携带参数设置结果（成功或失败）。
会话结束：ACS发送空的HTTP POST响应，断开连接。

在实际应用中，参数配置遵循事务性原则，即要么所有参数设置成功，要么全部失败回滚。这通过SetParameterValues命令的ParameterKey机制实现，CPE会在原子事务中应用所有参数变更，确保配置的一致性。

2.4 软件下载与固件更新

固件管理是TR069协议的另一重要功能，它使运营商能够远程升级设备软件，修复安全漏洞，引入新功能，而无需现场技术支持。软件下载流程设计精巧，充分考虑了网络环境的复杂性和升级过程的安全性。

完整的软件下载和固件更新流程如下：

版本检查：ACS通过GetParameterValues查询CPE的当前软件版本号。
下载决策：ACS比较设备版本与服务器上的最新版本，决定是否需要升级。
下载命令：ACS向CPE发起Download命令，包含下载URL、用户名、密码、文件大小和校验和等信息。
文件传输：CPE使用独立的连接（FTP或HTTP）执行文件下载，支持断点续传。
升级执行：下载完成后，CPE验证文件完整性，然后执行本地软件升级，必要时重启设备。
结果上报：升级完成后，CPE通过Inform消息上报结果，EventCode包含"7 TRANSFER COMPLETE"和"M DOWNLOAD"。

为确保升级过程的可靠性，Download命令包含丰富的控制参数，如下表所示：

参数名	说明	必需性
CommandKey	命令标识符	必需
FileType	文件类型（"1 Firmware Upgrade Image"等）	必需
URL	文件下载地址	必需
Username/Password	下载认证凭证	可选
FileSize	文件大小（字节）	可选
TargetFileName	目标文件名	可选
DelaySeconds	执行前延迟秒数	可选
SuccessURL/FailureURL	成功/失败回调URL	可选

表：Download命令的关键参数

2.5 故障诊断与状态监控

TR069协议提供了完善的故障诊断和状态监控机制，使运营商能够及时发现并解决网络问题。这些功能大大提高了网络可用性和用户体验。

故障诊断功能包括：

连接状态监控：ACS可以查询CPE的连接状态、在线时长、信号强度等信息
Ping和TraceRoute测试：CPE可以在ACS的指令下执行网络诊断命令，帮助定位网络故障点
日志收集：CPE可以按照配置的策略收集系统日志，并在适当时机上报给ACS
主动告警：当CPE检测到异常事件（如链路中断、性能劣化等），它会主动向ACS发送Inform消息进行告警

状态监控则通过定期上报机制实现。CPE可以配置为按固定时间间隔（如24小时）向ACS发送Inform消息，报告设备运行状态和性能统计信息。这使得ACS能够掌握设备的长期运行趋势，及时发现潜在问题。

3 TR069数据模型与参数管理

TR069协议的强大管理能力建立在统一数据模型之上，这一数据模型为ACS和CPE之间的交互提供了标准化的"语言"。理解数据模型的结构和设计原理对于有效实现TR069系统至关重要。

3.1 CWMP数据模型概述

CWMP（CPE WAN Management Protocol）数据模型采用层次化的对象-属性结构，类似于面向对象编程中的类与实例的关系。数据模型的核心概念包括：

根对象（Root Object）：数据模型的顶层容器，通常命名为"InternetGatewayDevice"
对象（Object）：代表设备中一个逻辑功能单元，如设备信息、网络接口、服务等
参数（Parameter）：对象的属性，具有特定的数据类型和访问控制权限
实例（Instance）：对象的具体实现，多数对象是单实例的，部分对象支持多实例

数据模型的层次结构可以通过一个简化的例子来说明：

InternetGatewayDevice (根对象)
├── DeviceInfo (设备信息对象)
│   ├── Manufacturer (参数：制造商)
│   ├── ProductClass (参数：产品类别)
│   └── SerialNumber (参数：序列号)
├── WANDevice (广域网设备对象)
│   └── WANConnectionDevice (WAN连接设备对象)
│       └── WANIPConnection (WAN IP连接对象)
│           ├── Enable (参数：使能状态)
│           ├── ExternalIPAddress (参数：外部IP地址)
│           └── PortMapping (端口映射对象)
└── LANDevice (局域网设备对象)
    ├── LANEthernetInterfaceConfig (LAN以太网接口配置对象)
    └── LANHostConfigManagement (LAN主机配置管理对象)

这种层次化结构使得ACS能够通过统一路径访问任意参数。例如，要获取设备的序列号，ACS可以查询"InternetGatewayDevice.DeviceInfo.SerialNumber"参数。

3.2 数据模型标准化与扩展

TR069数据模型的强大之处在于其标准化与可扩展性的平衡。宽带论坛定义了一系列标准数据模型，如：

InternetGatewayDevice:1.0：针对家庭网关的基准数据模型
STBDevice:1.0：针对机顶盒的专用数据模型
VoIPDevice:1.0：针对IP电话的设备数据模型

这些标准数据模型确保了不同厂商设备之间的互操作性，使运营商能够使用统一的ACS管理多厂商环境。

同时，TR069支持厂商扩展，允许设备制造商在标准数据模型基础上添加自定义对象和参数。厂商扩展通常以"X_"前缀标识，如"X_MyCompany_Feature"。

3.3 核心RPC方法详解

TR069协议定义了一组丰富的RPC方法，实现ACS与CPE之间的各种管理交互。这些方法可以分为两大类：ACS发起的方法和CPE发起的方法。

ACS发起的主要方法包括：

GetParameterValues：获取一个或多个参数的当前值
SetParameterValues：设置一个或多个参数的值
GetParameterNames：发现设备支持的参数及其数据类型
AddObject：在多实例对象中创建新实例
DeleteObject：删除多实例对象中的实例
Download：启动软件/固件下载过程
Reboot：重启设备

CPE发起的主要方法包括：

Inform：向ACS注册设备并报告事件
TransferComplete：通知ACS文件传输操作已完成
RequestDownload：请求ACS授权下载操作

这些方法的详细特点和使用场景如下表所示：

方法名	方向	功能描述	使用场景
GetParameterValues	ACS→CPE	获取参数值	查询设备当前配置
SetParameterValues	ACS→CPE	设置参数值	配置设备参数
GetParameterNames	ACS→CPE	发现参数	设备能力发现
AddObject	ACS→CPE	创建对象实例	动态创建端口映射
DeleteObject	ACS→CPE	删除对象实例	清理资源
Download	ACS→CPE	下载文件	固件升级、配置恢复
Reboot	ACS→CPE	重启设备	使配置生效
Inform	CPE→ACS	事件通知	设备注册、告警上报
TransferComplete	CPE→ACS	传输完成通知	下载结果报告

表：TR069核心RPC方法汇总

3.4 参数访问控制与属性管理

为确保数据模型的安全性和稳定性，TR069引入了参数属性机制，对每个参数的访问行为进行精细控制。参数属性包括：

AccessList：定义参数的访问权限，如"ReadOnly"、"ReadWrite"、"WriteOnly"等
Notification：控制参数值变化时是否主动通知ACS
NotificationThreshold：设定值变化通知的阈值条件

通过这些属性，设备制造商可以精确控制每个参数的行为。例如，关键配置参数可以设置为只读，防止误修改；性能统计参数可以启用通知，当值超过阈值时自动上报。

4 TR069代码框架与实现解析

理解了TR069协议的原理后，我们需要深入其代码实现层面，分析典型的开源实现架构、核心数据结构和关键代码流程。本章将结合多个实际项目，剖析TR069协议的实现细节。

4.1 开源实现架构分析

TR069协议有多个开源实现，其中较知名的包括easycwmp、freecwmp和netcwmp。这些项目虽然具体实现方式不同，但都遵循相似的架构模式。一般而言，TR069实现包含以下核心模块：

通信模块：处理HTTP/HTTPS通信，SOAP消息的序列化与反序列化

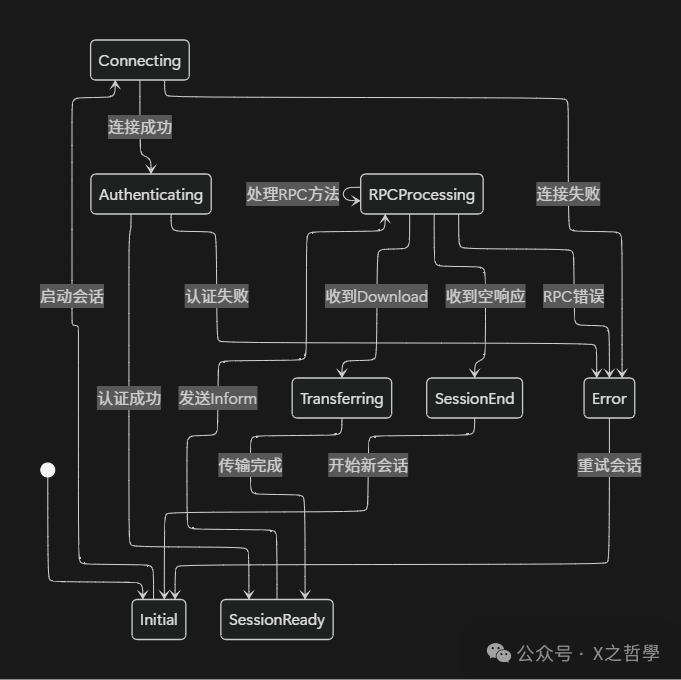

协议引擎：实现CWMP协议状态机，协调会话流程
数据模型模块：管理设备参数树，处理参数访问请求
RPC方法处理模块：实现具体的RPC方法逻辑
会话管理模块：管理ACS与CPE之间的会话状态
调度模块：处理定时任务，如定期上报、连接重试等

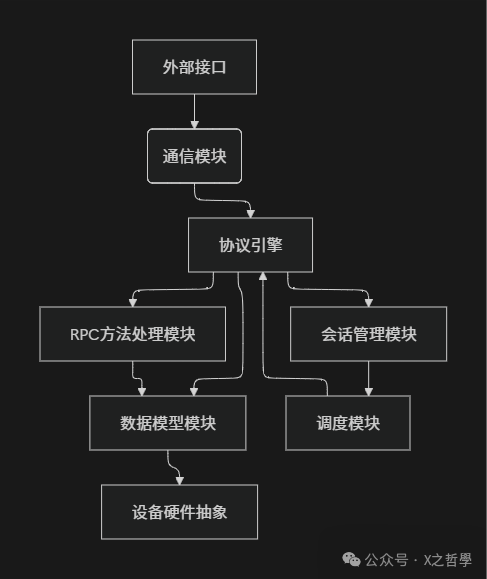

这些模块之间的交互关系如下图所示：

4.2 核心数据结构

在TR069实现中，有几个关键的数据结构承载着协议的核心功能：

参数节点结构：表示数据模型中的一个参数节点，定义如下：

struct parameter_node {
    char name[128];              // 参数名
    char full_path[256];         // 完整路径
    param_type_t data_type;      // 数据类型
    char value[512];             // 参数值
    access_type_t access;        // 访问权限
    int notification;            // 通知设置
    struct parameter_node *parent;    // 父节点
    struct parameter_node *children;  // 子节点链表
    struct parameter_node *next;      // 兄弟节点链表
};

会话上下文结构：保存一次TR069会话的所有状态信息：

typedef struct {
    session_state_t state;           // 会话状态
    char acs_url[256];               // ACS服务器URL
    char connection_request_url[256]; // 连接请求URL
    int session_id;                  // 会话ID
    time_t start_time;               // 会话开始时间
    parameter_list_t *in_params;     // 输入参数列表
    parameter_list_t *out_params;    // 输出参数列表
    http_connection_t *http_conn;    // HTTP连接
    soap_message_t *current_soap;    // 当前SOAP消息
} session_context_t;

SOAP消息结构：封装SOAP消息的各个组成部分：

typedef struct {
    soap_header_t *header;           // SOAP头
    soap_body_t *body;               // SOAP体
    xml_document_t *xml_doc;         // 底层XML文档
    char message_id[64];             // 消息ID
    char cwmp_version[32];           // CWMP版本
} soap_message_t;

4.3 HTTP通信与SOAP处理

TR069使用HTTP作为传输协议，其通信模块负责管理与ACS的HTTP连接。一个典型的HTTP客户端实现如下（基于Python示例）：

class HTTPClient:
    def __init__(self, acs_url, username=None, password=None):
        self.acs_url = acs_url
        self.username = username
        self.password = password
        self.session_id = None
        self.timeout = 30

    def send_request(self, soap_message):
        """发送SOAP请求并接收响应"""
        try:
            # 构建HTTP头部
            headers = {
                'Content-Type': 'text/xml; charset="utf-8"',
                'Host': urlparse(self.acs_url).netloc,
                'Content-Length': str(len(soap_message))
            }

            # 添加HTTP认证信息
            if self.username and self.password:
                auth_str = base64.b64encode(f"{self.username}:{self.password}".encode())
                headers['Authorization'] = f"Basic {auth_str.decode()}"

            # 发送POST请求
            response = requests.post(
                self.acs_url,
                data=soap_message,
                headers=headers,
                timeout=self.timeout,
                verify=True  # 启用SSL证书验证
            )

            # 检查响应状态
            if response.status_code == 200:
                return response.content
            else:
                raise TR069Error(f"HTTP错误: {response.status_code}")

        except requests.exceptions.Timeout:
            raise TR069Error("连接超时")
        except requests.exceptions.ConnectionError:
            raise TR069Error("连接失败")

SOAP处理模块负责将RPC方法调用序列化为XML格式，以及将响应XML反序列化为程序对象。以下是SOAP消息构建的示例：

class SOAPBuilder:
    def __init__(self, cwmp_version="1.0"):
        self.cwmp_version = cwmp_version

    def build_inform_message(self, device_info, events):
        """构建Inform消息"""
        envelope = ET.Element("soap:Envelope", {
            "xmlns:soap": "http://schemas.xmlsoap.org/soap/envelope/",
            "xmlns:xsd": "http://www.w3.org/2001/XMLSchema",
            "xmlns:xsi": "http://www.w3.org/2001/XMLSchema-instance",
            "xmlns:cwmp": "urn:dslforum-org:cwmp-1-0"
        })

        # 构建SOAP头
        header = ET.SubElement(envelope, "soap:Header")
        id_elem = ET.SubElement(header, "cwmp:ID", {"soap:mustUnderstand": "1"})
        id_elem.text = generate_message_id()

        # 构建SOAP体
        body = ET.SubElement(envelope, "soap:Body")
        inform = ET.SubElement(body, "cwmp:Inform")

        # 添加设备信息
        device_id = ET.SubElement(inform, "DeviceId")
        for key, value in device_info.items():
            elem = ET.SubElement(device_id, key)
            elem.text = value

        # 添加事件信息
        event_list = ET.SubElement(inform, "Event")
        event_list.set("soap:arrayType", "cwmp:EventStruct[%d]" % len(events))
        for event in events:
            event_struct = ET.SubElement(event_list, "EventStruct")
            event_type = ET.SubElement(event_struct, "EventType")
            event_type.text = event["type"]
            event_code = ET.SubElement(event_struct, "EventCode")
            event_code.text = event["code"]

        return ET.tostring(envelope, encoding="utf-8", method="xml")

4.4 数据模型管理实现

数据模型管理是TR069客户端最复杂的部分之一，它需要维护设备参数的完整树形结构，并处理ACS的各类参数访问请求。一个简化的数据模型管理器实现如下：

class DataModel:
    def __init__(self):
        self.root = ParameterNode("InternetGatewayDevice")
        self.build_standard_model()

    def build_standard_model(self):
        """构建标准数据模型"""
        device_info = self.root.add_child("DeviceInfo")
        device_info.add_parameter("Manufacturer", "string", "ReadOnly")
        device_info.add_parameter("ProductClass", "string", "ReadOnly")
        device_info.add_parameter("SerialNumber", "string", "ReadOnly")
        device_info.add_parameter("SoftwareVersion", "string", "ReadOnly")

        wan_device = self.root.add_child("WANDevice")
        wan_conn_device = wan_device.add_child("WANConnectionDevice")
        wan_ip_conn = wan_conn_device.add_child("WANIPConnection")
        wan_ip_conn.add_parameter("Enable", "boolean", "ReadWrite")
        wan_ip_conn.add_parameter("ExternalIPAddress", "string", "ReadOnly")

    def get_parameter_value(self, parameter_path):
        """获取参数值"""
        node = self.find_node(parameter_path)
        if node and node.is_parameter:
            return node.value
        else:
            raise TR069Error("InvalidParameterName")

    def set_parameter_value(self, parameter_path, value):
        """设置参数值"""
        node = self.find_node(parameter_path)
        if not node or not node.is_parameter:
            raise TR069Error("InvalidParameterName")

        if node.access != "ReadWrite":
            raise TR069Error("AccessDenied")

        # 验证值的合法性
        if not self.validate_parameter_value(node, value):
            raise TR069Error("InvalidParameterValue")

        # 设置值并触发相关操作
        old_value = node.value
        node.value = value

        # 通知值变化
        if node.notification == "ActiveNotification":
            self.on_parameter_changed(parameter_path, old_value, value)

    def find_node(self, path):
        """根据路径查找节点"""
        parts = path.split(".")
        current = self.root

        for part in parts:
            if part in current.children:
                current = current.children[part]
            else:
                return None

        return current

5 应用实例：简单TR069系统实现

为了将前述理论知识具体化，本章将实现一个最简单的TR069系统，包含基础的ACS服务器和CPE客户端。这个实例将展示TR069协议的核心交互流程，并提供可执行的代码片段。

5.1 简单ACS服务器实现

以下是一个使用Python和Flask框架实现的简化版ACS服务器：

from flask import Flask, request, Response
import xml.etree.ElementTree as ET
import datetime
import hashlib
import base64

app = Flask(__name__)

class ACSDatabase:
    """简单的ACS数据库模拟"""
    def __init__(self):
        self.devices = {}
        self.sessions = {}

    def register_device(self, device_id, device_info):
        """注册设备"""
        self.devices[device_id] = {
            'info': device_info,
            'last_contact': datetime.datetime.now(),
            'parameters': {}
        }

    def update_session(self, session_id, device_id, actions):
        """更新会话信息"""
        self.sessions[session_id] = {
            'device_id': device_id,
            'start_time': datetime.datetime.now(),
            'actions': actions
        }

acs_db = ACSDatabase()

@app.route('/tr069', methods=['POST'])
def tr069_endpoint():
    """TR069服务端点"""
    try:
        # 解析SOAP消息
        soap_ns = {'soap': 'http://schemas.xmlsoap.org/soap/envelope/',
                   'cwmp': 'urn:dslforum-org:cwmp-1-0'}

        root = ET.fromstring(request.data)

        # 提取消息头
        header = root.find('soap:Header', soap_ns)
        message_id = header.find('cwmp:ID', soap_ns).text if header is not None else 'unknown'

        # 处理消息体
        body = root.find('soap:Body', soap_ns)
        method_element = body[0]  # 第一个子元素就是方法名

        method_name = method_element.tag.split('}')[-1]  # 去除命名空间

        # 根据方法名分发处理
        if method_name == 'Inform':
            return handle_inform(method_element, message_id)
        elif method_name == 'GetParameterValuesResponse':
            return handle_get_parameter_values_response(method_element)
        else:
            return build_fault_response("MethodNotSupported", message_id)

    except Exception as e:
        return build_fault_response("RequestFailed", str(e))

def handle_inform(inform_element, message_id):
    """处理Inform消息"""
    ns = {'cwmp': 'urn:dslforum-org:cwmp-1-0'}

    # 提取设备ID
    device_id_elem = inform_element.find('cwmp:DeviceId', ns)
    manufacturer = device_id_elem.find('cwmp:Manufacturer', ns).text
    oui = device_id_elem.find('cwmp:OUI', ns).text
    product_class = device_id_elem.find('cwmp:ProductClass', ns).text
    serial_number = device_id_elem.find('cwmp:SerialNumber', ns).text

    device_id = f"{manufacturer}_{oui}_{product_class}_{serial_number}"

    # 提取事件信息
    events = []
    event_list = inform_element.find('cwmp:Event', ns)
    for event_struct in event_list.findall('cwmp:EventStruct', ns):
        event_type = event_struct.find('cwmp:EventType', ns).text
        event_code = event_struct.find('cwmp:EventCode', ns).text
        events.append({'type': event_type, 'code': event_code})

    # 注册设备
    device_info = {
        'manufacturer': manufacturer,
        'oui': oui,
        'product_class': product_class,
        'serial_number': serial_number
    }
    acs_db.register_device(device_id, device_info)

    # 构建响应
    response = build_inform_response(message_id)

    # 根据事件类型决定后续动作
    for event in events:
        if event['code'] == '0 BOOTSTRAP':
            # 新设备，需要全面配置
            schedule_full_configuration(device_id)
        elif event['code'] == '1 BOOT':
            # 设备重启，检查状态
            schedule_status_check(device_id)

    return response

def build_inform_response(message_id):
    """构建Inform响应"""
    envelope = ET.Element('soap:Envelope', {
        'xmlns:soap': 'http://schemas.xmlsoap.org/soap/envelope/',
        'xmlns:xsd': 'http://www.w3.org/2001/XMLSchema',
        'xmlns:xsi': 'http://www.w3.org/2001/XMLSchema-instance',
        'xmlns:cwmp': 'urn:dslforum-org:cwmp-1-0'
    })

    header = ET.SubElement(envelope, 'soap:Header')
    id_elem = ET.SubElement(header, 'cwmp:ID', {'soap:mustUnderstand': '1'})
    id_elem.text = message_id

    body = ET.SubElement(envelope, 'soap:Body')
    inform_response = ET.SubElement(body, 'cwmp:InformResponse')

    max_entries = ET.SubElement(inform_response, 'MaxEnvelopes')
    max_entries.text = '1'

    return Response(ET.tostring(envelope), mimetype='text/xml')

def schedule_full_configuration(device_id):
    """安排完整设备配置"""
    # 在实际实现中，这里会将配置任务加入队列
    # 包括参数设置、软件版本检查等
    print(f"安排设备 {device_id} 的完整配置")

if __name__ == '__main__':
    app.run(host='0.0.0.0', port=7547, ssl_context='adhoc')

5.2 简单CPE客户端实现

以下是一个简化版的CPE客户端实现，展示如何主动连接ACS并处理管理请求：

import requests
import xml.etree.ElementTree as ET
import time
import threading
import base64
import hashlib
from datetime import datetime

class SimpleCPE:
    def __init__(self, acs_url, device_info):
        self.acs_url = acs_url
        self.device_info = device_info
        self.session = requests.Session()
        self.data_model = {
            'InternetGatewayDevice.DeviceInfo.Manufacturer': device_info['manufacturer'],
            'InternetGatewayDevice.DeviceInfo.ProductClass': device_info['product_class'],
            'InternetGatewayDevice.DeviceInfo.SerialNumber': device_info['serial_number'],
            'InternetGatewayDevice.DeviceInfo.SoftwareVersion': device_info['software_version'],
            'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.Enable': 'True',
            'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress': '192.168.1.100'
        }

    def send_inform(self, events):
        """发送Inform消息"""
        # 构建Inform消息
        soap_message = self.build_inform_message(events)

        try:
            # 发送请求
            response = self.session.post(
                self.acs_url,
                data=soap_message,
                headers={'Content-Type': 'text/xml; charset="utf-8"'},
                timeout=30
            )

            if response.status_code == 200:
                # 处理响应
                self.handle_inform_response(response.content)
                return True
            else:
                print(f"Inform发送失败，状态码: {response.status_code}")
                return False

        except Exception as e:
            print(f"Inform发送异常: {str(e)}")
            return False

    def build_inform_message(self, events):
        """构建Inform消息"""
        envelope = ET.Element('soap:Envelope', {
            'xmlns:soap': 'http://schemas.xmlsoap.org/soap/envelope/',
            'xmlns:xsd': 'http://www.w3.org/2001/XMLSchema',
            'xmlns:xsi': 'http://www.w3.org/2001/XMLSchema-instance',
            'xmlns:cwmp': 'urn:dslforum-org:cwmp-1-0'
        })

        # 构建消息头
        header = ET.SubElement(envelope, 'soap:Header')
        id_elem = ET.SubElement(header, 'cwmp:ID', {'soap:mustUnderstand': '1'})
        id_elem.text = self.generate_message_id()

        # 构建消息体
        body = ET.SubElement(envelope, 'soap:Body')
        inform = ET.SubElement(body, 'cwmp:Inform')

        # 设备ID
        device_id = ET.SubElement(inform, 'DeviceId')
        ET.SubElement(device_id, 'Manufacturer').text = self.device_info['manufacturer']
        ET.SubElement(device_id, 'OUI').text = self.device_info['oui']
        ET.SubElement(device_id, 'ProductClass').text = self.device_info['product_class']
        ET.SubElement(device_id, 'SerialNumber').text = self.device_info['serial_number']

        # 事件
        event_list = ET.SubElement(inform, 'Event')
        event_list.set('soap:arrayType', 'cwmp:EventStruct[{}]'.format(len(events)))

        for event in events:
            event_struct = ET.SubElement(event_list, 'EventStruct')
            ET.SubElement(event_struct, 'EventType').text = event['type']
            ET.SubElement(event_struct, 'EventCode').text = event['code']

        # 当前时间
        ET.SubElement(inform, 'CurrentTime').text = datetime.now().isoformat()

        # 重试次数
        ET.SubElement(inform, 'RetryCount').text = '0'

        # 参数列表
        parameter_list = ET.SubElement(inform, 'ParameterList')
        parameter_list.set('soap:arrayType', 'cwmp:ParameterValueStruct[{}]'.format(len(self.data_model)))

        for name, value in self.data_model.items():
            param_struct = ET.SubElement(parameter_list, 'ParameterValueStruct')
            ET.SubElement(param_struct, 'Name').text = name
            ET.SubElement(param_struct, 'Value').text = value

        return ET.tostring(envelope, encoding='utf-8')

    def handle_inform_response(self, response_xml):
        """处理Inform响应"""
        try:
            ns = {'soap': 'http://schemas.xmlsoap.org/soap/envelope/',
                  'cwmp': 'urn:dslforum-org:cwmp-1-0'}

            root = ET.fromstring(response_xml)
            body = root.find('soap:Body', ns)

            # 检查是否有InformResponse
            inform_response = body.find('cwmp:InformResponse', ns)
            if inform_response is not None:
                print("Inform请求成功")

            # 检查是否有其他RPC方法
            for method in body:
                if 'InformResponse' not in method.tag:
                    self.handle_rpc_method(method)

        except Exception as e:
            print(f"处理Inform响应异常: {str(e)}")

    def handle_rpc_method(self, method_element):
        """处理RPC方法调用"""
        method_name = method_element.tag.split('}')[-1]
        print(f"收到RPC方法: {method_name}")

        if method_name == 'GetParameterValues':
            self.handle_get_parameter_values(method_element)
        elif method_name == 'SetParameterValues':
            self.handle_set_parameter_values(method_element)
        else:
            print(f"不支持的方法: {method_name}")

    def handle_get_parameter_values(self, method_element):
        """处理GetParameterValues请求"""
        ns = {'cwmp': 'urn:dslforum-org:cwmp-1-0'}

        # 提取参数名称列表
        parameter_names = []
        name_list = method_element.find('cwmp:ParameterNames', ns)
        for name_elem in name_list.findall('cwmp:string', ns):
            parameter_names.append(name_elem.text)

        # 构建响应
        response = self.build_get_parameter_values_response(parameter_names)

        # 发送响应
        self.send_rpc_response(response)

    def build_get_parameter_values_response(self, parameter_names):
        """构建GetParameterValues响应"""
        envelope = ET.Element('soap:Envelope', {
            'xmlns:soap': 'http://schemas.xmlsoap.org/soap/envelope/',
            'xmlns:xsd': 'http://www.w3.org/2001/XMLSchema',
            'xmlns:xsi': 'http://www.w3.org/2001/XMLSchema-instance',
            'xmlns:cwmp': 'urn:dslforum-org:cwmp-1-0'
        })

        body = ET.SubElement(envelope, 'soap:Body')
        response_elem = ET.SubElement(body, 'cwmp:GetParameterValuesResponse')

        parameter_list = ET.SubElement(response_elem, 'ParameterList')
        parameter_list.set('soap:arrayType', 'cwmp:ParameterValueStruct[{}]'.format(len(parameter_names)))

        for name in parameter_names:
            value = self.data_model.get(name, '')
            param_struct = ET.SubElement(parameter_list, 'ParameterValueStruct')
            ET.SubElement(param_struct, 'Name').text = name
            ET.SubElement(param_struct, 'Value').text = value

        return ET.tostring(envelope, encoding='utf-8')

    def send_rpc_response(self, soap_message):
        """发送RPC响应"""
        try:
            response = self.session.post(
                self.acs_url,
                data=soap_message,
                headers={'Content-Type': 'text/xml; charset="utf-8"'},
                timeout=30
            )

            if response.status_code == 200:
                print("RPC响应发送成功")
            else:
                print(f"RPC响应发送失败: {response.status_code}")

        except Exception as e:
            print(f"发送RPC响应异常: {str(e)}")

    def generate_message_id(self):
        """生成消息ID"""
        timestamp = str(int(time.time()))
        random_part = hashlib.md5(timestamp.encode()).hexdigest()[:8]
        return f"CPE_{timestamp}_{random_part}"

    def start_periodic_inform(self, interval=3600):
        """启动定期Inform"""
        def periodic_task():
            while True:
                time.sleep(interval)
                events = [{'type': '4 VALUE CHANGE', 'code': '2 PERIODIC'}]
                self.send_inform(events)

        thread = threading.Thread(target=periodic_task, daemon=True)
        thread.start()

# 使用示例
if __name__ == '__main__':
    device_info = {
        'manufacturer': 'ExampleManufacturer',
        'oui': '00:01:02',
        'product_class': 'RG1000',
        'serial_number': '123456789ABC',
        'software_version': 'V1.2.3'
    }

    cpe = SimpleCPE('https://acs.example.com:7547/tr069', device_info)

    # 发送启动Inform
    boot_events = [{'type': '2 CONNECTION REQUEST', 'code': '1 BOOT'}]
    cpe.send_inform(boot_events)

    # 启动定期Inform
    cpe.start_periodic_inform(3600)  # 每小时上报一次

5.3 实例演示与测试

要测试这个简单的TR069系统，可以按照以下步骤进行：

启动ACS服务器：python acs_server.py
运行CPE客户端：python cpe_client.py
观察交互过程：CPE启动后会自动向ACS发送Inform消息，ACS响应后可能下发配置指令

这个简单实例虽然功能有限，但完整展示了TR069协议的核心交互机制。在实际产品中，需要实现更复杂的数据模型、错误处理和安全性措施。

6 TR069核心模型框架深度剖析

在前述章节的基础上，我们需要进一步深入TR069协议的核心模型和框架，从架构层面理解其设计哲学和实现机制。本章将剖析TR069的状态机模型、会话管理、安全框架等高级主题。

6.1 状态机模型详解

TR069协议的交互过程可以由有限状态机（Finite State Machine）精确描述。状态机管理CPE与ACS之间会话的整个生命周期，确保交互按照协议规范进行。

CPE端状态机通常包含以下状态：

初始化状态（Initial）：设备启动后的初始状态，准备建立ACS连接
连接状态（Connecting）：正在与ACS建立TCP连接
认证状态（Authenticating）：正在进行HTTP认证
会话就绪状态（SessionReady）：连接已建立，可以发送Inform消息
RPC处理状态（RPCProcessing）：正在处理ACS下发的RPC方法
传输状态（Transferring）：正在进行文件传输
会话结束状态（SessionEnd）：会话正常结束
错误状态（Error）：会话异常终止

CPE端状态机的完整转换关系如下图所示：

ACS端状态机与CPE端相对应，但视角不同：

监听状态（Listening）：等待CPE连接
会话建立状态（SessionEstablished）：已建立HTTP连接
Inform处理状态（InformProcessing）：正在处理Inform消息
RPC下发状态（RPCSending）：正在向CPE发送RPC方法
响应等待状态（ResponseWaiting）：等待CPE的RPC响应
文件服务状态（FileServing）：为CPE提供文件下载服务
会话结束状态（SessionEnd）：会话正常结束

状态机的精确实现确保了TR069协议在各种异常情况下的鲁棒性。例如，当网络中断时，状态机会确保在连接恢复后从适当的状态继续，而不是从头开始。

6.2 会话管理与事务处理

TR069会话是一个有状态的交互过程，通常由CPE主动发起，通过一系列有序的消息交换完成管理操作。会话管理涉及多个关键方面：

会话初始化：CPE通过向ACS的URL发起HTTP连接来初始化会话。ACS的URL可以在CPE上预配置，也可以通过DHCP选项动态获取。会话初始化阶段还包括SSL/TLS握手和HTTP认证。

消息序列号管理：TR069使用消息ID来关联请求和响应。每个SOAP消息都有一个唯一的ID，相应的响应消息会使用相同的ID，这使得异步通信成为可能。

事务一致性：对于参数设置等关键操作，TR069支持事务语义。SetParameterValues操作是原子性的，即要么所有参数设置成功，要么全部失败。这通过ParameterKey机制实现，CPE在应用参数变更前会验证所有值的有效性。

会话持久化：长时间的会话（如文件下载）需要支持中断恢复。TR069通过分块传输和断点续传机制确保大文件传输的可靠性。

6.3 安全框架深度解析

TR069的安全框架是一个纵深防御体系，包含多个互补的安全层：

传输层安全（TLS/SSL）：

支持TLS 1.2及以上版本，确保传输加密强度
双向证书认证或服务器端证书认证
密码套件协商，避免弱加密算法

应用层安全：

HTTP摘要认证（HTTP Digest Authentication）
SOAP消息数字签名（可选）
命令和参数级访问控制

设备认证机制：

TR069支持多种设备认证方式，每种方式有不同的安全强度和实现复杂度：

认证方式	安全强度	实现复杂度	适用场景
HTTP基本认证	低	简单	测试环境
HTTP摘要认证	中	中等	内部网络
客户端证书认证	高	复杂	生产环境
双向SSL认证	很高	很复杂	高安全要求环境

表：TR069认证方式对比

安全策略实施：

定期更换凭证和证书
基于角色的访问控制（RBAC）
安全事件审计和日志记录
异常行为检测和阻止

6.4 性能与扩展性优化

在大规模部署场景中，TR069系统的性能和扩展性至关重要。以下是一些关键优化策略：

连接管理：

HTTP持久连接（Keep-Alive）减少TCP握手开销
连接池管理复用ACS与CPE之间的连接
异步I/O处理提高并发性能

消息处理优化：

SOAP消息压缩减少带宽消耗
批量参数操作减少交互次数
增量数据传输只同步变化的数据

ACS集群部署：

负载均衡分发CPE连接
会话状态共享支持ACS节点间故障转移
数据库优化支持高并发读写

通过以上优化，单个ACS实例可以支持数万甚至数十万CPE设备的管理，满足大型运营商的规模化部署需求。

7 常用工具命令与调试手段

在实际的TR069系统开发和运维过程中，合适的工具和调试方法可以显著提高效率。本章将介绍常用的TR069相关工具、命令和调试技巧。

7.1 工具链介绍

ACS测试工具：

GenieACS：开源的TR069 ACS实现，提供Web管理界面和API
Axiros ACS：商业级的TR069解决方案，功能完整
Friendly Technologies：提供完整的设备管理平台

CPE模拟器：

CPE Sim：模拟CPE行为，用于ACS开发和测试
TR069 Client Simulator：开源的CPE模拟器
Vendor-specific simulators：设备厂商提供的专用模拟工具

协议分析工具：

Wireshark：网络协议分析器，支持TR069协议解析
SOAP UI：Web服务测试工具，用于SOAP消息调试
tcpdump：命令行网络抓包工具

在线检测工具：

OpenTR069：在线的TR069协议验证服务
CWMP Validator：检查TR069消息格式合规性

7.2 分层调试方法

TR069系统的调试应该采用分层方法，从底层网络开始，逐步向上层应用推进：

网络层调试：

# 检查网络连通性
ping acs.example.com

# 测试端口可达性
```bash
telnet acs.example.com 7547

# 跟踪路由路径
traceroute acs.example.com

# 使用tcpdump抓包
tcpdump -i any -w tr069.pcap host acs.example.com and port 7547

TLS/SSL层调试：

# 测试SSL连接
openssl s_client -connect acs.example.com:7547 -showcerts

# 验证证书链
openssl verify -CAfile ca-bundle.pem device-cert.pem

# 检查证书详细信息
openssl x509 -in device-cert.pem -text -noout

HTTP层调试：

# 使用curl测试HTTP连接
curl -v -X POST -H "Content-Type: text/xml" \
  --data @inform.xml https://acs.example.com:7547/tr069

# 使用HTTPie工具
http --verbose POST https://acs.example.com:7547/tr069 \
  Content-Type:text/xml < inform.xml

SOAP消息调试：

# 打印SOAP消息内容
def debug_soap_message(soap_xml):
    import xml.dom.minidom
    dom = xml.dom.minidom.parseString(soap_xml)
    print(dom.toprettyxml())

# 验证SOAP消息结构
def validate_soap_message(soap_xml):
    from lxml import etree
    schema = etree.XMLSchema(file='cwmp.xsd')
    parser = etree.XMLParser(schema=schema)
    try:
        etree.fromstring(soap_xml, parser)
        print("SOAP消息验证通过")
    except etree.XMLSchemaError as e:
        print(f"SOAP消息验证失败: {e}")

7.3 常见问题与解决方案

TR069系统在实际部署中可能遇到各种问题，以下是一些常见问题及其解决方法：

连接问题：

症状：CPE无法连接ACS
可能原因：网络防火墙阻止、ACS服务未启动、URL配置错误
解决方法：检查网络连通性，验证ACS服务状态，确认URL配置

认证失败：

症状：HTTP 401错误
可能原因：用户名/密码错误、认证方式不匹配、证书问题
解决方法：检查认证凭证，确认ACS支持的认证方式，验证证书有效性

参数设置失败：

症状：SetParameterValues返回错误
可能原因：参数名错误、参数值无效、参数只读、设备忙
解决方法：检查参数路径和值，确认参数可写，重试操作

文件传输失败：

症状：Download命令执行失败
可能原因：文件服务器不可达、认证失败、磁盘空间不足、文件损坏
解决方法：检查文件服务器状态，验证下载凭证，检查设备存储空间

7.4 性能监控与日志分析

有效的监控和日志分析是维护TR069系统健康的关键：

关键性能指标：

并发连接数
请求处理延迟
消息吞吐量
错误率
资源利用率（CPU、内存、磁盘I/O）

日志配置示例：

import logging
import logging.handlers

def setup_tr069_logging():
    """配置TR069专用日志"""
    logger = logging.getLogger('tr069')
    logger.setLevel(logging.DEBUG)

    # 文件处理器，按大小滚动
    file_handler = logging.handlers.RotatingFileHandler(
        'tr069.log', maxBytes=10*1024*1024, backupCount=5
    )
    file_handler.setLevel(logging.DEBUG)

    # 控制台处理器
    console_handler = logging.StreamHandler()
    console_handler.setLevel(logging.INFO)

    # 日志格式
    formatter = logging.Formatter(
        '%(asctime)s - %(name)s - %(levelname)s - %(message)s'
    )
    file_handler.setFormatter(formatter)
    console_handler.setFormatter(formatter)

    logger.addHandler(file_handler)
    logger.addHandler(console_handler)

    return logger

# 使用示例
tr069_logger = setup_tr069_logging()
tr069_logger.info('TR069会话开始',
                  extra={'session_id': '12345', 'cpe_id': 'CPE_001'})

日志分析工具：

import re
from collections import defaultdict
from datetime import datetime

class TR069LogAnalyzer:
    """TR069日志分析器"""

    def __init__(self, log_file):
        self.log_file = log_file
        self.stats = defaultdict(int)

    def analyze(self):
        """分析日志文件"""
        with open(self.log_file, 'r') as f:
            for line in f:
                self.parse_line(line)

        return self.generate_report()

    def parse_line(self, line):
        """解析单行日志"""
        # 统计不同类型的事件
        if 'Inform' in line:
            self.stats['inform_count'] += 1
        elif 'SetParameterValues' in line:
            self.stats['set_param_count'] += 1
        elif 'Download' in line:
            self.stats['download_count'] += 1
        elif 'ERROR' in line:
            self.stats['error_count'] += 1

        # 提取会话ID
        session_match = re.search(r'session_id[:\s]+(\w+)', line)
        if session_match:
            session_id = session_match.group(1)
            self.stats[f'session_{session_id}'] += 1

    def generate_report(self):
        """生成分析报告"""
        report = {
            'total_informs': self.stats['inform_count'],
            'total_set_params': self.stats['set_param_count'],
            'total_downloads': self.stats['download_count'],
            'total_errors': self.stats['error_count'],
            'unique_sessions': len([k for k in self.stats.keys()
                                   if k.startswith('session_')])
        }
        return report

# 使用示例
analyzer = TR069LogAnalyzer('tr069.log')
report = analyzer.analyze()
print(f"分析报告: {report}")

8 高级主题与最佳实践

8.1 大规模部署策略

在运营商级别的大规模部署中，需要考虑以下关键策略：

分层架构设计：

┌─────────────────────────────────────┐
│      北向接口层（业务系统）           │
├─────────────────────────────────────┤
│      ACS集群层（负载均衡）            │
├─────────────────────────────────────┤
│      数据存储层（分布式数据库）        │
├─────────────────────────────────────┤
│      南向接口层（CPE设备）            │
└─────────────────────────────────────┘

负载均衡策略：

基于地理位置：根据CPE的地理位置分配到最近的ACS节点
基于设备类型：不同类型的设备连接到专用的ACS实例
基于负载：动态监控各ACS节点负载，智能分配新连接

数据库优化：

class OptimizedACSDatabase:
    """优化的ACS数据库实现"""

    def __init__(self):
        self.connection_pool = self.create_connection_pool()
        self.cache = self.create_cache_layer()

    def create_connection_pool(self):
        """创建数据库连接池"""
        from sqlalchemy import create_engine
        from sqlalchemy.pool import QueuePool

        engine = create_engine(
            'postgresql://user:pass@localhost/tr069',
            poolclass=QueuePool,
            pool_size=20,
            max_overflow=40,
            pool_pre_ping=True
        )
        return engine

    def create_cache_layer(self):
        """创建缓存层"""
        import redis
        return redis.Redis(
            host='localhost',
            port=6379,
            db=0,
            decode_responses=True
        )

    def get_device_info(self, device_id):
        """获取设备信息（带缓存）"""
        # 先查缓存
        cache_key = f"device:{device_id}"
        cached_data = self.cache.get(cache_key)

        if cached_data:
            return json.loads(cached_data)

        # 缓存未命中，查数据库
        with self.connection_pool.connect() as conn:
            result = conn.execute(
                "SELECT * FROM devices WHERE device_id = %s",
                (device_id,)
            )
            device_info = result.fetchone()

        # 写入缓存
        if device_info:
            self.cache.setex(
                cache_key,
                3600,  # 1小时过期
                json.dumps(device_info)
            )

        return device_info

8.2 安全加固措施

多层安全防护：

class SecureACS:
    """安全加固的ACS实现"""

    def __init__(self):
        self.rate_limiter = self.setup_rate_limiter()
        self.intrusion_detector = self.setup_intrusion_detection()

    def setup_rate_limiter(self):
        """设置速率限制"""
        from flask_limiter import Limiter
        from flask_limiter.util import get_remote_address

        return Limiter(
            key_func=get_remote_address,
            default_limits=["100 per hour", "10 per minute"]
        )

    def setup_intrusion_detection(self):
        """设置入侵检测"""
        return {
            'failed_attempts': {},
            'blacklist': set(),
            'max_attempts': 5,
            'lockout_duration': 3600
        }

    def validate_request(self, request):
        """验证请求安全性"""
        client_ip = request.remote_addr

        # 检查黑名单
        if client_ip in self.intrusion_detector['blacklist']:
            raise SecurityError("IP已被封禁")

        # 检查请求大小
        if len(request.data) > 1024 * 1024:  # 1MB限制
            raise SecurityError("请求过大")

        # 检查SOAP消息格式
        try:
            self.validate_soap_structure(request.data)
        except Exception as e:
            self.record_failed_attempt(client_ip)
            raise SecurityError(f"无效的SOAP消息: {e}")

        return True

    def record_failed_attempt(self, client_ip):
        """记录失败尝试"""
        attempts = self.intrusion_detector['failed_attempts']

        if client_ip not in attempts:
            attempts[client_ip] = {'count': 0, 'first_attempt': time.time()}

        attempts[client_ip]['count'] += 1

        # 超过阈值则加入黑名单
        if attempts[client_ip]['count'] >= self.intrusion_detector['max_attempts']:
            self.intrusion_detector['blacklist'].add(client_ip)
            logging.warning(f"IP {client_ip} 已被加入黑名单")

8.3 性能优化技巧

异步处理模式：

import asyncio
import aiohttp
from concurrent.futures import ThreadPoolExecutor

class AsyncACS:
    """异步ACS实现"""

    def __init__(self):
        self.executor = ThreadPoolExecutor(max_workers=100)
        self.session = None

    async def init_session(self):
        """初始化异步HTTP会话"""
        self.session = aiohttp.ClientSession()

    async def handle_multiple_cpes(self, cpe_list):
        """并发处理多个CPE"""
        tasks = [self.handle_cpe(cpe) for cpe in cpe_list]
        results = await asyncio.gather(*tasks, return_exceptions=True)
        return results

    async def handle_cpe(self, cpe_info):
        """处理单个CPE"""
        try:
            # 异步发送配置命令
            response = await self.send_command(
                cpe_info['url'],
                cpe_info['command']
            )
            return {'success': True, 'cpe_id': cpe_info['id']}
        except Exception as e:
            return {'success': False, 'cpe_id': cpe_info['id'], 'error': str(e)}

    async def send_command(self, url, command):
        """异步发送命令"""
        async with self.session.post(url, data=command) as response:
            return await response.text()

# 使用示例
async def main():
    acs = AsyncACS()
    await acs.init_session()

    cpe_list = [
        {'id': 'CPE001', 'url': 'http://cpe1.local/tr069', 'command': 'reboot'},
        {'id': 'CPE002', 'url': 'http://cpe2.local/tr069', 'command': 'reboot'},
        # ... 更多CPE
    ]

    results = await acs.handle_multiple_cpes(cpe_list)
    print(f"处理结果: {results}")

# asyncio.run(main())

消息队列集成：

import pika
import json

class MessageQueueACS:
    """集成消息队列的ACS"""

    def __init__(self, rabbitmq_host='localhost'):
        self.connection = pika.BlockingConnection(
            pika.ConnectionParameters(host=rabbitmq_host)
        )
        self.channel = self.connection.channel()
        self.setup_queues()

    def setup_queues(self):
        """设置消息队列"""
        # 配置任务队列
        self.channel.queue_declare(queue='config_tasks', durable=True)

        # 固件升级队列
        self.channel.queue_declare(queue='firmware_tasks', durable=True)

        # 结果队列
        self.channel.queue_declare(queue='task_results', durable=True)

    def enqueue_config_task(self, device_id, parameters):
        """将配置任务加入队列"""
        task = {
            'type': 'config',
            'device_id': device_id,
            'parameters': parameters,
            'timestamp': time.time()
        }

        self.channel.basic_publish(
            exchange='',
            routing_key='config_tasks',
            body=json.dumps(task),
            properties=pika.BasicProperties(
                delivery_mode=2,  # 持久化消息
            )
        )

    def process_tasks(self):
        """处理队列中的任务"""
        def callback(ch, method, properties, body):
            task = json.loads(body)
            print(f"处理任务: {task}")

            # 执行任务
            result = self.execute_task(task)

            # 发送结果
            self.channel.basic_publish(
                exchange='',
                routing_key='task_results',
                body=json.dumps(result)
            )

            # 确认消息
            ch.basic_ack(delivery_tag=method.delivery_tag)

        self.channel.basic_qos(prefetch_count=1)
        self.channel.basic_consume(
            queue='config_tasks',
            on_message_callback=callback
        )

        print('开始处理任务...')
        self.channel.start_consuming()

    def execute_task(self, task):
        """执行具体任务"""
        # 实际的任务执行逻辑
        return {
            'task_id': task.get('device_id'),
            'status': 'success',
            'timestamp': time.time()
        }

8.4 监控与告警系统

实时监控仪表板：

from prometheus_client import Counter, Histogram, Gauge
import time

class TR069Metrics:
    """TR069性能指标收集"""

    def __init__(self):
        # 计数器
        self.inform_counter = Counter(
            'tr069_inform_total',
            'Total number of Inform messages'
        )

        self.error_counter = Counter(
            'tr069_errors_total',
            'Total number of errors',
            ['error_type']
        )

        # 直方图（延迟分布）
        self.request_duration = Histogram(
            'tr069_request_duration_seconds',
            'Request duration in seconds',
            ['method']
        )

        # 仪表（当前值）
        self.active_sessions = Gauge(
            'tr069_active_sessions',
            'Number of active TR069 sessions'
        )

        self.connected_devices = Gauge(
            'tr069_connected_devices',
            'Number of connected devices'
        )

    def record_inform(self):
        """记录Inform消息"""
        self.inform_counter.inc()

    def record_error(self, error_type):
        """记录错误"""
        self.error_counter.labels(error_type=error_type).inc()

    def record_request_duration(self, method, duration):
        """记录请求耗时"""
        self.request_duration.labels(method=method).observe(duration)

    def update_active_sessions(self, count):
        """更新活跃会话数"""
        self.active_sessions.set(count)

    def update_connected_devices(self, count):
        """更新连接设备数"""
        self.connected_devices.set(count)

# 使用示例
metrics = TR069Metrics()

def handle_inform_with_metrics(inform_data):
    """带指标记录的Inform处理"""
    start_time = time.time()

    try:
        # 处理Inform
        result = process_inform(inform_data)

        # 记录成功
        metrics.record_inform()

    except Exception as e:
        # 记录错误
        metrics.record_error(type(e).__name__)
        raise

    finally:
        # 记录耗时
        duration = time.time() - start_time
        metrics.record_request_duration('Inform', duration)

告警规则配置：

# Prometheus告警规则示例
groups:
  - name: tr069_alerts
    interval: 30s
    rules:
      # 错误率过高
      - alert: HighErrorRate
        expr: rate(tr069_errors_total[5m]) > 0.1
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "TR069错误率过高"
          description: "过去5分钟错误率超过10%"

      # 活跃会话数异常
      - alert: TooManyActiveSessions
        expr: tr069_active_sessions > 10000
        for: 2m
        labels:
          severity: critical
        annotations:
          summary: "活跃会话数过多"
          description: "当前活跃会话数: {{ $value }}"

      # 请求延迟过高
      - alert: HighRequestLatency
        expr: histogram_quantile(0.95, tr069_request_duration_seconds) > 5
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "请求延迟过高"
          description: "95分位延迟超过5秒"

9 总结与展望

9.1 TR069协议的核心优势

通过本文的深入分析，我们可以总结TR069协议的几个核心优势：

架构设计的优越性：

客户端-服务器模型有效解决了NAT穿越问题
分层协议栈充分利用了成熟的Web技术
松耦合设计通过南向/北向接口实现了系统间解耦

功能完整性：

全生命周期管理覆盖设备从注册到退役的整个周期
全面的管理功能包括配置、监控、诊断、升级等
灵活的可扩展性支持厂商自定义数据模型和方法

实践中的有效性：

大规模部署能力：单ACS可管理数万CPE设备
强大的容错机制确保在复杂网络环境中的可靠性
完善的安全框架提供多层次的安全防护

9.2 未来发展趋势

随着技术的演进，TR069协议也在不断发展：

向TR-369（USP）演进：

基于WebSocket的持久连接
更灵活的消息格式（Protocol Buffers）
改进的多租户支持
更强的安全性（OAuth 2.0）

与物联网技术融合：

支持MQTT等轻量级协议
边缘计算能力集成
AI驱动的智能运维

云原生架构：

微服务化的ACS实现
容器化部署
自动伸缩能力

9.3 学习建议

对于希望深入学习TR069的开发者，建议按以下路径进行：

理论基础：深入理解SOAP、HTTP、XML等基础技术
协议规范：仔细阅读Broadband Forum发布的TR-069标准文档
开源项目：研究GenieACS、easycwmp等开源实现
实践项目：搭建测试环境，实现简单的ACS和CPE
性能优化：学习大规模部署的优化技巧
安全加固：掌握各种安全防护措施

9.4 参考资源

官方文档：

TR-069 Amendment 6（最新版本）
TR-106（数据模型规范）
TR-181（设备数据模型）

结语

TR069协议作为设备管理领域的重要标准，在宽带接入、物联网等领域发挥着关键作用。通过本文的全方位解析，读者应该能够：

理解TR069协议的设计原理和工作机制
掌握数据模型和RPC方法的使用
具备实现基本TR069系统的能力
了解大规模部署的最佳实践
掌握调试和优化的方法

希望本文能够成为你学习和应用TR069协议的实用指南，助力你在设备管理领域取得成功！

算法, 数据结构, Python, AI, 技术分享

收藏0 回复显示全部楼层举报

返回列表
