CMock嵌入式Mock模块自动化生成实战：单元测试隔离最佳实践

在嵌入式项目开发中，开发团队常常面临以下典型困境：

• 硬件交付延迟导致依赖硬件的代码无法调试
• 第三方接口或驱动未完成造成联调阻塞
• 单元测试时难以隔离被测试模块与依赖模块的耦合关系

Mock打桩技术正是解决这些问题的关键方案。通过模拟依赖模块的行为，使被测试代码能够"脱离依赖"独立运行，这已成为嵌入式单元测试的核心技术之一。

一、Mock打桩技术解析

1.1 核心概念定义

• Mock（模拟）：创建与真实模块接口完全一致的虚拟依赖模块（如硬件驱动、第三方接口），其内部逻辑经过简化，仅满足被测试模块的基本需求
• 打桩（Stub）：通过技术手段拦截被测试代码对真实依赖模块的调用，并将其重定向到Mock模块

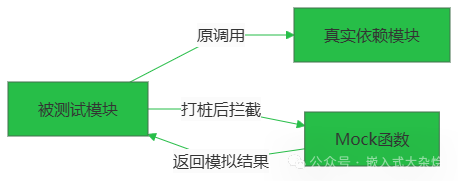

嵌入式Mock打桩的核心原理是函数调用重定向——在CPU执行被测试代码时，将原本跳转到真实依赖函数的指令改为跳转到Mock函数。

二、CMock工具深度解析

CMock是一个专业的自动化Mock生成工具，其核心价值在于通过解析C头文件自动生成完整的Mock实现代码。

项目地址：https://github.com/ThrowTheSwitch/CMock 许可证：MIT license

CMock是ThrowTheSwitch工具链中的重要组成部分，与Unity测试框架紧密集成。

• Unity：轻量级C语言单元测试框架，专注于断言机制和测试用例组织
• CMock：基于Ruby的C头文件解析器与Mock代码生成器，帮助开发者构建可控的模拟依赖模块

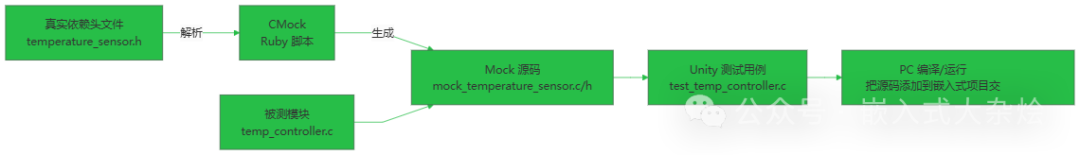

典型工作流程示意图：

三、CMock + Unity实战示例

被测模块：temp_controller Mock模块：temperature_sensor

3.1 环境准备

1. 安装Ruby环境

   sudo apt update
   sudo apt install -y ruby

2. 获取CMock库

   git clone https://github.com/ThrowTheSwitch/CMock

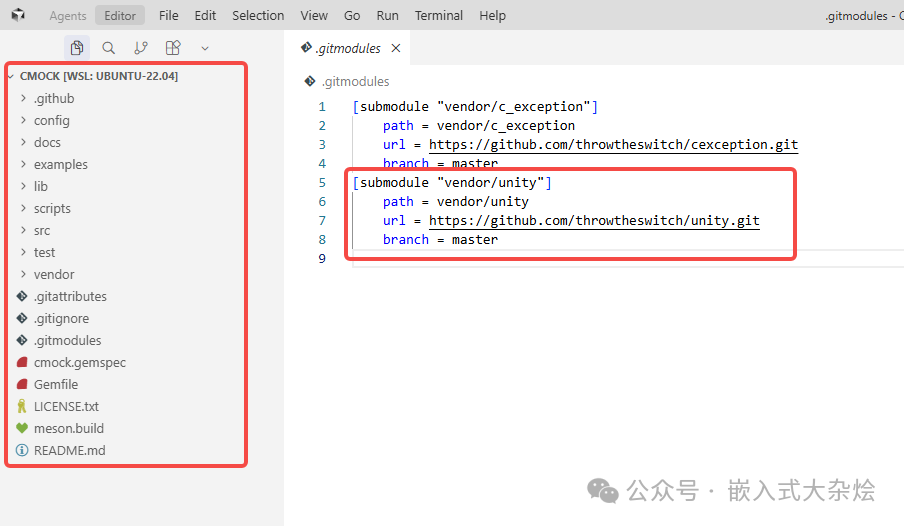

克隆完成后目录结构：

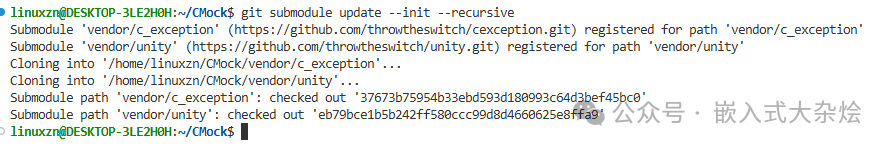

Unity作为CMock的子模块，需要执行以下命令初始化：

git submodule update --init --recursive

3.2 配置CMock

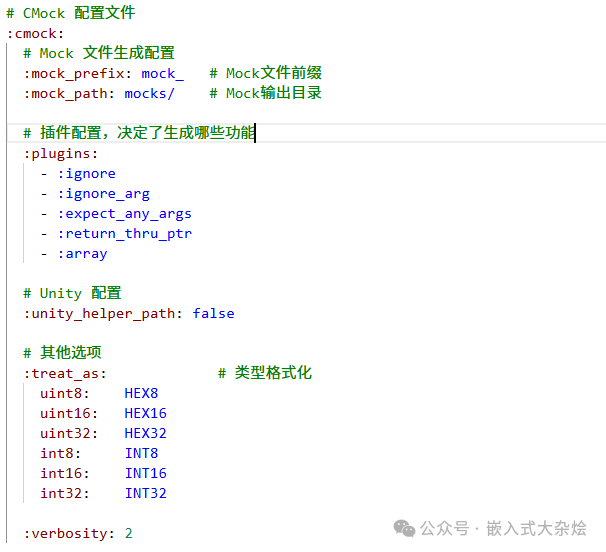

在工程根目录创建CMock配置文件cmock_config.yml：

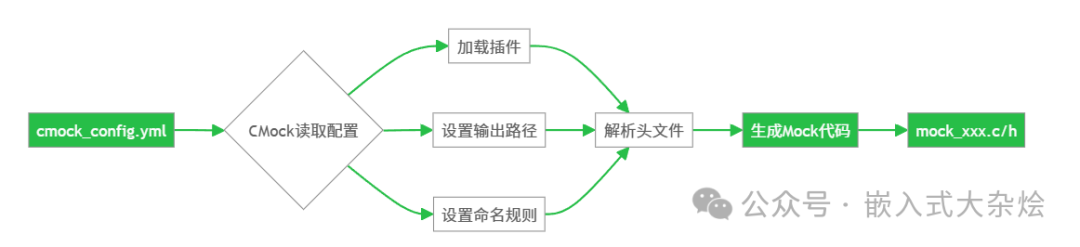

配置文件主要作用：

3.3 Mock模块生成

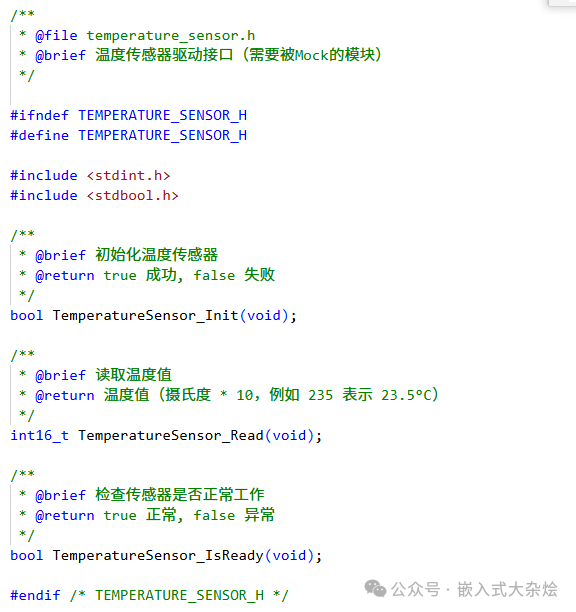

需要模拟的模块头文件temperature_sensor.h：

执行Mock生成命令：

3.4 测试用例编写

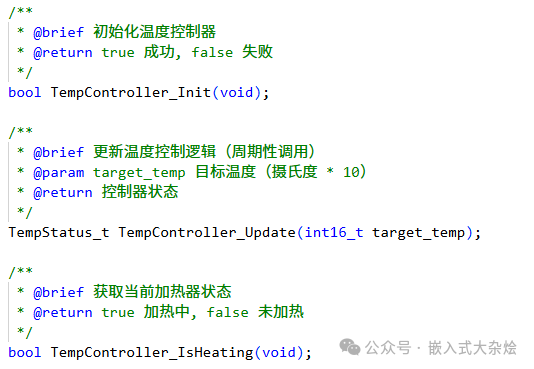

被测模块接口temp_controller.h：

temp_controller.c模块依赖temperature_sensor模块，使用CMock工具基于头文件自动生成模拟模块后，即可进行完整的单元测试。

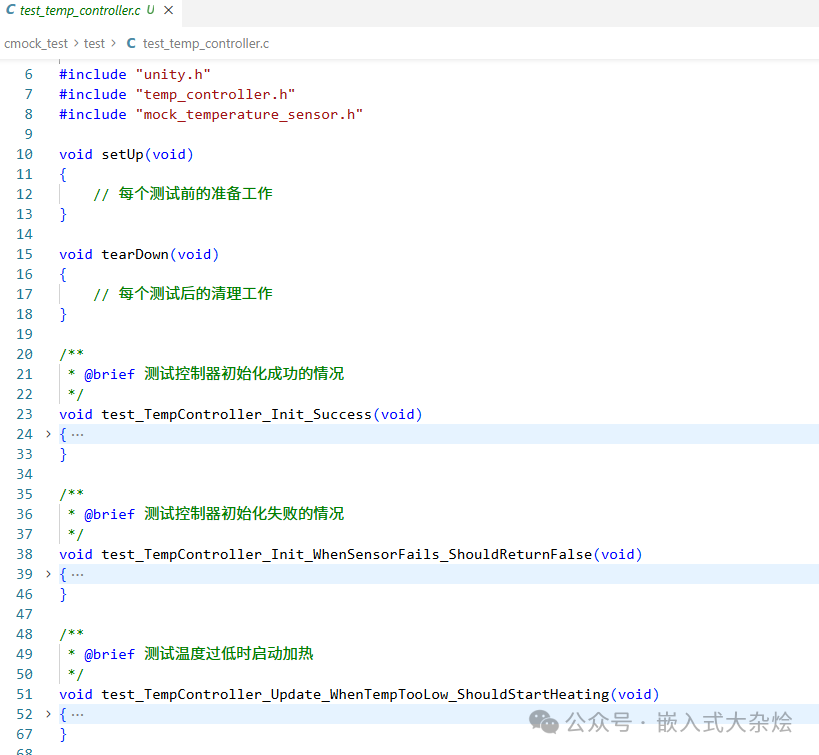

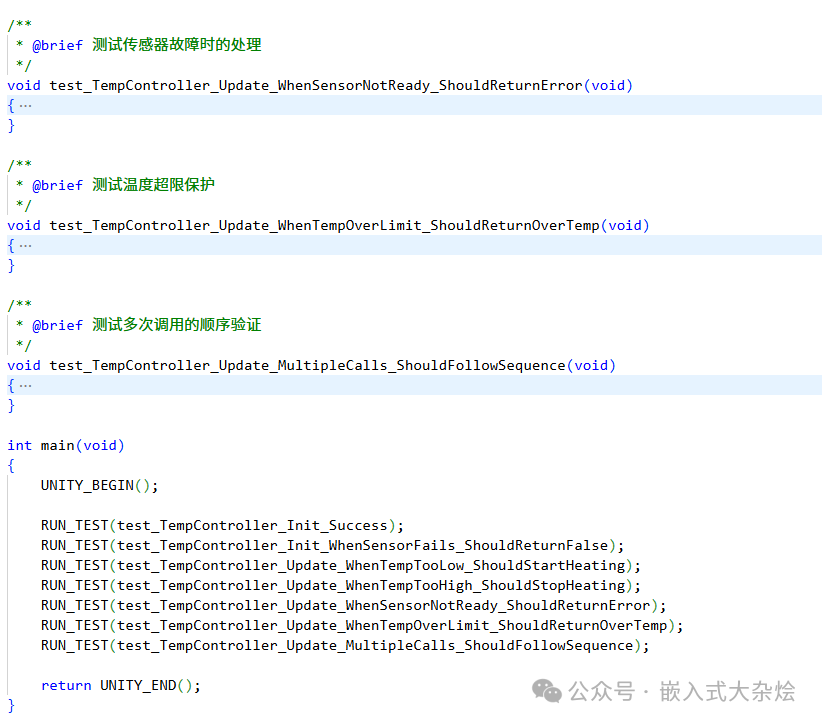

编写基于Unity框架的测试文件test_temp_controller.c：

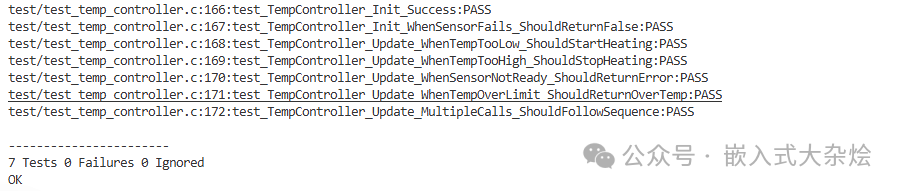

3.5 编译与执行

技术总结

对于嵌入式项目而言，单元测试的真正难点往往不在于测试框架本身，而在于如何有效实现模块间的隔离。CMock + Unity组合提供了一条工程化、可落地的单元测试解决方案：通过自动解析头文件生成Mock代码，开发者可以将精力集中于测试用例设计和业务逻辑理解，大幅提升嵌入式开发效率。
