BootLoader 核心功能与架构设计：从单片机启动到OTA升级的安全实现

从 ISP 到 OTA，揭秘单片机如何实现“自我进化”。

引言：价值一亿的“补丁”

假设这么一个场景：你们公司卖出了 10 万台智能门锁，分布在全国各地的小区里。某天，测试同事脸色铁青地告诉你——代码里有个 Bug，会导致电池 3 天就耗尽。

没有 BootLoader 的世界：
派工程师全国出差，挨家挨户拆锁、接烧录器、刷固件。差旅费、人力成本、用户投诉、品牌信誉崩塌……保守估计损失过亿。

有 BootLoader 的世界：
后台推送一个 OTA 升级包，用户手机点一下“确认升级”，睡一觉起来问题就解决了。成本约等于零。

这就是 BootLoader 存在的意义。

它不是简单的“启动代码”，而是嵌入式系统的“守门员”和“搬运工”。 守门员负责检查“要不要升级”，搬运工负责把新固件安全地搬进 Flash。

今天，我们就来深入探讨一下，BootLoader 究竟是如何在 App 运行之前接管系统，并安全完成这场“换脑手术”的。

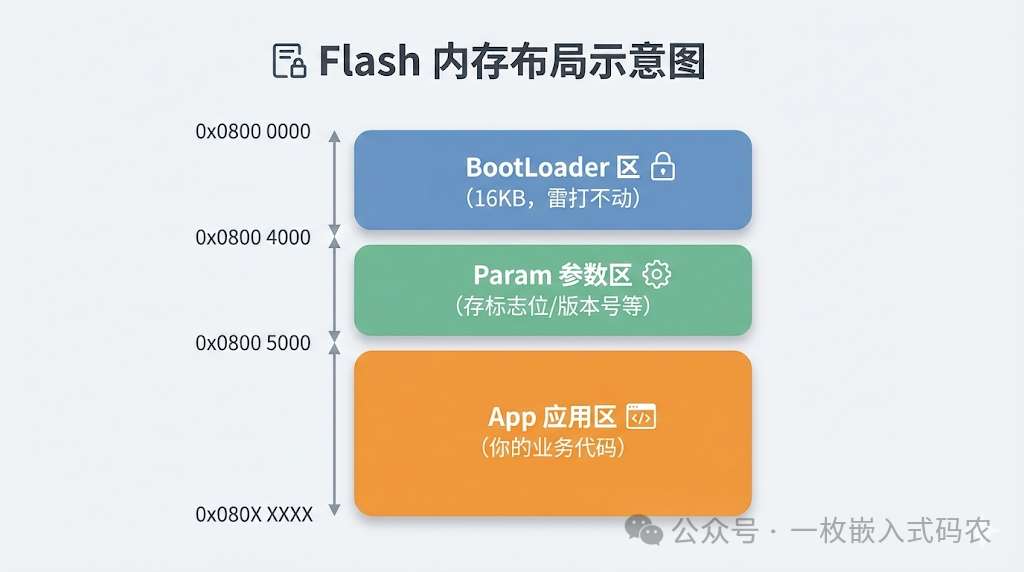

一、宏观视野：Flash 里的“楚河汉界”

要理解 BootLoader，首先得搞清楚一件事：Flash 是怎么被切分的？

很多新手以为整个 Flash 就是一整块“硬盘”，代码往里一塞就完事了。实际上，一个设计完善的带 BootLoader 的系统，Flash 至少要划分成三块“地盘”：

• BootLoader 区：从 0x0800 0000 开始，这是 STM32 的固定启动地址。芯片上电后，PC 指针第一个跑到这儿。这块区域一般烧录一次就不动了，是系统启动的基石。
• Param 参数区：存一些关键标志位，比如 NEED_UPDATE（需要升级吗？）、APP_VERSION（当前版本号）等。BootLoader 靠读这些标志位来决定下一步动作。
• App 应用区：真正跑业务逻辑的地方。你写的那些控制电机、读传感器的代码，都住在这里。

启动流程对比

普通启动（没有 BootLoader）：

复位 → 直接运行 App

带 BootLoader 的启动：

复位 → 运行 BootLoader → 检查标志位 → 需要升级？→ 是：下载固件、擦写 Flash、校验、复位 → 否：跳转到 App

看出区别了吗？BootLoader 像个“前台接待”，每次开机先问一句：“今天有升级任务吗？”没有就放行，有就开始干活。

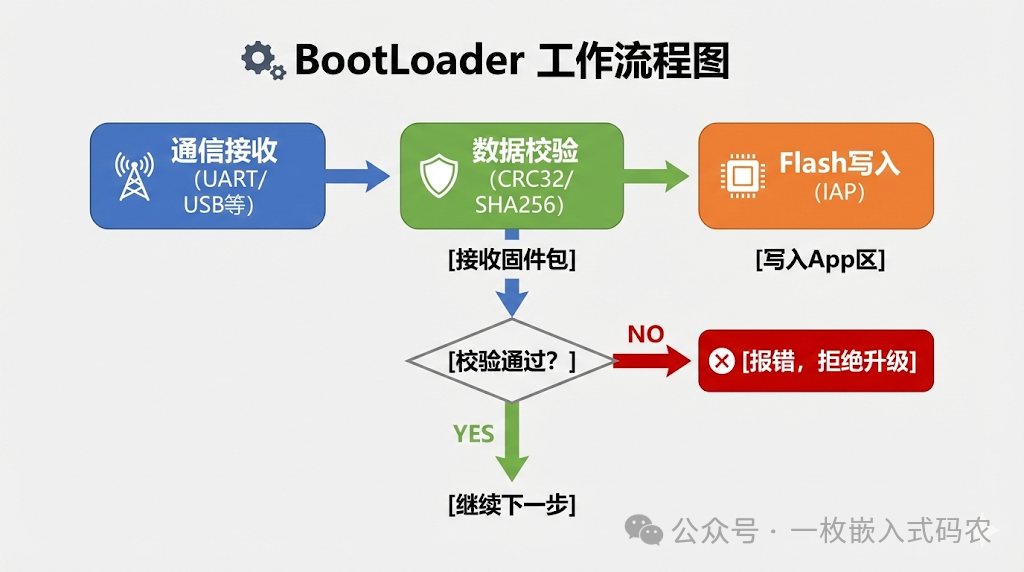

二、核心职能：BootLoader 的“三板斧”

说了这么多，BootLoader 具体干了什么？总结下来就是三件事：通信、擦写、校验。我称之为“三板斧”。

第一板斧：通信搬运

固件从哪儿来？BootLoader 得有本事把它“接”进来。这涉及到不同的通信接口与协议，是嵌入式网络与系统编程的基础知识。

常见的通信方式包括：

方式	协议	典型场景
UART	Xmodem/Ymodem	调试阶段，用串口线升级
USB	DFU 协议	消费电子，插线升级
CAN	UDS 协议	汽车电子，诊断仪升级
网络	MQTT/HTTP	物联网 OTA 远程升级

这里有个细节：BootLoader 里的通信代码通常是“精简版”。比如做 OTA，你不需要塞一个完整的 lwIP 协议栈进去，一个极简的 TCP 收发就够了。体积小才是王道，BootLoader 一般控制在 16KB~32KB 以内。

第二板斧：Flash 擦写

固件接收完了，下一步就是往 Flash 里“搬家”。这个过程叫 IAP（In-Application Programming），翻译过来就是“应用内编程”。

为什么叫“应用内”？因为这时候芯片已经在跑 BootLoader 程序了，它一边运行，一边擦写 Flash 的另一块区域。这就好比你一边开车一边换轮胎——听起来很刺激，但 BootLoader 确实在干这事。

关键难点：别擦错地方！

Flash 擦除是按“扇区（Sector）”进行的，一擦就是一整块。如果地址算错了，把 BootLoader 自己给擦了，那就真成“自杀式升级”了。

所以代码里必须加地址保护：

// 地址合法性检查
if (addr < APP_START_ADDR || addr > APP_END_ADDR) {
    return ERROR_INVALID_ADDR;  // 拒绝操作
}

这几行简单的边界检查代码，是保证系统稳定性的重要防线。

第三板斧：完整性校验

数据在传输过程中可能丢包、错位、被干扰。如果不检查就直接写进去，轻则功能异常，重则直接变砖。因此，数据校验是固件升级流程中不可或缺的一环。

常用校验手段：

• CRC32：标配，计算快，能抓住大部分传输错误
• MD5/SHA256：高配，用于安全性要求高的场景，还能防篡改

校验的逻辑很简单：固件包里带一个校验值，BootLoader 收完数据后自己算一遍，两边对上了才能往下走。对不上？老老实实报错，绝不能硬跳转。

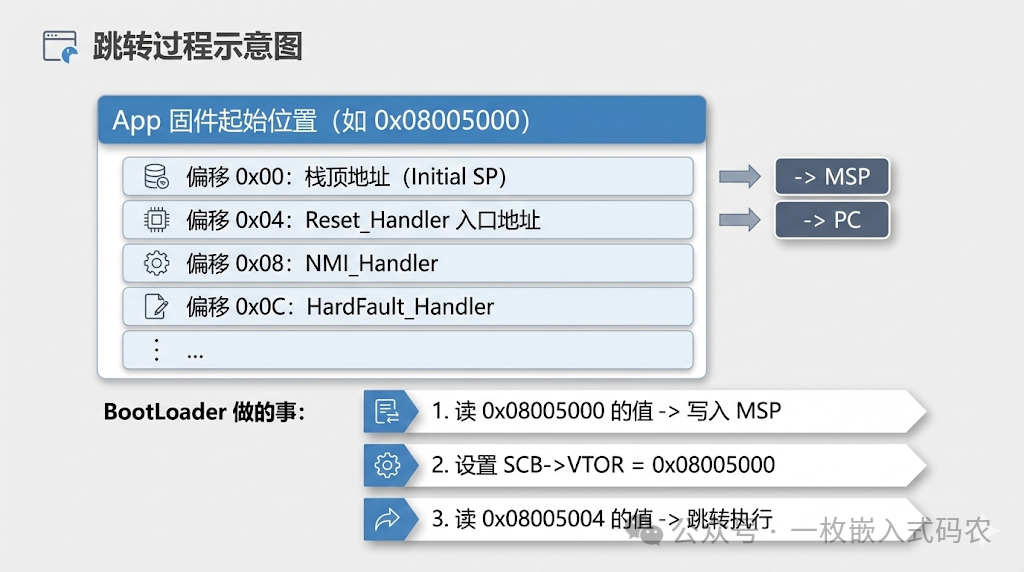

三、灵魂一跃：如何从 Boot 跳转到 App？

这是整个 BootLoader 里最核心也最容易出错的部分。BootLoader 干完活，怎么把控制权交给 App？总不能 while(1) 卡在那儿吧。

答案是：手动修改 CPU 的关键寄存器，让它“以为”自己刚刚复位，然后从 App 的入口开始跑。

跳转五步曲

void JumpToApp(uint32_t appAddr)
{
    typedef void (*pFunction)(void);
    pFunction JumpToApplication;

    // 1. 关中断：防止跳转过程中断来捣乱
    __disable_irq();

    // 2. 复位用过的外设（Timer、DMA等）
    HAL_TIM_Base_DeInit(&htim2);
    HAL_UART_DeInit(&huart1);

    // 3. 设置栈指针（MSP）
    //    App 固件的第一个字就是栈顶地址
    __set_MSP(*(uint32_t*)appAddr);

    // 4. 重定向向量表（VTOR）
    //    告诉 CPU：以后中断去 App 那边找
    SCB->VTOR = appAddr;

    // 5. 跳转！读取 Reset_Handler 地址并执行
    JumpToApplication = (pFunction)(*(uint32_t*)(appAddr + 4));
    JumpToApplication();
}

让我逐行解释一下，这涉及到对Cortex-M内核的深入理解：

第 1 步：关中断
跳转过程中，如果有中断触发，CPU 会去向量表里找中断处理函数。但这时候向量表还没切过去，找到的还是 BootLoader 的函数，直接就跑飞了。所以必须先关掉。

第 2 步：复位外设
BootLoader 可能用了串口、定时器等外设。如果不清理干净就跳转，App 初始化同一个外设时可能会出问题。给 App 一个“干净”的硬件环境很重要。

第 3 步：设置 MSP（主栈指针）
Cortex-M 架构规定：固件映像的前 4 个字节存的是初始栈顶地址。BootLoader 要把这个值读出来，塞进 MSP 寄存器，这样 App 跑起来才有栈可用。

第 4 步：重定向 VTOR
VTOR 是 Cortex-M3/M4 等内核新增的寄存器，全称 Vector Table Offset Register（向量表偏移寄存器）。改了它之后，CPU 就知道：以后发生中断，去 App 的地址找向量表，别来 BootLoader 这儿找了。

第 5 步：跳！
固件映像的第 5~8 个字节存的是 Reset_Handler 的入口地址。读出来，通过函数指针强转并调用，App 的启动代码就跑起来了。

四、高阶架构：如何保证“永远不砖”？

前面讲的都是“正常流程”。但现实往往不那么美好：升级升到一半，突然断电了怎么办？一个健壮的 BootLoader 设计必须考虑异常情况。

单分区的致命缺陷

最简单的方案是只划一个 App 区：旧固件擦掉，新固件写进去。

问题来了：擦除完成、写入一半的时候，电没了。

结果：旧的没了，新的也没写完。App 区一片狼藉，系统启动后要么跑飞，要么直接卡死。虽然 BootLoader 还活着，但设备已经废了——这就是“变砖”。

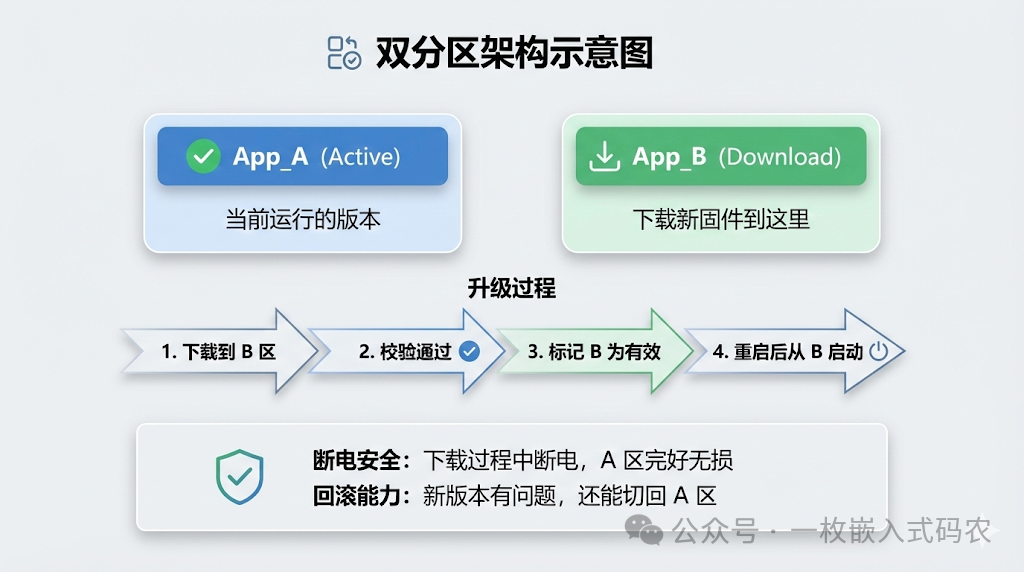

双分区（A/B System）的智慧

工业级、车规级产品怎么解决这个问题？双分区。

核心思路：

1. Flash 划出两块 App 区：A 和 B
2. 系统平时从 A 区运行
3. 新固件下载到 B 区，A 区纹丝不动
4. 下载完成、校验通过后，修改标志位，告诉 BootLoader：下次启动从 B 区跑
5. 重启，BootLoader 读标志位，跳转到 B 区

最大的好处是什么？

• 断电安全：下载过程中断电——没关系，A 区是好的，下次开机还能正常工作，大不了重新下载。
• 回滚能力：新版本有 Bug——没关系，标志位一改，重启后切回 A 区，还是老版本。

这就是为什么 Android 手机、特斯拉汽车等对可靠性要求极高的产品都采用 A/B 分区方案。宁可多花一倍 Flash 空间，也要换一个“永远不砖”的保障。

五、总结与展望

写到这里，我们梳理一下 BootLoader 的核心知识点：

1. Flash 分区：Boot 区 + Param 区 + App 区（或 A/B 分区），各区域职责清晰，这是系统架构的基础。
2. 三板斧：通信接收、Flash 擦写（IAP）、完整性校验，三者协同完成固件搬运。
3. 跳转机制：关中断、复位外设、设 MSP、改 VTOR、跳 PC——五步缺一不可，需要深入理解计算机体系结构。
4. 双分区架构：用空间换安全，A/B 分区保证永不变砖，是高可靠系统的标配。

随着物联网设备越来越多，安全问题也越来越重要。未来的 BootLoader 不仅要能升级，还得能安全启动（Secure Boot）——不光校验 CRC，还要验证数字签名，防止固件被恶意篡改。这是嵌入式系统安全领域另一个重要话题。
