在网络配置项目中，工程师们经常面临如何创建VLAN和配置交换机端口的挑战，同时也需要了解如何查看端口与VLAN的状态信息。掌握华为交换机的配置和查询命令对于高效网络管理至关重要。本文以华为交换机为例，详细总结配置命令和查询命令，便于实际项目应用。
一、华为交换机配置命令
1. 创建VLAN
在用户视图下，进入配置视图并创建VLAN：
<Quidway>system-view
[Quidway] vlan 10
[Quidway-vlan10] quit
[Quidway] vlan 100
[Quidway-vlan100] quit
2. 将端口加入到VLAN中
配置端口的传输模式并将其加入指定VLAN：
[Quidway] interface GigabitEthernet2/0/1
[Quidway-GigabitEthernet2/0/1] port link-type access
[Quidway-GigabitEthernet2/0/1] port default vlan 100
[Quidway-GigabitEthernet2/0/1] quit
[Quidway] interface GigabitEthernet1/0/0
[Quidway-GigabitEthernet1/0/0] port link-type access
[Quidway-GigabitEthernet1/0/0] port default vlan 10
[Quidway-GigabitEthernet1/0/0] quit
3. 将多个端口加入到VLAN中
批量添加端口到VLAN：
[Quidway] vlan 10
[Quidway-vlan10] port GigabitEthernet 1/0/0 to 1/0/29
[Quidway-vlan10] quit
4. 交换机配置IP地址
为VLAN接口配置管理IP：
[Quidway] interface Vlanif100
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252
[Quidway-Vlanif100] quit
[Quidway] interface Vlanif10
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128
[Quidway-Vlanif10] quit
5. 配置默认静态路由
设置默认路由：
[Quidway] ip route-static 0.0.0.0 0.0.0.0 119.167.200.89
6. 交换机保存设置和重置命令
保存配置、重置和重启：
<Quidway>save
<Quidway>reset saved-configuration
<Quidway>reboot
7. 交换机常用的显示命令
在用户视图下查看各种状态：
<Quidway>display current-configuration
<Quidway>display device
<Quidway>display interface ?
<Quidway>display version
<Quidway>display vlan ?
8. 恢复交换机出厂设置
重置交换机配置：
<Quidway>reset saved-configuration
二、华为交换机八大查询命令
在项目实践中，除了配置命令，查询命令用于验证和监控配置状态，是网络运维的关键环节。

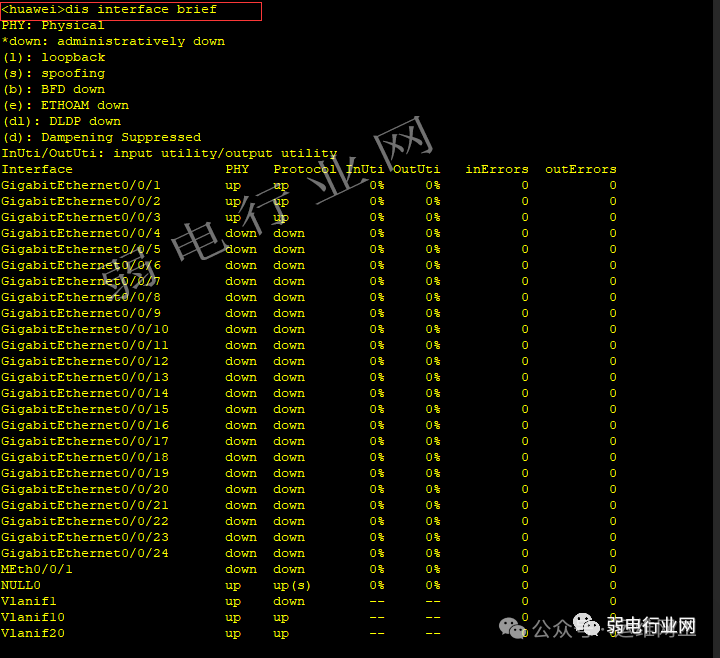

1. 查询端口使用情况
使用 dis interface brief 查看端口状态和使用情况：
如需更详细信息，输入 display interface ?。
2. 虚拟接口对应的IP地址使用情况
dis ip int brief 显示虚拟接口的IP地址和状态：
3. 显示已创建的VLAN情况
dis vlan 查看VLAN配置：

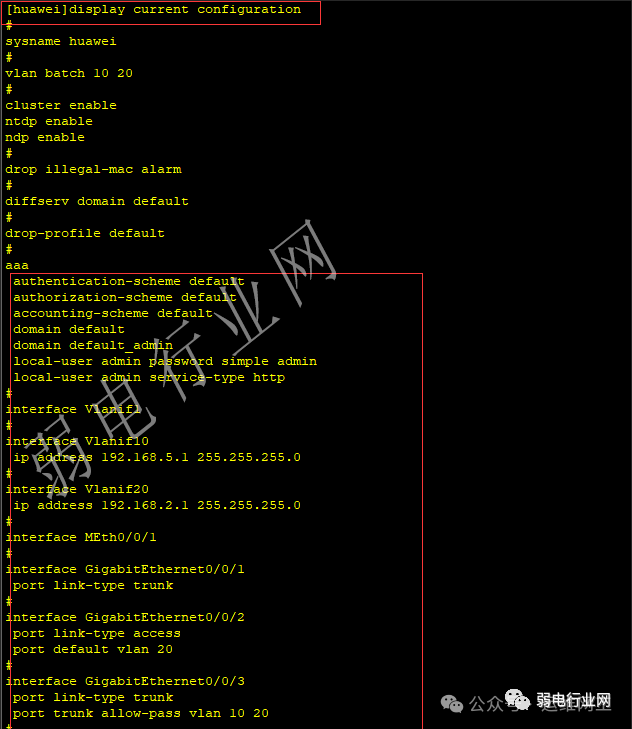

4. 查看交换机正在使用的配置明细
display current-configuration 显示详细配置，包括IP地址、VLAN和端口设置：

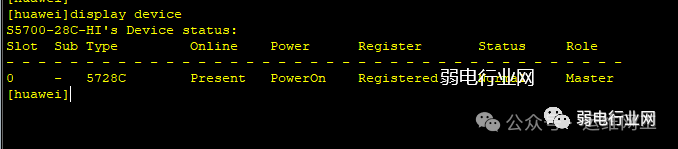

5. 显示交换机设备状态
display device 查看设备状态：
6. 查看交换机CPU使用情况
Display cpu-usage 监控CPU利用率：
7. 查看交换机内存使用情况
Display memory 检查内存利用率：
如果CPU和内存利用率高，使用 Display interface 端口号检查数据流，必要时强制关闭端口。

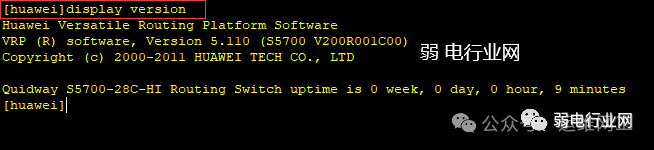

8. 查看交换机型号与固件版本
display version 获取交换机型号和版本信息，有助于系统优化：
掌握这些命令能提升网络配置的准确性和运维效率。
