物理接口访问与固件提取是 IoT 安全领域中非常独特且硬核的一环。今天，我们就来探讨一下如何拆解设备，寻找 UART 调试接口，并最终获取设备固件。
理解 UART
UART 并非像 HTTP/TCP 那样复杂的“软件协议”，它更像是一种“硬件摩斯密码”。 在 UART 线路（TTL 电平）上，信息就是电压的高低。
- 逻辑 1 (High)：通常是 3.3V（或 5V）。
- 逻辑 0 (Low)：通常是 0V（GND）。
- 空闲状态 (Idle)：当没有数据传输时，线路上会一直保持高电平 (1)。这也是为什么你用万用表测量时，TX 引脚经常显示 3.3V 的原因。
在 Web 安全中，你的目标通常是找到后台登录页面或通过 Webshell 获得命令行界面。而在硬件世界里，UART 接口往往就是那个“开着门的 Root Shell”。开发者为了调试方便，经常会将系统控制台（Console）留在这个接口上。
如果你运气够好，只要在电路板上找到这几根线并正确连接，就可能直接获得设备的最高权限，甚至无需破解密码。
识别 UART 接口
要进行固件提取或获取 Shell，首先得在电路板上找到这扇“门”。UART 接口通常由 4 根线组成：
- VCC (电源)
- GND (地线)
- TX (发送 Transmit)
- RX (接收 Receive)

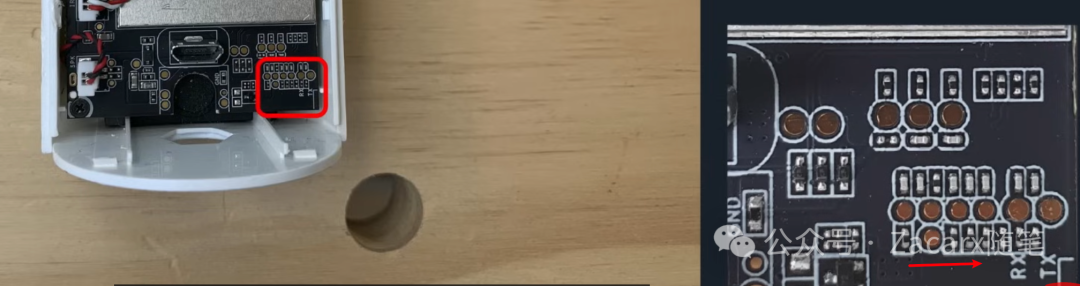

在理想情况下，它们会像下图这样被清晰地标注出来：

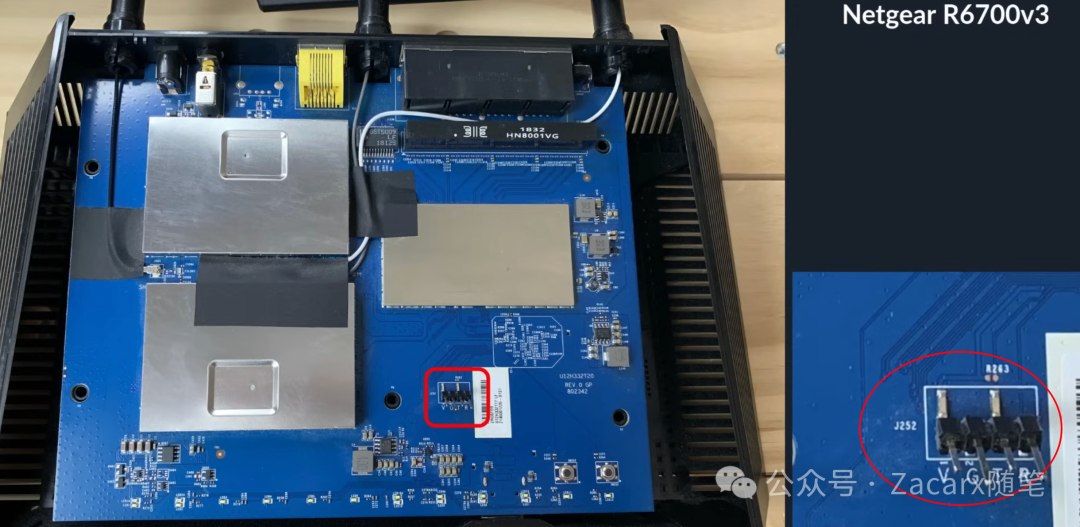

当然，现实中也可能是这样的形态：
有时候接口标记会很清晰（VCC， GND， RX， TX）。但在量产设备上，为了防止被轻易利用，这些接口通常没有任何标记，可能只是四个裸露的焊点。
这时，我们可以借助万用表进行识别，过程其实并不复杂：
- 寻找 GND (地线)：将万用表调到蜂鸣档。黑表笔接触电路板上较大的金属部件（如 USB 外壳、网口屏蔽壳），红表笔依次触碰那排未知的针脚。如果听到持续的“滴——”声，那这根针脚就是 GND。
- 寻找 VCC (电源)：给设备通电，将万用表调到直流电压档 (DC 20V)。黑表笔固定在你找到的 GND 上，红表笔去测量剩下的 3 根针脚。如果发现读数稳定显示3.3V 或 5V 且不跳动，那通常就是 VCC。找到后请标记它，并且在连接时永远不要连接它（你的电脑和设备应独立供电，直接连接电源线可能导致损坏）。
- 区分 TX 和 RX：保持设备通电状态，黑表笔仍接 GND。设备在启动时，会通过 TX 引脚持续输出启动日志（Boot log），因此其电压会不断波动；而 RX 引脚主要用于接收，通常保持高电平（如3.3V）静止不动。观察剩余两根针脚的电压，电压值持续跳动（例如在 1.8V - 3.0V 间变化）的那根就是 TX，剩下那根自然就是 RX。
- 细节：务必在设备刚上电启动时进行测量，此时 TX 电压跳动最明显。如果设备已启动完毕进入空闲状态，TX 也可能稳定在高电平。
连接与通信
识别出引脚后，你需要一个 USB 转 TTL 模块（网上很容易买到）。连接时遵循：GND接GND，RX接TX，TX接RX（即交叉连接）。
然后使用终端软件如 minicom、PuTTY 或 Screen 进行连接。如果屏幕上显示乱码，通常是因为波特率不匹配，需要手动调整。常见的波特率有 115200、57600、38400、9600（9600在工控设备中较常见）。

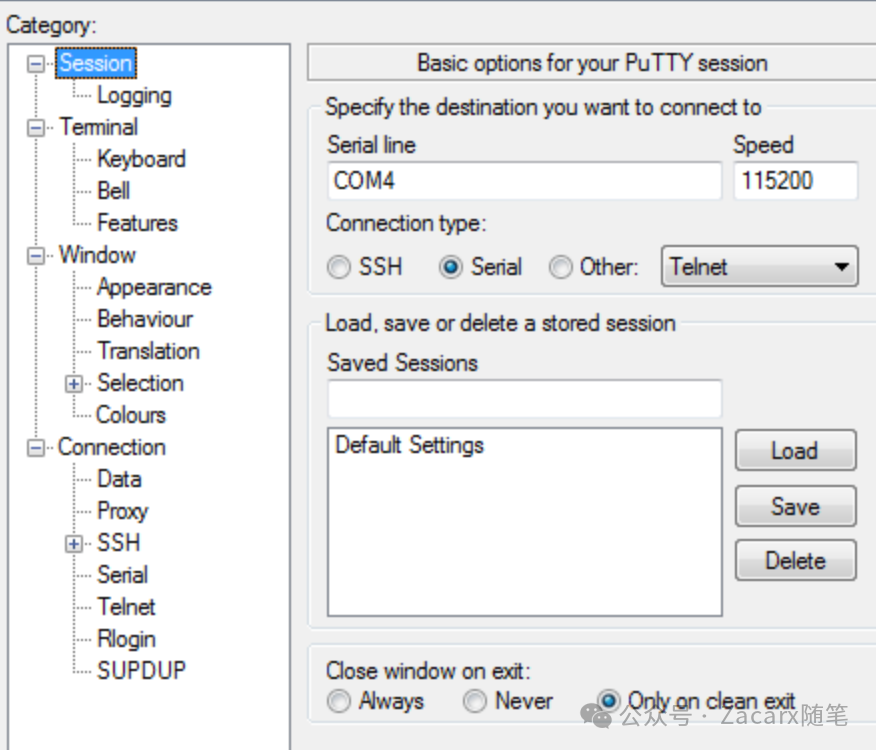

以 PuTTY 为例，配置如下：
如果尝试常见波特率均失败，可能需要借助逻辑分析仪来自动识别。
此外，还需确认串口参数：Data bits (数据位)、Parity (校验位)、Stop bits (停止位)。不过大多数设备默认使用 8N1 配置（即 Data bits=8, Parity=None, Stop bits=1）。特别注意 Flow Control (流控) 必须设置为 None 或关闭，否则你可能只能接收数据而无法发送命令。
获取 Root 权限
如果一切顺利，你可能直接就获得了 root 权限。如果需要密码，可以尝试一些常见弱口令。
若密码无效，可以尝试在启动过程中打断 U-Boot。路由器通电瞬间，U-Boot 会先运行并初始化硬件，通常会给出 1 到 3 秒 的时间窗口允许中断。
你可能会看到如下提示：
Hit any key to stop autoboot: 3... 2... 1...
务必在倒计时结束前，快速敲击回车键或空格键。成功后，滚动的日志会停止，并出现一个特殊的命令提示符，如 ath>、Tenda>、U-Boot> 或 =>。
恭喜，你现在正在与硬件底层的引导程序对话。
输入命令：
printenv
这相当于“查看源代码”。你会看到一系列环境变量，其中最关键的 bootargs，这是传递给 Linux 内核的启动参数。
它通常类似这样（注意 console 和 root 部分）：
bootargs=console=ttyS0,115200 root=/dev/mtdblock2 rootfstype=squashfs ...
我们的目标是在这个参数字符串的末尾添加 init=/bin/sh。这行代码的意思是告诉内核：“启动后，直接运行 /bin/sh 作为初始进程。”
操作方法：
- 复制 刚才
printenv 显示的整段 bootargs 的内容。
- 构造 新的设置命令。假设原内容为
OLD_CONTENT，则输入：
setenv bootargs 'OLD_CONTENT init=/bin/sh'
例如（假设原bootargs较短）：
setenv bootargs 'console=ttyS0,115200 root=/dev/mtdblock2 init=/bin/sh'
绝对不要输入 saveenv 命令！ 我们只想让修改在当前内存中生效（临时性），而不是永久写入闪存。一旦错误参数被保存，设备下次启动可能会变砖。只要不保存，重启后一切都会恢复原状。
修改参数后，输入：
boot
或
bootm
设备会继续启动。但这次，在日志滚动结束后，可能不会出现 Login: 提示符。系统可能会停顿一下，然后直接显示：
/bin/sh: can‘t access tty; job control turned off
# whoami
root
恭喜，你在没有密码的情况下，拿到了这台设备的最高权限。如果提示 /bin/sh 为只读，可以尝试运行 mount -o remount,rw / 重新挂载根目录为可写。
固件提取
既然已经获得了 Shell，提取固件就变得非常简单。首先，查看设备的分区信息：
# 查看分区
# cat /proc/mtd
dev: size erasesize name
mtd0: 01000000 00010000 "ALL"
mtd1: 00030000 00010000 "Bootloader"
mtd2: 00200000 00010000 "Kernel"
mtd3: 00dd0000 00010000 "RootFS"
其中 mtd0 通常代表整个闪存芯片的内容（完整固件）。
我们虽然通过 UART 串口连接，但可以通过网络将固件传输出来。
至此，你已经完成了从物理识别 UART 接口 -> 避坑连线与通信 -> 利用引导程序提权 -> 导出完整固件的完整流程。这正是硬件安全研究中，从外部物理接口切入到获取设备内部核心数据的关键路径，也是许多 安全/渗透/逆向 研究的起点。掌握这些基础技能，能帮助你更深入地理解嵌入式设备的安全边界。对硬件安全感兴趣的朋友，欢迎在 云栈社区 的相关板块进行更深入的探讨与交流。
