一体化关节模组：机器人的“灵动之心”
在机器人的世界里，有一个部件宛如人类的关节般关键，那就是一体化关节模组。想象一下，没有灵活的关节，人类如何精准地拿起一支笔；同样，缺少高性能的一体化关节模组，机器人就难以在各种复杂任务中自由驰骋。从工业制造的精密操作到服务领域的贴心陪伴，机器人的每一次精准动作都离不开它的有力支持。它不仅构成了机器人运动的基础，更是决定其性能优劣的核心要素。那么，究竟怎样的技术实力才能支撑起这个关键的模块呢？
什么是一体化关节模组
一体化关节模组，也被称为“智能关节”，是将伺服电机、高精度减速器、驱动器、编码器以及制动器等核心部件，通过精妙的结构设计与先进的控制算法，整合成为一个紧凑、独立的标准化功能单元。简单来说，它就像是为机器人的关节提供了一个“一站式”的运动解决方案。
从构成上看，伺服电机作为动力提供者，如同汽车的发动机，为关节的运动输出动力。高精度减速器则像是汽车的变速箱，把电机输出的高速低扭矩转化为机器人执行任务时所需的低速大扭矩。驱动器如同交通信号灯，按照指令精准控制电机的运转。编码器则好似一个精准的导航仪，实时反馈关节的位置和运动状态。制动器就像汽车的刹车，在需要时能够迅速制动，保障运行安全。
凭借这些核心部件的协同合作，一体化关节模组赋予了机器人强大的功能。在精准运动控制方面，集成的高分辨率编码器与内置伺服驱动器默契配合，能够实现极其精准的位置、速度及转矩闭环控制，重复定位精度可达弧秒级。在高扭矩输出上，通过与精密减速器的完美匹配，模组能够输出强大扭矩，轻松应对重物搬运等任务。优化的伺服控制算法让关节模组对指令响应迅速，同时有效抑制运动中的振动，保证运动的平稳流畅。此外，它还具备状态监测与通信功能，完善的传感器系统实时监测内部参数，并通过高速总线与上层控制器实时交互数据，实现故障诊断与预测性维护。
一体化关节模组的关键技术
（一）精密传动技术
在一体化关节模组中，精密传动技术是实现精准动力传输的基石，其中谐波减速器与行星减速器发挥着举足轻重的作用。
谐波减速器宛如一位“精密舞者”，主要由波发生器、柔轮和刚轮三部分构成。当波发生器旋转时，其上的椭圆形凸轮引导柔轮产生可控的周期性弹性变形。柔轮在变形过程中与外部刚轮齿面精准啮合，每旋转180°，柔轮相对于刚轮就巧妙地移动一个齿差（通常柔轮齿数比刚轮少2齿），且有30%以上的齿数同时参与啮合。如此精妙的配合，使得谐波减速器能够实现高减速比的运动和动力传递，输出高精度、低背隙的运动，在机器人小臂、腕部等对精度要求极高的部位大显身手。不过，它也面临着加工精度要求高、使用寿命受限等挑战。

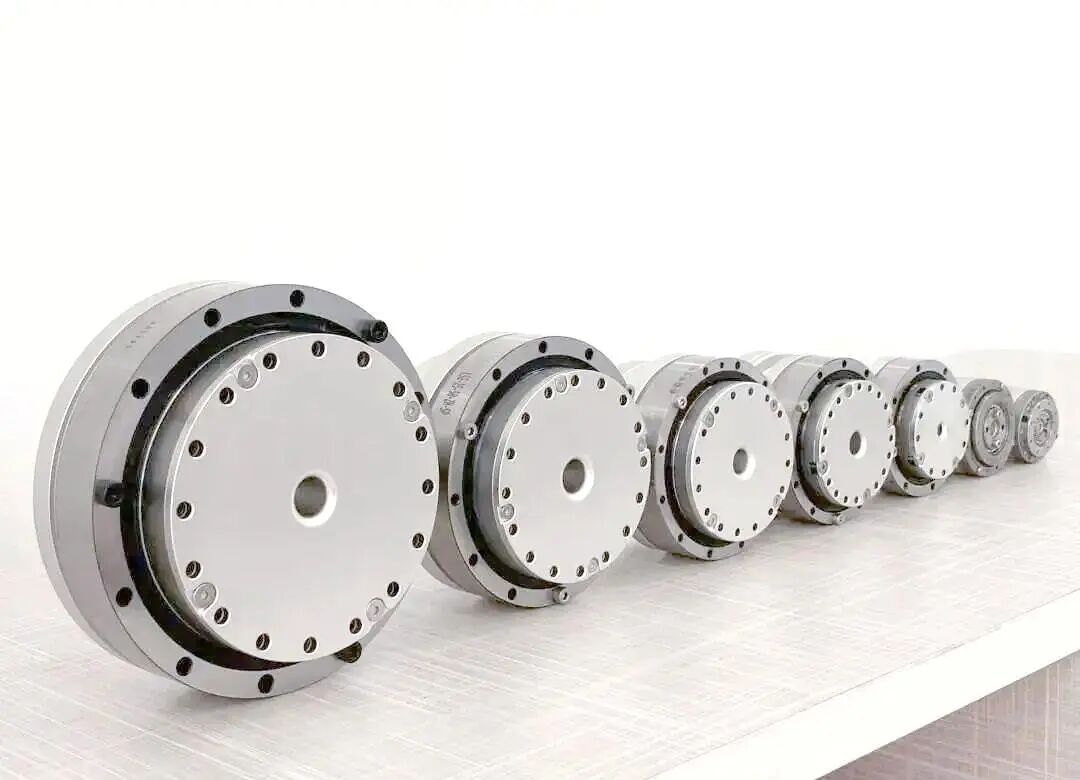

行星减速器则如同一位“大力士”，核心部件包括太阳轮、行星轮、行星架和内齿圈。太阳轮由电机驱动旋转，带动行星轮绕其旋转，同时行星轮又在内齿圈内滚动，形成复合运动，而行星架与输出轴相连，将运动平稳输出。这种巧妙的结构设计，让行星减速器具备了体积小、重量轻、传动效率高（通常可达95%以上）、承载能力强等优势，在工业自动化、航空航天等领域广泛应用，为机器人的重型任务提供强大动力支持。
（二）伺服控制技术
伺服控制技术是一体化关节模组的“智慧大脑”，主要由伺服电机、驱动器及控制算法构成，三者紧密协作，实现对机器人关节运动的精准控制。
伺服电机作为动力的直接输出者，为关节提供动力，并且凭借其出色的快速响应能力、高精度定位能力以及良好的低速稳定性，确保机器人关节能够迅速、准确地执行指令。以协作机器人为例，在与人协同工作时，需要频繁且精准地调整位置和速度，伺服电机能够在瞬间响应指令，实现平稳且精确的动作。
驱动器则负责将控制信号转换为电机所需的驱动电流，对伺服电机的转速、扭矩和转向进行精确调控。它通过实时监测电机的运行状态，如电流、电压、转速等参数，根据预设的控制策略及时调整输出信号，确保电机稳定运行。比如在工业机器人进行焊接作业时，驱动器能够根据焊缝的形状和位置，精确控制伺服电机的运动速度和力度。
控制算法是伺服控制技术的核心。常见的控制算法有比例积分微分（PID）控制算法，它通过比较目标值与实际值之间的差异，对输出信号进行校正。随着科技进步，模型预测控制（MPC）等先进算法也逐渐崭露头角，这些算法能够针对特定的运动要求和系统特性进行优化，显著提高伺服电机的动态响应速度、运动平滑性和能效表现。
（三）传感器技术
传感器技术宛如一体化关节模组的“敏锐感知器”，其中编码器和力矩传感器是最为关键的成员。
编码器能够精确检测关节的位置、速度和加速度等运动状态，并将这些信息以电信号的形式反馈给控制系统。它分为增量式编码器和绝对式编码器，增量式编码器通过计算脉冲数量来确定位置变化；绝对式编码器则能够直接给出绝对位置信息。在机器人进行复杂的路径规划时，编码器提供的精确位置信息，能够帮助机器人准确地按照预定轨迹运动。
力矩传感器则能够实时感知关节所承受的力矩大小。在协作机器人与人协作搬运物体时，力矩传感器能够时刻监测机器人关节所受到的外力，一旦检测到异常的力，它会立即将信号反馈给控制系统，控制系统迅速做出反应，保障人员的安全。此外，在一些对力控制精度要求极高的任务中，如医疗手术机器人进行微创手术时，力矩传感器能够精确感知操作过程中的微小力变化。
（四）集成与封装技术
集成与封装技术是一体化关节模组的“神奇魔法”，通过高度集成化设计和先进的封装技术，将各个核心部件紧密融合在一起，为模组的可靠性和稳定性提供了坚实保障。
高度集成化设计将伺服电机、减速器、驱动器、编码器、制动器等多个部件巧妙地整合在一个紧凑的空间内。这种设计大幅减少了零部件之间的连接线缆和机械接口，不仅降低了系统的复杂度，还减少了潜在的故障点。同时，紧凑的结构设计也为机器人的小型化和轻量化提供了可能。
先进的封装技术则如同给模组穿上了一层坚固的“铠甲”，能够保护内部精密部件免受外界环境因素的影响。在封装过程中，会采用特殊的材料和工艺，对模组进行防水、防尘、防潮、防震等处理。此外，封装技术还能够提高模组的散热性能，通过合理的散热结构设计和散热材料选择，及时将模组运行过程中产生的热量散发出去，延长使用寿命。
生产一体化关节模组所需实力
（一）强大的研发实力
研发实力是生产一体化关节模组的“智慧源泉”。以四川天链机器人股份有限公司为例，这家国家级高新技术企业在一体化关节模组的研发之路上成绩斐然。
天链机器人长期专注于谐波减速机等机器人关键零部件的前沿技术攻关，在材料科学、齿形设计、精密加工等核心领域形成了自主知识产权体系。在超轻量一体化关节的研发中，他们通过自主研发的谐波减速机正向技术，成功将伺服电机与特制谐波减速机高度集成。创新性地将电机和波发生器结合，有效简化了零件数量，推出了重量轻、体积小、扭矩高达450Nm的超轻量一体化关节。这种突破不仅极大提升了产品的性能和应用价值，还为其在市场竞争中赢得了先机。
（二）先进的制造工艺
先进的制造工艺是生产高品质一体化关节模组的“坚固基石”，它关乎着产品的精度、性能和可靠性。在制造过程中，高精度加工设备发挥着至关重要的作用。例如，在加工精密减速器的齿轮时，需要使用五轴联动加工中心等高精度设备，才能确保齿轮的齿形精度、齿距精度以及表面粗糙度等关键指标达到设计要求。
同时，严格的质量控制体系也是不可或缺的。从原材料的采购检验，到生产过程中的每一道工序检测，再到成品的最终检验，每一个环节都有严格的质量标准和检测流程。一些领先企业会引入统计过程控制（SPC）等先进的质量管理方法，通过实时监测生产数据，及时发现并解决潜在的质量问题。
（三）完善的供应链管理
完善的供应链管理是生产一体化关节模组的“稳定纽带”，它对于确保零部件供应的稳定性和质量一致性起着决定性作用。一体化关节模组的生产涉及众多零部件，如伺服电机、减速器、编码器、传感器等，这些零部件的质量和供应稳定性直接影响着模组的生产进度和产品质量。
领先的企业会在全球范围内筛选优质供应商，对供应商的生产能力、技术水平、质量管理体系以及信誉等方面进行严格评估。与通过审核的供应商签订长期合作协议，共同制定质量标准和供应计划。同时，建立供应链信息共享平台，实现与供应商之间的信息实时沟通和共享，能够有效应对供应异常，保障稳定生产。
（四）丰富的行业经验
丰富的行业经验是生产一体化关节模组的“宝贵财富”。在机器人、自动化等相关行业长期深耕的企业，能够更好地理解市场需求和行业发展趋势，从而在一体化关节模组的研发和生产中做到有的放矢。
例如，一些在工业机器人领域有着多年经验的企业，深知工业应用场景对关节模组的高负载、高精度、高可靠性等要求。在研发过程中，他们会根据这些实际需求，有针对性地进行技术创新和产品优化。在材料选择上，会选用高强度、耐磨、耐腐蚀的材料；在结构设计上，会采用优化的力学结构。这种在实践中积累的经验，是企业在一体化关节模组市场中立足和发展的重要优势。
一体化关节模组的市场现状与挑战
随着机器人行业的蓬勃发展，一体化关节模组作为机器人的核心部件，市场规模也在稳步扩张。据 QYResearch 调研显示，2024 年全球一体化关节模组市场规模大约为 5.22 亿美元，预计 2031 年将达到 8.69 亿美元，2025 - 2031 期间年复合增长率（CAGR）为 7.8%。2024 年中国一体化关节模组市场规模约 8.51 亿元，同比增长 25.9%。从应用领域来看，协作机器人是一体化关节模组的主要应用市场，需求占比约为 70%，人形机器人、康复机器人、工业自动化等领域也为其提供了广阔的发展空间。
在竞争格局方面，当前中国市场布局企业较多，大致可分为协作机器人厂商、减速器厂商以及专业关节模组和电机厂商。这些企业凭借各自的技术优势和市场定位，展开激烈角逐。
然而，在市场繁荣的背后，生产一体化关节模组的企业也面临着诸多挑战。成本控制便是一大难题，高精度的核心零部件部分依赖进口，采购成本高昂，加上研发、生产、测试等环节的投入，使得产品成本居高不下。以人形机器人为例，其通常需要 30 个关节，关节模组成本占比高达 60%，过高的成本严重制约了人形机器人的商业化进程。
技术创新也是企业必须面对的挑战。尽管目前一体化关节模组技术取得了一定进展，但在高精度、高可靠性、高动态性能等方面仍有提升空间。此外，随着人工智能、物联网等新兴技术的不断发展，如何将这些技术与一体化关节模组进行深度融合，实现更智能化的控制，也是需要攻克的技术难题。同时，市场对于一体化关节模组的定制化需求日益增长，这就要求企业具备强大的定制化开发能力。
未来展望：机遇与创新
展望未来，一体化关节模组的发展前景充满机遇与创新。在技术突破方向上，智能化将成为关键趋势。随着人工智能技术的飞速发展，一体化关节模组有望实现更高级别的智能控制。通过集成先进的传感器和智能算法，关节模组能够实时感知周围环境的变化，并根据任务需求自主调整运动策略。
轻量化也是未来发展的重要方向。随着材料科学和制造工艺的不断进步，新型轻质材料将被广泛应用于一体化关节模组的制造中。这不仅能够降低机器人的整体重量，提高其能源利用效率，还能使其在对重量限制严格的场景中发挥更大作用。
此外，随着机器人应用场景的不断拓展，对一体化关节模组的性能和功能也提出了更高的要求。未来，一体化关节模组将朝着更高精度、更高可靠性、更高动态性能的方向发展，以满足不同行业的多样化需求。无论是企业还是科研机构，都在不断投入研发力量，推动一体化关节模组技术的创新与进步。
总结
生产一体化关节模组，是一场集技术创新、工艺打磨、供应链协同和行业经验沉淀于一体的综合实力较量。从精密传动到伺服控制，从传感器技术到集成封装，每一项技术都照亮了其发展之路。而强大的研发实力、先进的制造工艺、完善的供应链管理和丰富的行业经验，则是支撑这些技术落地生根的坚实土壤。在市场机遇与挑战并存的当下，企业唯有不断突破创新、严控成本、精益求精，才能在这片充满希望的领域中开辟出广阔天地。对机器人核心部件技术感兴趣的开发者，欢迎在云栈社区交流探讨，共同期待这个领域的更多精彩。
