串口助手数据发送详解：HEX与ASCII模式的核心区别与应用场景

你是否在使用串口助手时感到困惑？为什么有时候可以直接输入“abc”这样的字符发送，而有时又必须输入“0x12, 0xFF”这样的十六进制数据才能成功下发指令？这两者之间究竟有什么联系和区别？

一、数据表示和数据传输

1.  数据本质 (Bits)

• 串口在物理层传输的是 比特流 (Bits)，即连续的 0 和 1。
• 一个字节 (Byte) 由 8 个比特组成。
• 所有数据，无论是文本、数字、图片还是控制指令，在传输时最终都是比特流。 串口本身并不关心数据的“意义”，它只负责搬运这些比特。

2.  数据表示 (Encoding)

• ASCII: 一种 字符编码标准。它将常见的字母、数字、标点符号、控制字符（如回车、换行）映射到特定的 字节值。
  • 例如： 'A' -> 0x41, '1' -> 0x31, ' ' (空格) -> 0x20, '\n' (换行) -> 0x0A。
• 范围： 标准 ASCII 使用 0x00 - 0x7F (0-127) 的字节值。

• HEX (十六进制): 一种 数值表示方法，或者说是一种用文本表示字节值的方式，用于更直观地表示二进制数据。
  • 一个字节 (0x00 - 0xFF) 用两个十六进制字符表示 (0-9， A-F/a-f)。
  • 例如：字节值 0x41 可表示为字符串 "41" 或 "0x41"。字节值 0x0A 表示为 "0A" 或 "0x0A"。
• HEX 本身不是一种编码，而是一种显示和输入格式。
• 二进制 (Binary): 最底层的表示（0 和 1 序列），但通常不适合人类直接输入或阅读。
• 其他编码: 像 UTF-8， GBK 等用于支持更多字符（如中文），它们用 多个字节 表示一个字符。串口助手通常不直接处理这些编码的“字符输入”，而是处理它们对应的字节流。

3.  串口助手的作用

• 发送端： 将用户输入（文本或 Hex 字符串） 转换 成要发送的 字节序列（比特流）。
• 接收端： 将接收到的 字节序列（比特流） 转换 成人类可读的形式（ASCII 字符 或 Hex 字符串）显示出来。
• 关键点： 串口助手在 “用户输入/显示” 和 “实际发送/接收的字节” 之间进行转换。 Hex 显示 和 Hex 发送 选项控制的就是这个转换的方式。

二、串口助手行为分析

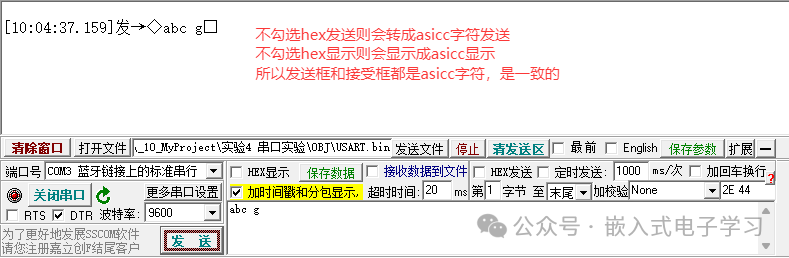

场景 1：默认状态（未勾选 Hex 发送 和 Hex 显示）

发送框输入

• 用户输入的 abc g 和 空格 都被当作 ASCII 字符。

发送过程

1. 字符转成 ASCII 码： 串口助手将输入的每个字符转换为其对应的 ASCII 码值（字节）。
   • 'a' -> 0x61
   • 'b' -> 0x62
   • 'c' -> 0x63
   • 'g' -> 0x67
   • ' ' (空格) -> 0x20
2. 发送字节： 串口助手依次发送这些字节 0x61, 0x62, 0x63, 0x20, 0x67 对应的 比特流。
3. 接收显示（未勾选 Hex 显示）： 接收端串口助手将收到的字节流 0x61, 0x62, 0x63, 0x20, 0x67 按照 ASCII 编码解释 并显示为字符：a b c g（注意空格显示为空白）。

结论

• 输入被当作 ASCII 字符处理，转换为对应字节发送。
• 空格 (0x20) 被当作一个有效的 ASCII 字符发送出去。
• 发送的是 字节。Hex 只是表示字节的一种方式。实际发送的是字节对应的比特流。

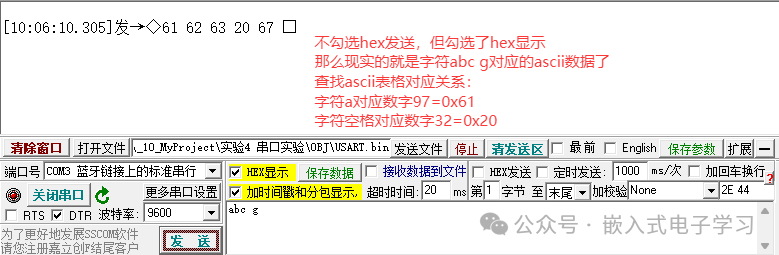

场景 2：勾选 Hex 显示（仅影响接收显示）

• 仅改变接收数据的显示方式，不影响发送行为。
• 发送行为： 同场景 1。如果在发送框输入 abc g，发送的仍然是 0x61, 0x62, 0x63, 0x20, 0x67。
• 接收显示： 接收端串口助手将收到的字节流 0x61, 0x62, 0x63, 0x20, 0 以 Hex 形式 显示：61 62 63 20 67，具体格式可能略有不同，如 0x61， 0x62... 或 61h 62h...。
• 结论： 勾选 Hex 显示 只是改变了 接收数据在屏幕上的呈现方式，从尝试显示 ASCII 字符变成了直接显示每个字节的十六进制值。

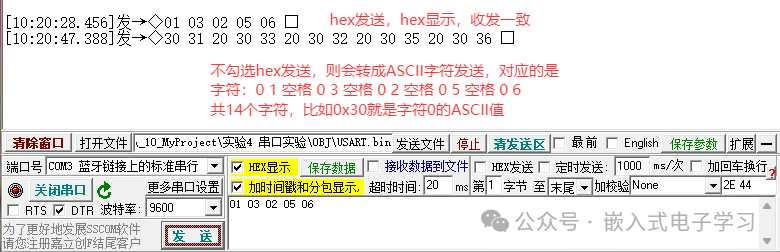

场景 3：勾选 Hex 发送

• 此选项彻底改变了发送框输入的处理逻辑。
• 发送框输入： 输入框不再接受“字符”，而是期望输入 十六进制数字 (0-9, A-F， a-f) 组成的字符串。非 Hex 字符（空格、逗号、冒号、字母 g-z 等） 不会被转换或忽略，而是被当作分隔符。

发送过程

1. 解析 Hex 字符串： 串口助手扫描输入的字符串。
2. 忽略分隔符： 遇到空格、逗号、分号、字母 g 等 非 Hex 字符 (0-9， A-F， a-f 之外的字符)，直接跳过，它们 仅起分隔作用。
3. 组合字节： 将连续的 Hex 字符 每两个一组 组合成一个字节。
   • "A" -> 0x0A ，单个字符会被视为 0x0A，而不是 0xA0 或错误。但 建议总是输入两个字符表示一个完整字节，避免歧义。
   • "41" -> 0x41
   • "1 A" -> 空格被忽略，"1" 和 "A" 被组合成 0x1A
   • "1,2" -> 逗号被忽略，"1" 和 "2" 被组合成 0x12
   • "abc" -> 'a' (0x61)， 'b' (0x62)， 'c' (0x63) 都是合法 Hex 字符！组合为 0xAB (注意："a"+"b" = 0xAB，不是发送字母 'a' 和 'b' 的 ASCII 码！)
   • "ag" -> 'a' (0x61) 和 'g' (0x67) 都是合法 Hex 字符？错误。 'g' 的 ASCII 值是 0x67，但作为 Hex 字符，'g' 不是有效的十六进制数字，有效的是 0-9， A-F， a-f。'g' 会被当作分隔符忽略掉或者根本就无法输入到发送框！所以 "ag" 会被解析为 "a" -> 0x0A。
4. 发送字节： 将解析得到的所有字节依次发送出去。
5. 接收显示
   • 如果接收端勾选 Hex 显示，则直接显示接收到的字节的 Hex 值。
   • 如果接收端未勾选 Hex 显示，它会尝试将接收到的字节 当作 ASCII 字符来解释。如果字节值在可打印 ASCII 范围 (0x20-0x7E)，则显示对应字符；否则显示乱码（如点 . 或方框）或控制字符效果（如 0x0D 可能导致光标回车）。

结论

• 勾选 Hex 发送 后，输入框期望的是 Hex 字符串，abc g 这样的字符：
  • a, b, c 是合法 Hex 字符，它们会被组合成字节 (如 ab， c 会被当作 0xAB 和 0x0C)。
  • g 是 非法 Hex 字符，会被当作 分隔符忽略或者根本无法输入。
• 空格（以及逗号、分号、下划线、|、- 等任何非 0-9, A-F, a-f 的字符） 都会被当作分隔符忽略，不会发送任何对应字节。

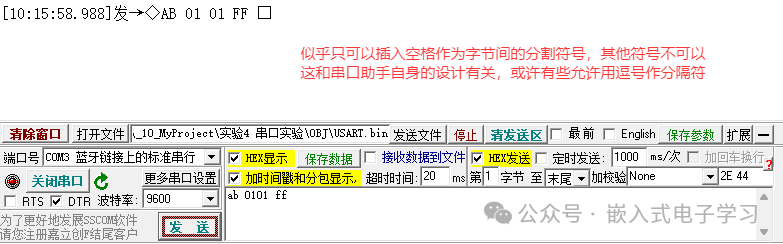

• 间隔符问题： 理论上，任何不属于 [0-9, A-F, a-f] 集合的字符都可以在 Hex 发送 模式下安全地用作字节间的分隔符（和串口助手的设计有关）。常见的有空格、逗号 ，、分号 ;、冒号 :、竖线 |、短横线 -、下划线 _ 等。它们的作用仅仅是提高 Hex 字符串的可读性（例如 A1 B2 C3 比 A1B2C3 更容易看清字节边界），串口助手在解析时会自动忽略它们。

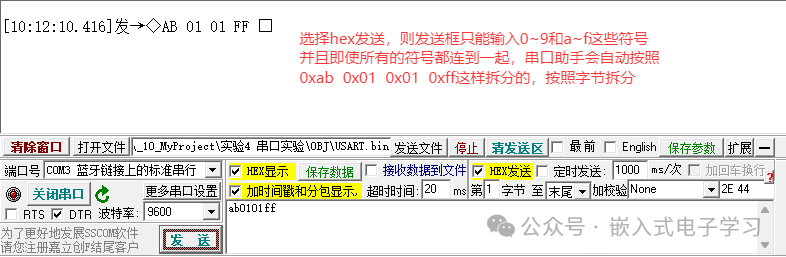

• 不输入空格会怎样？ 如果输入的是连续的合法 Hex 字符，如 "41"，它会被解析为一个字节 0x41。如果输入 "4142"，它会被解析为两个字节 0x41， 0x42。串口助手严格按照每两个连续 Hex 字符组合成一个字节的规则解析，与是否有空格无关。 空格只是视觉分隔，方便人看。"41" 和 "4 1" 在 Hex 发送 模式下都会被解析为 一个 字节 0x41。"4 1" 中的空格被忽略，剩下的 "4" 和 "1" 组合成 0x41。要发送两个字节 0x41 和 0x42，你需要输入 "41 42" 或 "4142" 或 "41,42" 等。

Hex 发送选项的核心作用

• 改变输入数据的解释方式： 从“解释为 ASCII 字符并转成对应字节”变为“解释为十六进制数字并解析成对应的字节值（直接发送十六进制数字对应的bit）”。
• 发送任意字节值： 这是最重要的。允许用户 直接指定并发送任意字节值 (0x00 - 0xFF)，包括：
  • 不可打印的 ASCII 控制字符： 如 0x00 (NUL)， 0x01 (SOH)， 0x0D (CR)， 0x0A (LF)， 0x1B (ESC) 等。这些在 ASCII 发送 模式下是无法通过键盘直接输入的。
  • 超出标准 ASCII 范围的字节值 (0x80-0xFF)： 这些可能代表扩展 ASCII 字符、二进制数据、自定义协议中的特定命令或数据。
  • 二进制文件/图片/音频的原始数据。

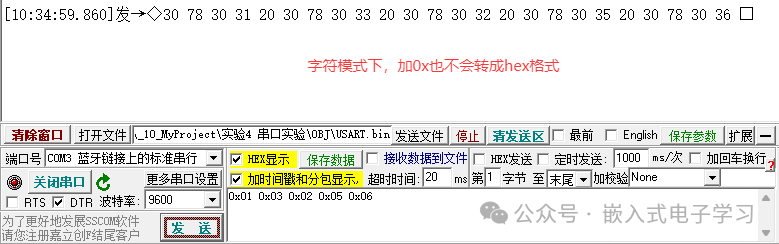

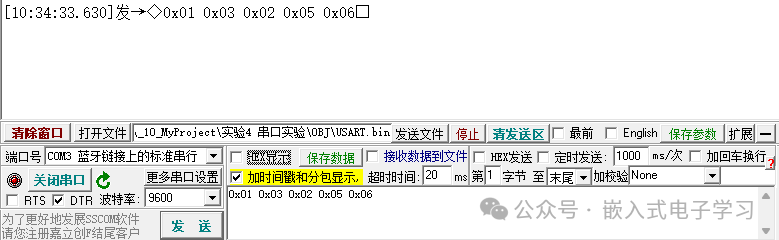

• 避免双重编码： 如果想发送的“数据”本身就是一个 Hex 字符串的字面值，例如想发送包含字符 'A'， 'B'， '1'， '2' 的字符串，则应该使用 ASCII 发送 模式。如果错误地在 Hex 发送 模式下输入 "AB12"，发送的将是 0xAB， 0x12 这两个字节，而不是 'A'(0x41)， 'B'(0x42)， '1'(0x31)， '2'(0x32) 这四个字节。

三、总结与深入理解要点

1. 类比

• ASCII 发送： 像用英文发电报。你写单词（字符），邮局（串口）把每个字母转换成电报码（ASCII 字节）发出去。
• Hex 发送： 像直接发送电报码手册里的数字。你在单子上写 48 65 6C 6C 6F（代表 Hello 的电报码）。邮局直接按这些数字发报，不再查字母表。空格/逗号只是让你写码时看得更清楚，发报时忽略。

2. 总结

1. 数据本质是比特流： 串口传输的是字节（8位）组成的比特流。
2. 编码/表示是视图： ASCII， Hex， UTF-8 等都是给 字节流 赋予“意义”或提供一种人类可读/可写表示的方法。
3. 串口助手是转换器
   • 发送： 用户输入 -> (根据 Hex 发送 选项) -> 字节序列 -> 比特流
   • 接收： 比特流 -> 字节序列 -> (根据 Hex 显示 选项) -> 显示内容
4. Hex 发送 vs ASCII 发送 (默认)：
   • ASCII 发送 (默认未勾选 Hex 发送)： 输入框是 文本编辑器。你输入的每个字符（字母、数字、空格、符号）都转换成其 ASCII 码值 发送。g 发送 0x67，空格发送 0x20。
   • Hex 发送 (勾选)： 输入框是 Hex 解析器。你输入的是 代表字节值的十六进制数字对。非Hex字符（空格、逗号、g等）是 分隔符，被忽略。"41" 发送 0x41，"g" 被忽略，" " (空格) 被忽略。"abc" 发送 0xAB (因为 'a' 和 'b' 被当作 Hex 字符组合成 0xAB)，'c' 被当作单个 Hex 字符发送 0x0C (但易出错，不推荐)。
5. Hex 显示： 仅影响接收数据显示方式。勾选则显示字节的十六进制值；不勾选则尝试将字节解释为 ASCII 字符显示（不可打印字符显示乱码）。

四、典型案例分析与注意事项

1.  案例：发送换行回车 (CRLF)

• 需求： 让接收端光标移动到下一行开头。
• 方法1 (ASCII 发送)： 在发送框输入 \r\n (如果串口助手支持转义) 或直接按回车键（通常串口助手会将按回车键映射为发送 \r\n）。实际发送字节 0x0D， 0x0A。
• 方法2 (Hex 发送)： 勾选 Hex 发送，输入 0D 0A。发送字节 0x0D， 0x0A。
• 错误做法 (ASCII 发送)： 输入字符 '0'， 'D'， '0'， 'A'。这会发送 0x30， 0x44， 0x30， 0x41 ('0'，'D'，'0'，'A')，不是 CRLF 指令。

2.  案例：发送二进制数据 (如 0x00, 0xFF)

• 唯一可靠方法： 勾选 Hex 发送，输入 00 FF。
• ASCII 发送问题：
  • 0x00 (NUL)：无法通过键盘输入。即使某些助手允许输入 \0 或 \x00，也可能被错误处理。
  • 0xFF：超出标准 ASCII 范围。在 ASCII 发送 模式下输入任何字符都无法直接对应 0xFF。尝试输入可能被解释为其字符的编码（如某些编码下字符 'ÿ' 可能是 0xFF，但依赖编码且不可靠）。

3.  案例：发送字符串 “41”

• 需求： 发送字符 '4' (ASCII 0x34) 和 '1' (ASCII 0x31)。
• 正确方法 (ASCII 发送)： 输入 41，串口会发送 0x34， 0x31。
• 错误方法 (Hex 发送)： 勾选 Hex 发送，输入 41。串口会发送 一个 字节 0x41 (即字符 'A' 的 ASCII 码)。

4.  案例：发送协议帧 (如 STX 0x02 + Data + ETX 0x03)

• 正确方法 (Hex 发送)： 输入 02 48 65 6C 6C 6F 03 (例如发送 Hello，48 65 6C 6C 6F 是 Hello 的 ASCII Hex)。
• 混合方法 (易错)： 在 ASCII 发送 模式下，尝试输入特殊字符代表 STX/ETX（如 Ctrl+B 可能被映射为 STX 0x02，Ctrl+C 映射为 ETX 0x03），然后输入 Hello。但这种方法依赖助手映射且不直观，容易出错。Hex 发送 更直接可靠。

5. 注意事项

1. 通信双方约定一致： 这是最重要的原则！发送端和接收端（设备或另一端的串口助手）必须对数据的 含义（协议、格式、编码）有相同的理解。Hex 发送 只解决“如何把用户输入变成字节”，不解决“这些字节代表什么”的问题。
2. Hex 发送 用于发送精确字节值： 当需要发送控制字符、扩展字符、原始二进制数据或精确符合协议要求的字节序列时，务必使用 Hex 发送。
3. ASCII 发送 用于发送可读文本： 当主要发送人类可读的英文文本消息时，使用默认的 ASCII 发送 最方便。
4. Hex 显示 用于查看原始数据： 在调试、分析协议或接收非文本数据时，勾选 Hex 显示 查看原始字节值至关重要，避免因 ASCII 解释错误（如将控制符显示为乱码）而误解数据。
5. 分隔符自由但需一致： Hex 发送 模式下，分隔符可以自由选择（空格、逗号等），但需确保输入时使用一致的分隔符（或不使用）。接收端显示的分隔符通常是串口助手添加的，便于阅读，不影响实际接收的字节。

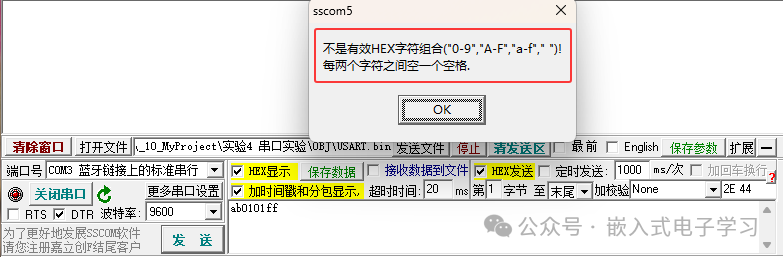

6. 警惕 g 等非法 Hex 字符： 在 Hex 发送 模式下，g， z， ?， ! 等字符会被当作分隔符忽略，可能导致你输入的 Hex 数字被错误组合（如 "ag" -> 0x0A）。只输入 0-9， A-F， a-f 和分隔符。
7. 字节组合规则： Hex 发送 严格按 两个连续 Hex 字符组合成一个字节。奇数个 Hex 字符时，最后一个字符会被当作 0x0X 发送（如 "A" -> 0x0A）。建议总是输入偶数个 Hex 字符，并用分隔符明确字节边界。
8. 波特率等参数匹配： 除了数据表示，确保通信双方的波特率、数据位、停止位、校验位设置完全相同，否则数据会完全错乱。

理解串口助手中 HEX 与 ASCII 模式的区别，本质上是理解 数据表示 与 数据传输 之间的关系。掌握这些基础知识，能让你在嵌入式开发、硬件调试或任何涉及串口通信的场景中更加得心应手。如果你想与更多开发者交流此类底层通信技术，欢迎到 云栈社区 的相关板块参与讨论。
