第一次将导线接入树莓派的GPIO引脚时，那种“魔法生效”的感觉令人兴奋，但随之而来的往往是困惑：电阻是什么？为什么LED灯突然就烧坏了？别担心，几乎所有初学者都经历过这个阶段。如果你面对面包板和五颜六色的色环电阻感到无从下手，那么这份指南将为你理清思路。
在树莓派GPIO项目中，面包板、电阻、LED、按钮、二极管和晶体管是构建电路的核心组件。每个元件都在控制电流、处理信号和保护主板方面扮演着独特角色。本文将逐一解析这些组件的作用、外观以及如何安全地与树莓派配合使用。通过实际接线示例和常见错误分析，你将掌握搭建基础电路所需的所有知识。
基础理解
在深入了解具体组件前，我们先建立几个核心概念。如果你已熟悉这些内容，可以快速跳过。
GPIO是什么？

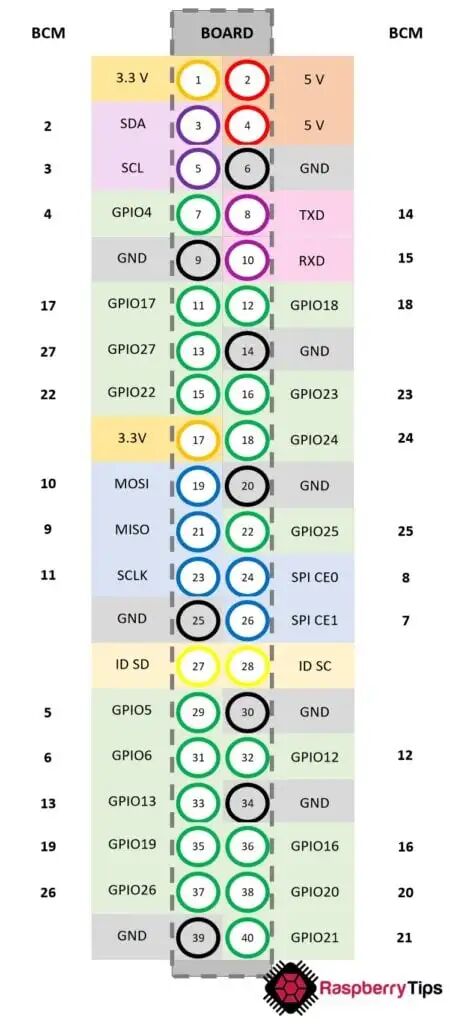

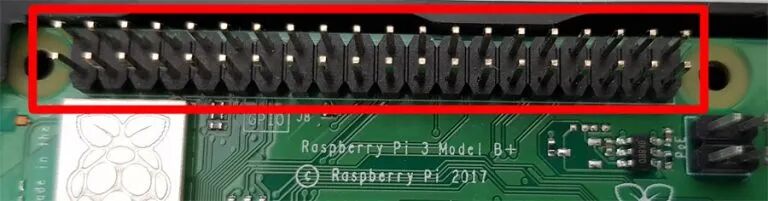

GPIO是“通用输入输出”（General Purpose Input Output）的缩写。它指的是树莓派主板上那排共40个的引脚，用于与外部世界进行电气通信。
这些引脚支持多种通信协议，并且多数具备特定的次要功能。不过就目前而言，你只需理解每个GPIO本质上是一个二进制位：它只能是1（高电平）或0（低电平）。当某个GPIO被设置为1时，该引脚输出3.3V电压；设置为0时，则输出0V（接地）。
此外，每个GPIO引脚都可以通过软件配置为输入或输出模式：
- 输出模式：软件控制引脚输出高电平（3.3V）或低电平（0V），外部组件可以响应这个电压。
- 输入模式：外部电路向该引脚施加一个电压，软件读取这个电压并将其解释为高电平（≈3.3V）或低电平（≈0V）。
认识面包板
面包板是用于固定和连接电子元件的实验平台，其内部由相互连接的孔洞行列构成。

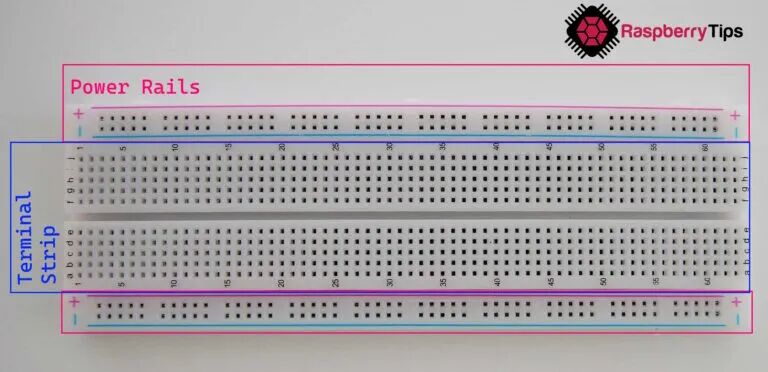

一块标准面包板主要分为两个区域：电源轨和终端条。
- 电源轨：位于面包板两侧的长列。每一列的所有孔洞在内部是相连的。通常，我们将正电源（Vcc，如3.3V或5V）接到标有红色“+”的一列，将地线（Gnd）接到标有蓝色“-”的一列，以便为整个电路分配电源。当然，这只是惯例，并非强制规则。
- 终端条：面包板中间的主要区域。在这里，每一行被中央的凹槽分隔为左右两组，每组内的五个孔洞是相互连通的。

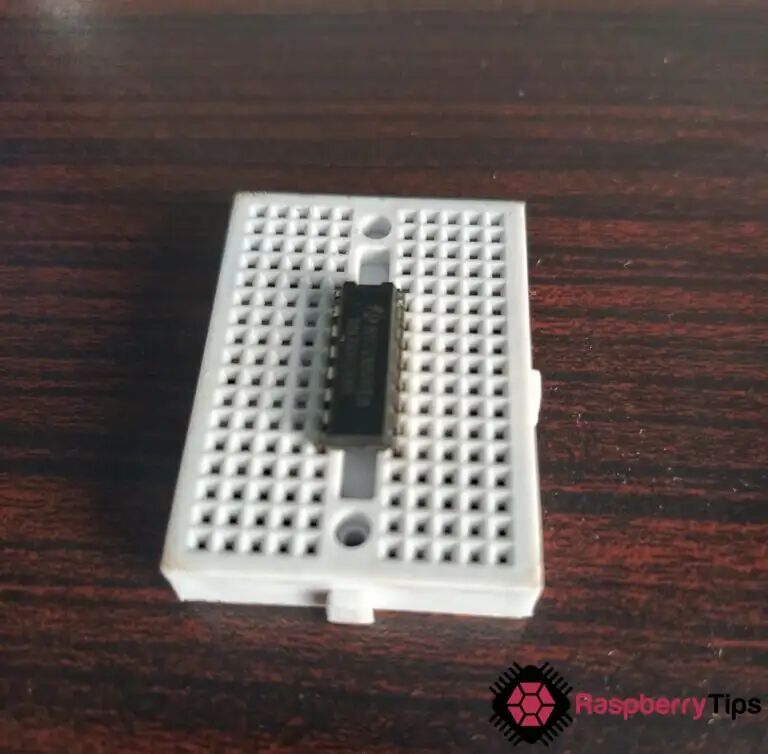

中央的凹槽非常适合放置集成电路（IC）或多引脚组件，可以防止其两侧的引脚意外短路。
理解连接性是电子学的关键：如果两个元件的引脚通过导线或面包板内部的连接连通，那么它们就处于相同的电压或信号状态。这允许我们将信号从一个组件（源）传递到另一个组件（接收器）。
关于电源的重要提醒
树莓派通常通过墙插适配器供电，该适配器将交流电转换为5V直流电。树莓派板载的稳压器再将这5V转换为3.3V供内部电路使用。
因此，树莓派GPIO引脚所期望的高电平信号电压是3.3V。 向任何GPIO引脚施加超过3.3V的电压，都极有可能永久性地损坏你的树莓派。
在本指南的实践中，为了安全起见，我们可以直接使用树莓派板载稳压器提供的3.3V作为电路的Vcc。只需将GPIO排针上的3.3V引脚连接到面包板的红色电源轨，并将Gnd引脚连接到蓝色电源轨即可。
电阻：电流的守门员
我们将介绍的第一个基础组件是电阻，它是任何电子电路的基石。电阻的作用是限制电流的流动。根据欧姆定律（I = V/R），电流大小由电压和电阻值共同决定。

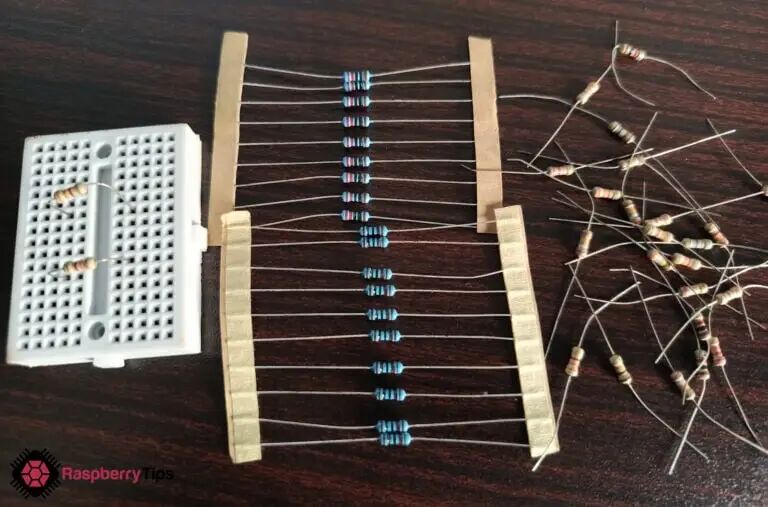

最常见的通孔电阻看起来像一个带有彩色环状编码的小圆柱体。

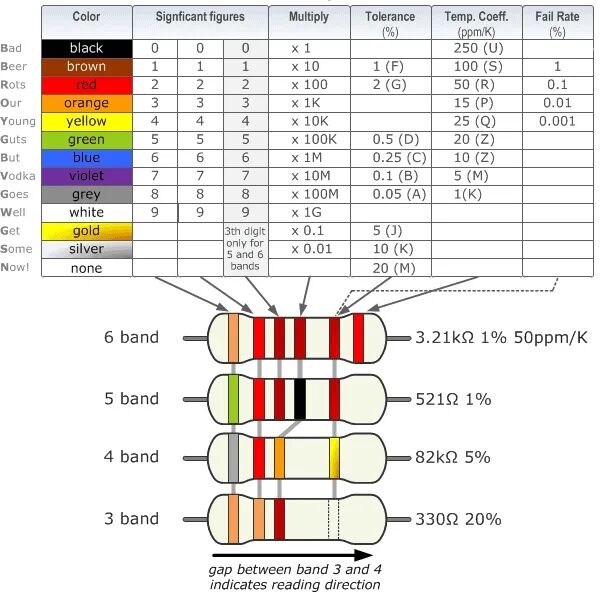

每个电阻都有一个以欧姆（Ω）为单位的额定阻值（R），它阻碍电流通过。阻值可以用万用表测量，或者通过解读电阻体上的色环编码来计算。
核心原理很简单：阻值越大，对电流的阻碍就越大，流过电路的电流就越小。 你可以把它想象成水管中的阀门：阀门拧得越紧（电阻越大），水流（电流）就越小。

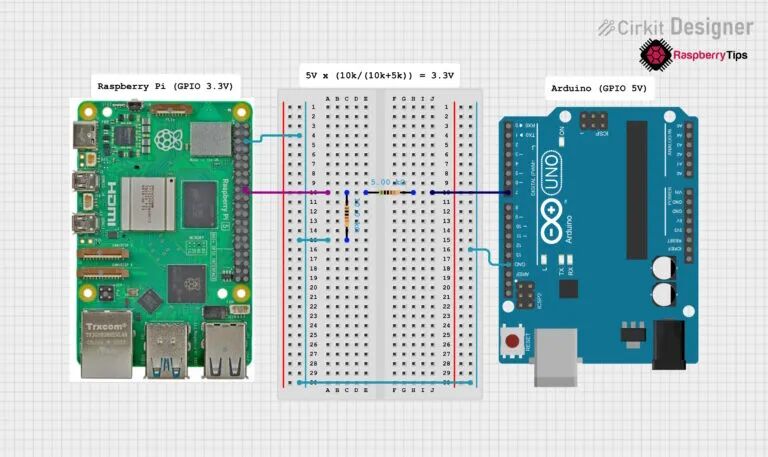

电阻很少单独使用，它通常与其他元件串联，以限制流过那些元件的电流。一个独特且实用的电阻电路是分压电路。
这个电路能降低电压。例如，当一个传感器输出5V信号，而树莓派GPIO只能接受3.3V时，就可以通过分压电路将5V安全地降至3.3V。分压公式为：输出电压 = R2 / (R1 + R2) × 输入电压。
作为电路的基本构建块，电阻将贯穿我们后续的所有示例。
LED：让电路发光
接下来是发光二极管（LED），它是电路中最常见的输出指示器件。LED只有两种状态：亮（高电平）或灭（低电平）。

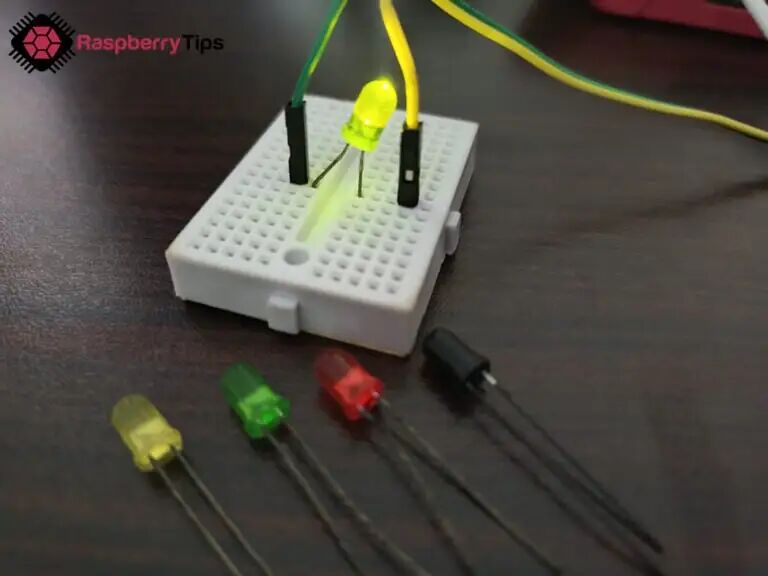

LED看起来像一个小灯泡，底部伸出两根长度不一的引脚。较长的是阳极（正极），较短的是阴极（负极）。它们有红、绿、黄等多种颜色。
当以正确的极性（阳极接正电压，阴极接地）向LED施加电压时，它就会发光。LED的亮度取决于其自身特性以及流过它的电流大小。

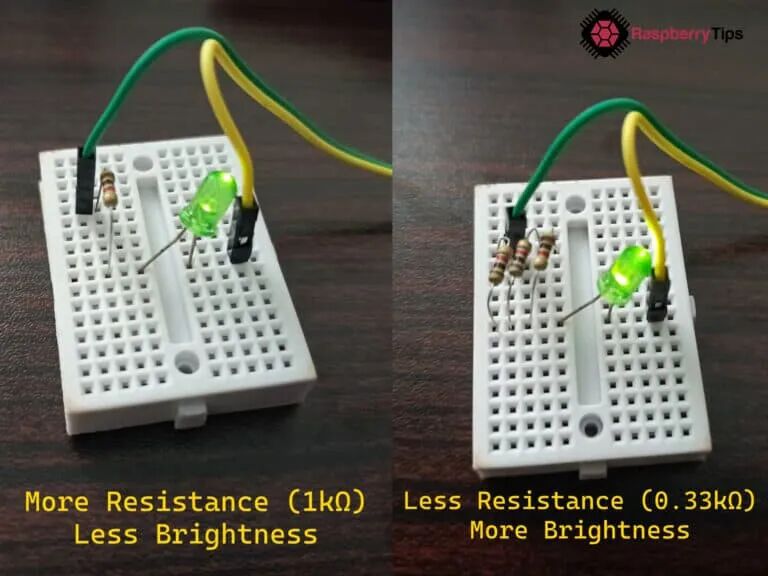

正如我们刚才学到的，电阻可以限制电流。因此，我们总是串联一个电阻来控制LED的电流，防止过流烧毁。通过尝试不同阻值的电阻，你可以直观地看到LED亮度的变化，并选择最合适的那个。

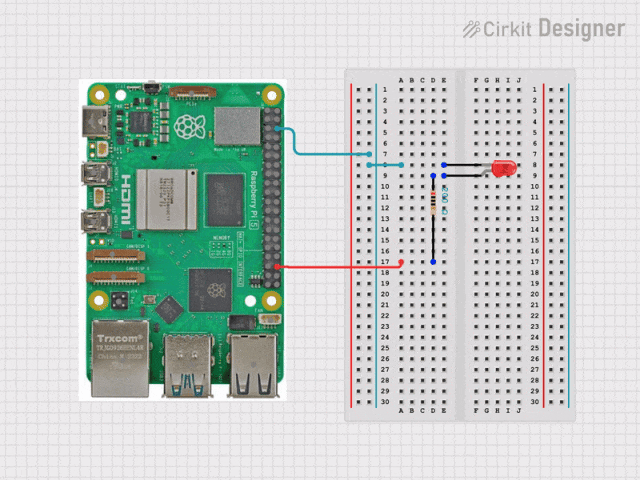

要使用树莓派控制这个简单的“LED+电阻”电路，只需将它连接到一个GPIO引脚，然后使用例如GPIO Zero这样的Python库，在代码中设置该引脚为高电平（点亮）或低电平（熄灭）。
LED是电路与我们“对话”的主要方式。例如，树莓派本身就会通过板载的LED来指示启动状态。它是你必须掌握的基础电子组件之一。
按钮开关：向树莓派发出指令
学会了让树莓派输出信号，下一步是学习如何向它输入信号。这就要用到按钮开关。

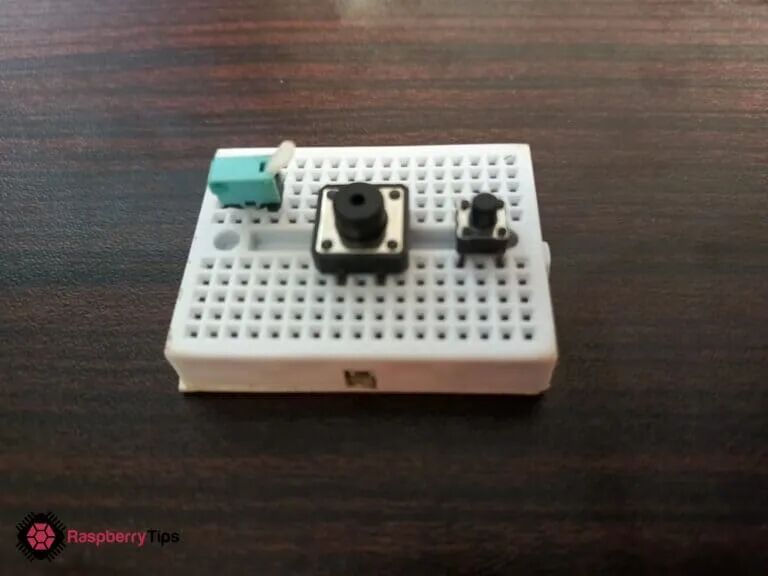

开关的形态多样，常见的有拨动开关、轻触开关和自锁开关等。
回想一下我们关于连接性的讨论：在电子学中，一切信号都通过连通性传递。开关的本质，就是控制两条通路之间是否连通。

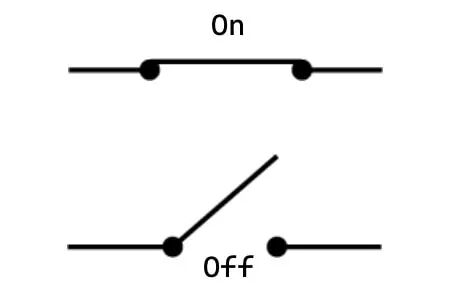

开关有两种状态：闭合（ON） 和断开（OFF）。当开关闭合时，它的两个触点或引脚之间是导通的；断开时则绝缘。

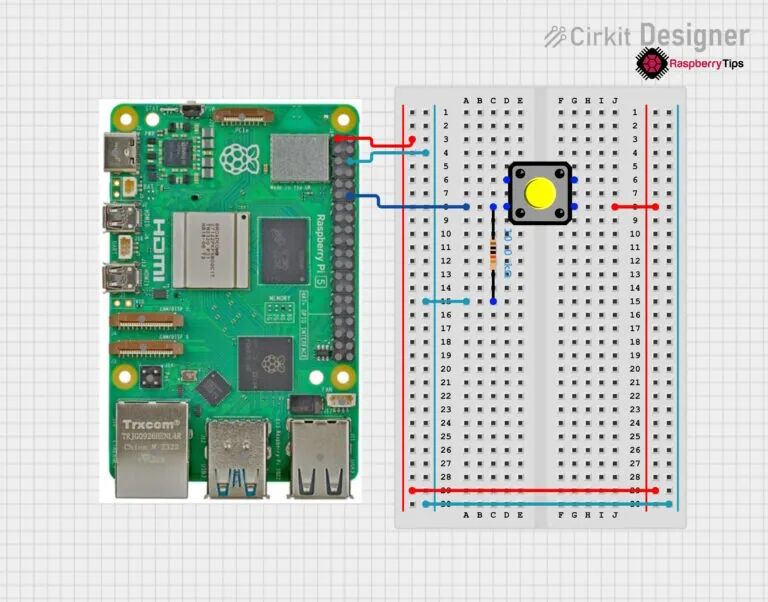

将开关接入树莓派的一种典型方法是下拉电阻配置：
- 开关的一个引脚接3.3V（Vcc）。
- 另一个引脚同时连接到GPIO引脚和一个电阻，该电阻的另一端接地（Gnd）。
这样，当按钮按下（闭合）时，3.3V电压直接加在GPIO上，软件读取为高电平。当按钮释放（断开）时，GPIO通过电阻被“拉”到地电平，软件读取为低电平。这种配置非常直观：按下=高电平。
你也可以使用“上拉电阻”配置，原理类似但逻辑相反。配置好硬件后，你就可以用GPIO Zero库编写Python程序来读取按钮状态了。
开关是与树莓派交互最主要、最直接的方式。仔细想想，我们每天使用的键盘和鼠标，本质上就是一系列精巧的开关组合。
二极管：电流的单向阀
下一个组件——二极管，理解起来需要一点抽象思维。和电阻一样，二极管是构建更复杂电子电路的支柱。事实上，我们刚学过的LED，其全称就是“发光二极管”。

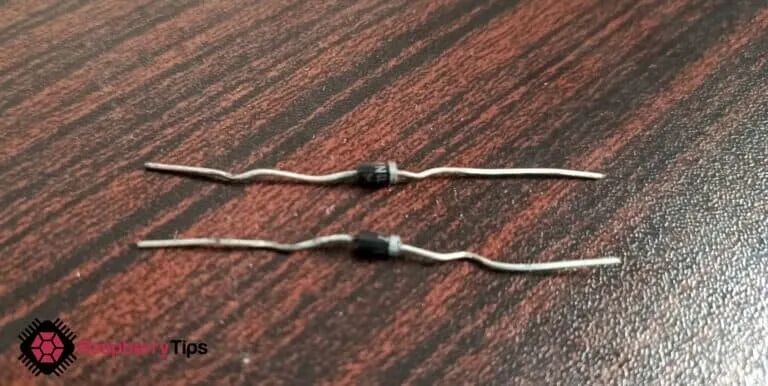

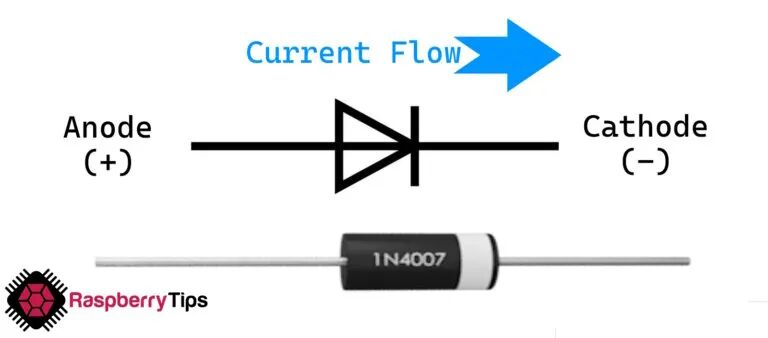

二极管的封装与电阻类似，但它通常只有一个色环（或标记带）用来指示极性，而不是表示阻值。
二极管就像一个电路中的“单向阀”。它只允许电流从一个方向通过：从阳极（正极） 流向阴极（负极）（有色环或标记的一端通常是阴极）。
二极管很少独立工作，它们被嵌入复杂电路中用以控制电流方向。一个与树莓派相关的简单应用是用于保护GPIO引脚，防止反向电流或电源接反造成的损坏。

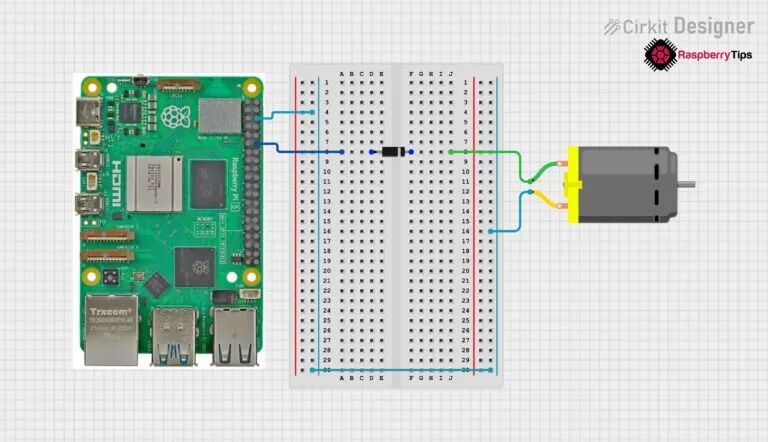

在使用电机这类“感性负载”时，这种保护尤为重要。当电机突然停止，其内部线圈磁场崩溃会产生一个反向的感应电动势（反电动势），可能对驱动它的GPIO引脚造成冲击。在电机两端并联一个二极管（阳极接电机负极，阴极接电机正极），可以为这个反向电流提供一条泄放通路，从而保护电路。
（注：上图电路仅为演示二极管保护原理，实际中电机通常不会直接由GPIO驱动，而是通过下文将介绍的晶体管来驱动。）
二极管是半导体器件的核心。在下一节，我们将看到如何将它与晶体管结合，安全地驱动大功率负载。
晶体管：用弱电控制强电的电子开关
本指南要讨论的最后一个基础组件是晶体管。
准确来说，晶体管才是现代电子电路的终极基石。不过前文说二极管是支柱也没错，因为晶体管本身就可以看作是由两个背靠背的二极管组合而成。

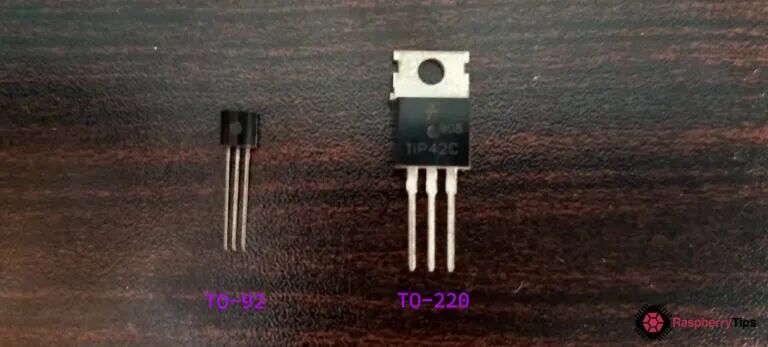

晶体管是一个三引脚器件，三个引脚分别称为集电极（C）、发射极（E）和基极（B）。它有多种封装，最常见的是小功率的TO-92封装和中大功率的TO-220封装。

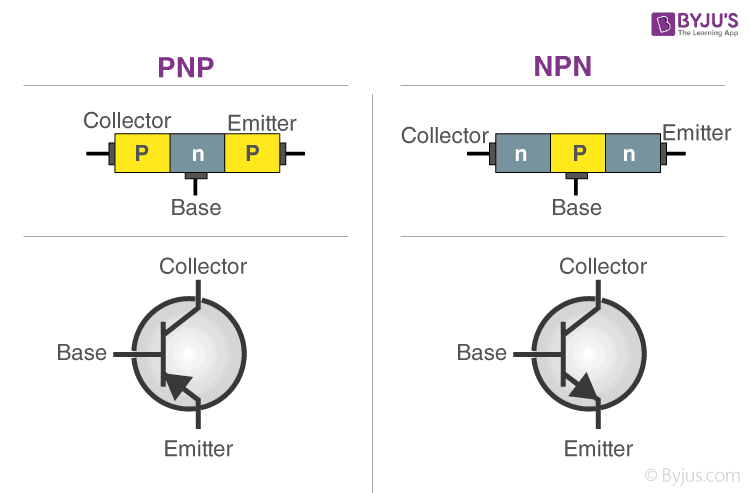

晶体管的引脚排列因型号和封装而异，最可靠的方法是查阅其数据手册。晶体管主要有两种类型：NPN和PNP。
晶体管的功能非常强大，但在此我们只聚焦于它最实用的一个功能：电子开关。
NPN晶体管有一个关键特性：当有电流从其基极流向发射极时，集电极和发射极之间的电阻会变得非常小，相当于“导通”。利用这个特性，我们可以解决树莓派GPIO的一个常见瓶颈：如何驱动需要高于3.3V电压和/或更大电流的负载（如电机、大功率LED灯带）。
解决方案就是使用晶体管作为开关：

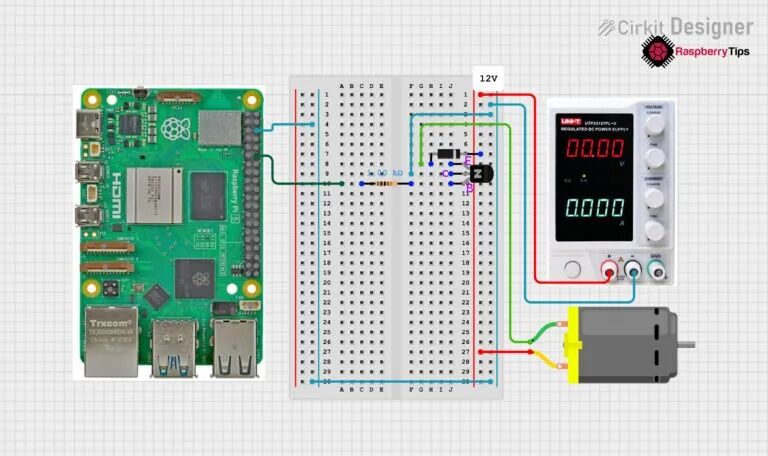

如上图所示，树莓派的GPIO（输出3.3V）连接到晶体管的基极，用来控制这个“开关”。电机的电源则来自一个独立的、电压更高的电源（如12V）。当GPIO输出高电平时，晶体管导通，电机得电运转；GPIO输出低电平时，晶体管关断，电机停止。图中也集成了我们刚学的二极管，用于保护电路免受电机反电动势的冲击。
这个电路模式通用性很强，不限于驱动电机，任何树莓派GPIO无法直接驱动的高压/大电流负载，都可以通过晶体管开关来控制。
进阶实践：组合你的第一个项目
现在，你已经认识了每个基础组件。就像学会了单词就可以造句一样，是时候将它们组合起来，构建一个真正有用的项目了。

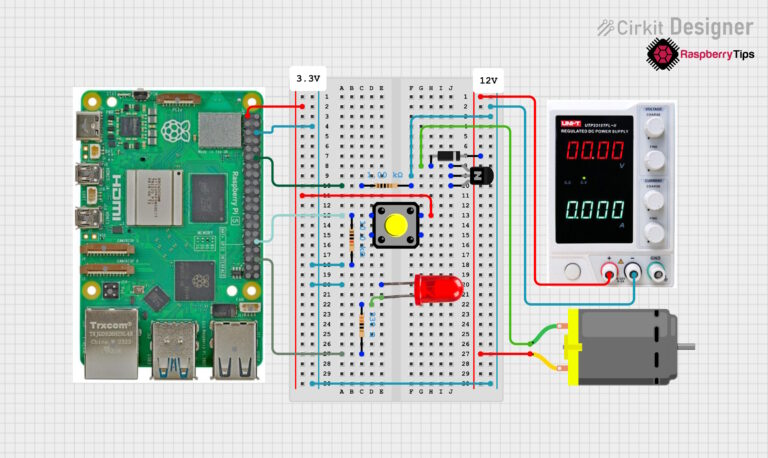

一个完美的入门项目是搭建一个安全的电机控制系统。这个项目融合了几乎所有我们学过的知识：
- 输入：按钮开关
- 控制核心：树莓派GPIO
- 高压驱动：晶体管（作为电子开关）
- 电路保护：二极管
- 电流限制：电阻（用于限制流入晶体管基极的电流）
- 状态指示：LED
这个系统的工作原理很清晰：按下按钮，晶体管被激活，电机开始旋转，同时LED点亮作为视觉反馈；松开按钮，一切停止，二极管确保电机停止时产生的反向电流被安全释放。
你可以使用以下Python代码（基于GPIO Zero库）来让这个系统运行起来：
from gpiozero import LED, Button, OutputDevice
from signal import pause
# 硬件引脚配置
led = LED(16) # LED连接到GPIO 16
button = Button(12) # 按钮连接到GPIO 12（默认下拉）
motor = OutputDevice(18) # 电机（通过晶体管）由GPIO 18控制
# 定义行为函数
def start_motor():
led.on()
motor.on()
print("按钮按下：电机和LED已启动")
def stop_motor():
led.off()
motor.off()
print("按钮释放：电机和LED已停止")
# 将按钮动作与函数绑定
button.when_pressed = start_motor
button.when_released = stop_motor
print("系统准备就绪。按下按钮以启动电机和LED。")
pause() # 保持程序运行，等待事件
只需几个基础元件和一小段代码，你就创建了一个能接收指令、执行动作并具备自我保护能力的完整系统。
掌握这些基础知识后，你就可以从容地探索那些更复杂的预制模块和传感器了。这些模块本质上就是将电阻、晶体管、二极管等元件，连同一些控制电路，封装成一个便于使用的整体。它们能让你轻松地为树莓派项目添加运动检测、温湿度感知或声音识别等高级功能。
希望这篇指南能帮助你打下坚实的电子电路基础。树莓派的世界充满了无限可能，从简单的LED闪烁到复杂的机器人控制，都建立在今天所学的这些基础元件之上。如果你在实践中有了新的项目创意或心得体会，欢迎到 云栈社区 与更多开发者和硬件爱好者交流分享，共同探索开源项目的乐趣。
