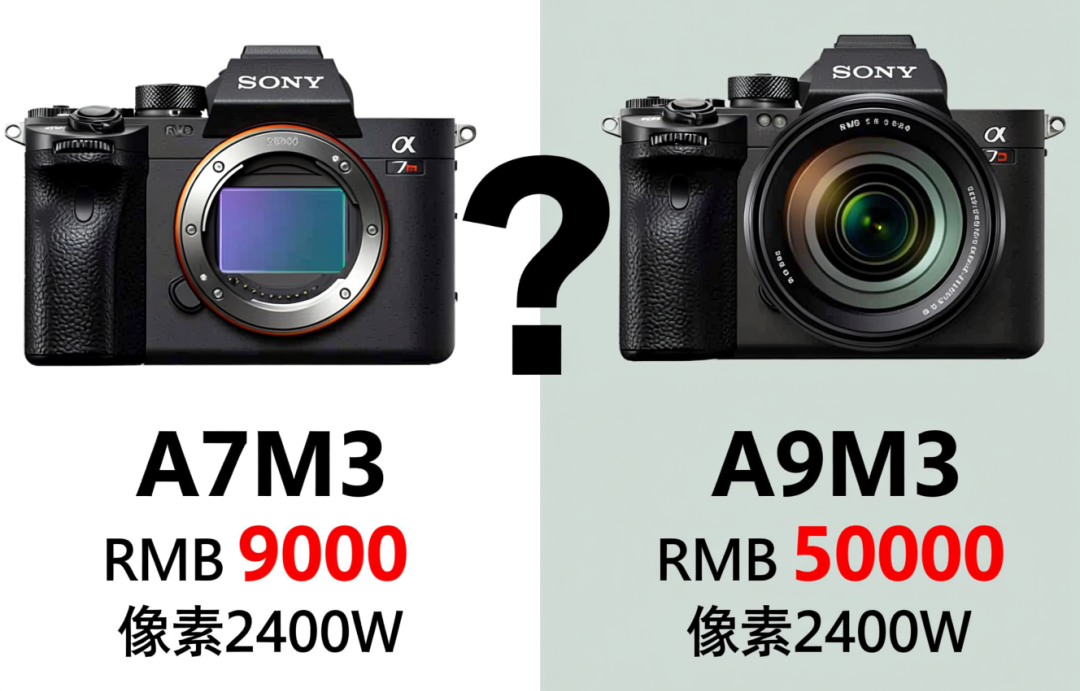

相信很多朋友在选购相机时,都会特别关注像素这个参数,容易陷入“像素越高画质越好”的误区。但深入研究后你会发现一个有趣的现象:两款画幅相同、像素也相同的相机,价格却能相差数倍。这究竟是为什么?

其实,品牌溢价、机身材质或外接配置的差异并非价格鸿沟的主因。核心秘密,藏在相机的心脏——CMOS图像传感器里。不同类型传感器的设计与制造成本天差地别,这才是同像素相机价格悬殊的关键。下面,我们就来深入剖析前照式(FSI)、背照式(BSI)和堆栈式(Stacked) 这三种主流CMOS传感器的技术奥秘。
1. 前照式传感器:技术成熟的基础之选
前照式传感器是CMOS技术早期普及的“主力军”。它采用标准CMOS工艺,技术成熟,良品率高,因此制造成本和功耗相对较低,在市场上曾广受欢迎。

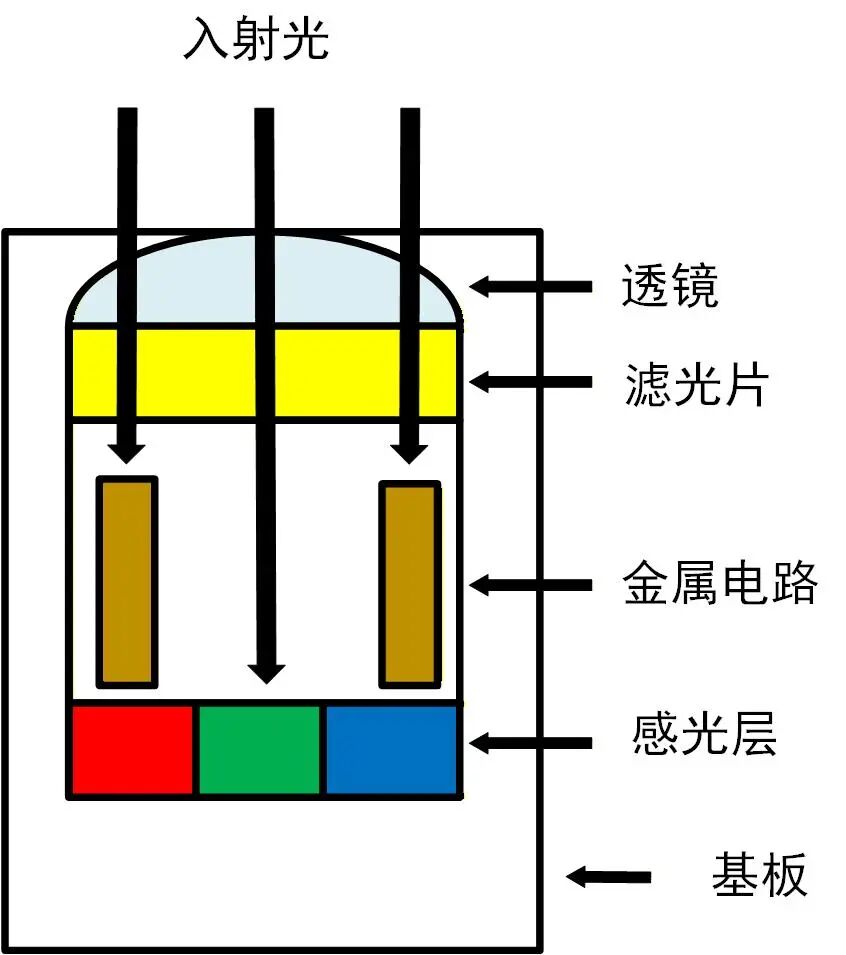

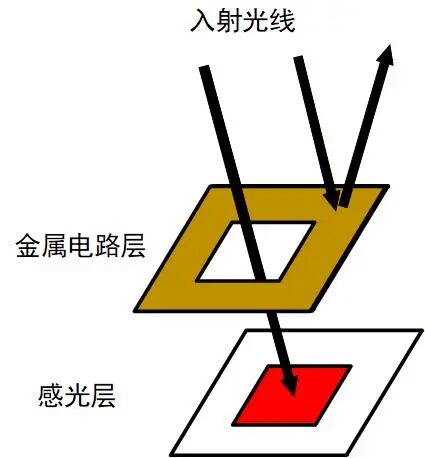

其成像过程可以概括为:光线进入镜头后,依次穿过微透镜、彩色滤光片,然后需要穿过一层负责信号传输的金属电路层,最后才能抵达位于底部的光电二极管进行光电转换。

问题就出在这层金属电路上。它会直接覆盖传感器的一部分感光面积,相当于给光电二极管“挡了光”。无论光线垂直还是倾斜入射,一部分光线会被金属层阻挡、反射或吸收,根本无法到达感光区域。即便有光线侥幸穿透,也会产生严重损耗,最终能有效参与成像的光线大打折扣。

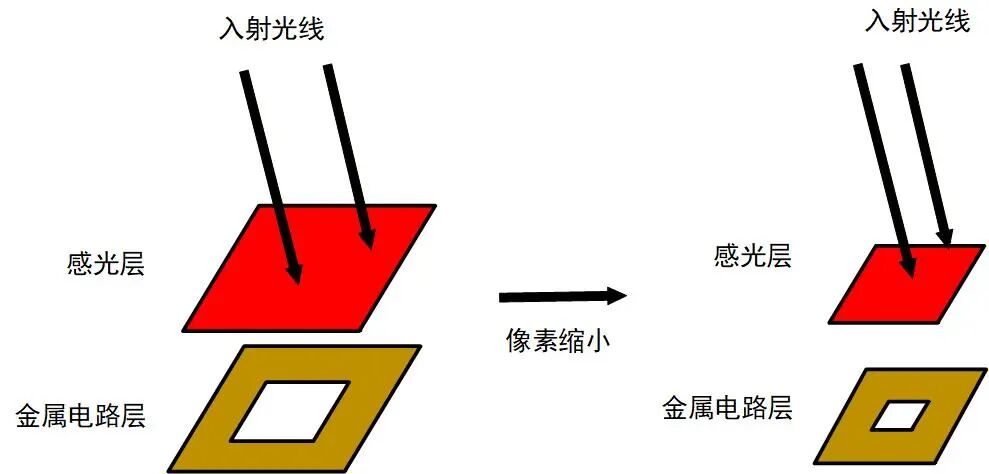

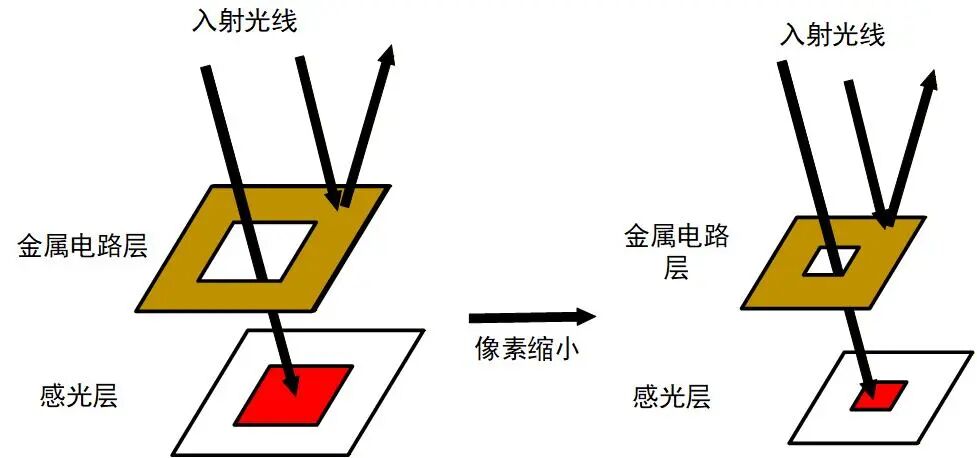

随着技术发展,像素越做越密集,单个像素的尺寸被不断压缩。此时,金属电路层所占的相对面积就更大了,每个像素能接收到的光线进一步减少。在暗光环境下,这个缺陷会被急剧放大,导致画面噪点增多、动态范围受限。
2. 背照式传感器:感光效率的均衡之选
既然前照式传感器的光线总被上方的电路层阻挡,那么最直接的思路就是把电路层和感光层的位置对调。于是,背照式传感器应运而生。

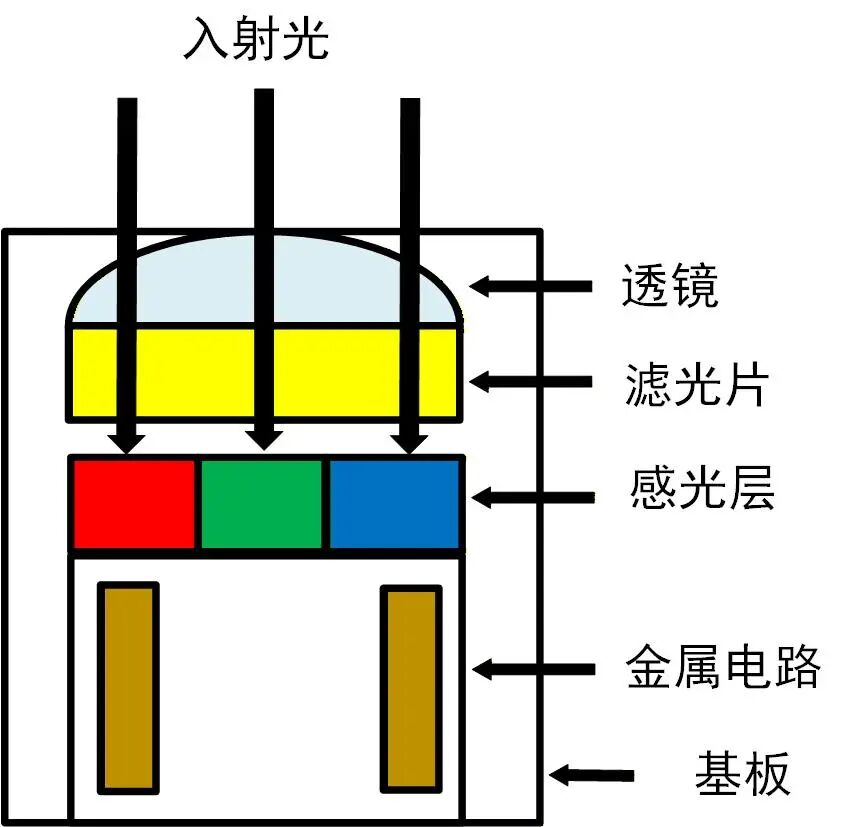

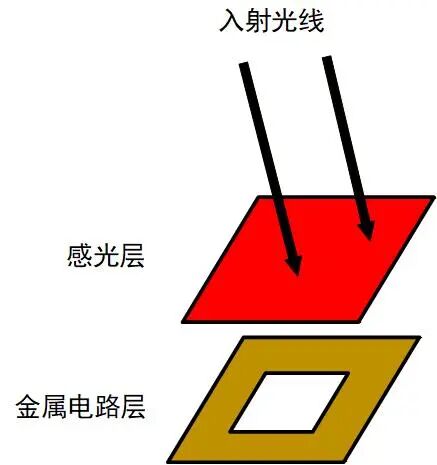

背照式传感器的设计堪称神来之笔:它将光电二极管和金属电路层的位置彻底颠倒。光线进入后,无需再费力穿越电路层,可以直接照射到位于最上方的光电二极管,感光效率得到革命性提升。

为了实现这种结构,需要在晶圆一侧制作所有电路,然后将晶圆翻转、打磨减薄,再制作感光层,最后覆盖滤光片和微透镜。这种工艺不仅消除了金属层对光线的物理遮挡,还缩短了光线到达感光层的路径,显著提高了量子效率和整体进光量。

得益于此,背照式传感器在弱光环境下能捕捉更多光线,有效抑制噪点,并拥有更宽广的动态范围。对于手机、运动相机等小尺寸传感器设备而言,这项技术带来了成像质量的飞跃,在有限空间内极大提升了像素的感光能力。

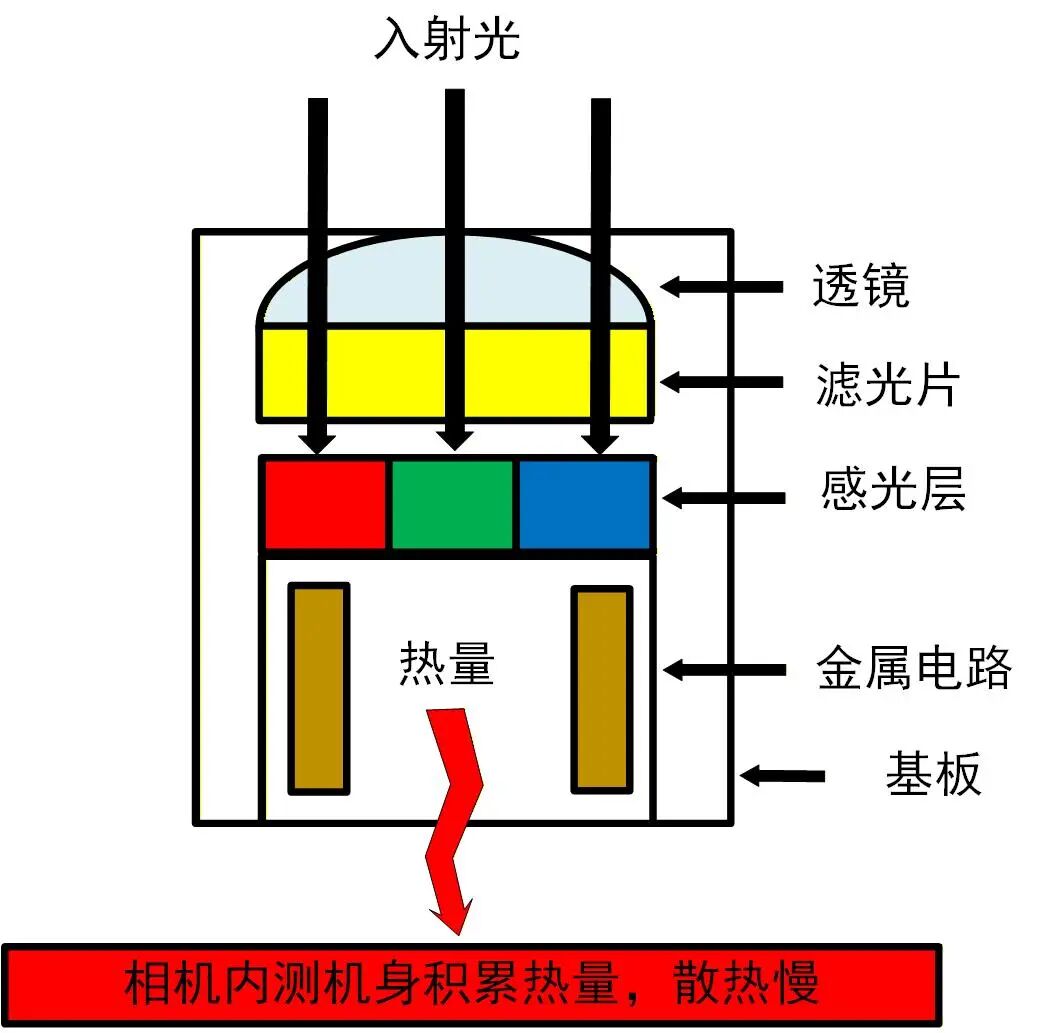

然而,背照式传感器也有其天然短板——散热。由于金属电路层被埋在了感光层下方,紧贴基板,热量难以通过上方的感光层向镜头方向散发,也很难快速传导至相机机身的散热系统。加之传感器硅层被打薄,散热面积减小,热量容易堆积。

这一问题在使用高分辨率传感器时尤为凸显。高像素意味着更密集的电路和光电二极管,工作时发热量剧增。若散热不佳,不仅会导致传感器性能衰减、画质出现热噪,还可能引发快门迟滞、对焦失灵等稳定性问题。
3. 堆栈式传感器:追求极致的性能之选

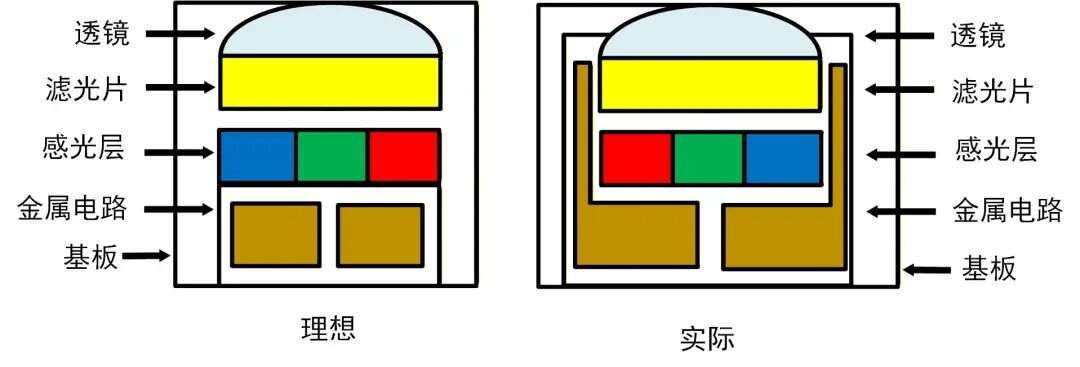

背照式传感器虽然解决了光线被挡的问题,但并未突破一个根本性瓶颈:感光层与电路层仍在同一片薄晶圆的二维平面上竞争空间。
光线在硅材料中穿行时会发生横向扩散,如果硅层过厚,光线可能“串门”到相邻像素,造成色彩和光学串扰,影响画质锐度和色彩纯度。因此,背照式传感器必须将晶圆打磨得极薄以减少串扰。

本质上,背照式仍然是在同一片晶圆的正反两面进行加工,如同在一张薄纸的正反面写字,难免互相透映、干扰。而堆栈式传感器的核心突破,在于引入了硅通孔(TSV) 这一先进封装技术。

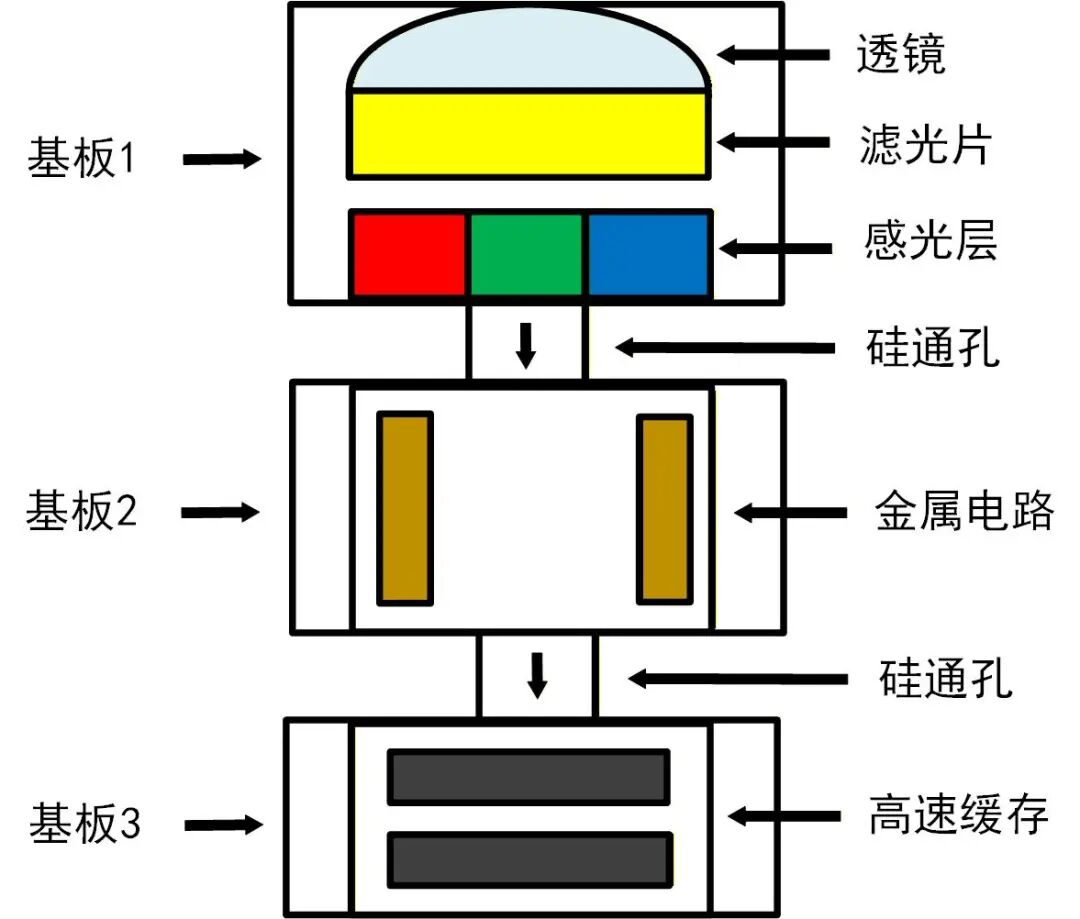

硅通孔技术将感光层和电路层拆分成两块独立的晶片,然后像搭积木一样进行垂直堆叠,并通过微小的硅通孔实现层间的高速电气互联,真正实现了功能的立体分区。

这种立体分工带来了全方位提升:
- 感光层性能跃升:感光层无需再为电路预留任何空间,开口率达到理论极限,进光量最大化,成像的纯净度和细节表现力达到新高度。
- 电路层独立优化:电路层与感光层分离后,可以独立采用更先进、集成度更高的制程工艺,专注于提升信号处理能力。
- 功能集成与速度飞跃:独立的电路层空间充足,可以轻松集成DRAM高速缓存等模块。这使得传感器数据读出速度呈数量级增长,带来极高的连拍速度(如30fps以上)、大幅减少果冻效应,并能支持高规格的视频录制(如4K 120fps)。

当然,极致性能的代价是高昂的成本。堆栈式传感器的制造工艺极其复杂,多晶圆的对齐、键合与互联对设备和技术要求极高,导致其成本远高于背照式传感器。

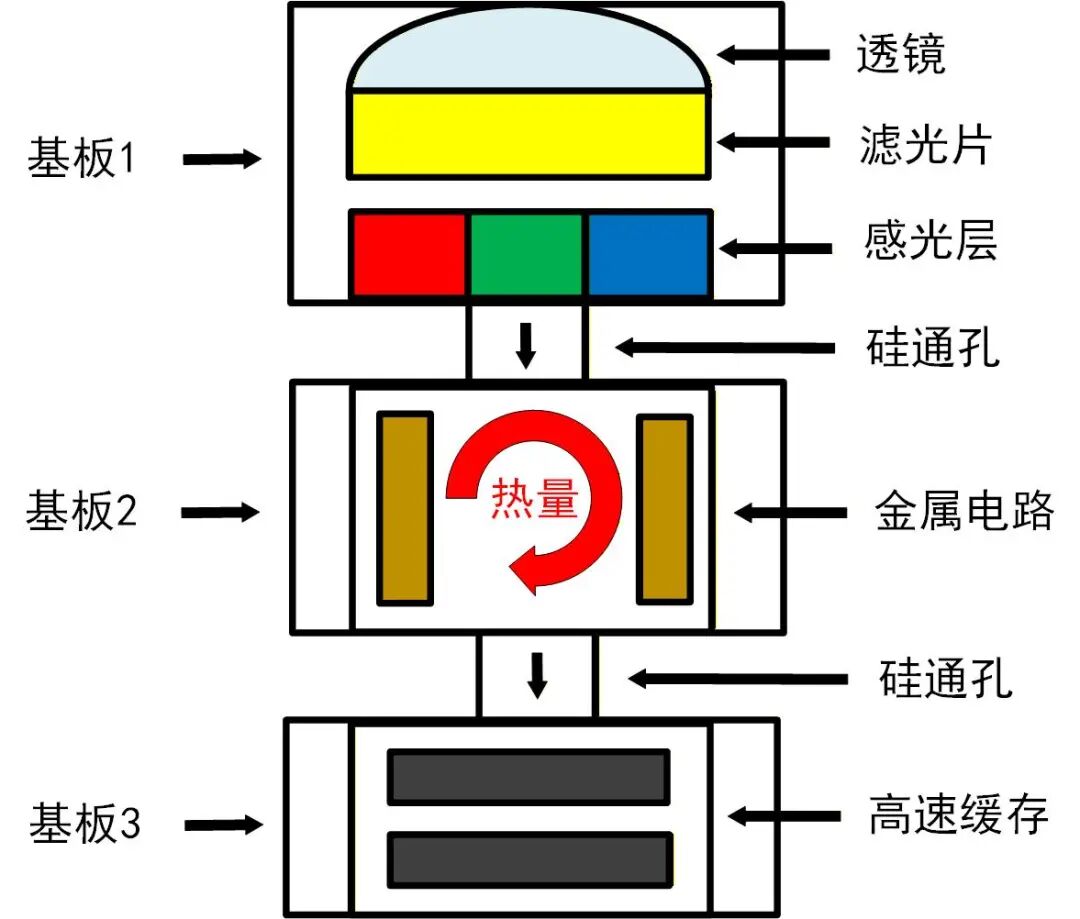

散热挑战也更为严峻。堆栈式结构中层与层之间的键合界面和绝缘材料是热的不良导体,严重阻碍了热量在垂直方向的传导。多层堆叠也压缩了散热空间,容易形成局部高温热点。

局部高温会降低光电转换效率,导致噪点激增、动态范围收缩,甚至引起色彩漂移。为了控制温度,传感器需要启动额外的温控机制,从而增加功耗、影响续航,长期来看也可能影响器件寿命。
4. 如何根据需求选择CMOS传感器
了解原理后,如何为自己选择呢?关键在于认清需求,找到性能与预算的平衡点。
前照式传感器:逐步边缘化的入门之选
随着背照式技术成熟和成本下降,前照式传感器因暗光表现较弱,已逐渐退出主流市场,仅存于部分入门机型(如尼康Z30、佳能R100)甚至个别中端机型中。

对于预算极其有限、仅满足最基础拍照记录的用户,前照式相机是务实选择。但从长远和性价比考虑,更推荐加一些预算选择背照式传感器机型,能获得画质上的质的飞跃,避免很快萌生升级换代的念头。
背照式传感器:画质与价格的黄金平衡点
这是最适合绝大多数摄影爱好者、日常记录者和内容创作者的选择。它彻底解决了前照式挡光的问题,在弱光、夜景、风光和人像拍摄中,都能提供出色的噪点控制和动态范围表现。

目前背照式技术非常成熟,从APS-C画幅到全画幅,机型丰富且价格日趋亲民,续航表现也相对可靠,是用适中预算获得优秀画质的最优解。
堆栈式传感器:专为极致性能而生的利器
它面向的是专业摄影师、体育新闻记者、高速生态摄影者以及追求顶级视频性能的创作者。其核心优势全在速度上:惊人的连拍、几乎无变形的电子快门(低果冻效应)、高规格视频内录。

选择堆栈式,就意味着接受其高昂的售价,并需注意其在长时间高负荷工作下的散热管理。它为特定专业场景而生,普通用户可能无法完全发挥其价值,反而为用不到的性能付出了额外成本。
总结
总而言之,选择相机不能只看像素数字。CMOS传感器的类型(前照式、背照式、堆栈式)直接决定了相机的核心成像能力、速度表现和价格定位。在预算范围内,明确自己的主要拍摄场景和需求:基础记录可选前照式,均衡画质选背照式,追求极限速度选堆栈式。只有传感器技术与你的使用需求相匹配,这笔投资才算花在了刀刃上。
希望这篇关于CMOS传感器技术原理的解析,能帮助你拨开迷雾,做出更明智的选购决策。如果想了解更多硬核技术原理的剖析,欢迎来云栈社区与大家一起交流探讨。
