干货指南：如何为示波器选对探头？从DDR测试到汽车电子，避坑精准测量

你是否曾遇到波形失真却找不到原因？很多时候，问题可能出在你的“手”——示波器探头上。选型不当或操作不规范，都会导致测量结果南辕北辙。本文将拆解致远仪器的全系列探头，通过清晰的分类、三步选型逻辑和实用的避坑指南，帮你快速找到最匹配的测试方案。

致远仪器探头全家福：五大类别，各司其职

根据测量原理和应用场景，探头主要分为以下几类。

1. 无源高阻抗探头：入门首选，皮实耐用

• 适用场景：学生实验、家电维修、通用低压信号调试。
• 核心特点：无需外部供电，成本低，坚固耐用。
• 代表型号：
  • ZP1025SA： 万能通用款，支持1:1和10:1两档衰减比切换。在×10档时，最大测量电压≤300V，带宽可达250MHz。
  • ZP1050A： 固定10:1衰减比，带宽高达500MHz，可被多数示波器自动识别，使用方便。

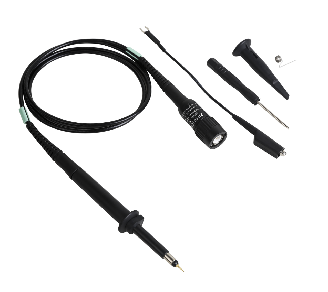

ZP1050A无源探头

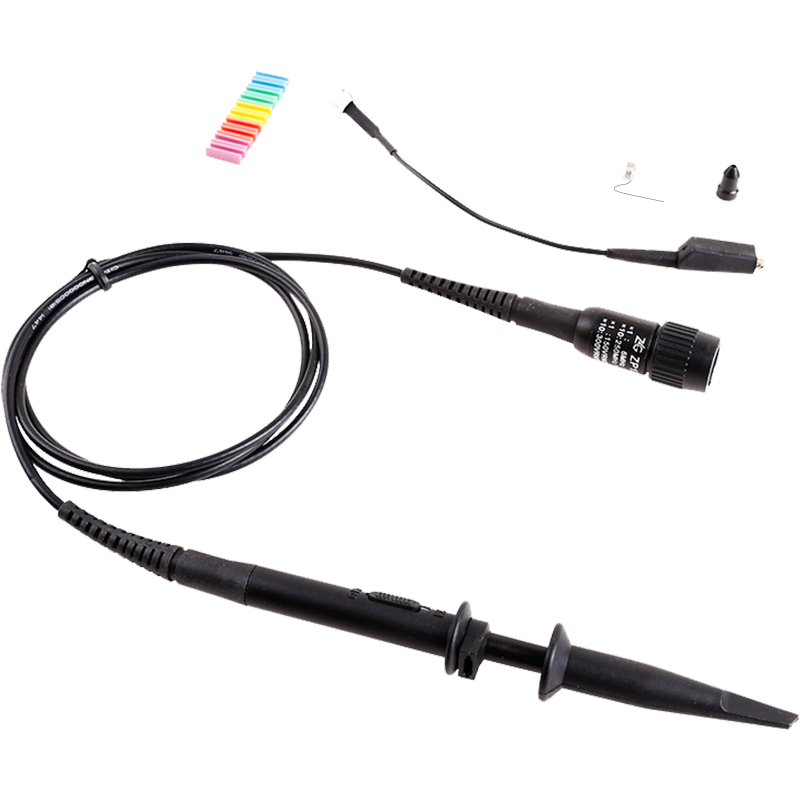

ZP1025SA无源探头

2. 1GHz带宽单端探头：应对高速信号的精密工具

• 适用场景： 高速数字电路（如DDR、PCIe）、精密高频模块研发。
• 核心特点：拥有极低的输入电容和负载效应，对高频信号影响小，测量更准确，通常需要示波器供电。
• 代表型号：
  • ZP2100： 专为50Ω输入阻抗的示波器设计，带宽高达1GHz，但最大输入电压较低（≤10V），是高频测量的利器。
  • ZAP1100： 适用于1MΩ输入阻抗的示波器，带宽同样为1GHz，最大输入电压≤20V，其输入电容低至≤1.2pF，测量精度更高。

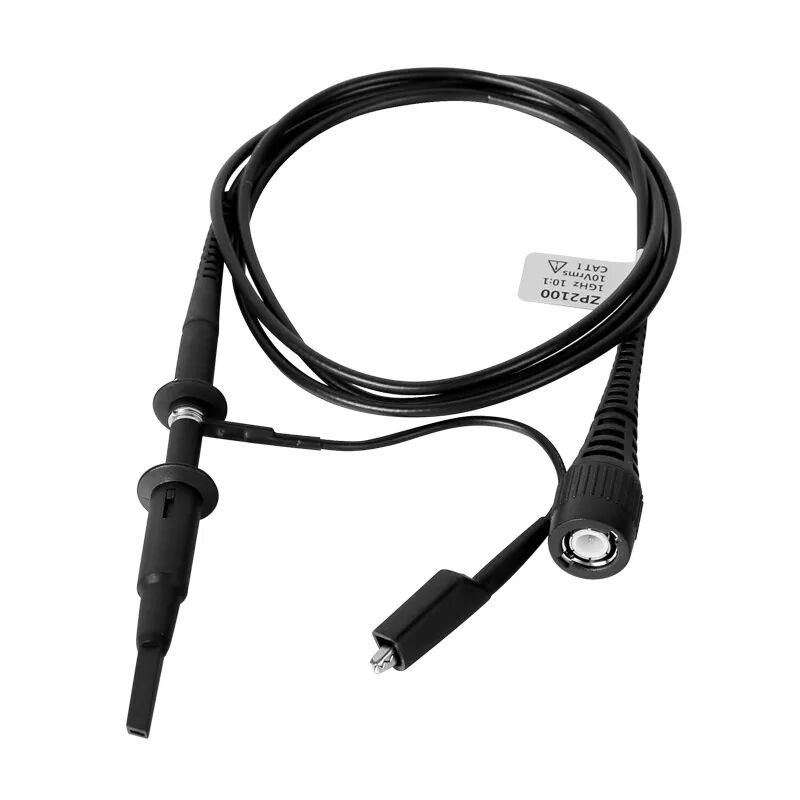

ZP2100无源探头

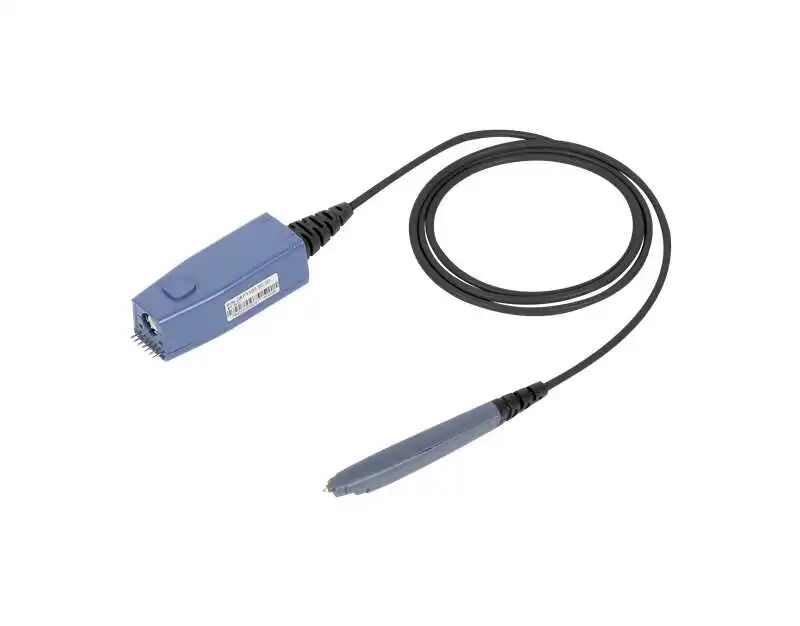

ZAP1100有源探头

3. 差分探头：高压与浮地测量的安全屏障

• 适用场景：开关电源测试、新能源逆变器、汽车CAN/LIN总线信号测量等需要测量非对地（浮地）电压或存在高共模电压的场合。
• 核心特点：两个输入端都不接地，能有效抑制共模噪声，安全等级高，专为高压和浮地测量而生。
• 代表型号：
  • ZDP5020（低压差分）： 最大差分电压≤20V，非常适合车载总线（CAN/LIN）及低压差分信号（LVDS）的测量。
  • ZP1500D/ZP2800D（高压差分）： 最大差分电压分别可达1500V和2800V，适用于变频器、高压电源模块的测试。
  • ZOP5035（光隔离探头）： 采用光纤传输信号，隔离电压高达60kV，峰值测量电压≤2500V。特别适合新能源逆变器、以及使用SiC/GaN等第三代半导体功率器件的测试，抗干扰能力极强。

4. 电流探头：非接触式电流测量，夹上即得

• 适用场景：测量导线中的电流，例如电机驱动电流、开关电源效率测试等。
• 核心特点：基于霍尔效应与互感器原理，无需断开电路，只需将钳口套住待测导线即可。
• 代表型号：
  • ZCP30： 量程覆盖mA级到30A的中小电流，分辨率高（1mA），体积小巧，适合板级电源纹波与传感器电流测试。
  • ZCP5000系列： 提供150A、300A、500A等大电流量程，钳口更大，并带有声光报警功能，安全可靠，适配大功率电机驱动、新能源车电驱系统测试。

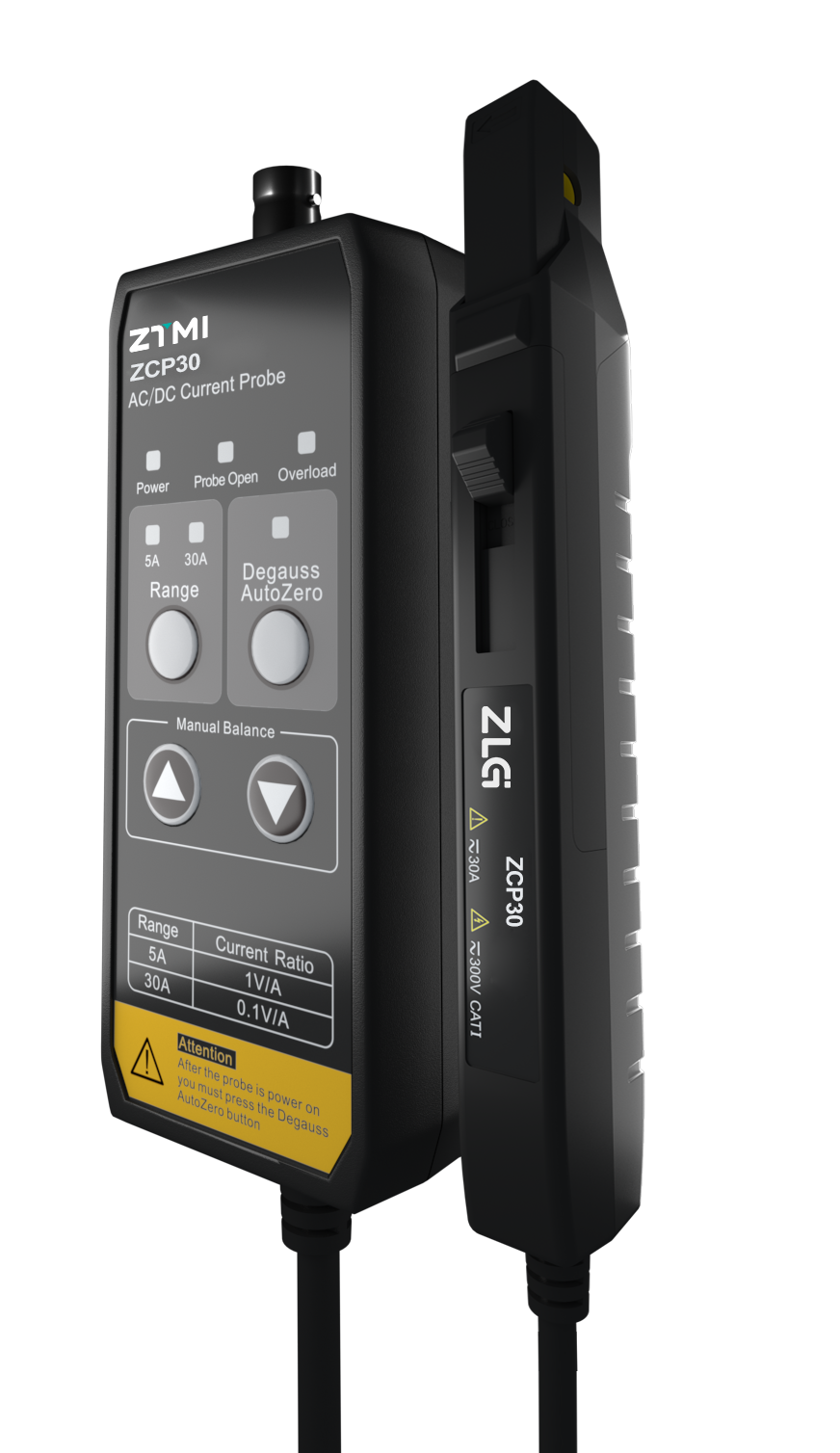

ZCP30电流探头

ZCP5000电流探头

5. 辅助与校正单元：确保同步测量精度的幕后功臣

• ZDF1000（延时校正夹具）： 当需要同步测量电压和电流并计算功率时，电压探头和电流探头之间会存在传输时间差（Deskew）。此夹具专门用于校正这种延时，是提升同步测量精度的关键配件。

ZDF1000校正夹具

标准化选型三步法

面对众多型号，如何快速锁定最适合的那一款？遵循以下三步逻辑，思路会清晰很多。

第一步：明确物理对象——你测什么？

• 测电压： 根据电压高低选择——低压用无源/有源探头，高压或浮地信号用差分/光隔离探头。
• 测电流： 根据电流大小选择——小于30A用ZCP30，大于30A用ZCP5000系列。
• 需电压电流同步测量： 务必配上ZDF1000校正夹具，否则相位误差会导致功率计算错误。

第二步：核对关键参数——探头能力够不够用？
核心是确保探头的量程和带宽覆盖被测信号，并留有余量。

• 电压/电流量程： 探头最大允许输入值必须大于被测信号的最大峰值。
  • 电压： ≤300V选无源/有源探头；>300V选差分/光隔离探头。
  • 电流： ≤30A选ZCP30；>30A选ZCP5000系列。
• 带宽： 探头带宽应高于被测信号的主要频率成分（通常建议3-5倍）。
  • ≤6MHz可选ZP1025SA（×1档）；
  • ≤250MHz可选ZP1025SA（×10档）；
  • ≤500MHz可选ZP1050A；
  • ≤1GHz则根据示波器输入阻抗选ZP2100（50Ω）或ZAP1100（1MΩ）。
• 特殊要求：
  • 需要浮地或测量高共模电压信号，选差分或光隔离探头。
  • 环境干扰强，优选带抗干扰设计的型号，如光隔离探头ZOP5035。
  • 追求极致的高频测量精度，选有源单端探头ZAP1100。

第三步：考虑环境匹配——用起来稳不稳定？

• 便携需求： 无源探头无需供电，最为方便。
• 安全等级： 测量市电或更高电压时，务必选择符合CAT II或CAT III安全等级的探头，如ZP1500D/ZP2800D。
• 使用场景： 实验室固定工位，可以选择配件丰富、功能强大的型号（如ZDP5020、ZOP5035）；若是研发精密高频电路，则有源探头ZAP1100更合适。
• 示波器兼容性： 最关键的一点！务必确认探头输入阻抗与你的示波器输入阻抗匹配（主要是50Ω或1MΩ），例如ZP2100必须用于50Ω输入的示波器。

常见问题与避坑指南 (Q&A)

Q1：测量结果总是不准，可能是什么原因？
A： 最常见的原因有两个：一是无源探头使用前未进行低频补偿（利用示波器自带的1kHz方波信号校准）；二是示波器输入阻抗设置与探头不匹配。例如，电流探头需要示波器设置在1MΩ阻抗档，而ZP2100则需要示波器设置在50Ω阻抗档。按要求进行补偿或调整阻抗即可解决。对于有源探头，需确保其已完成预热且衰减比设置正确。

Q2：探头使用时突然报警，该怎么办？
A： 这通常是过压或过流报警。请立即断开被测电路的电源。然后检查当前所选探头量程是否小于被测信号，切换至更大量程后再进行测量。

Q3：可以带电连接或断开探头吗？
A： 绝对不可以！ 无论电压高低，都必须先断开被测设备电源，再进行探头的连接或拆卸操作。这是防止人身触电和保护探头免遭损坏的最基本安全准则。

Q4：电流探头或差分探头调零失败怎么办？
A： 按顺序检查：对于电流探头，确认钳口是否完全闭合并锁紧；对于差分探头，检查输入端是否已短接；对于有源探头，确认供电是否正常。排除这些因素并确保测试环境无强干扰后，重新执行调零操作。

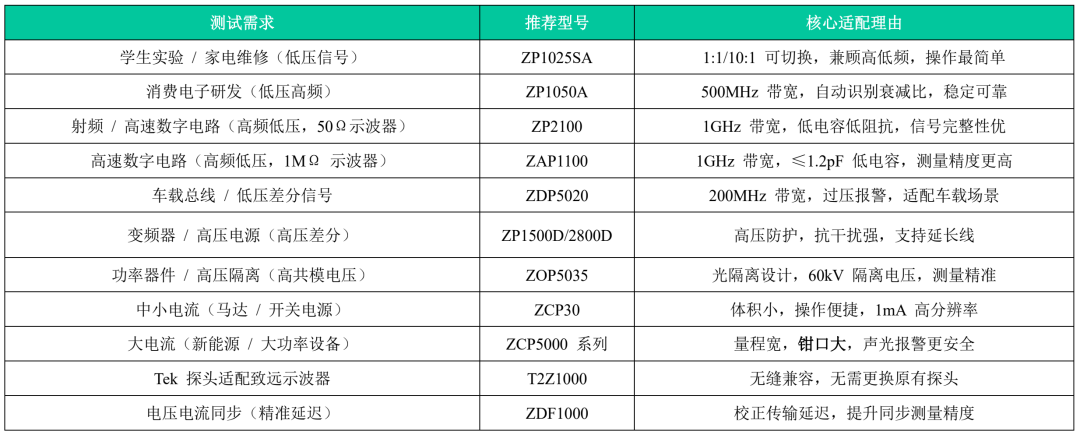

快速选型参考表

为了更直观地匹配需求与型号，你可以参考下表：

结语

选对探头，测量才能可靠。无论是通用皮实的无源探头，还是应对高压、高频、大电流的专用型号，唯有严格根据具体的测试对象、信号参数和工作环境来匹配，才能捕获真实的波形，保障操作的安全。希望这份结合了分类解析、三步选型法和实战避坑指南的内容，能帮助你在日常调试中游刃有余，高效完成每一次测试任务。如果你在选型中仍有疑问，或想了解更多深入的网络/系统或计算机基础层面的测量原理，可以到 云栈社区 与更多工程师交流探讨。
