PPTC自恢复保险丝选型指南：关键参数详解与电路保护应用

自恢复保险丝PPTC（Polymeric Positive Temperature Coefficient，亦称聚正温度系数热敏电阻或PolySwitch），是一种用于电路过流保护的核心电子元件。其工作原理基于材料特殊的正温度系数特性：在正常工况下呈现极低的电阻，对电路压降影响甚微；当电路发生异常过流时，PPTC自身发热导致温度升高，其电阻值会急剧增大数个数量级，从而将故障电流限制在安全范围内。故障消除、温度回落后，PPTC能自动恢复为低阻状态，无需人工更换，极大提升了嵌入式系统与硬件设计的维护便利性。

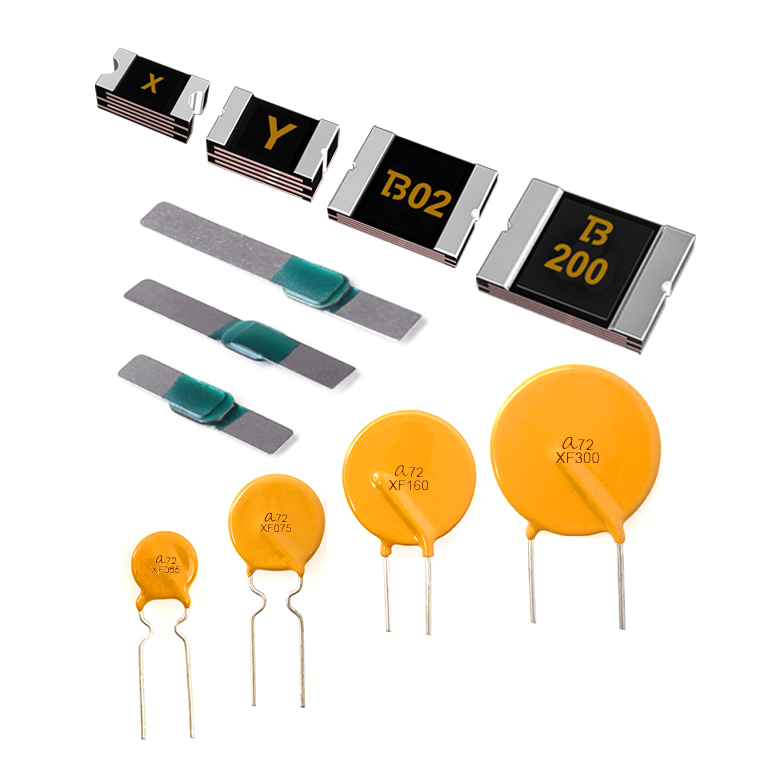

图1：PPTC自恢复保险丝实物图示例

PPTC关键参数详解

正确选型的前提是深入理解其技术参数。以下是决定PPTC性能与应用场景的核心参数：

1. 保持电流 (Hold Current) - Ihold

   • 定义：不会导致PPTC电阻值发生突变的最大工作电流。当电路电流低于此值时，PPTC始终保持低阻导通状态。
   • 选型意义：该值应略大于或等于被保护电路的最大正常工作电流。

2. 跳闸电流 (Trip Current) - Itrip

   • 定义：能够使PPTC电阻值在特定时间内跃升至高阻态的最小故障电流。
   • 选型意义：它定义了保护的触发点，需确保电路可能出现的最小故障电流高于此值。

3. 额定电压 (Rated Voltage) - Vmax

   • 定义：PPTC在额定电流下能安全承受且不会损坏的最大工作电压。在复杂的网络与电源系统中，此参数关乎器件的耐压安全。
   • 选型意义：必须大于或等于被保护电路的最高工作电压。

4. 最大电流 (Maximum Current) - Imax

   • 定义：在额定电压Vmax下，PPTC可承受而不发生永久性损坏的最大故障电流。
   • 选型意义：电路可能出现的最大短路电流或浪涌电流必须小于此值，以确保PPTC自身安全。

5. 动作功率 (Typical Power) - Pd

   • 定义：PPTC在动作（高阻）状态下自身所消耗的功率。这与系统热设计和稳定性有关，是高效的运维与硬件设计需要考虑的因素。

6. 最大动作时间 (Max Time to Trip) - Ttrip

   • 定义：在规定的过流条件下（如2倍Ihold），PPTC从低阻态切换到高阻态所需的最长时间。这决定了保护动作的速度。

7. 静态电阻 (Resistance) - Rmin / Rmax

   • 定义：器件在室温、未通电条件下的电阻范围。实际阻值应满足 Rmin ≤ R ≤ Rmax。较低的静态电阻有助于减少正常工作的功率损耗。

如何为电路选择PPTC型号

选型是一个系统性的匹配过程，需综合考虑电路特性和环境因素。主要遵循以下三个步骤和匹配关系：

1. 确定工作条件：明确电路的最大工作电压 (V)、正常工作电流 (I)、预期的故障电流 (If) 以及器件工作的最高环境温度 (TM)。
2. 参数匹配：根据上述条件，筛选满足以下关系的PPTC型号：
   • Ihold ≈ I （在最高环境温度TM下校核）
   • Itrip ≤ If ≤ Imax
   • Vmax ≥ V

实际规格表示例解读

以下以BSMD2920系列的一款型号为例，具体说明如何解读手册并应用选型原则。

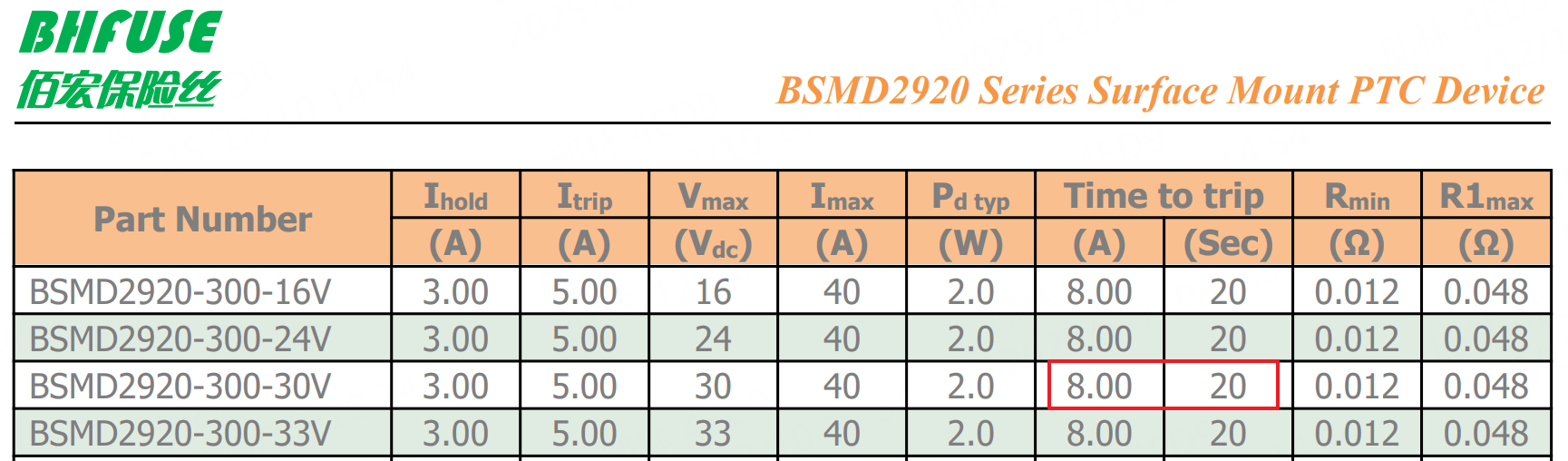

图2：BSMD2920系列PPTC部分规格表示例

上图表征的是一款BSMD2920-300-30V型号的自恢复保险丝，适用于工作电压低于30V、正常工作电流低于3A的电路保护场景。

• 关键参数：其保持电流Ihold为3.0A，跳闸电流Itrip为5.0A。这意味着当故障电流超过5A时，PPTC才会启动保护动作。
• 动作时间：规格表显示，在8A的过流条件下（约2.67倍Ihold），其最大动作时间为20秒。这说明了PPTC的保护并非瞬时动作，而是具有一定延时特性，适用于需要耐受短时浪涌但需防范持续过载的场合。

在实际的硬件电路设计中，精确理解和运用这些参数，是确保电源系统稳定可靠运行的关键一环。
