嵌入式优先级消息队列设计与实现：基于FreeRTOS的实战指南

消息队列是嵌入式系统中解决任务间通信的经典方案，其核心作用主要包括：

• 任务解耦：让数据采集、处理、发送等模块独立演进。
• 异步通信：释放CPU等待时间，提升系统利用率。
• 流量削峰：作为数据“蓄水池”，应对突发流量。
• 优先级调度：允许紧急消息插队，保证实时性。
• 数据完整性：通过队列机制避免竞态条件导致的数据错乱。

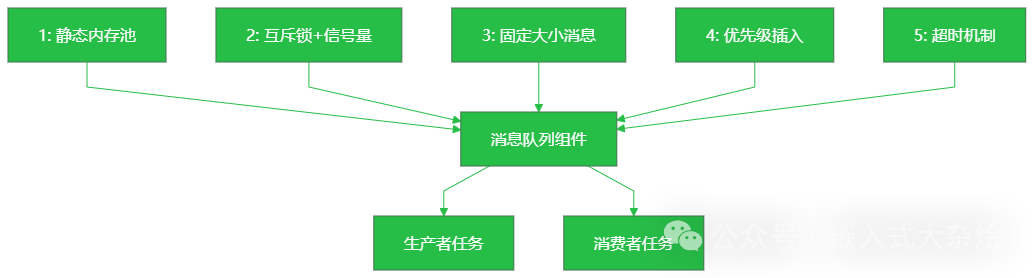

常见的消息队列类型有：FIFO队列（适用于日志、数据流）、优先级队列（适用于告警、控制指令）、环形缓冲区（适用于音视频流）以及邮箱（适用于简单通知）。本文重点梳理一个基于FreeRTOS，支持优先级、超时控制并消除内存碎片的简易消息队列的实现思路。

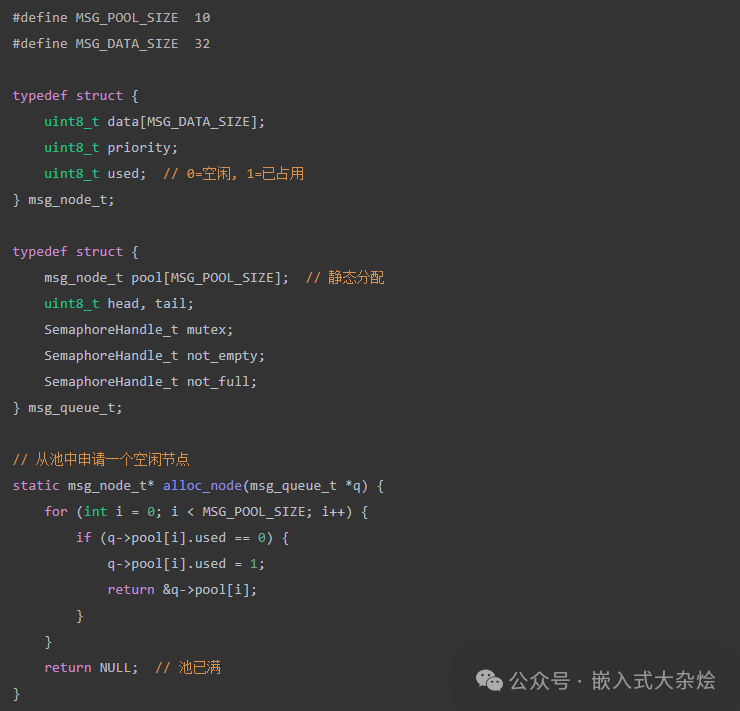

1. 静态内存池

在资源受限的MCU上，频繁使用malloc/free动态分配内存极易产生外部碎片。假设队列中交替存放16字节和64字节的消息，长时间运行后，堆内存将变得“千疮百孔”——总空闲内存可能足够，但无法分配出连续的大块内存。

采用静态内存池是根治此问题的有效方案。其核心思路是：系统启动时一次性分配所需全部内存，运行期间只进行节点的复用与归还，彻底杜绝碎片产生。

设计要点：

• 池大小应根据业务峰值评估，建议预留10%-20%余量。
• MSG_DATA_SIZE需设置为最大消息体的字节数，防止数据截断。
• 在特定场景下，可用环形数组替代链表管理节点，以减少指针操作开销。

2. 互斥锁与信号量同步

在FreeRTOS这类实时操作系统中，确保队列操作的线程安全需合理运用三种同步原语，构建可靠的生产者-消费者模型。这涉及到后端 & 架构中常见的并发控制模式。

1. 互斥锁：保护队列头尾指针等核心结构，防止并发修改。
2. not_full信号量：队列满时，阻塞生产者线程。
3. not_empty信号量：队列空时，阻塞消费者线程。

其典型的协作流程如下：

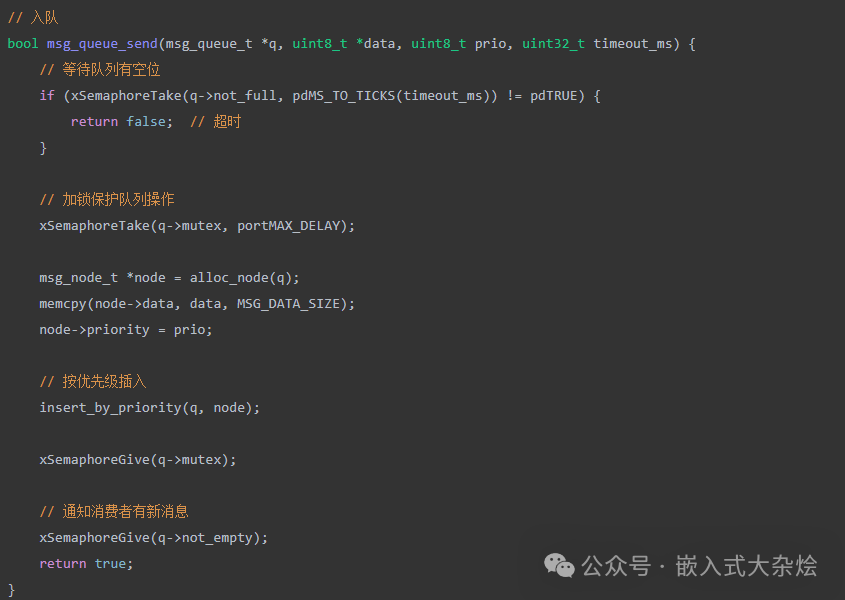

关键实现片段

注意事项：

• 锁顺序至关重要：互斥锁必须在信号量等待之后获取。若生产者先持锁再等待信号量，可能导致消费者因无法获取锁而不能释放空位，从而引发死锁。
• 信号量初始值：not_full初始值应等于内存池总容量(MSG_POOL_SIZE)，not_empty初始值应为0。

3. 固定大小消息

消息体设计通常面临“可变大小”与“固定大小”的权衡：

方案	优点	缺点	适用场景
可变大小	节省内存	需额外长度字段，复制开销不确定	消息体尺寸差异巨大（如1B与1KB混用）
固定大小	实现简单，时间复杂度O(1)	可能浪费部分内存	消息体大小相近（嵌入式典型场景）

对于多数嵌入式应用，消息类型和尺寸相对固定，采用固定大小消息是更简单高效的选择。

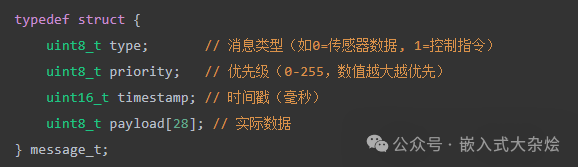

消息格式设计

设计要点：

• 消息头部包含类型(type)和优先级(priority)字段，便于后续的消息路由与调度。
• 若单个消息体超出预设大小，可考虑引入消息分片机制，将大消息拆分为多个定长分片发送。

4. 优先级插入机制

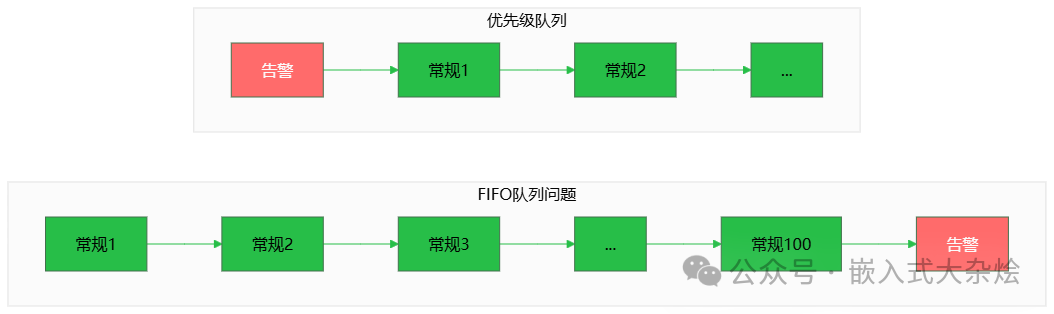

为什么需要优先级？核心目的是让紧急消息能够“插队”。例如，一个传感器每100ms发送一次常规数据，当突然检测到异常需要立即告警时，若使用FIFO队列，告警消息可能排在数十条常规数据之后，导致关键告警严重延迟。

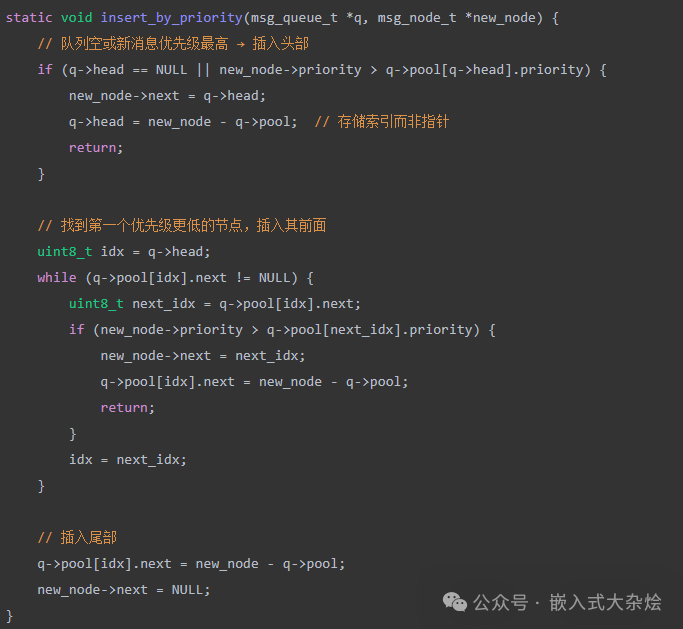

实现：基于有序链表的插入

优先级插入的本质是维护一个按优先级排序的链表。新消息入队时，从队列头部开始遍历，找到第一个优先级低于或等于自身优先级的节点，插入在其前方。

5. 超时机制

超时机制是健壮性设计的关键一环，旨在防止任务因队列空或满而无限期阻塞，导致系统“假死”。在网络/系统编程中，超时处理同样是保证服务可用性的重要手段。

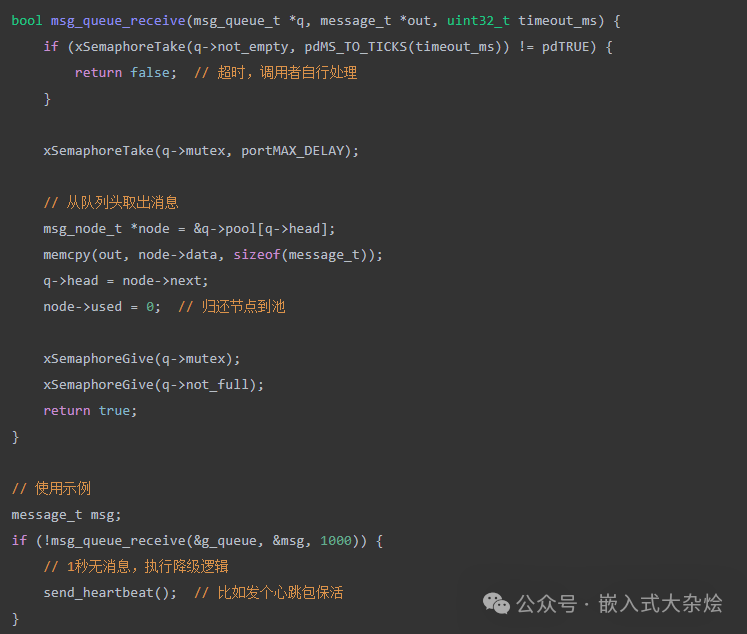

超时返回错误码

在pop或push操作中等待信号量时，应传入超时参数。若超时仍未获得信号量，则函数返回特定的错误码（如ERR_TIMEOUT），上层任务可据此进行错误处理或重试。

超时值经验参考：

• 高频任务（如100ms周期）：超时可设为500ms。
• 低频任务（如秒级）：超时可设为5000ms。
• 关键任务：需配合硬件看门狗，一旦操作超时，应及时喂狗并执行恢复逻辑，防止系统复位。
