Excalidraw MCP：如何通过Claude AI用自然语言直接画架构图？

一个真实的困扰

上周五下午，我又在画系统架构图。

你知道那种感觉吗？脑子里已经有了完整的设计思路，想的是数据怎么流转、服务怎么调用、消息怎么传递，但手上却在干什么呢？在调矩形框的位置，在拖箭头让它对齐，在纠结用什么颜色显得专业一点。

技术人的痛苦往往不在思考本身，而在把思考转化成可视化表达这个环节。我一直在想，能不能有一种方式，让我用说的，AI 就能把图画出来？

直到我看到了 Excalidraw MCP。我盯着这个 MCP 服务器看了三个小时，终于明白为什么画图可以这么简单。

首先，什么是 MCP？

我得承认，第一次看到“Model Context Protocol”这个词的时候，我脑子里是懵的。

MCP，翻译过来叫“模型上下文协议”。Anthropic 在 2025 年把它作为开源协议发布出来，目的很简单：让 LLM（大语言模型） 能够标准化地连接外部数据源和工具。

你可以把它理解成一个“万能遥控器”。以前每个 AI 想调用一个外部工具，都得专门写一套集成代码，这个工具对接 A 模型要写一遍，对接 B 模型又要重写一遍。MCP 出现后，只要工具提供了 MCP Server，任何支持 MCP 的 AI 客户端都能直接调用。

它的架构其实不复杂：

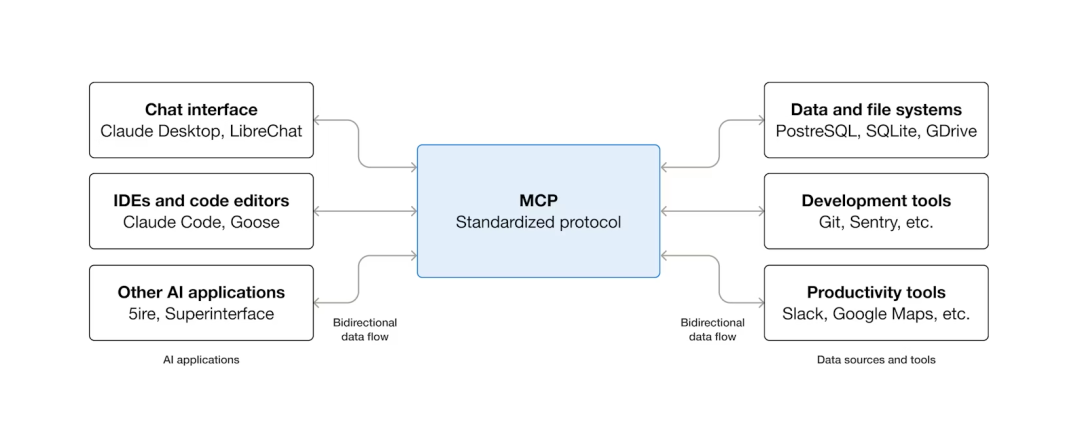

宿主应用（Host）：比如 Claude Desktop、Cursor IDE，这些是用户直接交互的界面。

MCP 客户端（Client）：内嵌在宿主应用里，负责和 MCP 服务器通信。

MCP 服务器（Server）：提供具体功能的服务，比如查询数据库、读取文件，或者——画图。

传输层：用 STDIO（本地）或 HTTP+SSE（远程）进行通信，底层都是 JSON-RPC 2.0 协议。

为什么要先说这个协议？因为理解了 MCP，你才能明白 Excalidraw MCP 到底在解决什么问题。

Excalidraw MCP 的设计思路

Excalidraw 本身是一个开源的手绘风格白板工具。它的特点是轻量、实时协作、手绘风格，很多人喜欢用它画草图和架构图。

但 Excalidraw MCP 做的事情更进一步。它把 Excalidraw 封装成了一个 MCP 服务器，让 AI 可以通过 API 直接操作画布上的元素。

这意味着什么？

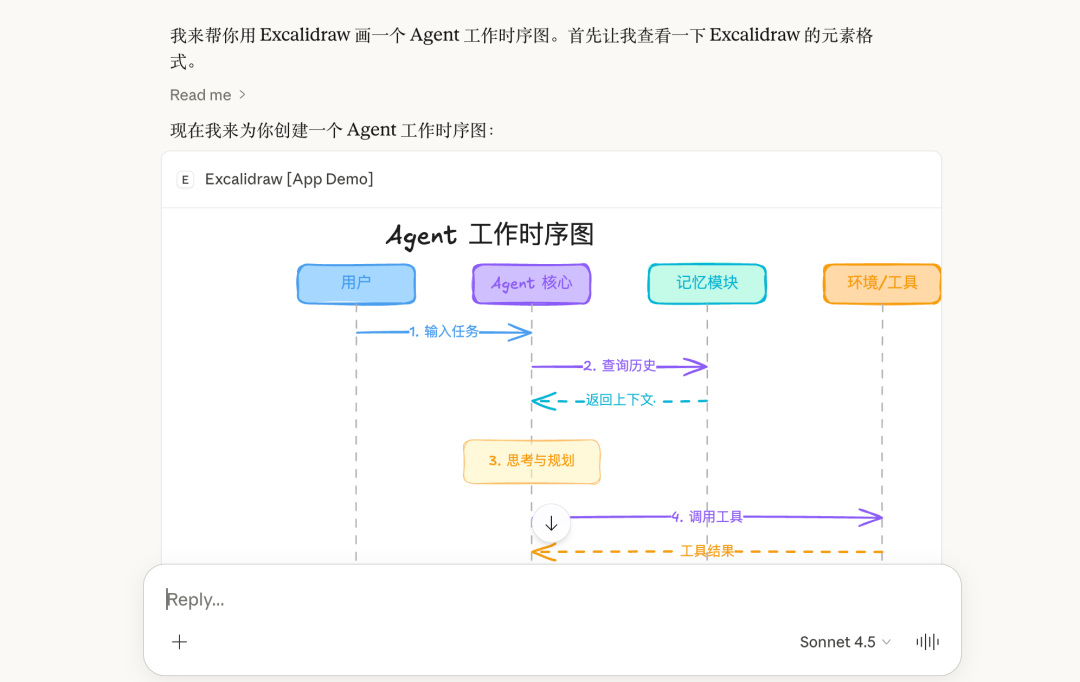

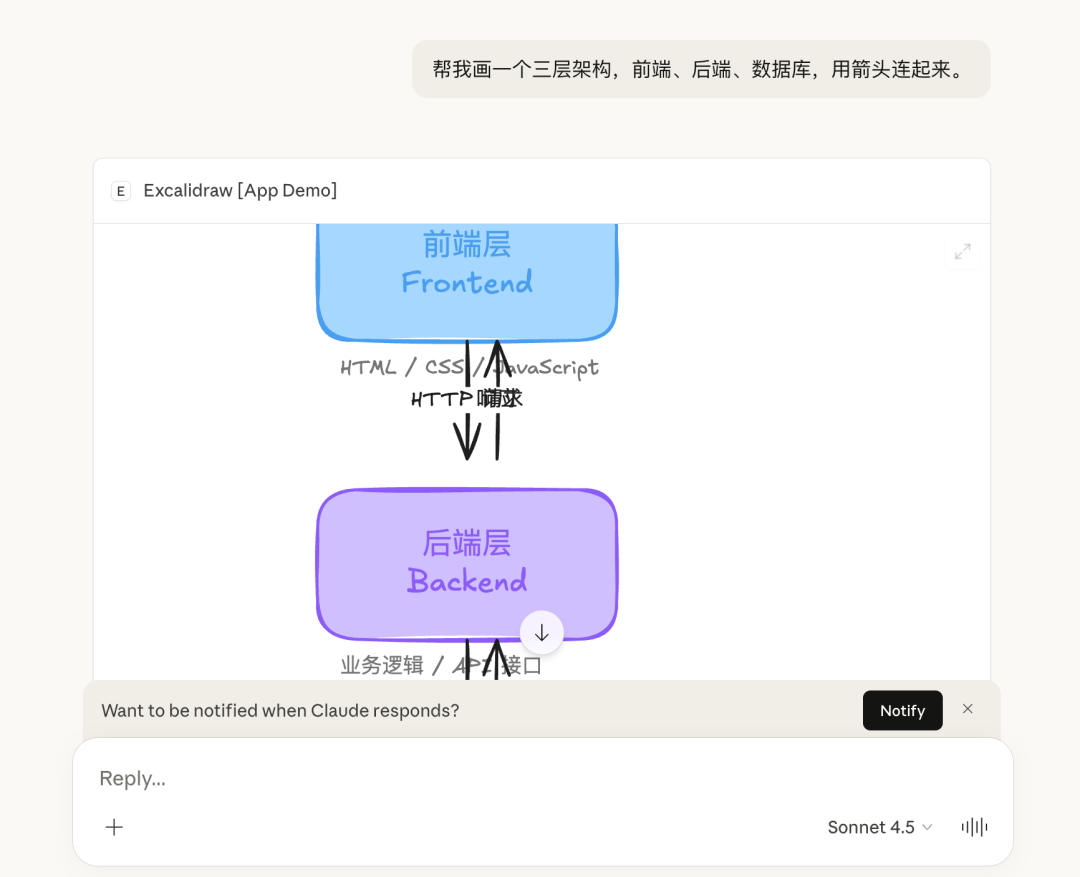

你可以对 Claude 说：“帮我画一个三层架构，前端、后端、数据库，用箭头连起来。”然后，图就出来了。

不是生成一张静态图片，而是实时在 Excalidraw 画布上创建元素、调整位置、建立连接。你还可以继续说：“把数据库换成 Redis，再加一个消息队列。”它会实时更新。

我第一次看到这个设计的时候，停下来想了很久。

为什么这个方案比直接让 AI 生成图片好？

可编辑性。生成的图是 Excalidraw 格式的，你可以随时手动调整。

实时同步。通过 WebSocket 实现了多端同步，你在浏览器里打开画布，AI 的修改会实时显示。

批量操作。可以一次创建多个元素，支持分组、对齐、锁定等高级操作。

双向交互。不只是生成，还可以查询现有元素、过滤特定属性的图形。

这不是一个“AI 画图工具”，而是一个“AI 操作画布的接口”。

它是怎么工作的？

我花了一个晚上把代码看了一遍，把整个数据流程梳理清楚。

架构分层

Excalidraw MCP 分成三层：

1. 前端画布层：React + Excalidraw 官方包，跑在浏览器里，地址是 localhost:3000（默认）。
2. 后端服务层：TypeScript + Express.js，提供 REST API 和 WebSocket 接口。
3. MCP 协议层：实现 MCP 标准，让 Claude 等 AI 客户端可以调用。

数据流转过程

当你在 Claude 里说“画一个矩形”，会发生什么？

Step 1：自然语言解析
Claude 识别出你的意图，决定调用 Excalidraw MCP 的 create_element 工具。

Step 2：构造 MCP 请求
Claude 把你的需求转换成 JSON 格式的 MCP 请求：

{
  "type": "rectangle",
  "x": 100,
  "y": 100,
  "width": 200,
  "height": 100,
  "backgroundColor": "#ffffff",
  "strokeColor": "#000000"
}

Step 3：MCP Server 处理
后端收到请求，调用 Excalidraw 的 API 创建元素，生成唯一的 elementId。

Step 4：WebSocket 广播
元素创建成功后，通过 WebSocket 把更新推送给所有连接的客户端。

Step 5：画布渲染
浏览器端的 Excalidraw 收到 WebSocket 消息，实时渲染新元素。

整个过程是毫秒级的。

为什么选择这种架构？

我在想，为什么不直接让 AI 生成一个 .excalidraw 文件，然后手动导入？

答案在于“实时协作”这个需求。

如果只是生成文件，每次修改都要重新导入，根本做不到流畅的对话式编辑。而 MCP + WebSocket 的方案，可以让你和 AI 一起“盯着同一块画布”工作。

这种设计还带来另一个好处：可观测性。你能看到 AI 在画什么，如果不对可以立刻打断。

实战：怎么把它跑起来？

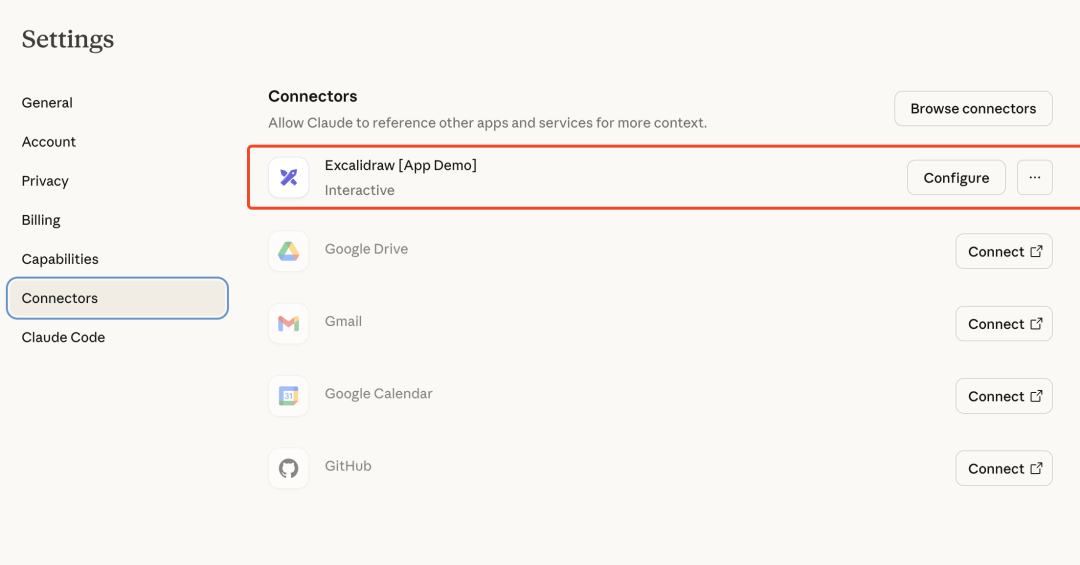

最简单的就是在 Claude.ai 中配置下。进入 Settings -> Connectors -> Add custom connector，填入相关信息即可。

关于其 API 设计的思考

我特别关注了它提供的 API。

核心操作

元素创建：

• create_element：创建单个元素（矩形、椭圆、菱形、箭头、文本、线条）
• create_elements：批量创建

元素管理：

• get_elements：查询元素，支持过滤条件
• update_element：更新元素属性
• delete_element：删除元素

高级操作：

• group_elements：元素分组
• align_elements：对齐（左对齐、居中、分布等）
• lock_element：锁定防止误操作

他们为什么这样设计？

如果只是“画个图”，一个 create_diagram 接口不就够了吗？

但仔细想想，细粒度的好处在于组合能力。

比如你想画一个系统架构图：

1. 先创建所有服务模块（批量创建矩形）
2. 添加文本标签（批量创建文本）
3. 用箭头连接服务（创建箭头，指定起点终点）
4. 对齐所有模块（调用对齐接口）
5. 把相同层级的服务分组（调用分组接口）

每一步都是独立的 API 调用，AI 可以根据上下文灵活组合。

这种设计还有个好处：可调试。如果生成的图不对，你能清楚知道是哪一步出了问题。

一些局限性

没有完美的工具。

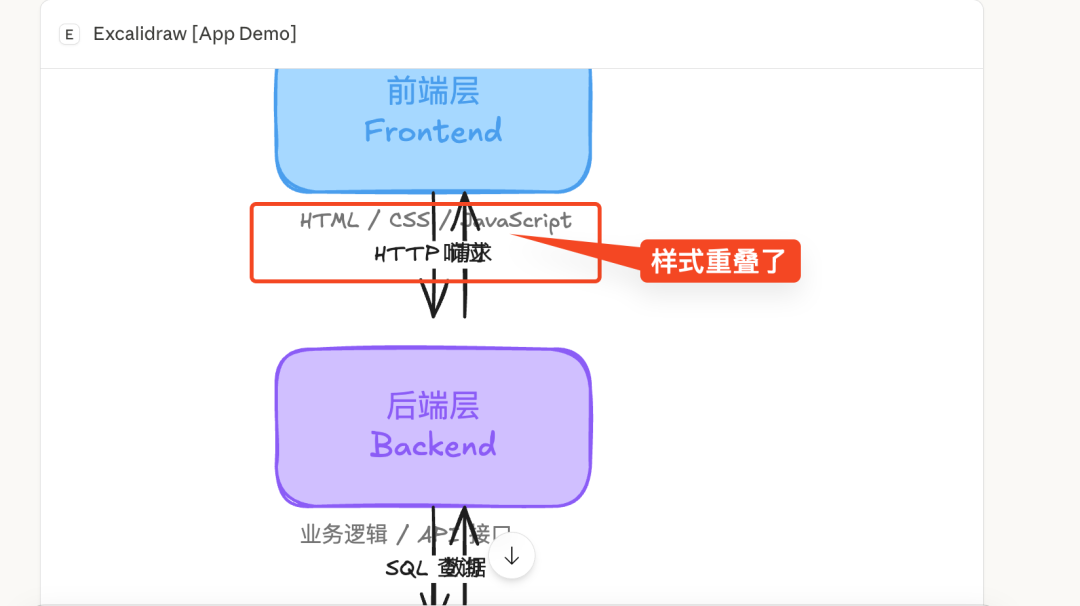

布局算法：目前 MCP Server 不提供自动布局，元素位置需要手动指定或者让 AI 计算。这意味着复杂图表的布局可能不够优雅。

样式一致性：虽然可以指定颜色、线宽、粗糙度，但没有“主题”或“样式模板”的概念。每次都要重新指定样式参数。

持久化：默认是内存存储，重启服务后画布会清空。虽然可以导出 .excalidraw 文件，但不是自动的。

协作限制：虽然支持多端同步，但没有权限控制，所有连接的客户端都能修改。

这些问题不是不能解决，只是当前版本还没做。

它能用来做什么？

我列了几个实际场景。

技术文档配图：写设计文档时，直接在 Markdown 里描述图表需求，让 AI 生成，然后导出 PNG 嵌入文档。

架构评审准备：评审前快速画出多个架构方案对比，省去手动画图的时间。

教学演示：讲课时实时画图，比 PPT 更灵活，学生提问可以立刻修改图示。

头脑风暴：团队讨论时，一边聊一边让 AI 把想法可视化，所有人都能看到画布。

代码生成辅助：先画出数据流图，再让 AI 根据图生成代码骨架。

这些场景的共同点是：需要快速把想法转化成图形，并且可能频繁修改。

和其他方案的对比

市面上还有其他类似工具。

Mermaid/PlantUML + MCP：用 DSL（领域特定语言）描述图表，然后渲染。优点是版本控制友好（纯文本），缺点是灵活性不如 Excalidraw。

Draw.io MCP：和 Excalidraw MCP 类似，但 Draw.io 更偏专业绘图，元素库更丰富。Excalidraw 的手绘风格更适合草图。

直接让 AI 生成图片：比如用文生图模型画架构图。问题是生成的图不可编辑，修改需要重新生成。

我觉得选择哪个取决于你的使用场景：

• 需要快速草图 → Excalidraw MCP
• 需要专业图表 → Draw.io MCP
• 需要版本控制 → Mermaid/PlantUML MCP
• 需要美观展示 → AI 生成图片

一些延伸思考

用了几天后，我开始想更深的问题。

AI 理解图形吗？
目前 AI 是在“操作”图形，但不是在“理解”图形。它能根据你的描述创建元素，但如果你问“这张图有什么问题”，它其实看不到最终的渲染效果。

有一些高级实现（比如 Draw.io MCP）支持“读”图。AI 可以解析现有图表结构，提出优化建议。Excalidraw MCP 目前还没有这个能力。

为什么 MCP 比 Plugin 好？
以前很多工具用 Plugin 机制扩展功能。MCP 的优势在于跨平台。同一个 MCP Server，可以被 Claude Desktop、Cursor、VS Code（如果支持 MCP）同时使用。

这种模式能推广到其他工具吗？
我觉得可以。任何有 API 的工具都能封装成 MCP Server。比如表格工具、笔记工具、项目管理工具。关键在于设计好 API 粒度，让 AI 既能灵活操作，又不会过于复杂。

写在最后

回到最开始的问题：为什么画图可以这么简单？

答案不是“AI 会画图了”，而是“AI 可以操作画图工具了”。

Excalidraw MCP 本质上是把 Excalidraw 的能力通过标准协议暴露给 AI。它不是魔法，而是工程设计。

这种设计思路值得学习：

• 标准化接口：用 MCP 协议而不是自定义格式
• 细粒度 API：提供组合能力而不是一体化方案
• 实时反馈：让用户能看到 AI 的操作过程
• 可编辑性：生成的是中间格式而不是最终产物

我用了三个小时理解它，又花了一个晚上把它集成到我的工作流里。

现在，我再也不用手动调矩形框的位置了。这种将抽象思维与可视化工具无缝衔接的方式，或许正是未来 AI 辅助开发的主流形态，也欢迎你到 云栈社区 分享你的 AI 绘图实践。
