网络工程师经验谈：RJ45、RJ11、RJ12与Cat线缆，别再做错线了

干了十几年网络工程，从百兆玩到万兆，压过的水晶头没有一万也有八千。很多人一提水晶头就只知道RJ45，其实这里面的门道多着呢，叫法、类型、用途全都不一样。用错了，轻则网络时通时不通，重则可能直接把设备烧了。

今天不聊枯燥的标准文档，就跟大家摆摆龙门阵，聊聊常见的水晶头类型、正式名称、实际用途，还有我踩过的一些坑。

“水晶头”其实是国内的俗称，它的正式名称叫模块化插头（Modular Connector），或者属于注册插座（Registered Jack，简称RJ）系列。最早是电话系统用的，后来被以太网“借”过来并发扬光大。

它本质上就是一个塑料外壳加上金属触针的组合，插到对应的插座上实现电气连接。关键区别在于槽数（Position，简称P）和触针数（Contact，简称C）。比如8P8C就是8个槽位、8个触针，这就是我们最常见的RJ45。

下面我就按使用场景和常见度，一种一种来聊。

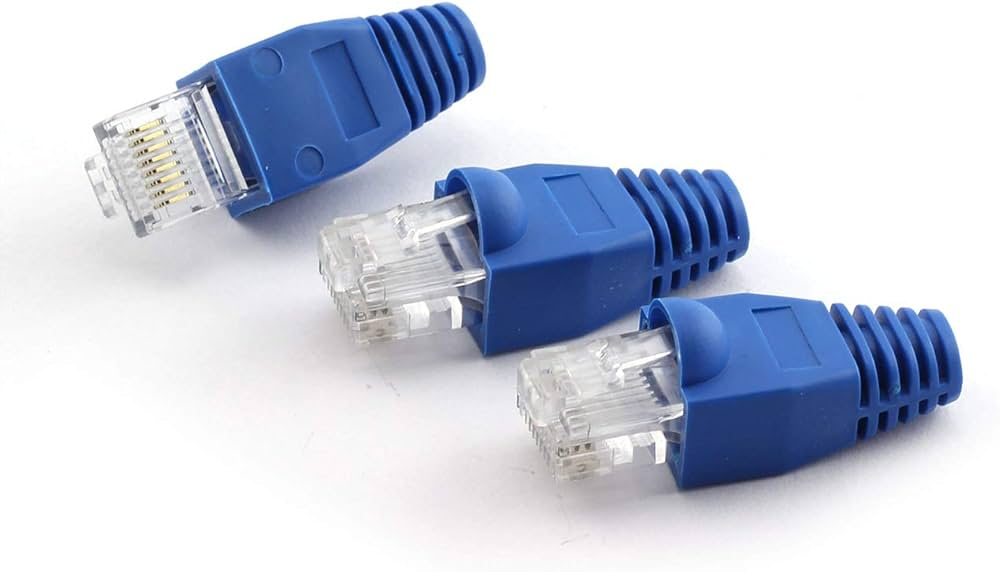

RJ45

这绝对是咱们网络工程师最亲密的伙伴，99%的网线两端都是它。

正式名称：虽然大家都叫它RJ45，但严格来说，RJ45是带变压器的电话标准。我们用的网络版其实是8P8C（8位8触点）。不过叫习惯了，大家也就随它去了。

主要用途：计算机网络、交换机、路由器、IP电话、监控摄像头……只要是以太网的地方都有它的身影。

子类型分类（这部分最复杂）：

1. 按线缆类别分：
   • Cat5e水晶头：最常见，支持千兆网络，普通非屏蔽的就行。
   • Cat6水晶头：对线对的排列要求更严格，触针间距也有特定要求，建议用原厂或质量好的。

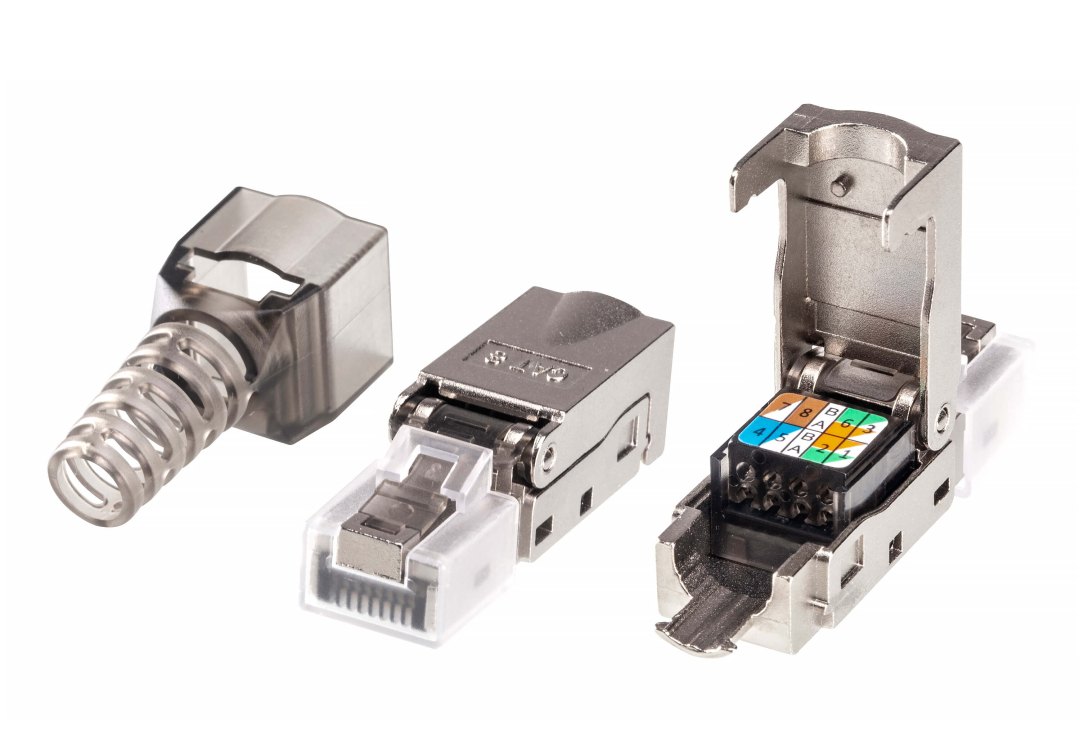

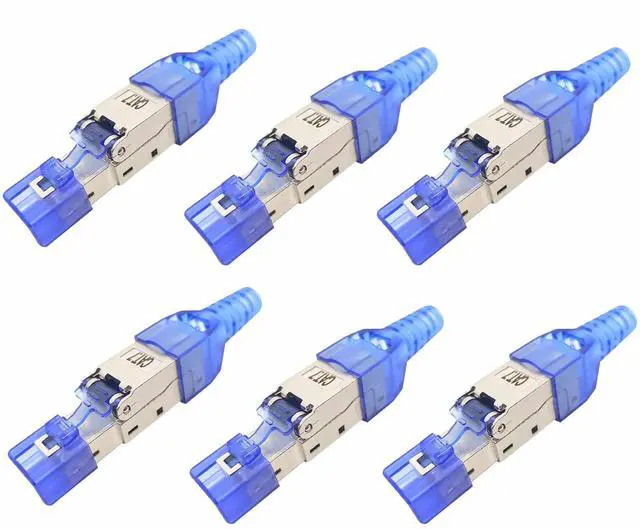

   • Cat6A/Cat7水晶头：一般带屏蔽层，支持万兆网络，通常有金属外壳包裹。

2. 按屏蔽分：

   • 非屏蔽（UTP）：普通塑料外壳，便宜量大。
   • 屏蔽（STP/FTP）：带有金属屏蔽层，抗干扰能力强，机房高密度布线时常用。

3. 按结构分：

   • 普通三叉式：最传统，金属针分成三段，压线时容易刺破线皮。
   • 穿透式（Pass-Through）：线缆可以直接穿过去，然后再剪齐，排线准确，是新手神器。

我现在基本只用穿透式，成功率高了不止一点。以前用普通的三叉式，坏线率能有10%。

线序标准：这是最容易搞混的一点！主要有T568A和T568B两种标准。

公司内部一般会统一用一种，比如T568B（顺序是：橙白、橙、绿白、蓝、白蓝、绿、棕白、棕）。网线两头都用同一个标准（如B-B），就是直通线；一头用A，一头用B，就是交叉线。现在的新交换机基本都支持自动翻转（Auto-MDI/MDIX），交叉线很少用了，但遇到老设备时还得注意。

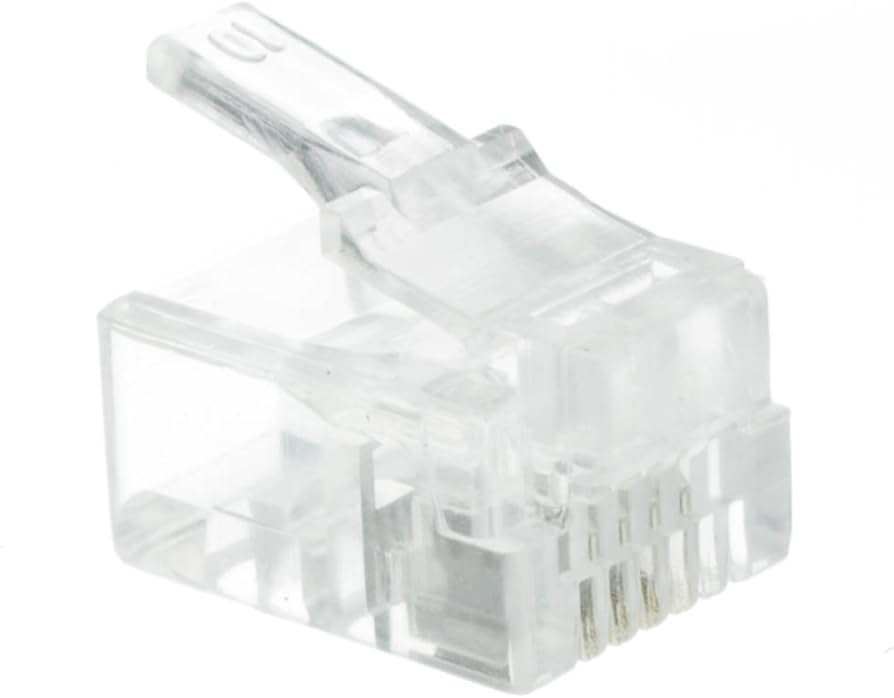

RJ11

这个很多人家里应该还有，宽带“猫”拨号上网时代最常见。

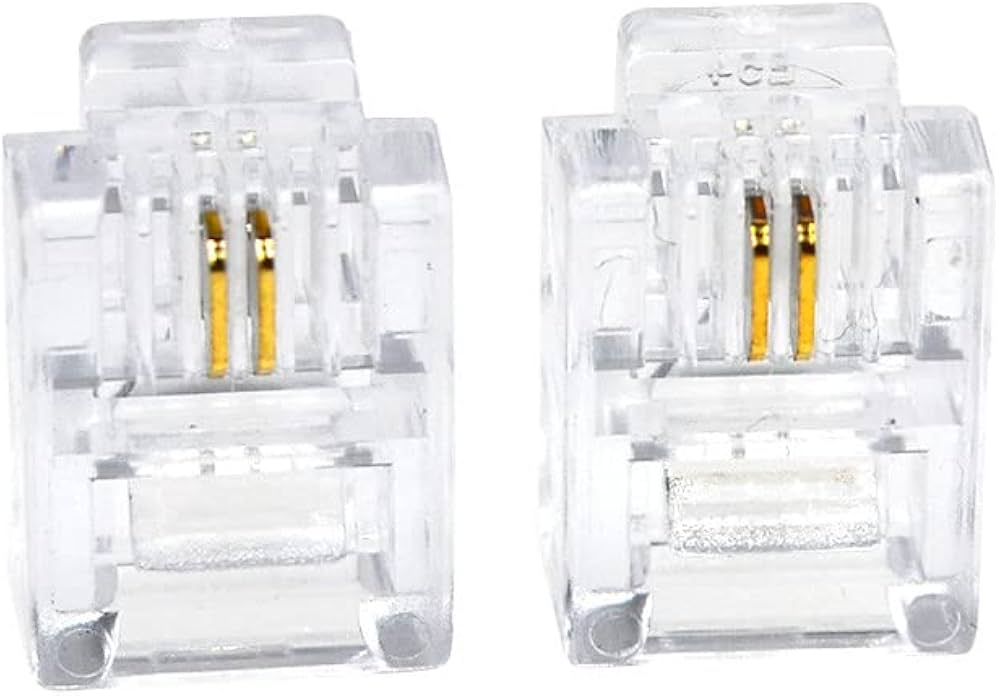

正式名称：RJ11，通常是6P4C（6槽4针）或6P2C（6槽2针）。

主要用途：传统电话线、ADSL Modem连接。中间的两针或四针用来传输语音信号。

和RJ45的区别：体积小一圈，针数少，不能互相插（强行插会卡住）。我见过有新人把电话线插到交换机的网络端口上，结果交换机直接罢工了。

现在基本被淘汰了，但一些老楼宇、酒店的旧电话系统可能还在用。

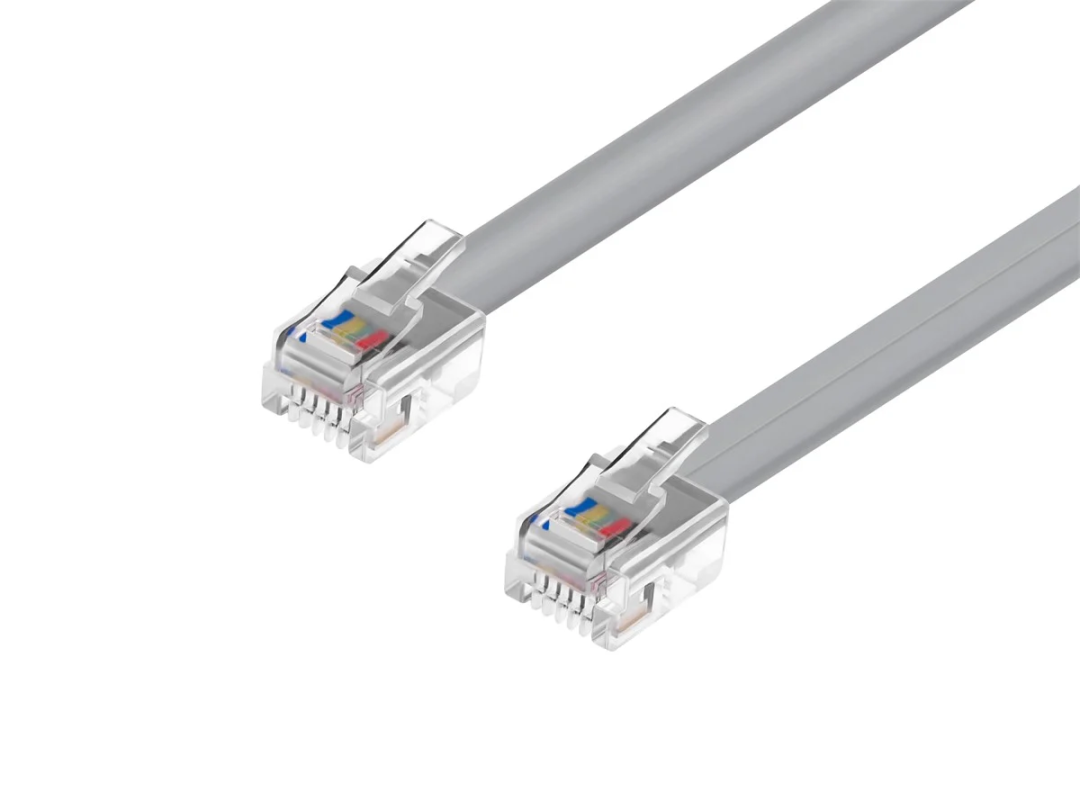

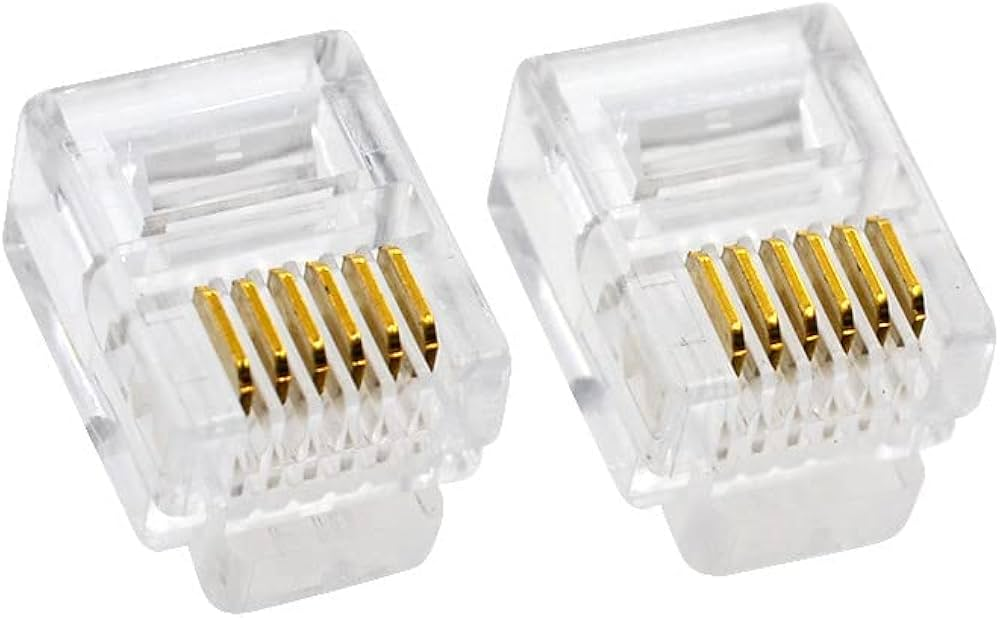

RJ12

比RJ11多两针，常用于需要更多线路的电话系统。

正式名称：RJ12，通常是6P6C（6槽6针），当然也有6P4C、6P2C的变种。

主要用途：多线电话系统、收银机、老式PBX交换机。

常见场景：超市收银台的电话分机、手柄线经常是RJ12的。

需要注意的是，RJ11、RJ12的插头可以插进RJ45的插座里（因为槽的宽度一样），但反过来不行。千万别乱插，容易造成短路。

其他特殊类型

1. 工业级水晶头：比如M12、IX connector，具备防水防尘特性，工厂自动化环境中常用。
2. Cat8水晶头：用于40G网络，基本都是屏蔽一体式设计，价格昂贵。
3. 免工具水晶头：不用压线钳，直接用手捏合，适合临时应急，但可靠性和耐久性较差。

怎么压水晶头？老鸟的实战步骤和避坑指南

工欲善其事，必先利其器。一把好的压线钳绝对值得投资。

步骤（以穿透式RJ45为例）：

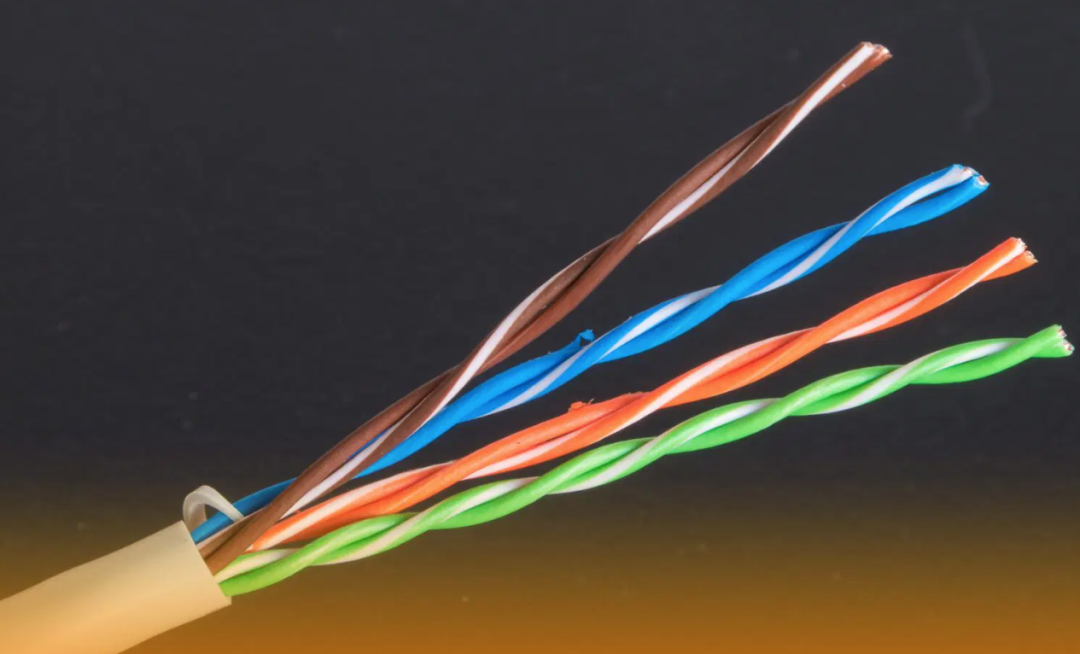

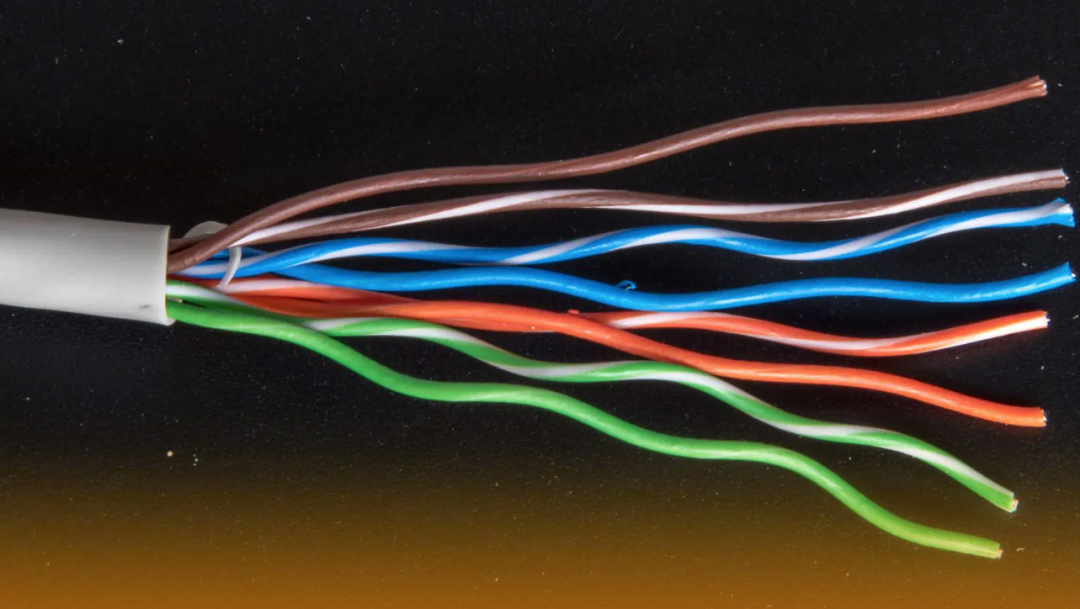

1. 剥开网线外皮约1-2厘米，注意不要伤到里面的双绞线。

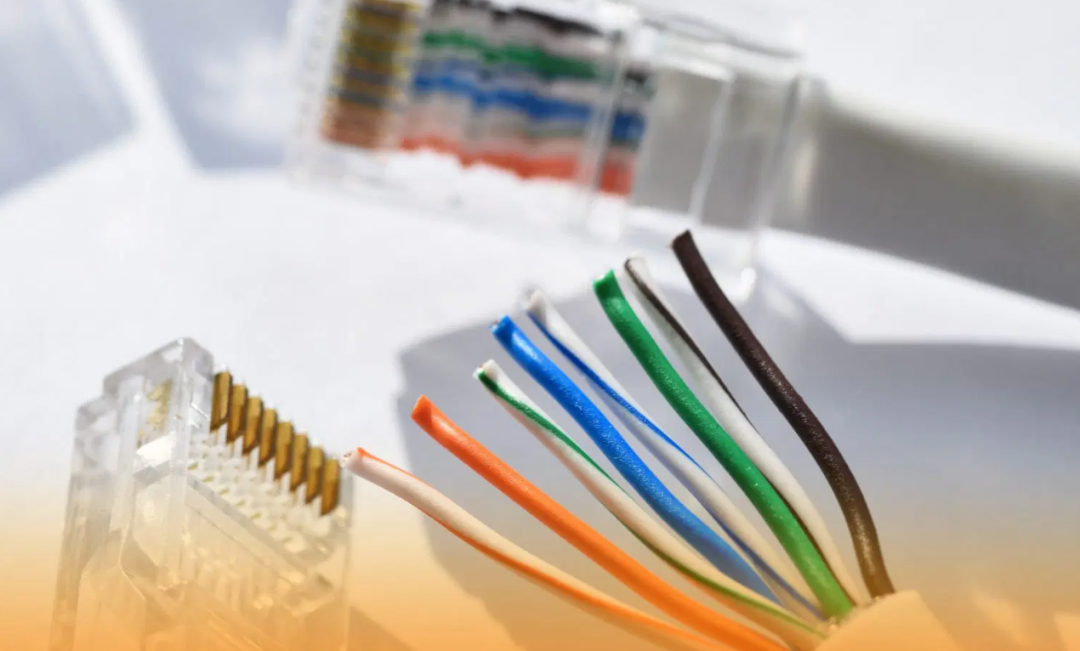

2. 按照T568B标准排列好线序，剪齐线头（如果是穿透式，直接把线穿过去再剪更省事）。

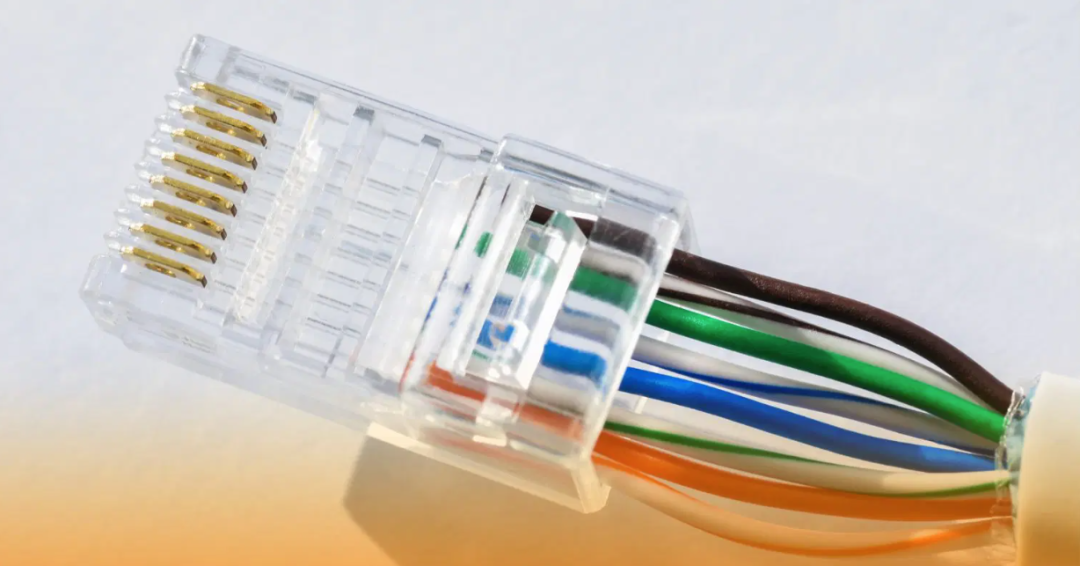

3. 将排好序的线缆插入水晶头，金属针朝上，确保线缆顶到最前端。

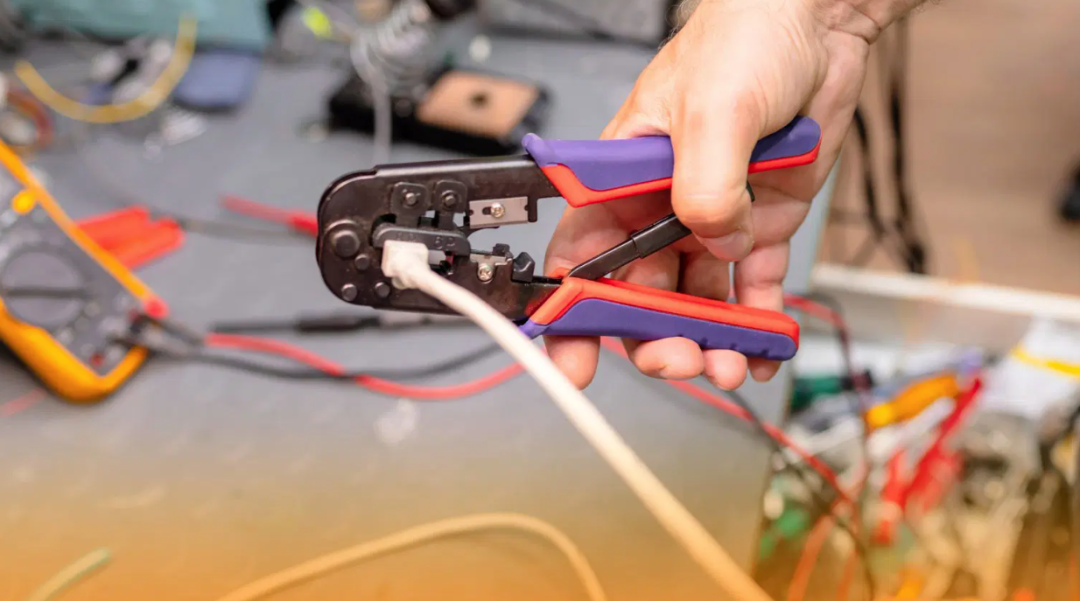

4. 使用压线钳，将水晶头放入对应卡槽，用力一压到底，然后拉一拉网线，确认是否牢固。

常见坑点：

• 线序排错或排反：导致网络不通或只能跑到百兆速度。
• 线缆没有顶到位：造成接触不良，网络时通时断。
• 用Cat5e水晶头压接Cat6线缆：可能无法稳定支持千兆速率。
• 屏蔽线没有接地：导致屏蔽效果完全失效。

我建议新手可以先买100个便宜的水晶头练手，废掉20个左右基本就出师了。

选购建议和品牌推荐

• 便宜货（如某宝上几分钱一个的）：临时应急可以，批量项目千万别用，质量没保障。
• 推荐品牌：安普（AMP）、泛达（Panduit）、绿联、秋叶原、山泽。
• 具体选择：日常家用或要求不高，穿透式选绿联或山泽；机房或要求高的屏蔽环境，选泛达。

购买时注意看金属针是否是三叉式且镀金，塑料外壳是否透明（方便检查内部线序排列）。

写在最后

水晶头虽小，学问却大。用对了，网络稳如磐石；用错了，排查故障能让人抓狂。尤其是在复杂的网络环境和运维场景下，一个不起眼的连接器可能就是整个链条的薄弱环节。希望这篇经验分享能帮大家，尤其是新人朋友，少踩一些坑。如果你有更多心得或奇葩经历，欢迎来云栈社区的讨论区和大家一起交流。
