作为硬件工程师，无论是在设计工控设备、网络设备还是嵌入式系统时，以太网接口的设计都是绕不开的核心环节。一个稳定可靠的以太网电路，不仅关乎通信质量，更直接影响到产品的电磁兼容性（EMC） 和长期稳定性。今天，我们就来深入聊聊百兆与千兆以太网接口的电路设计，从最基础的RJ45连接器引脚定义，到PHY芯片的驱动类型选择，再到关键的网络变压器应用和外围电路设计要点。如果你正在为项目中的网络接口稳定性发愁，或者想系统梳理相关知识，这篇内容或许能给你一些清晰的思路。当然，也欢迎你到 云栈社区 的网络技术板块，与更多同行交流实战经验。

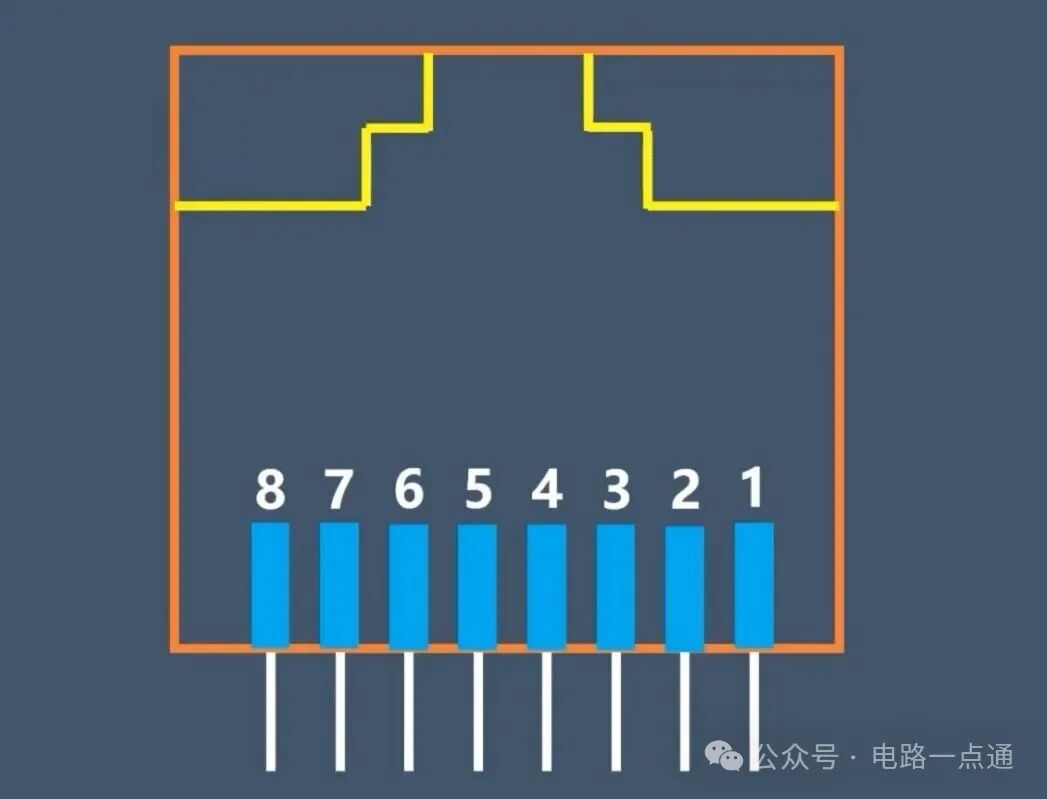

一、RJ45接口

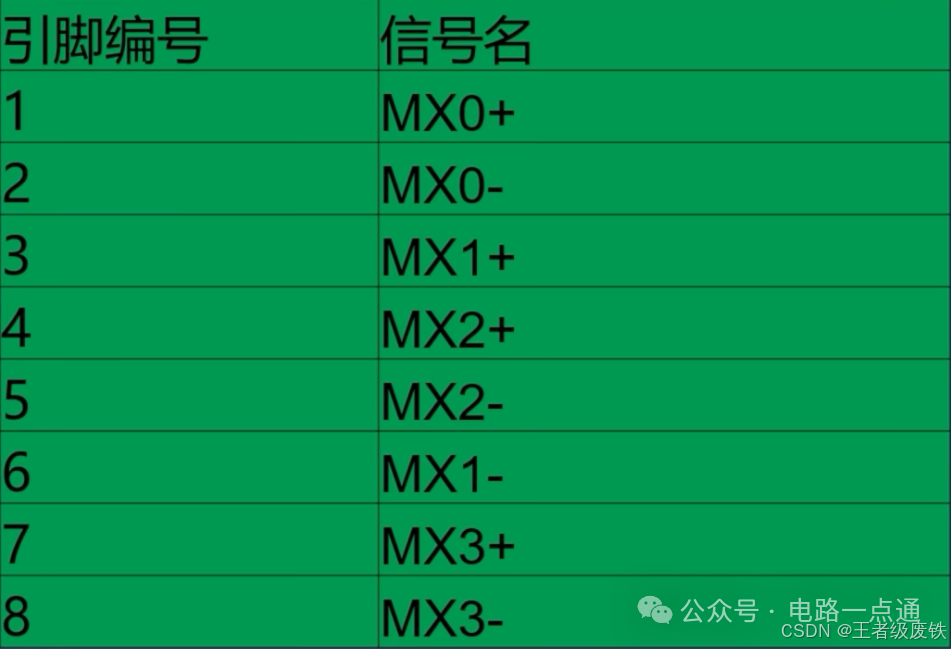

1、千兆以太网的信号定义
这8个引脚是4对差分信号。

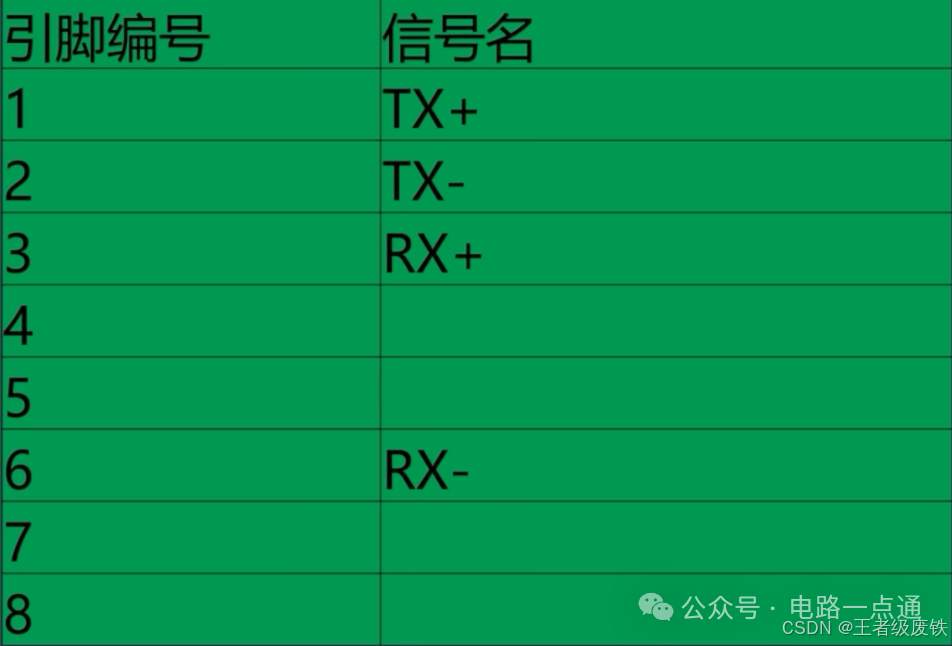

2、百兆以太网信号定义
这是两对差分信号。
二、以太网接口和RJ45连接器配套使用的还有网络变压器

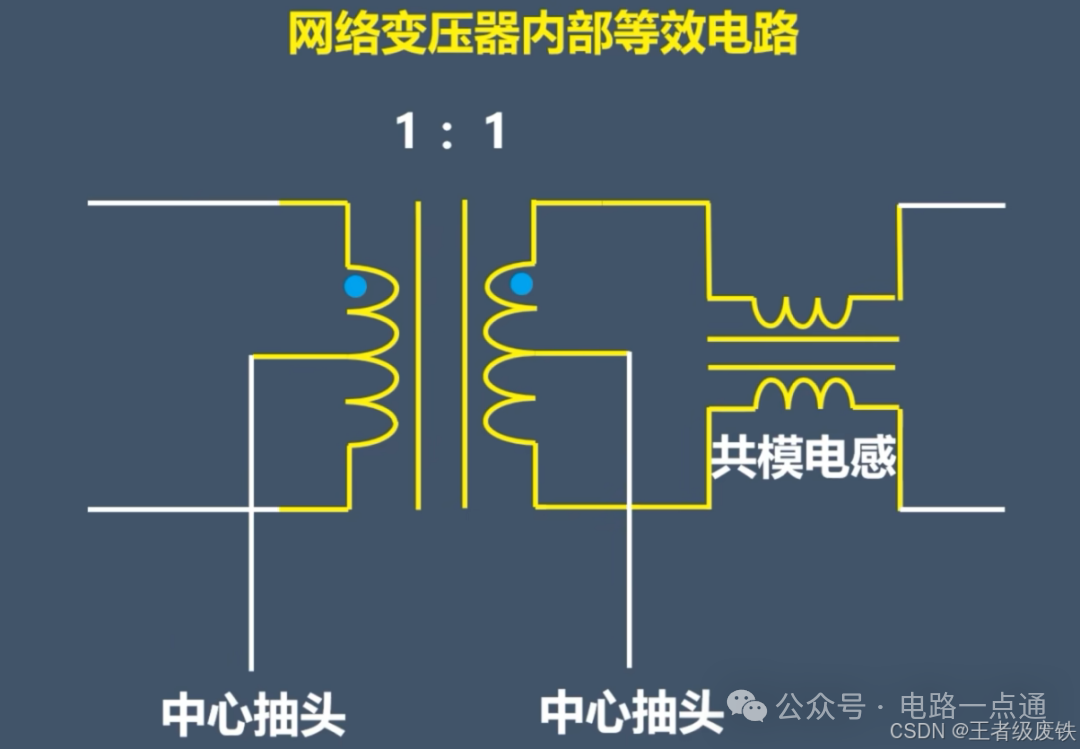

它本质上是一个匝数比为1:1的变压器，线圈中心点的地方是中心抽头。从其等效电路可以看出，这个网络变压器次级还包含共模电感。它的主要作用在于隔离外部网线与内部的 PHY芯片，有效减小外界干扰对芯片的冲击，同时能在一定程度上增强信号的传输质量。
三、百兆以太网接口的电路
1、电压驱动型PHY芯片电路

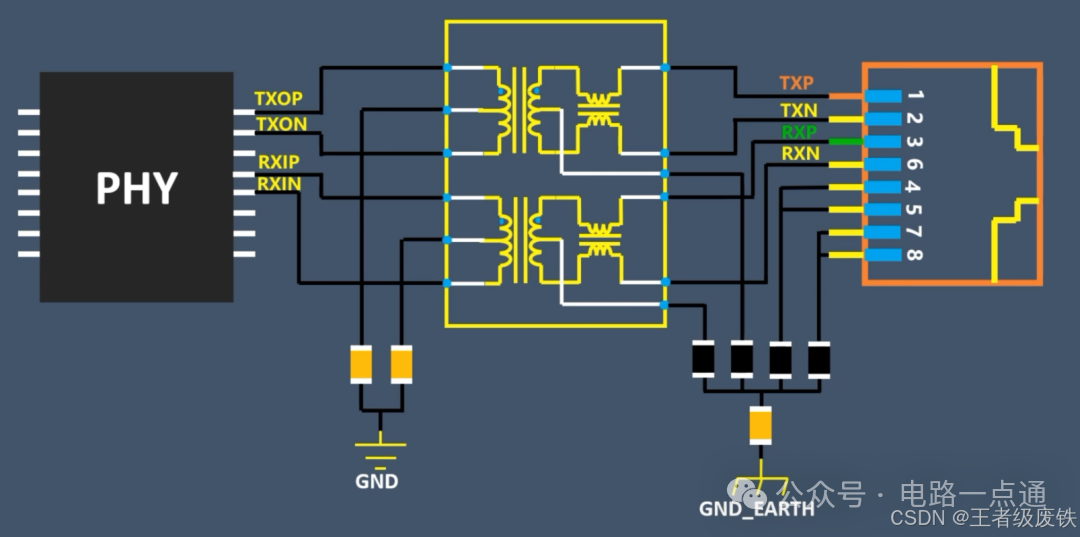

上图中，RJ45连接器的1脚和3脚接差分信号的正极（TXP, RXP），2脚和6脚接差分信号的负极（TXN, RXN）。

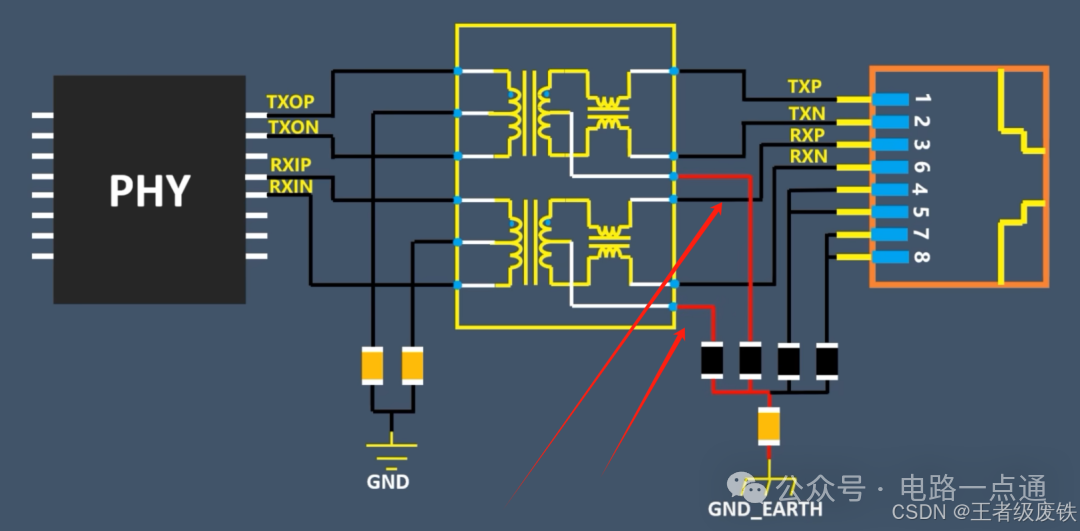

在这张更完整的图中，可以看到网络变压器次级中心抽头，以及RJ45空余的4、5、7、8引脚的处理方式：它们通过一个75欧姆电阻接到1nF电容，然后再连接到机壳地（GND_EARTH）。对于没有机壳地的产品，则直接连接到系统地（GND）。这个1nF电容的选择有讲究，其耐压值需要在2KV及以上，通常选用1206封装的贴片陶瓷电容或者宽脚距的高压瓷片电容。

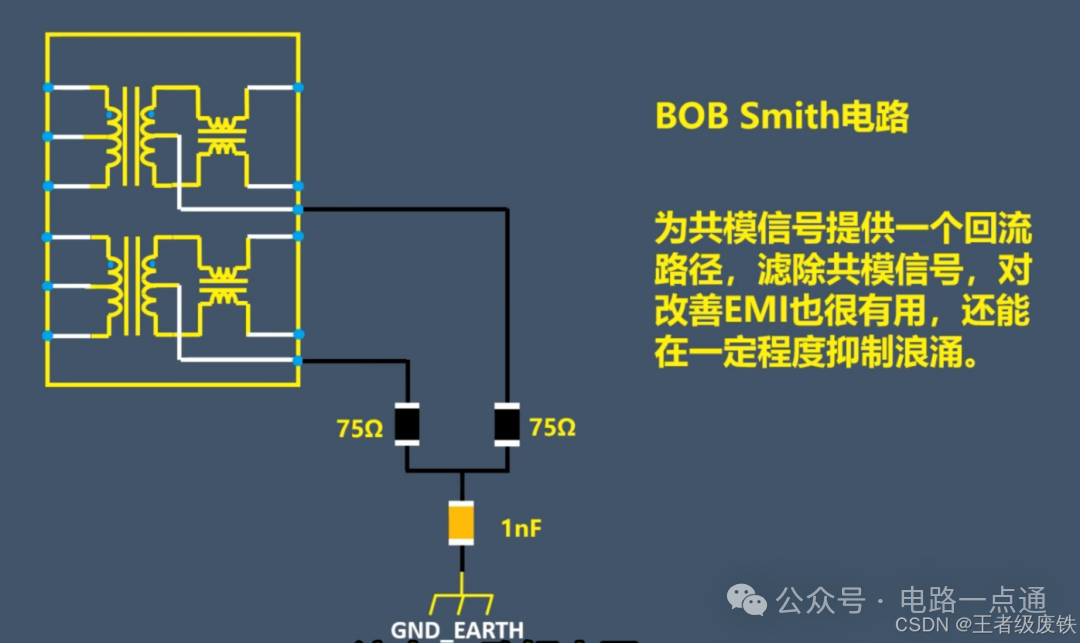

这个由75欧姆电阻和1nF电容组成的电路被称为 “Bob-Smith电路” 。它的核心作用是为共模信号提供一个低阻抗的回流路径，从而滤除线缆上的共模噪声，这对于改善电路的EMI（电磁干扰） 性能非常有用，同时也能在一定程度上抑制浪涌冲击。

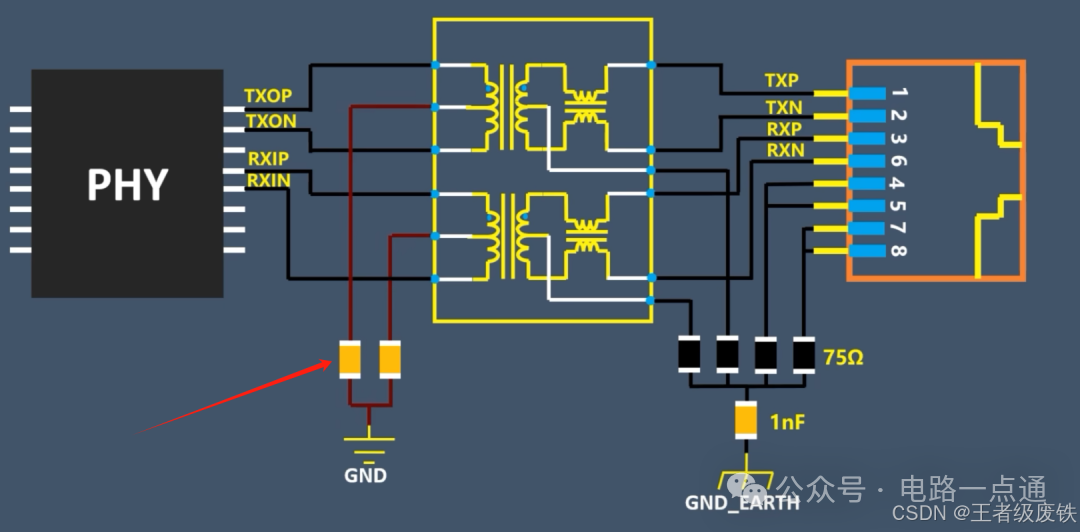

对于百兆以太网接口，采用电压驱动型PHY芯片时，变压器初级（靠近PHY芯片侧）的中心抽头需要通过一个100nF（0.1uF）的电容连接到系统地（GND）。这是此类驱动架构的标准连接方式。
2、电流驱动型PHY芯片

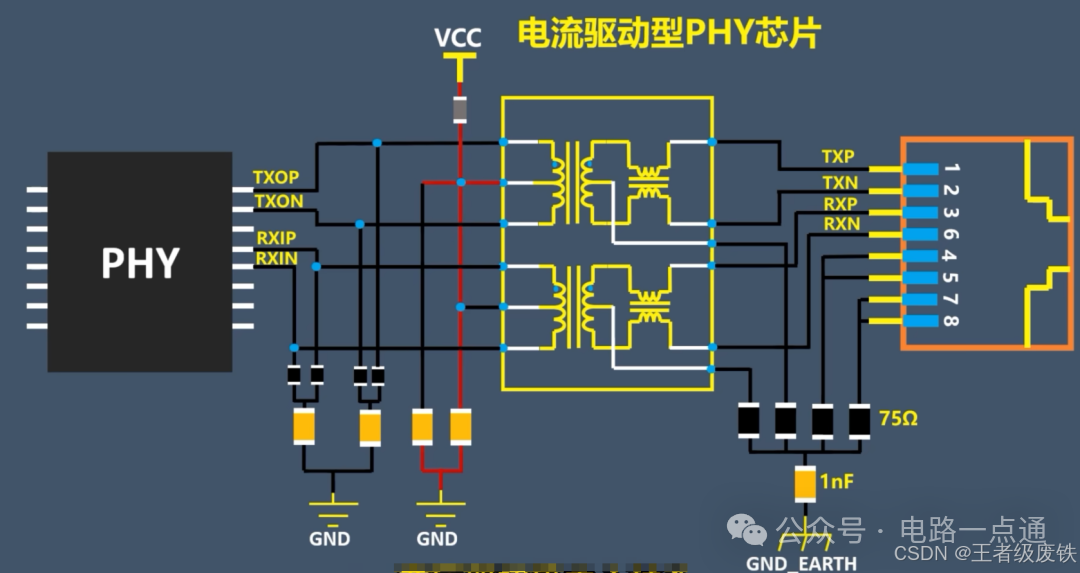

如果使用的是电流驱动型PHY芯片，其电路连接会有所不同。变压器初级的中心抽头需要通过一个磁珠连接到电源（VCC），这个电压通常为1.8V、2.5V或3.3V（具体需查阅PHY芯片手册）。同时，在该中心抽头处还需要接一个100nF的电容到地。此外，每对差分信号线（TXOP/TXON, RXIP/RXIN）需要分别串联一个49.9欧姆的精确匹配电阻，并且在这些电阻靠近变压器的一端，还需要各接一个100nF的电容到系统地。
四、千兆以太网接口电路设计

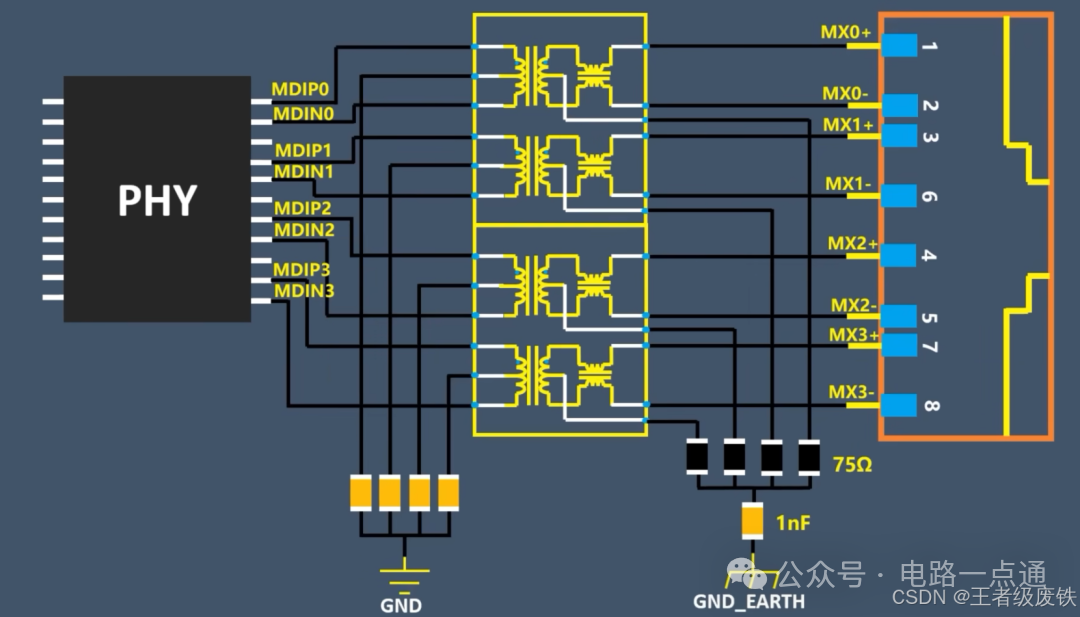

千兆以太网（1000BASE-T）相比百兆，主要区别在于它需要使用RJ45连接器中的全部4对差分信号线（即多了4、5、7、8引脚上的两对信号）。上图展示了一种电压驱动型PHY芯片的千兆以太网接口电路。其设计原则与百兆类似，但需要为额外的两对信号线（MX2+/-, MX3+/-）配置相应的网络变压器通道、Bob-Smith电路以及PHY侧的中心抽头退耦电容。理解并掌握这些基础电路结构，是确保高速网络接口稳定工作的第一步。
|
