乌龟图实战指南：VDA6.3/IATF16949过程策划绘制与案例解析

在 IATF 16949、VDA 6.3、ISO 9001 这类以过程方法为核心的体系中，我们经常会用到“乌龟图”。它可不仅仅是画给审核老师看的摆设。它真正的价值在于，能把一个复杂的业务流程，系统地 “讲清楚、管住、并且能证明它有效”。

简单来说，乌龟图是一张将过程策划落地到“可执行、可度量、可追溯”的过程管理总览图。通过结构化的方式，它清晰展示了围绕一个过程的输入、活动、所需资源、采用的方法、如何进行监视测量、最终输出以及设定的目标。

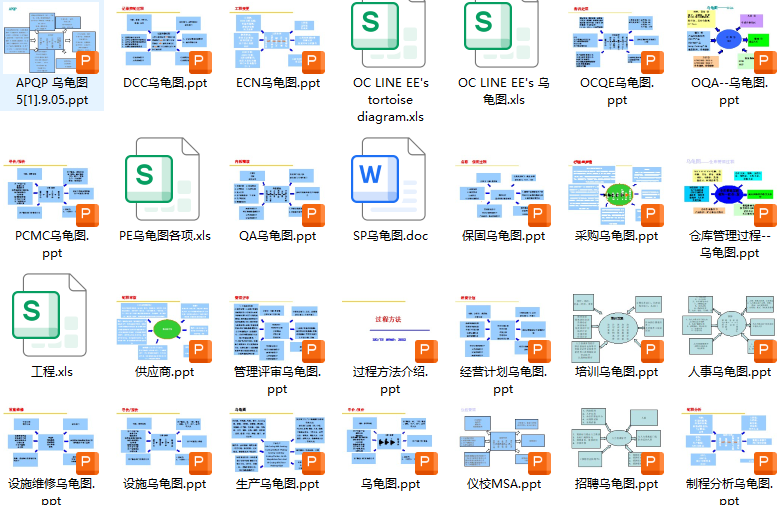

看到这么多不同业务领域的模板，你可能想问：这图到底解决了什么问题？

一、乌龟图的核心价值：解决三大痛点

很多企业在过程管理中常常陷入混乱，而乌龟图正是为了应对以下三个核心痛点而生：

1. 过程边界不清
   一个过程到底从哪里开始，到哪里结束？不同部门之间的职责交接点在哪里？乌龟图迫使你明确过程的起点和终点，划清责任田。

2. 控制逻辑不闭环
   你是否遇到过这种情况：文件里写着“按SOP执行”，但怎么证明执行有效？有什么指标？数据在哪？乌龟图要求每个“方法”都必须配套“测量”，让控制形成闭环，让“有效”变得可证明。

3. 沟通与审核成本高
   跨部门开会，大家各说各话；现场审核时，解释半天不如一张图直观。乌龟图提供了一个标准化的视觉语言，能快速对齐“谁、用什么、怎么做、做到什么程度”，极大提升沟通和审核效率。

二、何时绘制乌龟图？四大关键应用场景

千万别把乌龟图当成一次性任务，只在体系文件编写时才应付了事。它更应该是过程策划与动态维护的“母图”，建议在以下场景触发它的创建或更新：

1. 体系搭建与过程识别阶段
   在梳理公司核心过程清单、确定过程间接口关系时，为每个关键过程绘制乌龟图，是让过程“立起来”的最好方式。

2. 新产品/新项目导入（APQP阶段）
   无论是试产还是量产切换，只要过程参数、检验方法、人员技能要求、设备能力发生了变化，对应的乌龟图就必须同步更新，确保策划与执行一致。

3. 过程发生重大变更后
   工艺变更、设备改造、关键人员变动、检验方法调整或外协方更换……任何可能影响过程输出的变更，都需要复核乌龟图，检查控制点和测量指标是否依然有效、连续。

4. 应对外部审核（尤其是过程审核）
   面对 VDA 6.3、IATF 16949 这类严谨的过程审核，一张完整的乌龟图能帮你提前梳理好证据链，让审核准备事半功倍。

三、乌龟图的标准结构：掌握“七字诀”

很多人画不下去乌龟图，不是因为不会画，而是因为信息填写的顺序混乱、逻辑不成对。建议严格按照“七字诀”来组织和思考：名 — 输 — 方 — 资 — 测 — 出 — 标。

1. 名：过程名称

• 避免使用“生产”、“检验”这类过于宽泛的名称。
• 应细化到可独立审核和管理的过程单元，例如：“SMT贴片过程”、“注塑成型过程”、“来料外观检验过程”或“冲压模具预防性维护过程”。

2. 输：输入

输入不是简单写上“来料”或“图纸”就完事了，它必须是具体、可核对的对象。例如：

• 物料：关键原材料的规格、等级、批次号、含水率等关键参数。
• 要求：明确的客户图纸版本、技术标准号、订单需求。
• 载体：特定版本的工艺卡、数控程序、工装夹具编号。

常见错误：在描述“做什么”（活动）时写得很细，但输入栏却只有笼统的几个字，导致逻辑链条从起点就断裂了。

3. 方：方法

方法绝不仅仅是一句“按SOP操作”。它应该至少包含：

• 文件依据：所遵循的作业指导书、工艺规程的编号与有效版本。
• 关键参数：必须控制的工艺窗口，例如温度范围、压力值、时间、扭矩等。
• 控制点：关键防错措施、首件确认要求、巡检的频次与项目。

核心提醒：你写下的每一个“方法”，都必须有对应的“测量”来验证其有效性，否则就是纸上谈兵。

4. 资：资源

资源需要量化、具象化，特别是人员和设备：

• 人员：明确岗位名称，并关联所需的资格、技能等级、上岗证或培训记录编号（形成证据链）。
• 设备：写明设备型号/编号，及其关键性能指标，以及日常点检、定期保养的要求。
• 工装/检具：列出必须使用的工装夹具、检测工具的编号，并明确其校准或维护状态。
• 环境/设施：必要时包含对生产环境的要求，如ESD防护、压缩空气质量、洁净度等。

常见坑：只写操作员姓名，不写其能力证明；只提设备，不提其维护状态。审核时必然会被追问“凭什么认为资源是胜任的”。

5. 测：测量与监视（最易遗漏，也最关键）

这里的“测量”是广义的，包含过程监视与结果验证两大类：

• 过程类：关键工艺参数的实时监控记录、SPC控制图、生产节拍/周期时间、计算出的过程能力指数（Cp/Cpk）。
• 结果类：首件检验报告、巡检记录、成品抽检报告、最终功能测试数据、外观检验判定记录。
• 计量类：所用检具、量具的校准有效期、MSA（测量系统分析）计划与结果、日常量具点检记录。

常见坑：测量栏空白，或只写“过程稳定”，没有任何具体的量化指标（如PPM不良率、Cpk值、一次合格率等），这等同于无法证明过程处于受控状态。

6. 出：输出

输出不仅仅是合格的实物产品，更重要的是伴随产生的证据（记录）：

• 产品：合格的在制品、半成品或成品，以及其附带的合格标签、流转卡。
• 记录：过程中产生的所有证据，如首件报告、参数记录表、巡检表、不合格品处理单等。

常见坑：输出只写“合格品”，但没有指明证明其合格的记录载体是什么，导致质量追溯链在此中断。

7. 标：目标

目标必须具体、可量化、有时限。避免使用“持续改进”、“不断提升质量”这类无法考核的空话。
牢记SMART原则（具体的、可衡量的、可实现的、相关的、有时限的）。可以套用一个实用句式：“在 [时限] 内，将 [某项指标] 从 [当前水平] 提升/降低至 [目标水平]，以满足 [某客户或内部] 要求。”

四、六步法：手把手教你绘制落地乌龟图

掌握了结构，具体该怎么画呢？遵循以下六个步骤，可以让你更有条理：

第 1 步：选定过程，明确边界

• 这个过程的起点和终点分别是什么？（例如，“上料”到“首件检验完成”是否算一个完整过程？）
• 明确该过程的负责人（Process Owner）。

第 2 步：细化输入至“可核对”

• 确保列出的每项输入都能对应到具体的文件版本、物料批次号或实物编号上。

第 3 步：提炼方法，识别关键控制点

• 将“关键工艺要求”转化为可执行的条款：谁、在什么时机、按什么标准、做什么动作。

第 4 步：量化与证实资源

• 人员：不仅写名字，更要关联其资质证明（培训记录编号、证书编号）。
• 设备与工装：写明编号，并关联其点检、保养或校准记录。

第 5 步：为每个控制点补齐“测量指标+证据载体”

• 这是实现闭环的关键。问自己：针对这个控制点，测什么？用什么测？合格标准是什么？结果记在哪份表单上？

第 6 步：设定 SMART 目标，并做一致性检查

绘制完成后，务必进行两次核心“自检”：

1. 输入—输出对等性检查：所有输出是否都能由输入的转化得到？所有输入是否都为了产生输出？
2. 方法—测量闭环检查：每一个写出的“方法”，是否都有对应的“测量”来监控和验证？每一个“测量”是否都有明确的记录（输出）？

五、不同角色的关注点：乌龟图是全员的工具

乌龟图不是质量部门的专属工具。在评审乌龟图时，不同岗位的关注重心截然不同：

• 生产班组长：更关注“资源”部分——设备点检做了吗？员工技能是否匹配？首件结果合格吗？（关注执行与资源落地）
• 工艺工程师：聚焦“方法”与“测量”——SOP是不是最新版？工艺参数经过验证吗？检具校准了吗？（关注技术方案的可靠性与监控）
• 质量负责人/管理者：审视“目标”与整体“指标”——过程绩效趋势如何？风险点在哪？质量成本投入是否合理？（关注过程绩效与治理）

因此，在组织乌龟图评审会时，让不同角色的成员从各自角度审视一遍，很多隐藏的过程漏洞就会在“跨职能对齐”中自然浮现。

六、避坑指南：乌龟图常见八大错误

最后，我们总结一下实践中最高频出现的错误，帮你提前避坑：

1. 过程名称太笼统，导致过程边界和范围不清。
2. 输入不可测量，出现“好材料”、“完整信息”等模糊词汇。
3. 资源漏项，最常见的是只写人员不写设备，或忽略工装检具。
4. 测量无量化指标，没有CpK、PPM、节拍、不良率等具体数据要求。
5. 输出无记录载体，只有产品描述，没有对应的检验或过程记录。
6. 目标无时间限制，缺少“在X天内达到”这样的时限要求。
7. 文件版本不同步，乌龟图更新了，但引用的SOP或工艺卡还是旧版。
8. 培训无证据，写了人员姓名，但无法提供对应的岗位培训合格记录。

说到底，一张画得好的乌龟图，其背后必然是一套扎实的过程策划：输入明确具体、方法可操作、资源能胜任、测量可证明、输出可追溯、目标可考核。它将隐性的经验转化为显性的管理规则，这正是过程方法的核心所在。
