华为防火墙IPsec配置：解决NAT穿透的实战指南

在实际网络部署中，一个常见却棘手的问题是：如何在存在 NAT（网络地址转换）设备的环境下，成功建立并维持一条 IPsec VPN 隧道？这对许多企业，尤其是拥有分支机构的组织来说，是一个必须面对的挑战。

IPsec 是一种在网络层（IP层）提供安全保障的协议套件，通过添加认证头（AH）或封装安全载荷（ESP）来实现数据的加密与认证。而 NAT 技术，常用于将内部私有 IP 地址映射为公网 IP，它在保护内网的同时，却给 IPsec 带来了麻烦：

• 修改IP头信息：NAT 会改变数据包的源或目的 IP 地址，而这恰恰是 IPsec 完整性校验（如 AH）所依赖的关键信息，导致认证失败。
• 破坏特定模式：例如，IPsec 传输模式（Transport Mode）直接使用原始 IP 头，NAT 的修改会使其彻底失效。

因此，不经过特殊处理，在 NAT 环境下直接配置 IPsec 几乎必然导致隧道建立失败。本文将基于华为防火墙设备，分享一套解决此问题的具体配置实践。

网络场景与配置思路

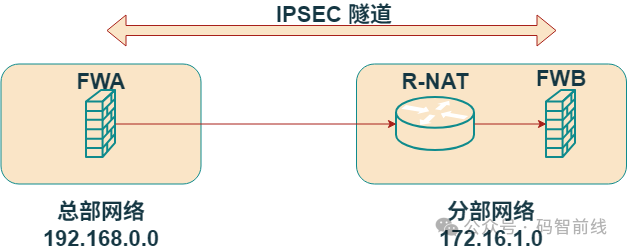

假设我们有这样一个典型场景：总部网络（192.168.0.0/24）通过防火墙 FWA 接入互联网，分部网络（172.16.1.0/24）位于一台 NAT 路由器（R-NAT）之后，再由防火墙 FWB 连接公网。分部公网地址是经过 R-NAT 转换得来的。

如上图所示，关键矛盾在于：FWB 没有固定的公网 IP（地址由 R-NAT 分配），因此总部侧的 FWA 无法在配置中指定一个固定的对端地址。解决方案是：

1. 总部侧（FWA）：采用“模板（Template）”方式配置安全策略，不指定对端地址，等待分部发起连接。
2. 分部侧（FWB）：正常配置，并指定总部防火墙 FWA 的公网地址（1.1.1.1）作为对端。
3. 两端必须同时开启 NAT 穿透（NAT Traversal）功能。

华为防火墙配置示例

下面我们来看具体的配置命令。

总部侧防火墙 FWA 配置

IPsec 安全提议、IKE 安全提议等基础配置与常规情况无异，关键在于 IKE 对等体和策略的配置。

// 配置IKE对等体，不指定remote-address
ike peer a
 pre-share-key test@123
 ike-proposal 10
 nat traversal  // 开启NAT穿透，此项默认开启，但显式配置更清晰

// 创建策略模板，用于动态响应连接请求
ike policy-template temp1 1
 security acl 3000   // 绑定定义需要保护的数据流的ACL
 proposal ipsec1     // 绑定IPsec安全提议
 ike-peer a          // 绑定上述IKE对等体

// 应用IPsec安全策略到出接口
ipsec policy pol1 1 isakmp template temp1
interface GigabitEthernet 1/0/1
 ipsec policy pol1

分部侧防火墙 FWB 配置

分部侧配置相对直接，因为其知晓总部的固定公网地址。

// 配置IKE对等体，需指定总部的公网地址
ike peer b
 pre-share-key test@123
 ike-proposal 10
 remote-address 1.1.1.1  // 总部的公网地址
 nat traversal           // 同样必须开启NAT穿透

配置完成后，分部（FWB）会使用 IKEv2 协议向总部（FWA）发起连接。

协议交互与NAT穿透原理

隧道建立过程中的关键交互，清晰地揭示了 NAT 穿透是如何工作的。

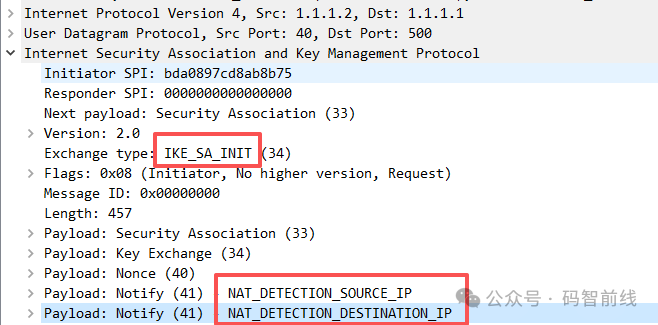

1. NAT 检测阶段
双方交换 IKE_SA_INIT 消息进行初始协商。当启用了 NAT-T 功能后，此消息中会包含两个特殊的通知载荷（Notify Payload）：NAT_DETECTION_SOURCE_IP 和 NAT_DETECTION_DESTINATION_IP。

这两个载荷携带了经过哈希计算的 IP 和端口信息，用于探测路径上是否存在 NAT 设备：

• 如果收到的 NAT_DETECTION_SOURCE_IP 载荷的哈希值与当前数据包 IP 头中的源 IP/端口不匹配，则说明对端位于 NAT 之后。
• 如果收到的 NAT_DETECTION_DESTINATION_IP 载荷的哈希值与当前数据包 IP 头中的目的 IP/端口不匹配，则说明本端位于 NAT 之后。

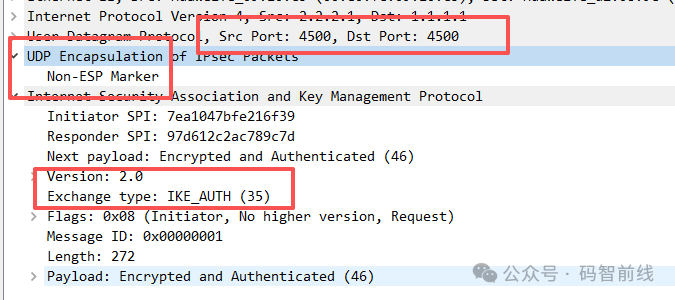

2. 端口切换与封装阶段
一旦双方确认中间存在 NAT 设备，接下来的 IKE_AUTH 交换及后续的所有 IKE 和 ESP 报文，都将从默认的 UDP 500 端口切换到 UDP 4500 端口进行封装。报文的开头会带有一个 Non-ESP Marker 标识。

NAT 设备会对这些外层为 UDP 4500 的报文进行正常的地址和端口转换，而内部的 IPsec 加密内容则保持不变，从而解决了 NAT 对 IP 头修改带来的冲突。

效果验证

配置成功并建立隧道后，在位于 NAT 后的分部防火墙 FWB 上查看会话表，你会发现一个典型现象：由于 NAT 转换，会话表看起来是“单向”的。

 udp  VPN: public --> public  2.2.2.1:500 --> 1.1.1.1:500
 udp  VPN: public --> public  2.2.2.1:4500 --> 1.1.1.1:4500
 icmp VPN: public --> public  172.16.1.10:36694 --> 192.168.0.10:2048

这里只显示了从分部（2.2.2.1，即 R-NAT 转换后的地址）发往总部（1.1.1.1）的会话，这正是 NAT 环境下的正常表现，不影响隧道内数据通信的正常进行。

总结

在 NAT 环境下配置华为防火墙的 IPsec VPN，核心在于三点：1) 正确识别网络拓扑（哪一端在 NAT 后）；2) 采用“模板+固定地址”的混合配置方式；3) 确保两端均启用 NAT 穿透功能。理解 IKEv2 协议中 NAT-D 检测和 UDP 4500 封装的工作原理，有助于我们在遇到故障时进行精准排查。
