与门、或门、非门工作原理与电路实例：从逻辑基础到数字电路设计

门电路是数字电路中最基本的逻辑单元。它的核心作用是在输出信号与输入信号之间建立起特定的逻辑关系，从而实现对信号的处理与转换。在数字电路的世界里，信号通常只表现为高电平（逻辑1）和低电平（逻辑0）两种状态，门电路正是实现这两种状态逻辑运算的基础。

最基本的门电路包括与门电路、或门电路和非门电路。理解它们是踏入数字电路设计与计算机底层原理大门的第一步。

与门电路

与门电路遵循的逻辑是：只有在一件事的所有条件都具备时，这件事才会发生。它的行为可以这样理解：只有输入全为“真”（高电平），输出才为“真”。

与门电路的基本结构和逻辑符号如下图所示：

从功能示意图中我们可以看到，只有当开关A和B都闭合时，电流才能形成完整通路，灯泡F才会点亮。只要A和B中有任何一个断开，灯泡都不会亮。这完美诠释了“与”的含义。

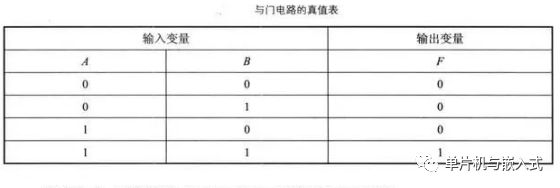

为了更精确地描述其逻辑功能，我们使用真值表：

真值表清晰地展示了所有可能的输入组合及其对应的输出。只有当A和B同时为1时，输出F才为1。

在实际电路实现中，最简单的与门可以由二极管和电阻构成：

图中A和B是两个输入变量，F是输出变量。其工作原理是：当A和B均为高电平时，两个二极管VD1和VD2均截止，输出F通过电阻R上拉到高电平（Vcc）。只要A或B中有一个为低电平，对应的二极管就会导通，将输出F钳位在低电平附近。

或门电路

或门电路遵循的逻辑是：只要有一个或一个以上条件满足，事情就会发生。也就是说，输入中只要有至少一个为“真”，输出就为“真”。

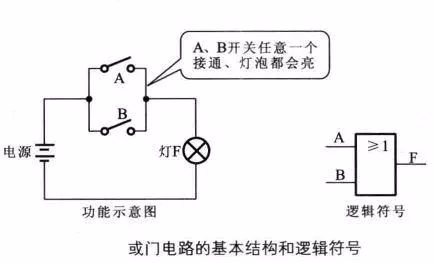

或门电路的基本结构和逻辑符号如下图所示：

观察示意图：只要开关A或B中任意一个闭合，电流就能通过开关流经灯泡，使其点亮。只有两个开关都断开，电路才不通，灯泡不亮。

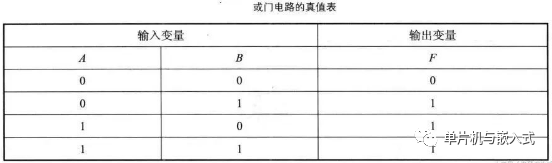

或门电路的真值表如下：

可以看到，只要输入A或B中有一个为1，输出F就为1。只有当A和B全为0时，F才为0。

同样，简单的或门电路也可以用二极管和电阻搭建：

在这个电路中，当A或B中任意一个为高电平时，对应的二极管（VD1或VD2）就会导通，将输出F拉至高电平。只有当A和B同时为低电平时，两个二极管都截止，输出F通过电阻R下拉至低电平（地）。

非门电路

非门电路执行的是逻辑“非”运算，也称为求反运算。它的输出总是与输入相反。因此，非门电路也常被称为反相器。

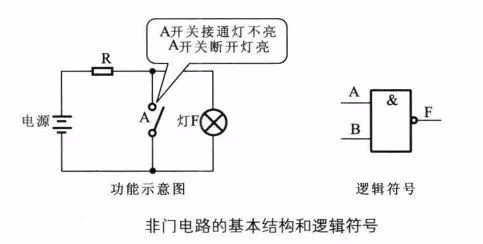

非门电路的基本结构和逻辑符号如下图所示：

在功能示意图中，当开关A闭合时，电源被短路，灯泡F两端没有电压，因此不亮；而当开关A断开时，电流流经灯泡，灯泡点亮。输出状态恰好与开关（输入）状态相反。

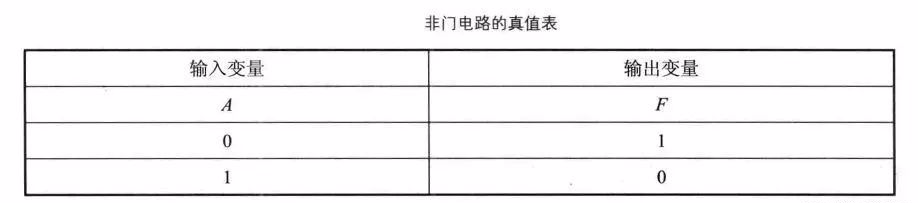

非门电路的真值表非常简单：

输入为0，输出为1；输入为1，输出为0。这就是“反相”的直观体现。

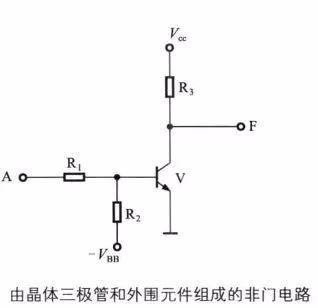

最基本的非门电路是利用晶体三极管的开关特性构成的，可以实现非逻辑关系：

上图中，A为输入，Y为输出。利用三极管的反相放大特性：当A为低电平时，三极管V截止，集电极（输出Y）被上拉电阻R3拉至高电平；当A为高电平时，三极管V饱和导通，输出Y被拉至接近地的低电平。输出与输入反相。

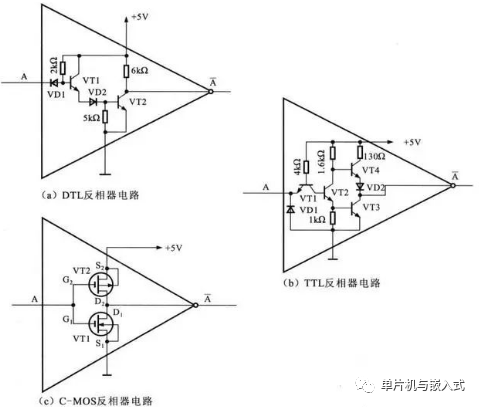

在实际集成电路中，利用非门（反相器）结构发展出了多种类型，主要有DTL、TTL和C-MOS等：

此外，不同国家或地区对于逻辑门符号的表示略有不同，下图对比了国家标准与国外流行符号：

由基本门电路还可以组合出更复杂的功能门，例如“与非门”就是将“与门”和“非门”串联，“或非门”则是“或门”与“非门”的组合，它们在数字电路中同样极为常见。

门电路应用实例

理解了基本原理后，我们来看两个具体的应用电路，看看这些基础的逻辑门是如何“活”起来的。

警笛信号发生器电路

警笛信号发生器电路常用于报警装置中，通过交替产生高音和低音，形成具有警示效果的警笛声。

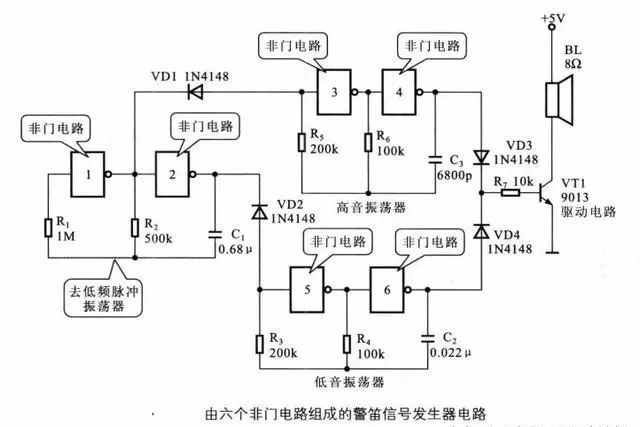

下图是一个由六个非门电路组成的警笛信号发生器电路：

这个电路巧妙地运用了非门搭建振荡器：

• 非门1、2：组成超低频脉冲振荡器，产生一个缓慢变化的控制信号。
• 非门3、4：组成高音振荡器，产生频率较高的音频信号。
• 非门5、6：组成低音振荡器，产生频率较低的音频信号。

超低频脉冲振荡器的输出通过二极管VD1和VD2，像开关一样轮流控制高音振荡器和低音振荡器的工作。被选中的振荡器产生的信号，再经由VD3或VD4，被三极管VT1放大，最终推动扬声器BL发出“高低-高低”交替的警笛声。

触摸键控电路

触摸键控电路利用人体触摸金属片产生的感应信号来控制电路的通断，常见于一些无需机械按压的开关设计中。

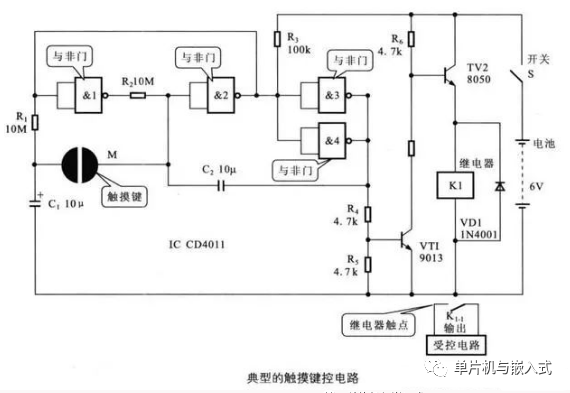

典型的触摸键控电路如下图所示：

该电路核心由触摸金属板M和四个与非门（IC CD4011）构成：

• 触摸输入：当手触摸金属板M时，电容C1上储存的电荷会通过人体电阻释放，这个变化被送到与非门2的输入端，使其变为高电平。
• 逻辑处理：经过与非门3和与非门的处理，最终输出高电平，驱动三极管VT1和VT2导通。
• 负载驱动：三极管导通后，继电器K吸合，其触点可以控制更大功率的负载（如电机、灯泡）工作。

这个电路还有一个巧妙的设计：由于与非门1和2之间通过电阻R2形成了反馈，一旦被触发，电路能锁定在当前状态（继电器保持吸合）。直到金属板M再次被触摸，电路才会复位，继电器断开。这种具有“锁定”或“翻转”功能的电路，正是数字逻辑控制的魅力所在。

通过以上从基础原理到实际电路的剖析，我们可以看到，看似简单的与、或、非门，是构建一切复杂数字系统（从计算器到CPU）的基石。希望这些讲解和实例能帮助你更扎实地理解数字电路的逻辑世界。如果你对更多底层硬件或计算机系统原理感兴趣，欢迎在云栈社区继续探索交流。
