插件化设计器开发实战：一套前端架构搞定大屏、报表与组态应用

在从事数据可视化或前后端工具类项目时，你是否也遇到过这样的烦恼？要开发一个大屏监控系统，得去寻找或搭建一套拖拽式大屏设计器；等到需要做票据、报表打印功能时，又得换一套完全不同的模板设计工具。活动页面、管理后台、工业组态……似乎每个细分场景都需要一套专门的设计器。这不仅导致技术栈混乱，团队学习成本居高不下，多个设计器之间的组件和交互逻辑也难以复用，长期维护简直是一场噩梦。

今天，我们来探讨一个思路不同的解决方案：一个不预设具体用途的通用可视化设计器。它的核心价值不在于“做了什么”，而在于“没做什么”——它不捆绑任何特定场景的组件，而是提供一套强大的底层交互框架与插件化机制，让开发者可以像搭积木一样，按需“组装”出最适合自己业务的设计工具。

项目定位：可视化编辑的“脚手架”

这个项目本质上是一个高度抽象的可视化编辑“脚手架”或“内核”。它不强制你开发什么类型的应用，而是将设计师与开发者最需要的基础交互能力完整封装，包括：

• 标尺、辅助线
• 元素的拖拽、缩放、旋转
• 多选、框选
• 复制、粘贴、剪切
• 元素组合与解组
• 无限画布与层级嵌套

在此坚实的基础上，所有具体的功能模块——例如表格、图片、图表、按钮、表单控件等——都以插件形式提供。你需要什么功能，就加载对应的插件；现有的插件不满足需求？遵循规范自行开发一个新插件即可。这种“底座+插件”的架构，使得系统既保持了核心的轻量与高效，又具备了近乎无限的可扩展性，轻松应对从数据大屏、打印报表到H5活动页、管理后台的多样化场景。

核心功能详解

1. 完备的基础编辑能力：支持元素拖动、缩放、旋转、对齐、多选、组合/解组、复制粘贴、撤销重做等，覆盖设计操作全流程。
2. 双布局模式支持：
   • 绝对定位布局：元素拥有精确的X、Y坐标与宽高，适合对精度要求极高的大屏设计、票据打印等场景。
   • 流式布局：元素位置和尺寸可随容器自适应，完美契合需要响应式设计的网页、H5页面。
3. 彻底的插件化架构：不仅是UI组件，包括左侧物料面板、右侧属性设置器、顶部工具栏在内的所有功能模块，均可通过插件动态注入和卸载。
4. 多语言国际化：内置简体中文、繁体中文、英文三套语言包，便于面向不同地区用户的产品国际化。
5. 数据驱动与JSON核心：所有设计操作都会实时生成并更新一个结构化的JSON数据。这份JSON完整描述了整个设计的全部状态，易于存储、传输、版本管理以及在任何时刻精确还原。
6. 离线可用能力：支持将图标字体、远程图片等外部资源本地化。经过配置后，设计器可在断网环境下完全正常使用（需获取离线部署包）。
7. 灵活的字体扩展：除了系统字体，开发者可以方便地添加自定义字体文件，并通过简单的接口配置，让新字体出现在设计器的字体下拉列表中。

项目核心特点

• 真正的通用性：一套核心代码，上可驾驭4K分辨率的炫酷数据大屏，下可精细排版A4纸张的商务报表，实现了“一核多用”。
• 插件即功能，按需加载：不会将用不到的大屏组件打包进你的报表项目里。保持应用体积轻量的同时，功能却可无限扩展。
• 高性能与稳定性：采用严格的数据与视图分离架构。所有操作直接更新内存中的JSON数据模型，界面渲染通过异步任务队列分片执行。即使画布上有上千个元素，也只会感到操作卡顿，绝不会导致浏览器标签页崩溃。
• 开放与透明：所有设计逻辑都基于标准的JSON驱动，前后端分离清晰。这使得它能够非常方便地对接到已有的用户系统、权限系统或数据源系统。
• 超大编辑画布：默认支持10000×10000像素的超大设计区域，并可根据实际需要调整，满足特殊场景下的设计需求。
• 部署极其简单：核心输出只是一个dist目录，里面包含了所有必要的JavaScript、CSS和字体资源。你可以轻松地将其集成到任何Web项目中，无论是Vue、React还是原生项目。

技术架构与实现要点

1. 前端架构：纯前端实现，核心思想是数据状态与视图渲染的分离（类似于MVVM）。
2. 数据格式：项目状态全程由一份可序列化的JSON结构维护，这是实现持久化、协作等高级功能的基石。
3. 异步更新机制：UI渲染并非同步阻塞，而是将更新任务放入队列异步处理，有效避免了复杂操作阻塞主线程，保障了页面的响应能力。
4. 浏览器兼容性：编译目标为ES2018，兼容Chrome、Firefox、Safari、Edge等现代浏览器。明确不支持Internet Explorer。
5. 资源管理：图标字体、用户上传的自定义字体等，均通过fetch API进行加载，因此部署时需要确保服务器配置了正确的CORS策略。
6. 部署方式：采用静态资源部署，只需一个普通的HTTP服务器（如Nginx）即可运行，也支持托管到CDN。
7. 扩展接口：项目提供了apis目录作为后端接口的示例，开发者可以参照此结构，快速对接自己真实的业务后端接口，实现字体列表、模板库、保存/读取设计等操作。

实际效果展示

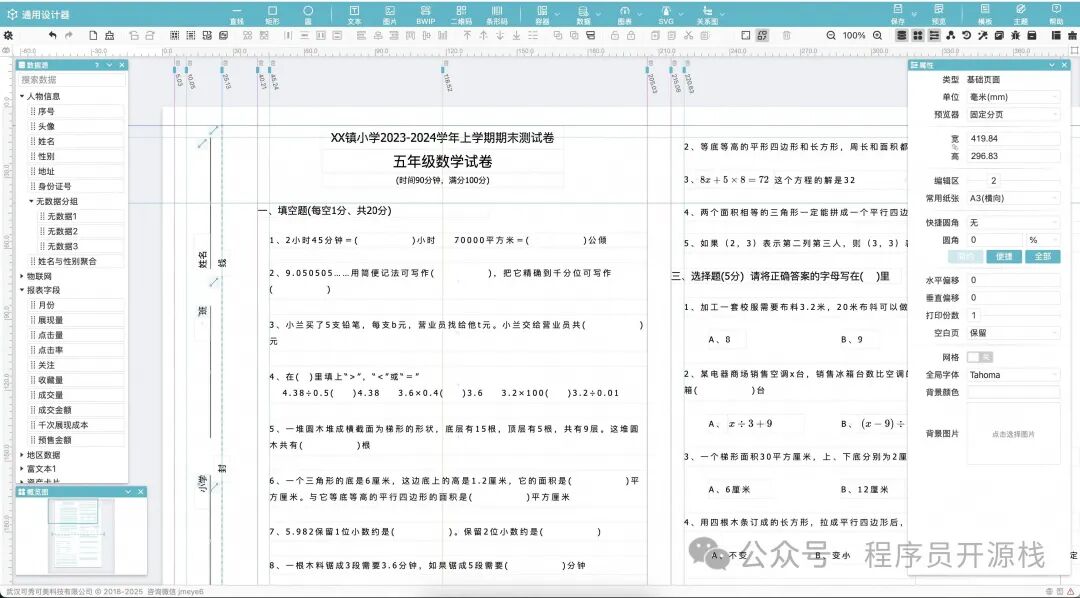

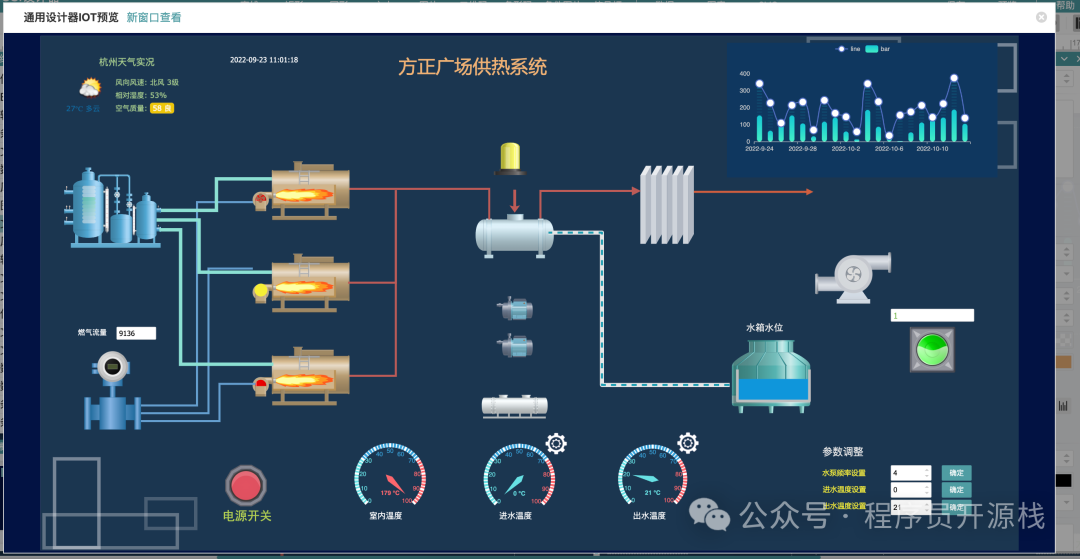

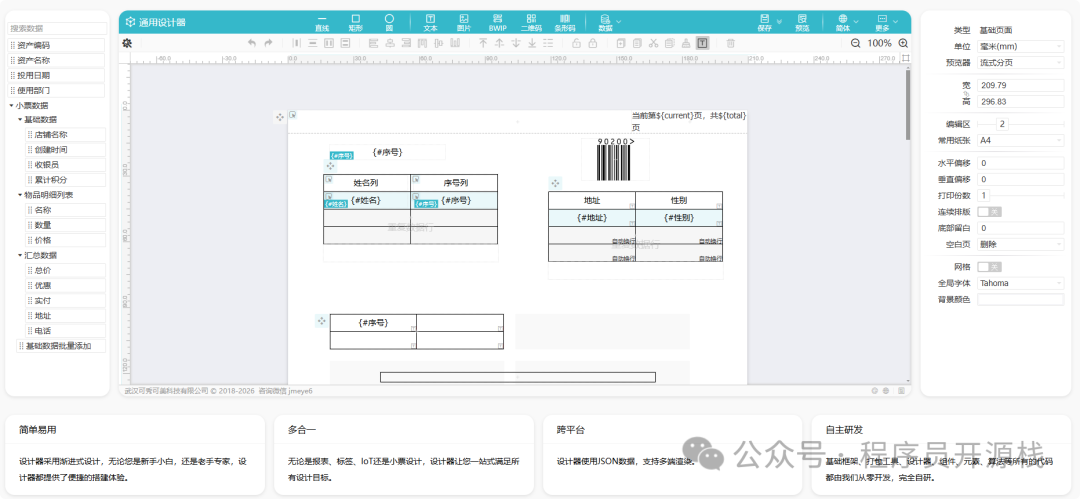

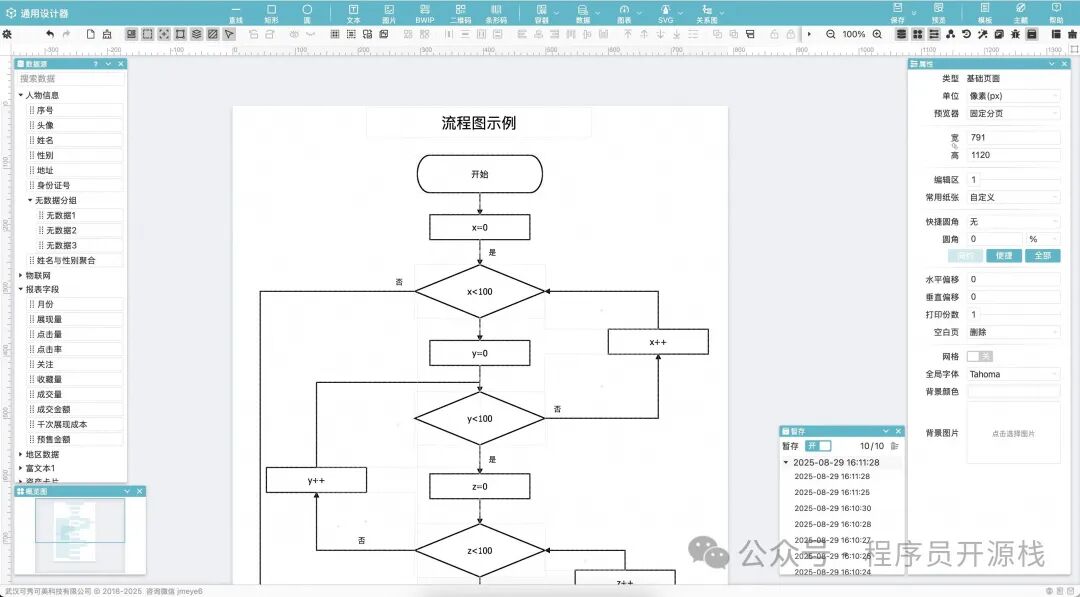

通过在线演示地址，你可以直观体验到两种布局模式的差异：在绝对定位模式下，每个元素的位置都被精确锁定；切换到流式布局后，组件内容会随着浏览器窗口的缩放而自动重新排列和伸缩。下方截图展示了其在物联网监控大屏、教育试卷排版、流程图表设计等多种场景下的应用效果，充分验证了其“通用性”的设计理念。

项目结构与源码

项目源码结构清晰，主要目录和文件说明如下：

• dist/：这是设计器运行所需的核心资源目录，生产部署时通常只需要这个目录。
• apis/：提供了后端接口的模拟实现示例，包含如何返回字体列表、模板数据等静态JSON结构。
• fonts/：用于存放开发者添加的自定义字体文件（如.ttf, .woff），需要与fontface.json配置文件配合使用。
• index.html 与 viewer.html：分别为设计器（编辑模式）和查看器（预览模式）的入口页面。注意，由于涉及本地资源加载，必须通过HTTP协议访问（如 http://localhost），而非直接双击打开文件。
• scripts/：提供了使用Node.js实现后端接口的参考代码，方便开发者快速搭建本地开发环境。

项目在GitHub上发布的版本默认使用公共CDN加载一些图标字体等资源，因此需要联网使用。如果你需要在内网或完全离线的环境中部署，可以联系获取包含所有本地化资源（providers/目录）的完整离线版本。

项目开源地址：https://github.com/xinglie/report-designer

如果你对如何构建这类插件化的前端应用感兴趣，或者想研究更多优秀的开源实战项目，欢迎在云栈社区的对应板块进行交流讨论。

总结与展望

这个通用设计器为我们提供了一种全新的可视化开发思路。它将开发者从为每个场景“重复造轮子”的困境中解放出来，转向更高效的“乐高式拼装”。你想要做工业组态？引入管道、阀门、仪表盘等图元插件即可。需要设计电商海报？加载富文本、商品卡片、优惠券样式组件。随着社区贡献的插件日益丰富，其能力边界和应用场景也将持续扩展。

归根结底，它的强大之处在于其高度的可塑性和对开发者自由的尊重。这或许正是面对复杂多变的业务需求时，我们所需要的那种技术解决方案。
